1. HARDWARE
Montagem e
Manutenção de
Computadores
Instrutor:
Luiz Henrique Goulart

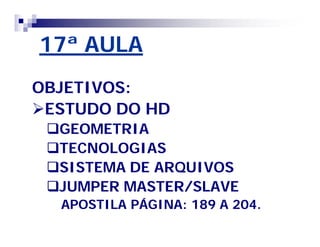

2. 17ª AULA
OBJETIVOS:
ESTUDO DO HD
GEOMETRIA
TECNOLOGIAS
SISTEMA DE ARQUIVOS
JUMPER MASTER/SLAVE
APOSTILA PÁGINA: 189 A 204.

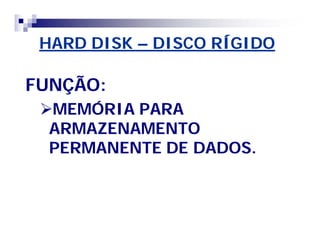

3. HARD DISK – DISCO RÍGIDO
FUNÇÃO:
MEMÓRIA PARA
ARMAZENAMENTO
PERMANENTE DE DADOS.

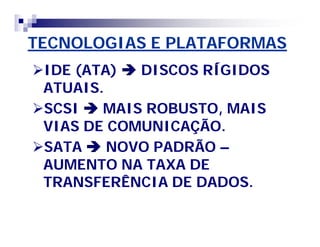

4. TECNOLOGIAS E PLATAFORMAS
IDE (ATA) DISCOS RÍGIDOS
ATUAIS.
SCSI MAIS ROBUSTO, MAIS
VIAS DE COMUNICAÇÃO.
SATA NOVO PADRÃO –
AUMENTO NA TAXA DE
TRANSFERÊNCIA DE DADOS.

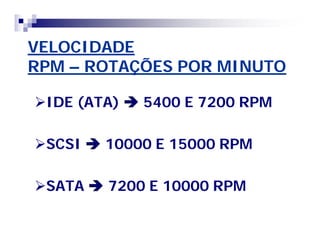

5. VELOCIDADE
RPM – ROTAÇÕES POR MINUTO
IDE (ATA) 5400 E 7200 RPM
SCSI 10000 E 15000 RPM
SATA 7200 E 10000 RPM
6. HD IDE
PRINCIPAIS
FABRICANTES:
SEAGATE
MAXTOR
SAMSUNG
FUJITSU
WESTERN DIGITAL

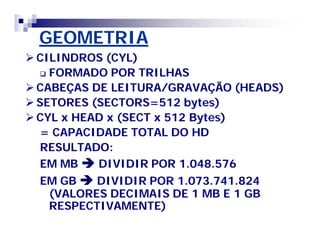

10. GEOMETRIA
CILINDROS (CYL)
FORMADO POR TRILHAS
CABEÇAS DE LEITURA/GRAVAÇÃO (HEADS)
SETORES (SECTORS=512 bytes)
CYL x HEAD x (SECT x 512 Bytes)
= CAPACIDADE TOTAL DO HD
RESULTADO:
EM MBDIVIDIR POR 1.048.576
EM GBDIVIDIR POR 1.073.741.824
(VALORES DECIMAIS DE 1 MB E 1 GB
RESPECTIVAMENTE)
12. LIMITAÇÕES QUANTO A
CAPACIDADE DO DISCO
486 LIMITE = 504 MB
PENTIUM LIMITE = 7,84 GB

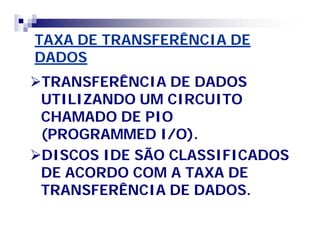

13. TAXA DE TRANSFERÊNCIA DE
DADOS
TRANSFERÊNCIA DE DADOS
UTILIZANDO UM CIRCUITO
CHAMADO DE PIO
(PROGRAMMED I/O).
DISCOS IDE SÃO CLASSIFICADOS
DE ACORDO COM A TAXA DE
TRANSFERÊNCIA DE DADOS.

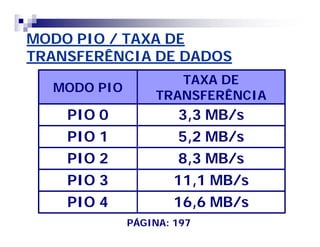

14. MODO PIO / TAXA DE
TRANSFERÊNCIA DE DADOS
MODO PIO TAXA DE
TRANSFERÊNCIA
PIO 0 3,3 MB/s
PIO 1 5,2 MB/s
PIO 2 8,3 MB/s
PIO 3 11,1 MB/s
PIO 4 16,6 MB/s
PÁGINA: 197

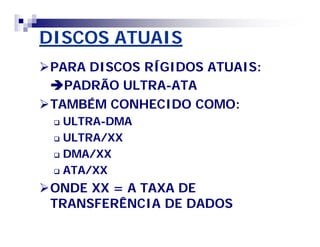

15. DISCOS ATUAIS
PARA DISCOS RÍGIDOS ATUAIS:
PADRÃO ULTRA-ATA
TAMBÉM CONHECIDO COMO:
ULTRA-DMA
ULTRA/XX
DMA/XX
ATA/XX
ONDE XX = A TAXA DE
TRANSFERÊNCIA DE DADOS

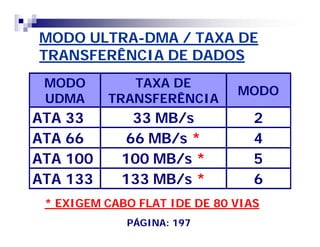

16. MODO ULTRA-DMA / TAXA DE
TRANSFERÊNCIA DE DADOS
MODO
TAXA DE
UDMA
TRANSFERÊNCIA MODO
ATA 33 33 MB/s 2
ATA 66 66 MB/s * 4
ATA 100 100 MB/s * 5
ATA 133 133 MB/s * 6
* EXIGEM CABO FLAT IDE DE 80 VIAS
PÁGINA: 197

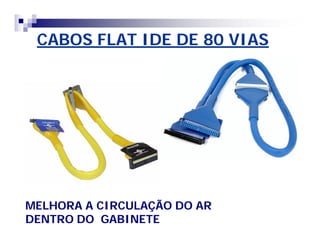

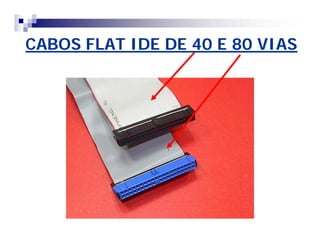

18. CABOS FLAT IDE DE 80 VIAS
MELHORA A CIRCULAÇÃO DO AR
DENTRO DO GABINETE

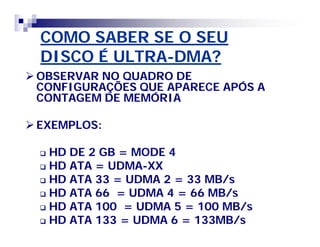

19. COMO SABER SE O SEU
DISCO É ULTRA-DMA?
OBSERVAR NO QUADRO DE
CONFIGURAÇÕES QUE APARECE APÓS A
CONTAGEM DE MEMÓRIA
EXEMPLOS:
HD DE 2 GB = MODE 4
HD ATA = UDMA-XX
HD ATA 33 = UDMA 2 = 33 MB/s
HD ATA 66 = UDMA 4 = 66 MB/s
HD ATA 100 = UDMA 5 = 100 MB/s
HD ATA 133 = UDMA 6 = 133MB/s

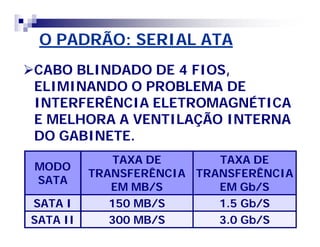

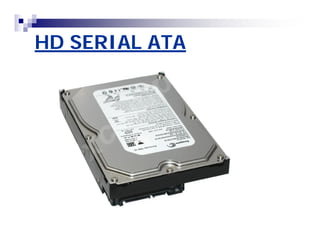

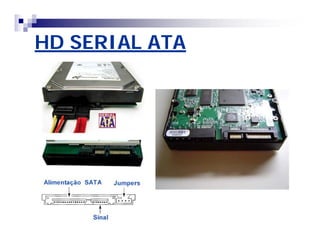

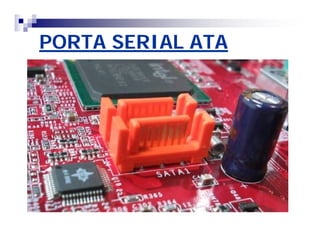

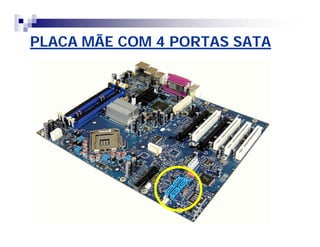

20. O PADRÃO: SERIAL ATA
CABO BLINDADO DE 4 FIOS,
ELIMINANDO O PROBLEMA DE
INTERFERÊNCIA ELETROMAGNÉTICA
E MELHORA A VENTILAÇÃO INTERNA
DO GABINETE.
MODO
SATA
TAXA DE
TRANSFERÊNCIA
EM MB/S
TAXA DE
TRANSFERÊNCIA
EM Gb/S
SATA I 150 MB/S 1.5 Gb/S
SATA II 300 MB/S 3.0 Gb/S

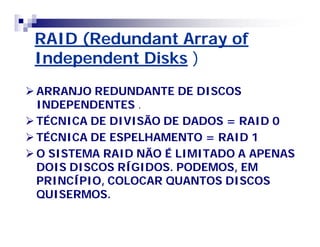

26. RAID (Redundant Array of
Independent Disks )
ARRANJO REDUNDANTE DE DISCOS
INDEPENDENTES .
TÉCNICA DE DIVISÃO DE DADOS = RAID 0
TÉCNICA DE ESPELHAMENTO = RAID 1
O SISTEMA RAID NÃO É LIMITADO A APENAS
DOIS DISCOS RÍGIDOS. PODEMOS, EM
PRINCÍPIO, COLOCAR QUANTOS DISCOS
QUISERMOS.

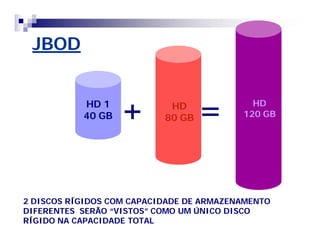

27. JBOD (Just a Bunch of Disks)
““APENAS UM GRUPO DE DISCOS””
NÃO É UM SISTEMA RAID.
É USADO PARA JUNTAR DOIS DISCOS
RÍGIDOS COM CAPACIDADES DIFERENTES
COMO SE ELES FOSSEM UM ÚNICO DISCO.
EXEMPLO: VOCÊ PODE USAR O JBOD PARA
JUNTAR UM DISCO DE 40 GB A UM DISCO DE
80 GB PARA APARECER NO SISTEMA COMO
SE FOSSE UM ÚNICO DISCO DE 120 GB.
28. RAID 0 – DIVISÃO DE DADOS
HD 1
40 GB
+ HD 2
=
40 GB
HD
80 GB
2 DISCOS RÍGIDOS COM A MESMA CAPACIDADE
DE ARMAZENAMENTO SERÃO ““VISTOS”” COMO UM
ÚNICO DISCO RÍGIDO NA CAPACIDADE TOTAL

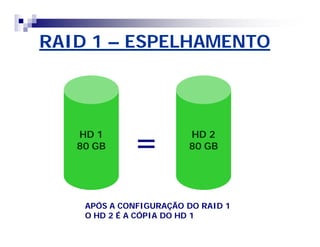

29. RAID 1 – ESPELHAMENTO
HD 1
80 GB
= HD 2
80 GB
APÓS A CONFIGURAÇÃO DO RAID 1
O HD 2 É A CÓPIA DO HD 1

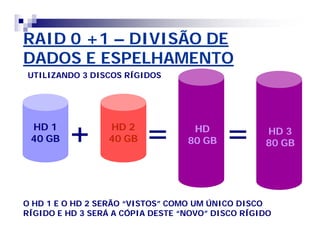

30. RAID 0 +1 – DIVISÃO DE
DADOS E ESPELHAMENTO
UTILIZANDO 3 DISCOS RÍGIDOS
HD 1
40 GB
HD 2
40 GB + = HD
80 GB = HD 3
80 GB
O HD 1 E O HD 2 SERÃO ““VISTOS”” COMO UM ÚNICO DISCO
RÍGIDO E HD 3 SERÁ A CÓPIA DESTE ““NOVO”” DISCO RÍGIDO
31. JBOD
HD 1
+ HD =
40 GB 80 GB
HD
120 GB
2 DISCOS RÍGIDOS COM CAPACIDADE DE ARMAZENAMENTO
DIFERENTES SERÃO ““VISTOS”” COMO UM ÚNICO DISCO
RÍGIDO NA CAPACIDADE TOTAL

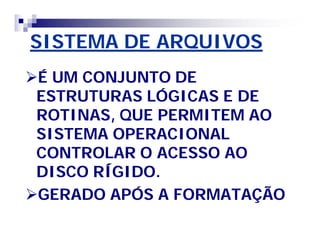

36. SISTEMA DE ARQUIVOS
É UM CONJUNTO DE
ESTRUTURAS LÓGICAS E DE
ROTINAS, QUE PERMITEM AO
SISTEMA OPERACIONAL
CONTROLAR O ACESSO AO
DISCO RÍGIDO.
GERADO APÓS A FORMATAÇÃO

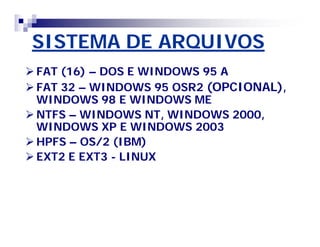

37. SISTEMA DE ARQUIVOS
FAT (16) – DOS E WINDOWS 95 A
FAT 32 – WINDOWS 95 OSR2 (OPCIONAL),
WINDOWS 98 E WINDOWS ME
NTFS – WINDOWS NT, WINDOWS 2000,
WINDOWS XP E WINDOWS 2003
HPFS – OS/2 (IBM)
EXT2 E EXT3 - LINUX
38. CLUSTER
LOCAL PARA ARMAZENAMENTO
DE DADOS.
TEM TAMANHO DEFINIDO PELO
SISTEMA OPERACIONAL DE
ACORDO COM O TAMANHO DA
UNIDADE DE DISCO.
TODOS OS CLUSTERS DE UMA
UNIDADE TEM O MESMO
TAMANHO.

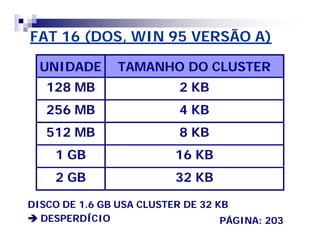

39. FAT 16 (DOS, WIN 95 VERSÃO A)
UNIDADE TAMANHO DO CLUSTER
128 MB 2 KB
256 MB 4 KB
512 MB 8 KB
1 GB 16 KB
2 GB 32 KB
DISCO DE 1.6 GB USA CLUSTER DE 32 KB
DESPERDÍCIO PÁGINA: 203

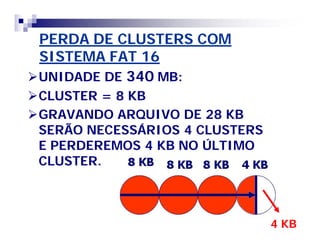

40. PERDA DE CLUSTERS COM
SISTEMA FAT 16
UNIDADE DE 340 MB:
CLUSTER = 8 KB
GRAVANDO ARQUIVO DE 28 KB
SERÃO NECESSÁRIOS 4 CLUSTERS
E PERDEREMOS 4 KB NO ÚLTIMO
CLUSTER.
4 KB

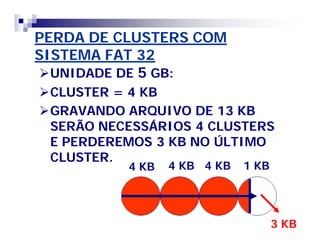

42. PERDA DE CLUSTERS COM
SISTEMA FAT 32
UNIDADE DE 5 GB:
CLUSTER = 4 KB
GRAVANDO ARQUIVO DE 13 KB
SERÃO NECESSÁRIOS 4 CLUSTERS
E PERDEREMOS 3 KB NO ÚLTIMO
CLUSTER.
4 KB 4 KB 4 KB 1 KB
3 KB

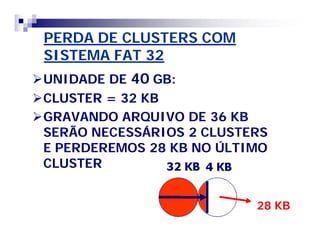

43. PERDA DE CLUSTERS COM
SISTEMA FAT 32
UNIDADE DE 40 GB:
CLUSTER = 32 KB
GRAVANDO ARQUIVO DE 36 KB
SERÃO NECESSÁRIOS 2 CLUSTERS
E PERDEREMOS 28 KB NO ÚLTIMO
CLUSTER
28 KB
44. NTFS – WINDOWS NT, WINDOWS 2000,
WINDOWS XP E WINDOWS 2003
UNIDADE TAMANHO DO CLUSTER
512 MB 512 BYTES
1024 MB 1 KB
2 GB 2KB
2TB 4KB
PÁGINA: 204

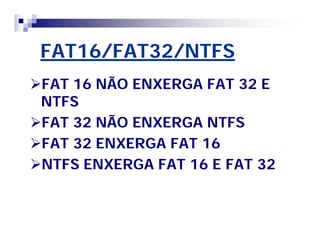

45. FAT16/FAT32/NTFS
FAT 16 NÃO ENXERGA FAT 32 E
NTFS
FAT 32 NÃO ENXERGA NTFS
FAT 32 ENXERGA FAT 16
NTFS ENXERGA FAT 16 E FAT 32
