1. MANUTENÇÃO DE COMPUTADORES
PROFº JEAN GALDINO
Tema:
“motherboard” ou “mainboard”
(Placa mãe)
Autores:
Juliana F. Silva
Laura Moura
Abril de 2013

2.  Também conhecida como
"motherboard" ou "mainboard", a
placa-mãe é, basicamente, a
responsável pela interconexão de
todas as peças que formam o
computador. O HD, a memória, o
teclado, o mouse, a placa de
vídeo, enfim, praticamente todos
os dispositivos, precisam ser
conectados à placa-mãe para
formar o computador.
KRONNUS I61MG4 LGA1155 MATX

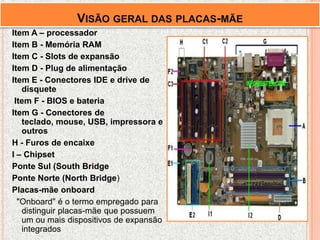

3. VISÃO GERAL DAS PLACAS-MÃE
Item A – processador
Item B - Memória RAM
Item C - Slots de expansão
Item D - Plug de alimentação
Item E - Conectores IDE e drive de
disquete
Item F - BIOS e bateria
Item G - Conectores de
teclado, mouse, USB, impressora e
outros
H - Furos de encaixe
I – Chipset
Ponte Sul (South Bridge
Ponte Norte (North Bridge)
Placas-mãe onboard
"Onboard" é o termo empregado para
distinguir placas-mãe que possuem
um ou mais dispositivos de expansão
integrados

4. FA
BR
I
CA
NT
E
Kronnus
 Desenvolvida para os
consumidores de informática que
buscam acima de tudo
"Qualidade",
a Kronnus iniciou sua
participação no Brasil no ano de
2009 e já oferece várias linhas
de produtos
para atender as mais diversas
necessidades

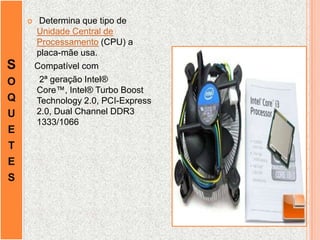

5. S
O
Q
U
E
T
E
S
 Determina que tipo de
Unidade Central de
Processamento (CPU) a
placa-mãe usa.
Compatível com
2ª geração Intel®
Core™, Intel® Turbo Boost
Technology 2.0, PCI-Express
2.0, Dual Channel DDR3
1333/1066

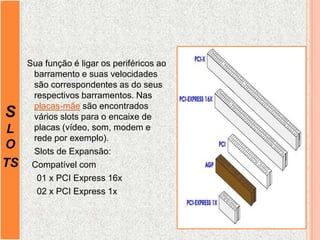

6. S
L
O
TS
Sua função é ligar os periféricos ao
barramento e suas velocidades
são correspondentes as do seus
respectivos barramentos. Nas
placas-mãe são encontrados
vários slots para o encaixe de
placas (vídeo, som, modem e
rede por exemplo).
Slots de Expansão:
Compatível com
01 x PCI Express 16x
02 x PCI Express 1x

7. C
H
I
P
S
E
T
S

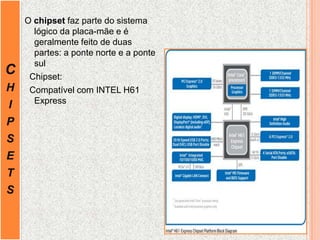

O chipset faz parte do sistema
lógico da placa-mãe e é
geralmente feito de duas
partes: a ponte norte e a ponte
sul
Chipset:
Compatível com INTEL H61
Express

8. S
L
O
T
S
DE
M
E
MÓ
R
I
A
São conectores para inserir novas
placas de circuito que se ligam
ao restante do computador, são
espaços reservados para
"espetar" memória, placa de
vídeo, placa de som, etc....
Compatível com
02 x PCI Express 1x
02 x Slots
Dual Channel DDR3 – 1066MHz
(PC3-8500)
/ 1333MHz (PC3-10600)
Capacidade máxima de 8GB

9. B
I
O
S

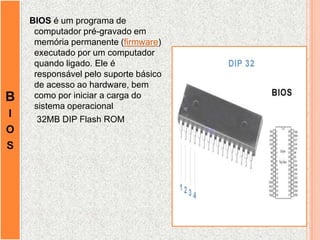

BIOS é um programa de
computador pré-gravado em
memória permanente (firmware)
executado por um computador
quando ligado. Ele é
responsável pelo suporte básico
de acesso ao hardware, bem
como por iniciar a carga do
sistema operacional
32MB DIP Flash ROM

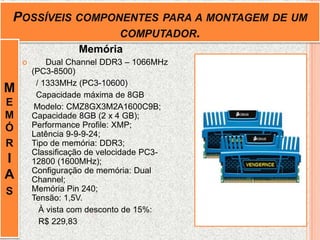

10. POSSÍVEIS COMPONENTES PARA A MONTAGEM DE UM
COMPUTADOR.
Memória
 Dual Channel DDR3 – 1066MHz
(PC3-8500)
/ 1333MHz (PC3-10600)
Capacidade máxima de 8GB
Modelo: CMZ8GX3M2A1600C9B;
Capacidade 8GB (2 x 4 GB);
Performance Profile: XMP;
Latência 9-9-9-24;
Tipo de memória: DDR3;
Classificação de velocidade PC3-
12800 (1600MHz);
Configuração de memória: Dual
Channel;
Memória Pin 240;
Tensão: 1,5V.
À vista com desconto de 15%:
R$ 229,83
M
E
M
Ó
R
I
A
S

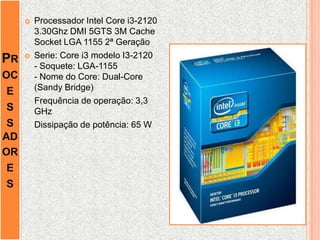

11. PR
OC
E
S
S
AD
OR
E
S
 Processador Intel Core i3-2120
3.30Ghz DMI 5GTS 3M Cache
Socket LGA 1155 2ª Geração
 Serie: Core i3 modelo I3-2120
- Soquete: LGA-1155
- Nome do Core: Dual-Core
(Sandy Bridge)
Frequência de operação: 3,3
GHz
Dissipação de potência: 65 W

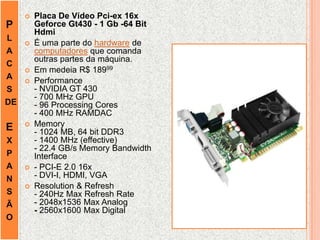

12. P
L
A
C
A
S
DE
E
X
P
A
N
S
Ã
O
 Placa De Vídeo Pci-ex 16x
Geforce Gt430 - 1 Gb -64 Bit
Hdmi
 É uma parte do hardware de
computadores que comanda
outras partes da máquina.
 Em medeia R$ 18999
 Performance
- NVIDIA GT 430
- 700 MHz GPU
- 96 Processing Cores
- 400 MHz RAMDAC
 Memory
- 1024 MB, 64 bit DDR3
- 1400 MHz (effective)
- 22.4 GB/s Memory Bandwidth
Interface
 - PCI-E 2.0 16x
- DVI-I, HDMI, VGA
 Resolution & Refresh
- 240Hz Max Refresh Rate
- 2048x1536 Max Analog
- 2560x1600 Max Digital

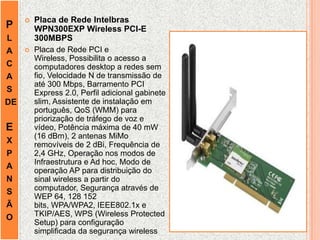

13. P
L
A
C
A
S
DE
E
X
P
A
N
S
Ã
O
 Placa de Rede Intelbras
WPN300EXP Wireless PCI-E
300MBPS
 Placa de Rede PCI e
Wireless, Possibilita o acesso a
computadores desktop a redes sem
fio, Velocidade N de transmissão de
até 300 Mbps, Barramento PCI
Express 2.0, Perfil adicional gabinete
slim, Assistente de instalação em
português, QoS (WMM) para
priorização de tráfego de voz e
vídeo, Potência máxima de 40 mW
(16 dBm), 2 antenas MiMo
removíveis de 2 dBi, Frequência de
2,4 GHz, Operação nos modos de
Infraestrutura e Ad hoc, Modo de
operação AP para distribuição do
sinal wireless a partir do
computador, Segurança através de
WEP 64, 128 152
bits, WPA/WPA2, IEEE802.1x e
TKIP/AES, WPS (Wireless Protected
Setup) para configuração
simplificada da segurança wireless

14. G
A
B
I
N
E
T
E
 Gabinete Gamer 2 Usb 4 Baias
Slots Expansão 7 Pci
Leadership
 Descrição:
Gabinete de amplo espaço
interno para configurações
radicais. Design robusto e
resistente com alta refrigeração
interna. - Slots de Expansão: 7
PCI
- Dimensões: 49,5 x 44 x 22 cm
- Compatível Placas Mãe: Midi-
ATX / Micro-ATX
 Em torno de R$ 9288

15. D
V
D
-
C
D
R
O
M

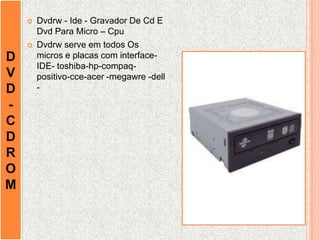

 Dvdrw - Ide - Gravador De Cd E
Dvd Para Micro – Cpu
 Dvdrw serve em todos Os
micros e placas com interface-
IDE- toshiba-hp-compaq-
positivo-cce-acer -megawre -dell
-

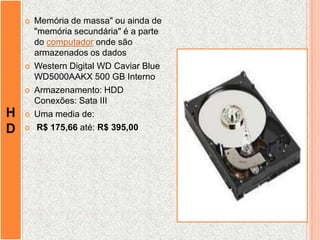

16. H
D
 Memória de massa" ou ainda de
"memória secundária" é a parte
do computador onde são
armazenados os dados
 Western Digital WD Caviar Blue
WD5000AAKX 500 GB Interno
 Armazenamento: HDD
Conexões: Sata III
 Uma media de:
 R$ 175,66 até: R$ 395,00

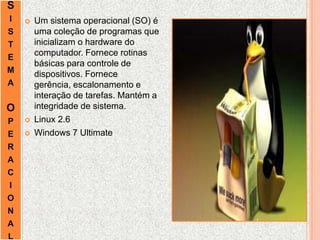

17. S
I
S
T
E
M
A
O
P
E
R
A
C
I
O
N
A
L
 Um sistema operacional (SO) é
uma coleção de programas que
inicializam o hardware do
computador. Fornece rotinas
básicas para controle de
dispositivos. Fornece
gerência, escalonamento e
interação de tarefas. Mantém a
integridade de sistema.
 Linux 2.6
 Windows 7 Ultimate

18. A
PL
I
CA
T
I
V
O
S
AVG
 O AVG é um dos mais
populares antivírus gratuitos.

19. A
PL
I
CA
T
I
V
O
S

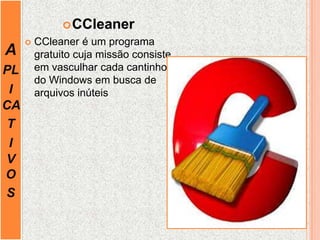

CCleaner
 CCleaner é um programa
gratuito cuja missão consiste
em vasculhar cada cantinho
do Windows em busca de
arquivos inúteis

20. A
PL
I
CA
T
I
V
O
S
Google Chrome
 O Google Chrome é um
navegador cuja popularidade
aumenta cada dia
mais, principalmente devido
a sua velocidade.

21. A
PL
I
CA
T
I
V
O
S
Adobe Reader
 O Adobe Reader é um
programa para leitura de
arquivos escritos no padrão
PDF.

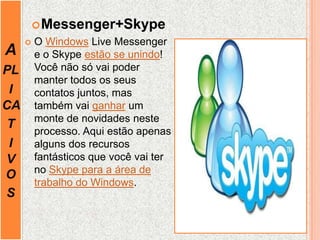

22. A
PL
I
CA
T
I
V
O
S
Messenger+Skype
 O Windows Live Messenger
e o Skype estão se unindo!
Você não só vai poder
manter todos os seus
contatos juntos, mas
também vai ganhar um
monte de novidades neste
processo. Aqui estão apenas
alguns dos recursos
fantásticos que você vai ter
no Skype para a área de
trabalho do Windows.

23. A
PL
I
CA
T
I
V
O
S

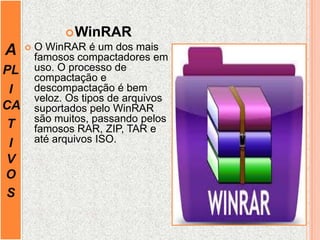

WinRAR
 O WinRAR é um dos mais
famosos compactadores em
uso. O processo de
compactação e
descompactação é bem
veloz. Os tipos de arquivos
suportados pelo WinRAR
são muitos, passando pelos
famosos RAR, ZIP, TAR e
até arquivos ISO.

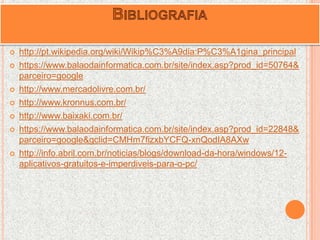

24.  http://pt.wikipedia.org/wiki/Wikip%C3%A9dia:P%C3%A1gina_principal
