1. HARDWARE
Montagem e
Manutenção de
Computadores
Instrutor:
Luiz Henrique Goulart

2. 2ª AULA
OBJETIVOS:
 TIPOS DE ENCAPSULAMENTOS
 NOÇÕES DE ELETRICIDADE
 MEDIR TENSÕES COM O
MULTÍMETRO

3. TIPOS DE CIRCUITOS
(ENCAPSULAMENTO)
APOSTILA
PÁGINA: 33 E 34

4. ENCAPSULAMENTO: DIP
 DIP - DUAL IN-LINE PACKAGE.
 DUAS LINHAS PARALELAS DE TERMINAIS.
 ENCAIXADOS EM SOQUETES APROPRIADOS.
 PODEM SER SUBSTITUÍDOS.
PÁGINA 33

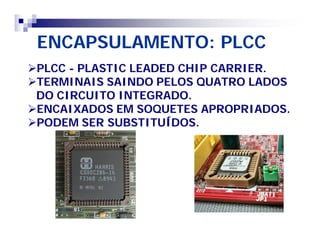

5. ENCAPSULAMENTO: PLCC
PLCC - PLASTIC LEADED CHIP CARRIER.
TERMINAIS SAINDO PELOS QUATRO LADOS
DO CIRCUITO INTEGRADO.
ENCAIXADOS EM SOQUETES APROPRIADOS.
PODEM SER SUBSTITUÍDOS.

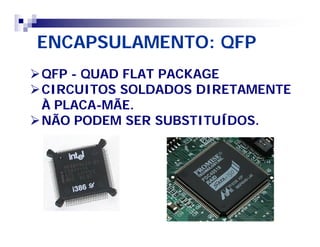

6. ENCAPSULAMENTO: QFP
QFP - QUAD FLAT PACKAGE
CIRCUITOS SOLDADOS DIRETAMENTE
À PLACA-MÃE.
NÃO PODEM SER SUBSTITUÍDOS.

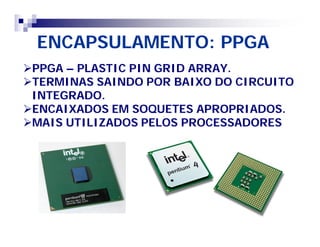

7. ENCAPSULAMENTO: PPGA
PPGA – PLASTIC PIN GRID ARRAY.
TERMINAS SAINDO POR BAIXO DO CIRCUITO
INTEGRADO.
ENCAIXADOS EM SOQUETES APROPRIADOS.
MAIS UTILIZADOS PELOS PROCESSADORES

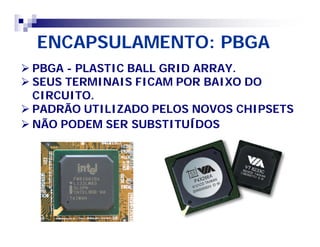

8. ENCAPSULAMENTO: PBGA
 PBGA - PLASTIC BALL GRID ARRAY.
 SEUS TERMINAIS FICAM POR BAIXO DO
CIRCUITO.
 PADRÃO UTILIZADO PELOS NOVOS CHIPSETS
 NÃO PODEM SER SUBSTITUÍDOS

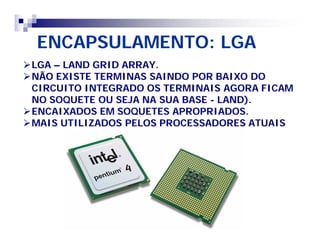

9. ENCAPSULAMENTO: LGA
LGA – LAND GRID ARRAY.
NÃO EXISTE TERMINAS SAINDO POR BAIXO DO
CIRCUITO INTEGRADO OS TERMINAIS AGORA FICAM
NO SOQUETE OU SEJA NA SUA BASE - LAND).
ENCAIXADOS EM SOQUETES APROPRIADOS.
MAIS UTILIZADOS PELOS PROCESSADORES ATUAIS

10. NOÇÕES BÁSICAS
DE ELETRICIDADE
APOSTILA
PÁGINAS: 11 A 15

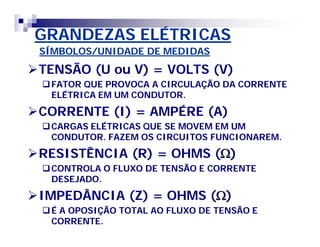

11. GRANDEZAS ELÉTRICAS
SÍMBOLOS/UNIDADE DE MEDIDAS
TENSÃO (U ou V) = VOLTS (V)
FATOR QUE PROVOCA A CIRCULAÇÃO DA CORRENTE
ELÉTRICA EM UM CONDUTOR.
CORRENTE (I) = AMPÉRE (A)
CARGAS ELÉTRICAS QUE SE MOVEM EM UM
CONDUTOR. FAZEM OS CIRCUITOS FUNCIONAREM.
RESISTÊNCIA (R) = OHMS ()
CONTROLA O FLUXO DE TENSÃO E CORRENTE
DESEJADO.
IMPEDÂNCIA (Z) = OHMS ()
É A OPOSIÇÃO TOTAL AO FLUXO DE TENSÃO E
CORRENTE.

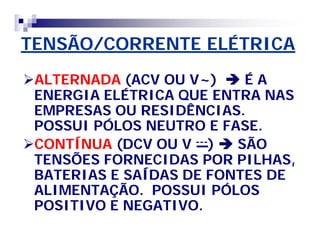

12. TENSÃO/CORRENTE ELÉTRICA
ALTERNADA (ACV OU V~)  É A
ENERGIA ELÉTRICA QUE ENTRA NAS
EMPRESAS OU RESIDÊNCIAS.
POSSUI PÓLOS NEUTRO E FASE.
CONTÍNUA (DCV OU V ---)  SÃO
TENSÕES FORNECIDAS POR PILHAS,
BATERIAS E SAÍDAS DE FONTES DE
ALIMENTAÇÃO. POSSUI PÓLOS
POSITIVO E NEGATIVO.

13. UTILIZANDO O
MULTÍMETRO
MEDINDO TENSÃO

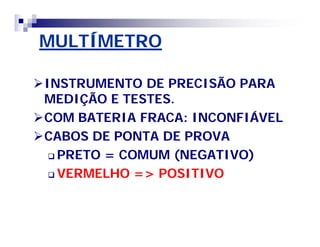

14. MULTÍMETRO
INSTRUMENTO DE PRECISÃO PARA
MEDIÇÃO E TESTES.
COM BATERIA FRACA: INCONFIÁVEL
CABOS DE PONTA DE PROVA
 PRETO = COMUM (NEGATIVO)
 VERMELHO => POSITIVO

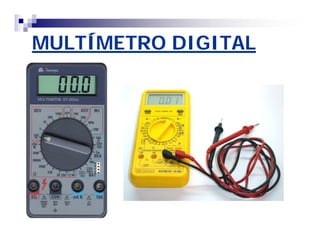

15. MULTÍMETRO DIGITAL

16. DE ACORDO COM NORMAS INTERNACIONAIS,
O PÓLO ““NEUTRO”” DA TOMADA É SEMPRE O
ESQUERDO E O PÓLO ““FASE”” O DIREITO.
TENSÃO ALTERNADA
POLARIDADE
NEUTRO= 0,5 V
FASE = 127 V
TERRA = 0 V
Neutro Fase
Terra PÁGINA 25

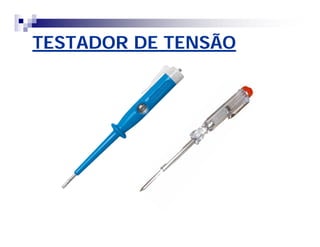

17. TESTADOR DE TENSÃO

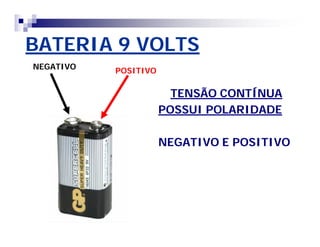

18. BATERIA 9 VOLTS
TENSÃO CONTÍNUA
POSSUI POLARIDADE
NEGATIVO E POSITIVO
NEGATIVO POSITIVO
