O documento discute as formas de ligar resistores em circuitos elétricos, explicando as diferenças entre circuitos em série e em paralelo. Um aluno chamado Matheus ajuda a explicar os conceitos usando uma analogia com pedágios em uma estrada.

1. OLÁ PESSOAL!
SEJAM BEM-VINDOS AO
NOSSO
AMBIENTE VIRTUAL DE
APRENDIZAGEM

2. HOJE IREMOS FALAR
SOBRE AS FORMAS COMO
PODEMOS LIGAR UM
RESISTOR AO OUTRO.

3. EXISTEM DUAS FORMAS
BÁSICAS DE LIGARMOS OS
RESISTORES ENTRE SI.
EM SÉRIE E EM PARALELO.

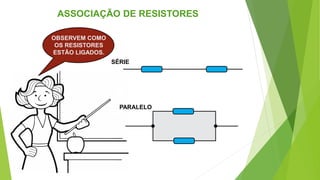

4. ASSOCIAÇÃO DE RESISTORES
SÉRIE
PARALELO
OBSERVEM COMO
OS RESISTORES
ESTÃO LIGADOS.

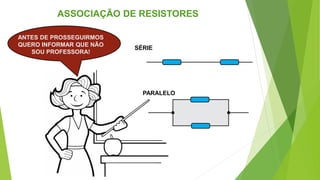

5. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
ANTES DE PROSSEGUIRMOS
QUERO INFORMAR QUE NÃO
SOU PROFESSORA!

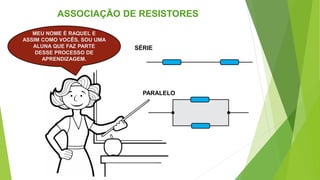

6. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
MEU NOME É RAQUEL E
ASSIM COMO VOCÊS, SOU UMA
ALUNA QUE FAZ PARTE
DESSE PROCESSO DE
APRENDIZAGEM.

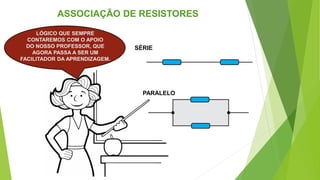

7. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
LÓGICO QUE SEMPRE
CONTAREMOS COM O APOIO
DO NOSSO PROFESSOR, QUE
AGORA PASSA A SER UM
FACILITADOR DA APRENDIZAGEM.

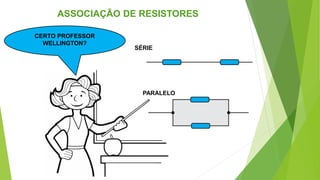

8. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
CERTO PROFESSOR
WELLINGTON?

9. ASSOCIAÇÃO DE RESISTORES
COM CERTEZA MINHA CARA
COLABORADORA.
VOCÊ TEM CINCO MINUTOS
PARA CONCLUIR ESSA
EXPLICAÇÃO!

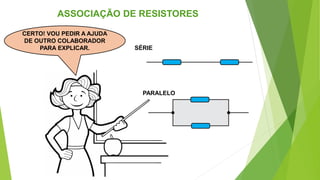

10. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
CERTO! VOU PEDIR A AJUDA
DE OUTRO COLABORADOR
PARA EXPLICAR.

11. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
MATHEUS MÃOZINHA,
PODE NOS AJUDAR? MAS
SEM QUEBRAR NADA HEIM?

12. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
MAS É CLARO!
SERÁ UM PRAZER...

13. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES

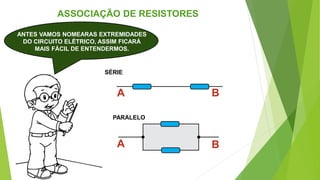

ANTES VAMOS NOMEARAS EXTREMIDADES
DO CIRCUITO ELÉTRICO, ASSIM FICARÁ
MAIS FÁCIL DE ENTENDERMOS.
A
A
B
B

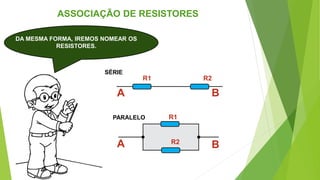

14. SÉRIE
PARALELO
ASSOCIAÇÃO DE RESISTORES
DA MESMA FORMA, IREMOS NOMEAR OS
RESISTORES.
A
A
B
B
R1 R2
R1
R2

15. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2

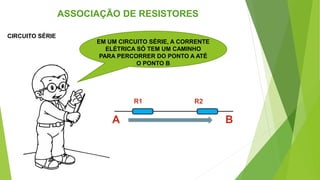

EM UM CIRCUITO SÉRIE, A CORRENTE
ELÉTRICA SÓ TEM UM CAMINHO
PARA PERCORRER DO PONTO A ATÉ
O PONTO B

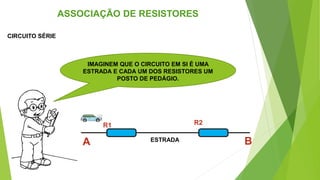

16. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2
IMAGINEM QUE O CIRCUITO EM SI É UMA
ESTRADA E CADA UM DOS RESISTORES UM
POSTO DE PEDÁGIO.
ESTRADA

17. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2
NOSSO COLEGA DE CLASSE TEM UMA BRASÍLIA
E PRECISA IR DA CIDADE A PARA A CIDADE B
POR ESSA ESTRADA.
ESTRADA

18. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2

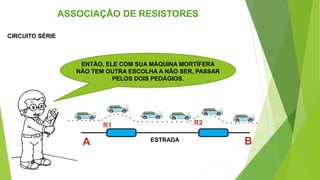

ENTÃO, ELE COM SUA MÁQUINA MORTÍFERA
NÃO TEM OUTRA ESCOLHA A NÃO SER, PASSAR
PELOS DOIS PEDÁGIOS.
ESTRADA

19. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2

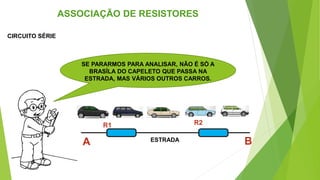

SE PARARMOS PARA ANALISAR, NÃO É SÓ A
BRASÍLA DO CAPELETO QUE PASSA NA
ESTRADA, MAS VÁRIOS OUTROS CARROS.
ESTRADA

20. CIRCUITO SÉRIE
ASSOCIAÇÃO DE RESISTORES
A B
R1 R2
E TODOS TERÃO QUE PASSAR PELOS MESMOS
POSTOS DE PEDÁGIO.
ESTRADA

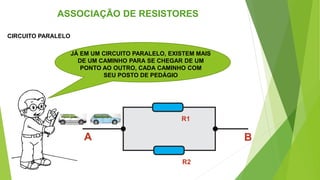

21. CIRCUITO PARALELO
ASSOCIAÇÃO DE RESISTORES
JÁ EM UM CIRCUITO PARALELO, EXISTEM MAIS
DE UM CAMINHO PARA SE CHEGAR DE UM
PONTO AO OUTRO, CADA CAMINHO COM
SEU POSTO DE PEDÁGIO
A B
R1
R2

22. CIRCUITO PARALELO
ASSOCIAÇÃO DE RESISTORES

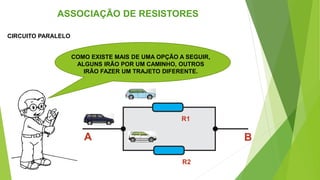

COMO EXISTE MAIS DE UMA OPÇÃO A SEGUIR,
ALGUNS IRÃO POR UM CAMINHO, OUTROS
IRÃO FAZER UM TRAJETO DIFERENTE.
A B
R1
R2

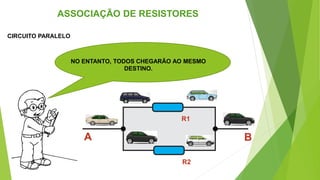

23. CIRCUITO PARALELO
ASSOCIAÇÃO DE RESISTORES
NO ENTANTO, TODOS CHEGARÃO AO MESMO
DESTINO.
A B
R1
R2

24. ASSOCIAÇÃO DE RESISTORES
AGORA, DEPENDENDO DO TIPO
DE CIRCUITO, O COMPORTAMENTO
DA CORRENTE ELÉTRICA TAMBÉM
SERÁ DIFERENTE NÉ
RAQUEL?
PERFEITA OBSERVAÇÃO MATHEUS,
NO CIRCUITO SÉRIE E FLUXO DA
CORRENTE SERÁ O MESMO NOS DOIS
RESISTORES, MESMO QUE ESSES
TENHAM VALORES DIFERENTES.

25. ASSOCIAÇÃO DE RESISTORES
NO CIRCUITO SÉRIE, SE
INTERROMPERMOS O FLUXO EM
UM DOS RESISTORES, TODO O
CIRCUITO DEIXA DE FUNCIONAR.
ISSO MESMO. JÁ NO CIRCUITO
PARALELO, SE UM DOS RESISTORES
FICAR INTERROMPIDO, TODO O FLUXO
SERÁ DESVIADO PARA O OUTRO
CAMINHO.

26. ASSOCIAÇÃO DE RESISTORES
NOSSA AMANDA! COM AS
EXPLICAÇÕES DA RAQUEL DESCOBRI
DUAS COISAS HOJE.
DUAS COISAS CAPELETO?

27. ASSOCIAÇÃO DE RESISTORES
ISSO! A PRIMEIRA QUE A MINHA BRASÍLIA
JÁ PODE IR DA CIDADE A PARA A CIDADE B. A OUTRA
COISA É QUE AGORA EU SEI PORQUE UM AMIGO NOSSO
VIVEFALTANDO NAS AULAS. DE CAÇAPAVA PARA TAUBATÉ
DEVE HAVER APENAS UM CAMINHO E O PEDÁGIO DEVE
ESTAR SEMPRE FECHADO.
KKK! EU SEI DE QUEM
VOCÊ ESTÁ FALANDO....

28. É ISSO AÍ PESSOAL. ESPERO
QUE TENHAM ENTENDIDO AS EXPLICAÇÕES.
PODEMOS ENCERRAR PROFESSOR
WELLINGTON?

29. É CLARO QUE SIM RAQUEL.
MAS AGORA ESTOU PENSANDO EM
ALGO MAIS IMPORTANTE....
