1. Angio Ressonância Magnética
(Angio-RM)
Discentes:
• Danielle Climaco
• Luis II
• Maciel Barreto
• Maria Cristiane
CENTRO UNIVERSITÁRIO-UNINOVAFAPI
CURSO:TECNOLOGIA EM RADIOLOGIA
DISCIPLINA: RADIOLOGIA DIGITAL
PROFA: MARIA IVONETE

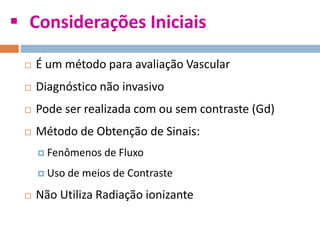

2.  Considerações Iniciais
 É um método para avaliação Vascular
 Diagnóstico não invasivo
 Pode ser realizada com ou sem contraste (Gd)
 Método de Obtenção de Sinais:
 Fenômenos de Fluxo
 Uso de meios de Contraste
 Não Utiliza Radiação ionizante

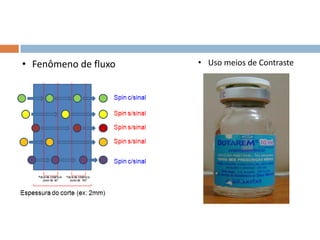

3. • Fenômeno de fluxo • Uso meios de Contraste

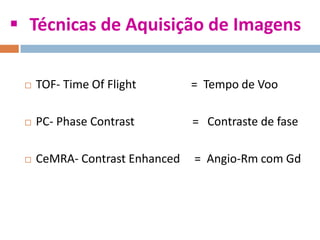

4.  Técnicas de Aquisição de Imagens
 TOF- Time Of Flight = Tempo de Voo
 PC- Phase Contrast = Contraste de fase
 CeMRA- Contrast Enhanced = Angio-Rm com Gd

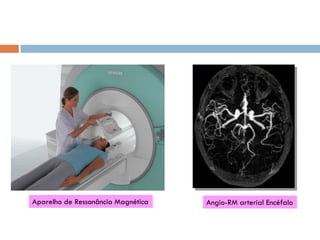

5. Angio-RM arterial EncéfaloAparelho de Ressonância Magnética

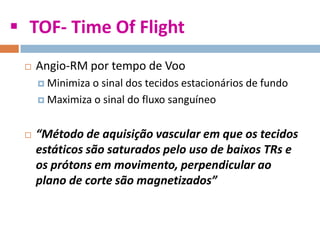

6.  TOF- Time Of Flight
 Angio-RM por tempo de Voo
 Minimiza o sinal dos tecidos estacionários de fundo
 Maximiza o sinal do fluxo sanguíneo
 “Método de aquisição vascular em que os tecidos
estáticos são saturados pelo uso de baixos TRs e
os prótons em movimento, perpendicular ao
plano de corte são magnetizados”

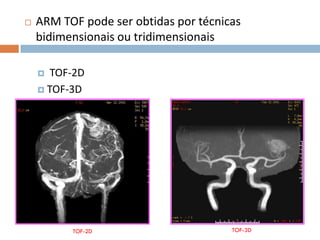

7.  ARM TOF pode ser obtidas por técnicas
bidimensionais ou tridimensionais
 TOF-2D
 TOF-3D
TOF-2D TOF-3D

8.  Diferenças entre TOF-2D e TOF-3D
 Adquirida de forma
sequencia, corte a
corte
 Cortes mais espessos
 Principais Aplicações:
 Pescoço/M
MSS/MMII
 Todo o volume é
excitado ao mesmo
tempo
 Cortes finos
 Principal Aplicação:
 Crânio (Poligno de Willys)
TOF-2D TOF-3D

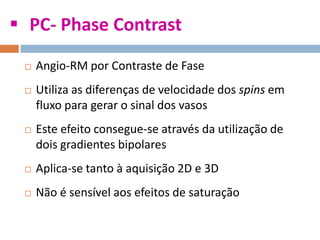

9.  PC- Phase Contrast
 Angio-RM por Contraste de Fase
 Utiliza as diferenças de velocidade dos spins em
fluxo para gerar o sinal dos vasos
 Este efeito consegue-se através da utilização de
dois gradientes bipolares
 Aplica-se tanto à aquisição 2D e 3D
 Não é sensível aos efeitos de saturação

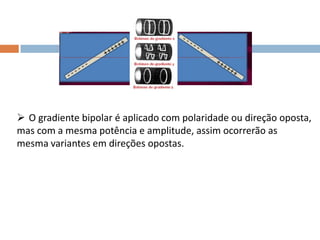

10.  O gradiente bipolar é aplicado com polaridade ou direção oposta,
mas com a mesma potência e amplitude, assim ocorrerão as
mesma variantes em direções opostas.

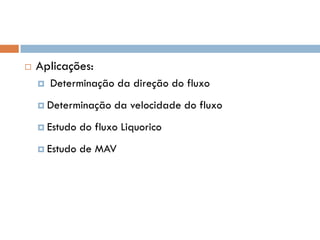

11.  Aplicações:
 Determinação da direção do fluxo
 Determinação da velocidade do fluxo
 Estudo do fluxo Liquorico
 Estudo de MAV

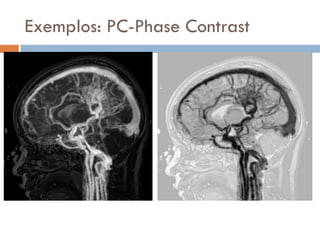

12. Exemplos: PC-Phase Contrast

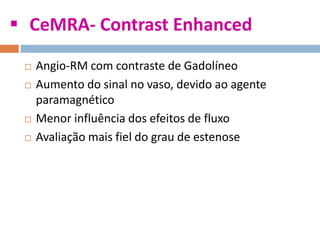

13.  CeMRA- Contrast Enhanced
 Angio-RM com contraste de Gadolíneo
 Aumento do sinal no vaso, devido ao agente
paramagnético
 Menor influência dos efeitos de fluxo
 Avaliação mais fiel do grau de estenose

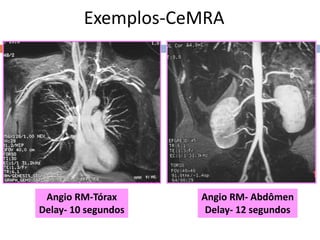

14. Exemplos-CeMRA
Angio RM-Tórax
Delay- 10 segundos
Angio RM- Abdômen
Delay- 12 segundos

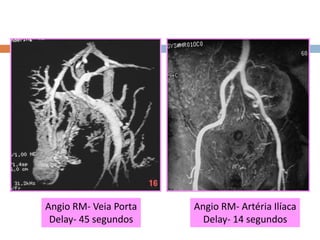

15. Angio RM- Veia Porta
Delay- 45 segundos
Angio RM- Artéria Ilíaca
Delay- 14 segundos
