1. Eletricidade Geral
Capítulo 02
Técnico em Automação Industrial

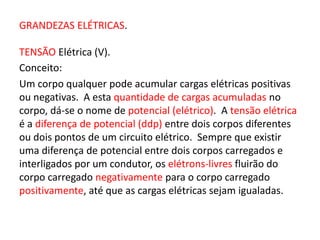

2. GRANDEZAS ELÉTRICAS.
TENSÃO Elétrica (V).
Conceito:
Um corpo qualquer pode acumular cargas elétricas positivas
ou negativas. A esta quantidade de cargas acumuladas no
corpo, dá-se o nome de potencial (elétrico). A tensão elétrica
é a diferença de potencial (ddp) entre dois corpos diferentes
ou dois pontos de um circuito elétrico. Sempre que existir
uma diferença de potencial entre dois corpos carregados e
interligados por um condutor, os elétrons-livres fluirão do
corpo carregado negativamente para o corpo carregado
positivamente, até que as cargas elétricas sejam igualadas.

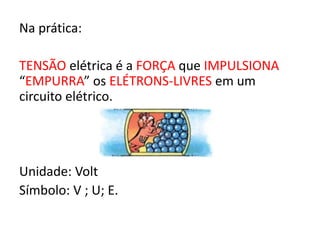

3. Na prática:
TENSÃO elétrica é a FORÇA que IMPULSIONA
“EMPURRA” os ELÉTRONS-LIVRES em um
circuito elétrico.
Unidade: Volt
Símbolo: V ; U; E.

4. GERAÇÃO de Tensão Elétrica (Métodos)
- Fricção;
- Pressão;
- Calor;
- Luz;
- Ação Química;
- Magnetismo.

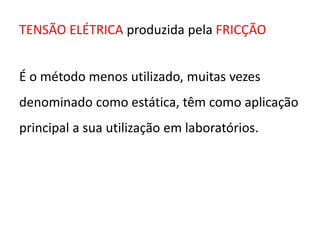

5. TENSÃO ELÉTRICA produzida pela FRICÇÃO
É o método menos utilizado, muitas vezes
denominado como estática, têm como aplicação
principal a sua utilização em laboratórios.

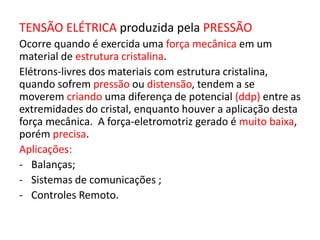

6. TENSÃO ELÉTRICA produzida pela PRESSÃO
Ocorre quando é exercida uma força mecânica em um
material de estrutura cristalina.
Elétrons-livres dos materiais com estrutura cristalina,
quando sofrem pressão ou distensão, tendem a se
moverem criando uma diferença de potencial (ddp) entre as
extremidades do cristal, enquanto houver a aplicação desta
força mecânica. A força-eletromotriz gerado é muito baixa,
porém precisa.
Aplicações:
- Balanças;
- Sistemas de comunicações ;
- Controles Remoto.

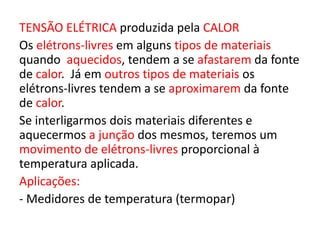

7. TENSÃO ELÉTRICA produzida pela CALOR
Os elétrons-livres em alguns tipos de materiais
quando aquecidos, tendem a se afastarem da fonte
de calor. Já em outros tipos de materiais os
elétrons-livres tendem a se aproximarem da fonte
de calor.
Se interligarmos dois materiais diferentes e
aquecermos a junção dos mesmos, teremos um
movimento de elétrons-livres proporcional à
temperatura aplicada.
Aplicações:
- Medidores de temperatura (termopar)

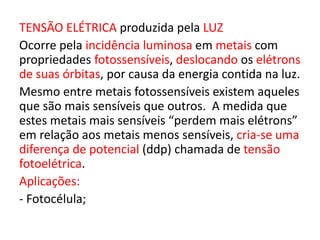

8. TENSÃO ELÉTRICA produzida pela LUZ
Ocorre pela incidência luminosa em metais com
propriedades fotossensíveis, deslocando os elétrons
de suas órbitas, por causa da energia contida na luz.
Mesmo entre metais fotossensíveis existem aqueles
que são mais sensíveis que outros. A medida que
estes metais mais sensíveis “perdem mais elétrons”
em relação aos metais menos sensíveis, cria-se uma
diferença de potencial (ddp) chamada de tensão
fotoelétrica.
Aplicações:
- Fotocélula;

9. TENSÃO ELÉTRICA produzida por REAÇÕES QUÍMICAS
Ocorre pela reação química entre uma solução química ou pasta
eletrolítica com determinados metais (Cobre e Zinco), provocando a
troca de elétrons entre estes metais e a solução química, criando uma
diferença de potencial (ddp) entre os metais.
Cobre (íon negativo) – Combinam elétrons em excesso com a solução
química (H2), tornando-se o pólo positivo.
Zinco (íon positivo) – Combinam prótons em excesso com a solução
química (SO4), tornando –se o pólo negativo.
Solução Química – Também conhecida como eletrólito é uma mistura
de água (H2O) com ácido sulfúrico (H2SO4) e têm a finalidade de reagir
quimicamente com os metais, fornecendo cargas elétricas para o
circuito elétrico.
Aplicações:
- Pilhas;
- Baterias.

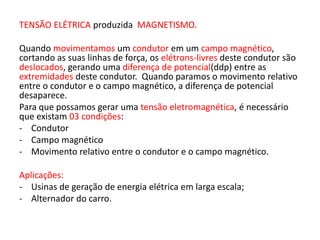

10. TENSÃO ELÉTRICA produzida MAGNETISMO.
Quando movimentamos um condutor em um campo magnético,
cortando as suas linhas de força, os elétrons-livres deste condutor são
deslocados, gerando uma diferença de potencial(ddp) entre as
extremidades deste condutor. Quando paramos o movimento relativo
entre o condutor e o campo magnético, a diferença de potencial
desaparece.
Para que possamos gerar uma tensão eletromagnética, é necessário
que existam 03 condições:
- Condutor
- Campo magnético
- Movimento relativo entre o condutor e o campo magnético.
Aplicações:
- Usinas de geração de energia elétrica em larga escala;
- Alternador do carro.

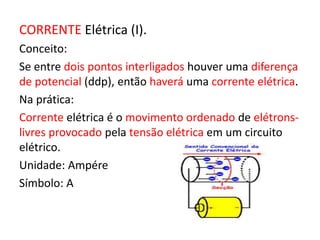

11. CORRENTE Elétrica (I).
Conceito:
Se entre dois pontos interligados houver uma diferença
de potencial (ddp), então haverá uma corrente elétrica.
Na prática:
Corrente elétrica é o movimento ordenado de elétrons-livres
provocado pela tensão elétrica em um circuito
elétrico.
Unidade: Ampére
Símbolo: A

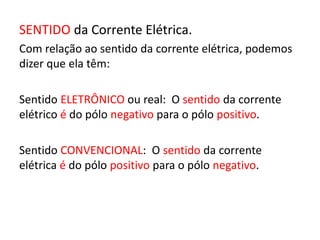

12. SENTIDO da Corrente Elétrica.
Com relação ao sentido da corrente elétrica, podemos
dizer que ela têm:
Sentido ELETRÔNICO ou real: O sentido da corrente
elétrico é do pólo negativo para o pólo positivo.
Sentido CONVENCIONAL: O sentido da corrente
elétrica é do pólo positivo para o pólo negativo.

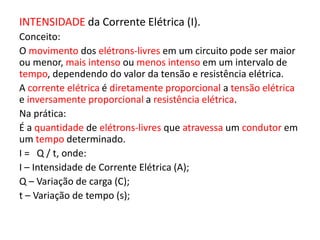

13. INTENSIDADE da Corrente Elétrica (I).
Conceito:
O movimento dos elétrons-livres em um circuito pode ser maior
ou menor, mais intenso ou menos intenso em um intervalo de
tempo, dependendo do valor da tensão e resistência elétrica.
A corrente elétrica é diretamente proporcional a tensão elétrica
e inversamente proporcional a resistência elétrica.
Na prática:
É a quantidade de elétrons-livres que atravessa um condutor em
um tempo determinado.
I = Q / t, onde:
I – Intensidade de Corrente Elétrica (A);
Q – Variação de carga (C);
t – Variação de tempo (s);

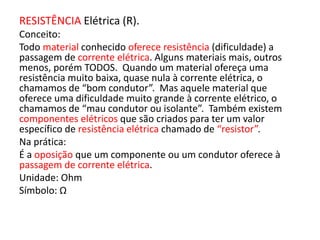

14. RESISTÊNCIA Elétrica (R).
Conceito:
Todo material conhecido oferece resistência (dificuldade) a
passagem de corrente elétrica. Alguns materiais mais, outros
menos, porém TODOS. Quando um material ofereça uma
resistência muito baixa, quase nula à corrente elétrica, o
chamamos de “bom condutor”. Mas aquele material que
oferece uma dificuldade muito grande à corrente elétrico, o
chamamos de “mau condutor ou isolante”. Também existem
componentes elétricos que são criados para ter um valor
específico de resistência elétrica chamado de “resistor”.
Na prática:
É a oposição que um componente ou um condutor oferece à
passagem de corrente elétrica.
Unidade: Ohm
Símbolo: Ω

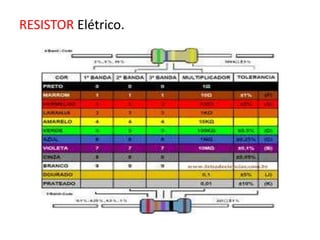

15. RESISTOR Elétrico.

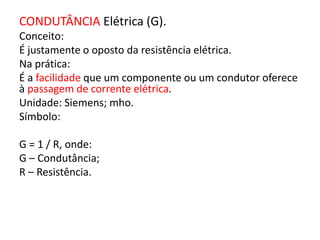

16. CONDUTÂNCIA Elétrica (G).
Conceito:
É justamente o oposto da resistência elétrica.
Na prática:
É a facilidade que um componente ou um condutor oferece
à passagem de corrente elétrica.
Unidade: Siemens; mho.
Símbolo:
G = 1 / R, onde:
G – Condutância;
R – Resistência.
