- 1. REVITALIZA RIO DASREVITALIZARIO DAS VELHAS Belo Horizonte, 03 de julho de 2018

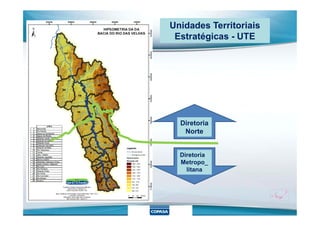

- 5. Unidades Territoriais Estratégicas -UTE Diretoria Norte Diretoria Metropo_ litana
- 6.

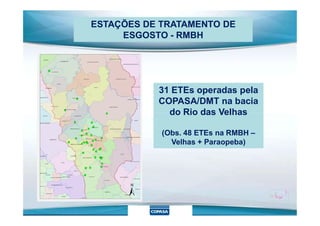

- 7. 31 ETEs operadaspela COPASA/DMT na bacia do Rio das Velhas ESTAÇÕES DE TRATAMENTO DE ESGOSTO - RMBH do Rio das Velhas (Obs. 48 ETEs na RMBH – Velhas + Paraopeba)

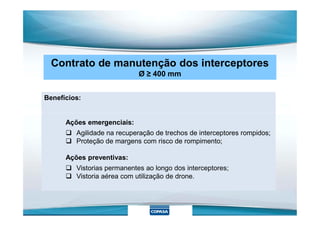

- 8. Contrato de manutençãodos interceptores Ø ≥ 400 mm Benefícios: Ações emergenciais: Agilidade na recuperação de trechos de interceptores rompidos; Proteção de margens com risco de rompimento; Ações preventivas: Vistorias permanentes ao longo dos interceptores; Vistoria aérea com utilização de drone.

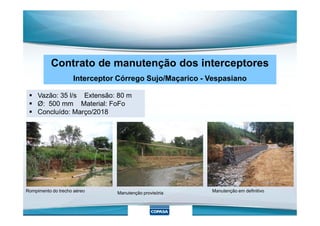

- 9. Vazão: 35l/s Extensão: 80 m Ø: 500 mm Material: FoFo Concluído: Março/2018 Contrato de manutenção dos interceptores Interceptor Córrego Sujo/Maçarico - Vespasiano Concluído: Março/2018 Rompimento do trecho aéreo Manutenção provisória Manutenção em definitivo
- 10. Contrato de manutençãodos interceptores Interceptor Córrego Sujo/Maçarico - Vespasiano Manutenção concluída

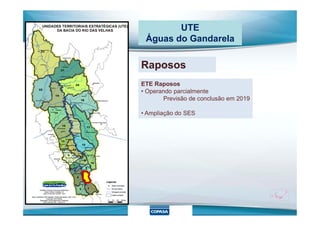

- 11. Raposos UTE Águas do Gandarela ETERaposos • Operando parcialmente Previsão de conclusão em 2019 • Ampliação do SES• Ampliação do SES

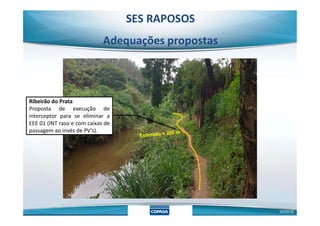

- 12. SES RAPOSOS Adequações propostas Ribeirãodo Prata Proposta de execução de interceptor para se eliminar a 02/2018 interceptor para se eliminar a EEE 01 (INT raso e com caixas de passagem ao invés de PV’s).

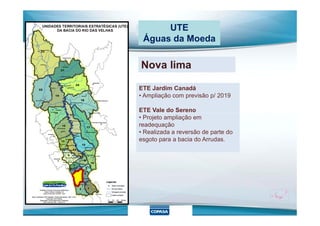

- 13. Nova Lima ETE JardimCanadá • Ampliação com previsão p/ 2019 ETE Vale do Sereno UTE Águas da Moeda Nova lima ETE Vale do Sereno • Projeto ampliação em readequação • Realizada a reversão de parte do esgoto para a bacia do Arrudas.

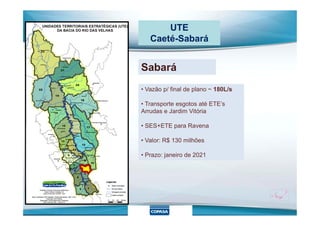

- 14. UTE Caeté-Sabará Sabará • Vazão p/final de plano ~ 180L/s • Transporte esgotos até ETE’s Arrudas e Jardim VitóriaArrudas e Jardim Vitória • SES+ETE para Ravena • Valor: R$ 130 milhões • Prazo: janeiro de 2021

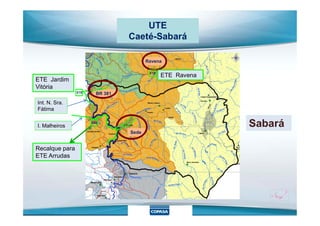

- 15. Ravena UTE Caeté-Sabará ETE ETE ETE Jardim Vitória ETE Ravena BR381 Int. N. Sra. Fátima Sede SabaráEEE Recalque para ETE Arrudas I. Malheiros

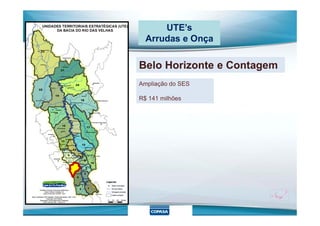

- 16. UTE’s Arrudas e Onça BeloHorizonte e Contagem Ampliação do SES R$ 141 milhões

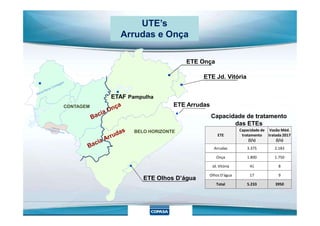

- 17. Capacidade de tratamento ETEArrudas ETE Jd. Vitória ETE Onça ETAF Pampulha CONTAGEM UTE’s Arrudas e Onça Capacidade de tratamento das ETEs ETE Capacidade de tratamento (l/s) Vazão Méd. tratada 2017 (l/s) Arrudas 3.375 2.183 Onça 1.800 1.750 Jd. Vitória 41 8 Olhos D'água 17 9 Total 5.233 3950 ETE Olhos D’água BELO HORIZONTE

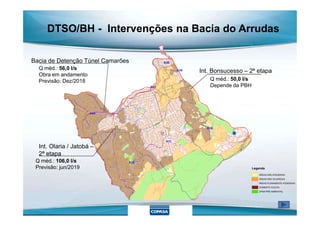

- 18. DTSO/BH - Intervençõesna Bacia do Arrudas Bacia de Detenção Túnel Camarões Q méd.: 56,0 l/s Obra em andamento Previsão: Dez/2018 Int. Bonsucesso – 2ª etapa Q méd.: 50,0 l/s Depende da PBH Int. Olaria / Jatobá – 2ª etapa Q méd.: 106,0 l/s Previsão: jun/2019 Legenda ÁREAS NÃO ATENDIDAS ÁREAS NÃO OCUPADAS ÁREAS PLENAMENTE ATENDIDAS SOMENTE COLETA ZPAM PRÉ AMBIENTAL

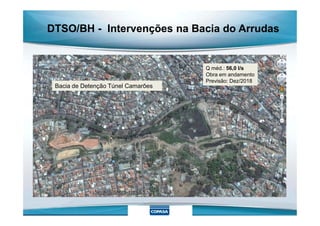

- 19. DTSO/BH - Intervençõesna Bacia do Arrudas Bacia de Detenção Túnel Camarões Q méd.: 56,0 l/s Obra em andamento Previsão: Dez/2018
- 20. DTSO/BH - Intervençõesna Bacia do Arrudas Bacia de Detenção Túnel Camarões

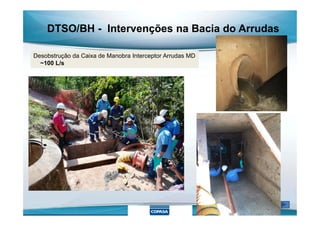

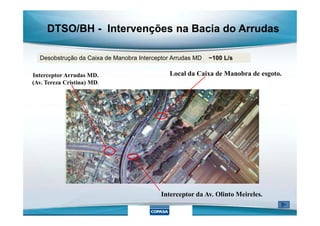

- 21. DTSO/BH - Intervençõesna Bacia do Arrudas Desobstrução da Caixa de Manobra Interceptor Arrudas MD ~100 L/s Interceptor Arrudas MD. (Av. Tereza Cristina) MD. Local da Caixa de Manobra de esgoto. Interceptor da Av. Olinto Meireles.
- 22. DTSO/BH - Intervençõesna Bacia do Arrudas Desobstrução da Caixa de Manobra Interceptor Arrudas MD ~100 L/s

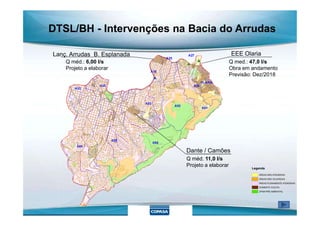

- 23. EEE Olaria Q med.:47,0 l/s Obra em andamento Previsão: Dez/2018 Lanç. Arrudas B. Esplanada Q méd.: 6,00 l/s Projeto a elaborar DTSL/BH - Intervenções na Bacia do Arrudas Dante / Camões Q méd. 11,0 l/s Projeto a elaborar Legenda ÁREAS NÃO ATENDIDAS ÁREAS NÃO OCUPADAS ÁREAS PLENAMENTE ATENDIDAS SOMENTE COLETA ZPAM PRÉ AMBIENTAL

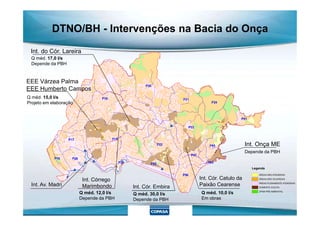

- 24. EEE Várzea Palma EEEHumberto Campos Q méd. 15,0 l/s Projeto em elaboração Int. do Cór. Lareira Q méd. 17,0 l/s Depende da PBH DTNO/BH - Intervenções na Bacia do Onça Legenda ÁREAS NÃO ATENDIDAS ÁREAS NÃO OCUPADAS ÁREAS PLENAMENTE ATENDIDAS SOMENTE COLETA ZPAM PRÉ AMBIENTAL Int. Av. Madri Int. Córrego Marimbondo Q méd. 12,0 l/s Depende da PBH Int. Cór. Embira Q méd. 30,0 l/s Depende da PBH Int. Cór. Catulo da Paixão Cearense Q méd. 10,0 l/s Em obras Int. Onça ME Depende da PBH

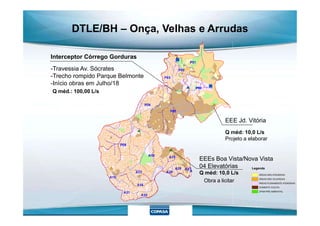

- 25. Interceptor Córrego Gorduras -TravessiaAv. Sócrates -Trecho rompido Parque Belmonte -Início obras em Julho/18 Q méd.: 100,00 L/s DTLE/BH – Onça, Velhas e Arrudas Legenda ÁREAS NÃO ATENDIDAS ÁREAS NÃO OCUPADAS ÁREAS PLENAMENTE ATENDIDAS SOMENTE COLETA ZPAM PRÉ AMBIENTAL EEE Jd. Vitória Q méd: 10,0 L/s Projeto a elaborar EEEs Boa Vista/Nova Vista 04 Elevatórias Q méd: 10,0 L/s Obra a licitar

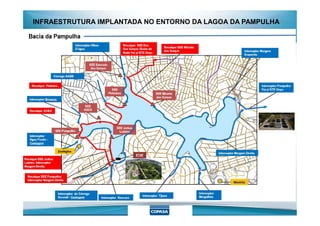

- 26. INFRAESTRUTURA IMPLANTADA NOENTORNO DA LAGOA DA PAMPULHA

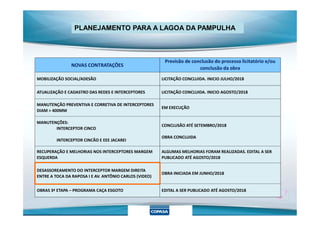

- 27. NOVAS CONTRATAÇÕES Previsão deconclusão do processo licitatório e/ou conclusão da obra MOBILIZAÇÃO SOCIAL/ADESÃO LICITAÇÃO CONCLUIDA. INICIO JULHO/2018 ATUALIZAÇÃO E CADASTRO DAS REDES E INTERCEPTORES LICITAÇÃO CONCLUIDA. INICIO AGOSTO/2018 MANUTENÇÃO PREVENTIVA E CORRETIVA DE INTERCEPTORES DIAM > 400MM EM EXECUÇÃO PLANEJAMENTO PARA A LAGOA DA PAMPULHA DIAM > 400MM MANUTENÇÕES: INTERCEPTOR CINCO INTERCEPTOR CINCÃO E EEE JACAREI CONCLUSÃO ATÉ SETEMBRO/2018 OBRA CONCLUIDA RECUPERAÇÃO E MELHORIAS NOS INTERCEPTORES MARGEM ESQUERDA ALGUMAS MELHORIAS FORAM REALIZADAS. EDITAL A SER PUBLICADO ATÉ AGOSTO/2018 DESASSOREAMENTO DO INTERCEPTOR MARGEM DIREITA ENTRE A TOCA DA RAPOSA I E AV. ANTÔNIO CARLOS (VIDEO) OBRA INICIADA EM JUNHO/2018 OBRAS 3ª ETAPA – PROGRAMA CAÇA ESGOTO EDITAL A SER PUBLICADO ATÉ AGOSTO/2018

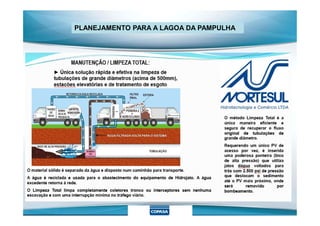

- 28. PLANEJAMENTO PARA ALAGOA DA PAMPULHA

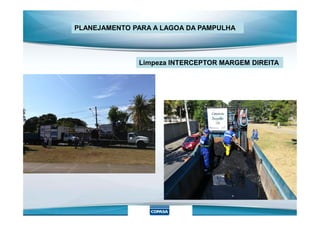

- 29. PLANEJAMENTO PARA ALAGOA DA PAMPULHA Limpeza INTERCEPTOR MARGEM DIREITA

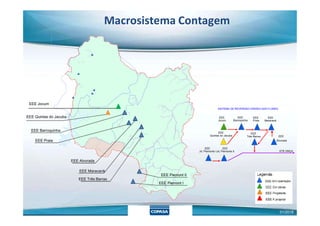

- 30. Macrosistema Contagem EEE Jocum SISTEMADE REVERSÃO VÁRZEA DAS FLORES EEE Quintas do Jacuba EEE Barroquinha EEE Praia EEE Alvorada EEE Maracanã EEE Três Barras EEE Piemont II EEE Piemont I 01/2018 EEE Barroquinha EEE Praia EEE Maracanã EEE Alvorada EEE Três Barras EEE Jocum EEE Quintas do Jacuba EEE Jd. Piemonte I EEE Jd. Piemonte II ETE ONÇA

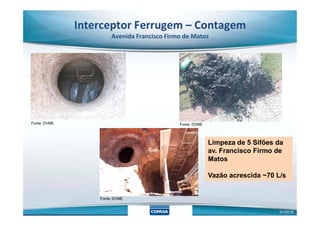

- 31. Interceptor Ferrugem –Contagem Avenida Francisco Firmo de Matos Fonte: DVME Fonte: DVME Fonte: DVME 01/2018 Limpeza de 5 Sifões da av. Francisco Firmo de Matos Vazão acrescida ~70 L/s

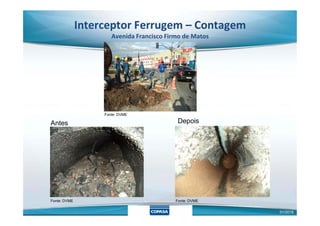

- 32. Interceptor Ferrugem –Contagem Avenida Francisco Firmo de Matos Fonte: DVME Fonte: DVME DepoisAntes Fonte: DVME Fonte: DVME 01/2018
- 33.

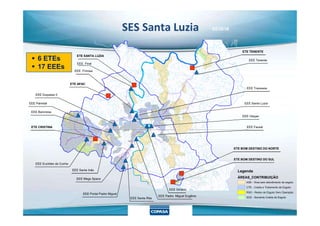

- 34. SES Santa Luzia ETESANTA LUZIA ETE APAC EEE. Frimisa EEE Travessia EEE Santa LuziaEEE Palmital EEE Duquesa II EEE Baronesa EEE Tenente ETE TENENTE 6 ETEs 17 EEEs EEE. Final 02/2018 EEE Vésper EEE Facsal EEE Ginásio EEE Padre. Miguel Eugênio EEE Mega Space EEE Portal Padre Miguel EEE Santa Rita EEE Santa Inês EEE Euclides da Cunha ETE CRISTINA EEE Baronesa Legenda ÁREAS_CONTRIBUIÇÃO ASE - Área sem atendimento de esgoto CTE - Coleta e Tratamento de Esgoto RSO - Redes de Esgoto Sem Operação SCE - Somente Coleta de Esgoto ETE BOM DESTINO DO NORTE ETE BOM DESTINO DO SUL

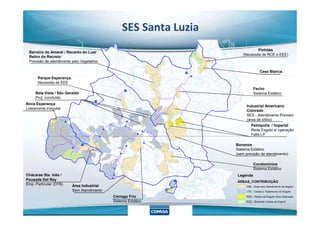

- 35. SES Santa Luzia Pinhões (Necessitade RCE e EEE) Casa Blanca Barreiro do Amaral / Recanto do Luar Retiro do Recreio: Previsão de atendimento pelo Vegetativo Fecho Sistema Estático Industrial Americano Colorado Nova Esperança Loteamento irregular Parque Esperança: Necessita de EEE Bela Vista / São Geraldo Proj. concluído Legenda ÁREAS_CONTRIBUIÇÃO ASE - Área sem atendimento de esgoto CTE - Coleta e Tratamento de Esgoto RSO - Redes de Esgoto Sem Operação SCE - Somente Coleta de Esgoto SES - Atendimento Previsto (área de sítios) Petrópolis / Imperial Rede Esgoto s/ operação Falta LP Bonanza Sistema Estático (sem previsão de atendimento) Condomínios Sistema Estático Área Industrial Sem Atendimento Chácaras Sta. Inês / Pousada Del Rey Emp. Particular (DTB) Córrego Frio Sistema Estático

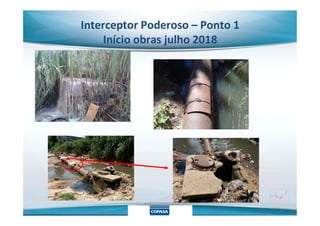

- 36. Interceptor Poderoso –Ponto 1 Início obras julho 2018

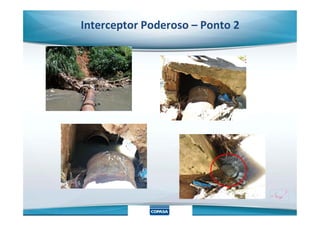

- 37. Interceptor Poderoso –Ponto 2

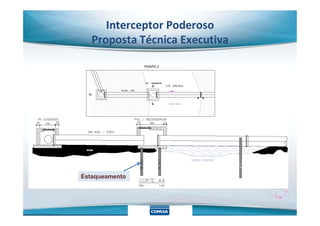

- 38. Interceptor Poderoso Proposta TécnicaExecutiva Estaqueamento

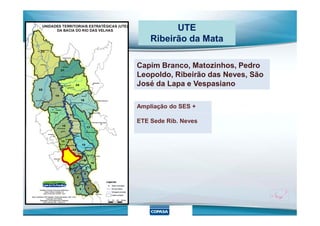

- 39. UTE Ribeirão da Mata CapimBranco, Matozinhos, Pedro Leopoldo, Ribeirão das Neves, São José da Lapa e Vespasiano Ampliação do SES + ETE Sede Rib. Neves

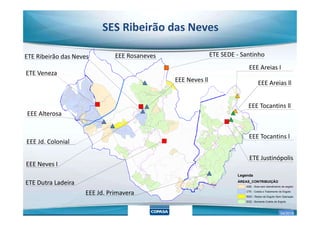

- 40. SES Ribeirão dasNeves ETE Veneza EEE Alterosa ETE Ribeirão das Neves EEE Rosaneves ETE SEDE - Santinho EEE Neves ll EEE Areias I EEE Areias ll EEE Tocantins ll 02/2018 Legenda ÁREAS_CONTRIBUIÇÃO ASE - Área sem atendimento de esgoto CTE - Coleta e Tratamento de Esgoto RSO - Redes de Esgoto Sem Operação SCE - Somente Coleta de Esgoto EEE Alterosa EEE Jd. Colonial ETE Justinópolis EEE Jd. Primavera EEE Neves I EEE Tocantins l ETE Dutra Ladeira 04/2018

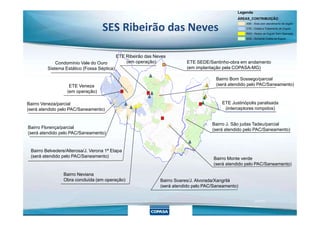

- 41. ETE Justinópolis paralisada (interceptoresrompidos) Condomínio Vale do Ouro Sistema Estático (Fossa Séptica) Bairro Veneza/parcial (será atendido pelo PAC/Saneamento) ETE SEDE/Santinho-obra em andamento (em implantação pela COPASA-MG) Bairro Bom Sossego/parcial (será atendido pelo PAC/Saneamento)ETE Veneza (em operação) ETE Ribeirão das Neves (em operação) SES Ribeirão das Neves Legenda ÁREAS_CONTRIBUIÇÃO ASE - Área sem atendimento de esgoto CTE - Coleta e Tratamento de Esgoto RSO - Redes de Esgoto Sem Operação SCE - Somente Coleta de Esgoto 04/2018 Bairro Florença/parcial (será atendido pelo PAC/Saneamento) Bairro Belvedere/Alterosa/J. Verona 1ª Etapa (será atendido pelo PAC/Saneamento) Bairro Neviana Obra concluída (em operação) Bairro Soares/J. Alvorada/Xangrilá (será atendido pelo PAC/Saneamento) Bairro Monte verde (será atendido pelo PAC/Saneamento) Bairro J. São judas Tadeu/parcial (será atendido pelo PAC/Saneamento)

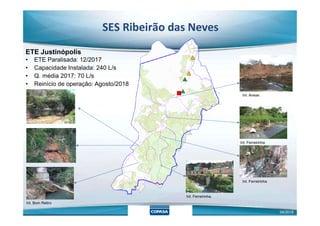

- 42. ETE Justinópolis • ETEParalisada: 12/2017 • Capacidade Instalada: 240 L/s • Q. média 2017: 70 L/s • Reinício de operação: Agosto/2018 Int. Areias SES Ribeirão das Neves Int. Ferreirinha Int. Bom Retiro Int. Ferreirinha Int. Ferreirinha 04/2018

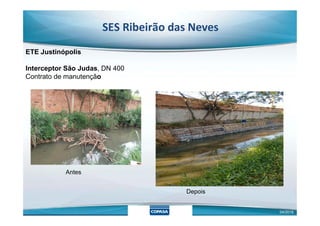

- 43. ETE Justinópolis Interceptor SãoJudas, DN 400 Contrato de manutenção SES Ribeirão das Neves Depois 04/2018 Antes

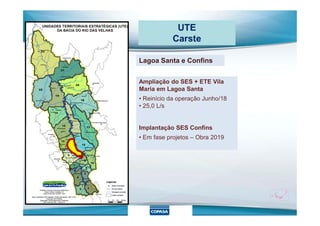

- 44. UTE Carste Lagoa Santa eConfins Ampliação do SES + ETE Vila Maria em Lagoa Santa • Reinício da operação Junho/18 • 25,0 L/s Implantação SES Confins • Em fase projetos – Obra 2019

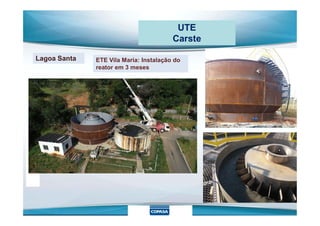

- 45. UTE Carste Lagoa Santa ETEVila Maria: Instalação do reator em 3 meses

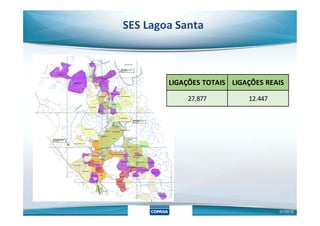

- 46. SES Lagoa Santa LIGAÇÕESTOTAIS LIGAÇÕES REAIS 27.877 12.447 01/2018

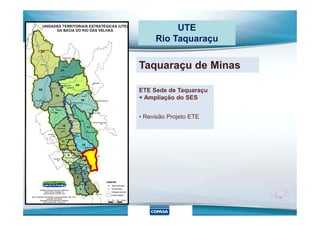

- 47. UTE Rio Taquaraçu Taquaraçu deMinas ETE Sede de Taquaraçu + Ampliação do SES • Revisão Projeto ETE
- 48.

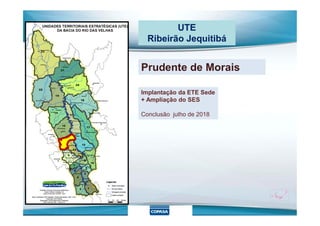

- 49. UTE Ribeirão Jequitibá Prudente deMorais Implantação da ETE Sede + Ampliação do SES Conclusão julho de 2018Conclusão julho de 2018

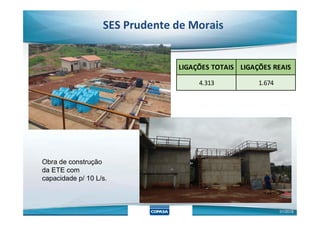

- 50. SES Prudente deMorais LIGAÇÕES TOTAIS LIGAÇÕES REAIS 4.313 1.674 01/2018 Obra de construção da ETE com capacidade p/ 10 L/s.
- 51. PROGRAMA PRO MANANCIAIS Emtoda a bacia. Alto Rio das Velhas em 4 UTE’s: Nascentes, Rio Itabirito, Águas do Gandarela e Águas da Moeda - UTE Rio Bicudo- UTE Rio Bicudo - UTE Santo Antônio-Maquiné Mobilização e proteção de mananciais que atendam a municípios cuja concessão seja da COPASA Investimentos previstos p/ 5 anos = R$ 10 milhões

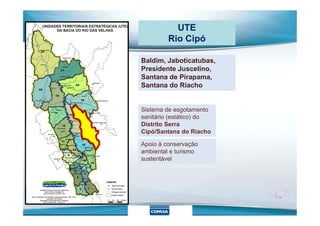

- 52. UTE Rio Cipó Baldim, Jaboticatubas, PresidenteJuscelino, Santana de Pirapama, Santana do Riacho Sistema de esgotamento Apoio à conservação ambiental e turismo sustentável Sistema de esgotamento sanitário (estático) do Distrito Serra Cipó/Santana do Riacho
- 53. TRATAMENTO TERCIÁRIO Estudo deviabilidade econômico- financeira e estudo técnico para implantação da remoção de nutrientes nas ETEs ARRUDAS e ONÇA. REMOÇÃO DE NUTRIENTES NAS ETES ARRUDAS E ONÇA. ETEs ARRUDAS e ONÇA. - Em parceria com CBH Velhas e universidades - Em sintonia com o Plano Diretor da Bacia - Foco na redução dos nutrientes - Níveis de qualidade de água compatíveis com o abastecimento de cidades a jusante da RMBH
- 54.

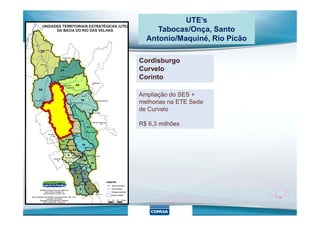

- 55. UTE’s Tabocas/Onça, Santo Antonio/Maquiné, RioPicão Cordisburgo Curvelo Corinto Ampliação do SES + melhorias na ETE Sede de Curvelo R$ 6,3 milhões

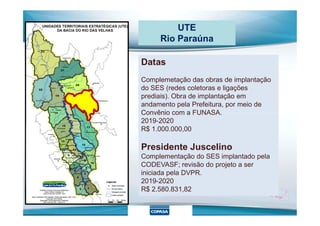

- 56. UTE Rio Paraúna Datas Complemetação dasobras de implantação do SES (redes coletoras e ligações prediais). Obra de implantação em andamento pela Prefeitura, por meio de Convênio com a FUNASA.Convênio com a FUNASA. 2019-2020 R$ 1.000.000,00 Presidente Juscelino Complementação do SES implantado pela CODEVASF; revisão do projeto a ser iniciada pela DVPR. 2019-2020 R$ 2.580.831,82

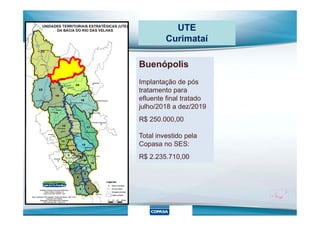

- 57. UTE Curimataí Buenópolis Implantação de pós tratamentopara efluente final tratado julho/2018 a dez/2019 R$ 250.000,00 Total investido pela Copasa no SES: R$ 2.235.710,00

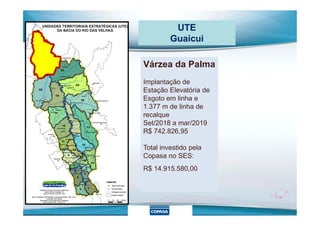

- 58. UTE Guaicui Várzea da Palma Implantaçãode Estação Elevatória de Esgoto em linha e 1.377 m de linha de recalquerecalque Set/2018 a mar/2019 R$ 742.826,95 Total investido pela Copasa no SES: R$ 14.915.580,00

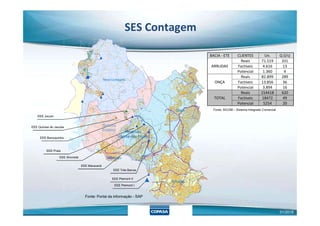

- 59. Onça Nova Contagem BACIA -ETE CLIENTES Un. Q (l/s) ARRUDAS Reais 71.519 331 Factiveis 4.616 13 Potencial 1.360 4 ONÇA Reais 82.899 289 Factiveis 13.856 36 Potencial 3.894 16 TOTAL Reais 154418 620 Factiveis 18472 49 Potencial 5254 20 Fonte: SICOM – Sistema Integrado Comercial SES Contagem Arrudas Reversão Várzea das Flores Imbiruçu EEE Quintas do Jacuba EEE Jocum EEE Barroquinha EEE Praia EEE Alvorada EEE Maracanã EEE Três Barras EEE Piemont II EEE Piemont I Sistema Estático 01/2018 Fonte: Portal da informação - SAP

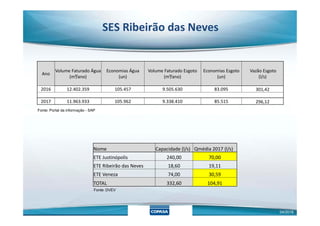

- 60. SES Ribeirão dasNeves Fonte: Portal da informação - SAP Ano Volume Faturado Água (m³/ano) Economias Água (un) Volume Faturado Esgoto (m³/ano) Economias Esgoto (un) Vazão Esgoto (l/s) 2016 12.402.359 105.457 9.505.630 83.095 301,42 2017 11.963.933 105.962 9.338.410 85.515 296,12 Nome Capacidade (l/s) Qmédia 2017 (l/s) ETE Justinópolis 240,00 70,00 ETE Ribeirão das Neves 18,60 19,11 ETE Veneza 74,00 30,59 TOTAL 332,60 104,91 Fonte: DVEV 04/2018
