O documento descreve a retificação da outorga para alteamento da barragem de disposição de rejeitos da mina Cuiabá da AngloGold Ashanti, permitindo o aumento da cota de 889m para 904m. Detalha as características técnicas da barragem e do monitoramento realizado, garantindo a segurança hídrica e ambiental da operação.

1. RETIFICAÇÃO OUTORGA BARRAMENTO
EM CURSO D’ÁGUA SEM CAPTAÇÃO
ALTEAMENTO DA BARRAGEM DE DISPOSIÇÃO DE REJEITOS DA MINA CUIABÁ
Setembro, 2016

2. SOBRE A
ANGLOGOLD
ASHANTI

3. 09
países
17
operações

4. 3.200
EMPREGADOS
GERA ANUALMENTE
R$ 177 M
de CONTRIBUIÇÃO
TRIBUTÁRIA direta

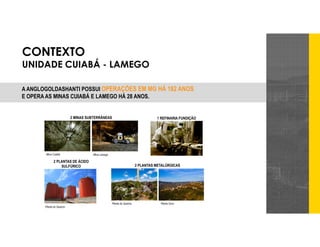

5. CONTEXTO
UNIDADE CUIABÁ - LAMEGO
A ANGLOGOLDASHANTI POSSUI OPERAÇÕES EM MG HÁ 182 ANOS
E OPERA AS MINAS CUIABÁ E LAMEGO HÁ 28 ANOS.
Mina Cuiabá Mina Lamego
2 MINAS SUBTERRÂNEAS
2 PLANTAS METALÚRGICAS
Planta do Queiroz Planta Ouro
1 REFINARIA FUNDIÇÃO
2 PLANTAS DE ÁCIDO
SULFÚRICO
Planta do Queiroz

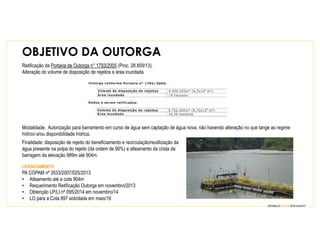

6. Modalidade: Autorização para barramento em curso de água sem captação de água nova, não havendo alteração no que tange ao regime
hídrico e/ou disponibilidade hídrica.
Finalidade: disposição de rejeito do beneficiamento e recirculação/reutilização da
água presente na polpa do rejeito (da ordem de 90%) e alteamento da crista da
barragem da elevação 889m até 904m.
LICENCIAMENTO
PA COPAM nº 3533/2007/025/2013
• Alteamento até a cota 904m
• Requerimento Retificação Outorga em novembro/2013
• Obtenção LP/LI nº 095/2014 em novembro/14
• LO para a Cota 897 solicitada em maio/16
Retificação da Portaria de Outorga n° 1793/2005 (Proc. 28.859/13).
Alteração do volume de disposição de rejeitos e área inundada
OBJETIVO DA OUTORGA

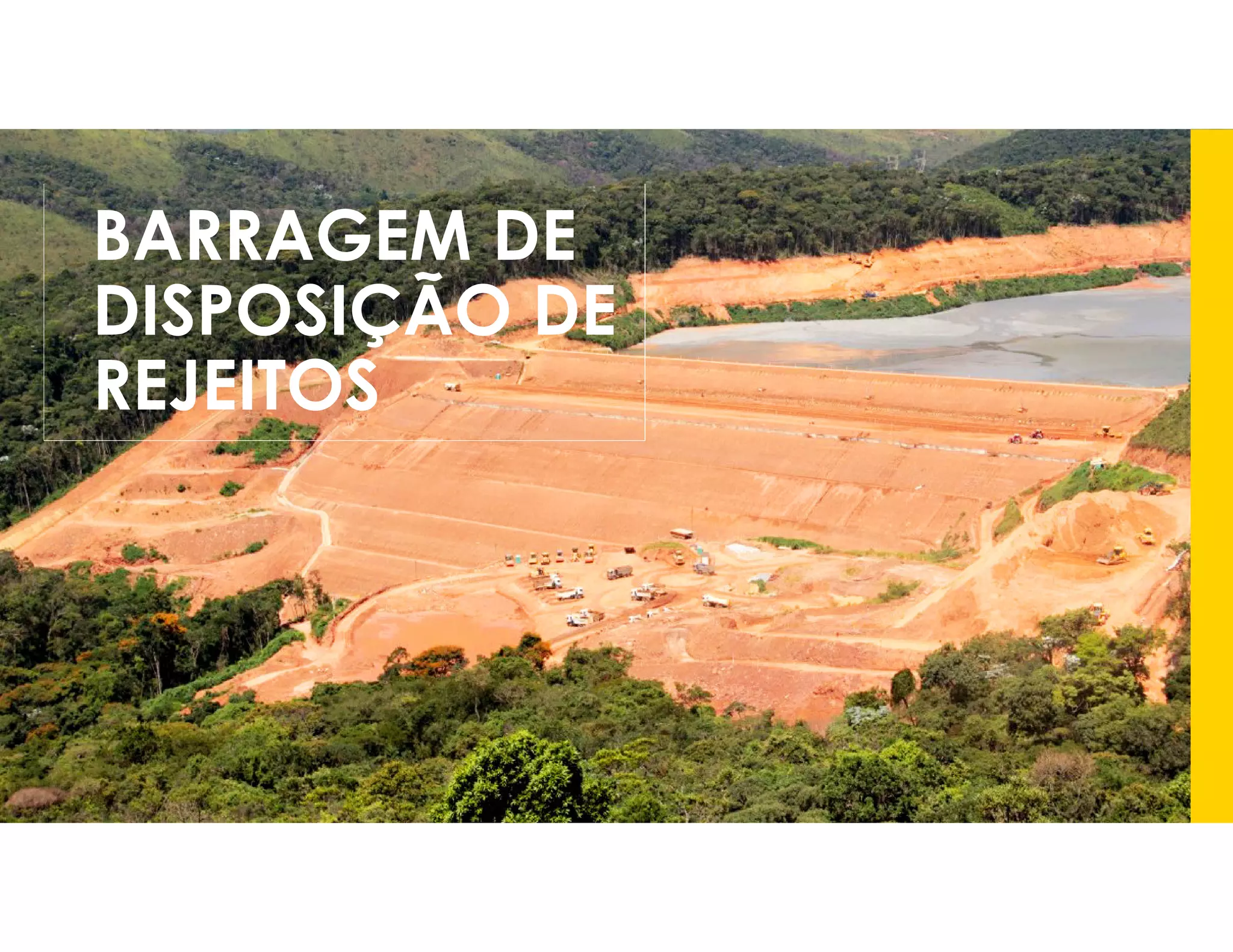

7. BARRAGEM DE
DISPOSIÇÃO DE
REJEITOS

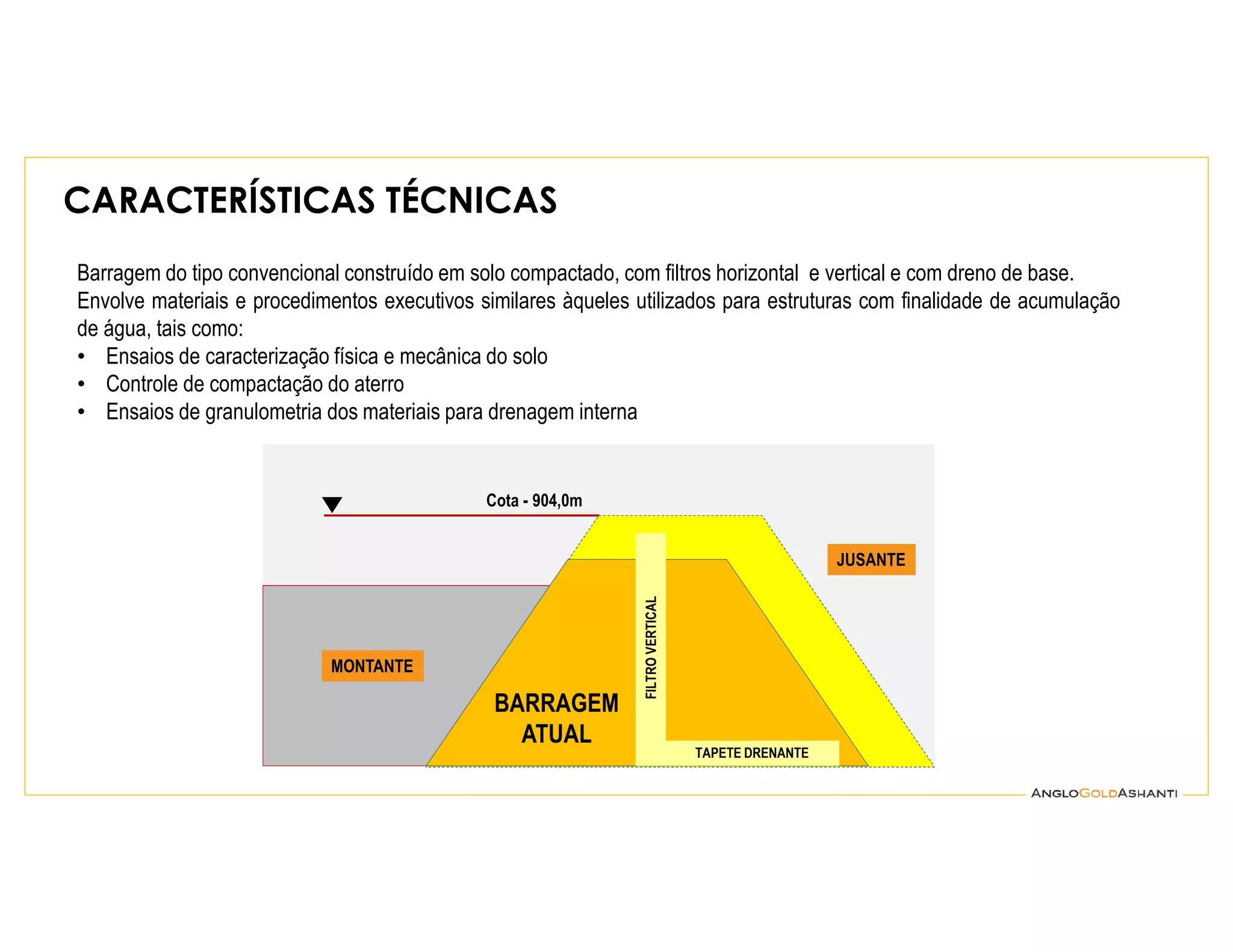

8. CARACTERÍSTICAS TÉCNICAS
Barragem do tipo convencional construído em solo compactado, com filtros horizontal e vertical e com dreno de base.
Envolve materiais e procedimentos executivos similares àqueles utilizados para estruturas com finalidade de acumulação
de água, tais como:
• Ensaios de caracterização física e mecânica do solo
• Controle de compactação do aterro
• Ensaios de granulometria dos materiais para drenagem interna
Cota - 904,0m
MONTANTE
BARRAGEM
ATUAL
FILTROVERTICAL
TAPETE DRENANTE
JUSANTE

9. CARACTERÍSTICAS TÉCNICAS

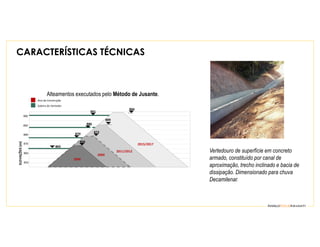

Vertedouro de superfície em concreto
armado, constituído por canal de
aproximação, trecho inclinado e bacia de
dissipação. Dimensionado para chuva
Decamilenar.
Alteamentos executados pelo Método de Jusante.
ELEVAÇÕES(m)
850
860
870
880
890
900
865
870
886
901
904
889
873
868
2006
2009
2011/2012
2015/2017
Ano de Construção
Soleira do Vertedor

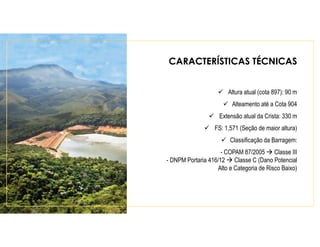

10. CARACTERÍSTICAS TÉCNICAS
Altura atual (cota 897): 90 m
Alteamento até a Cota 904
Extensão atual da Crista: 330 m
FS: 1,571 (Seção de maior altura)
Classificação da Barragem:
- COPAM 87/2005 Classe III
- DNPM Portaria 416/12 Classe C (Dano Potencial
Alto e Categoria de Risco Baixo)

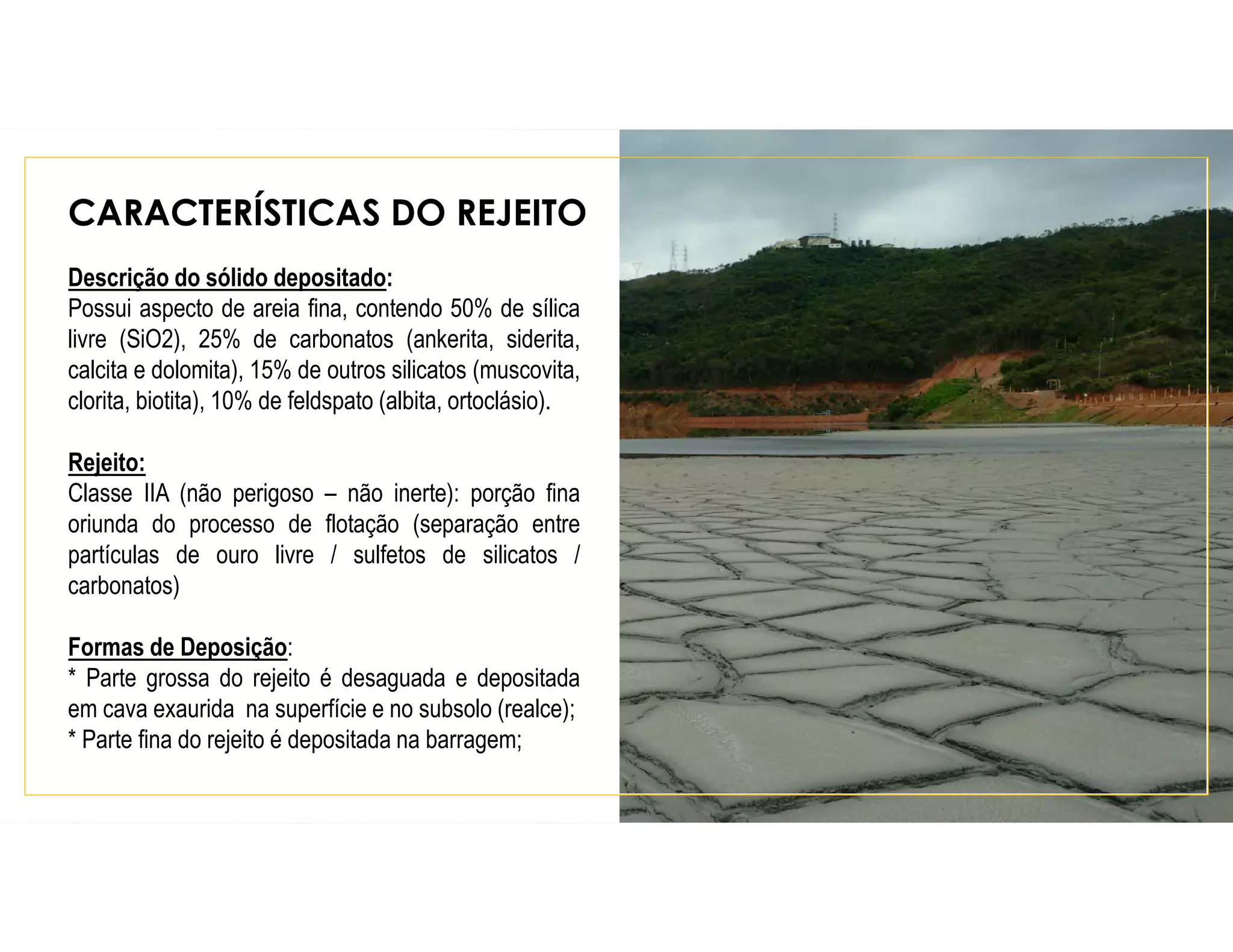

11. CARACTERÍSTICAS DO REJEITO
Descrição do sólido depositado:
Possui aspecto de areia fina, contendo 50% de sílica
livre (SiO2), 25% de carbonatos (ankerita, siderita,
calcita e dolomita), 15% de outros silicatos (muscovita,
clorita, biotita), 10% de feldspato (albita, ortoclásio).
Rejeito:
Classe IIA (não perigoso – não inerte): porção fina
oriunda do processo de flotação (separação entre
partículas de ouro livre / sulfetos de silicatos /
carbonatos)
Formas de Deposição:
* Parte grossa do rejeito é desaguada e depositada
em cava exaurida na superfície e no subsolo (realce);
* Parte fina do rejeito é depositada na barragem;

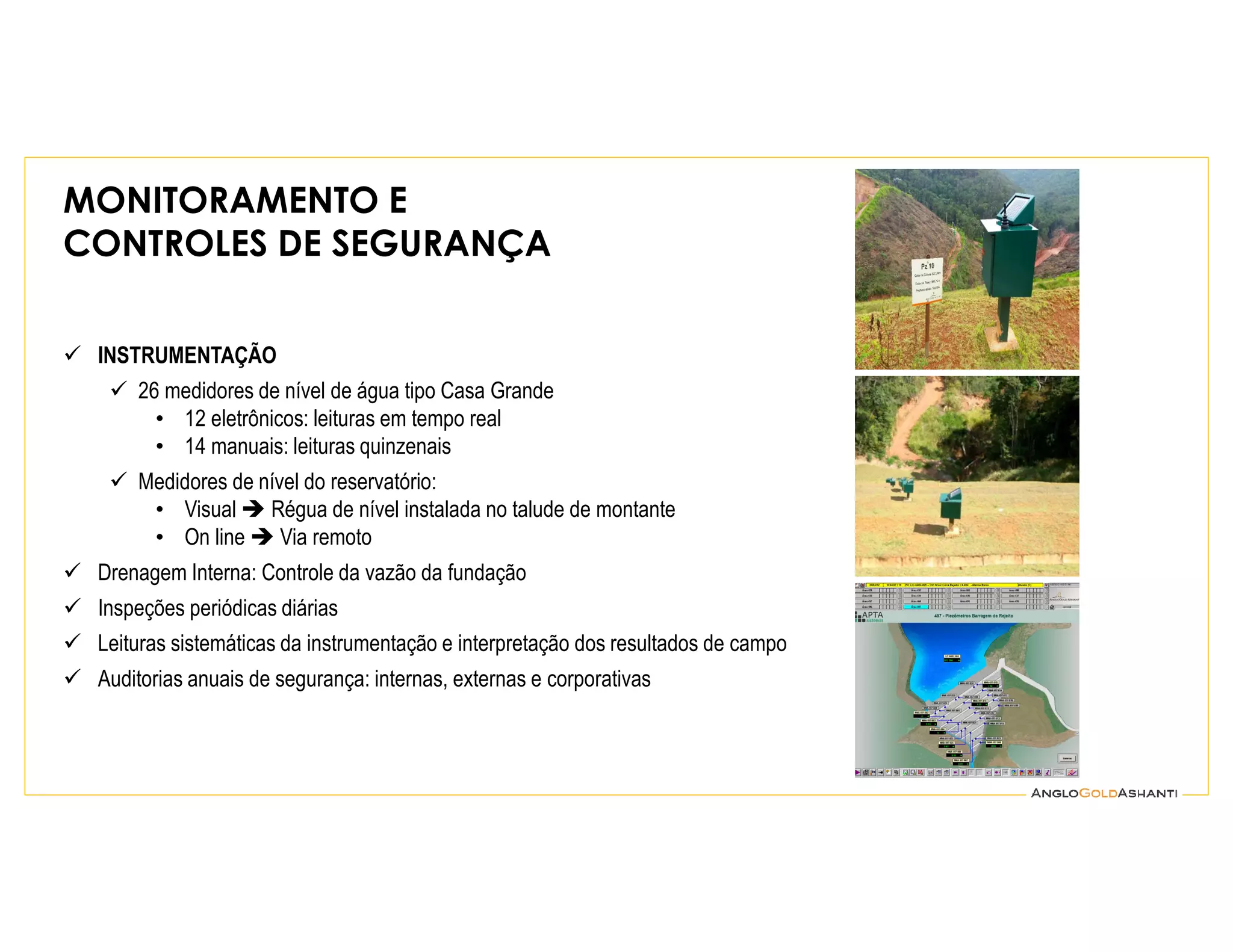

12. MONITORAMENTO E
CONTROLES DE SEGURANÇA
INSTRUMENTAÇÃO
26 medidores de nível de água tipo Casa Grande
• 12 eletrônicos: leituras em tempo real
• 14 manuais: leituras quinzenais
Medidores de nível do reservatório:
• Visual Régua de nível instalada no talude de montante
• On line Via remoto
Drenagem Interna: Controle da vazão da fundação
Inspeções periódicas diárias
Leituras sistemáticas da instrumentação e interpretação dos resultados de campo
Auditorias anuais de segurança: internas, externas e corporativas

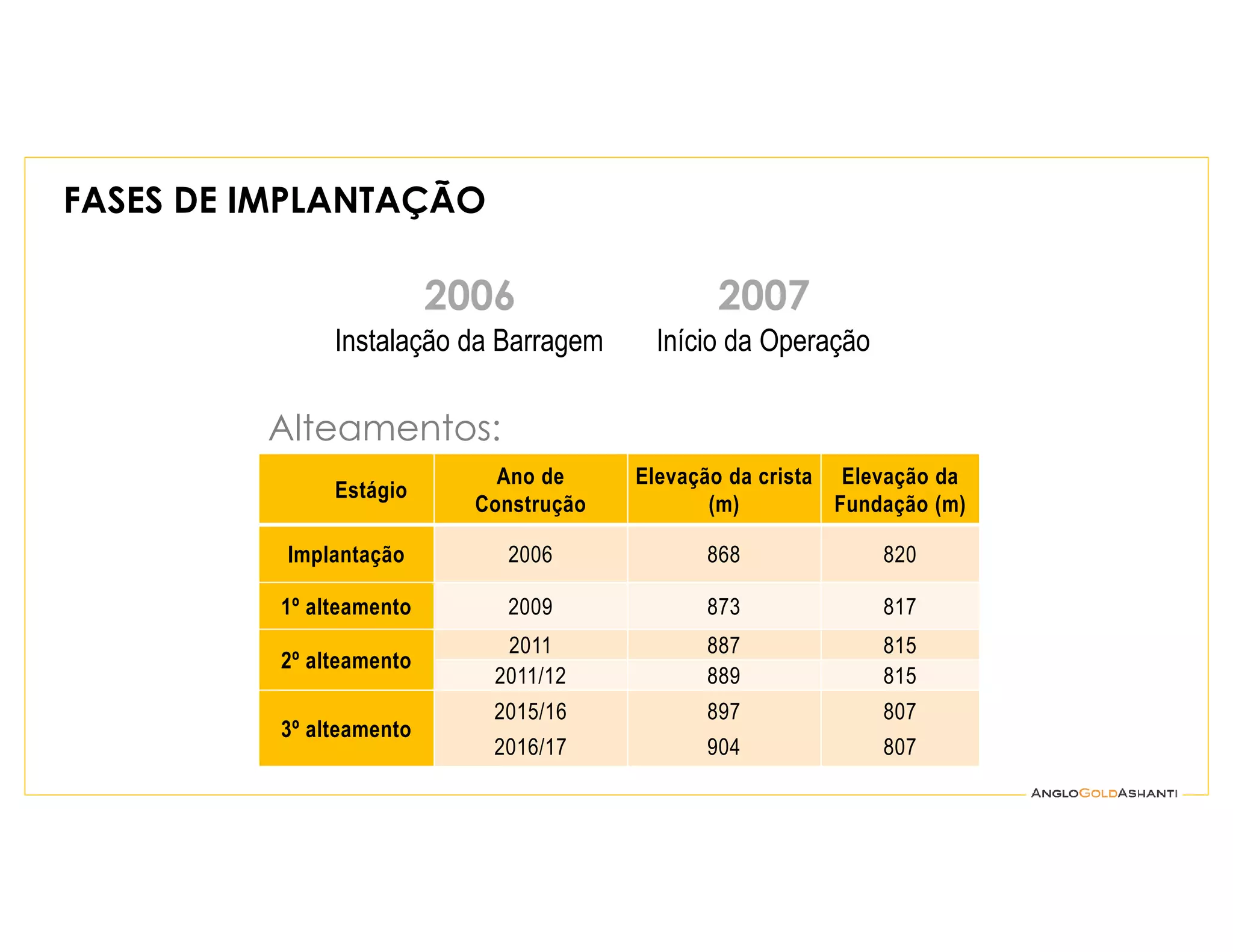

13. FASES DE IMPLANTAÇÃO
2006 2007
Instalação da Barragem Início da Operação
Alteamentos:
Estágio
Ano de
Construção
Elevação da crista
(m)
Elevação da
Fundação (m)
Implantação 2006 868 820
1º alteamento 2009 873 817
2º alteamento
2011 887 815
2011/12 889 815
3º alteamento
2015/16
2016/17
897
904
807
807

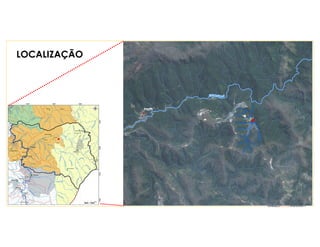

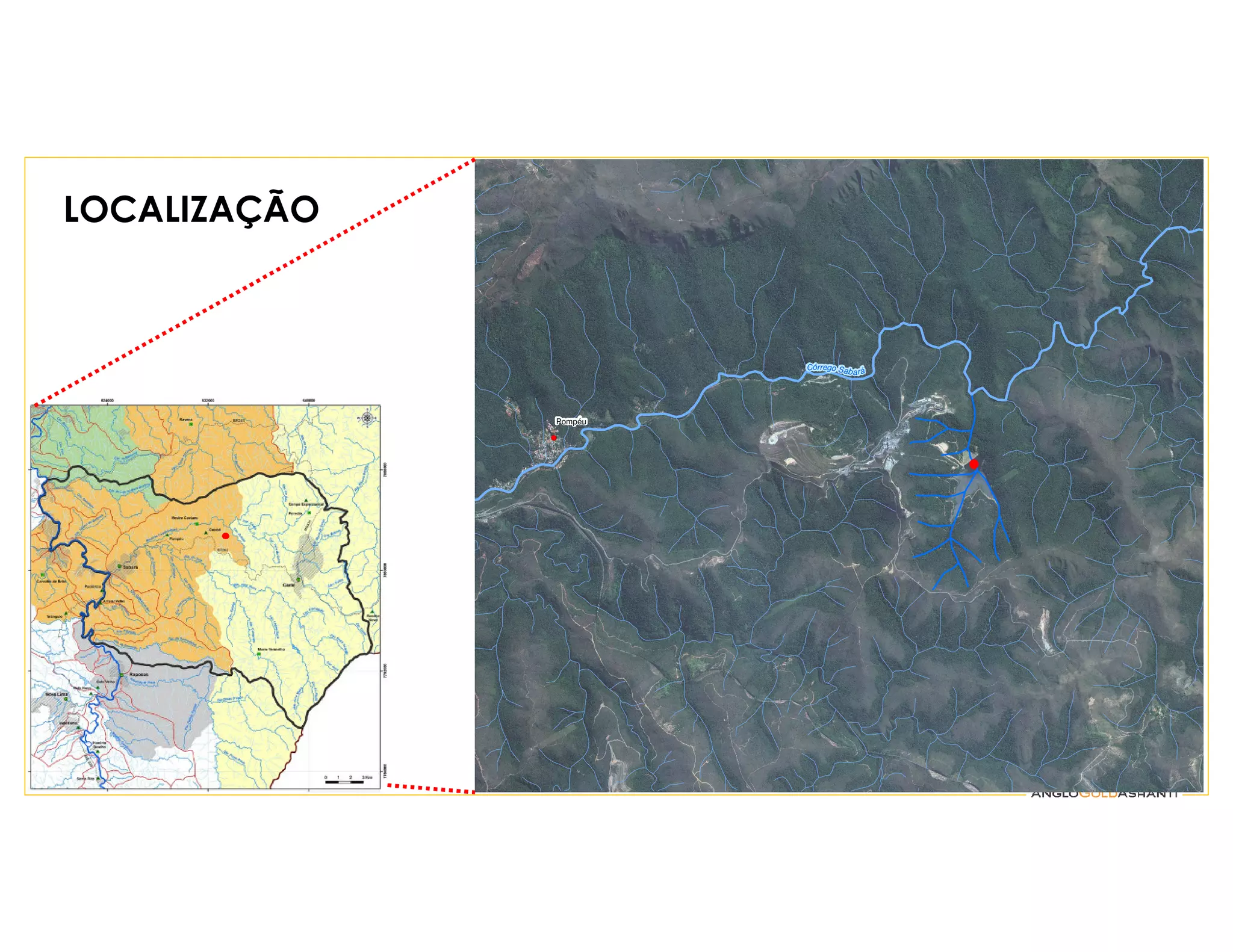

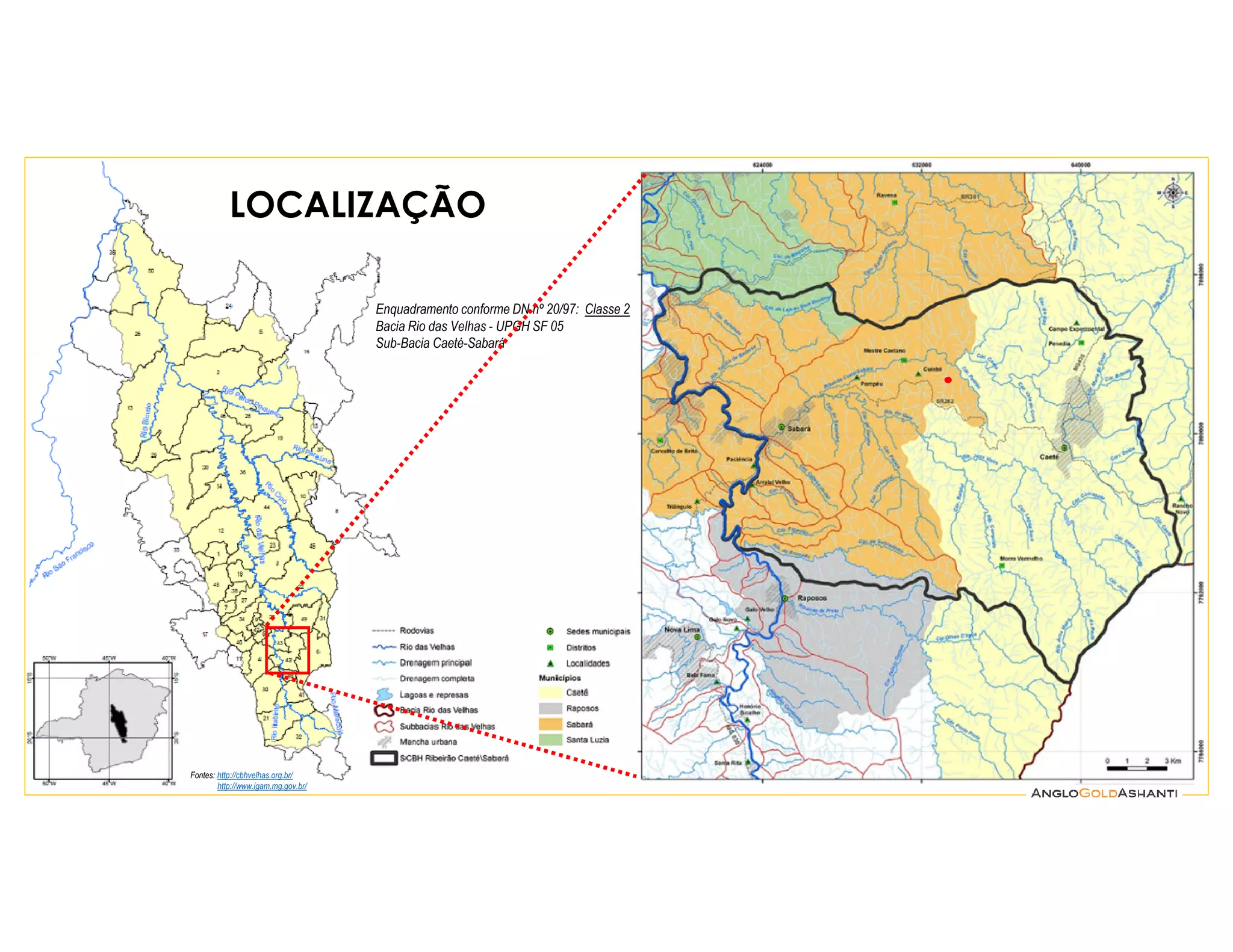

14. LOCALIZAÇÃO
Fontes: http://cbhvelhas.org.br/
http://www.igam.mg.gov.br/
Enquadramento conforme DN nº 20/97: Classe 2
Bacia Rio das Velhas - UPGH SF 05
Sub-Bacia Caeté-Sabará

15. LOCALIZAÇÃO
!(
Pompéu
Córrego Sabará

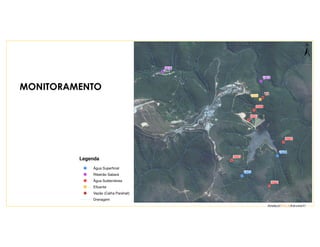

16. MONITORAMENTO
!P
!P
!P
!P
!P
!P
!P
!P
!P
!P
!P
1003
1004
1010
1011
2003
2008
2007
2002
2001
1005
V5
Legenda
!P Água Superficial
!P Ribeirão Sabará
!P Água Subterrânea
!P Efluente
!P Vazão (Calha Parshall)
Drenagem
±

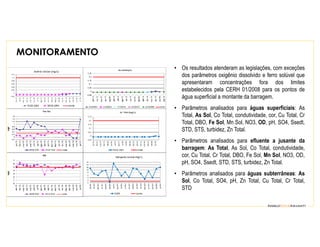

17. • Os resultados atenderam as legislações, com exceções
dos parâmetros oxigênio dissolvido e ferro solúvel que
apresentaram concentrações fora dos limites
estabelecidos pela CERH 01/2008 para os pontos de
água superficial a montante da barragem.
• Parâmetros analisados para águas superficiais: As
Total, As Sol, Co Total, condutividade, cor, Cu Total, Cr
Total, DBO, Fe Sol, Mn Sol, NO3, OD, pH, SO4, Ssedt,
STD, STS, turbidez, Zn Total.
• Parâmetros analisados para efluente a jusante da
barragem: As Total, As Sol, Co Total, condutividade,
cor, Cu Total, Cr Total, DBO, Fe Sol, Mn Sol, NO3, OD,
pH, SO4, Ssedt, STD, STS, turbidez, Zn Total.
• Parâmetros analisados para águas subterrâneas: As
Sol, Co Total, SO4, pH, Zn Total, Cu Total, Cr Total,
STD
MONITORAMENTO

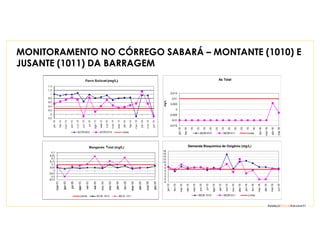

18. MONITORAMENTO NO CÓRREGO SABARÁ – MONTANTE (1010) E
JUSANTE (1011) DA BARRAGEM
-0,015
-0,01
-0,005
0
0,005
0,01
0,015
jan-15
fev-15
mar-15
abr-15
mai-15
jun-15
jul-15
ago-15
set-15
out-15
nov-15
dez-15
jan-16
fev-16
mar-16
abr-16
mai-16
mg/L
As Total
MCB1010 MCB1011 Limite
-4
-2
0
2
4
6
8
10
12
14
16
18
jan-15
fev-15
mar-15
abr-15
mai-15
jun-15
jul-15
ago-15
set-15
out-15
nov-15
dez-15
jan-16
fev-16
mar-16
abr-16
mai-16
jun-16
Demanda Bioquímica de Oxigênio (mg/L)
MCB 1010 MCB1011 Limite

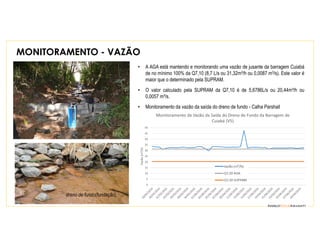

19. MONITORAMENTO - VAZÃO
• A AGA está mantendo e monitorando uma vazão de jusante da barragem Cuiabá
de no mínimo 100% da Q7,10 (8,7 L/s ou 31,32m³/h ou 0,0087 m3/s). Este valor é
maior que o determinado pela SUPRAM.
• O valor calculado pela SUPRAM da Q7,10 é de 5,6786L/s ou 20,44m³/h ou
0,0057 m³/s.
• Monitoramento da vazão da saída do dreno de fundo - Calha Parshall
dreno de fundo(fundação).
0
5
10
15
20
25
30
35
40
45
50
Vazão(m³/h)
Monitoramento de Vazão da Saída do Dreno de Fundo da Barragem de
Cuiabá (V5)

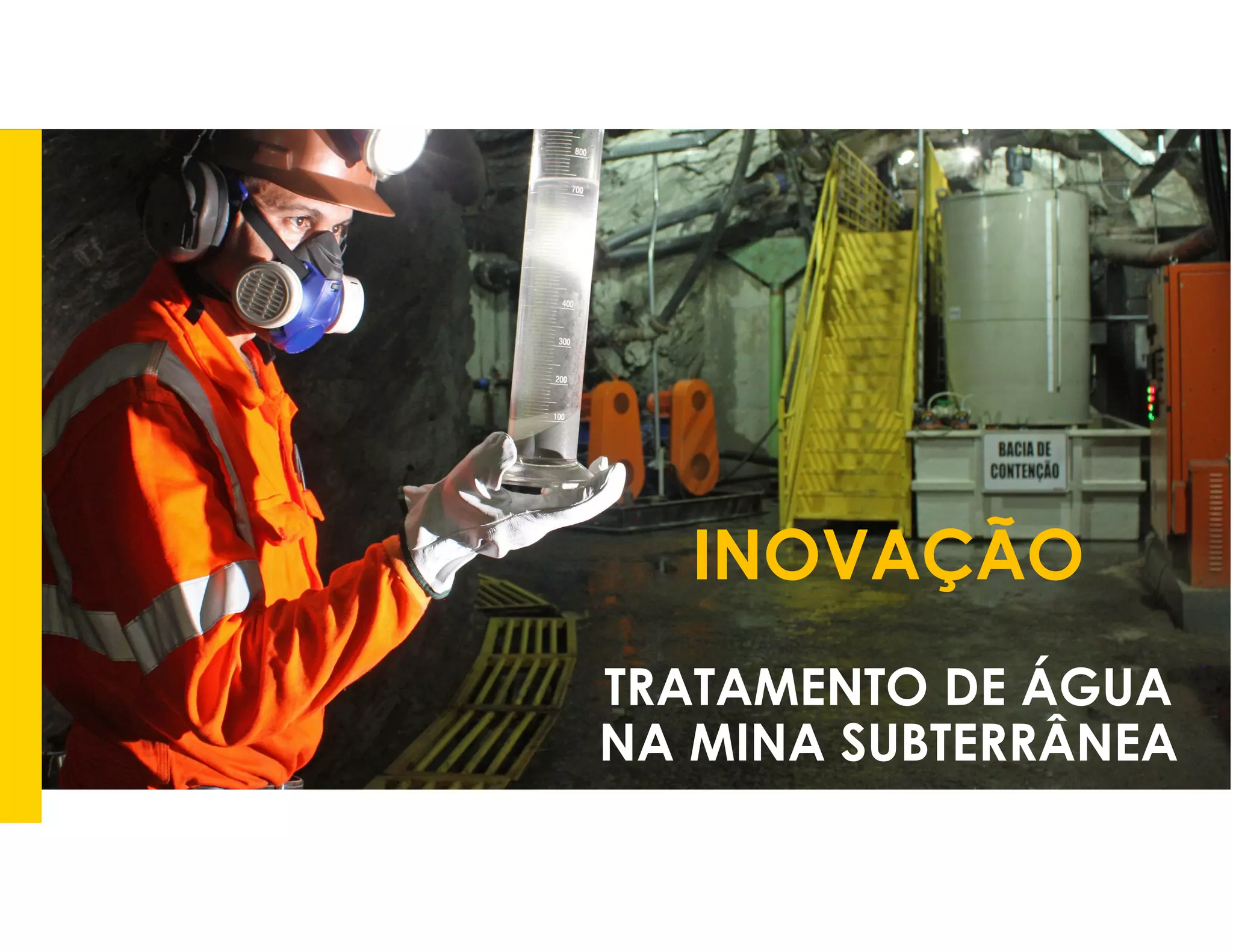

20. INOVAÇÃO
TRATAMENTO DE ÁGUA
NA MINA SUBTERRÂNEA

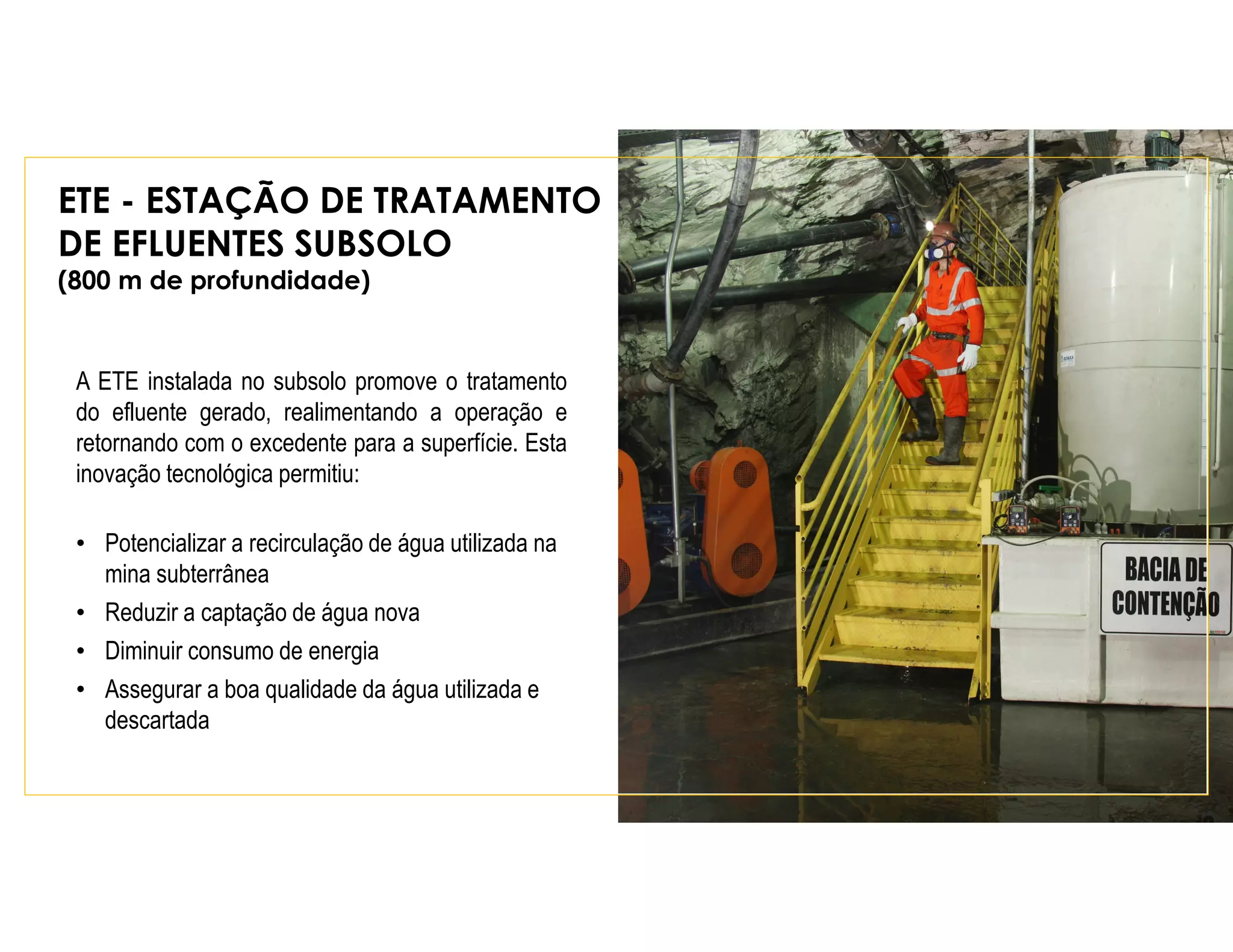

21. ETE - ESTAÇÃO DE TRATAMENTO
DE EFLUENTES SUBSOLO
(800 m de profundidade)
A ETE instalada no subsolo promove o tratamento
do efluente gerado, realimentando a operação e
retornando com o excedente para a superfície. Esta
inovação tecnológica permitiu:
• Potencializar a recirculação de água utilizada na
mina subterrânea
• Reduzir a captação de água nova
• Diminuir consumo de energia
• Assegurar a boa qualidade da água utilizada e
descartada
