Reuniao final fechos 30_04_2019

1
Execução Apoio Técnico Realização
Elaboração de Diagnóstico Hidroambiental de Nascentes, Focos Erosivos e Áreas
Degradadas na Área de Influência Hídrica da Estação Ecológica de Fechos, Nova Lima,
Minas Gerais
OBJETO:

2
Instituições Envolvidas

3

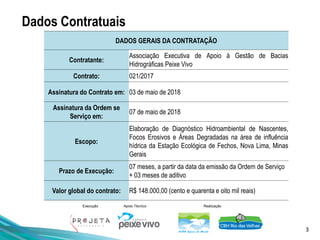

Dados Contratuais
DADOS GERAIS DA CONTRATAÇÃO
Contratante:
Associação Executiva de Apoio à Gestão de Bacias
Hidrográficas Peixe Vivo
Contrato: 021/2017
Assinatura do Contrato em: 03 de maio de 2018
Assinatura da Ordem se
Serviço em:
07 de maio de 2018
Escopo:
Elaboração de Diagnóstico Hidroambiental de Nascentes,
Focos Erosivos e Áreas Degradadas na área de influência
hídrica da Estação Ecológica de Fechos, Nova Lima, Minas
Gerais
Prazo de Execução:
07 meses, a partir da data da emissão da Ordem de Serviço
+ 03 meses de aditivo
Valor global do contrato: R$ 148.000,00 (cento e quarenta e oito mil reais)

4

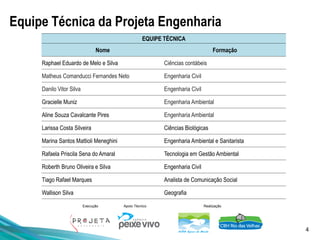

Equipe Técnica da Projeta Engenharia
EQUIPE TÉCNICA
Nome Formação
Raphael Eduardo de Melo e Silva Ciências contábeis
Matheus Comanducci Fernandes Neto Engenharia Civil
Danilo Vitor Silva Engenharia Civil
Gracielle Muniz Engenharia Ambiental
Aline Souza Cavalcante Pires Engenharia Ambiental
Larissa Costa Silveira Ciências Biológicas
Marina Santos Mattioli Meneghini Engenharia Ambiental e Sanitarista
Rafaela Priscila Sena do Amaral Tecnologia em Gestão Ambiental
Roberth Bruno Oliveira e Silva Engenharia Civil
Tiago Rafael Marques Analista de Comunicação Social
Wallison Silva Geografia

5

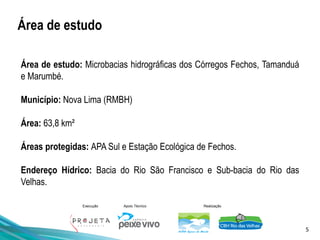

Área de estudo: Microbacias hidrográficas dos Córregos Fechos, Tamanduá
e Marumbé.
Município: Nova Lima (RMBH)
Área: 63,8 km²
Áreas protegidas: APA Sul e Estação Ecológica de Fechos.
Endereço Hídrico: Bacia do Rio São Francisco e Sub-bacia do Rio das
Velhas.
Área de estudo

6

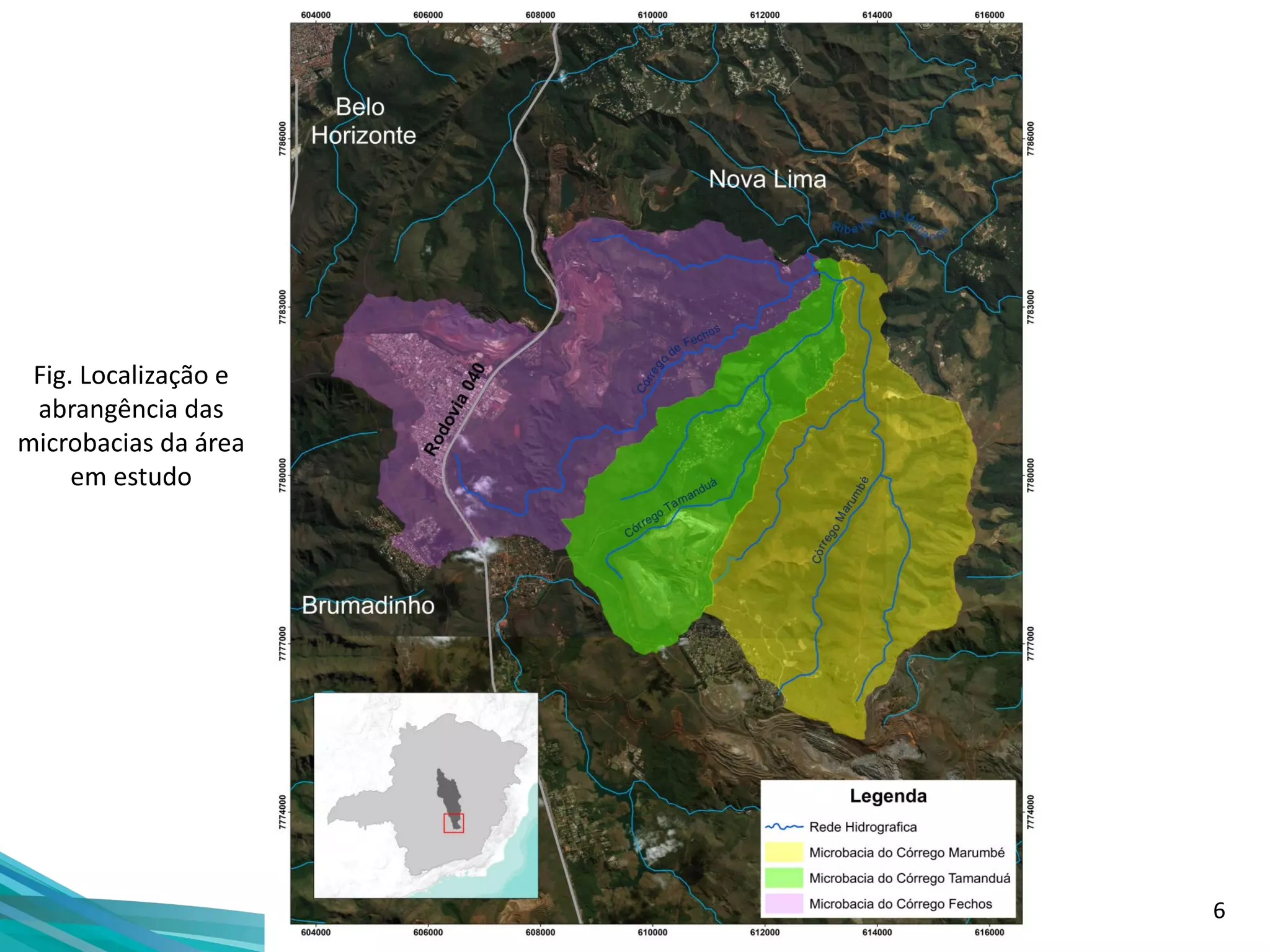

Fig. Localização e
abrangência das
microbacias da área
em estudo

7

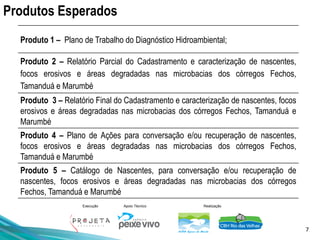

Produtos Esperados
Produto 1 – Plano de Trabalho do Diagnóstico Hidroambiental;
Produto 2 – Relatório Parcial do Cadastramento e caracterização de nascentes,
focos erosivos e áreas degradadas nas microbacias dos córregos Fechos,
Tamanduá e Marumbé
Produto 3 – Relatório Final do Cadastramento e caracterização de nascentes, focos
erosivos e áreas degradadas nas microbacias dos córregos Fechos, Tamanduá e
Marumbé
Produto 4 – Plano de Ações para conversação e/ou recuperação de nascentes,
focos erosivos e áreas degradadas nas microbacias dos córregos Fechos,
Tamanduá e Marumbé
Produto 5 – Catálogo de Nascentes, para conversação e/ou recuperação de
nascentes, focos erosivos e áreas degradadas nas microbacias dos córregos
Fechos, Tamanduá e Marumbé

8
Atividades esperadas – Termo de Referência
Participação das reuniões ordinárias do SCBH
Águas da Moeda
Reunião Inicial – Apresentação do Plano de
Trabalho do Diagnóstico Hidroambiental junto ao
SCBH Água da Moedas;
Reunião Final – Apresentação dos resultados do
estudo realizado e os impactos previstos com a sua
implantação

9

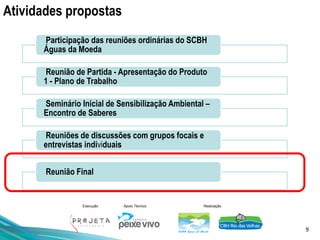

Atividades propostas
Participação das reuniões ordinárias do SCBH
Águas da Moeda
Reunião de Partida - Apresentação do Produto
1 - Plano de Trabalho
Seminário Inicial de Sensibilização Ambiental –
Encontro de Saberes
Reuniões de discussões com grupos focais e
entrevistas individuais
Reunião Final

10

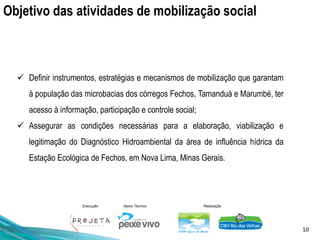

Objetivo das atividades de mobilização social
✓ Definir instrumentos, estratégias e mecanismos de mobilização que garantam
à população das microbacias dos córregos Fechos, Tamanduá e Marumbé, ter
acesso à informação, participação e controle social;
✓ Assegurar as condições necessárias para a elaboração, viabilização e
legitimação do Diagnóstico Hidroambiental da área de influência hídrica da
Estação Ecológica de Fechos, em Nova Lima, Minas Gerais.

11

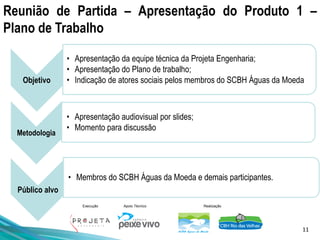

Reunião de Partida – Apresentação do Produto 1 –
Plano de Trabalho
Objetivo
• Apresentação da equipe técnica da Projeta Engenharia;
• Apresentação do Plano de trabalho;
• Indicação de atores sociais pelos membros do SCBH Águas da Moeda
Metodologia
• Apresentação audiovisual por slides;
• Momento para discussão
Público alvo
• Membros do SCBH Águas da Moeda e demais participantes.

12

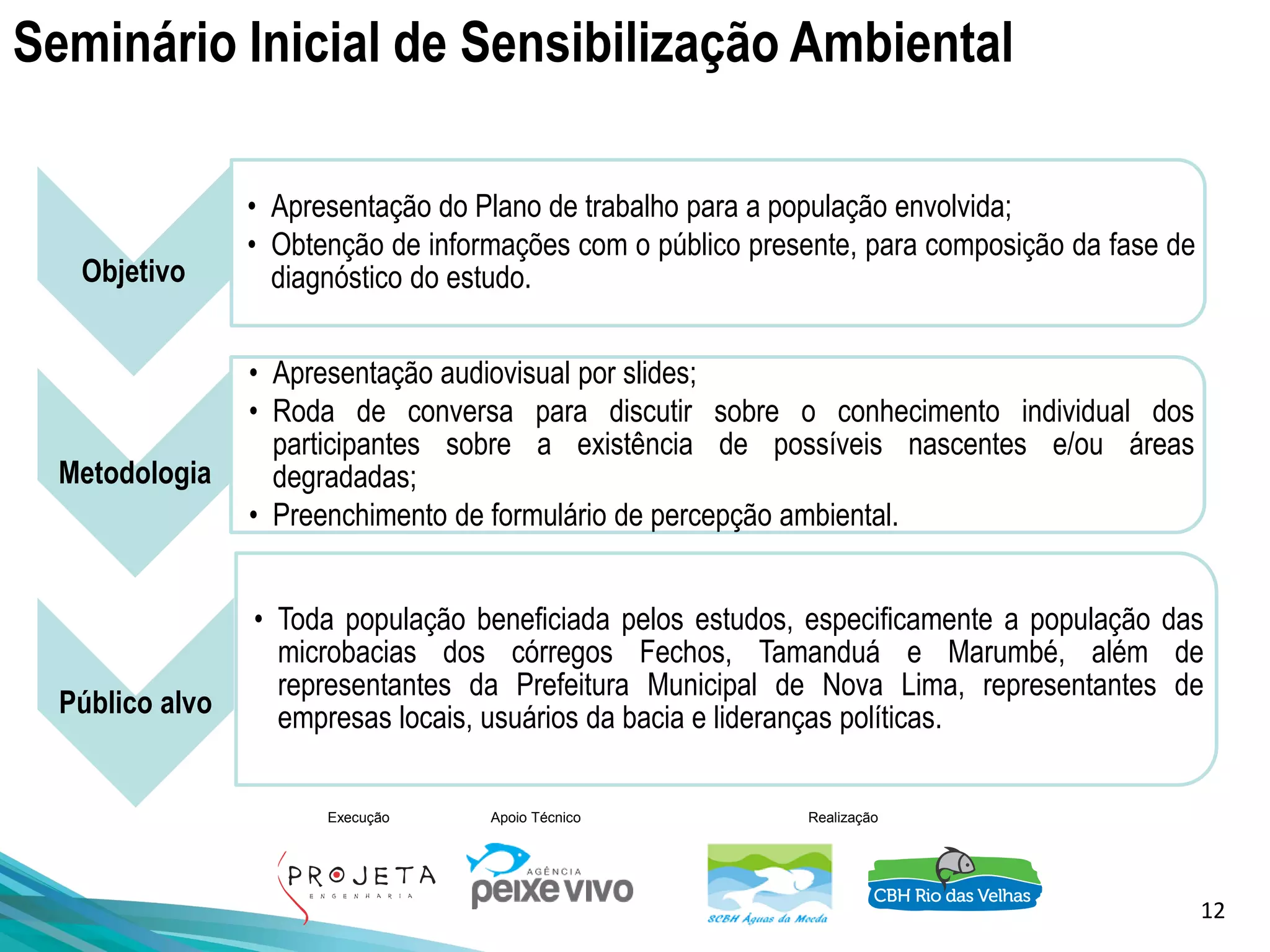

Seminário Inicial de Sensibilização Ambiental
Objetivo
• Apresentação do Plano de trabalho para a população envolvida;
• Obtenção de informações com o público presente, para composição da fase de
diagnóstico do estudo.
Metodologia
• Roda de conversa para discutir sobre o conhecimento individual dos
participantes sobre a existência de possíveis nascentes e/ou áreas
degradadas;
• Preenchimento de formulário de percepção ambiental.
Público alvo
• Toda população beneficiada pelos estudos, especificamente a população das
microbacias dos córregos Fechos, Tamanduá e Marumbé, além de
representantes da Prefeitura Municipal de Nova Lima, representantes de
empresas locais, usuários da bacia e lideranças políticas.

13

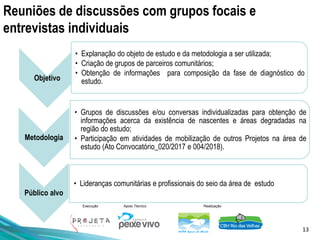

Objetivo
• Explanação do objeto de estudo e da metodologia a ser utilizada;
• Criação de grupos de parceiros comunitários;
• Obtenção de informações para composição da fase de diagnóstico do
estudo.
Metodologia
• Grupos de discussões e/ou conversas individualizadas para obtenção de
informações acerca da existência de nascentes e áreas degradadas na
região do estudo;
• Participação em atividades de mobilização de outros Projetos na área de
estudo (Ato Convocatório_020/2017 e 004/2018).
Público alvo
• Lideranças comunitárias e profissionais do seio da área de estudo
Reuniões de discussões com grupos focais e
entrevistas individuais

14

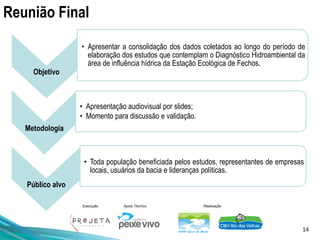

Objetivo
• Apresentar a consolidação dos dados coletados ao longo do período de
elaboração dos estudos que contemplam o Diagnóstico Hidroambiental da
área de influência hídrica da Estação Ecológica de Fechos.
Metodologia
• Momento para discussão e validação.
Público alvo
• Toda população beneficiada pelos estudos, representantes de empresas
locais, usuários da bacia e lideranças políticas.
Reunião Final

15

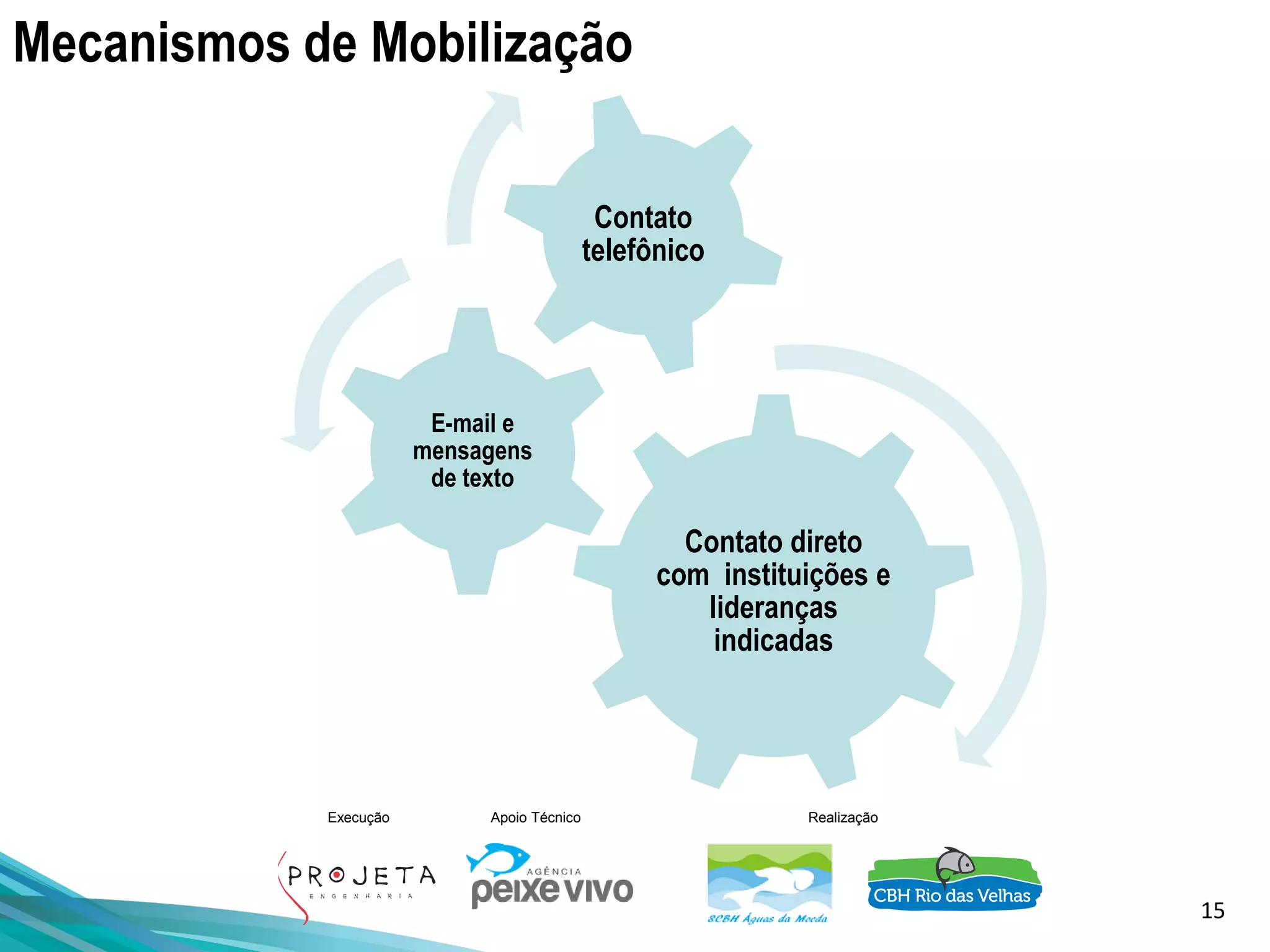

Mecanismos de Mobilização
Contato direto
com instituições e
lideranças
indicadas
E-mail e
mensagens
de texto
Contato
telefônico

16

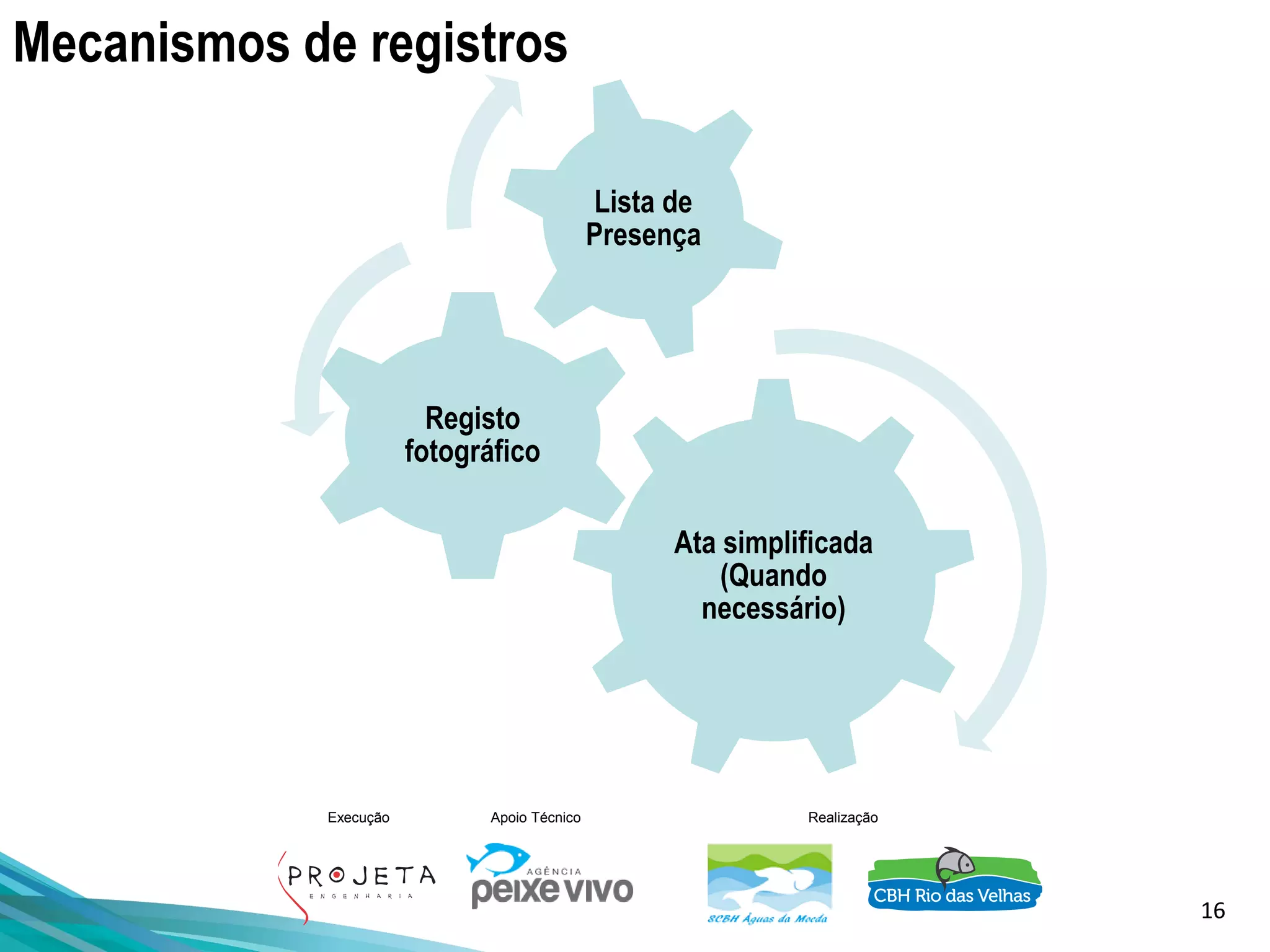

Mecanismos de registros
Ata simplificada
(Quando
necessário)
Registo
fotográfico
Lista de
Presença

17
Caracterização e cadastramento das nascentes
- Levantamento de dados secundários;
- Contato com as principais empresas da região e reunião inicial com os
responsáveis pela gestão da EEF;
- Levantamento preliminar com técnicas de sensoriamento remoto;
(mapeamento de 171 pontos com possíveis exfiltrações)
- Visita de campo para validação de informações;
- Levantamento exploratório para identificação de novas nascentes.

18

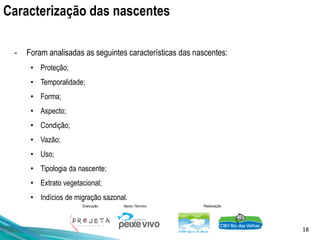

- Foram analisadas as seguintes características das nascentes:
• Proteção;
• Temporalidade;
• Forma;
• Aspecto;
• Condição;
• Vazão;
• Uso;
• Tipologia da nascente;
• Extrato vegetacional;
• Indícios de migração sazonal.
Caracterização das nascentes

19

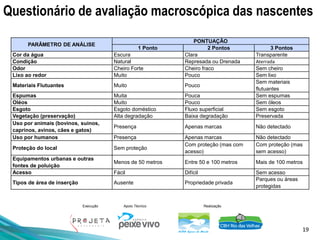

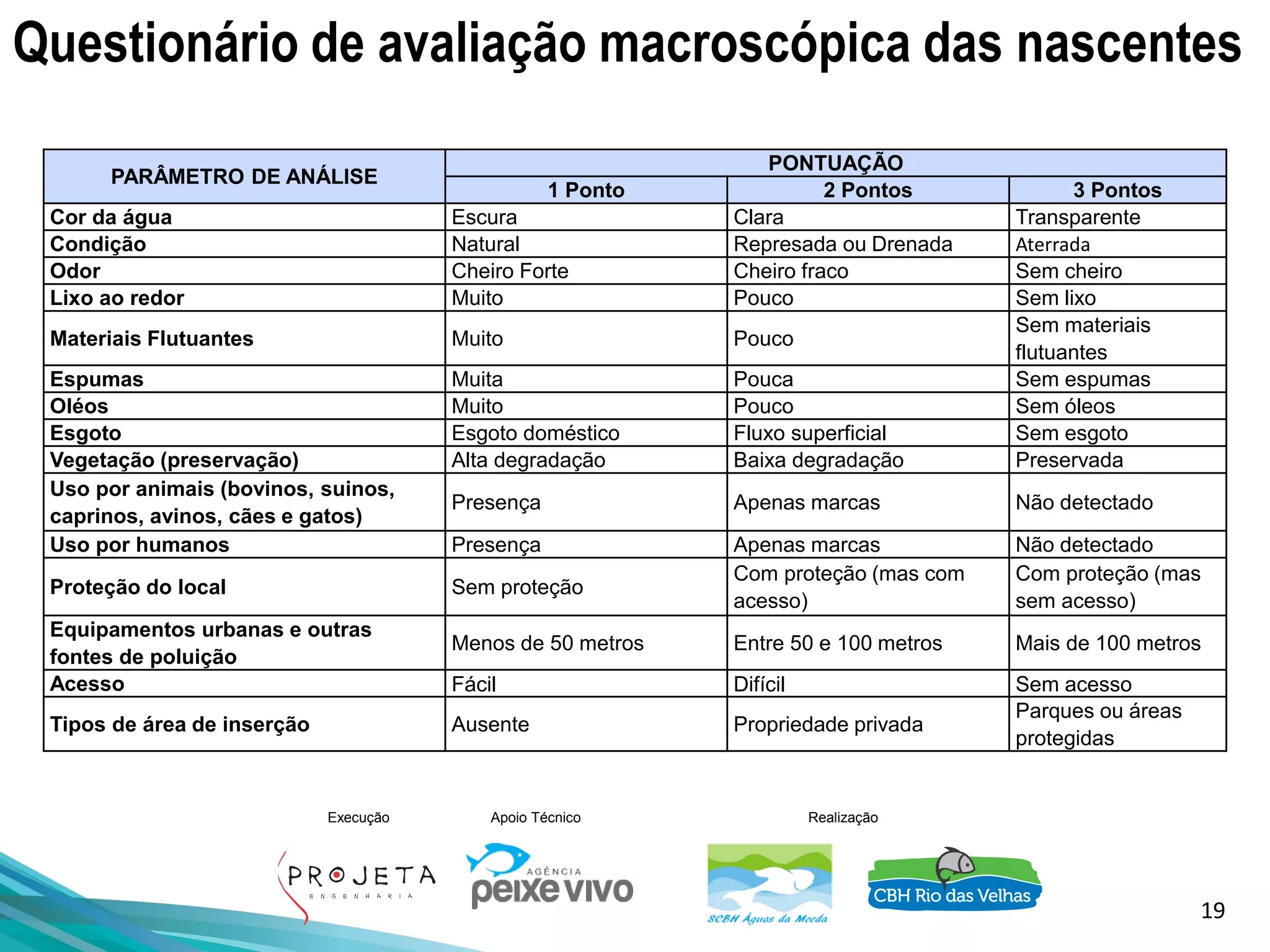

Questionário de avaliação macroscópica das nascentes
PARÂMETRO DE ANÁLISE
PONTUAÇÃO
1 Ponto 2 Pontos 3 Pontos
Cor da água Escura Clara Transparente
Condição Natural Represada ou Drenada Aterrada
Odor Cheiro Forte Cheiro fraco Sem cheiro
Lixo ao redor Muito Pouco Sem lixo
Materiais Flutuantes Muito Pouco
Sem materiais
flutuantes
Espumas Muita Pouca Sem espumas
Oléos Muito Pouco Sem óleos
Esgoto Esgoto doméstico Fluxo superficial Sem esgoto
Vegetação (preservação) Alta degradação Baixa degradação Preservada
Uso por animais (bovinos, suinos,
caprinos, avinos, cães e gatos)
Presença Apenas marcas Não detectado
Uso por humanos Presença Apenas marcas Não detectado
Proteção do local Sem proteção
Com proteção (mas com
acesso)
Com proteção (mas
sem acesso)
Equipamentos urbanas e outras
fontes de poluição
Menos de 50 metros Entre 50 e 100 metros Mais de 100 metros
Acesso Fácil Difícil Sem acesso
Tipos de área de inserção Ausente Propriedade privada
Parques ou áreas
protegidas

20

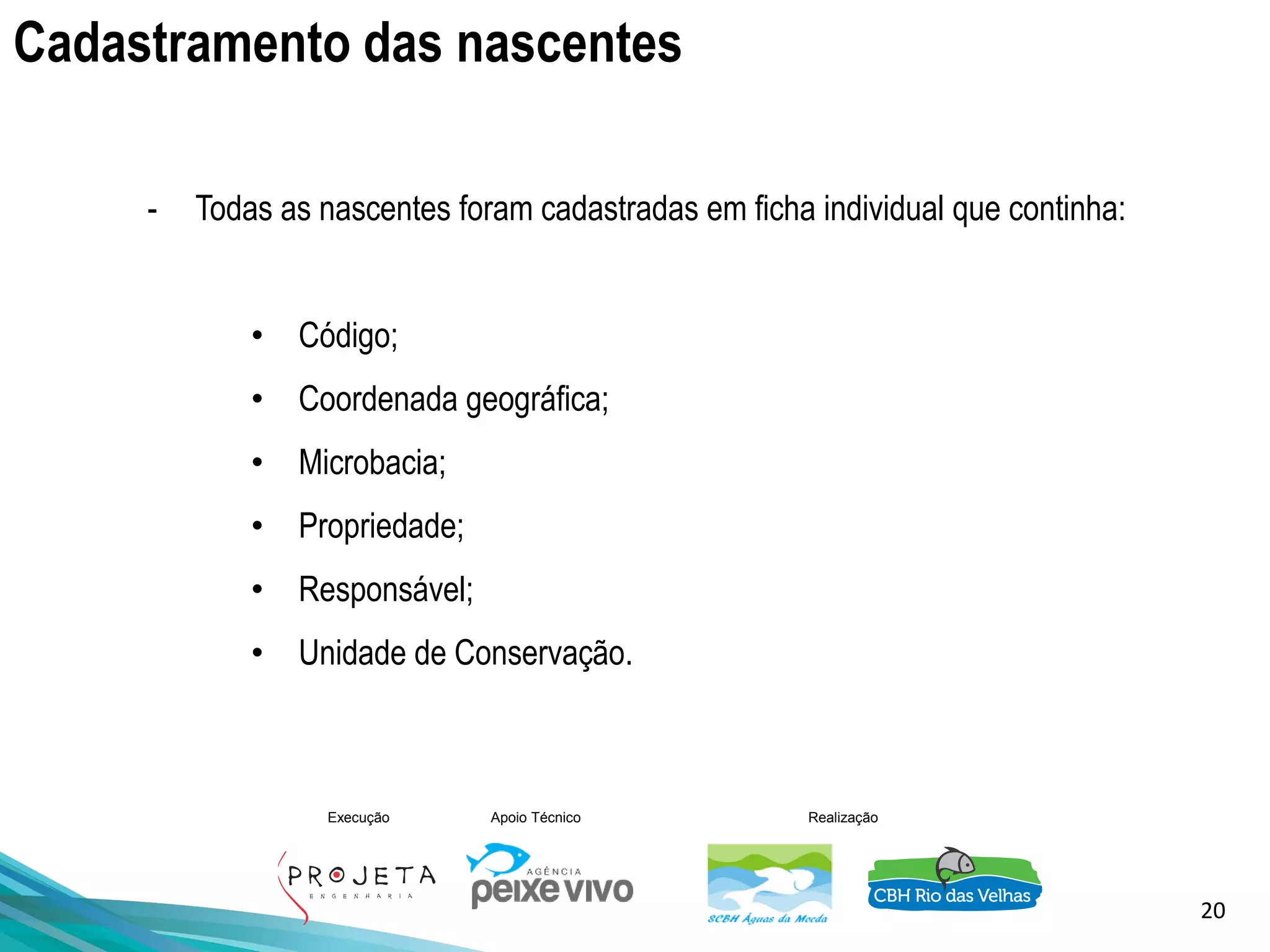

- Todas as nascentes foram cadastradas em ficha individual que continha:
• Código;
• Coordenada geográfica;
• Microbacia;
• Propriedade;
• Responsável;
• Unidade de Conservação.
Cadastramento das nascentes

21

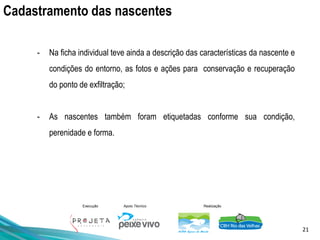

- Na ficha individual teve ainda a descrição das características da nascente e
condições do entorno, as fotos e ações para conservação e recuperação
do ponto de exfiltração;
- As nascentes também foram etiquetadas conforme sua condição,
perenidade e forma.

22

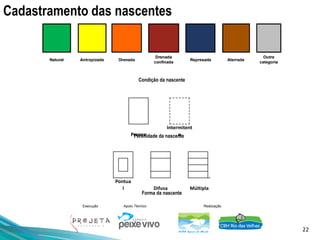

Perene
Intermitent
e
Pontua
l Difusa Múltipla
Condição da nascente
Perenidade da nascente
Forma da nascente

23

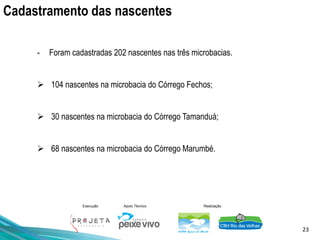

- Foram cadastradas 202 nascentes nas três microbacias.
➢ 104 nascentes na microbacia do Córrego Fechos;
➢ 30 nascentes na microbacia do Córrego Tamanduá;
➢ 68 nascentes na microbacia do Córrego Marumbé.

24

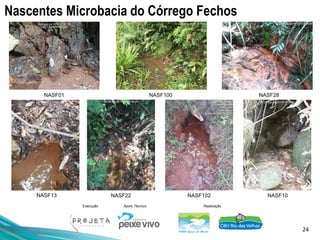

Nascentes Microbacia do Córrego Fechos
NASF01
NASF13 NASF22
NASF100
NASF102 NASF10
NASF28

25

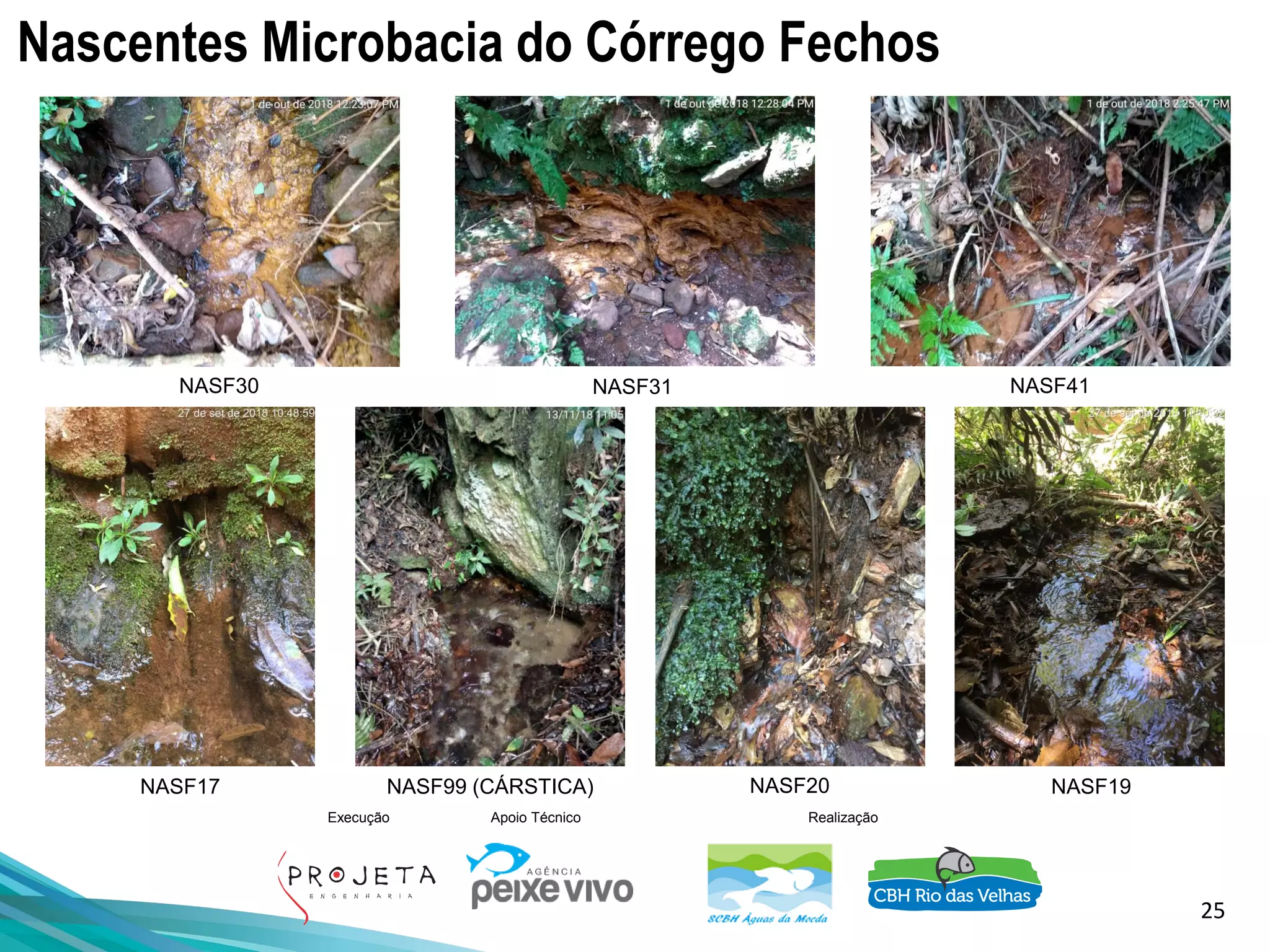

Nascentes Microbacia do Córrego Fechos
NASF30
NASF17 NASF99 (CÁRSTICA)
NASF31
NASF20 NASF19
NASF41

26

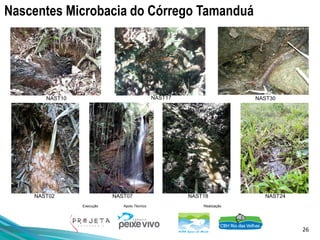

Nascentes Microbacia do Córrego Tamanduá
NAST10
NAST02 NAST07
NAST17
NAST18 NAST24
NAST30

27

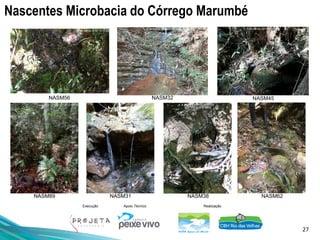

Nascentes Microbacia do Córrego Marumbé
NASM56
NASM89 NASM31
NASM32
NASM38 NASM62
NASM45

28

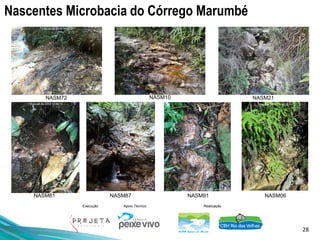

Nascentes Microbacia do Córrego Marumbé
NASM72
NASM81 NASM87
NASM10
NASM91 NASM06
NASM21

29
- Equipe técnica prevista no TDR incompatível com a realidade do trabalho
executado;
- Prazo para execução dos serviços muito curto, visto as peculiaridades dos
locais;
- Questões como a periculosidade do local não foram levadas em
consideração no momento da elaboração do TDR.
Desafios encontrados ao longo da execução do trabalho
– Termo de Referência (TDR)

30

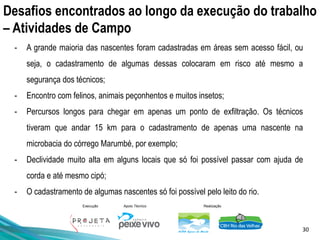

- A grande maioria das nascentes foram cadastradas em áreas sem acesso fácil, ou
seja, o cadastramento de algumas dessas colocaram em risco até mesmo a
segurança dos técnicos;
- Encontro com felinos, animais peçonhentos e muitos insetos;
- Percursos longos para chegar em apenas um ponto de exfiltração. Os técnicos
tiveram que andar 15 km para o cadastramento de apenas uma nascente na
microbacia do córrego Marumbé, por exemplo;
- Declividade muito alta em alguns locais que só foi possível passar com ajuda de
corda e até mesmo cipó;
- O cadastramento de algumas nascentes só foi possível pelo leito do rio.
Desafios encontrados ao longo da execução do trabalho
– Atividades de Campo

31

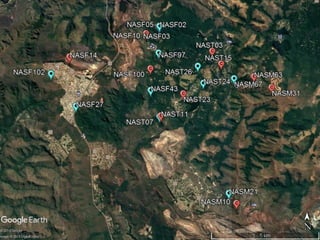

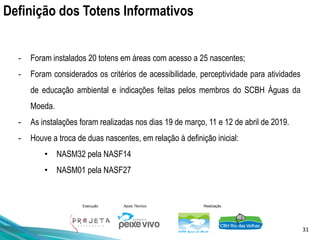

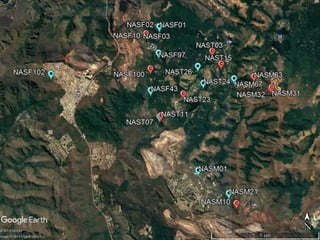

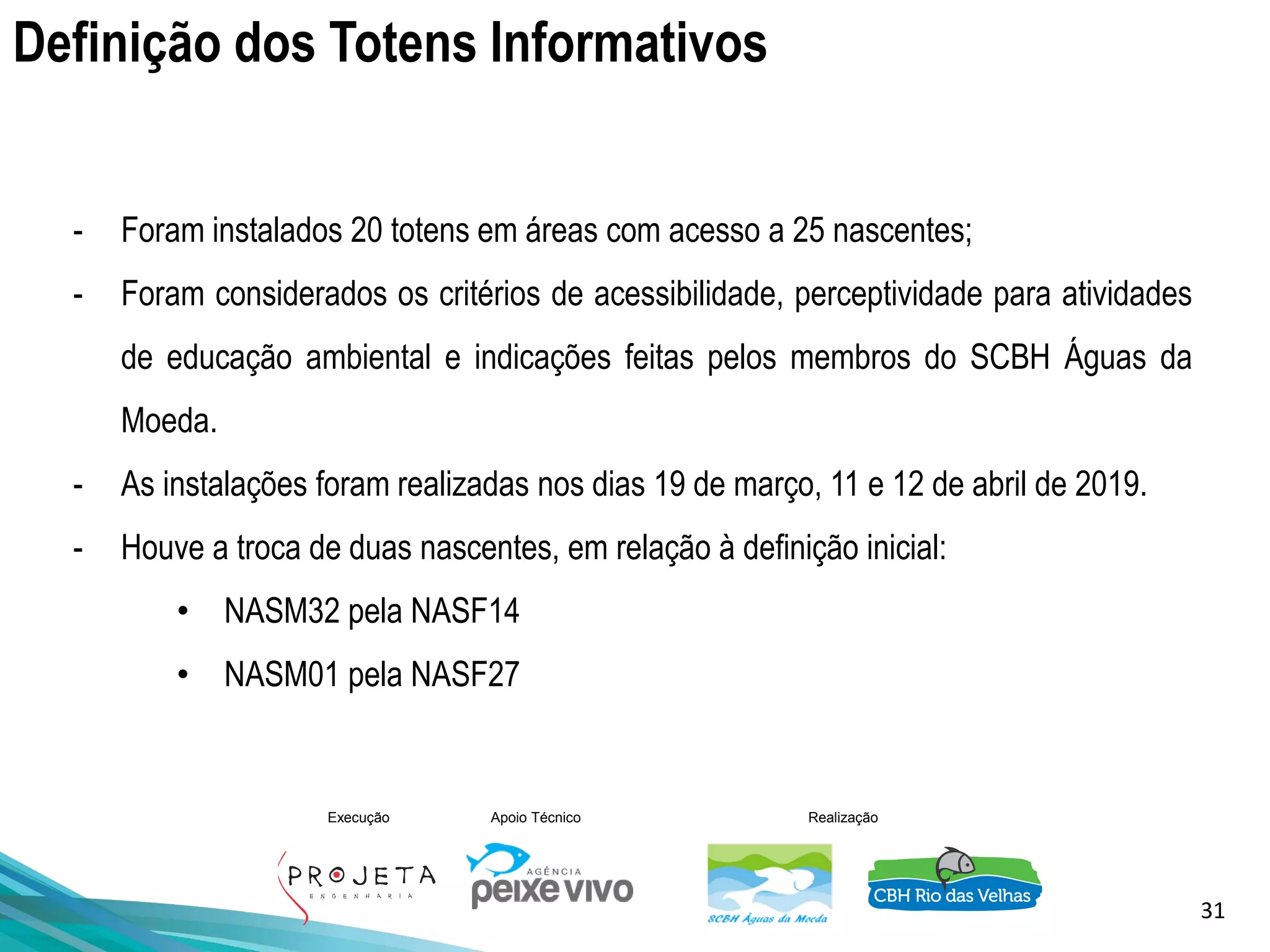

- Foram instalados 20 totens em áreas com acesso a 25 nascentes;
- Foram considerados os critérios de acessibilidade, perceptividade para atividades
de educação ambiental e indicações feitas pelos membros do SCBH Águas da
Moeda.
- As instalações foram realizadas nos dias 19 de março, 11 e 12 de abril de 2019.
- Houve a troca de duas nascentes, em relação à definição inicial:
• NASM32 pela NASF14
• NASM01 pela NASF27
Definição dos Totens Informativos

32

33

34

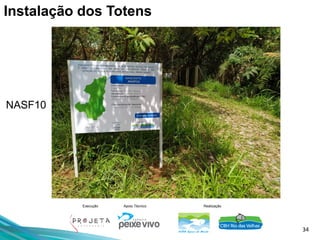

Instalação dos Totens
NASF10

35

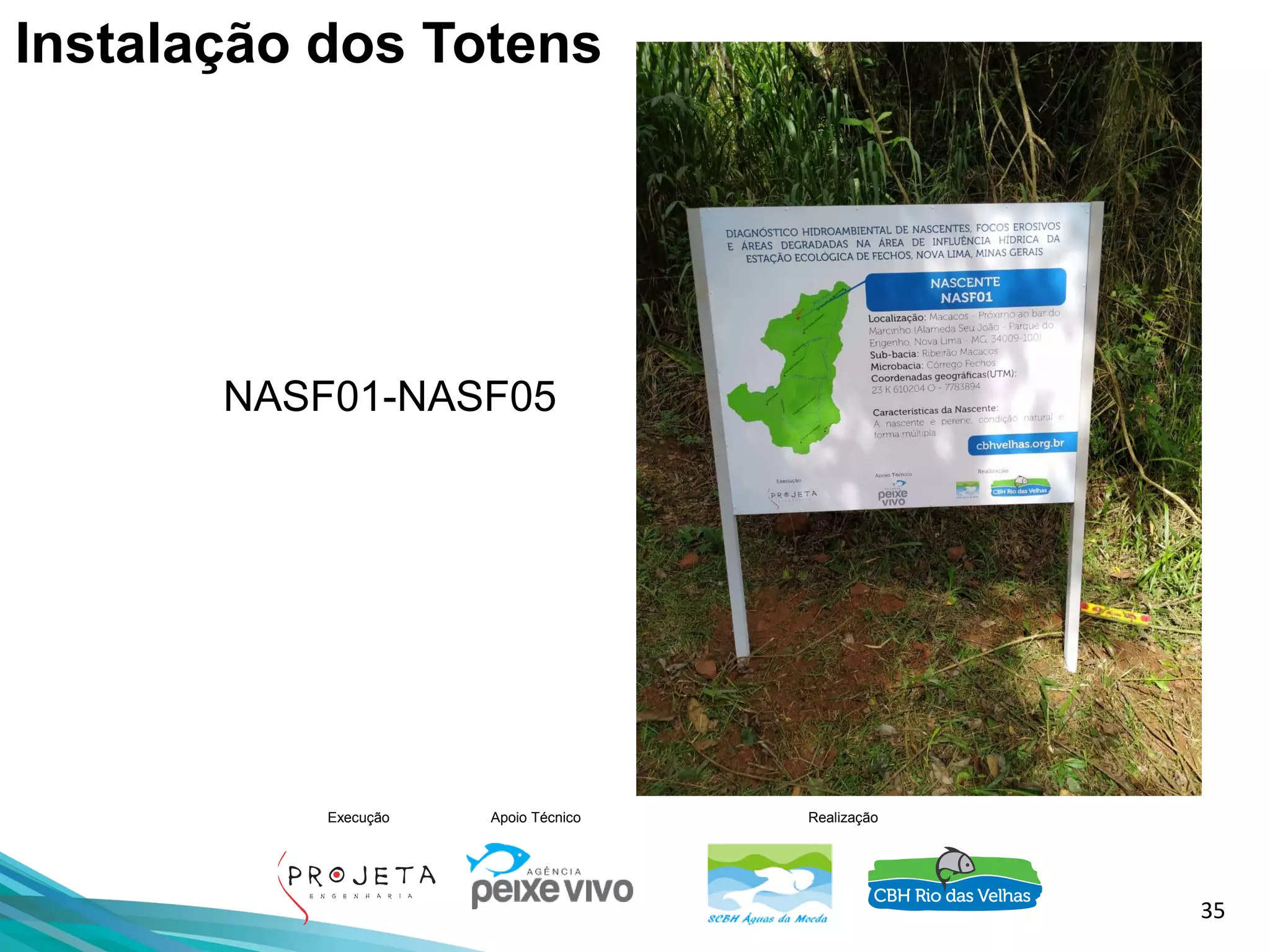

NASF01-NASF05

36

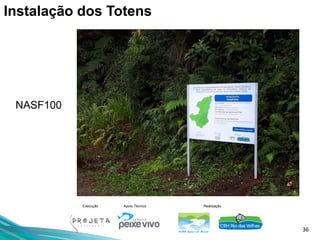

NASF100

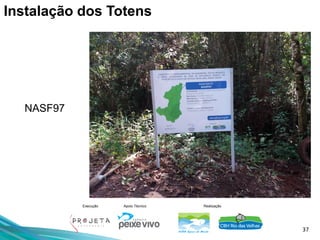

37
NASF97

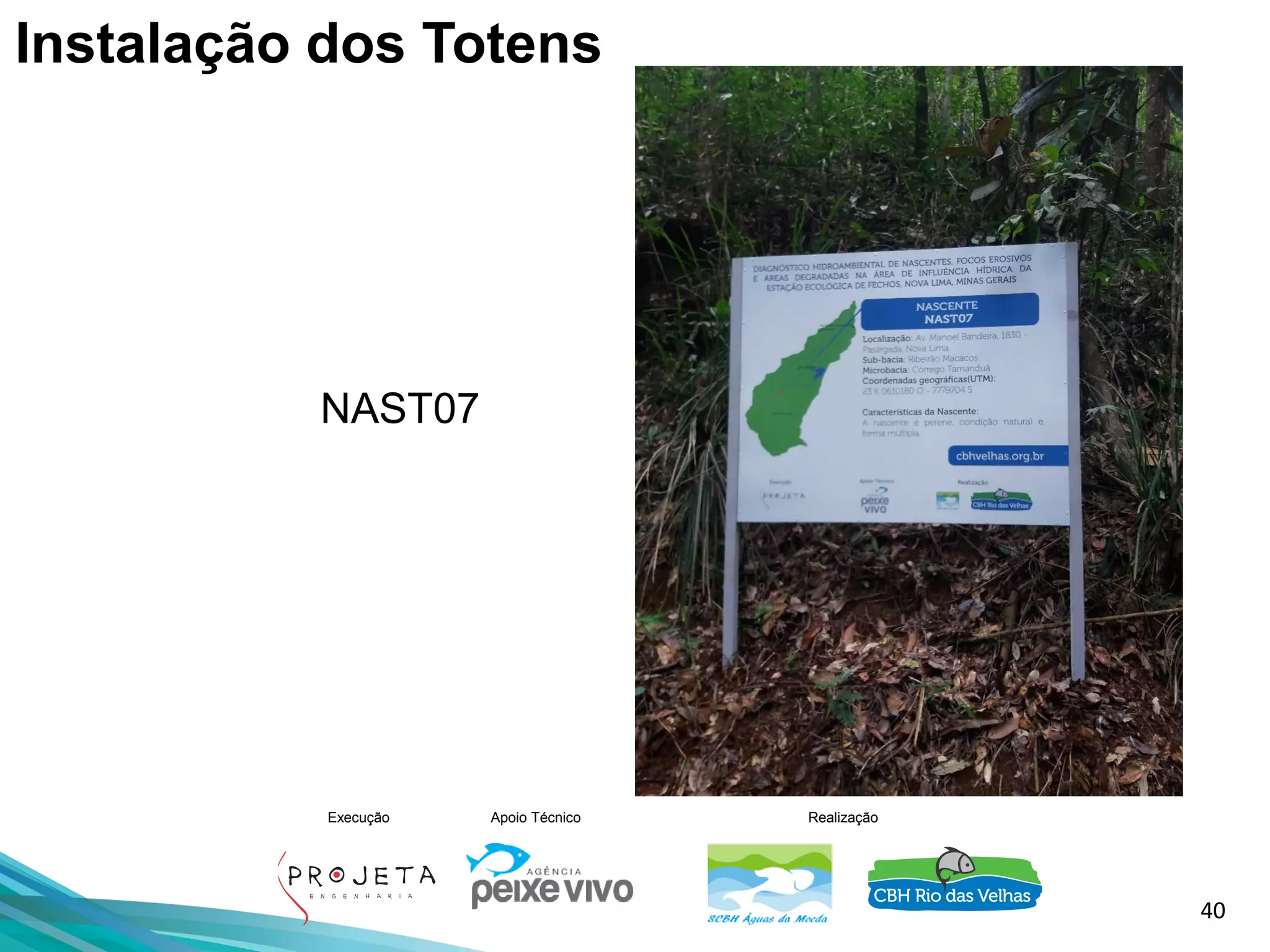

38

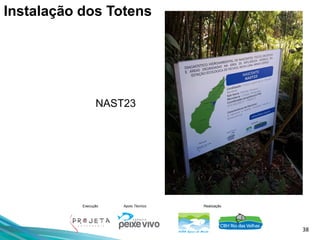

NAST23

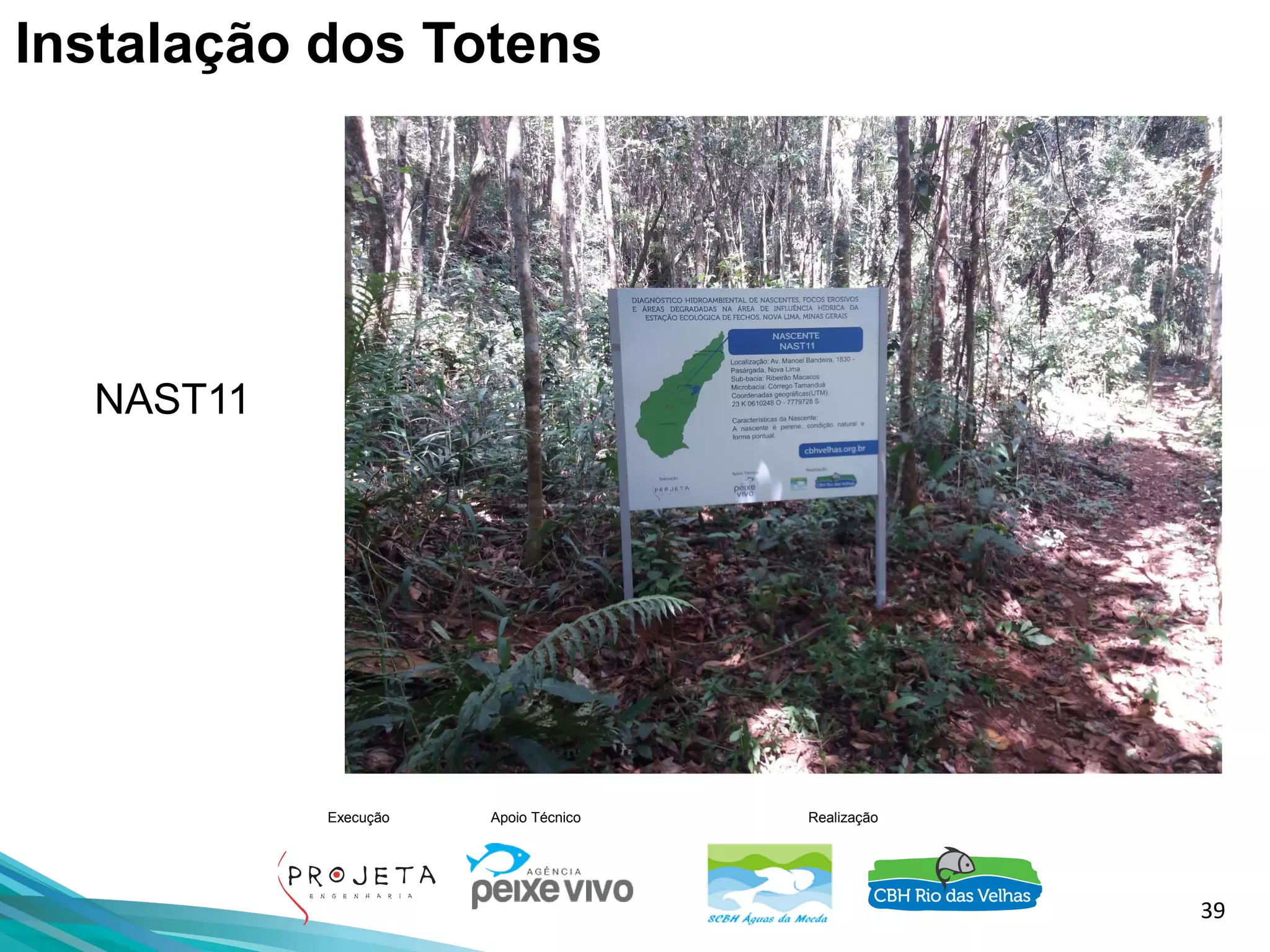

39
NAST11

40
NAST07

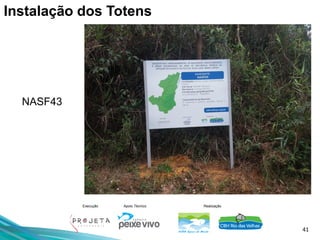

41
NASF43

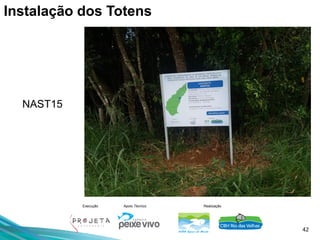

42
NAST15

43

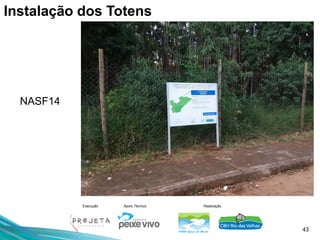

NASF14

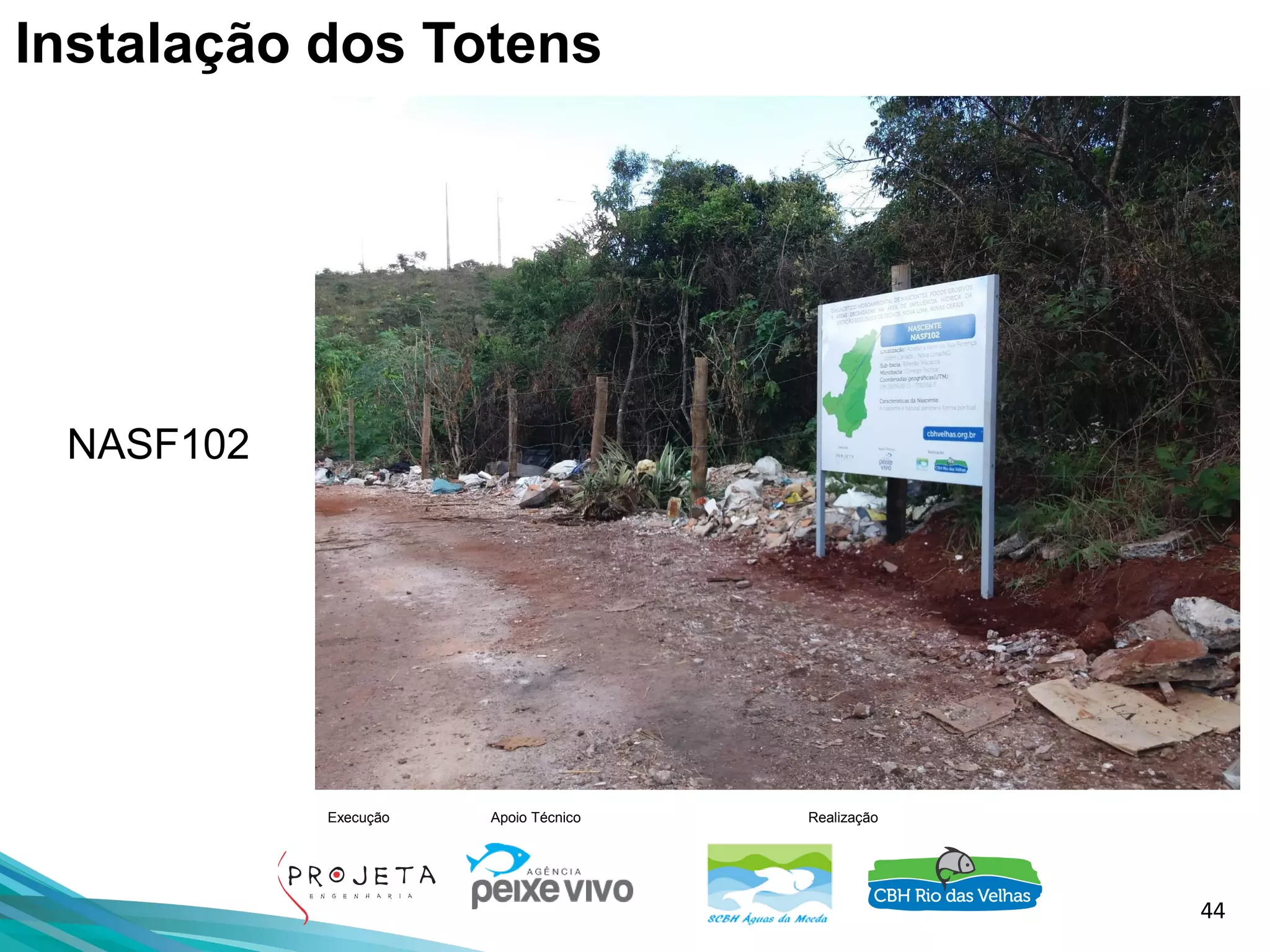

44
NASF102

45

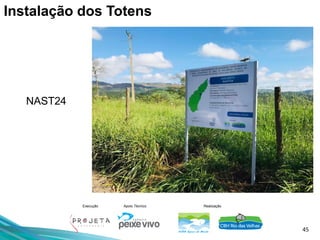

NAST24

46

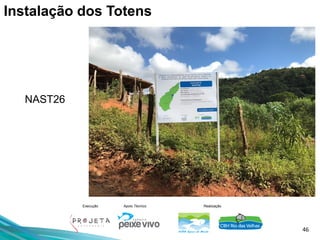

NAST26

47

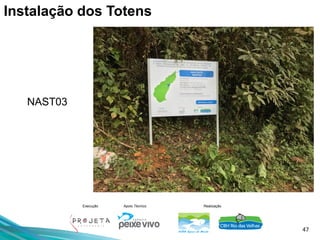

NAST03

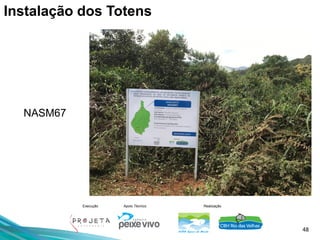

48
NASM67

49

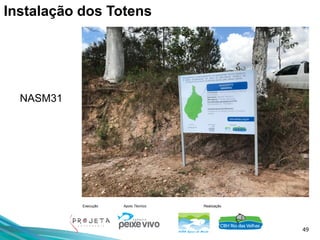

NASM31

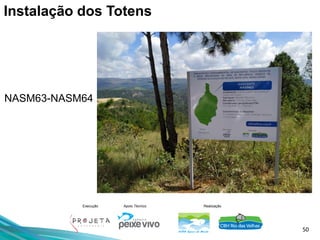

50

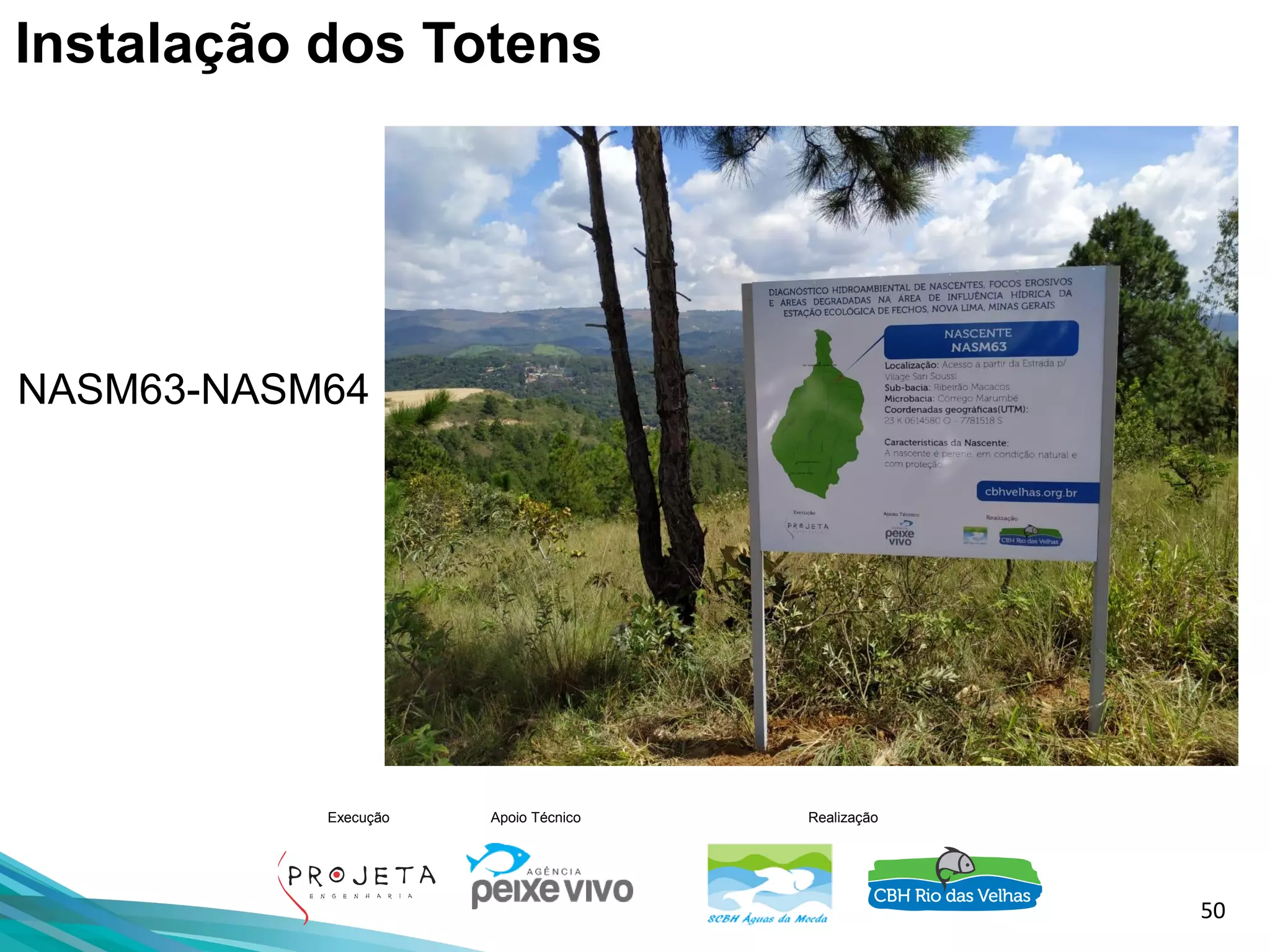

NASM63-NASM64

51

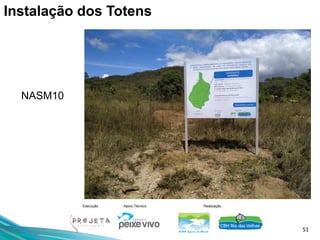

NASM10

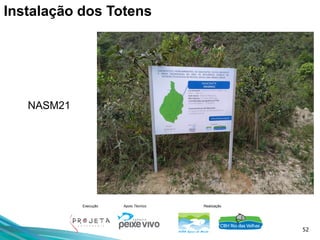

52
NASM21

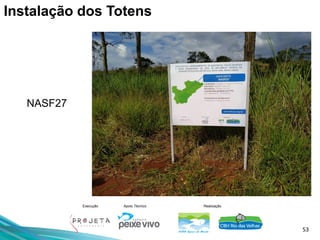

53
NASF27

54

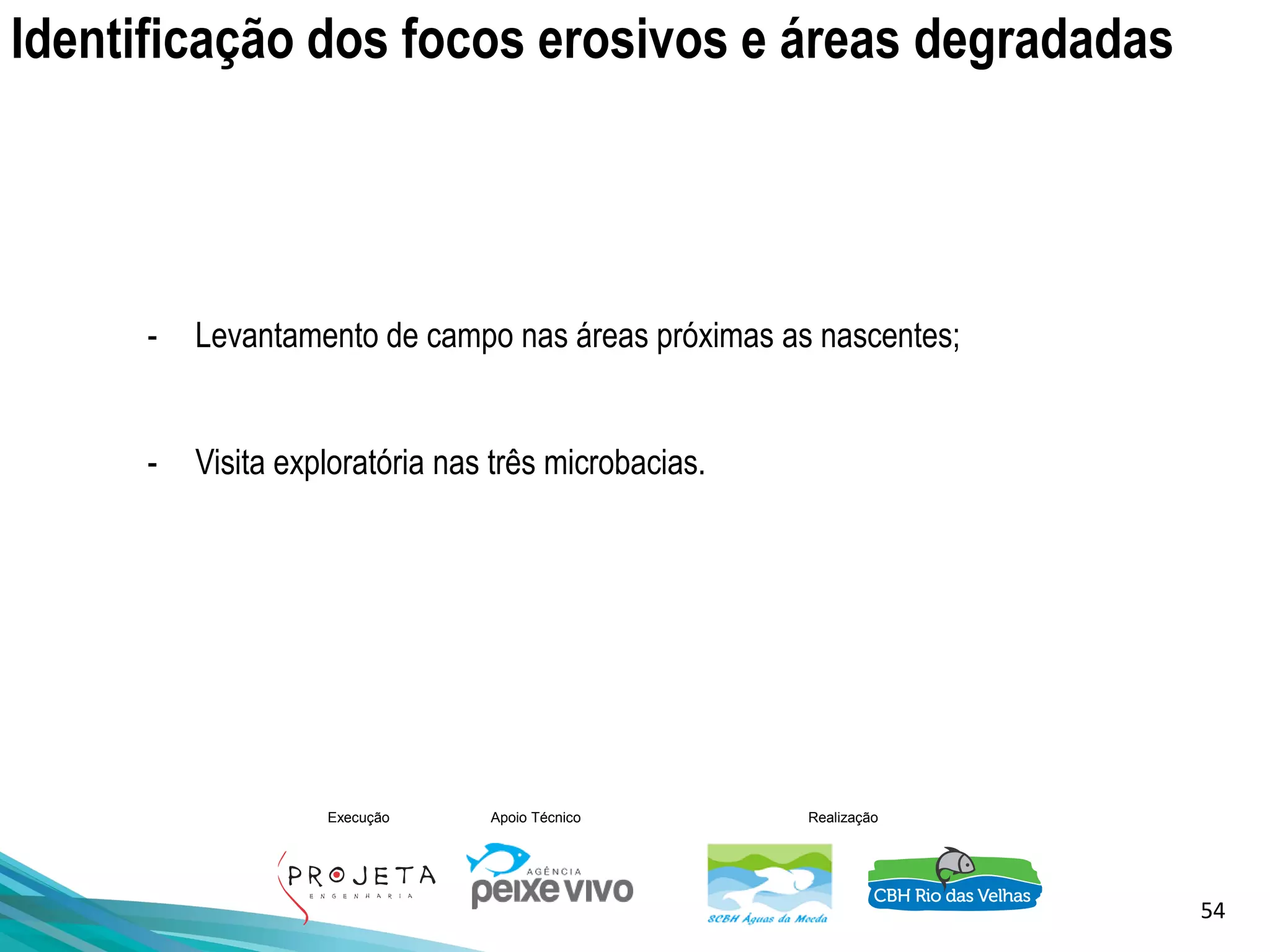

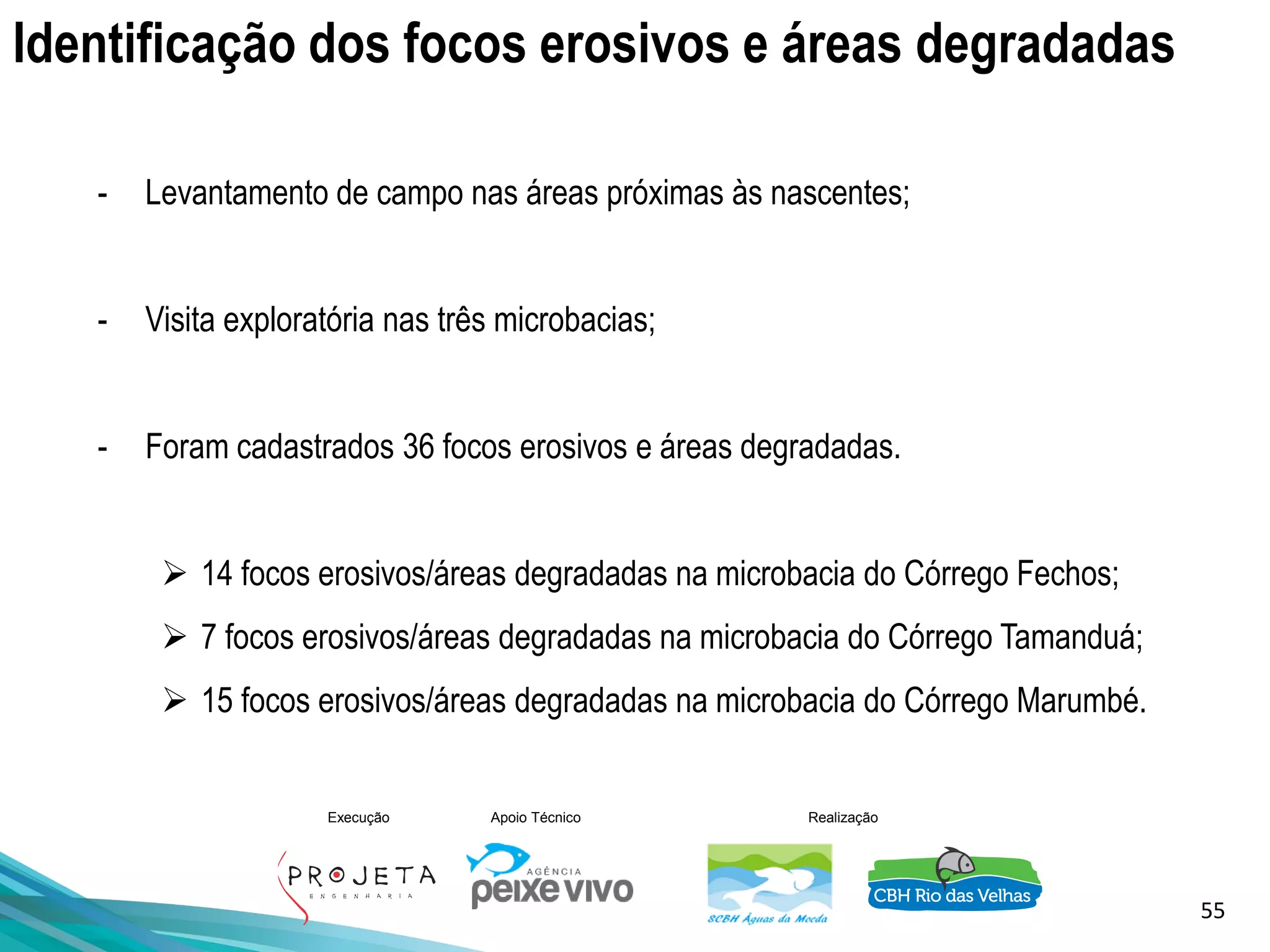

Identificação dos focos erosivos e áreas degradadas
- Levantamento de campo nas áreas próximas as nascentes;
- Visita exploratória nas três microbacias.

55
Identificação dos focos erosivos e áreas degradadas
- Levantamento de campo nas áreas próximas às nascentes;
- Visita exploratória nas três microbacias;
- Foram cadastrados 36 focos erosivos e áreas degradadas.
➢ 14 focos erosivos/áreas degradadas na microbacia do Córrego Fechos;
➢ 7 focos erosivos/áreas degradadas na microbacia do Córrego Tamanduá;
➢ 15 focos erosivos/áreas degradadas na microbacia do Córrego Marumbé.

56

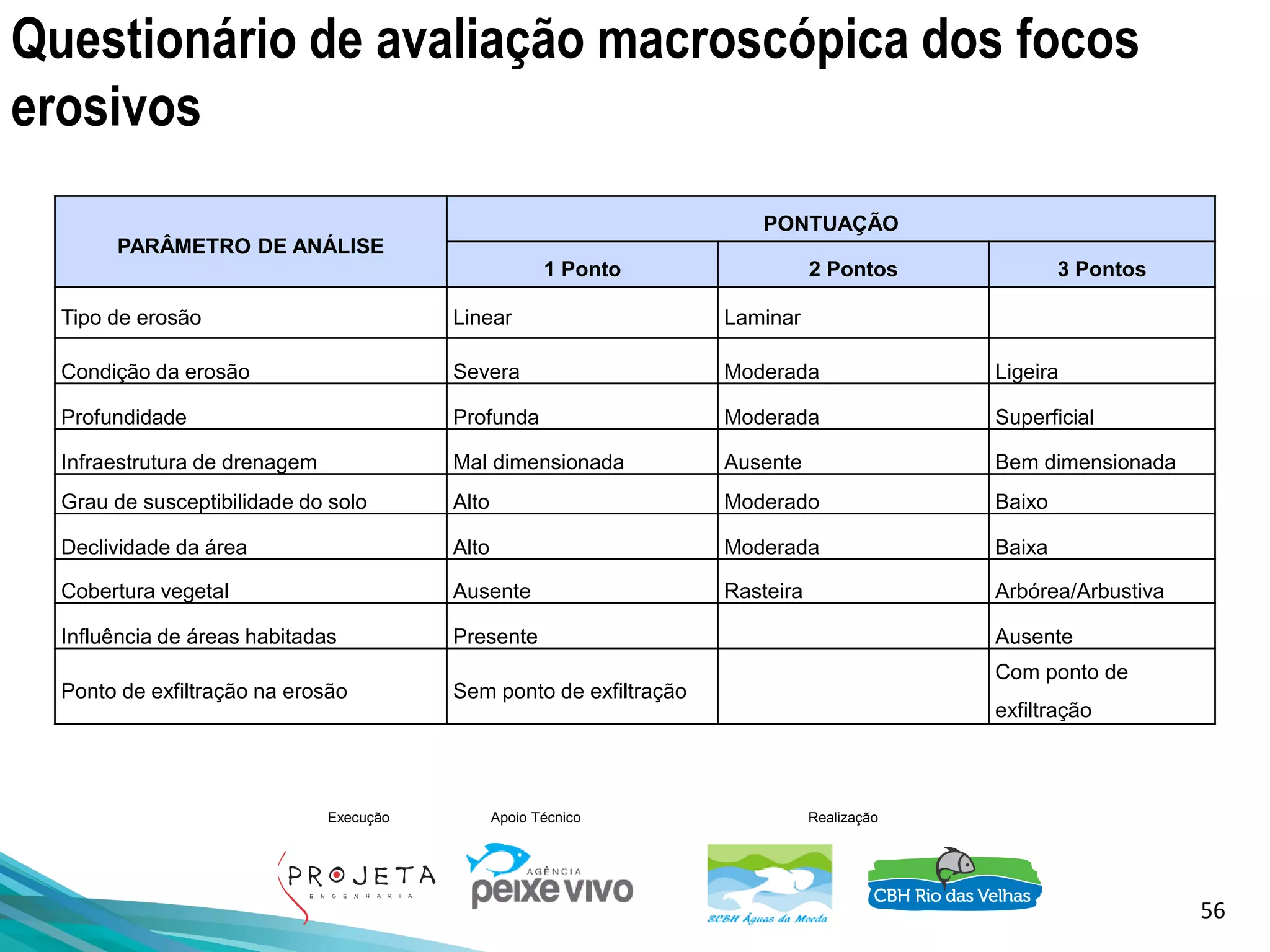

Questionário de avaliação macroscópica dos focos
erosivos
PONTUAÇÃO
Tipo de erosão Linear Laminar
Condição da erosão Severa Moderada Ligeira
Profundidade Profunda Moderada Superficial
Infraestrutura de drenagem Mal dimensionada Ausente Bem dimensionada
Grau de susceptibilidade do solo Alto Moderado Baixo
Declividade da área Alto Moderada Baixa
Cobertura vegetal Ausente Rasteira Arbórea/Arbustiva
Influência de áreas habitadas Presente Ausente
Ponto de exfiltração na erosão Sem ponto de exfiltração
Com ponto de
exfiltração

57

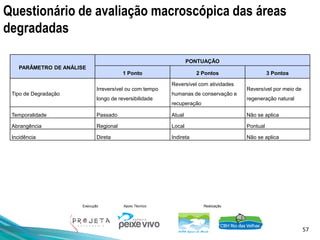

Questionário de avaliação macroscópica das áreas
degradadas
PONTUAÇÃO
Tipo de Degradação
Irreversível ou com tempo
longo de reversibilidade
Reversível com atividades
humanas de conservação e
recuperação
Reversível por meio de
regeneração natural
Temporalidade Passado Atual Não se aplica
Abrangência Regional Local Pontual
Incidência Direta Indireta Não se aplica

58

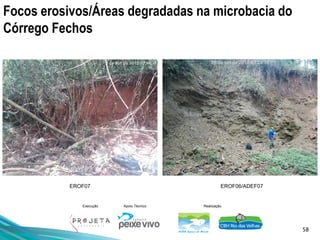

Focos erosivos/Áreas degradadas na microbacia do
Córrego Fechos
EROF07 EROF06/ADEF07

59

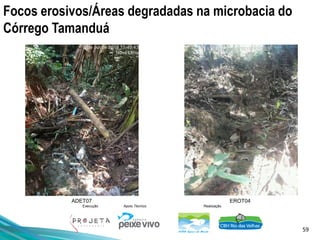

Córrego Tamanduá
ADET07 EROT04

60

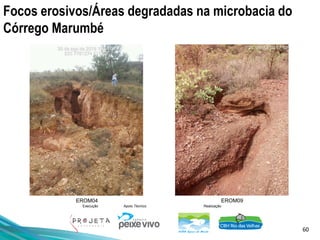

Córrego Marumbé
EROM04 EROM09

61

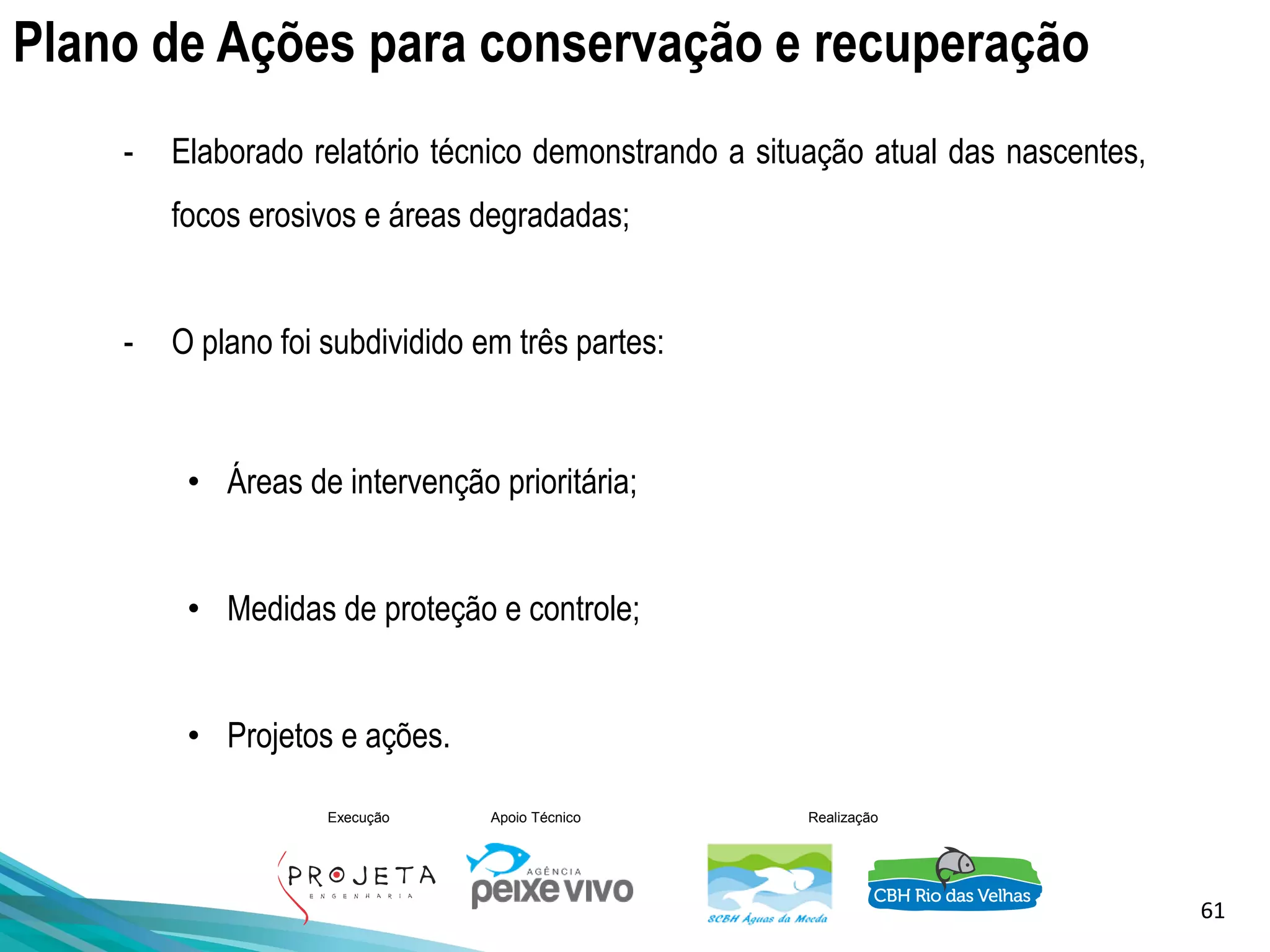

Plano de Ações para conservação e recuperação
- Elaborado relatório técnico demonstrando a situação atual das nascentes,
focos erosivos e áreas degradadas;
- O plano foi subdividido em três partes:
• Áreas de intervenção prioritária;
• Medidas de proteção e controle;
• Projetos e ações.

62

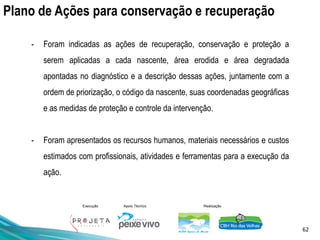

- Foram indicadas as ações de recuperação, conservação e proteção a
serem aplicadas a cada nascente, área erodida e área degradada
apontadas no diagnóstico e a descrição dessas ações, juntamente com a
ordem de priorização, o código da nascente, suas coordenadas geográficas
e as medidas de proteção e controle da intervenção.
- Foram apresentados os recursos humanos, materiais necessários e custos
estimados com profissionais, atividades e ferramentas para a execução da
ação.

63

64

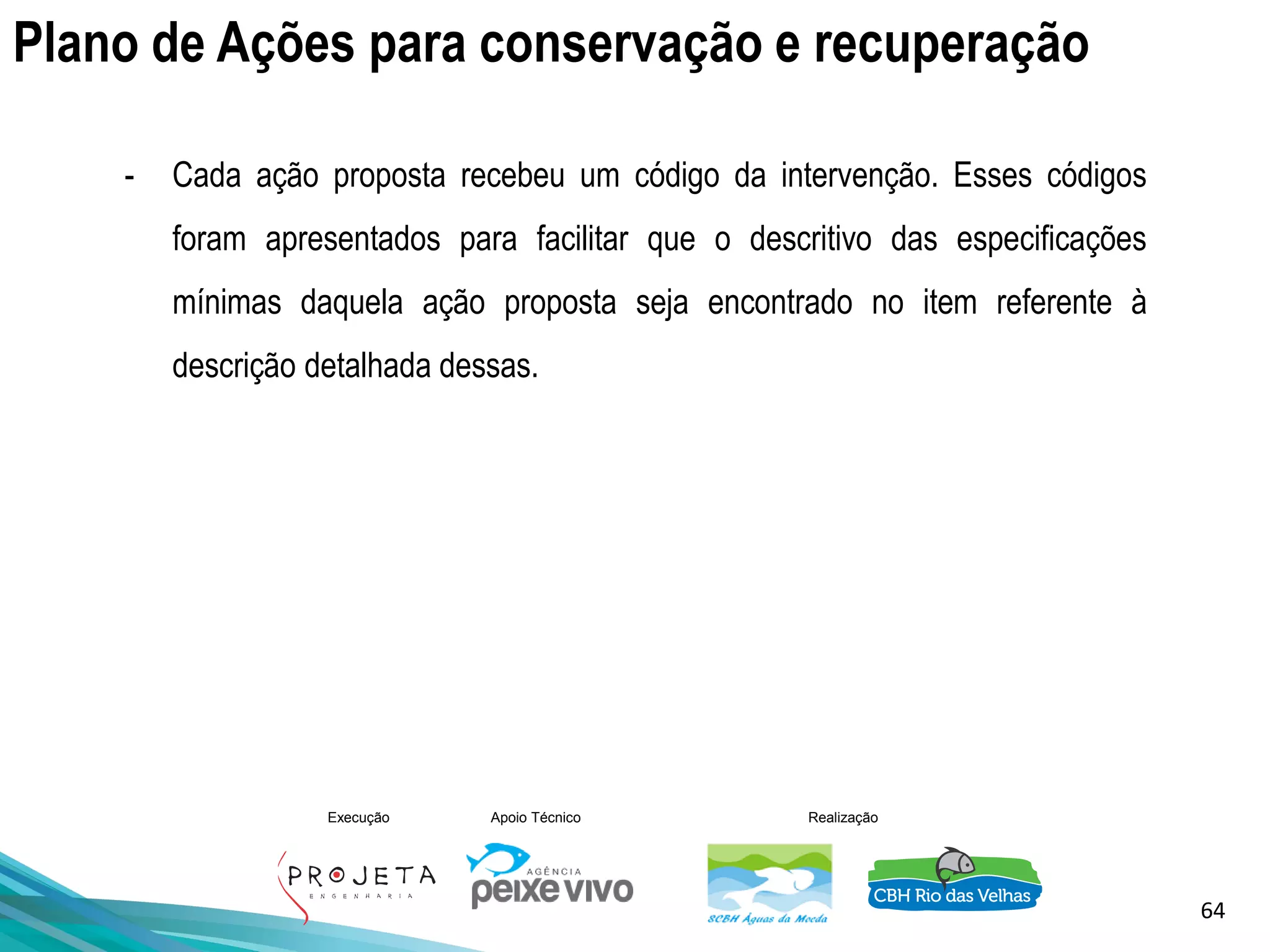

- Cada ação proposta recebeu um código da intervenção. Esses códigos
foram apresentados para facilitar que o descritivo das especificações
mínimas daquela ação proposta seja encontrado no item referente à
descrição detalhada dessas.

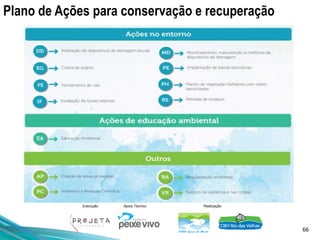

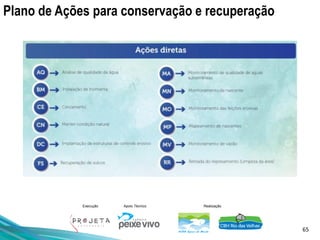

65

66

67
Produto 5
Catálogo de Nascentes, Focos Erosivos e Áreas Degradadas
Com base nos estudos, diagnósticos e pesquisas, o Catálogo teve o
intuito de catalogar, informar e apontar os locais onde foram
cadastradas nascentes, focos erosivos e áreas degradadas nas
microbacias dos córregos Fechos, Tamanduá e Marumbé,
localizadas na região de Nova Lima/MG.
O Catálogo foi dividido pelas microbacias. Enumerando cada uma,
apontando a sua localização, com mapas, informações de
preservação, focos erosivos, áreas degradadas e de cada nascente.

68

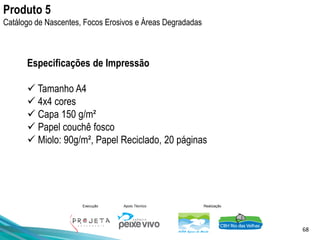

Especificações de Impressão
✓ Tamanho A4
✓ 4x4 cores
✓ Capa 150 g/m²
✓ Papel couchê fosco
✓ Miolo: 90g/m², Papel Reciclado, 20 páginas
Produto 5

69

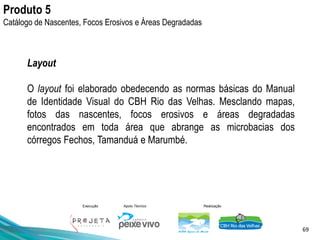

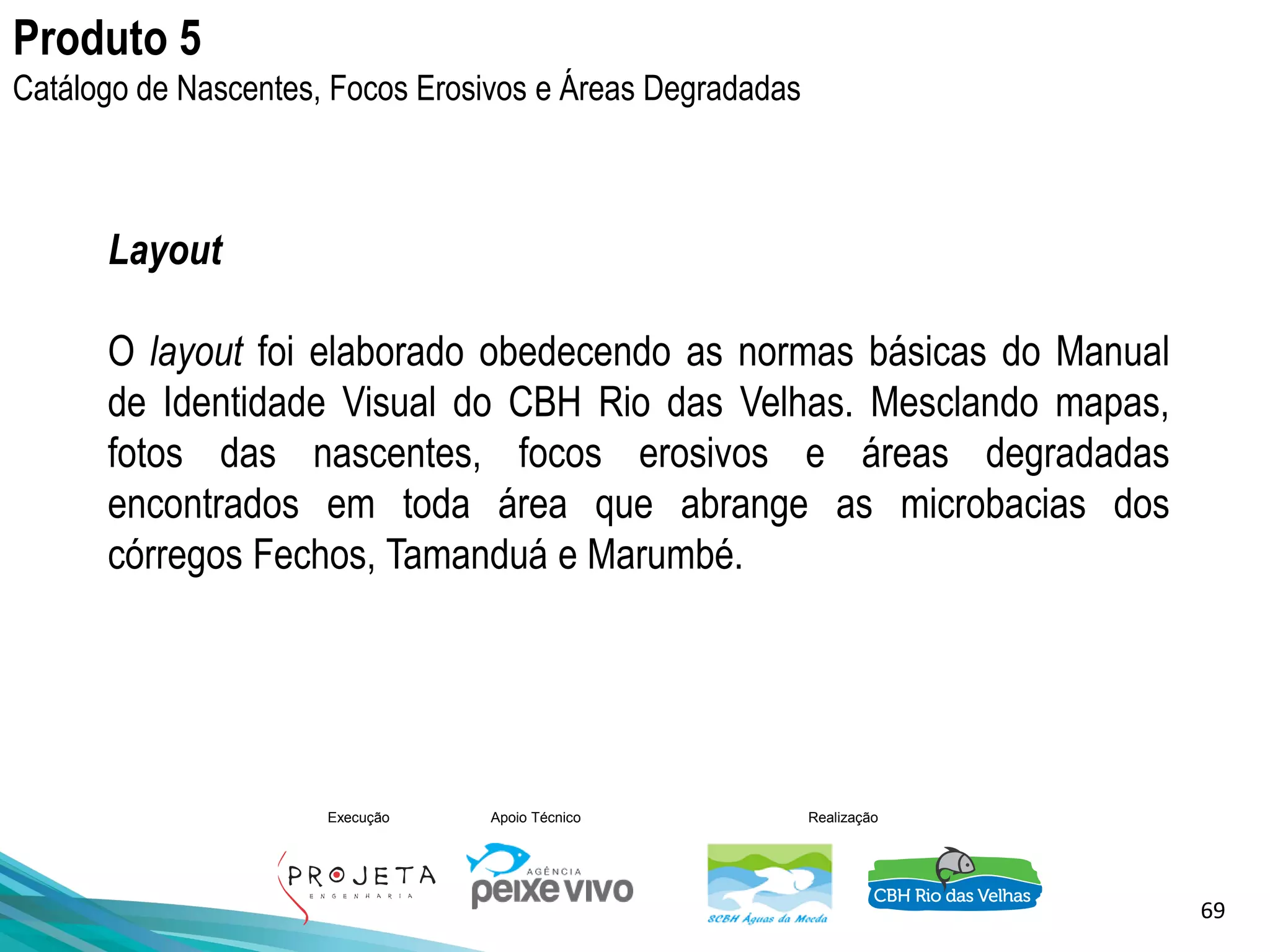

Layout
O layout foi elaborado obedecendo as normas básicas do Manual
de Identidade Visual do CBH Rio das Velhas. Mesclando mapas,
fotos das nascentes, focos erosivos e áreas degradadas
encontrados em toda área que abrange as microbacias dos
córregos Fechos, Tamanduá e Marumbé.
Produto 5

70

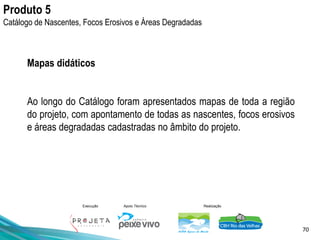

Mapas didáticos
Ao longo do Catálogo foram apresentados mapas de toda a região
do projeto, com apontamento de todas as nascentes, focos erosivos
e áreas degradadas cadastradas no âmbito do projeto.
Produto 5

71
Produto 5

72
Obrigada!

Reuniao final fechos 30_04_2019

Mais conteúdo relacionado

Mais procurados

Semelhante a Reuniao final fechos 30_04_2019

Mais de CBH Rio das Velhas

Reuniao final fechos 30_04_2019
