O documento discute a gestão de reservatórios no Alto Rio das Velhas, incluindo: 1) Caracterização da bacia hidrográfica e dos postos de monitoramento da PCH Rio de Pedras. 2) Curvas de vazão e permanência de descargas na região. 3) Potencial para a PCH Rio de Pedras implementar uma política operacional especial em anos secos, aumentando a vazão a jusante por até 30 dias.

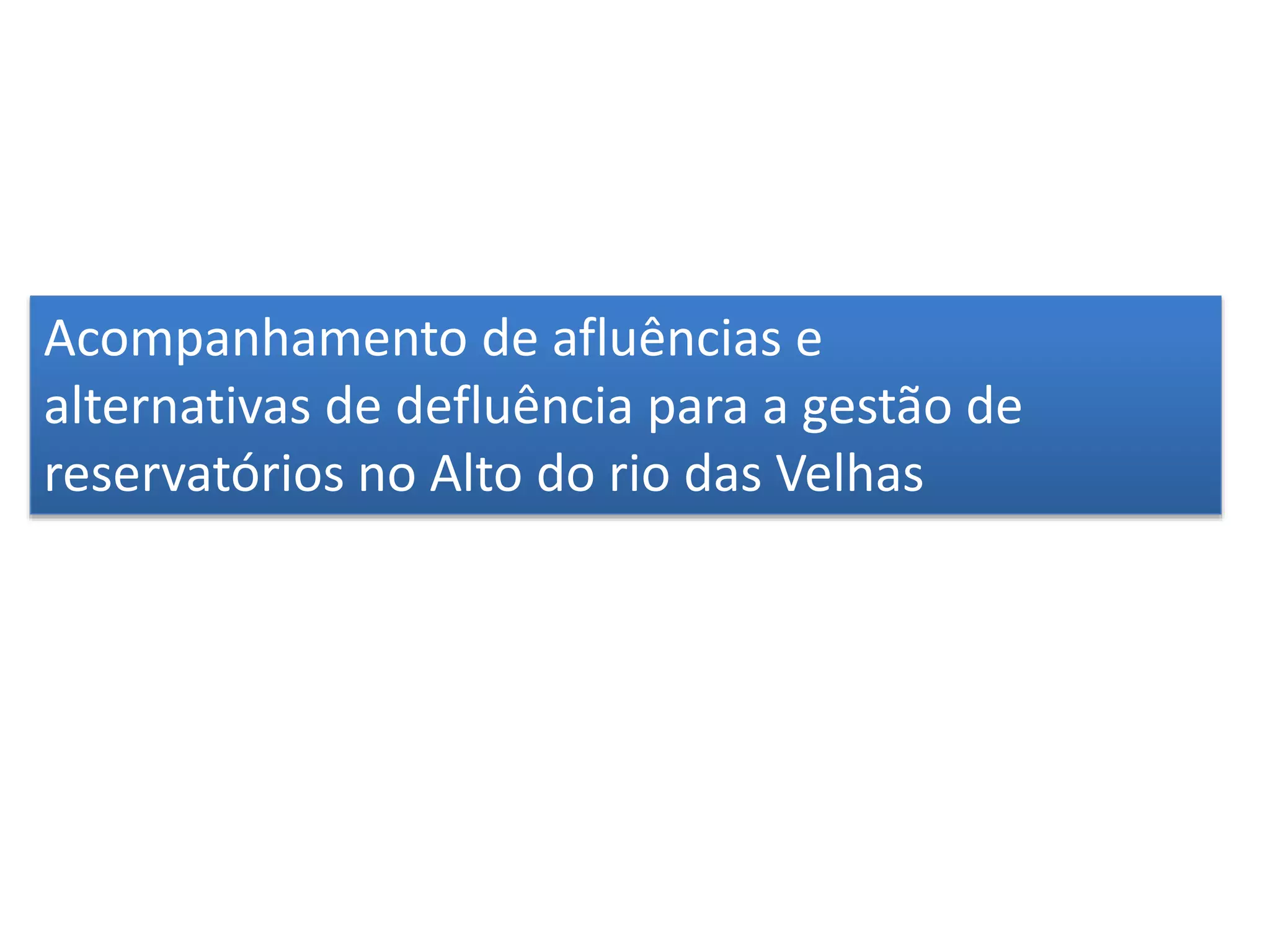

1. Acompanhamento de afluências e
alternativas de defluência para a gestão de
reservatórios no Alto do rio das Velhas

2. PCH RIO DE PEDRAS
Vista aérea do empreendimento: reservatório, barramento e Casa de força

3. PCH RIO DE PEDRAS

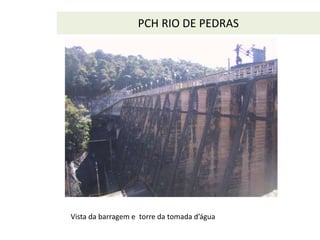

Vista da barragem e torre da tomada d’água

4. PCH RIO DE PEDRAS

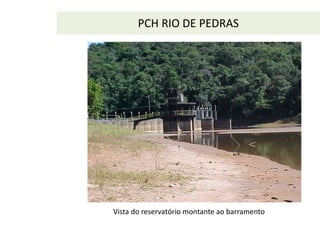

Vista do reservatório montante ao barramento

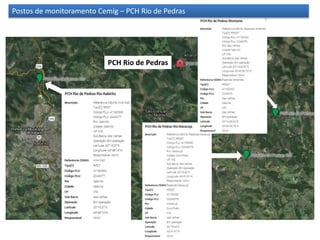

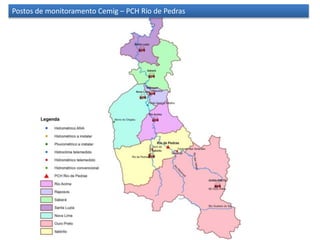

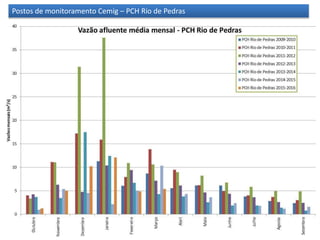

5. Postos de monitoramento Cemig – PCH Rio de Pedras

6. Postos de monitoramento Cemig – PCH Rio de Pedras
PCH Rio de Pedras

7. PCH RIO DE PEDRAS
Caracterização Pluviométrica da bacia– PCH
Rio de Pedras

8. PCH RIO DE PEDRAS

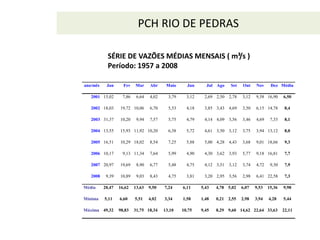

ano/mês Jan Fev Mar Abr Maio Jun Jul Ago Set Out Nov Dez Média
2001 15,02 7,86 6,64 4,02 3,79 3,12 2,69 2,50 2,78 3,12 9,58 16,90 6,50
2002 18,03 19,72 10,06 6,70 5,53 4,18 3,85 3,43 4,69 3,50 6,15 14,78 8,4
2003 31,37 10,20 9,94 7,57 5,75 4,79 4,14 4,09 3,56 3,46 4,69 7,33 8,1
2004 13,55 15,93 11,92 10,20 6,38 5,72 4,61 3,50 3,12 3,75 3,94 13,12 8,0
2005 16,51 10,29 18,02 8,54 7,25 5,88 5,00 4,28 4,43 3,68 9,01 18,66 9,3
2006 10,17 9,13 11,34 7,64 5,99 4,90 4,30 3,62 3,93 5,77 9,18 16,81 7,7
2007 20,97 19,69 8,90 6,77 5,48 4,75 4,12 3,51 3,12 3,74 4,72 9,30 7,9
2008 9,39 10,89 9,03 8,43 4,75 3,81 3,20 2,95 3,56 2,98 6,41 22,58 7,3
Média 20,47 16,62 13,63 9,50 7,24 6,11 5,43 4,78 5,02 6,07 9,53 15,36 9,98
Mínima 5,11 6,60 5,51 4,02 3,34 1,58 1,48 0,21 2,55 2,98 3,94 4,28 5,44
Máxima 49,32 98,83 31,75 18,34 13,10 10,75 9,45 8,29 9,60 14,62 22,64 33,63 22,11
SÉRIE DE VAZÕES MÉDIAS MENSAIS ( m³/s )
Período: 1957 a 2008

9. PCH RIO DE PEDRAS
% Tempo QMM % Tempo QMM
Vazões <= Q (m³/s) Vazões <= Q (m³/s)
0% 99 50% 7,8
5% 23 55% 7,2
10% 18 60% 6,6
15% 16 65% 6,1
20% 13 70% 5,7
25% 12 75% 5,3
30% 11 80% 4,8
35% 9,8 85% 4,4
40% 9,0 90% 4,0
45% 8,3 95% 3,5
50% 7,8 100% 0,2

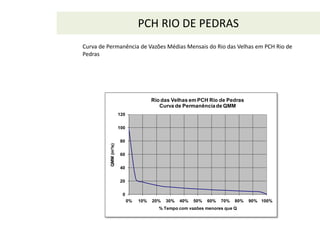

Curva de Permanência de Vazões Médias Mensais do Rio das Velhas em PCH Rio de Pedras

10. PCH RIO DE PEDRAS
Curva de Permanência de Vazões Médias Mensais do Rio das Velhas em PCH Rio de
Pedras
0
20
40
60
80
100
120
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
QMM(m³/s)
% Tempo com vazões menores que Q
Rio das Velhas em PCH Rio de Pedras
Curva de Permanênciade QMM

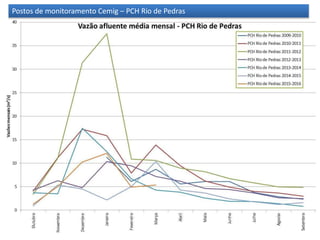

11. Postos de monitoramento Cemig – PCH Rio de Pedras

12. Postos de monitoramento Cemig – PCH Rio de Pedras

13. Características Operativas PCH Rio de Pedras
NA Max – 893,40 m
NA Min – 890,60 m
Máquinas – 1 x 4,6 MW
2 x 2,3 MW
Engolimento máximo pelas máquinas – 14 m³/s
Comportas de Serviço – 03 unidades – Vertimento máximo – 183 m³/s
Comportas de Emergência – 02 unidades – Vertimento máximo – 100 m³/s
Comporta do Túnel – 01 unidade – vertimento máximo – 602 m³/s
Reservatório Volumes:
Volume Projeto Atual % Redução
Total 24,2 hm³ 6,1 hm³ 75,42
Disponível
(volume útil)
17,7 hm³ 3,24 hm³ 81,69

14. Local: Área de drenagem (km²) Incremento (km²) participação de RPedras
Rio de Pedras 524 0 100,00
Rio Acima 1489,9 965,9 35,17
Nova Lima 1760 1236 29,77
Raposos 1930,3 1406,3 27,15
Sabará 2249,2 1725,2 23,30
Santa Luzia 2794,2 2270,2 18,75
Local: Área de drenagem (km²)
Itabirito 464,9
Participação da PCH Rio de Pedras para a bacia de jusante

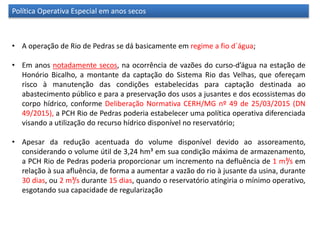

15. Política Operativa Especial em anos secos
• A operação de Rio de Pedras se dá basicamente em regime a fio d´água;
• Em anos notadamente secos, na ocorrência de vazões do curso-d’água na estação de
Honório Bicalho, a montante da captação do Sistema Rio das Velhas, que ofereçam
risco à manutenção das condições estabelecidas para captação destinada ao
abastecimento público e para a preservação dos usos a jusantes e dos ecossistemas do
corpo hídrico, conforme Deliberação Normativa CERH/MG nº 49 de 25/03/2015 (DN
49/2015), a PCH Rio de Pedras poderia estabelecer uma política operativa diferenciada
visando a utilização do recurso hídrico disponível no reservatório;
• Apesar da redução acentuada do volume disponível devido ao assoreamento,
considerando o volume útil de 3,24 hm³ em sua condição máxima de armazenamento,
a PCH Rio de Pedras poderia proporcionar um incremento na defluência de 1 m³/s em
relação à sua afluência, de forma a aumentar a vazão do rio à jusante da usina, durante
30 dias, ou 2 m³/s durante 15 dias, quando o reservatório atingiria o mínimo operativo,
esgotando sua capacidade de regularização

16. Requisitos Mínimos para o cumprimento da Política Operativa Especial
• Estabelecimento de um Acordo Operativo CEMIG, COPASA, ANGLO GOLD E VALE para
definição de critérios operacionais;
• A condição de armazenamento é determinante para se estabelecer a duração e o
período em que o reservatório poderá aumentar a defluência em relação à afluência;
• O acréscimo na vazão para jusante deve se dar, preferencialmente, por geração;
• Casos excepcionais de indisponibilidades de unidades geradoras ou dispositivos
vertedouros devem ser considerados e tratados excepcionalmente.
