1. A
Óptica
da
Visão...
... quantos
megapixels
tem o olho

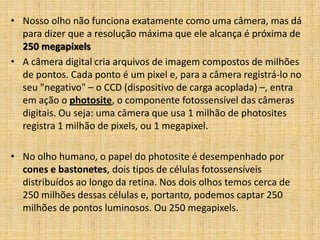

3. • Nosso olho não funciona exatamente como uma câmera, mas dá
para dizer que a resolução máxima que ele alcança é próxima de
250 megapixels
• A câmera digital cria arquivos de imagem compostos de milhões
de pontos. Cada ponto é um pixel e, para a câmera registrá-lo no
seu "negativo" – o CCD (dispositivo de carga acoplada) –, entra
em ação o photosite, o componente fotossensível das câmeras
digitais. Ou seja: uma câmera que usa 1 milhão de photosites
registra 1 milhão de pixels, ou 1 megapixel.
• No olho humano, o papel do photosite é desempenhado por
cones e bastonetes, dois tipos de células fotossensíveis
distribuídos ao longo da retina. Nos dois olhos temos cerca de
250 milhões dessas células e, portanto, podemos captar 250
milhões de pontos luminosos. Ou 250 megapixels.

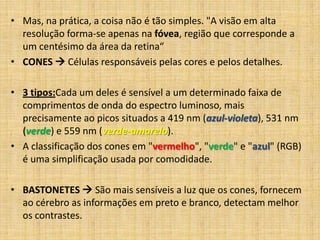

4. • Mas, na prática, a coisa não é tão simples. "A visão em alta
resolução forma-se apenas na fóvea, região que corresponde a
um centésimo da área da retina“
• CONES  Células responsáveis pelas cores e pelos detalhes.
• 3 tipos:Cada um deles é sensível a um determinado faixa de
comprimentos de onda do espectro luminoso, mais
precisamente ao picos situados a 419 nm (azul-violeta), 531 nm
(verde) e 559 nm (verde-amarelo).
• A classificação dos cones em "vermelho", "verde" e "azul" (RGB)
é uma simplificação usada por comodidade.
• BASTONETES  São mais sensíveis a luz que os cones, fornecem
ao cérebro as informações em preto e branco, detectam melhor
os contrastes.

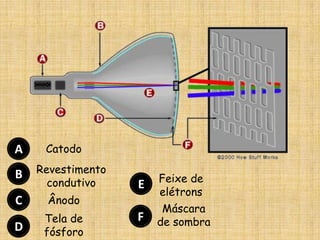

5. CatodoA
B
C
D
Revestimento
condutivo
Ânodo
Tela de
fósforo
E
F
Feixe de
elétrons
Máscara
de sombra

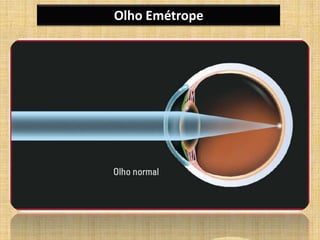

6. Olho Emétrope

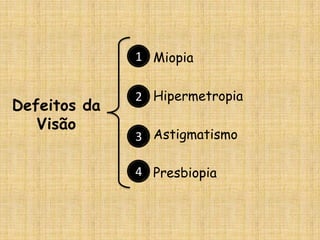

7. Defeitos da
Visão
Miopia
Hipermetropia
Astigmatismo
Presbiopia
3
2
1
4

8. Miopia

9. Miopia

10. Hipermetropia

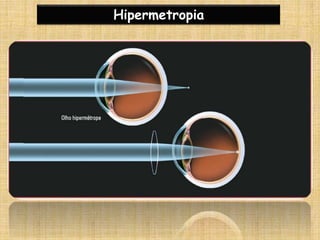

11. Hipermetropia

12. Astigmatismo

13. Astigmatismo

14. Presbiopia

15. Daltonismo
• O daltônico não consegue distinguir algumas cores das outras,
sendo mais comum não distinguir vermelho do verde
• Por que ocorre? Devido ausência ou menor número de alguns
tipos de CONES ou por uma perda de função parcial ou total
destes.

16. Daltonismo - Teste

17. Cirurgia Corretiva...
O que é Lasik?
• A técnica Lasik é um procedimento cirúrgico que corrige erros
refrativos (miopia, astigmatismo, hipermetropia) mudando a
forma da córnea e conseqüentemente o modo que a luz é focada
internamente. A cirurgia demora em média de 08 a 10 minutos,
em cada olho.

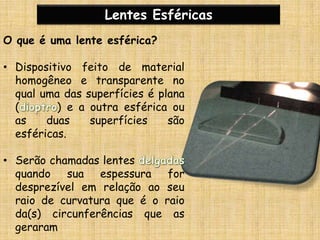

18. Lentes Esféricas
O que é uma lente esférica?
• Dispositivo feito de material
homogêneo e transparente no
qual uma das superfícies é plana
( ) e a outra esférica ou
as duas superfícies são
esféricas.
• Serão chamadas lentes
quando sua espessura for
desprezível em relação ao seu
raio de curvatura que é o raio
da(s) circunferências que as
geraram

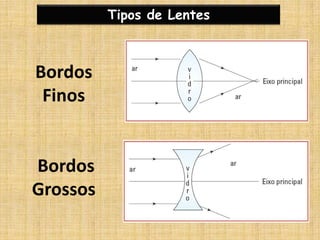

19. Bordos
Finos
Bordos
Grossos

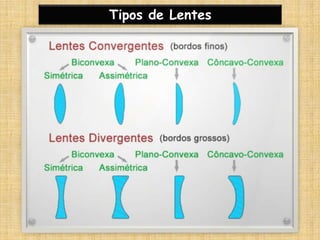

Tipos de Lentes

20. Tipos de Lentes

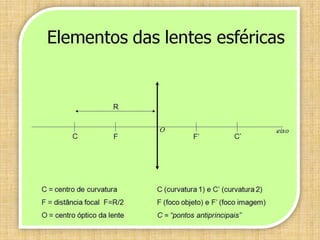

22. • A origem do referencial está no centro óptico da lente
• O eixo das abscissas coincide com o eixo principal e tem sentido
contrário ao da luz incidente para os objetos e a favor da luz incidente
para as imagens. Assim, observe na figura acima que imagens reais (à
direita da lente) e objetos reais (à esquerda da lente) tem abscissas
positivas e que imagens virtuais (à esquerda da lente) tem abscissas
negativas.
• O eixo das ordenadas é orientado para cima. Assim, i e o tem mesmo
sinal se a imagem for direita em relação ao objeto e sinais opostos se a
imagem for invertida em relação ao objeto.

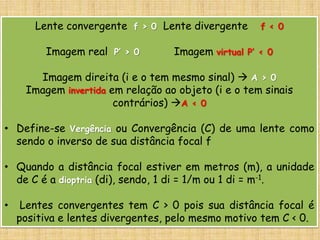

23. Lente convergente f > 0 Lente divergente f < 0
Imagem real P’ > 0 Imagem virtual P’ < 0
Imagem direita (i e o tem mesmo sinal)  A > 0
Imagem invertida em relação ao objeto (i e o tem sinais
contrários) A < 0
• Define-se Vergência ou Convergência (C) de uma lente como
sendo o inverso de sua distância focal f
• Quando a distância focal estiver em metros (m), a unidade
de C é a dioptria (di), sendo, 1 di = 1/m ou 1 di = m-1.
• Lentes convergentes tem C > 0 pois sua distância focal é
positiva e lentes divergentes, pelo mesmo motivo tem C < 0.

30. Fato X
Fake

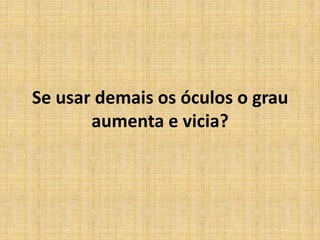

31. Se usar demais os óculos o grau
aumenta e vicia?

33. Se não usar os óculos você vai
acabar com um fundo de garrafa
no rosto?

34. Os óculos não modificam os olhos como
estrutura, apenas alteram as imagens por eles percebidas.
Portanto, usar não vicia ou faz aumentar ou diminuir o grau
refrativo. Ocorre que, como as imagens estão mais nítidas e
não há esforço visual, há mais conforto e assim estabelece-
se a necessidade, não o vício, do uso da correção visual mais
constantemente. Outro aspecto a ser comentado é que em
crianças com erros refrativos importantes a ausência de
correção visual, com óculos, poderá comprometer o
desenvolvimento normal da visão, chamada
AMBLIOPIA, irreversível se descoberta tardiamente.

35. Depois de pegar um vento, meu
filho teve uma dor de cabeça forte
e entortou os olhos?

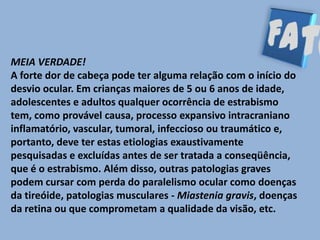

36. MEIA VERDADE!
A forte dor de cabeça pode ter alguma relação com o início do
desvio ocular. Em crianças maiores de 5 ou 6 anos de idade,
adolescentes e adultos qualquer ocorrência de estrabismo
tem, como provável causa, processo expansivo intracraniano
inflamatório, vascular, tumoral, infeccioso ou traumático e,
portanto, deve ter estas etiologias exaustivamente
pesquisadas e excluídas antes de ser tratada a conseqüência,
que é o estrabismo. Além disso, outras patologias graves
podem cursar com perda do paralelismo ocular como doenças
da tireóide, patologias musculares - Miastenia gravis, doenças
da retina ou que comprometam a qualidade da visão, etc.

37. Guardar os óculos dentro do carro
pode estragá-los?

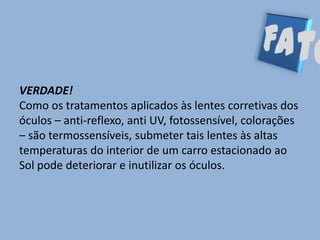

38. VERDADE!
Como os tratamentos aplicados às lentes corretivas dos
óculos – anti-reflexo, anti UV, fotossensível, colorações
– são termossensíveis, submeter tais lentes às altas
temperaturas do interior de um carro estacionado ao
Sol pode deteriorar e inutilizar os óculos.

39. Olhar para o Sol cega?

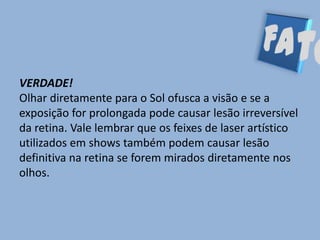

40. VERDADE!
Olhar diretamente para o Sol ofusca a visão e se a
exposição for prolongada pode causar lesão irreversível
da retina. Vale lembrar que os feixes de laser artístico
utilizados em shows também podem causar lesão
definitiva na retina se forem mirados diretamente nos
olhos.

41. Ler no escuro faz mal?

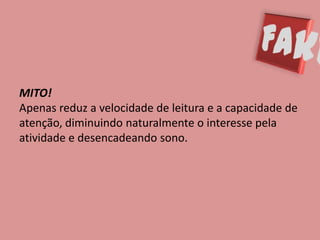

42. MITO!
Apenas reduz a velocidade de leitura e a capacidade de
atenção, diminuindo naturalmente o interesse pela
atividade e desencadeando sono.

43. Usar óculos de outra pessoa faz mal?

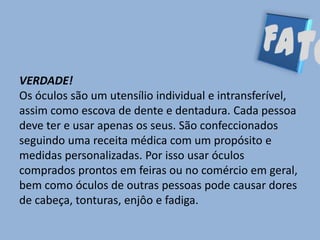

44. VERDADE!
Os óculos são um utensílio individual e intransferível,
assim como escova de dente e dentadura. Cada pessoa
deve ter e usar apenas os seus. São confeccionados
seguindo uma receita médica com um propósito e
medidas personalizadas. Por isso usar óculos
comprados prontos em feiras ou no comércio em geral,
bem como óculos de outras pessoas pode causar dores
de cabeça, tonturas, enjôo e fadiga.

45. Colírio sempre faz bem?

46. MITO!
Colírio é apenas mais uma forma de apresentação de
uma medicação, assim com comprimido ou xarope e,
como toda medicação, tem indicações e contra-
indicações específicas, devendo ser usado apenas se
prescrito por um médico.

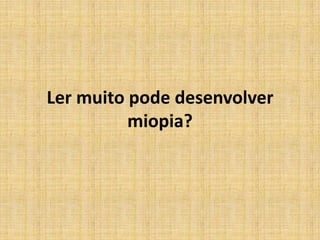

47. Ler muito pode desenvolver
miopia?

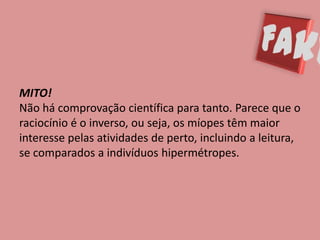

48. MITO!
Não há comprovação científica para tanto. Parece que o
raciocínio é o inverso, ou seja, os míopes têm maior
interesse pelas atividades de perto, incluindo a leitura,
se comparados a indivíduos hipermétropes.

49. Os óculos vencem de ano em ano?

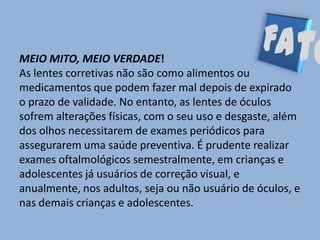

50. MEIO MITO, MEIO VERDADE!
As lentes corretivas não são como alimentos ou
medicamentos que podem fazer mal depois de expirado
o prazo de validade. No entanto, as lentes de óculos
sofrem alterações físicas, com o seu uso e desgaste, além
dos olhos necessitarem de exames periódicos para
assegurarem uma saúde preventiva. É prudente realizar
exames oftalmológicos semestralmente, em crianças e
adolescentes já usuários de correção visual, e
anualmente, nos adultos, seja ou não usuário de óculos, e
nas demais crianças e adolescentes.
