O documento descreve diferentes tipos de instrumentos ópticos, incluindo instrumentos de projeção como máquinas fotográficas e projetores de filmes que formam imagens reais, e instrumentos de observação como microscópios e telescópios que formam imagens virtuais. Detalha também como esses instrumentos funcionam e exemplos específicos como o Telescópio Espacial Hubble.

1. +
Instrumentos
ÓpticosPor Samara Meira

2. +
Podem ser...
Instrumentos de Projeção
São instrumentos que formam imagens finais reais.
Máquina fotográfica Projetor de Filmes/Slides

3. +

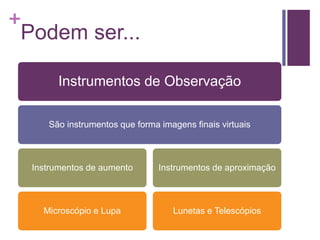

Podem ser...
Instrumentos de Observação
São instrumentos que forma imagens finais virtuais
Instrumentos de aumento
Microscópio e Lupa
Instrumentos de aproximação
Lunetas e Telescópios

4. +
Instrumentos de Projeção
Máquina Fotográfica
Projetor de Filme/Slides

5. +
Máquina Fotográfica

6. +

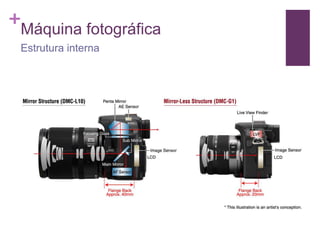

Máquina fotográfica
Estrutura interna

7. +

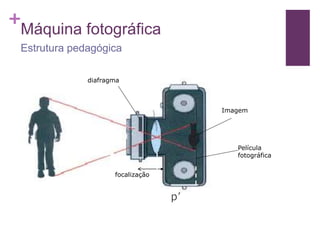

Máquina fotográfica
Estrutura pedagógica
diafragma
focalização
Imagem
Película
fotográfica

8. +
Pág. 291

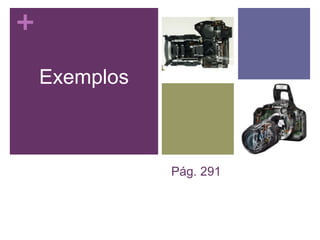

Exemplos

9. +
Projetor de Slides/Filmes

10. +

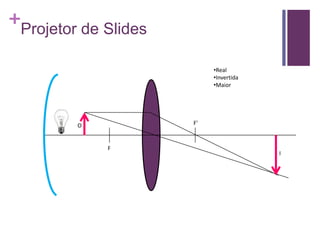

Projetor de Slides
F
F'O
I
•Real
•Invertida
•Maior

11. +
Pág. 291
Exemplos

12. +
Instrumentos de observação
Instrumento de Aumento

13. +

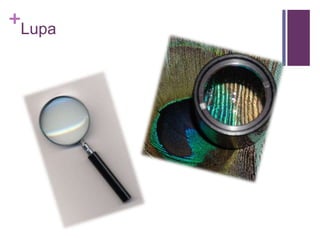

Lupa

14. +
Lupa

15. +

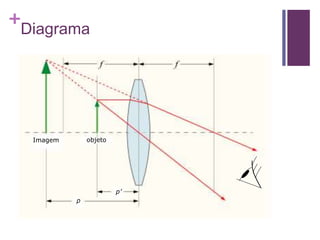

Diagrama
p
p’
objetoImagem

16. +
Microscópio Composto

17. +

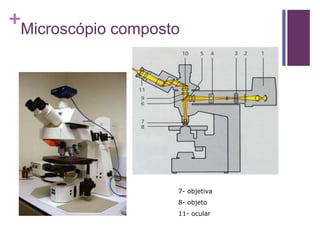

Microscópio composto
7- objetiva
8- objeto
11- ocular

18. +

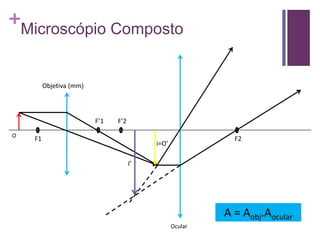

Microscópio Composto
F1
F’1
F2
F’2
O
i=O’
I’
Objetiva (mm)
Ocular
A = Aobj.Aocular

19. +
Instrumentos de Aproximação

20. +
Lunetas
Um telescópio ou luneta astronômica é um instrumento que permite estender
a capacidade dos olhos humanos de observar e mensurar objetos
longínquos.
Seu nome indica [Do Grego "Tele" = Longe + Scopio = Observar].

21. +
Lunetas de Galileu
Refrator: usa
lentes para
formar imagens
Incovenientes
• aberração
cromática
• Pouca luminosidade

22. +
Instituto e Museo di Storia delle Scienzia
Exposição: Galileo immagini dell´universo dall´antichitá al telecopio;
Florença 2009
Foto: Samara Meira

23. +

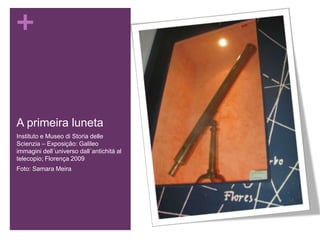

A primeira luneta
Instituto e Museo di Storia delle
Scienzia – Exposição: Galileo
immagini dell´universo dall´antichitá al
telecopio; Florença 2009
Foto: Samara Meira

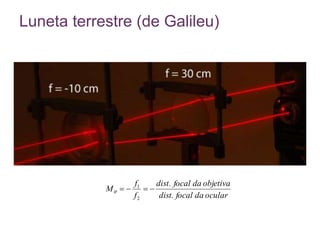

24. Luneta terrestre (de Galileu)
oculardafocaldist.
objetivadafocal.dist
f
f
M 
2
1


25. +

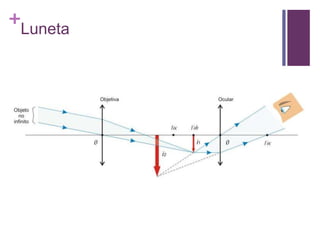

Luneta

26. +

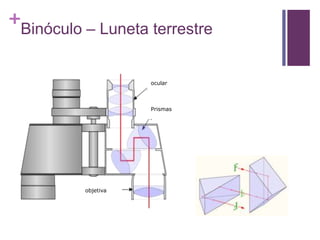

Binóculo – Luneta terrestre
objetiva
ocular
Prismas

27. +
Telescópios

28. +
Telescópios

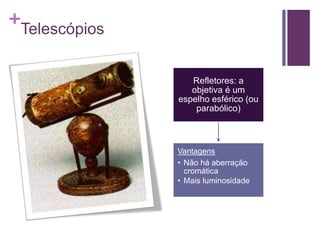

Refletores: a
objetiva é um
espelho esférico (ou
parabólico)
Vantagens
• Não há aberração
cromática
• Mais luminosidade

29. +
Telescópio refletor

30. +
Telescópio de Newton
Instituto e Museo di Storia delle Scienzia – Exposição: Galileo immagini
dell´universo dall´antichitá al telecopio; Florença 2009
Foto: Samara Meira

31. +

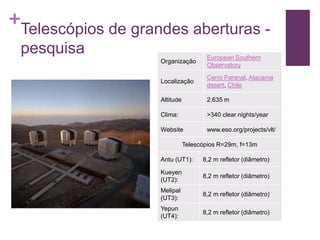

Telescópios de grandes aberturas -
pesquisa
Organização
European Southern
Observatory
Localização
Cerro Paranal, Atacama
desert, Chile
Altitude 2.635 m
Clima: >340 clear nights/year
Website www.eso.org/projects/vlt/
Telescópios R=29m, f=13m
Antu (UT1): 8,2 m refletor (diâmetro)
Kueyen
(UT2):
8,2 m refletor (diâmetro)
Melipal
(UT3):
8,2 m refletor (diâmetro)
Yepun
(UT4):
8,2 m refletor (diâmetro)

32. +

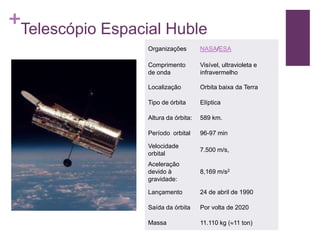

Telescópio Espacial Huble
Organizações NASA/ESA
Comprimento
de onda
Visível, ultravioleta e
infravermelho
Localização Orbita baixa da Terra
Tipo de órbita Elíptica
Altura da órbita: 589 km.
Período orbital 96-97 min
Velocidade
orbital
7.500 m/s,
Aceleração
devido à
gravidade:
8,169 m/s2
Lançamento 24 de abril de 1990
Saída da órbita Por volta de 2020
Massa 11.110 kg (11 ton)

33. +
Telescópio Espacial Huble
Tipo de
telescópio
Ritchey-Chretien refletor
Diametro 2,4 m
Área útil  4,3 m2
Comprimento
focal:
57,6 m
Website:
http://www.nasa.gov/hubble
http://hubble.nasa.gov
http://hubblesite.org
http://www.spacetelescope.org
http://en.wikipedia.org/wiki/Hubble_Sp
ace_Telescope
