Instrumentos óticos
PROF. DRA. ADRIANA DANTAS
DISCIPLINA: ANÁLISE INSTRUMENTAL
CURSO: CIÊNCIA E TECNOLOGIA DE ALIMENTOS
UERGS, CAXIAS DO SUL, RS

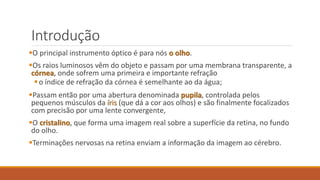

Introdução
O principal instrumento óptico é para nós o olho.
Os raios luminosos vêm do objeto e passam por uma membrana transparente, a
córnea, onde sofrem uma primeira e importante refração
o índice de refração da córnea é semelhante ao da água;
Passam então por uma abertura denominada pupila, controlada pelos
pequenos músculos da íris (que dá a cor aos olhos) e são finalmente focalizados
com precisão por uma lente convergente,
O cristalino, que forma uma imagem real sobre a superfície da retina, no fundo
do olho.
Terminações nervosas na retina enviam a informação da imagem ao cérebro.

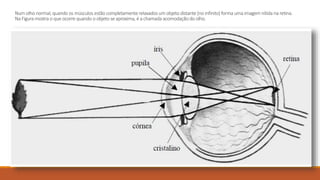

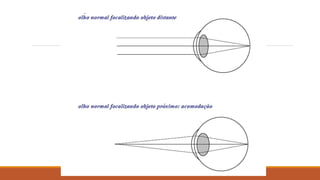

Num olho normal, quando os músculos estão completamenterelaxados um objeto distante (no infinito) forma uma imagem nítida na retina.
Na Figura mostra o que ocorre quando o objeto se aproxima, é a chamada acomodação do olho.

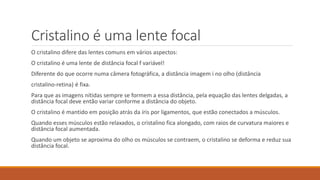

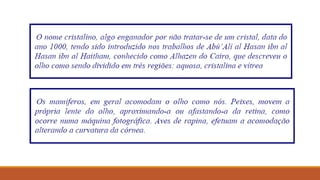

Cristalino é uma lente focal
O cristalino difere das lentes comuns em vários aspectos:
O cristalino é uma lente de distância focal f variável!
Diferente do que ocorre numa câmera fotográfica, a distância imagem i no olho (distância
cristalino-retina) é fixa.
Para que as imagens nítidas sempre se formem a essa distância, pela equação das lentes delgadas, a
distância focal deve então variar conforme a distância do objeto.
O cristalino é mantido em posição atrás da íris por ligamentos, que estão conectados a músculos.
Quando esses músculos estão relaxados, o cristalino fica alongado, com raios de curvatura maiores e
distância focal aumentada.
Quando um objeto se aproxima do olho os músculos se contraem, o cristalino se deforma e reduz sua
distância focal.

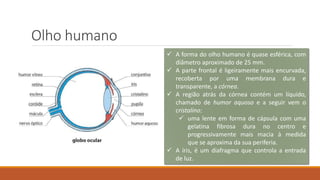

Olho humano
 A forma do olho humano é quase esférica, com
diâmetro aproximado de 25 mm.
 A parte frontal é ligeiramente mais encurvada,
recoberta por uma membrana dura e
transparente, a córnea.
 A região atrás da córnea contém um líquido,
chamado de humor aquoso e a seguir vem o
cristalino:
 uma lente em forma de cápsula com uma
gelatina fibrosa dura no centro e
progressivamente mais macia à medida
que se aproxima da sua periferia.
 A íris, é um diafragma que controla a entrada
de luz.
Instrumentos óticos
Microscopia Simples - Lupa
É um instrumento óptico com uma lente convergente e distância
focal pequena;
Chamada de Microscópio simples ela é utilizada para ampliar
imagens;
Para que ocorra a ampliação da imagem, e esta seja direita, é
necessário que o objeto esteja entre o foco objeto e a lente.
O uso de uma lente convergente (tal como a lupa) na frente do
olho:
 amplifica o tamanho das coisas que enxergamos
 possui uma outra consequência a de exigir uma menor acomodação visual.

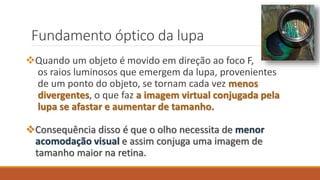

Fundamento óptico da lupa

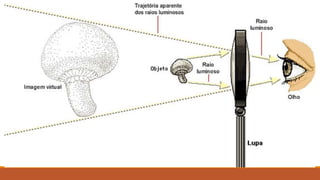

Quando um objeto é movido em direção ao foco F,
os raios luminosos que emergem da lupa, provenientes
de um ponto do objeto, se tornam cada vez menos
divergentes, o que faz a imagem virtual conjugada pela
lupa se afastar e aumentar de tamanho.
Consequência disso é que o olho necessita de menor
acomodação visual e assim conjuga uma imagem de
tamanho maior na retina.

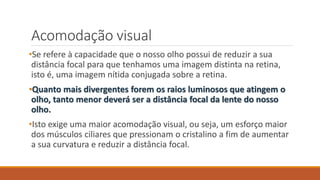

Acomodação visual
•Se refere à capacidade que o nosso olho possui de reduzir a sua
distância focal para que tenhamos uma imagem distinta na retina,
isto é, uma imagem nítida conjugada sobre a retina.
•Quanto mais divergentes forem os raios luminosos que atingem o
olho, tanto menor deverá ser a distância focal da lente do nosso
olho.
•Isto exige uma maior acomodação visual, ou seja, um esforço maior
dos músculos ciliares que pressionam o cristalino a fim de aumentar
a sua curvatura e reduzir a distância focal.
Instrumentos óticos
Instrumentos óticos

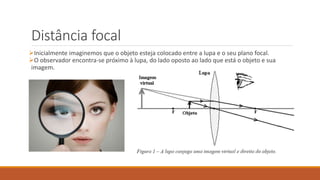

Distância focal
Inicialmente imaginemos que o objeto esteja colocado entre a lupa e o seu plano focal.
O observador encontra-se próximo à lupa, do lado oposto ao lado que está o objeto e sua
imagem.

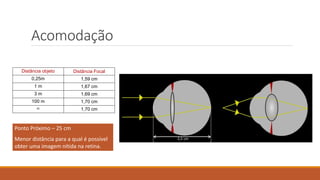

Acomodação
Distância objeto Distância Focal
0,25m 1,59 cm
1 m 1,67 cm
3 m 1,69 cm
100 m 1,70 cm
 1,70 cm
2,5 cm
Ponto Próximo – 25 cm
Menor distância para a qual é possível
obter uma imagem nítida na retina.

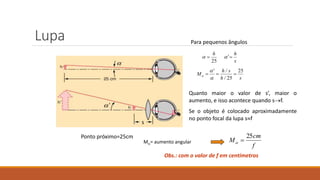

Lupa Para pequenos ângulos
Ponto próximo=25cm
s
h
'
h
 
25
s/h
s/h'
M
25
25




s
Quanto maior o valor de s’, maior o
aumento, e isso acontece quando sf.
Se o objeto é colocado aproximadamente
no ponto focal da lupa sf
f
cm
M
25
M= aumento angular
Obs.: com o valor de f em centímetros

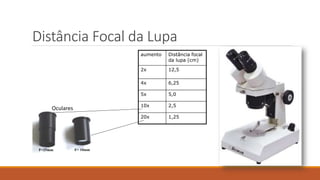

Distância Focal da Lupa
aumento Distância focal
da lupa (cm)
2x 12,5
4x 6,25
5x 5,0
10x 2,5
20x 1,25
Oculares
Instrumentos óticos

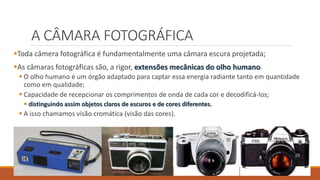

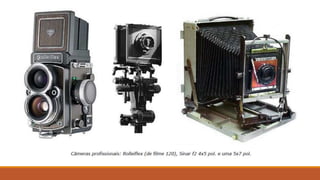

A CÂMARA FOTOGRÁFICA
Toda câmera fotográfica é fundamentalmente uma câmara escura projetada;
As câmaras fotográficas são, a rigor, extensões mecânicas do olho humano.
 O olho humano é um órgão adaptado para captar essa energia radiante tanto em quantidade
como em qualidade;
 Capacidade de recepcionar os comprimentos de onda de cada cor e decodificá-los;
 distinguindo assim objetos claros de escuros e de cores diferentes.
 A isso chamamos visão cromática (visão das cores).
Instrumentos óticos

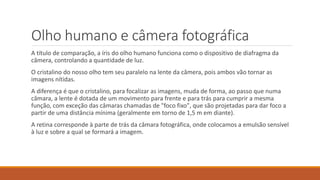

Olho humano e câmera fotográfica
A título de comparação, a íris do olho humano funciona como o dispositivo de diafragma da
câmera, controlando a quantidade de luz.
O cristalino do nosso olho tem seu paralelo na lente da câmera, pois ambos vão tornar as
imagens nítidas.
A diferença é que o cristalino, para focalizar as imagens, muda de forma, ao passo que numa
câmara, a lente é dotada de um movimento para frente e para trás para cumprir a mesma
função, com exceção das câmaras chamadas de "foco fixo", que são projetadas para dar foco a
partir de uma distância mínima (geralmente em torno de 1,5 m em diante).
A retina corresponde à parte de trás da câmara fotográfica, onde colocamos a emulsão sensível
à luz e sobre a qual se formará a imagem.

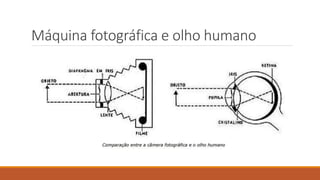

Máquina fotográfica e olho humano

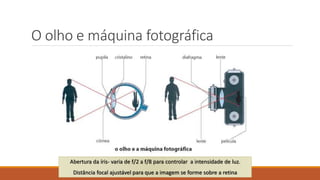

O olho e máquina fotográfica
Abertura da íris- varia de f/2 a f/8 para controlar a intensidade de luz.
Distância focal ajustável para que a imagem se forme sobre a retina
Instrumentos óticos

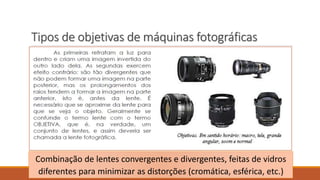

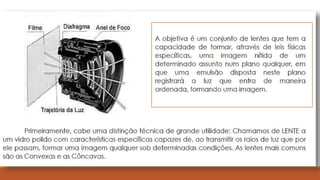

Tipos de objetivas de máquinas fotográficas
Combinação de lentes convergentes e divergentes, feitas de vidros
diferentes para minimizar as distorções (cromática, esférica, etc.)

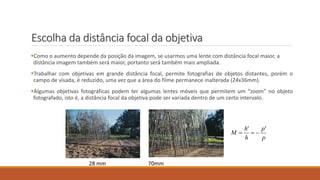

Escolha da distância focal da objetiva
Como o aumento depende da posição da imagem, se usarmos uma lente com distância focal maior, a
distância imagem também será maior, portanto será também mais ampliada.
Trabalhar com objetivas em grande distância focal, permite fotografias de objetos distantes, porém o
campo de visada, é reduzido, uma vez que a área do filme permanece inalterada (24x36mm).
Algumas objetivas fotográficas podem ter algumas lentes móveis que permitem um “zoom” no objeto
fotografado, isto é, a distância focal da objetiva pode ser variada dentro de um certo intervalo.
p
'p
h
'h
M 
28 mm 70mm
Distância focal da objetiva

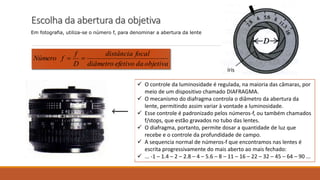

Escolha da abertura da objetiva
Em fotografia, utiliza-se o número f, para denominar a abertura da lente
íris
objetivadaefetivodiâmetro
focaldistância
D
f
fNúmero 
 O controle da luminosidade é regulada, na maioria das câmaras, por
meio de um dispositivo chamado DIAFRAGMA.
 O mecanismo do diafragma controla o diâmetro da abertura da
lente, permitindo assim variar à vontade a luminosidade.
 Esse controle é padronizado pelos números-f, ou também chamados
f/stops, que estão gravados no tubo das lentes.
 O diafragma, portanto, permite dosar a quantidade de luz que
recebe e o controle da profundidade de campo.
 A sequencia normal de números-f que encontramos nas lentes é
escrita progressivamente do mais aberto ao mais fechado:
 ... -1 – 1.4 – 2 – 2.8 – 4 – 5.6 – 8 – 11 – 16 – 22 – 32 – 45 – 64 – 90 ...
Abertura da objetiva
Grandes aberturas (tempo de exposição curto) são úteis para fotografar objetos em movimento.
Abertura da objetiva
Aberturas pequenas (longo tempo de exposição), são mais indicadas para
fotografar objetos em repouso (paisagem).
Instrumentos óticos
Instrumentos óticos

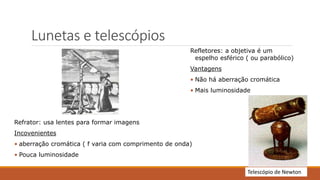

Lunetas e telescópios
Refrator: usa lentes para formar imagens
Incovenientes
• aberração cromática ( f varia com comprimento de onda)
• Pouca luminosidade
Refletores: a objetiva é um
espelho esférico ( ou parabólico)
Vantagens
• Não há aberração cromática
• Mais luminosidade

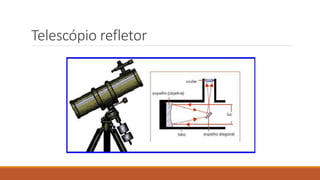

Telescópio de Newton

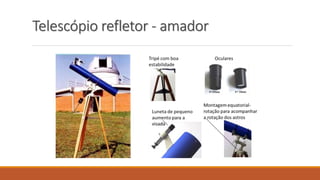

Telescópio refletor - amador
Telescópio refletor
Telescópio refrator

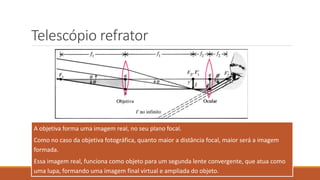

A objetiva forma uma imagem real, no seu plano focal.
Como no caso da objetiva fotográfica, quanto maior a distância focal, maior será a imagem
formada.
Essa imagem real, funciona como objeto para um segunda lente convergente, que atua como
uma lupa, formando uma imagem final virtual e ampliada do objeto.

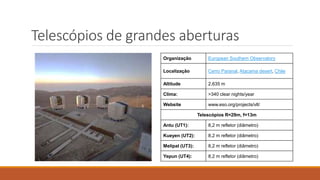

Telescópios de grandes aberturas
Organização European Southern Observatory
Localização Cerro Paranal, Atacama desert, Chile
Altitude 2.635 m
Clima: >340 clear nights/year
Website www.eso.org/projects/vlt/
Telescópios R=29m, f=13m
Antu (UT1): 8,2 m refletor (diâmetro)
Kueyen (UT2): 8,2 m refletor (diâmetro)
Melipal (UT3): 8,2 m refletor (diâmetro)
Yepun (UT4): 8,2 m refletor (diâmetro)

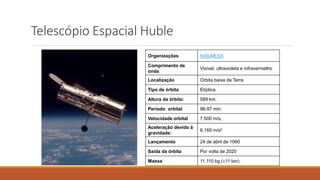

Telescópio Espacial Huble
Organizações NASA/ESA
Comprimento de
onda
Visível, ultravioleta e infravermelho
Localização Orbita baixa da Terra
Tipo de órbita Elíptica
Altura da órbita: 589 km.
Período orbital 96-97 min
Velocidade orbital 7.500 m/s,
Aceleração devido à
gravidade:
8,169 m/s2
Lançamento 24 de abril de 1990
Saída da órbita Por volta de 2020
Massa 11.110 kg (11 ton)

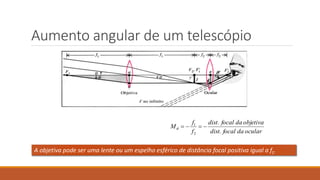

Aumento angular de um telescópio
oculardafocaldist.
objetivadafocal.dist
f
f
M 
2
1

A objetiva pode ser uma lente ou um espelho esférico de distância focal positiva igual a f1.

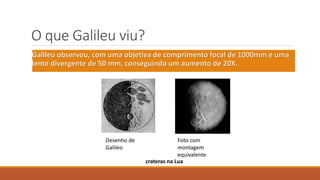

O que Galileu viu?
Galileu observou, com uma objetiva de comprimento focal de 1000mm e uma
lente divergente de 50 mm, conseguindo um aumento de 20X.
Desenho de
Galileo
Foto com
montagem
equivalente
crateras na Lua

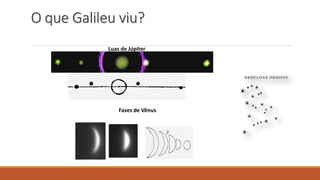

O que Galileu viu?
Luas de Júpiter
Fases de Vênus

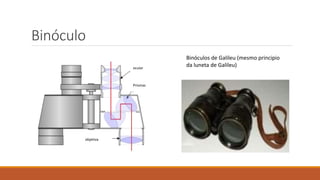

Binóculo
objetiva
ocular
Prismas
Binóculos de Galileu (mesmo principio
da luneta de Galileu)

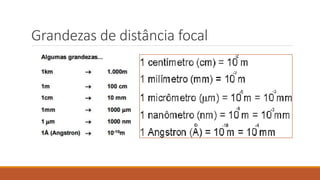

Grandezas de distância focal
Instrumentos óticos

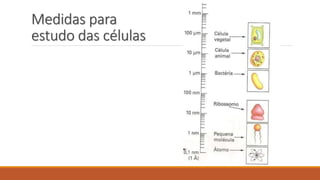

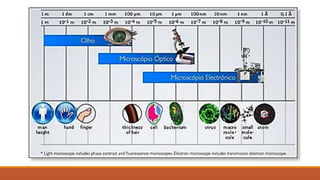

Medidas para
estudo das células

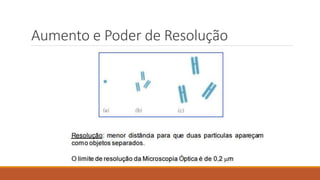

Aumento e Poder de Resolução

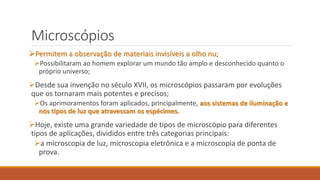

Microscópios
Permitem a observação de materiais invisíveis a olho nu;
Possibilitaram ao homem explorar um mundo tão amplo e desconhecido quanto o
próprio universo;
Desde sua invenção no século XVII, os microscópios passaram por evoluções
que os tornaram mais potentes e precisos;
Os aprimoramentos foram aplicados, principalmente, aos sistemas de iluminação e
nos tipos de luz que atravessam os espécimes.
Hoje, existe uma grande variedade de tipos de microscópio para diferentes
tipos de aplicações, divididos entre três categorias principais:
a microscopia de luz, microscopia eletrônica e a microscopia de ponta de
prova.

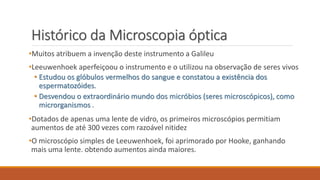

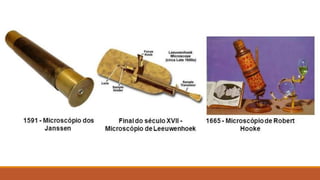

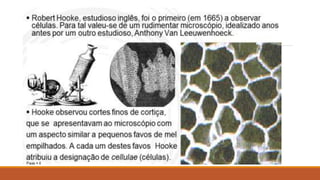

Histórico da Microscopia óptica
•Muitos atribuem a invenção deste instrumento a Galileu
•Leeuwenhoek aperfeiçoou o instrumento e o utilizou na observação de seres vivos
• Estudou os glóbulos vermelhos do sangue e constatou a existência dos
espermatozóides.
• Desvendou o extraordinário mundo dos micróbios (seres microscópicos), como
microrganismos .
•Dotados de apenas uma lente de vidro, os primeiros microscópios permitiam
aumentos de até 300 vezes com razoável nitidez
•O microscópio simples de Leeuwenhoek, foi aprimorado por Hooke, ganhando
mais uma lente. obtendo aumentos ainda maiores.
Instrumentos óticos
Instrumentos óticos

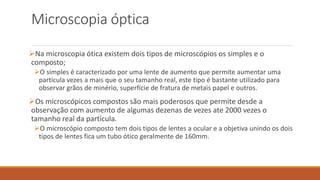

Microscopia óptica

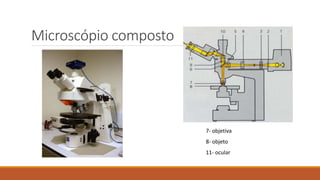

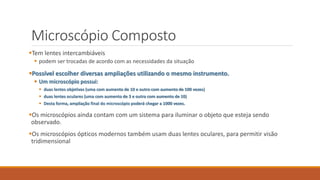

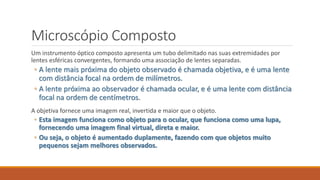

Na microscopia ótica existem dois tipos de microscópios os simples e o
composto;
O simples é caracterizado por uma lente de aumento que permite aumentar uma
partícula vezes a mais que o seu tamanho real, este tipo é bastante utilizado para
observar grãos de minério, superfície de fratura de metais papel e outros.
Os microscópicos compostos são mais poderosos que permite desde a
observação com aumento de algumas dezenas de vezes ate 2000 vezes o
tamanho real da partícula.
O microscópio composto tem dois tipos de lentes a ocular e a objetiva unindo os dois
tipos de lentes fica um tubo ótico geralmente de 160mm.
Microscópio Composto
Um instrumento óptico composto apresenta um tubo delimitado nas suas extremidades por
lentes esféricas convergentes, formando uma associação de lentes separadas.
◦ A lente mais próxima do objeto observado é chamada objetiva, e é uma lente
com distância focal na ordem de milímetros.
◦ A lente próxima ao observador é chamada ocular, e é uma lente com distância
focal na ordem de centímetros.
A objetiva fornece uma imagem real, invertida e maior que o objeto.
◦ Esta imagem funciona como objeto para o ocular, que funciona como uma lupa,
fornecendo uma imagem final virtual, direta e maior.
◦ Ou seja, o objeto é aumentado duplamente, fazendo com que objetos muito
pequenos sejam melhores observados.
Microscópio Composto
Tem lentes intercambiáveis
 podem ser trocadas de acordo com as necessidades da situação
Possível escolher diversas ampliações utilizando o mesmo instrumento.
 Um microscópio possui:
 duas lentes objetivas (uma com aumento de 10 e outro com aumento de 100 vezes)
 duas lentes oculares (uma com aumento de 3 e outra com aumento de 10)
 Desta forma, ampliação final do microscópio poderá chegar a 1000 vezes.
Os microscópios ainda contam com um sistema para iluminar o objeto que esteja sendo
observado.
Os microscópios ópticos modernos também usam duas lentes oculares, para permitir visão
tridimensional

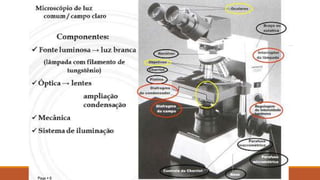

Microscópio composto
7- objetiva
8- objeto
11- ocular

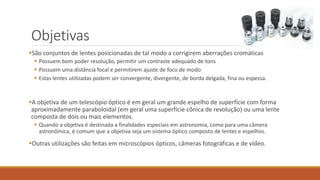

Objetivas
São conjuntos de lentes posicionadas de tal modo a corrigirem aberrações cromáticas
 Possuem bom poder resolução, permitir um contraste adequado de tons
 Possuem uma distância focal e permitirem ajuste de foco de modo
 Estas lentes utilizadas podem ser convergente, divergente, de borda delgada, fina ou espessa.
A objetiva de um telescópio óptico é em geral um grande espelho de superfície com forma
aproximadamente paraboloidal (em geral uma superfície cônica de revolução) ou uma lente
composta de dois ou mais elementos.
 Quando a objetiva é destinada a finalidades especiais em astronomia, como para uma câmera
astronômica, é comum que a objetiva seja um sistema óptico composto de lentes e espelhos.
Outras utilizações são feitas em microscópios ópticos, câmeras fotográficas e de vídeo.

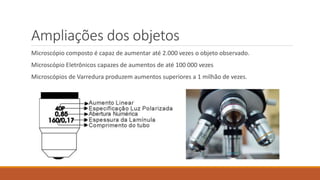

Ampliações dos objetos
Microscópio composto é capaz de aumentar até 2.000 vezes o objeto observado.
Microscópio Eletrônicos capazes de aumentos de até 100 000 vezes
Microscópios de Varredura produzem aumentos superiores a 1 milhão de vezes.

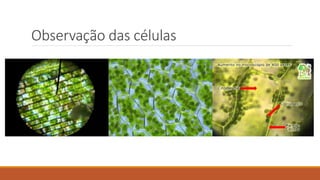

Observação das células

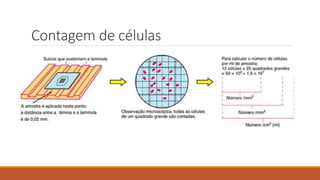

Contagem de células

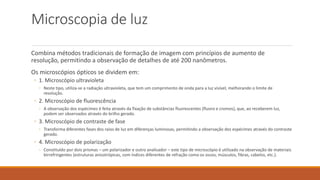

Microscopia de luz
Combina métodos tradicionais de formação de imagem com princípios de aumento de
resolução, permitindo a observação de detalhes de até 200 nanômetros.
Os microscópios ópticos se dividem em:
◦ 1. Microscópio ultravioleta
◦ Neste tipo, utiliza-se a radiação ultravioleta, que tem um comprimento de onda para a luz visível, melhorando o limite de
resolução.
◦ 2. Microscópio de fluorescência
◦ A observação dos espécimes é feita através da fixação de substâncias fluorescentes (fluoro e cromos), que, ao receberem luz,
podem ser observados através do brilho gerado.
◦ 3. Microscópio de contraste de fase
◦ Transforma diferentes fases dos raios de luz em diferenças luminosas, permitindo a observação dos espécimes através do contraste
gerado.
◦ 4. Microscópio de polarização
◦ Constituído por dois prismas – um polarizador e outro analisador – este tipo de microscópio é utilizado na observação de materiais
birrefringentes (estruturas anisotrópicas, com índices diferentes de refração como os ossos, músculos, fibras, cabelos, etc.).
Instrumentos óticos

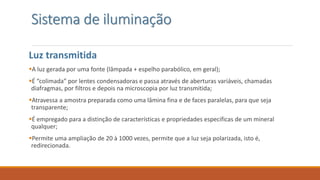

Sistema de iluminação
Luz transmitida
A luz gerada por uma fonte (lâmpada + espelho parabólico, em geral);
É “colimada” por lentes condensadoras e passa através de aberturas variáveis, chamadas
diafragmas, por filtros e depois na microscopia por luz transmitida;
Atravessa a amostra preparada como uma lâmina fina e de faces paralelas, para que seja
transparente;
É empregado para a distinção de características e propriedades especificas de um mineral
qualquer;
Permite uma ampliação de 20 à 1000 vezes, permite que a luz seja polarizada, isto é,
redirecionada.

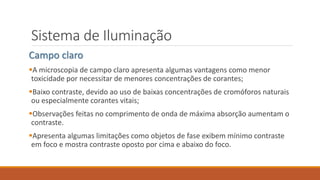

Sistema de Iluminação
Campo claro
A microscopia de campo claro apresenta algumas vantagens como menor
toxicidade por necessitar de menores concentrações de corantes;
Baixo contraste, devido ao uso de baixas concentrações de cromóforos naturais
ou especialmente corantes vitais;
Observações feitas no comprimento de onda de máxima absorção aumentam o
contraste.
Apresenta algumas limitações como objetos de fase exibem mínimo contraste
em foco e mostra contraste oposto por cima e abaixo do foco.
Sistema de Iluminação

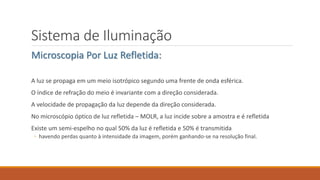

Microscopia Por Luz Refletida:
A luz se propaga em um meio isotrópico segundo uma frente de onda esférica.
O índice de refração do meio é invariante com a direção considerada.
A velocidade de propagação da luz depende da direção considerada.
No microscópio óptico de luz refletida – MOLR, a luz incide sobre a amostra e é refletida
Existe um semi-espelho no qual 50% da luz é refletida e 50% é transmitida
◦ havendo perdas quanto à intensidade da imagem, porém ganhando-se na resolução final.
Sistema de Iluminação

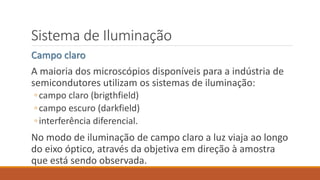

Campo claro
A maioria dos microscópios disponíveis para a indústria de
semicondutores utilizam os sistemas de iluminação:
◦campo claro (brigthfield)
◦campo escuro (darkfield)
◦interferência diferencial.
No modo de iluminação de campo claro a luz viaja ao longo
do eixo óptico, através da objetiva em direção à amostra
que está sendo observada.
Sistema de Iluminação

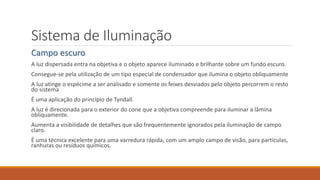

Campo escuro
A luz dispersada entra na objetiva e o objeto aparece iluminado e brilhante sobre um fundo escuro.
Consegue-se pela utilização de um tipo especial de condensador que ilumina o objeto obliquamente
A luz atinge o espécime a ser analisado e somente os feixes desviados pelo objeto percorrem o resto
do sistema
É uma aplicação do princípio de Tyndall.
A luz é direcionada para o exterior do cone que a objetiva compreende para iluminar a lâmina
obliquamente.
Aumenta a visibilidade de detalhes que são frequentemente ignorados pela iluminação de campo
claro.
É uma técnica excelente para uma varredura rápida, com um amplo campo de visão, para partículas,
ranhuras ou resíduos químicos.

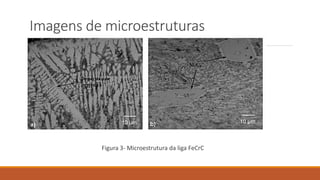

Imagens de microestruturas
Figura 3- Microestrutura da liga FeCrC

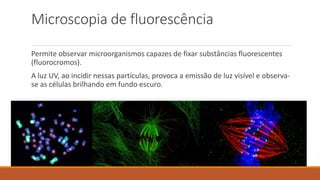

Microscopia de fluorescência
Permite observar microorganismos capazes de fixar substâncias fluorescentes
(fluorocromos).
A luz UV, ao incidir nessas partículas, provoca a emissão de luz visível e observa-
se as células brilhando em fundo escuro.

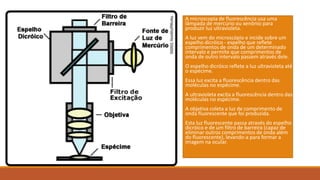

A microscopia de fluorescência usa uma
lâmpada de mercúrio ou xenônio para
produzir luz ultravioleta.
A luz vem do microscópio e incide sobre um
espelho dicróico - espelho que reflete
comprimentos de onda de um determinado
intervalo e permite que comprimentos de
onda de outro intervalo passem através dele.
O espelho dicróico reflete a luz ultravioleta até
o espécime.
Essa luz excita a fluorescência dentro das
moléculas no espécime.
A ultravioleta excita a fluorescência dentro das
moléculas no espécime.
A objetiva coleta a luz de comprimento de
onda fluorescente que foi produzida.
Esta luz fluorescente passa através do espelho
dicróico e de um filtro de barreira (capaz de
eliminar outros comprimentos de onda além
do fluorescente), levando-a para formar a
imagem na ocular.

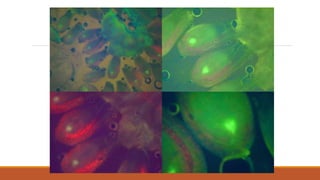

Instrumentos óticos
Instrumentos óticos

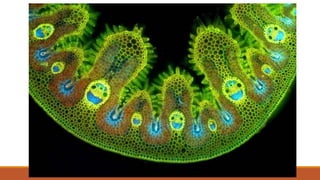

Instrumentos óticos

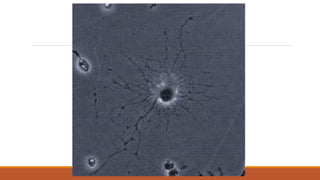

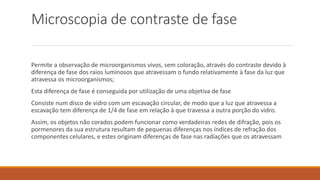

Microscopia de contraste de fase
Permite a observação de microorganismos vivos, sem coloração, através do contraste devido à
diferença de fase dos raios luminosos que atravessam o fundo relativamente à fase da luz que
atravessa os microorganismos;
Esta diferença de fase é conseguida por utilização de uma objetiva de fase
Consiste num disco de vidro com um escavação circular, de modo que a luz que atravessa a
escavação tem diferença de 1/4 de fase em relação à que travessa a outra porção do vidro.
Assim, os objetos não corados podem funcionar como verdadeiras redes de difração, pois os
pormenores da sua estrutura resultam de pequenas diferenças nos índices de refração dos
componentes celulares, e estes originam diferenças de fase nas radiações que os atravessam

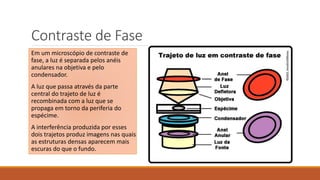

Contraste de Fase
Em um microscópio de contraste de
fase, a luz é separada pelos anéis
anulares na objetiva e pelo
condensador.
A luz que passa através da parte
central do trajeto de luz é
recombinada com a luz que se
propaga em torno da periferia do
espécime.
A interferência produzida por esses
dois trajetos produz imagens nas quais
as estruturas densas aparecem mais
escuras do que o fundo.
Instrumentos óticos

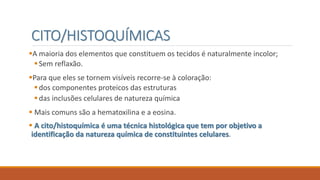

CITO/HISTOQUÍMICAS
A maioria dos elementos que constituem os tecidos é naturalmente incolor;
Sem reflaxão.
Para que eles se tornem visíveis recorre-se à coloração:
dos componentes proteicos das estruturas
das inclusões celulares de natureza química
 Mais comuns são a hematoxilina e a eosina.
 A cito/histoquímica é uma técnica histológica que tem por objetivo a
identificação da natureza química de constituintes celulares.
Instrumentos óticos
Classificação dos colorantes

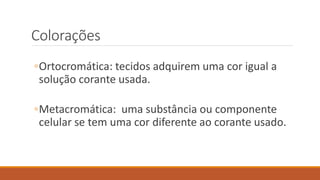

Colorações
◦Ortocromática: tecidos adquirem uma cor igual a
solução corante usada.
◦Metacromática: uma substância ou componente
celular se tem uma cor diferente ao corante usado.

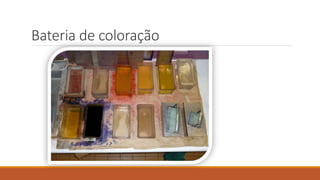

Bateria de coloração

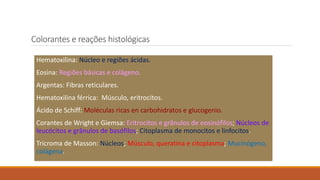

Colorantes e reações histológicas
Hematoxilina: Núcleo e regiões ácidas.
Eosina: Regiões básicas e colágeno.
Argentas: Fibras reticulares.
Hematoxilina férrica: Músculo, eritrocitos.
Ácido de Schiff: Moléculas ricas en carbohidratos e glucogenio.
Corantes de Wright e Giemsa: Eritrocitos e grânulos de eosinófilos; Núcleos de
leucócitos e grânulos de basófilos; Citoplasma de monocitos e linfocitos.
Tricroma de Masson: Núcleos; Músculo, queratina e citoplasma; Mucinógeno,
colágena.

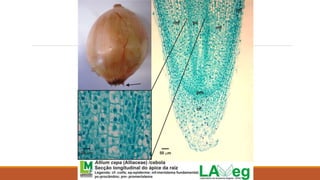

Colorações histoquímicas.

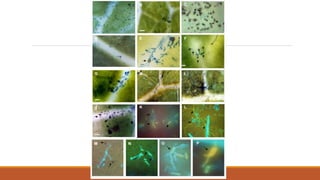

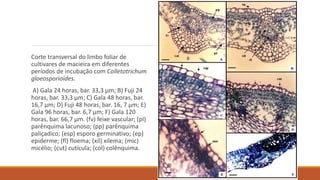

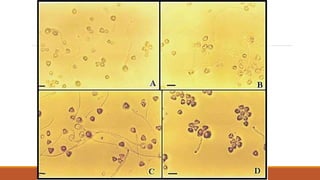

Corte transversal do limbo foliar de
cultivares de macieira em diferentes
períodos de incubação com Colletotrichum
gloeosporioides.
A) Gala 24 horas, bar. 33,3 µm; B) Fuji 24
horas, bar. 33,3 µm; C) Gala 48 horas, bar.
16,7 µm; D) Fuji 48 horas, bar. 16, 7 µm; E)
Gala 96 horas, bar. 6,7 µm; F) Gala 120
horas, bar. 66,7 µm. (fv) feixe vascular; (pl)
parênquima lacunoso; (pp) parênquima
paliçadico; (esp) esporo germinativo; (ep)
epiderme; (fl) floema; (xil) xilema; (mic)
micélio; (cut) cutícula; (col) colênquima.

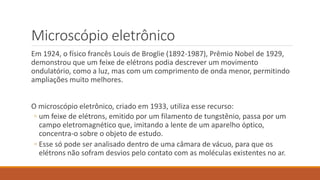

Microscópio eletrônico
Em 1924, o físico francês Louis de Broglie (1892-1987), Prêmio Nobel de 1929,
demonstrou que um feixe de elétrons podia descrever um movimento
ondulatório, como a luz, mas com um comprimento de onda menor, permitindo
ampliações muito melhores.
O microscópio eletrônico, criado em 1933, utiliza esse recurso:
◦ um feixe de elétrons, emitido por um filamento de tungstênio, passa por um
campo eletromagnético que, imitando a lente de um aparelho óptico,
concentra-o sobre o objeto de estudo.
◦ Esse só pode ser analisado dentro de uma câmara de vácuo, para que os
elétrons não sofram desvios pelo contato com as moléculas existentes no ar.

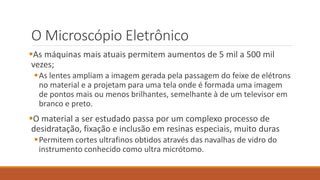

O Microscópio Eletrônico
As máquinas mais atuais permitem aumentos de 5 mil a 500 mil
vezes;
As lentes ampliam a imagem gerada pela passagem do feixe de elétrons
no material e a projetam para uma tela onde é formada uma imagem
de pontos mais ou menos brilhantes, semelhante à de um televisor em
branco e preto.
O material a ser estudado passa por um complexo processo de
desidratação, fixação e inclusão em resinas especiais, muito duras
Permitem cortes ultrafinos obtidos através das navalhas de vidro do
instrumento conhecido como ultra micrótomo.

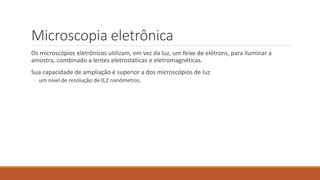

Microscopia eletrônica
Os microscópios eletrônicos utilizam, em vez da luz, um feixe de elétrons, para iluminar a
amostra, combinado a lentes eletrostáticas e eletromagnéticas.
Sua capacidade de ampliação é superior a dos microscópios de luz
◦ um nível de resolução de 0,2 nanômetros.
Tipos de microscopia eletrônica
1. Microscópio Eletrônico de Varredura (MEV)
Capazes de produzir imagens em alta resolução, estes microscópios ampliam em até 100 mil
vezes objeto e permitem obter imagens tridimensionais, sendo bastante utilizados para a
observação da estrutura superficial da amostra.
2. Microscópio Eletrônico de Transmissão (MET)
Permite examinar detalhes ínfimos, ampliando o objeto em até um milhão de vezes.
Seu funcionamento consiste na emissão de um feixe de elétrons que interage com a amostra
enquanto a atravessa, formando uma imagem aumentada.
Para a observação neste tipo de microscópio é necessário que o material seja cortado em
camadas bem finas.

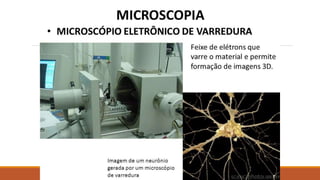

Microscópio eletrônico de varredura - MEV

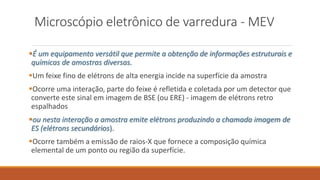

É um equipamento versátil que permite a obtenção de informações estruturais e
químicas de amostras diversas.
Um feixe fino de elétrons de alta energia incide na superfície da amostra
Ocorre uma interação, parte do feixe é refletida e coletada por um detector que
converte este sinal em imagem de BSE (ou ERE) - imagem de elétrons retro
espalhados
ou nesta interação a amostra emite elétrons produzindo a chamada imagem de
ES (elétrons secundários).
Ocorre também a emissão de raios-X que fornece a composição química
elemental de um ponto ou região da superfície.

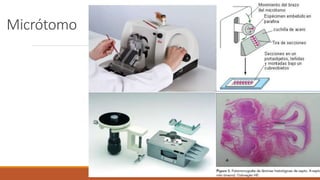

Micrótomo

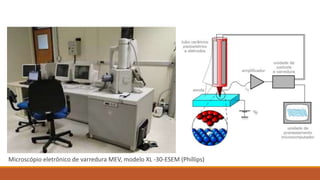

Microscópio eletrônico de varredura MEV, modelo XL -30-ESEM (Phillips)
Instrumentos óticos

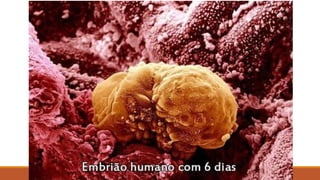

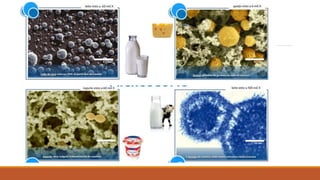

Imagens de Microestruturas

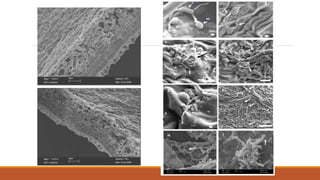

Partículas de esferas de carbono Microestrutura da argamassa com 60% de resíduo
mostra cristais de etringita.

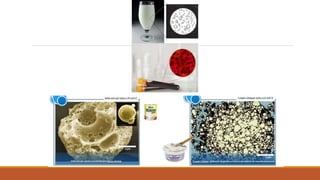

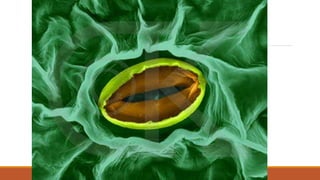

Instrumentos óticos
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos

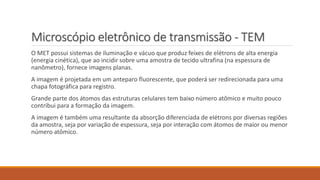

Microscópio eletrônico de transmissão - TEM
O MET possui sistemas de iluminação e vácuo que produz feixes de elétrons de alta energia
(energia cinética), que ao incidir sobre uma amostra de tecido ultrafina (na espessura de
nanômetro), fornece imagens planas.
A imagem é projetada em um anteparo fluorescente, que poderá ser redirecionada para uma
chapa fotográfica para registro.
Grande parte dos átomos das estruturas celulares tem baixo número atômico e muito pouco
contribui para a formação da imagem.
A imagem é também uma resultante da absorção diferenciada de elétrons por diversas regiões
da amostra, seja por variação de espessura, seja por interação com átomos de maior ou menor
número atômico.
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos
Instrumentos óticos

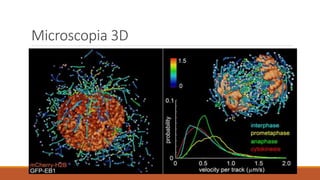

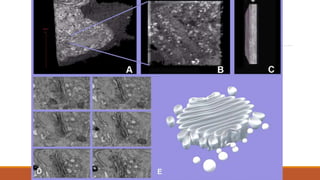

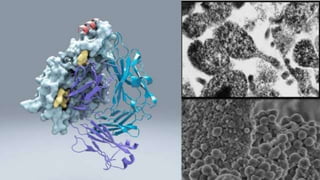

Microscopia 3D
Bacteriófago
Escherichia coli

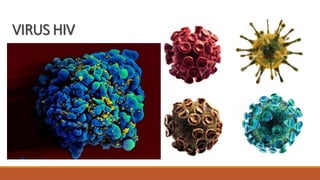

VIRUS HIV

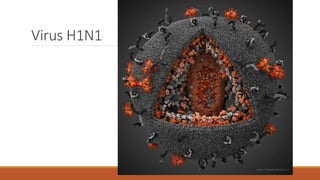

Virus H1N1

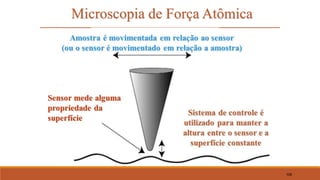

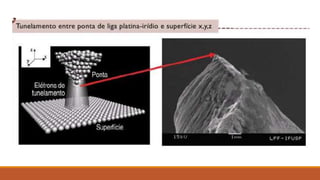

Microscopia de Força Atômica
106

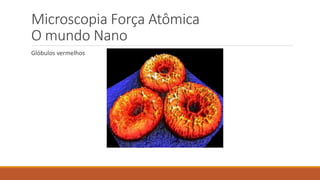

Microscopia Força Atômica
O mundo Nano
Glóbulos vermelhos

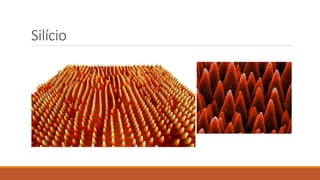

Silício
Instrumentos óticos

Mais conteúdo relacionado

Mais procurados

Microscópio
 Microscópio Microscópio
Microscópio
kaliandra Lisboa

Propriedades e aplicações da luz
Propriedades e aplicações da luz Propriedades e aplicações da luz
Propriedades e aplicações da luz
carolle155

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução
O mundo da FÍSICA

Aula07 geo pg_sens_remoto_pdi
Aula07 geo pg_sens_remoto_pdiAula07 geo pg_sens_remoto_pdi
Aula07 geo pg_sens_remoto_pdi
railano

A lua
A luaA lua
A lua
Escola

Espelhos Esféricos
Espelhos EsféricosEspelhos Esféricos
Espelhos Esféricos
Ph Neves

Luz
LuzLuz
Visão
Visão Visão
Óptica geométrica (2017)
Óptica geométrica (2017)Óptica geométrica (2017)
Óptica geométrica (2017)
Marco Antonio Sanches

A Luz Powerpoint
A Luz PowerpointA Luz Powerpoint
A Luz Powerpoint
8ºC

Magnetismo
MagnetismoMagnetismo
Magnetismo
Rildo Borges

Fenômenos ondulatórios
Fenômenos ondulatóriosFenômenos ondulatórios
Fenômenos ondulatórios
Aryleudo De Oliveira

Lei da Gravitação Universal e Leis de Kepler
Lei da Gravitação Universal e Leis de KeplerLei da Gravitação Universal e Leis de Kepler
Lei da Gravitação Universal e Leis de Kepler
Fábio Ribeiro

O ciclo lunar e as fases da lua
O ciclo lunar e as fases da luaO ciclo lunar e as fases da lua
O ciclo lunar e as fases da lua
Cristina Graça

Princípios da Óptica Geométrica
Princípios da Óptica GeométricaPrincípios da Óptica Geométrica
Princípios da Óptica Geométrica
laizdiniz

Lentes
LentesLentes
Lentes
Rildo Borges

Problemas de Visão e Lentes
Problemas de Visão e LentesProblemas de Visão e Lentes
Problemas de Visão e Lentes
J0anaG0mes

Instrumentos ópticos
Instrumentos ópticosInstrumentos ópticos
Instrumentos ópticos
Láyla Vieira

Lentes esféricas
Lentes esféricasLentes esféricas
Lentes esféricas
Natasha Esteves

Maquinas simples
Maquinas simplesMaquinas simples
Maquinas simples
Elisabete Trentin


Mais procurados (20)

Microscópio
 Microscópio Microscópio
Microscópio

Propriedades e aplicações da luz
Propriedades e aplicações da luz Propriedades e aplicações da luz
Propriedades e aplicações da luz

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução

Aula07 geo pg_sens_remoto_pdi
Aula07 geo pg_sens_remoto_pdiAula07 geo pg_sens_remoto_pdi
Aula07 geo pg_sens_remoto_pdi

A lua
A luaA lua
A lua

Espelhos Esféricos
Espelhos EsféricosEspelhos Esféricos
Espelhos Esféricos

Luz
LuzLuz
Luz

Visão
Visão Visão
Visão

Óptica geométrica (2017)
Óptica geométrica (2017)Óptica geométrica (2017)
Óptica geométrica (2017)

A Luz Powerpoint
A Luz PowerpointA Luz Powerpoint
A Luz Powerpoint

Magnetismo
MagnetismoMagnetismo
Magnetismo

Fenômenos ondulatórios
Fenômenos ondulatóriosFenômenos ondulatórios
Fenômenos ondulatórios

Lei da Gravitação Universal e Leis de Kepler
Lei da Gravitação Universal e Leis de KeplerLei da Gravitação Universal e Leis de Kepler
Lei da Gravitação Universal e Leis de Kepler

O ciclo lunar e as fases da lua
O ciclo lunar e as fases da luaO ciclo lunar e as fases da lua
O ciclo lunar e as fases da lua

Princípios da Óptica Geométrica
Princípios da Óptica GeométricaPrincípios da Óptica Geométrica
Princípios da Óptica Geométrica

Lentes
LentesLentes
Lentes

Problemas de Visão e Lentes
Problemas de Visão e LentesProblemas de Visão e Lentes
Problemas de Visão e Lentes

Instrumentos ópticos
Instrumentos ópticosInstrumentos ópticos
Instrumentos ópticos

Lentes esféricas
Lentes esféricasLentes esféricas
Lentes esféricas

Maquinas simples
Maquinas simplesMaquinas simples
Maquinas simples


Destaque

Seminário genética forense
Seminário  genética forense Seminário  genética forense
Seminário genética forense
Nínive Calazans

Pós em Perícias Forenses
Pós em Perícias ForensesPós em Perícias Forenses
Pós em Perícias Forenses
Rosatricia Moura

Dna[1]
Dna[1]Dna[1]
Hemoglobina
HemoglobinaHemoglobina
Hemoglobina
Felipe Cavalcante

Uma abordagem computacional para a determinação de polimorfismos de base única
Uma abordagem computacional para a determinação de polimorfismos de base únicaUma abordagem computacional para a determinação de polimorfismos de base única
Uma abordagem computacional para a determinação de polimorfismos de base única
Miguel Galves

Cf eb 2012_aq
Cf eb 2012_aqCf eb 2012_aq
Cf eb 2012_aq
Julia Martins

Polimorfismo final
Polimorfismo finalPolimorfismo final
Polimorfismo final
Isadora Oliveira

Imunohematologia e-sistema-abo-731041
Imunohematologia e-sistema-abo-731041Imunohematologia e-sistema-abo-731041
Imunohematologia e-sistema-abo-731041
Jhon Almeida

Prof vale sonhar
Prof vale sonharProf vale sonhar
Prof vale sonhar
matheusmorete

3S_Ciência forense
3S_Ciência forense3S_Ciência forense
3S_Ciência forense
Ionara Urrutia Moura

Microscopio de luz
Microscopio de luz Microscopio de luz
Microscopio de luz
BhrendaB_

Embriologia - Espermatogênese
Embriologia - EspermatogêneseEmbriologia - Espermatogênese
Embriologia - Espermatogênese
Julia Berardo

Sequenciamento de ultima geracao na identificacao de inversoes e translocacoes
Sequenciamento de ultima geracao na identificacao de inversoes e translocacoesSequenciamento de ultima geracao na identificacao de inversoes e translocacoes
Sequenciamento de ultima geracao na identificacao de inversoes e translocacoes
Rinaldo Pereira

Variabilidade Genética na Medicina Forense
Variabilidade Genética na Medicina ForenseVariabilidade Genética na Medicina Forense
Variabilidade Genética na Medicina Forense
Vânia Caldeira

Espermatogênese
EspermatogêneseEspermatogênese
Espermatogênese
Julianne Morin

Microscopia de ultravioleta e fluorescência
Microscopia de ultravioleta e  fluorescênciaMicroscopia de ultravioleta e  fluorescência
Microscopia de ultravioleta e fluorescência
Aline Arantes

Espermatogênese
Espermatogênese Espermatogênese
Espermatogênese
vivisabadoti

Ap10 - Elisa
Ap10 -  ElisaAp10 -  Elisa
Ap10 - Elisa
LABIMUNO UFBA

A questão discursiva
A questão discursivaA questão discursiva
A questão discursiva
ma.no.el.ne.ves

Imunofluorescencia
ImunofluorescenciaImunofluorescencia
Imunofluorescencia
Yuli Maia


Destaque (20)

Seminário genética forense
Seminário  genética forense Seminário  genética forense
Seminário genética forense

Pós em Perícias Forenses
Pós em Perícias ForensesPós em Perícias Forenses
Pós em Perícias Forenses

Dna[1]
Dna[1]Dna[1]
Dna[1]

Hemoglobina
HemoglobinaHemoglobina
Hemoglobina

Uma abordagem computacional para a determinação de polimorfismos de base única
Uma abordagem computacional para a determinação de polimorfismos de base únicaUma abordagem computacional para a determinação de polimorfismos de base única
Uma abordagem computacional para a determinação de polimorfismos de base única

Cf eb 2012_aq
Cf eb 2012_aqCf eb 2012_aq
Cf eb 2012_aq

Polimorfismo final
Polimorfismo finalPolimorfismo final
Polimorfismo final

Imunohematologia e-sistema-abo-731041
Imunohematologia e-sistema-abo-731041Imunohematologia e-sistema-abo-731041
Imunohematologia e-sistema-abo-731041

Prof vale sonhar
Prof vale sonharProf vale sonhar
Prof vale sonhar

3S_Ciência forense
3S_Ciência forense3S_Ciência forense
3S_Ciência forense

Microscopio de luz
Microscopio de luz Microscopio de luz
Microscopio de luz

Embriologia - Espermatogênese
Embriologia - EspermatogêneseEmbriologia - Espermatogênese
Embriologia - Espermatogênese

Sequenciamento de ultima geracao na identificacao de inversoes e translocacoes
Sequenciamento de ultima geracao na identificacao de inversoes e translocacoesSequenciamento de ultima geracao na identificacao de inversoes e translocacoes
Sequenciamento de ultima geracao na identificacao de inversoes e translocacoes

Variabilidade Genética na Medicina Forense
Variabilidade Genética na Medicina ForenseVariabilidade Genética na Medicina Forense
Variabilidade Genética na Medicina Forense

Espermatogênese
EspermatogêneseEspermatogênese
Espermatogênese

Microscopia de ultravioleta e fluorescência
Microscopia de ultravioleta e  fluorescênciaMicroscopia de ultravioleta e  fluorescência
Microscopia de ultravioleta e fluorescência

Espermatogênese
Espermatogênese Espermatogênese
Espermatogênese

Ap10 - Elisa
Ap10 -  ElisaAp10 -  Elisa
Ap10 - Elisa

A questão discursiva
A questão discursivaA questão discursiva
A questão discursiva

Imunofluorescencia
ImunofluorescenciaImunofluorescencia
Imunofluorescencia


Semelhante a Instrumentos óticos

Aula 6-optica-da-visao.pptx
Aula 6-optica-da-visao.pptxAula 6-optica-da-visao.pptx
Aula 6-optica-da-visao.pptx
MuriloMartins47

Óptica da visão - apostila
Óptica da visão - apostilaÓptica da visão - apostila
Óptica da visão - apostila
Marco Antonio Sanches

Óptica da visão professor waldir montenegro
Óptica da visão professor  waldir montenegroÓptica da visão professor  waldir montenegro
Óptica da visão professor waldir montenegro
Waldir Montenegro

Biofísica da Visãƒo
Biofísica da Visãƒo Biofísica da Visãƒo
Biofísica da Visãƒo
Marcelo Silva

Lentes marista
Lentes maristaLentes marista
Lentes marista
Isabella Silva

Cie51b
Cie51bCie51b
Instrumentos
InstrumentosInstrumentos
Instrumentos
perezgabriel_

02 principios da fotografia (2012)
02 principios da fotografia (2012)02 principios da fotografia (2012)
02 principios da fotografia (2012)
Marcio Duarte

olho humano - caracterísicas básica do olho humano
olho humano -  caracterísicas básica do olho humanoolho humano -  caracterísicas básica do olho humano
olho humano - caracterísicas básica do olho humano
hinacioaulas

Volume05
Volume05Volume05
Volume05
Fábio Moreira

O Olho Humano. slideshare 1
O Olho Humano. slideshare 1O Olho Humano. slideshare 1
O Olho Humano. slideshare 1
Herman Ramos

Moc
MocMoc
Apotila 1º MEGA AULÃO - 2012
Apotila 1º MEGA AULÃO - 2012Apotila 1º MEGA AULÃO - 2012
Apotila 1º MEGA AULÃO - 2012
Esquadrão Do Conhecimento

Óptica da visão
Óptica da visãoÓptica da visão
Óptica da visão
Marco Antonio Sanches

Câmera fotografica
Câmera fotograficaCâmera fotografica
Câmera fotografica
sergioborgato

Lentes marista parte 2
Lentes marista parte 2Lentes marista parte 2
Lentes marista parte 2
Yasmin Amorim

Anatomia ocular.pdf
Anatomia ocular.pdfAnatomia ocular.pdf
Anatomia ocular.pdf
asnsdt

Lentes convergentes e divergentes
Lentes convergentes e divergentesLentes convergentes e divergentes
Lentes convergentes e divergentes
Felipe Dias Guimarães

ametropias.ppt
ametropias.pptametropias.ppt
ametropias.ppt
SadyDanyelevczDeBrit

Óptica - O olho humano
Óptica - O olho humanoÓptica - O olho humano
Óptica - O olho humano
Gabriela G.


Semelhante a Instrumentos óticos (20)

Aula 6-optica-da-visao.pptx
Aula 6-optica-da-visao.pptxAula 6-optica-da-visao.pptx
Aula 6-optica-da-visao.pptx

Óptica da visão - apostila
Óptica da visão - apostilaÓptica da visão - apostila
Óptica da visão - apostila

Óptica da visão professor waldir montenegro
Óptica da visão professor  waldir montenegroÓptica da visão professor  waldir montenegro
Óptica da visão professor waldir montenegro

Biofísica da Visãƒo
Biofísica da Visãƒo Biofísica da Visãƒo
Biofísica da Visãƒo

Lentes marista
Lentes maristaLentes marista
Lentes marista

Cie51b
Cie51bCie51b
Cie51b

Instrumentos
InstrumentosInstrumentos
Instrumentos

02 principios da fotografia (2012)
02 principios da fotografia (2012)02 principios da fotografia (2012)
02 principios da fotografia (2012)

olho humano - caracterísicas básica do olho humano
olho humano -  caracterísicas básica do olho humanoolho humano -  caracterísicas básica do olho humano
olho humano - caracterísicas básica do olho humano

Volume05
Volume05Volume05
Volume05

O Olho Humano. slideshare 1
O Olho Humano. slideshare 1O Olho Humano. slideshare 1
O Olho Humano. slideshare 1

Moc
MocMoc
Moc

Apotila 1º MEGA AULÃO - 2012
Apotila 1º MEGA AULÃO - 2012Apotila 1º MEGA AULÃO - 2012
Apotila 1º MEGA AULÃO - 2012

Óptica da visão
Óptica da visãoÓptica da visão
Óptica da visão

Câmera fotografica
Câmera fotograficaCâmera fotografica
Câmera fotografica

Lentes marista parte 2
Lentes marista parte 2Lentes marista parte 2
Lentes marista parte 2

Anatomia ocular.pdf
Anatomia ocular.pdfAnatomia ocular.pdf
Anatomia ocular.pdf

Lentes convergentes e divergentes
Lentes convergentes e divergentesLentes convergentes e divergentes
Lentes convergentes e divergentes

ametropias.ppt
ametropias.pptametropias.ppt
ametropias.ppt

Óptica - O olho humano
Óptica - O olho humanoÓptica - O olho humano
Óptica - O olho humano


Mais de UERGS

Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx
Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptxAula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx
Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx
UERGS

Nutrigenômica e nutrigenética
Nutrigenômica e nutrigenéticaNutrigenômica e nutrigenética
Nutrigenômica e nutrigenética
UERGS

Introdução a genetica
Introdução a geneticaIntrodução a genetica
Introdução a genetica
UERGS

Princípios gerais da conservação de alimentos
Princípios gerais da conservação de alimentosPrincípios gerais da conservação de alimentos
Princípios gerais da conservação de alimentos
UERGS

Definição, classificação, composição e conservação aula 2
Definição, classificação, composição e conservação aula 2Definição, classificação, composição e conservação aula 2
Definição, classificação, composição e conservação aula 2
UERGS

Conservação por utilização de temperaturas
Conservação por utilização de temperaturasConservação por utilização de temperaturas
Conservação por utilização de temperaturas
UERGS

Conservação pelo uso do frio
Conservação pelo uso do frioConservação pelo uso do frio
Conservação pelo uso do frio
UERGS

Tópicos especiais biodiesel
Tópicos especiais   biodieselTópicos especiais   biodiesel
Tópicos especiais biodiesel
UERGS

Bioquimica de alimentos proteases
Bioquimica de alimentos   proteasesBioquimica de alimentos   proteases
Bioquimica de alimentos proteases
UERGS

Bioquimica da maturação das frutas
Bioquimica da maturação das frutasBioquimica da maturação das frutas
Bioquimica da maturação das frutas
UERGS

Controle do amadurecimento e senescência dos frutos
Controle do amadurecimento e senescência dos frutosControle do amadurecimento e senescência dos frutos
Controle do amadurecimento e senescência dos frutos
UERGS

Analise espectro eletromagnética
Analise espectro eletromagnéticaAnalise espectro eletromagnética
Analise espectro eletromagnética
UERGS

Bioquímica de alimentos - Carboidrases
Bioquímica de alimentos - CarboidrasesBioquímica de alimentos - Carboidrases
Bioquímica de alimentos - Carboidrases
UERGS

Enzimas
EnzimasEnzimas
Enzimas
UERGS

Recuperação de áreas degradadas
Recuperação de áreas degradadasRecuperação de áreas degradadas
Recuperação de áreas degradadas
UERGS

Segurança alimentar e ogms
Segurança alimentar e ogmsSegurança alimentar e ogms
Segurança alimentar e ogms
UERGS

Impacto ambiental, analise de riscos
Impacto ambiental, analise de riscosImpacto ambiental, analise de riscos
Impacto ambiental, analise de riscos
UERGS

Impacto ambiental dos resíduos agroindustriais
Impacto ambiental dos resíduos agroindustriaisImpacto ambiental dos resíduos agroindustriais
Impacto ambiental dos resíduos agroindustriais
UERGS

Resíduos agroindustriais
Resíduos agroindustriaisResíduos agroindustriais
Resíduos agroindustriais
UERGS

Meio ambiente – as 17 leis ambientais do
Meio ambiente – as 17 leis ambientais doMeio ambiente – as 17 leis ambientais do
Meio ambiente – as 17 leis ambientais do
UERGS


Mais de UERGS (20)

Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx
Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptxAula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx
Aula 1 - Biodiversidade e os Recursos Genéticos [Salvo automaticamente].pptx

Nutrigenômica e nutrigenética
Nutrigenômica e nutrigenéticaNutrigenômica e nutrigenética
Nutrigenômica e nutrigenética

Introdução a genetica
Introdução a geneticaIntrodução a genetica
Introdução a genetica

Princípios gerais da conservação de alimentos
Princípios gerais da conservação de alimentosPrincípios gerais da conservação de alimentos
Princípios gerais da conservação de alimentos

Definição, classificação, composição e conservação aula 2
Definição, classificação, composição e conservação aula 2Definição, classificação, composição e conservação aula 2
Definição, classificação, composição e conservação aula 2

Conservação por utilização de temperaturas
Conservação por utilização de temperaturasConservação por utilização de temperaturas
Conservação por utilização de temperaturas

Conservação pelo uso do frio
Conservação pelo uso do frioConservação pelo uso do frio
Conservação pelo uso do frio

Tópicos especiais biodiesel
Tópicos especiais   biodieselTópicos especiais   biodiesel
Tópicos especiais biodiesel

Bioquimica de alimentos proteases
Bioquimica de alimentos   proteasesBioquimica de alimentos   proteases
Bioquimica de alimentos proteases

Bioquimica da maturação das frutas
Bioquimica da maturação das frutasBioquimica da maturação das frutas
Bioquimica da maturação das frutas

Controle do amadurecimento e senescência dos frutos
Controle do amadurecimento e senescência dos frutosControle do amadurecimento e senescência dos frutos
Controle do amadurecimento e senescência dos frutos

Analise espectro eletromagnética
Analise espectro eletromagnéticaAnalise espectro eletromagnética
Analise espectro eletromagnética

Bioquímica de alimentos - Carboidrases
Bioquímica de alimentos - CarboidrasesBioquímica de alimentos - Carboidrases
Bioquímica de alimentos - Carboidrases

Enzimas
EnzimasEnzimas
Enzimas

Recuperação de áreas degradadas
Recuperação de áreas degradadasRecuperação de áreas degradadas
Recuperação de áreas degradadas

Segurança alimentar e ogms
Segurança alimentar e ogmsSegurança alimentar e ogms
Segurança alimentar e ogms

Impacto ambiental, analise de riscos
Impacto ambiental, analise de riscosImpacto ambiental, analise de riscos
Impacto ambiental, analise de riscos

Impacto ambiental dos resíduos agroindustriais
Impacto ambiental dos resíduos agroindustriaisImpacto ambiental dos resíduos agroindustriais
Impacto ambiental dos resíduos agroindustriais

Resíduos agroindustriais
Resíduos agroindustriaisResíduos agroindustriais
Resíduos agroindustriais

Meio ambiente – as 17 leis ambientais do
Meio ambiente – as 17 leis ambientais doMeio ambiente – as 17 leis ambientais do
Meio ambiente – as 17 leis ambientais do


Último

Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdf
Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdfLivro - Planejamento em Orientação Educacional - Heloísa Lück.pdf
Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdf
CarolineSaback2

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.
Mary Alvarenga

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf
Falcão Brasil

A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdfA Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
Falcão Brasil

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf
Falcão Brasil

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf
Falcão Brasil

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf
valdeci17

P0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdfP0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdf
Ceiça Martins Vital

Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...
Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...
Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...
Falcão Brasil

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf
Manuais Formação

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Falcão Brasil

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Miguel Delamontagne

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Falcão Brasil

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
JocelynNavarroBonta

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Falcão Brasil

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
LuizHenriquedeAlmeid6

A Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptxA Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptx
tamirissousa11

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
LeideLauraCenturionL


Último (20)

Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdf
Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdfLivro - Planejamento em Orientação Educacional - Heloísa Lück.pdf
Livro - Planejamento em Orientação Educacional - Heloísa Lück.pdf

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf

A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdfA Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

TALENTOS DA NOSSA ESCOLA .
TALENTOS DA NOSSA ESCOLA                .TALENTOS DA NOSSA ESCOLA                .
TALENTOS DA NOSSA ESCOLA .

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf

P0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdfP0107 do aluno da educação municipal.pdf
P0107 do aluno da educação municipal.pdf

Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...
Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...
Aviação de Reconhecimento e Ataque na FAB. A Saga dos Guerreiros Polivalentes...

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx

A Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptxA Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptx

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf


Instrumentos óticos

  • 1. Instrumentos óticos PROF. DRA. ADRIANA DANTAS DISCIPLINA: ANÁLISE INSTRUMENTAL CURSO: CIÊNCIA E TECNOLOGIA DE ALIMENTOS UERGS, CAXIAS DO SUL, RS
  • 2. Introdução O principal instrumento óptico é para nós o olho. Os raios luminosos vêm do objeto e passam por uma membrana transparente, a córnea, onde sofrem uma primeira e importante refração o índice de refração da córnea é semelhante ao da água; Passam então por uma abertura denominada pupila, controlada pelos pequenos músculos da íris (que dá a cor aos olhos) e são finalmente focalizados com precisão por uma lente convergente, O cristalino, que forma uma imagem real sobre a superfície da retina, no fundo do olho. Terminações nervosas na retina enviam a informação da imagem ao cérebro.
  • 3. Num olho normal, quando os músculos estão completamenterelaxados um objeto distante (no infinito) forma uma imagem nítida na retina. Na Figura mostra o que ocorre quando o objeto se aproxima, é a chamada acomodação do olho.
  • 4. Cristalino é uma lente focal O cristalino difere das lentes comuns em vários aspectos: O cristalino é uma lente de distância focal f variável! Diferente do que ocorre numa câmera fotográfica, a distância imagem i no olho (distância cristalino-retina) é fixa. Para que as imagens nítidas sempre se formem a essa distância, pela equação das lentes delgadas, a distância focal deve então variar conforme a distância do objeto. O cristalino é mantido em posição atrás da íris por ligamentos, que estão conectados a músculos. Quando esses músculos estão relaxados, o cristalino fica alongado, com raios de curvatura maiores e distância focal aumentada. Quando um objeto se aproxima do olho os músculos se contraem, o cristalino se deforma e reduz sua distância focal.
  • 5. Olho humano  A forma do olho humano é quase esférica, com diâmetro aproximado de 25 mm.  A parte frontal é ligeiramente mais encurvada, recoberta por uma membrana dura e transparente, a córnea.  A região atrás da córnea contém um líquido, chamado de humor aquoso e a seguir vem o cristalino:  uma lente em forma de cápsula com uma gelatina fibrosa dura no centro e progressivamente mais macia à medida que se aproxima da sua periferia.  A íris, é um diafragma que controla a entrada de luz.
  • 7. Microscopia Simples - Lupa É um instrumento óptico com uma lente convergente e distância focal pequena; Chamada de Microscópio simples ela é utilizada para ampliar imagens; Para que ocorra a ampliação da imagem, e esta seja direita, é necessário que o objeto esteja entre o foco objeto e a lente. O uso de uma lente convergente (tal como a lupa) na frente do olho:  amplifica o tamanho das coisas que enxergamos  possui uma outra consequência a de exigir uma menor acomodação visual.
  • 8. Fundamento óptico da lupa Quando um objeto é movido em direção ao foco F, os raios luminosos que emergem da lupa, provenientes de um ponto do objeto, se tornam cada vez menos divergentes, o que faz a imagem virtual conjugada pela lupa se afastar e aumentar de tamanho. Consequência disso é que o olho necessita de menor acomodação visual e assim conjuga uma imagem de tamanho maior na retina.
  • 9. Acomodação visual •Se refere à capacidade que o nosso olho possui de reduzir a sua distância focal para que tenhamos uma imagem distinta na retina, isto é, uma imagem nítida conjugada sobre a retina. •Quanto mais divergentes forem os raios luminosos que atingem o olho, tanto menor deverá ser a distância focal da lente do nosso olho. •Isto exige uma maior acomodação visual, ou seja, um esforço maior dos músculos ciliares que pressionam o cristalino a fim de aumentar a sua curvatura e reduzir a distância focal.
  • 12. Distância focal Inicialmente imaginemos que o objeto esteja colocado entre a lupa e o seu plano focal. O observador encontra-se próximo à lupa, do lado oposto ao lado que está o objeto e sua imagem.
  • 13. Acomodação Distância objeto Distância Focal 0,25m 1,59 cm 1 m 1,67 cm 3 m 1,69 cm 100 m 1,70 cm  1,70 cm 2,5 cm Ponto Próximo – 25 cm Menor distância para a qual é possível obter uma imagem nítida na retina.
  • 14. Lupa Para pequenos ângulos Ponto próximo=25cm s h ' h   25 s/h s/h' M 25 25     s Quanto maior o valor de s’, maior o aumento, e isso acontece quando sf. Se o objeto é colocado aproximadamente no ponto focal da lupa sf f cm M 25 M= aumento angular Obs.: com o valor de f em centímetros
  • 15. Distância Focal da Lupa aumento Distância focal da lupa (cm) 2x 12,5 4x 6,25 5x 5,0 10x 2,5 20x 1,25 Oculares
  • 17. A CÂMARA FOTOGRÁFICA Toda câmera fotográfica é fundamentalmente uma câmara escura projetada; As câmaras fotográficas são, a rigor, extensões mecânicas do olho humano.  O olho humano é um órgão adaptado para captar essa energia radiante tanto em quantidade como em qualidade;  Capacidade de recepcionar os comprimentos de onda de cada cor e decodificá-los;  distinguindo assim objetos claros de escuros e de cores diferentes.  A isso chamamos visão cromática (visão das cores).
  • 19. Olho humano e câmera fotográfica A título de comparação, a íris do olho humano funciona como o dispositivo de diafragma da câmera, controlando a quantidade de luz. O cristalino do nosso olho tem seu paralelo na lente da câmera, pois ambos vão tornar as imagens nítidas. A diferença é que o cristalino, para focalizar as imagens, muda de forma, ao passo que numa câmara, a lente é dotada de um movimento para frente e para trás para cumprir a mesma função, com exceção das câmaras chamadas de "foco fixo", que são projetadas para dar foco a partir de uma distância mínima (geralmente em torno de 1,5 m em diante). A retina corresponde à parte de trás da câmara fotográfica, onde colocamos a emulsão sensível à luz e sobre a qual se formará a imagem.
  • 20. Máquina fotográfica e olho humano
  • 21. O olho e máquina fotográfica Abertura da íris- varia de f/2 a f/8 para controlar a intensidade de luz. Distância focal ajustável para que a imagem se forme sobre a retina
  • 23. Tipos de objetivas de máquinas fotográficas Combinação de lentes convergentes e divergentes, feitas de vidros diferentes para minimizar as distorções (cromática, esférica, etc.)
  • 24. Escolha da distância focal da objetiva Como o aumento depende da posição da imagem, se usarmos uma lente com distância focal maior, a distância imagem também será maior, portanto será também mais ampliada. Trabalhar com objetivas em grande distância focal, permite fotografias de objetos distantes, porém o campo de visada, é reduzido, uma vez que a área do filme permanece inalterada (24x36mm). Algumas objetivas fotográficas podem ter algumas lentes móveis que permitem um “zoom” no objeto fotografado, isto é, a distância focal da objetiva pode ser variada dentro de um certo intervalo. p 'p h 'h M  28 mm 70mm
  • 26. Escolha da abertura da objetiva Em fotografia, utiliza-se o número f, para denominar a abertura da lente íris objetivadaefetivodiâmetro focaldistância D f fNúmero   O controle da luminosidade é regulada, na maioria das câmaras, por meio de um dispositivo chamado DIAFRAGMA.  O mecanismo do diafragma controla o diâmetro da abertura da lente, permitindo assim variar à vontade a luminosidade.  Esse controle é padronizado pelos números-f, ou também chamados f/stops, que estão gravados no tubo das lentes.  O diafragma, portanto, permite dosar a quantidade de luz que recebe e o controle da profundidade de campo.  A sequencia normal de números-f que encontramos nas lentes é escrita progressivamente do mais aberto ao mais fechado:  ... -1 – 1.4 – 2 – 2.8 – 4 – 5.6 – 8 – 11 – 16 – 22 – 32 – 45 – 64 – 90 ...
  • 27. Abertura da objetiva Grandes aberturas (tempo de exposição curto) são úteis para fotografar objetos em movimento.
  • 28. Abertura da objetiva Aberturas pequenas (longo tempo de exposição), são mais indicadas para fotografar objetos em repouso (paisagem).
  • 31. Lunetas e telescópios Refrator: usa lentes para formar imagens Incovenientes • aberração cromática ( f varia com comprimento de onda) • Pouca luminosidade Refletores: a objetiva é um espelho esférico ( ou parabólico) Vantagens • Não há aberração cromática • Mais luminosidade Telescópio de Newton
  • 34. Telescópio refrator A objetiva forma uma imagem real, no seu plano focal. Como no caso da objetiva fotográfica, quanto maior a distância focal, maior será a imagem formada. Essa imagem real, funciona como objeto para um segunda lente convergente, que atua como uma lupa, formando uma imagem final virtual e ampliada do objeto.
  • 35. Telescópios de grandes aberturas Organização European Southern Observatory Localização Cerro Paranal, Atacama desert, Chile Altitude 2.635 m Clima: >340 clear nights/year Website www.eso.org/projects/vlt/ Telescópios R=29m, f=13m Antu (UT1): 8,2 m refletor (diâmetro) Kueyen (UT2): 8,2 m refletor (diâmetro) Melipal (UT3): 8,2 m refletor (diâmetro) Yepun (UT4): 8,2 m refletor (diâmetro)
  • 36. Telescópio Espacial Huble Organizações NASA/ESA Comprimento de onda Visível, ultravioleta e infravermelho Localização Orbita baixa da Terra Tipo de órbita Elíptica Altura da órbita: 589 km. Período orbital 96-97 min Velocidade orbital 7.500 m/s, Aceleração devido à gravidade: 8,169 m/s2 Lançamento 24 de abril de 1990 Saída da órbita Por volta de 2020 Massa 11.110 kg (11 ton)
  • 37. Aumento angular de um telescópio oculardafocaldist. objetivadafocal.dist f f M  2 1  A objetiva pode ser uma lente ou um espelho esférico de distância focal positiva igual a f1.
  • 38. O que Galileu viu? Galileu observou, com uma objetiva de comprimento focal de 1000mm e uma lente divergente de 50 mm, conseguindo um aumento de 20X. Desenho de Galileo Foto com montagem equivalente crateras na Lua
  • 39. O que Galileu viu? Luas de Júpiter Fases de Vênus
  • 40. Binóculo objetiva ocular Prismas Binóculos de Galileu (mesmo principio da luneta de Galileu)
  • 44. Aumento e Poder de Resolução
  • 45. Microscópios Permitem a observação de materiais invisíveis a olho nu; Possibilitaram ao homem explorar um mundo tão amplo e desconhecido quanto o próprio universo; Desde sua invenção no século XVII, os microscópios passaram por evoluções que os tornaram mais potentes e precisos; Os aprimoramentos foram aplicados, principalmente, aos sistemas de iluminação e nos tipos de luz que atravessam os espécimes. Hoje, existe uma grande variedade de tipos de microscópio para diferentes tipos de aplicações, divididos entre três categorias principais: a microscopia de luz, microscopia eletrônica e a microscopia de ponta de prova.
  • 46. Histórico da Microscopia óptica •Muitos atribuem a invenção deste instrumento a Galileu •Leeuwenhoek aperfeiçoou o instrumento e o utilizou na observação de seres vivos • Estudou os glóbulos vermelhos do sangue e constatou a existência dos espermatozóides. • Desvendou o extraordinário mundo dos micróbios (seres microscópicos), como microrganismos . •Dotados de apenas uma lente de vidro, os primeiros microscópios permitiam aumentos de até 300 vezes com razoável nitidez •O microscópio simples de Leeuwenhoek, foi aprimorado por Hooke, ganhando mais uma lente. obtendo aumentos ainda maiores.
  • 49. Microscopia óptica Na microscopia ótica existem dois tipos de microscópios os simples e o composto; O simples é caracterizado por uma lente de aumento que permite aumentar uma partícula vezes a mais que o seu tamanho real, este tipo é bastante utilizado para observar grãos de minério, superfície de fratura de metais papel e outros. Os microscópicos compostos são mais poderosos que permite desde a observação com aumento de algumas dezenas de vezes ate 2000 vezes o tamanho real da partícula. O microscópio composto tem dois tipos de lentes a ocular e a objetiva unindo os dois tipos de lentes fica um tubo ótico geralmente de 160mm.
  • 50. Microscópio Composto Um instrumento óptico composto apresenta um tubo delimitado nas suas extremidades por lentes esféricas convergentes, formando uma associação de lentes separadas. ◦ A lente mais próxima do objeto observado é chamada objetiva, e é uma lente com distância focal na ordem de milímetros. ◦ A lente próxima ao observador é chamada ocular, e é uma lente com distância focal na ordem de centímetros. A objetiva fornece uma imagem real, invertida e maior que o objeto. ◦ Esta imagem funciona como objeto para o ocular, que funciona como uma lupa, fornecendo uma imagem final virtual, direta e maior. ◦ Ou seja, o objeto é aumentado duplamente, fazendo com que objetos muito pequenos sejam melhores observados.
  • 51. Microscópio Composto Tem lentes intercambiáveis  podem ser trocadas de acordo com as necessidades da situação Possível escolher diversas ampliações utilizando o mesmo instrumento.  Um microscópio possui:  duas lentes objetivas (uma com aumento de 10 e outro com aumento de 100 vezes)  duas lentes oculares (uma com aumento de 3 e outra com aumento de 10)  Desta forma, ampliação final do microscópio poderá chegar a 1000 vezes. Os microscópios ainda contam com um sistema para iluminar o objeto que esteja sendo observado. Os microscópios ópticos modernos também usam duas lentes oculares, para permitir visão tridimensional
  • 53. Objetivas São conjuntos de lentes posicionadas de tal modo a corrigirem aberrações cromáticas  Possuem bom poder resolução, permitir um contraste adequado de tons  Possuem uma distância focal e permitirem ajuste de foco de modo  Estas lentes utilizadas podem ser convergente, divergente, de borda delgada, fina ou espessa. A objetiva de um telescópio óptico é em geral um grande espelho de superfície com forma aproximadamente paraboloidal (em geral uma superfície cônica de revolução) ou uma lente composta de dois ou mais elementos.  Quando a objetiva é destinada a finalidades especiais em astronomia, como para uma câmera astronômica, é comum que a objetiva seja um sistema óptico composto de lentes e espelhos. Outras utilizações são feitas em microscópios ópticos, câmeras fotográficas e de vídeo.
  • 54. Ampliações dos objetos Microscópio composto é capaz de aumentar até 2.000 vezes o objeto observado. Microscópio Eletrônicos capazes de aumentos de até 100 000 vezes Microscópios de Varredura produzem aumentos superiores a 1 milhão de vezes.
  • 57. Microscopia de luz Combina métodos tradicionais de formação de imagem com princípios de aumento de resolução, permitindo a observação de detalhes de até 200 nanômetros. Os microscópios ópticos se dividem em: ◦ 1. Microscópio ultravioleta ◦ Neste tipo, utiliza-se a radiação ultravioleta, que tem um comprimento de onda para a luz visível, melhorando o limite de resolução. ◦ 2. Microscópio de fluorescência ◦ A observação dos espécimes é feita através da fixação de substâncias fluorescentes (fluoro e cromos), que, ao receberem luz, podem ser observados através do brilho gerado. ◦ 3. Microscópio de contraste de fase ◦ Transforma diferentes fases dos raios de luz em diferenças luminosas, permitindo a observação dos espécimes através do contraste gerado. ◦ 4. Microscópio de polarização ◦ Constituído por dois prismas – um polarizador e outro analisador – este tipo de microscópio é utilizado na observação de materiais birrefringentes (estruturas anisotrópicas, com índices diferentes de refração como os ossos, músculos, fibras, cabelos, etc.).
  • 59. Sistema de iluminação Luz transmitida A luz gerada por uma fonte (lâmpada + espelho parabólico, em geral); É “colimada” por lentes condensadoras e passa através de aberturas variáveis, chamadas diafragmas, por filtros e depois na microscopia por luz transmitida; Atravessa a amostra preparada como uma lâmina fina e de faces paralelas, para que seja transparente; É empregado para a distinção de características e propriedades especificas de um mineral qualquer; Permite uma ampliação de 20 à 1000 vezes, permite que a luz seja polarizada, isto é, redirecionada.
  • 60. Sistema de Iluminação Campo claro A microscopia de campo claro apresenta algumas vantagens como menor toxicidade por necessitar de menores concentrações de corantes; Baixo contraste, devido ao uso de baixas concentrações de cromóforos naturais ou especialmente corantes vitais; Observações feitas no comprimento de onda de máxima absorção aumentam o contraste. Apresenta algumas limitações como objetos de fase exibem mínimo contraste em foco e mostra contraste oposto por cima e abaixo do foco.
  • 61. Sistema de Iluminação Microscopia Por Luz Refletida: A luz se propaga em um meio isotrópico segundo uma frente de onda esférica. O índice de refração do meio é invariante com a direção considerada. A velocidade de propagação da luz depende da direção considerada. No microscópio óptico de luz refletida – MOLR, a luz incide sobre a amostra e é refletida Existe um semi-espelho no qual 50% da luz é refletida e 50% é transmitida ◦ havendo perdas quanto à intensidade da imagem, porém ganhando-se na resolução final.
  • 62. Sistema de Iluminação Campo claro A maioria dos microscópios disponíveis para a indústria de semicondutores utilizam os sistemas de iluminação: ◦campo claro (brigthfield) ◦campo escuro (darkfield) ◦interferência diferencial. No modo de iluminação de campo claro a luz viaja ao longo do eixo óptico, através da objetiva em direção à amostra que está sendo observada.
  • 63. Sistema de Iluminação Campo escuro A luz dispersada entra na objetiva e o objeto aparece iluminado e brilhante sobre um fundo escuro. Consegue-se pela utilização de um tipo especial de condensador que ilumina o objeto obliquamente A luz atinge o espécime a ser analisado e somente os feixes desviados pelo objeto percorrem o resto do sistema É uma aplicação do princípio de Tyndall. A luz é direcionada para o exterior do cone que a objetiva compreende para iluminar a lâmina obliquamente. Aumenta a visibilidade de detalhes que são frequentemente ignorados pela iluminação de campo claro. É uma técnica excelente para uma varredura rápida, com um amplo campo de visão, para partículas, ranhuras ou resíduos químicos.
  • 64. Imagens de microestruturas Figura 3- Microestrutura da liga FeCrC
  • 65. Microscopia de fluorescência Permite observar microorganismos capazes de fixar substâncias fluorescentes (fluorocromos). A luz UV, ao incidir nessas partículas, provoca a emissão de luz visível e observa- se as células brilhando em fundo escuro.
  • 66. A microscopia de fluorescência usa uma lâmpada de mercúrio ou xenônio para produzir luz ultravioleta. A luz vem do microscópio e incide sobre um espelho dicróico - espelho que reflete comprimentos de onda de um determinado intervalo e permite que comprimentos de onda de outro intervalo passem através dele. O espelho dicróico reflete a luz ultravioleta até o espécime. Essa luz excita a fluorescência dentro das moléculas no espécime. A ultravioleta excita a fluorescência dentro das moléculas no espécime. A objetiva coleta a luz de comprimento de onda fluorescente que foi produzida. Esta luz fluorescente passa através do espelho dicróico e de um filtro de barreira (capaz de eliminar outros comprimentos de onda além do fluorescente), levando-a para formar a imagem na ocular.
  • 70. Microscopia de contraste de fase Permite a observação de microorganismos vivos, sem coloração, através do contraste devido à diferença de fase dos raios luminosos que atravessam o fundo relativamente à fase da luz que atravessa os microorganismos; Esta diferença de fase é conseguida por utilização de uma objetiva de fase Consiste num disco de vidro com um escavação circular, de modo que a luz que atravessa a escavação tem diferença de 1/4 de fase em relação à que travessa a outra porção do vidro. Assim, os objetos não corados podem funcionar como verdadeiras redes de difração, pois os pormenores da sua estrutura resultam de pequenas diferenças nos índices de refração dos componentes celulares, e estes originam diferenças de fase nas radiações que os atravessam
  • 71. Contraste de Fase Em um microscópio de contraste de fase, a luz é separada pelos anéis anulares na objetiva e pelo condensador. A luz que passa através da parte central do trajeto de luz é recombinada com a luz que se propaga em torno da periferia do espécime. A interferência produzida por esses dois trajetos produz imagens nas quais as estruturas densas aparecem mais escuras do que o fundo.
  • 73. CITO/HISTOQUÍMICAS A maioria dos elementos que constituem os tecidos é naturalmente incolor; Sem reflaxão. Para que eles se tornem visíveis recorre-se à coloração: dos componentes proteicos das estruturas das inclusões celulares de natureza química  Mais comuns são a hematoxilina e a eosina.  A cito/histoquímica é uma técnica histológica que tem por objetivo a identificação da natureza química de constituintes celulares.
  • 76. Colorações ◦Ortocromática: tecidos adquirem uma cor igual a solução corante usada. ◦Metacromática: uma substância ou componente celular se tem uma cor diferente ao corante usado.
  • 78. Colorantes e reações histológicas Hematoxilina: Núcleo e regiões ácidas. Eosina: Regiões básicas e colágeno. Argentas: Fibras reticulares. Hematoxilina férrica: Músculo, eritrocitos. Ácido de Schiff: Moléculas ricas en carbohidratos e glucogenio. Corantes de Wright e Giemsa: Eritrocitos e grânulos de eosinófilos; Núcleos de leucócitos e grânulos de basófilos; Citoplasma de monocitos e linfocitos. Tricroma de Masson: Núcleos; Músculo, queratina e citoplasma; Mucinógeno, colágena.
  • 80. Corte transversal do limbo foliar de cultivares de macieira em diferentes períodos de incubação com Colletotrichum gloeosporioides. A) Gala 24 horas, bar. 33,3 µm; B) Fuji 24 horas, bar. 33,3 µm; C) Gala 48 horas, bar. 16,7 µm; D) Fuji 48 horas, bar. 16, 7 µm; E) Gala 96 horas, bar. 6,7 µm; F) Gala 120 horas, bar. 66,7 µm. (fv) feixe vascular; (pl) parênquima lacunoso; (pp) parênquima paliçadico; (esp) esporo germinativo; (ep) epiderme; (fl) floema; (xil) xilema; (mic) micélio; (cut) cutícula; (col) colênquima.
  • 81. Microscópio eletrônico Em 1924, o físico francês Louis de Broglie (1892-1987), Prêmio Nobel de 1929, demonstrou que um feixe de elétrons podia descrever um movimento ondulatório, como a luz, mas com um comprimento de onda menor, permitindo ampliações muito melhores. O microscópio eletrônico, criado em 1933, utiliza esse recurso: ◦ um feixe de elétrons, emitido por um filamento de tungstênio, passa por um campo eletromagnético que, imitando a lente de um aparelho óptico, concentra-o sobre o objeto de estudo. ◦ Esse só pode ser analisado dentro de uma câmara de vácuo, para que os elétrons não sofram desvios pelo contato com as moléculas existentes no ar.
  • 82. O Microscópio Eletrônico As máquinas mais atuais permitem aumentos de 5 mil a 500 mil vezes; As lentes ampliam a imagem gerada pela passagem do feixe de elétrons no material e a projetam para uma tela onde é formada uma imagem de pontos mais ou menos brilhantes, semelhante à de um televisor em branco e preto. O material a ser estudado passa por um complexo processo de desidratação, fixação e inclusão em resinas especiais, muito duras Permitem cortes ultrafinos obtidos através das navalhas de vidro do instrumento conhecido como ultra micrótomo.
  • 83. Microscopia eletrônica Os microscópios eletrônicos utilizam, em vez da luz, um feixe de elétrons, para iluminar a amostra, combinado a lentes eletrostáticas e eletromagnéticas. Sua capacidade de ampliação é superior a dos microscópios de luz ◦ um nível de resolução de 0,2 nanômetros.
  • 84. Tipos de microscopia eletrônica 1. Microscópio Eletrônico de Varredura (MEV) Capazes de produzir imagens em alta resolução, estes microscópios ampliam em até 100 mil vezes objeto e permitem obter imagens tridimensionais, sendo bastante utilizados para a observação da estrutura superficial da amostra. 2. Microscópio Eletrônico de Transmissão (MET) Permite examinar detalhes ínfimos, ampliando o objeto em até um milhão de vezes. Seu funcionamento consiste na emissão de um feixe de elétrons que interage com a amostra enquanto a atravessa, formando uma imagem aumentada. Para a observação neste tipo de microscópio é necessário que o material seja cortado em camadas bem finas.
  • 85. Microscópio eletrônico de varredura - MEV É um equipamento versátil que permite a obtenção de informações estruturais e químicas de amostras diversas. Um feixe fino de elétrons de alta energia incide na superfície da amostra Ocorre uma interação, parte do feixe é refletida e coletada por um detector que converte este sinal em imagem de BSE (ou ERE) - imagem de elétrons retro espalhados ou nesta interação a amostra emite elétrons produzindo a chamada imagem de ES (elétrons secundários). Ocorre também a emissão de raios-X que fornece a composição química elemental de um ponto ou região da superfície.
  • 87. Microscópio eletrônico de varredura MEV, modelo XL -30-ESEM (Phillips)
  • 89. Imagens de Microestruturas Partículas de esferas de carbono Microestrutura da argamassa com 60% de resíduo mostra cristais de etringita.
  • 97. Microscópio eletrônico de transmissão - TEM O MET possui sistemas de iluminação e vácuo que produz feixes de elétrons de alta energia (energia cinética), que ao incidir sobre uma amostra de tecido ultrafina (na espessura de nanômetro), fornece imagens planas. A imagem é projetada em um anteparo fluorescente, que poderá ser redirecionada para uma chapa fotográfica para registro. Grande parte dos átomos das estruturas celulares tem baixo número atômico e muito pouco contribui para a formação da imagem. A imagem é também uma resultante da absorção diferenciada de elétrons por diversas regiões da amostra, seja por variação de espessura, seja por interação com átomos de maior ou menor número atômico.
  • 106. Microscopia de Força Atômica 106
  • 107. Microscopia Força Atômica O mundo Nano Glóbulos vermelhos
