Curso de Engenharia Química
Disciplina de Química Orgânica Experimental
Professor Nilo Eduardo Kehrwald Zimmermann
Práticas Cromatográficas
Gabriela Gonçalves Cavalcanti
Anelisse Mossmann
Bagé, 25 de Novembro de 2013

2. 2

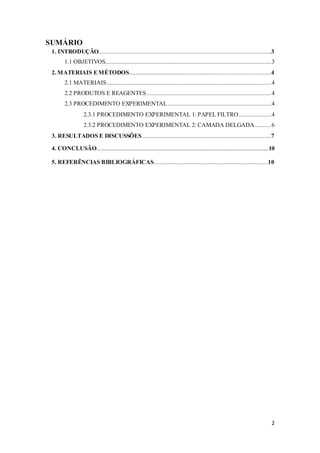

SUMÁRIO
1. INTRODUÇÃO...........................................................................................................3
1.1 OBJETIVOS.......................................................................................................3
2.MATERIAIS EMÉTODOS........................................................................................4
2.1 MATERIAIS......................................................................................................4
2.2 PRODUTOS E REAGENTES.............................................................................4
2.3 PROCEDIMENTO EXPERIMENTAL ................................................................4
2.3.1 PROCEDIMENTO EXPERIMENTAL 1: PAPEL FILTRO....................4
2.3.2 PROCEDIMENTO EXPERIMENTAL 2: CAMADA DELGADA..........6
3. RESULTADOS E DISCUSSÕES................................................................................7
4. CONCLUSÃO.....................................................................................................................10
5. REFERÊNCIAS BIBLIOGRÁFICAS.......................................................................10

3. 3

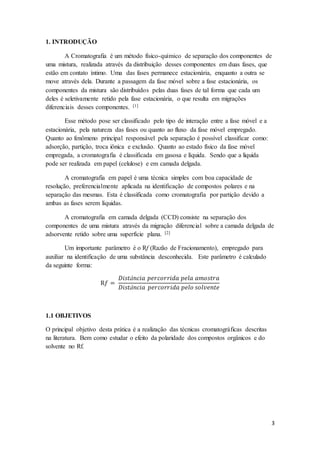

1. INTRODUÇÃO
A Cromatografia é um método físico-químico de separação dos componentes de
uma mistura, realizada através da distribuição desses componentes em duas fases, que
estão em contato íntimo. Uma das fases permanece estacionária, enquanto a outra se
move através dela. Durante a passagem da fase móvel sobre a fase estacionária, os
componentes da mistura são distribuídos pelas duas fases de tal forma que cada um
deles é seletivamente retido pela fase estacionária, o que resulta em migrações
diferenciais desses componentes. [1]
Esse método pose ser classificado pelo tipo de interação entre a fase móvel e a
estacionária, pela natureza das fases ou quanto ao fluxo da fase móvel empregado.
Quanto ao fenômeno principal responsável pela separação é possível classificar como:
adsorção, partição, troca iônica e exclusão. Quanto ao estado físico da fase móvel
empregada, a cromatografia é classificada em gasosa e líquida. Sendo que a liquida
pode ser realizada em papel (celulose) e em camada delgada.
A cromatografia em papel é uma técnica simples com boa capacidade de
resolução, preferencialmente aplicada na identificação de compostos polares e na
separação das mesmas. Esta é classificada como cromatografia por partição devido a
ambas as fases serem líquidas.
A cromatografia em camada delgada (CCD) consiste na separação dos
componentes de uma mistura através da migração diferencial sobre a camada delgada de
adsorvente retido sobre uma superfície plana. [2]
Um importante parâmetro é o Rf (Razão de Fracionamento), empregado para
auxiliar na identificação de uma substância desconhecida. Este parâmetro é calculado
da seguinte forma:
R𝑓 =
𝐷𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑝𝑒𝑟𝑐𝑜𝑟𝑟𝑖𝑑𝑎 𝑝𝑒𝑙𝑎 𝑎𝑚𝑜𝑠𝑡𝑟𝑎
𝐷𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑝𝑒𝑟𝑐𝑜𝑟𝑟𝑖𝑑𝑎 𝑝𝑒𝑙𝑜 𝑠𝑜𝑙𝑣𝑒𝑛𝑡𝑒
1.1 OBJETIVOS
O principal objetivo desta prática é a realização das técnicas cromatográficas descritas
na literatura. Bem como estudar o efeito da polaridade dos compostos orgânicos e do
solvente no Rf.

4. 4

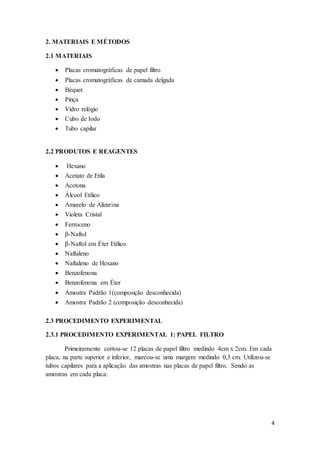

2. MATERIAIS E MÉTODOS
2.1 MATERIAIS
 Placas cromatográficas de papel filtro
 Placas cromatográficas de camada delgada
 Béquer
 Pinça
 Vidro relógio
 Cubo de Iodo
 Tubo capilar
2.2 PRODUTOS E REAGENTES
 Hexano
 Acetato de Etila
 Acetona
 Álcool Etílico
 Amarelo de Alizarina
 Violeta Cristal
 Ferroceno
 β-Naftol
 β-Naftol em Éter Etílico
 Naftaleno
 Naftaleno de Hexano
 Benzofenona
 Benzofenona em Éter
 Amostra Padrão 1(composição desconhecida)
 Amostra Padrão 2 (composição desconhecida)
2.3 PROCEDIMENTO EXPERIMENTAL
2.3.1 PROCEDIMENTO EXPERIMENTAL 1: PAPEL FILTRO
Primeiramente cortou-se 12 placas de papel filtro medindo 4cm x 2cm. Em cada
placa, na parte superior e inferior, marcou-se uma margem medindo 0,5 cm. Utilizou-se
tubos capilares para a aplicação das amostras nas placas de papel filtro. Sendo as
amostras em cada placa:

5. 5

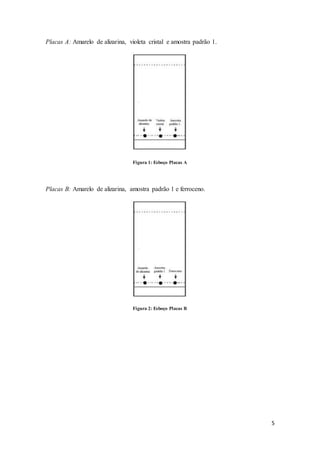

Placas A: Amarelo de alizarina, violeta cristal e amostra padrão 1.
Figura 1: Esboço Placas A
Placas B: Amarelo de alizarina, amostra padrão 1 e ferroceno.
Figura 2: Esboço Placas B

6. 6

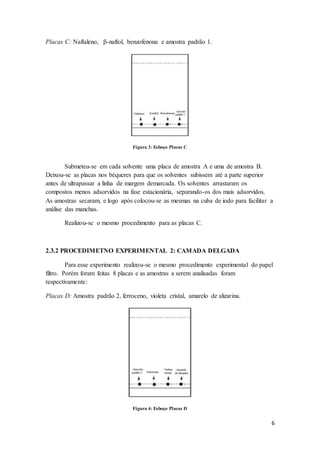

Placas C: Naftaleno, β-naftol, benzofenona e amostra padrão 1.
Figura 3: Esboço Placas C
Submeteu-se em cada solvente uma placa de amostra A e uma de amostra B.
Deixou-se as placas nos béqueres para que os solventes subissem até a parte superior
antes de ultrapassar a linha de margem demarcada. Os solventes arrastaram os
compostos menos adsorvidos na fase estacionária, separando-os dos mais adsorvidos.
As amostras secaram, e logo após colocou-se as mesmas na cuba de iodo para facilitar a
análise das manchas.
Realizou-se o mesmo procedimento para as placas C.
2.3.2 PROCEDIMETNO EXPERIMENTAL 2: CAMADA DELGADA
Para esse experimento realizou-se o mesmo procedimento experimental do papel
filtro. Porém foram feitas 8 placas e as amostras a serem analisadas foram
respectivamente:
Placas D: Amostra padrão 2, ferroceno, violeta cristal, amarelo de alizarina.
Figura 4: Esboço Placas D

7. 7

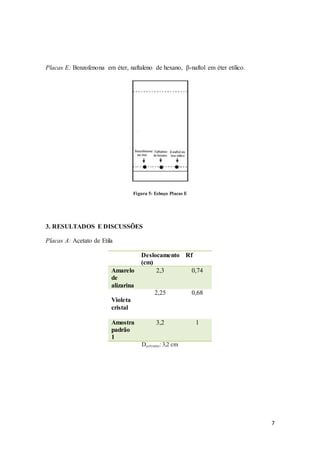

Placas E: Benzofenona em éter, naftaleno de hexano, β-naftol em éter etílico.
Figura 5: Esboço Placas E
3. RESULTADOS E DISCUSSÕES
Placas A: Acetato de Etila
Deslocamento
(cm)
Rf
Amarelo
de
alizarina
2,3 0,74
Violeta
cristal
2,25 0,68
Amostra
padrão
1
3,2 1
Dsolvente: 3,2 cm

8. 8

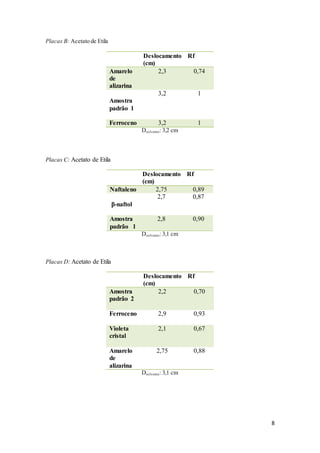

Placas B: Acetato de Etila
Deslocamento
(cm)
Rf
Amarelo
de
alizarina
2,3 0,74
Amostra
padrão 1
3,2 1
Ferroceno 3,2 1
Dsolvente: 3,2 cm
Placas C: Acetato de Etila
Deslocamento
(cm)
Rf
Naftaleno 2,75 0,89
β-naftol
2,7 0,87
Amostra
padrão 1
2,8 0,90
Dsolvente: 3,1 cm
Placas D: Acetato de Etila
Deslocamento
(cm)
Rf
Amostra
padrão 2
2,2 0,70
Ferroceno 2,9 0,93
Violeta
cristal
2,1 0,67
Amarelo
de
alizarina
2,75 0,88
Dsolvente: 3,1 cm

9. 9

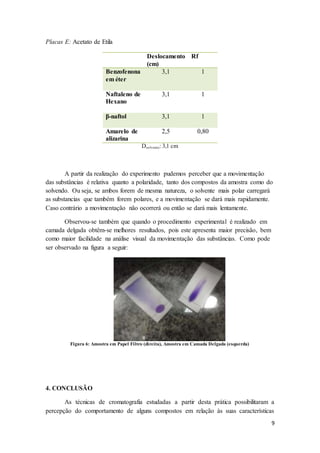

Placas E: Acetato de Etila
Deslocamento
(cm)
Rf
Benzofenona
em éter
3,1 1
Naftaleno de
Hexano
3,1 1
β-naftol 3,1 1
Amarelo de
alizarina
2,5 0,80
Dsolvente: 3,1 cm
A partir da realização do experimento pudemos perceber que a movimentação
das substâncias é relativa quanto a polaridade, tanto dos compostos da amostra como do
solvendo. Ou seja, se ambos forem de mesma natureza, o solvente mais polar carregará
as substancias que também forem polares, e a movimentação se dará mais rapidamente.
Caso contrário a movimentação não ocorrerá ou então se dará mais lentamente.
Observou-se também que quando o procedimento experimental é realizado em
camada delgada obtêm-se melhores resultados, pois este apresenta maior precisão, bem
como maior facilidade na análise visual da movimentação das substâncias. Como pode
ser observado na figura a seguir:
Figura 6: Amostra em Papel Filtro (direita), Amostra em Camada Delgada (esquerda)
4. CONCLUSÃO
As técnicas de cromatografia estudadas a partir desta prática possibilitaram a
percepção do comportamento de alguns compostos em relação às suas características

10. 10

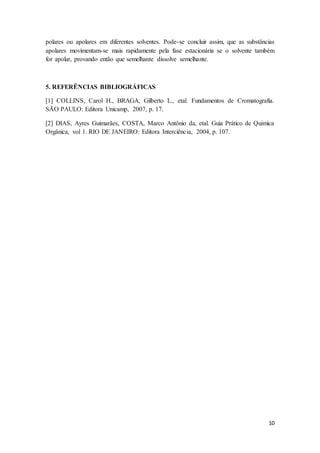

polares ou apolares em diferentes solventes. Pode-se concluir assim, que as substâncias
apolares movimentam-se mais rapidamente pela fase estacionária se o solvente também
for apolar, provando então que semelhante dissolve semelhante.
5. REFERÊNCIAS BIBLIOGRÁFICAS
[1] COLLINS, Carol H., BRAGA, Gilberto L., etal. Fundamentos de Cromatografia.
SÃO PAULO: Editora Unicamp, 2007, p. 17.
[2] DIAS, Ayres Guimarães, COSTA, Marco Antônio da, etal. Guia Prático de Química
Orgânica, vol 1. RIO DE JANEIRO: Editora Interciência, 2004, p. 107.
