1. PREPARO DO SOLO
Francisco de Assis de Carvalho Pinto
Prof. Chico

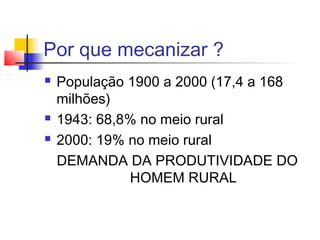

2. Por que mecanizar ?
 População 1900 a 2000 (17,4 a 168
milhões)
 1943: 68,8% no meio rural
 2000: 19% no meio rural
DEMANDA DA PRODUTIVIDADE DO
HOMEM RURAL

3. Vídeo MF

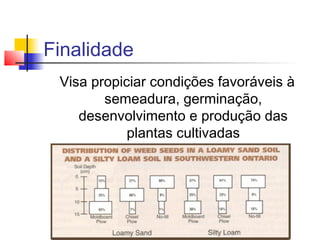

4. Finalidade
Visa propiciar condições favoráveis à
semeadura, germinação,
desenvolvimento e produção das
plantas cultivadas

5. Tipos de Preparo de Solo
 Preparo Inicial do Solo
 Área vai ser mobilizada pela primeira vez
com máquinas (desmatamento,
enleiramento, destocamento,
sistematização, aração, gradagem, ...)
 Preparo periódico do solo

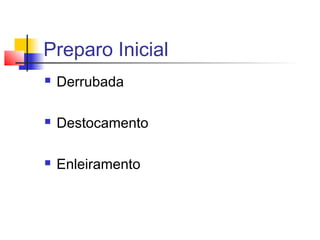

6. Preparo Inicial
 Derrubada
 Destocamento
 Enleiramento

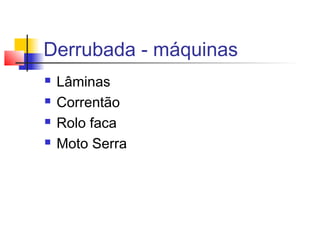

7. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra

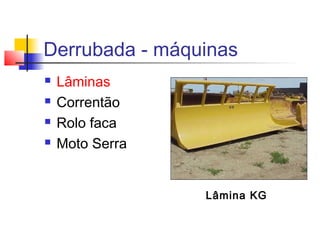

8. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra
Lâmina KG

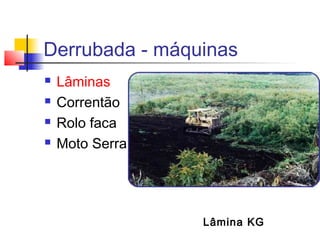

9. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra
Lâmina KG

10. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra

11. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra
Rolo faca IMASA

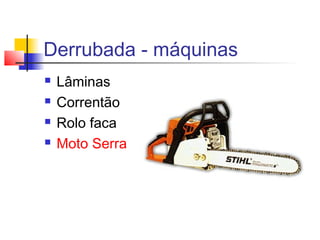

12. Derrubada - máquinas
 Lâminas
 Correntão
 Rolo faca
 Moto Serra

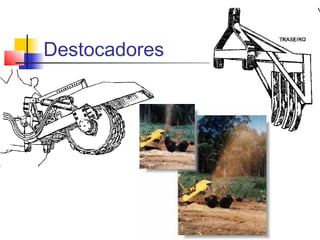

13. Destocadores

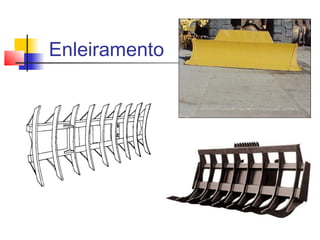

14. Enleiramento

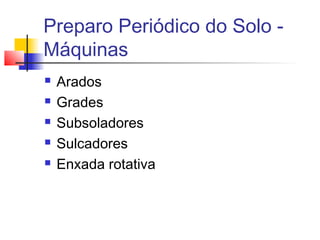

15. Preparo Periódico do Solo -
Máquinas
 Arados
 Grades
 Subsoladores
 Sulcadores
 Enxada rotativa

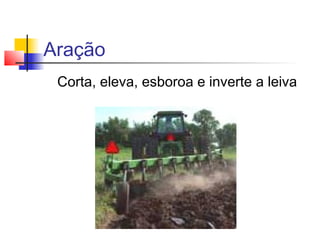

16. Aração
Corta, eleva, esboroa e inverte a leiva

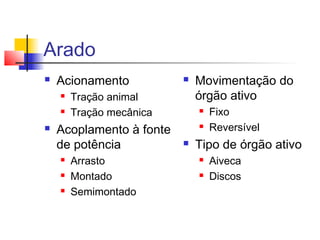

17. Arado
 Acionamento
 Tração animal
 Tração mecânica
 Acoplamento à fonte
de potência
 Arrasto
 Montado
 Semimontado
 Movimentação do
órgão ativo
 Fixo
 Reversível
 Tipo de órgão ativo
 Aiveca
 Discos

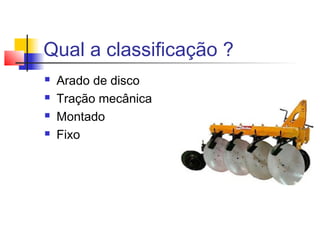

18. Qual a classificação ?
 Arado de disco
 Tração mecânica
 Montado
 Fixo

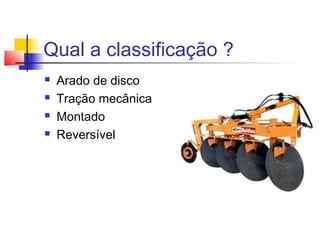

19. Qual a classificação ?
 Arado de disco
 Tração mecânica
 Montado
 Reversível

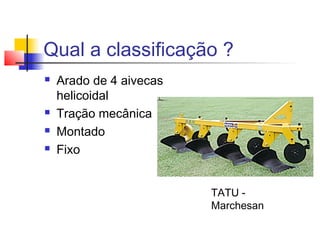

20. Qual a classificação ?
 Arado de 4 aivecas
helicoidal
 Tração mecânica
 Montado
 Fixo
TATU -
Marchesan

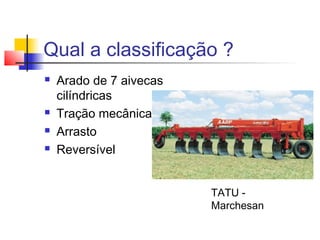

21. Qual a classificação ?
 Arado de 7 aivecas
cilíndricas
 Tração mecânica
 Arrasto
 Reversível
TATU -
Marchesan

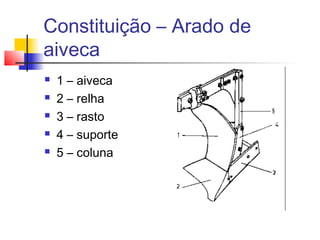

22. Constituição – Arado de
aiveca
 1 – aiveca
 2 – relha
 3 – rasto
 4 – suporte
 5 – coluna

23. Tipos de aivecas
 Cilíndrica
 Helicoidal
 Mista
 Recortada
Material menos
grudento – “plástico”

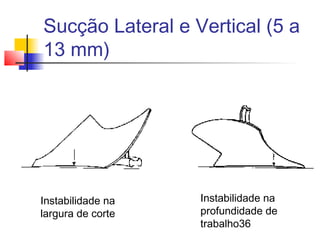

24. Sucção Lateral e Vertical (5 a
13 mm)
Instabilidade na
largura de corte
Instabilidade na
profundidade de
trabalho36

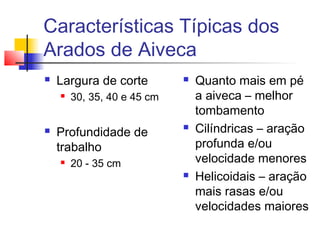

25. Características Típicas dos
Arados de Aiveca
 Largura de corte
 30, 35, 40 e 45 cm
 Profundidade de
trabalho
 20 - 35 cm
 Quanto mais em pé
a aiveca – melhor
tombamento
 Cilíndricas – aração
profunda e/ou
velocidade menores
 Helicoidais – aração
mais rasas e/ou
velocidades maiores

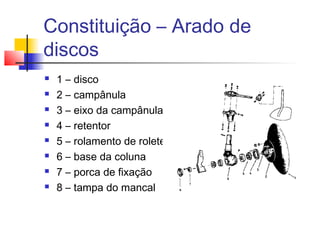

26. Constituição – Arado de
discos
 1 – disco
 2 – campânula
 3 – eixo da campânula
 4 – retentor
 5 – rolamento de roletes
 6 – base da coluna
 7 – porca de fixação
 8 – tampa do mancal

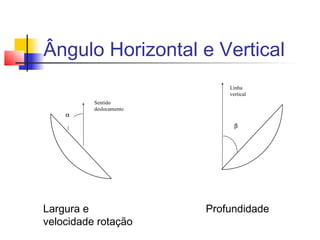

27. Ângulo Horizontal e Vertical
Largura e
velocidade rotação
Profundidade
Sentido
deslocamento
α
Linha
vertical
β

28. Ângulo Horizontal e Vertical
Tipo de Solo Ângulo Vertical Ângulo
Horizontal
Solos duros, difícil penetração 15 45
Solos normais 18 a 20 45 a 50
Solos macios e/ou úmidos, fácil penetração 22 50 a 60

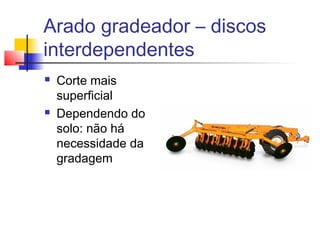

29. Arado gradeador – discos
interdependentes
 Corte mais
superficial
 Dependendo do
solo: não há
necessidade da
gradagem

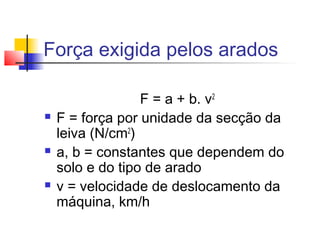

30. Força exigida pelos arados
F = a + b. v2
 F = força por unidade da secção da
leiva (N/cm2
)
 a, b = constantes que dependem do
solo e do tipo de arado
 v = velocidade de deslocamento da
máquina, km/h

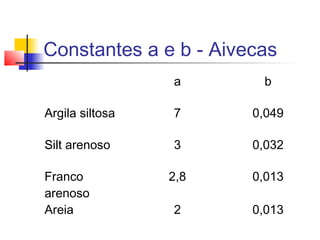

31. Constantes a e b - Aivecas
a b
Argila siltosa 7 0,049
Silt arenoso 3 0,032
Franco
arenoso
2,8 0,013
Areia 2 0,013

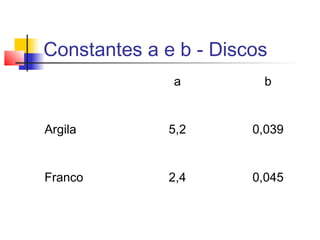

32. Constantes a e b - Discos
a b
Argila 5,2 0,039
Franco 2,4 0,045

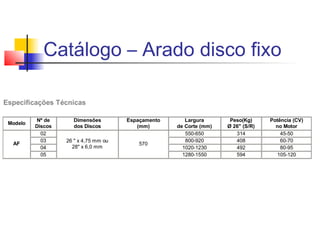

33. Catálogo – Arado disco fixo
Especificações Técnicas
Modelo
Nº de
Discos
Dimensões
dos Discos
Espaçamento
(mm)
Largura
de Corte (mm)
Peso(Kg)
Ø 26" (S/R)
Potência (CV)
no Motor
02 550-650 314 45-50
03 800-920 408 60-70
04 1020-1230 492 80-95
AF
05
26 " x 4,75 mm ou
28" x 6,0 mm
570
1280-1550 594 105-120

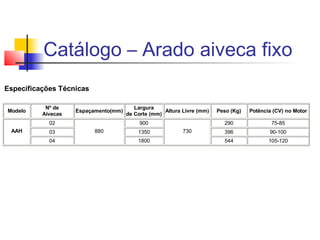

34. Catálogo – Arado aiveca fixo
Especificações Técnicas
Modelo
Nº de
Aivecas
Espaçamento(mm)
Largura
de Corte (mm)
Altura Livre (mm) Peso (Kg) Potência (CV) no Motor
02 900 290 75-85
03 1350 396 90-100AAH
04
880
1800
730
544 105-120

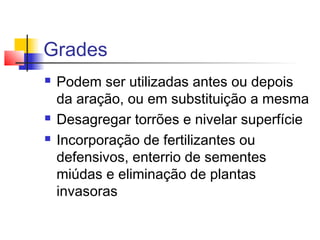

35. Grades
 Podem ser utilizadas antes ou depois
da aração, ou em substituição a mesma
 Desagregar torrões e nivelar superfície
 Incorporação de fertilizantes ou
defensivos, enterrio de sementes
miúdas e eliminação de plantas
invasoras

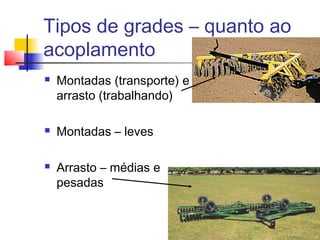

36. Tipos de grades – quanto ao
acoplamento
 Montadas (transporte) e
arrasto (trabalhando)
 Montadas – leves
 Arrasto – médias e
pesadas

37. Tipos de grades – quanto ao
elemento ativo
 Discos
 Dentes
 Molas

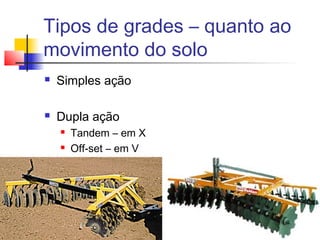

38. Tipos de grades – quanto ao
movimento do solo
 Simples ação
 Dupla ação
 Tandem – em X
 Off-set – em V

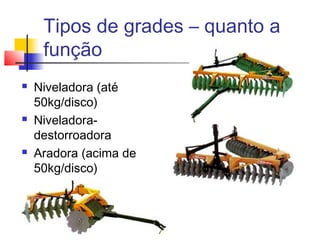

39. Tipos de grades – quanto a
função
 Niveladora (até
50kg/disco)
 Niveladora-
destorroadora
 Aradora (acima de
50kg/disco)

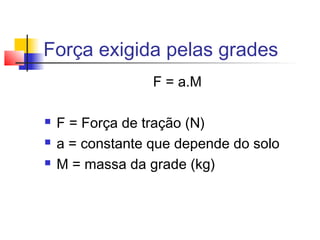

40. Força exigida pelas grades
F = a.M
 F = Força de tração (N)
 a = constante que depende do solo
 M = massa da grade (kg)

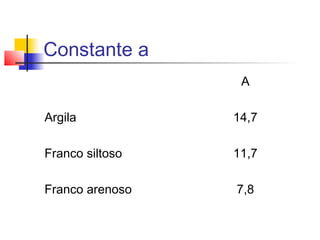

41. Constante a
A
Argila 14,7
Franco siltoso 11,7
Franco arenoso 7,8

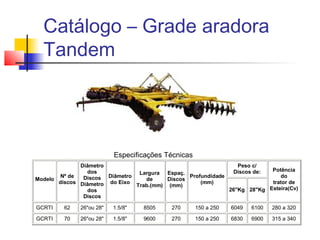

42. Catálogo – Grade aradora
Tandem
Especificações Técnicas
Peso c/
Discos de:
Modelo
Nº de
discos
Diâmetro
dos
Discos
Diâmetro
dos
Discos
Diâmetro
do Eixo
Largura
de
Trab.(mm)
Espaç.
Discos
(mm)
Profundidade
(mm)
26"Kg 28"Kg
Potência
do
trator de
Esteira(Cv)
GCRTI 62 26"ou 28" 1.5/8" 8505 270 150 a 250 6049 6100 280 a 320
GCRTI 70 26"ou 28" 1.5/8" 9600 270 150 a 250 6830 6900 315 a 340

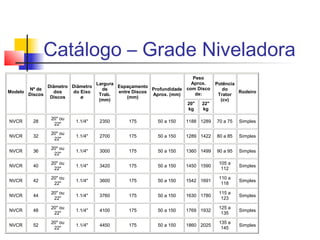

43. Catálogo – Grade Niveladora
Peso
Aprox.
com Disco
de:Modelo
Nº de
Discos
Diâmetro
dos
Discos
Diâmetro
do Eixo
ø
Largura
de
Trab.
(mm)
Espaçamento
entre Discos
(mm)
Profundidade
Aprox. (mm)
20"
kg
22"
kg
Potência
do
Trator
(cv)
Rodeiro
NVCR 28
20" ou
22"
1.1/4" 2350 175 50 a 150 1188 1289 70 a 75 Simples
NVCR 32
20" ou
22"
1.1/4" 2700 175 50 a 150 1289 1422 80 a 85 Simples
NVCR 36
20" ou
22"
1.1/4" 3000 175 50 a 150 1360 1499 90 a 95 Simples
NVCR 40
20" ou
22"
1.1/4" 3420 175 50 a 150 1450 1590
105 a
112
Simples
NVCR 42
20" ou
22"
1.1/4" 3600 175 50 a 150 1542 1691
110 a
118
Simples
NVCR 44
20" ou
22"
1.1/4" 3760 175 50 a 150 1630 1780
115 a
123
Simples
NVCR 48
20" ou
22"
1.1/4" 4100 175 50 a 150 1769 1932
125 a
135
Simples
NVCR 52
20" ou
22"
1.1/4" 4450 175 50 a 150 1860 2025
135 a
145
Simples

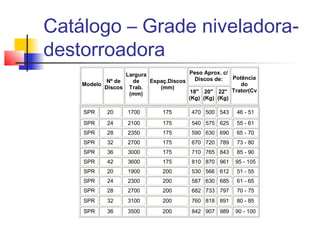

44. Catálogo – Grade niveladora-
destorroadora
Peso Aprox. c/
Discos de:
Modelo
Nº de
Discos
Largura
de
Trab.
(mm)
Espaç.Discos
(mm)
18"
(Kg)
20"
(Kg)
22"
(Kg)
Potência
do
Trator(Cv
SPR 20 1700 175 470 500 543 46 - 51
SPR 24 2100 175 540 575 625 55 - 61
SPR 28 2350 175 590 630 690 65 - 70
SPR 32 2700 175 670 720 789 73 - 80
SPR 36 3000 175 710 765 843 85 - 90
SPR 42 3600 175 810 870 961 95 - 105
SPR 20 1900 200 530 566 612 51 - 55
SPR 24 2300 200 587 630 685 61 - 65
SPR 28 2700 200 682 733 797 70 - 75
SPR 32 3100 200 760 818 891 80 - 85
SPR 36 3500 200 842 907 989 90 - 100

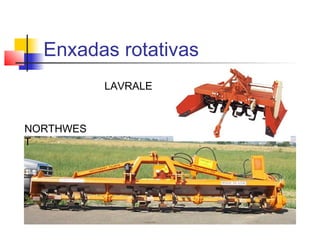

45. Enxadas rotativas
LAVRALE
NORTHWES
T

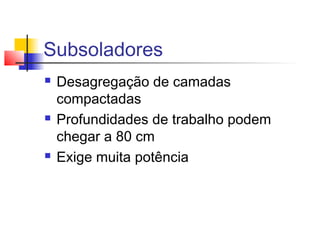

46. Subsoladores
 Desagregação de camadas
compactadas
 Profundidades de trabalho podem
chegar a 80 cm
 Exige muita potência

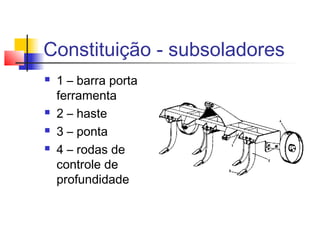

47. Constituição - subsoladores
 1 – barra porta
ferramenta
 2 – haste
 3 – ponta
 4 – rodas de
controle de
profundidade

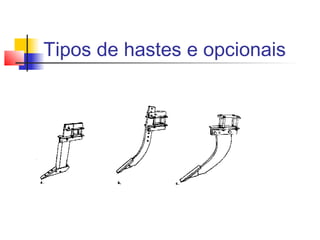

48. Tipos de hastes e opcionais

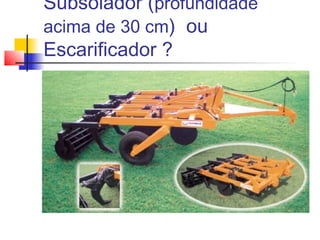

49. Subsolador (profundidade
acima de 30 cm) ou
Escarificador ?

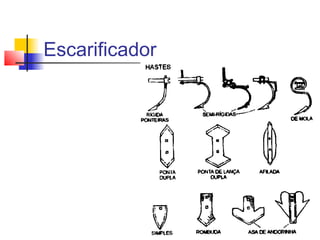

50. Escarificador

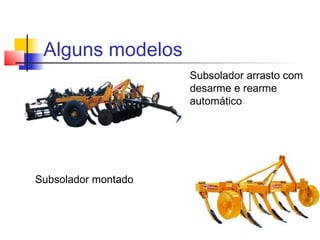

51. Alguns modelos
Subsolador arrasto com
desarme e rearme
automático
Subsolador montado

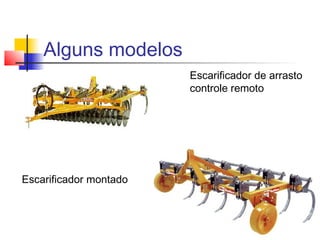

52. Alguns modelos
Escarificador de arrasto
controle remoto
Escarificador montado

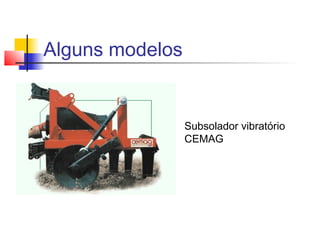

53. Alguns modelos
Subsolador vibratório
CEMAG

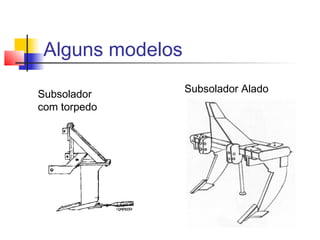

54. Alguns modelos
Subsolador
com torpedo
Subsolador Alado

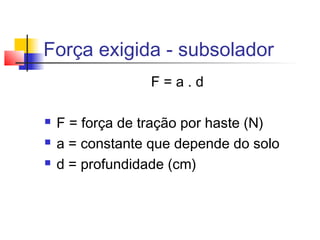

55. Força exigida - subsolador
F = a . d
 F = força de tração por haste (N)
 a = constante que depende do solo
 d = profundidade (cm)

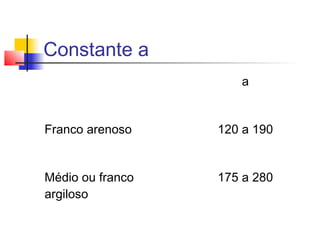

56. Constante a
a
Franco arenoso 120 a 190
Médio ou franco
argiloso
175 a 280

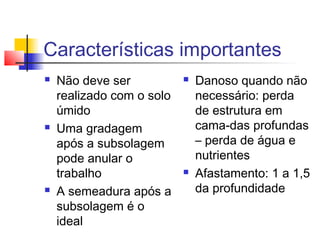

57. Características importantes
 Não deve ser
realizado com o solo
úmido
 Uma gradagem
após a subsolagem
pode anular o
trabalho
 A semeadura após a
subsolagem é o
ideal
 Danoso quando não
necessário: perda
de estrutura em
cama-das profundas
– perda de água e
nutrientes
 Afastamento: 1 a 1,5
da profundidade

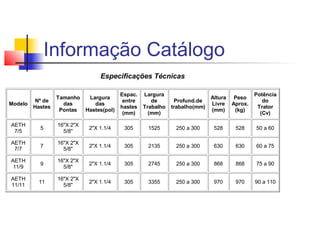

58. Informação Catálogo
Especificações Técnicas
Modelo
Nº de
Hastes
Tamanho
das
Pontas
Largura
das
Hastes(pol)
Espac.
entre
hastes
(mm)
Largura
de
Trabalho
(mm)
Profund.de
trabalho(mm)
Altura
Livre
(mm)
Peso
Aprox.
(kg)
Potência
do
Trator
(Cv)
AETH
7/5
5
16"X 2"X
5/8"
2"X 1.1/4 305 1525 250 a 300 528 528 50 a 60
AETH
7/7
7
16"X 2"X
5/8"
2"X 1.1/4 305 2135 250 a 300 630 630 60 a 75
AETH
11/9
9
16"X 2"X
5/8"
2"X 1.1/4 305 2745 250 a 300 868 868 75 a 90
AETH
11/11
11
16"X 2"X
5/8"
2"X 1.1/4 305 3355 250 a 300 970 970 90 a 110

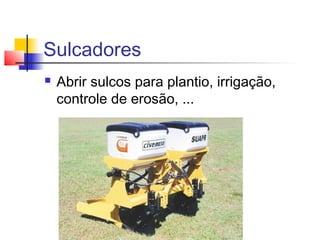

59. Sulcadores
 Abrir sulcos para plantio, irrigação,
controle de erosão, ...

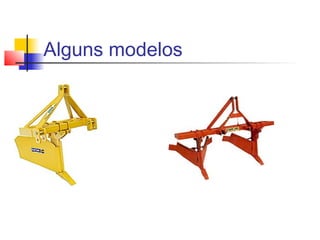

60. Alguns modelos

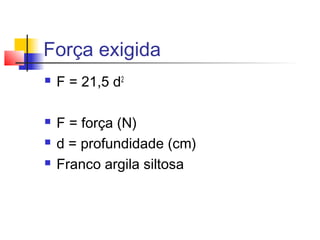

61. Força exigida
 F = 21,5 d2
 F = força (N)
 d = profundidade (cm)
 Franco argila siltosa

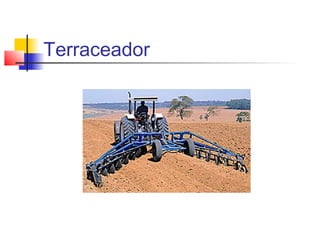

62. Terraceador

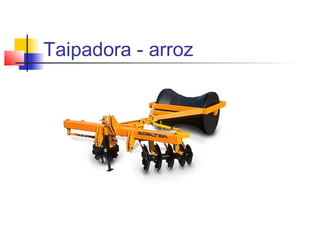

63. Taipadora - arroz

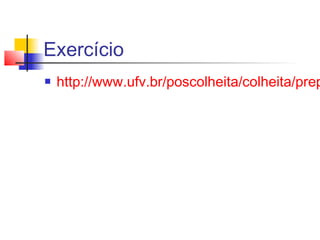

64. Exercício
 http://www.ufv.br/poscolheita/colheita/prep

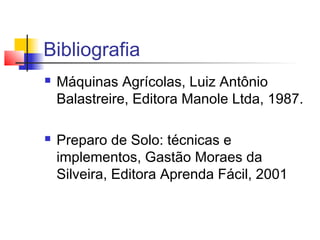

65. Bibliografia
 Máquinas Agrícolas, Luiz Antônio
Balastreire, Editora Manole Ltda, 1987.
 Preparo de Solo: técnicas e
implementos, Gastão Moraes da
Silveira, Editora Aprenda Fácil, 2001
