O documento fornece informações sobre tipos de solos agrícolas, causas e identificação de compactação do solo, implementos para preparo do solo como grade aradora, arado de aivecas e subsolador, além de recomendações para melhorar o desempenho dos equipamentos."

2. .

3. 1a Edição
2005

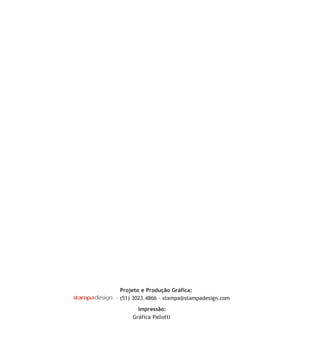

4. Projeto e Produção Gráfica:
– (51) 3023.4866 – stampa@stampadesign.com
Impressão:
Gráfica Pallotti

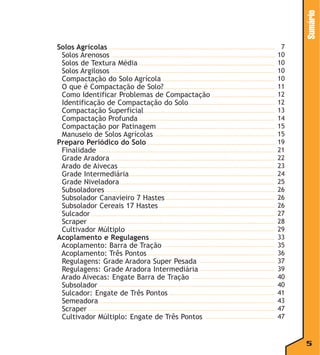

5. Sumário
Solos Agrícolas
Solos Arenosos
Solos de Textura Média
Solos Argilosos
Compactação do Solo Agrícola
O que é Compactação de Solo?
Como Identificar Problemas de Compactação
Identificação de Compactação do Solo
Compactação Superficial
Compactação Profunda
Compactação por Patinagem
Manuseio de Solos Agrícolas
Preparo Periódico do Solo
Finalidade
Grade Aradora
Arado de Aivecas
Grade Intermediária
Grade Niveladora

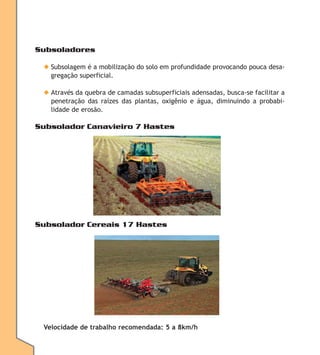

Subsoladores
Subsolador Canavieiro 7 Hastes
Subsolador Cereais 17 Hastes

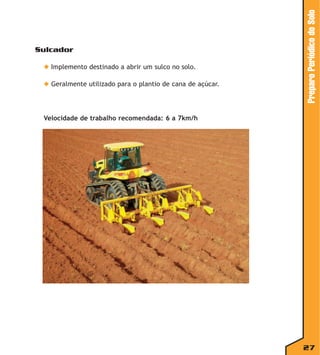

Sulcador

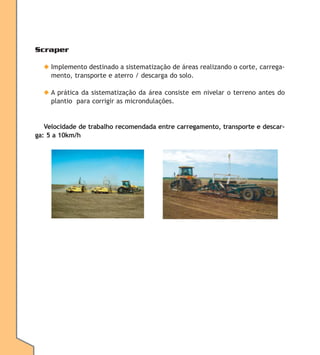

Scraper

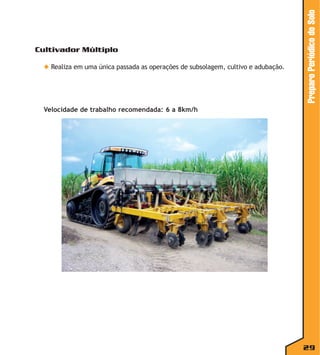

Cultivador Múltiplo
Acoplamento e Regulagens

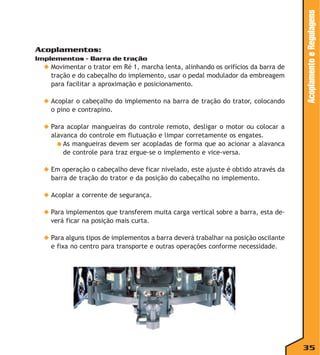

Acoplamento: Barra de Tração

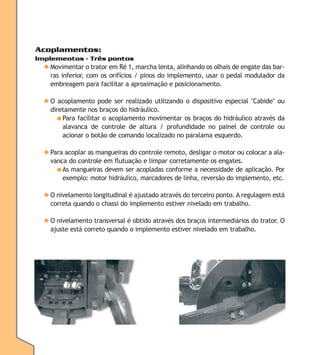

Acoplamento: Três Pontos

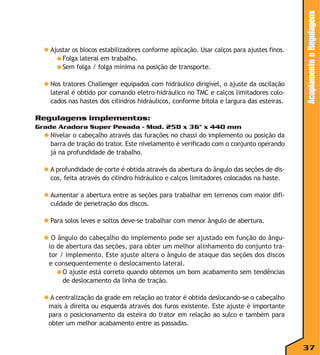

Regulagens: Grade Aradora Super Pesada

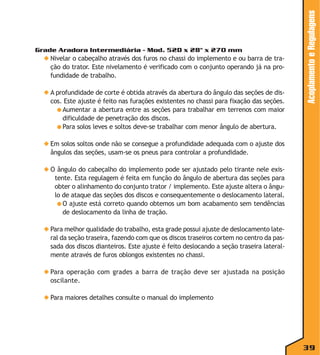

Regulagens: Grade Aradora Intermediária

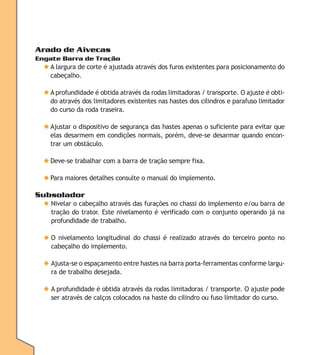

Arado Aivecas: Engate Barra de Tração
Subsolador

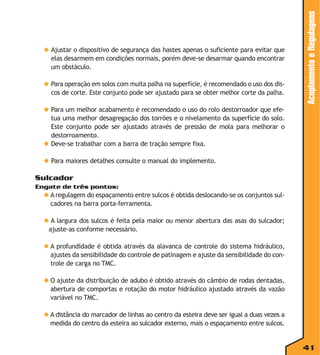

Sulcador: Engate de Três Pontos

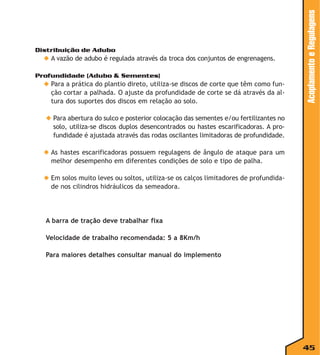

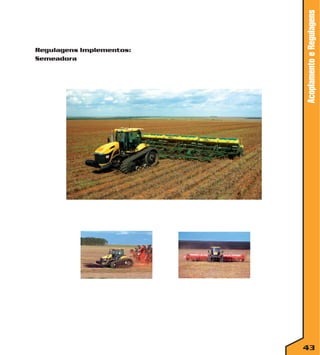

Semeadora

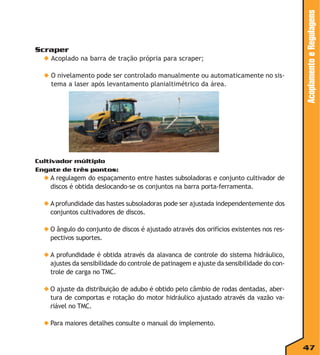

Scraper
Cultivador Múltiplo: Engate de Três Pontos
7
10
10
10
10
11
12
12
13
14
15
15
19
21
22
23
24
25
26
26
26
27
28
29
33
35
36
37
39
40
40
41
43
47
47
5

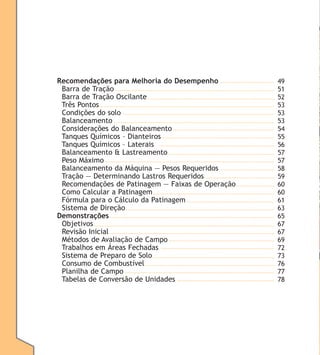

6. Recomendações para Melhoria do Desempenho

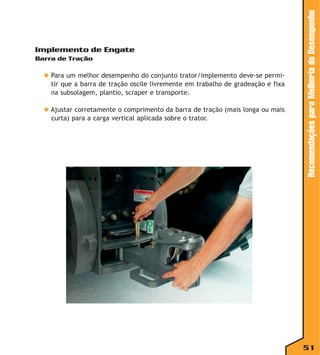

Barra de Tração

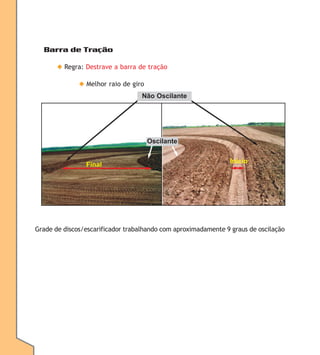

Barra de Tração Oscilante

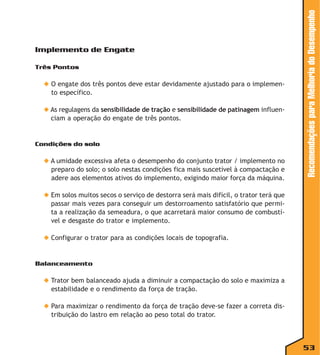

Três Pontos
Condições do solo
Balanceamento

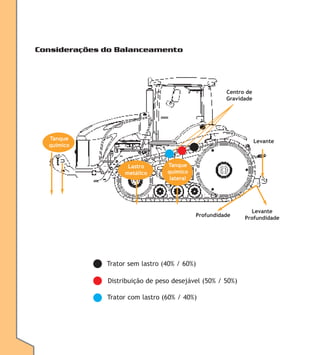

Considerações do Balanceamento

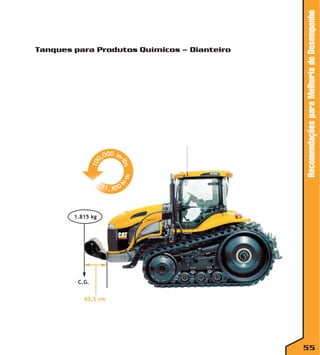

Tanques Químicos – Dianteiros

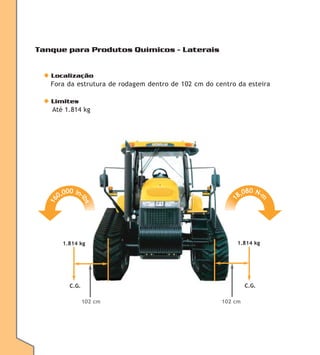

Tanques Químicos – Laterais

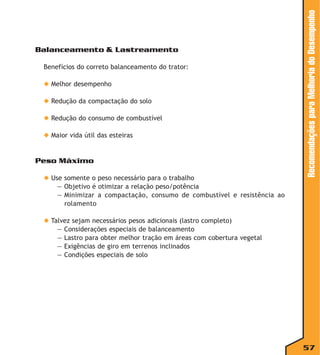

Balanceamento & Lastreamento
Peso Máximo

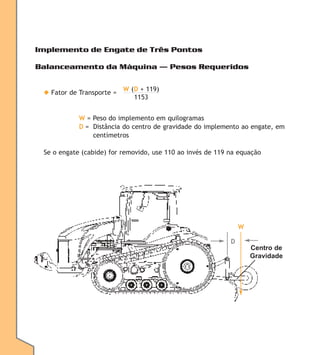

Balanceamento da Máquina — Pesos Requeridos
Tração — Determinando Lastros Requeridos
Recomendações de Patinagem — Faixas de Operação

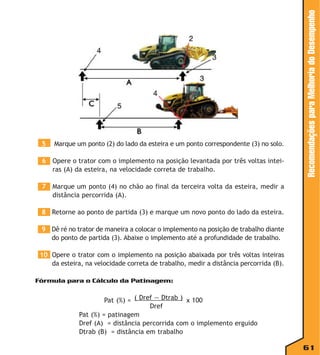

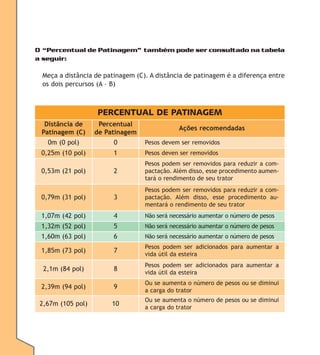

Como Calcular a Patinagem
Fórmula para o Cálculo da Patinagem

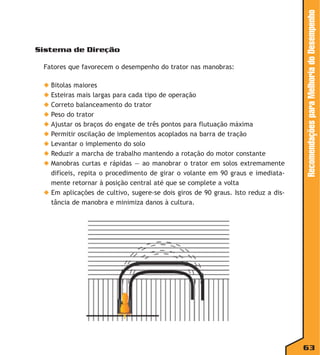

Sistema de Direção

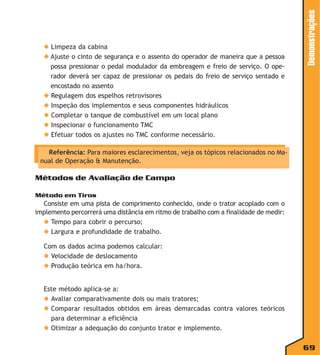

Demonstrações
Objetivos
Revisão Inicial
Métodos de Avaliação de Campo
Trabalhos em Áreas Fechadas

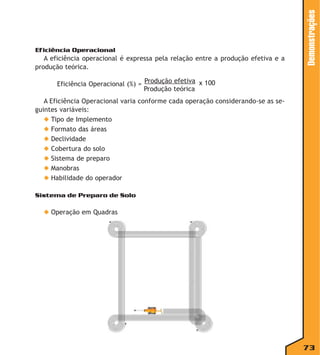

Sistema de Preparo de Solo

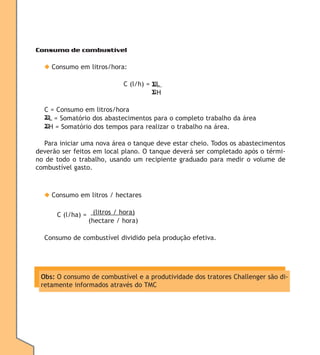

Consumo de Combustível

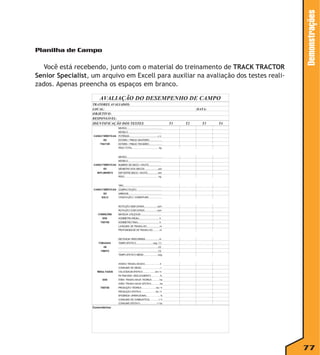

Planilha de Campo

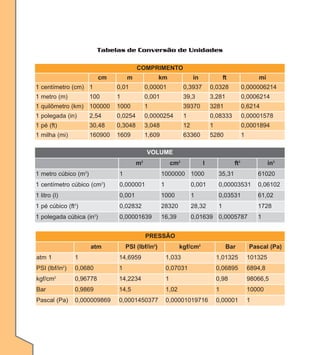

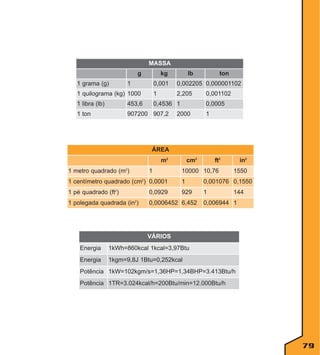

Tabelas de Conversão de Unidades
49
51
52
53
53
53
54
55
56
57
57
58
59
60
60
61
63
65
67
67
69
72
73
76
77
78

7. Solos Agrícolas

8. Anotações

9. “

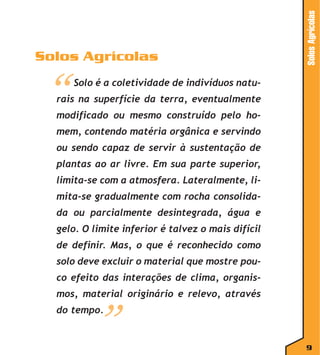

Solos Agrícolas
Solos Agrícolas
Solo é a coletividade de indivíduos natu-
rais na superfície da terra, eventualmente
modificado ou mesmo construído pelo homem, contendo matéria orgânica e servindo
ou sendo capaz de servir à sustentação de
plantas ao ar livre. Em sua parte superior,
limita-se com a atmosfera. Lateralmente, limita-se gradualmente com rocha consolidada ou parcialmente desintegrada, água e
gelo. O limite inferior é talvez o mais difícil
de definir. Mas, o que é reconhecido como
solo deve excluir o material que mostre pouco efeito das interações de clima, organismos, material originário e relevo, através
”
do tempo.
9

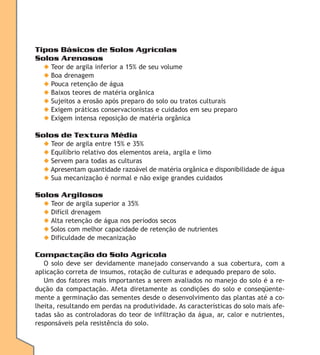

10. Tipos Básicos de Solos Agrícolas
Solos Arenosos
◆
◆
◆
◆
◆
◆
◆
Teor de argila inferior a 15% de seu volume
Boa drenagem
Pouca retenção de água
Baixos teores de matéria orgânica
Sujeitos a erosão após preparo do solo ou tratos culturais
Exigem práticas conservacionistas e cuidados em seu preparo
Exigem intensa reposição de matéria orgânica
Solos de Textura Média
◆ Teor de argila entre 15% e 35%
◆ Equilíbrio relativo dos elementos areia, argila e limo
◆ Servem para todas as culturas
◆ Apresentam quantidade razoável de matéria orgânica e disponibilidade de água
◆ Sua mecanização é normal e não exige grandes cuidados
Solos Argilosos
◆ Teor de argila superior a 35%
◆ Difícil drenagem
◆ Alta retenção de água nos períodos secos
◆ Solos com melhor capacidade de retenção de nutrientes
◆ Dificuldade de mecanização
Compactação do Solo Agrícola
O solo deve ser devidamente manejado conservando a sua cobertura, com a
aplicação correta de insumos, rotação de culturas e adequado preparo de solo.
Um dos fatores mais importantes a serem avaliados no manejo do solo é a redução da compactação. Afeta diretamente as condições do solo e conseqüentemente a germinação das sementes desde o desenvolvimento das plantas até a colheita, resultando em perdas na produtividade. As características do solo mais afetadas são as controladoras do teor de infiltração da água, ar, calor e nutrientes,
responsáveis pela resistência do solo.

11. Solos Agrícolas
Os tratores Challenger de esteiras de borracha proporcionam elevada força na
barra de tração, devido à maior superfície de contato da esteira com o solo. Além
disto, a compactação do solo causada é bem menor se comparada com outros tipos
de rodados, já que a esteira distribui o peso do trator por uma área maior do solo.
O que é Compactação do Solo?
A compactação de um solo é a sua densificação causada pela ação de equipamentos mecânicos, limitando o espaço para ar e água entre as partículas. As principais causas de compactação podem ser:
◆ Chuvas excessivas podem causar erosão na superfície do solo
◆ Uso intensivo de discos de grades em camadas profundas
◆ A excessiva mecanização do solo pode danificar sua estrutura, levando à compactação
◆ A compactação causada por máquinas decorre da pressão sobre o solo, patinagem e carga
O principal fator de compactação do solo é o tráfego de máquinas. Toda vez que
você estiver trafegando sobre o campo — arando, plantando, cultivando, pulverizando, colhendo — estará compactando o solo.
Alguns solos compactam mais que outros:
◆ Solos com partículas do mesmo tamanho compactam menos que solos com partículas de tamanhos diferentes
◆ Solos úmidos compactam mais que solos secos
◆ Solos ricos em matéria orgânica possuem melhor estrutura e resistência à
compactação
O solo considerado ideal para cultivos agrícolas consiste em 25% de ar, 25% de
água e 50% de partículas de solo. Um certo grau de compactação é necessário
para o contato do solo com a semente, mas excessiva compactação prejudica a
produtividade.
11

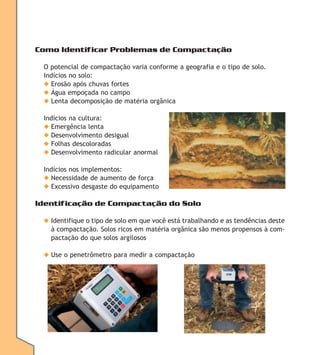

12. Como Identificar Problemas de Compactação
O potencial de compactação varia conforme a geografia e o tipo de solo.
Indícios no solo:
◆ Erosão após chuvas fortes
◆ Água empoçada no campo
◆ Lenta decomposição de matéria orgânica
Indícios na cultura:
◆ Emergência lenta
◆ Desenvolvimento desigual
◆ Folhas descoloradas
◆ Desenvolvimento radicular anormal
Indícios nos implementos:
◆ Necessidade de aumento de força
◆ Excessivo desgaste do equipamento
Identificação de Compactação do Solo
◆ Identifique o tipo de solo em que você está trabalhando e as tendências deste
à compactação. Solos ricos em matéria orgânica são menos propensos à compactação do que solos argilosos
◆ Use o penetrômetro para medir a compactação

13. Solos Agrícolas

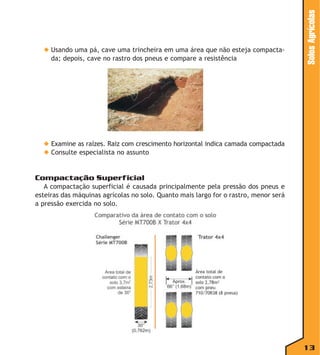

◆ Usando uma pá, cave uma trincheira em uma área que não esteja compactada; depois, cave no rastro dos pneus e compare a resistência
◆ Examine as raízes. Raiz com crescimento horizontal indica camada compactada
◆ Consulte especialista no assunto
Compactação Superficial
A compactação superficial é causada principalmente pela pressão dos pneus e
esteiras das máquinas agrícolas no solo. Quanto mais largo for o rastro, menor será
a pressão exercida no solo.
13

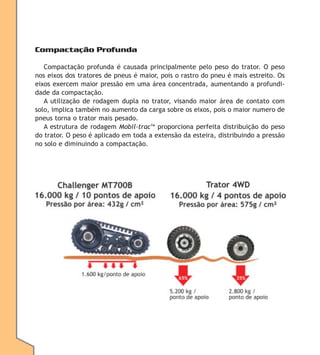

14. Compactação Profunda
Compactação profunda é causada principalmente pelo peso do trator. O peso
nos eixos dos tratores de pneus é maior, pois o rastro do pneu é mais estreito. Os
eixos exercem maior pressão em uma área concentrada, aumentando a profundidade da compactação.
A utilização de rodagem dupla no trator, visando maior área de contato com
solo, implica também no aumento da carga sobre os eixos, pois o maior numero de
pneus torna o trator mais pesado.
A estrutura de rodagem Mobil-tracTM proporciona perfeita distribuição do peso
do trator. O peso é aplicado em toda a extensão da esteira, distribuindo a pressão
no solo e diminuindo a compactação.

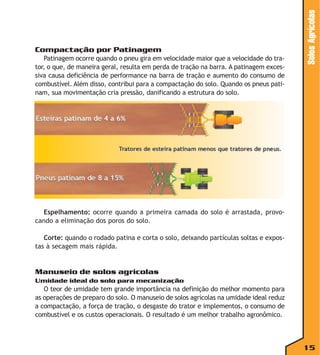

15. Patinagem ocorre quando o pneu gira em velocidade maior que a velocidade do trator, o que, de maneira geral, resulta em perda de tração na barra. A patinagem excessiva causa deficiência de performance na barra de tração e aumento do consumo de
combustível. Além disso, contribui para a compactação do solo. Quando os pneus patinam, sua movimentação cria pressão, danificando a estrutura do solo.
Solos Agrícolas
Compactação por Patinagem
Espelhamento: ocorre quando a primeira camada do solo é arrastada, provocando a eliminação dos poros do solo.
Corte: quando o rodado patina e corta o solo, deixando partículas soltas e expostas à secagem mais rápida.
Manuseio de solos agrícolas
Umidade ideal do solo para mecanização
O teor de umidade tem grande importância na definição do melhor momento para
as operações de preparo do solo. O manuseio de solos agrícolas na umidade ideal reduz
a compactação, a força de tração, o desgaste do trator e implementos, o consumo de
combustível e os custos operacionais. O resultado é um melhor trabalho agronômico.
15

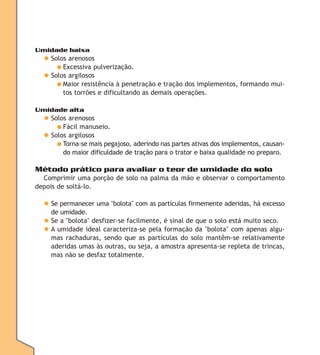

16. Umidade baixa
◆ Solos arenosos
● Excessiva pulverização.
◆ Solos argilosos
● Maior resistência à penetração e tração dos implementos, formando muitos torrões e dificultando as demais operações.
Umidade alta
◆ Solos arenosos
● Fácil manuseio.
◆ Solos argilosos
● Torna-se mais pegajoso, aderindo nas partes ativas dos implementos, causando maior dificuldade de tração para o trator e baixa qualidade no preparo.
Método prático para avaliar o teor de umidade do solo
Comprimir uma porção de solo na palma da mão e observar o comportamento
depois de soltá-lo.
◆ Se permanecer uma "bolota" com as partículas firmemente aderidas, há excesso
de umidade.
◆ Se a "bolota" desfizer-se facilmente, é sinal de que o solo está muito seco.
◆ A umidade ideal caracteriza-se pela formação da "bolota" com apenas algumas rachaduras, sendo que as partículas do solo mantêm-se relativamente
aderidas umas às outras, ou seja, a amostra apresenta-se repleta de trincas,
mas não se desfaz totalmente.

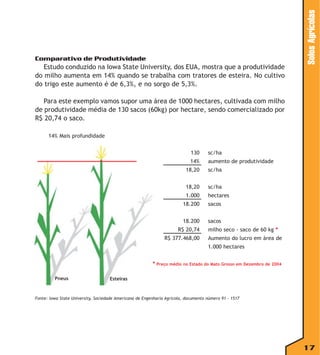

17. Estudo conduzido na Iowa State University, dos EUA, mostra que a produtividade
do milho aumenta em 14% quando se trabalha com tratores de esteira. No cultivo
do trigo este aumento é de 6,3%, e no sorgo de 5,3%.
Solos Agrícolas
Comparativo de Produtividade
Para este exemplo vamos supor uma área de 1000 hectares, cultivada com milho
de produtividade média de 130 sacos (60kg) por hectare, sendo comercializado por
R$ 20,74 o saco.
14% Mais profundidade
130
sc/ha
14%
aumento de produtividade
18,20
sc/ha
18,20
sc/ha
1.000
hectares
18.200
sacos
18.200
sacos
R$ 20,74
R$ 377.468,00
milho seco - saco de 60 kg *
Aumento do lucro em área de
1.000 hectares
* Preço médio no Estado do Mato Grosso em Dezembro de 2004
Pneus
Esteiras
Fonte: Iowa State University, Sociedade Americana de Engenharia Agrícola, documento número 91 - 1517
17

18. Anotações

19. Preparo Periódico do Solo

20. Anotações

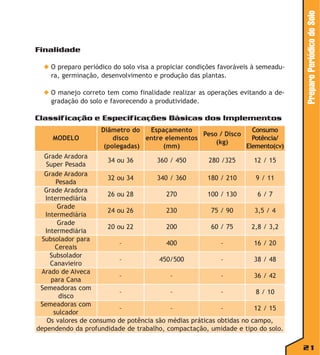

21. ◆ O preparo periódico do solo visa a propiciar condições favoráveis à semeadura, germinação, desenvolvimento e produção das plantas.
◆ O manejo correto tem como finalidade realizar as operações evitando a degradação do solo e favorecendo a produtividade.
Preparo Periódico do Solo
Finalidade
Classificação e Especificações Básicas dos Implementos
MODELO
Diâmetro do
Espaçamento
Consumo
Peso / Disco
disco
entre elementos
Potência/
(kg)
(polegadas)
(mm)
Elemento(cv)
Grade Aradora
34 ou 36
360 / 450
280 /325
12 / 15
Super Pesada
Grade Aradora
32 ou 34
340 / 360
180 / 210
9 / 11
Pesada
Grade Aradora
26 ou 28
270
100 / 130
6/7
Intermediária
Grade
24 ou 26
230
75 / 90
3,5 / 4
Intermediária
Grade
20 ou 22
200
60 / 75
2,8 / 3,2
Intermediária
Subsolador para
–
400
–
16 / 20
Cereais
Subsolador
–
450/500
–
38 / 48
Canavieiro
Arado de Aiveca
–
–
–
36 / 42
para Cana
Semeadoras com
–
–
–
8 / 10
disco
Semeadoras com
–
–
–
12 / 15
sulcador
Os valores de consumo de potência são médias práticas obtidas no campo,
dependendo da profundidade de trabalho, compactação, umidade e tipo do solo.
21

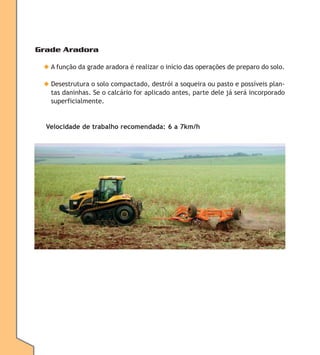

22. Grade Aradora
◆ A função da grade aradora é realizar o início das operações de preparo do solo.
◆ Desestrutura o solo compactado, destrói a soqueira ou pasto e possíveis plantas daninhas. Se o calcário for aplicado antes, parte dele já será incorporado
superficialmente.
Velocidade de trabalho recomendada: 6 a 7km/h

23. ◆ Indicado para serviços pesados, em que a movimentação do solo exige maiores profundidades.
◆ É o implemento que descompacta integralmente o solo na profundidade desejada e simultaneamente incorpora com perfeição os resíduos da cultura
anterior.
Preparo Periódico do Solo
Arado de Aivecas
Velocidade de trabalho recomendada: 6 a 7km/h
23

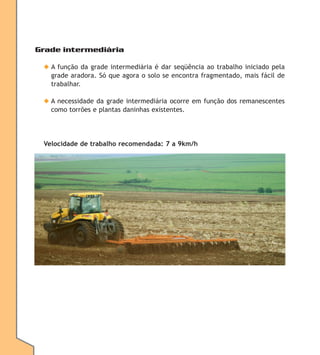

24. Grade intermediária
◆ A função da grade intermediária é dar seqüência ao trabalho iniciado pela
grade aradora. Só que agora o solo se encontra fragmentado, mais fácil de
trabalhar.
◆ A necessidade da grade intermediária ocorre em função dos remanescentes
como torrões e plantas daninhas existentes.
Velocidade de trabalho recomendada: 7 a 9km/h

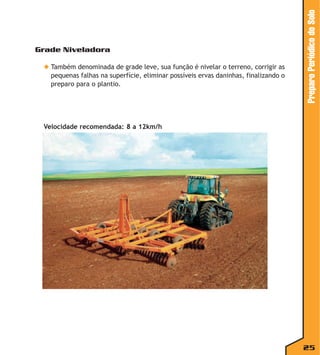

25. ◆ Também denominada de grade leve, sua função é nivelar o terreno, corrigir as
pequenas falhas na superfície, eliminar possíveis ervas daninhas, finalizando o
preparo para o plantio.
Preparo Periódico do Solo
Grade Niveladora
Velocidade recomendada: 8 a 12km/h
25

26. Subsoladores
◆ Subsolagem é a mobilização do solo em profundidade provocando pouca desagregação superficial.
◆ Através da quebra de camadas subsuperficiais adensadas, busca-se facilitar a
penetração das raízes das plantas, oxigênio e água, diminuindo a probabilidade de erosão.
Subsolador Canavieiro 7 Hastes
Subsolador Cereais 17 Hastes
Velocidade de trabalho recomendada: 5 a 8km/h

27. ◆ Implemento destinado a abrir um sulco no solo.
◆ Geralmente utilizado para o plantio de cana de açúcar.
Preparo Periódico do Solo
Sulcador
Velocidade de trabalho recomendada: 6 a 7km/h
27

28. Scraper
◆ Implemento destinado a sistematização de áreas realizando o corte, carregamento, transporte e aterro / descarga do solo.
◆ A prática da sistematização da área consiste em nivelar o terreno antes do
plantio para corrigir as microndulações.
Velocidade de trabalho recomendada entre carregamento, transporte e descarga: 5 a 10km/h

29. ◆ Realiza em uma única passada as operações de subsolagem, cultivo e adubação.
Preparo Periódico do Solo
Cultivador Múltiplo
Velocidade de trabalho recomendada: 6 a 8km/h
29

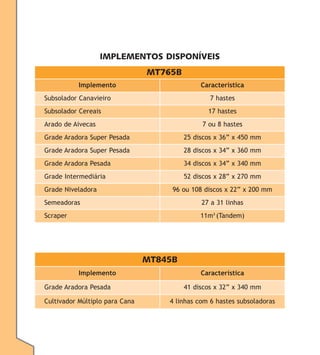

30. IMPLEMENTOS DISPONÍVEIS
MT765B
Implemento
Característica
Subsolador Canavieiro
7 hastes
Subsolador Cereais
17 hastes
Arado de Aivecas
7 ou 8 hastes
Grade Aradora Super Pesada
25 discos x 36” x 450 mm
Grade Aradora Super Pesada
28 discos x 34” x 360 mm
Grade Aradora Pesada
34 discos x 34” x 340 mm
Grade Intermediária
52 discos x 28” x 270 mm
Grade Niveladora
96 ou 108 discos x 22” x 200 mm
Semeadoras
27 a 31 linhas
Scraper
11m3 (Tandem)
MT845B
Implemento
Grade Aradora Pesada
Cultivador Múltiplo para Cana
Característica
41 discos x 32” x 340 mm
4 linhas com 6 hastes subsoladoras

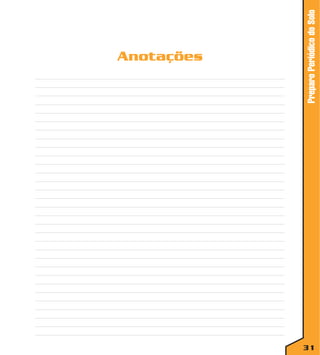

31. Preparo Periódico do Solo
Anotações
31

32. Anotações

33. Acoplamento e Regulagens

34. Anotações

35. Implementos - Barra de tração
◆ Movimentar o trator em Ré 1, marcha lenta, alinhando os orifícios da barra de
tração e do cabeçalho do implemento, usar o pedal modulador da embreagem
para facilitar a aproximação e posicionamento.
◆ Acoplar o cabeçalho do implemento na barra de tração do trator, colocando
o pino e contrapino.
Acoplamento e Regulagens
Acoplamentos:
◆ Para acoplar mangueiras do controle remoto, desligar o motor ou colocar a
alavanca do controle em flutuação e limpar corretamente os engates.
● As mangueiras devem ser acopladas de forma que ao acionar a alavanca
de controle para traz ergue-se o implemento e vice-versa.
◆ Em operação o cabeçalho deve ficar nivelado, este ajuste é obtido através da
barra de tração do trator e da posição do cabeçalho no implemento.
◆ Acoplar a corrente de segurança.
◆ Para implementos que transferem muita carga vertical sobre a barra, esta deverá ficar na posição mais curta.
◆ Para alguns tipos de implementos a barra deverá trabalhar na posição oscilante
e fixa no centro para transporte e outras operações conforme necessidade.
35

36. Acoplamentos:
Implementos - Três pontos
◆ Movimentar o trator em Ré 1, marcha lenta, alinhando os olhais de engate das barras inferior, com os orifícios / pinos do implemento, usar o pedal modulador da
embreagem para facilitar a aproximação e posicionamento.
◆ O acoplamento pode ser realizado utilizando o dispositivo especial "Cabide" ou
diretamente nos braços do hidráulico.
● Para facilitar o acoplamento movimentar os braços do hidráulico através da
alavanca de controle de altura / profundidade no painel de controle ou
acionar o botão de comando localizado no paralama esquerdo.
◆ Para acoplar as mangueiras do controle remoto, desligar o motor ou colocar a alavanca do controle em flutuação e limpar corretamente os engates.
● As mangueiras devem ser acopladas conforme a necessidade de aplicação. Por
exemplo: motor hidráulico, marcadores de linha, reversão do implemento, etc.
◆ O nivelamento longitudinal é ajustado através do terceiro ponto. A regulagem está
correta quando o chassi do implemento estiver nivelado em trabalho.
◆ O nivelamento transversal é obtido através dos braços intermediários do trator. O
ajuste está correto quando o implemento estiver nivelado em trabalho.

37. ◆ Nos tratores Challenger equipados com hidráulico dirigível, o ajuste da oscilação
lateral é obtido por comando eletro-hidráulico no TMC e calços limitadores colocados nas hastes dos cilindros hidráulicos, conforme bitola e largura das esteiras.
Acoplamento e Regulagens
◆ Ajustar os blocos estabilizadores conforme aplicação. Usar calços para ajustes finos.
● Folga lateral em trabalho.
● Sem folga / folga mínima na posição de transporte.
Regulagens implementos:
Grade Aradora Super Pesada - Mod. 25D x 36" x 440 mm
◆ Nivelar o cabeçalho através das furações no chassi do implemento ou posição da
barra de tração do trator. Este nivelamento é verificado com o conjunto operando
já na profundidade de trabalho.
◆ A profundidade de corte é obtida através da abertura do ângulo das seções de discos, feita através do cilindro hidráulico e calços limitadores colocados na haste.
◆ Aumentar a abertura entre as seções para trabalhar em terrenos com maior dificuldade de penetração dos discos.
◆ Para solos leves e soltos deve-se trabalhar com menor ângulo de abertura.
◆ O ângulo do cabeçalho do implemento pode ser ajustado em função do ângulo de abertura das seções, para obter um melhor alinhamento do conjunto trator / implemento. Este ajuste altera o ângulo de ataque das seções dos discos
e consequentemente o deslocamento lateral.
● O ajuste está correto quando obtemos um bom acabamento sem tendências
de deslocamento da linha de tração.
◆ A centralização da grade em relação ao trator é obtida deslocando-se o cabeçalho
mais à direita ou esquerda através dos furos existente. Este ajuste é importante
para o posicionamento da esteira do trator em relação ao sulco e também para
obter um melhor acabamento entre as passadas.
37

38. ◆ Para melhor qualidade do trabalho, esta grade possui ajuste de deslocamento lateral da seção traseira, fazendo com que os discos traseiros cortem no centro da passada dos discos dianteiros. Este ajuste é feito aumentando ou diminuindo o comprimento do tirante regulador localizado no lado esquerdo.
◆ O conjunto de rodas é somente para transporte.
◆ Para operação com grades a barra de tração deve ser ajustada na posição
oscilante.
◆ Para maiores detalhes consulte o manual do implemento

39. ◆ Nivelar o cabeçalho através dos furos no chassi do implemento e ou barra de tração do trator. Este nivelamento é verificado com o conjunto operando já na profundidade de trabalho.
◆ A profundidade de corte é obtida através da abertura do ângulo das seções de discos. Este ajuste é feito nas furações existentes no chassi para fixação das seções.
● Aumentar a abertura entre as seções para trabalhar em terrenos com maior
dificuldade de penetração dos discos.
● Para solos leves e soltos deve-se trabalhar com menor ângulo de abertura.
Acoplamento e Regulagens
Grade Aradora Intermediária - Mod. 52D x 28" x 270 mm
◆ Em solos soltos onde não se consegue a profundidade adequada com o ajuste dos
ângulos das seções, usam-se os pneus para controlar a profundidade.
◆ O ângulo do cabeçalho do implemento pode ser ajustado pelo tirante nele existente. Esta regulagem é feita em função do ângulo de abertura das seções para
obter o alinhamento do conjunto trator / implemento. Este ajuste altera o ângulo de ataque das seções dos discos e consequentemente o deslocamento lateral.
● O ajuste está correto quando obtemos um bom acabamento sem tendências
de deslocamento da linha de tração.
◆ Para melhor qualidade do trabalho, esta grade possui ajuste de deslocamento lateral da seção traseira, fazendo com que os discos traseiros cortem no centro da passada dos discos dianteiros. Este ajuste é feito deslocando a seção traseira lateralmente através de furos oblongos existentes no chassi.
◆ Para operação com grades a barra de tração deve ser ajustada na posição
oscilante.
◆ Para maiores detalhes consulte o manual do implemento
39

40. Arado de Aivecas
Engate Barra de Tração
◆ A largura de corte é ajustada através dos furos existentes para posicionamento do
cabeçalho.
◆ A profundidade é obtida através da rodas limitadoras / transporte. O ajuste é obtido através dos limitadores existentes nas hastes dos cilindros e parafuso limitador
do curso da roda traseira.
◆ Ajustar o dispositivo de segurança das hastes apenas o suficiente para evitar que
elas desarmem em condições normais, porém, deve-se desarmar quando encontrar um obstáculo.
◆ Deve-se trabalhar com a barra de tração sempre fixa.
◆ Para maiores detalhes consulte o manual do implemento.
Subsolador
◆ Nivelar o cabeçalho através das furações no chassi do implemento e/ou barra de
tração do trator. Este nivelamento é verificado com o conjunto operando já na
profundidade de trabalho.
◆ O nivelamento longitudinal do chassi é realizado através do terceiro ponto no
cabeçalho do implemento.
◆ Ajusta-se o espaçamento entre hastes na barra porta-ferramentas conforme largura de trabalho desejada.
◆ A profundidade é obtida através da rodas limitadoras / transporte. O ajuste pode
ser através de calços colocados na haste do cilindro ou fuso limitador do curso.

41. ◆ Para operação em solos com muita palha na superfície, é recomendado o uso dos discos de corte. Este conjunto pode ser ajustado para se obter melhor corte da palha.
Acoplamento e Regulagens
◆ Ajustar o dispositivo de segurança das hastes apenas o suficiente para evitar que
elas desarmem em condições normais, porém deve-se desarmar quando encontrar
um obstáculo.
◆ Para um melhor acabamento é recomendado o uso do rolo destorroador que efetua uma melhor desagregação dos torrões e o nivelamento da superfície do solo.
Este conjunto pode ser ajustado através de pressão de mola para melhorar o
destorroamento.
◆ Deve-se trabalhar com a barra de tração sempre fixa.
◆ Para maiores detalhes consulte o manual do implemento.
Sulcador
Engate de três pontos:
◆ A regulagem do espaçamento entre sulcos é obtida deslocando-se os conjuntos sulcadores na barra porta-ferramenta.
◆ A largura dos sulcos é feita pela maior ou menor abertura das asas do sulcador;
ajuste-as conforme necessário.
◆ A profundidade é obtida através da alavanca de controle do sistema hidráulico,
ajustes da sensibilidade do controle de patinagem e ajuste da sensibilidade do controle de carga no TMC.
◆ O ajuste da distribuição de adubo é obtido através do câmbio de rodas dentadas,
abertura de comportas e rotação do motor hidráulico ajustado através da vazão
variável no TMC.
◆ A distância do marcador de linhas ao centro da esteira deve ser igual a duas vezes a
medida do centro da esteira ao sulcador externo, mais o espaçamento entre sulcos.
41

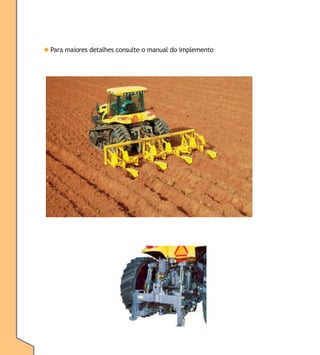

42. ◆ Para maiores detalhes consulte o manual do implemento

43. Acoplamento e Regulagens
Regulagens Implementos:
Semeadora
43

44. Numero de linhas x Espaçamento
◆ Definir o número de linhas conforme o espaçamento da cultura, removendo
ou erguendo cada unidade de plantio;
◆ Reposicionar as unidades definidas, para se obter o espaçamento desejado.
Número de linhas par
◆ Marca-se o centro do chassi e mede-se meio espaçamento para a direita e meio
espaçamento para a esquerda, fixando nestes pontos as duas primeiras linhas;
destas partem as demais com um espaçamento para cada lado.
Número de linhas impar
◆ Fixa-se uma linha no centro do chassi, partindo da mesma para as demais com
o espaçamento desejado.
Distribuição da semente
◆ Definir o disco de semente (convencional ou a vácuo) conforme a necessidade;
◆ O espaçamento entre as sementes ou quantidade por metro linear é obtido
por troca de discos e/ou combinação de conjunto de engrenagens;
◆ Através dos três pontos no cabeçalho da semeadora faça o nivelamento do implemento.

45. ◆ A vazão de adubo é regulada através da troca dos conjuntos de engrenagens.
Profundidade (Adubo & Sementes)
◆ Para a prática do plantio direto, utiliza-se discos de corte que têm como função cortar a palhada. O ajuste da profundidade de corte se dá através da altura dos suportes dos discos em relação ao solo.
Acoplamento e Regulagens
Distribuição de Adubo
◆ Para abertura do sulco e posterior colocação das sementes e/ou fertilizantes no
solo, utiliza-se discos duplos desencontrados ou hastes escarificadoras. A profundidade é ajustada através das rodas oscilantes limitadoras de profundidade.
◆ As hastes escarificadoras possuem regulagens de ângulo de ataque para um
melhor desempenho em diferentes condições de solo e tipo de palha.
◆ Em solos muito leves ou soltos, utiliza-se os calços limitadores de profundidade nos cilindros hidráulicos da semeadora.
A barra de tração deve trabalhar fixa
Velocidade de trabalho recomendada: 5 a 8Km/h
Para maiores detalhes consultar manual do implemento
45

46. Marcadores de linha
◆ Meça a distância (A) do centro da esteira até a primeira linha externa de sementes;
◆ Soma-se a distância encontrada com a medida do espaçamento entre linhas
(B) já predeterminada;
◆ A medida encontrada (C) é a distância entre a primeira linha externa de sementes e o disco marcador, abaixado no solo.
Obs: Os tratores Challenger equipados com Auto-GuideTM dispensam o uso de marcadores de linha. Para maiores detalhes consulte o manual de operação do Auto-GuideTM

47. ◆ Acoplado na barra de tração própria para scraper;
◆ O nivelamento pode ser controlado manualmente ou automaticamente no sistema a laser após levantamento planialtimétrico da área.
Acoplamento e Regulagens
Scraper
Cultivador múltiplo
Engate de três pontos:
◆ A regulagem do espaçamento entre hastes subsoladoras e conjunto cultivador de
discos é obtida deslocando-se os conjuntos na barra porta-ferramenta.
◆ A profundidade das hastes subsoladoras pode ser ajustada independentemente dos
conjuntos cultivadores de discos.
◆ O ângulo do conjunto de discos é ajustado através dos orifícios existentes nos respectivos suportes.
◆ A profundidade é obtida através da alavanca de controle do sistema hidráulico,
ajustes da sensibilidade do controle de patinagem e ajuste da sensibilidade do controle de carga no TMC.
◆ O ajuste da distribuição de adubo é obtido pelo câmbio de rodas dentadas, abertura de comportas e rotação do motor hidráulico ajustado através da vazão variável no TMC.
◆ Para maiores detalhes consulte o manual do implemento.
47

48. Anotações

49. Recomendações para
Melhoria do Desempenho

50. Anotações

51. Barra de Tração
◆ Para um melhor desempenho do conjunto trator/implemento deve-se permitir que a barra de tração oscile livremente em trabalho de gradeação e fixa
na subsolagem, plantio, scraper e transporte.
◆ Ajustar corretamente o comprimento da barra de tração (mais longa ou mais
curta) para a carga vertical aplicada sobre o trator.
Recomendações para Melhoria do Desempenho
Implemento de Engate
51

52. Barra de Tração
◆ Regra: Destrave a barra de tração
◆ Melhor raio de giro
Não Oscilante
Oscilante
Final
Início
Grade de discos/escarificador trabalhando com aproximadamente 9 graus de oscilação

53. Três Pontos
◆ O engate dos três pontos deve estar devidamente ajustado para o implemento específico.
◆ As regulagens da sensibilidade de tração e sensibilidade de patinagem influenciam a operação do engate de três pontos.
Condições do solo
◆ A umidade excessiva afeta o desempenho do conjunto trator / implemento no
preparo do solo; o solo nestas condições fica mais suscetível à compactação e
adere aos elementos ativos do implemento, exigindo maior força da máquina.
Recomendações para Melhoria do Desempenho
Implemento de Engate
◆ Em solos muitos secos o serviço de destorra será mais difícil, o trator terá que
passar mais vezes para conseguir um destorroamento satisfatório que permita a realização da semeadura, o que acarretará maior consumo de combustível e desgaste do trator e implemento.
◆ Configurar o trator para as condições locais de topografia.
Balanceamento
◆ Trator bem balanceado ajuda a diminuir a compactação do solo e maximiza a
estabilidade e o rendimento da força de tração.
◆ Para maximizar o rendimento da força de tração deve-se fazer a correta distribuição do lastro em relação ao peso total do trator.
53

54. Considerações do Balanceamento
Centro de
Gravidade
Tanque
químico
Levante
Lastro
metálico
Tanque
químico
lateral
Profundidade
Trator sem lastro (40% / 60%)
Distribuição de peso desejável (50% / 50%)
Trator com lastro (60% / 40%)
Levante
Profundidade

55. Recomendações para Melhoria do Desempenho
Tanques para Produtos Químicos – Dianteiro
1.815 kg
C.G.
63,5 cm
55

56. Tanque para Produtos Químicos - Laterais
◆ Localização
Fora da estrutura de rodagem dentro de 102 cm do centro da esteira
◆ Limites
Até 1.814 kg
1.814 kg
1.814 kg
C.G.
C.G.
102 cm
102 cm

57. Benefícios do correto balanceamento do trator:
◆ Melhor desempenho
◆ Redução da compactação do solo
◆ Redução do consumo de combustível
◆ Maior vida útil das esteiras
Peso Máximo
◆ Use somente o peso necessário para o trabalho
— Objetivo é otimizar a relação peso/potência
— Minimizar a compactação, consumo de combustível e resistência ao
rolamento
Recomendações para Melhoria do Desempenho
Balanceamento & Lastreamento
◆ Talvez sejam necessários pesos adicionais (lastro completo)
— Considerações especiais de balanceamento
— Lastro para obter melhor tração em áreas com cobertura vegetal
— Exigências de giro em terrenos inclinados
— Condições especiais de solo
57

58. Implemento de Engate de Três Pontos
Balanceamento da Máquina — Pesos Requeridos
◆ Fator de Transporte =
W (D + 119)
1153
W = Peso do implemento em quilogramas
D = Distância do centro de gravidade do implemento ao engate, em
centímetros
Se o engate (cabide) for removido, use 110 ao invés de 119 na equação
W
D
Centro de
Gravidade

59. PESOS NECESSÁRIOS PARA DESLOCAMENTO
Fator de transporte
0 — 500
500 — 550
550 — 600
600 — 650
650 — 700
700 — 750
750 — 800
800 — 850
850 — 900
900 — 950
950 — 1000
Pesos Frontais
0
somente suporte
somente suporte
10
14
14
20
20
20
20
20
Pesos Roda Guia
0
0
0
4
4
4
4
8
16
24
28
Recomendações para Melhoria do Desempenho
Balanceamento da Máquina — Pesos Requeridos
Tração – Determinando Lastro Requerido
NÍVEIS DE LASTRO
Leve
Faixa de
Velocidade
Percentual de
Patinagem
Aplicação
Médio
Pesado
10,6 — 18,5 km/h
8,0 — 13,7 km/h
6,4 — 10,1 km/h
1,5% a 2,5%
2,0% a 6,0%
4,0% a 8,0%
Plantio / Cultivo
Gradeação / Aração Aração / Subsolagem
59

60. Recomendações de Patinagem — Faixas de Operação
0 a 1%
Lastro deve ser removido.
2a3%
Maior vida útil da esteira. Disponível reserva de tração para
direção. Lastro pode ser removido para melhorar eficiência
de tração.
4a6%
Melhor eficiência de tração. Vida útil da esteira normal.
7a8%
Desgaste acelerado da esteira. Minimizada reserva de tração para direção.
9 a 10%
Deve-se adicionar lastro ou reduzir carga no trator.
Como Calcular a Patinagem
1
Trator devidamente preparado (manutenção, lastragem, bitola, etc.)
2
Efetuar o acoplamento do implemento (regulagens: barra de tração / três pontos, etc.)
3
Ajustar o implemento (largura, profundidade, ângulo das seções, altura do
cabeçalho etc.)
4
Definir a melhor marcha e rotação de trabalho.

61. Marque um ponto (2) do lado da esteira e um ponto correspondente (3) no solo.
6 Opere o trator com o implemento na posição levantada por três voltas inteiras (A) da esteira, na velocidade correta de trabalho.
Recomendações para Melhoria do Desempenho
5
7 Marque um ponto (4) no chão ao final da terceira volta da esteira, medir a
distância percorrida (A).
8 Retorne ao ponto de partida (3) e marque um novo ponto do lado da esteira.
9 Dê ré no trator de maneira a colocar o implemento na posição de trabalho diante
do ponto de partida (3). Abaixe o implemento até a profundidade de trabalho.
10 Opere o trator com o implemento na posição abaixada por três voltas inteiras
da esteira, na velocidade correta de trabalho, medir a distância percorrida (B).
Fórmula para o Cálculo da Patinagem:
Pat (%) = ( Dref — Dtrab ) x 100
Dref
Pat (%) = patinagem
Dref (A) = distância percorrida com o implemento erguido
Dtrab (B) = distância em trabalho
61

62. O “Percentual de Patinagem” também pode ser consultado na tabela
a seguir:
Meça a distância de patinagem (C). A distância de patinagem é a diferença entre
os dois percursos (A – B)
PERCENTUAL DE PATINAGEM
Distância de
Patinagem (C)
Percentual
de Patinagem
0m (0 pol)
0
Pesos devem ser removidos
0,25m (10 pol)
1
Pesos deven ser removidos
0,53m (21 pol)
2
Pesos podem ser removidos para reduzir a compactação. Além disso, esse procedimento aumentará o rendimento de seu trator
0,79m (31 pol)
3
Pesos podem ser removidos para reduzir a compactação. Além disso, esse procedimento aumentará o rendimento de seu trator
1,07m (42 pol)
4
Não será necessário aumentar o número de pesos
1,32m (52 pol)
5
Não será necessário aumentar o número de pesos
1,60m (63 pol)
6
Não será necessário aumentar o número de pesos
1,85m (73 pol)
7
Pesos podem ser adicionados para aumentar a
vida útil da esteira
2,1m (84 pol)
8
Pesos podem ser adicionados para aumentar a
vida útil da esteira
2,39m (94 pol)
9
Ou se aumenta o número de pesos ou se diminui
a carga do trator
2,67m (105 pol)
10
Ou se aumenta o número de pesos ou se diminui
a carga do trator
Ações recomendadas

63. Fatores que favorecem o desempenho do trator nas manobras:
◆ Bitolas maiores
◆ Esteiras mais largas para cada tipo de operação
◆ Correto balanceamento do trator
◆ Peso do trator
◆ Ajustar os braços do engate de três pontos para flutuação máxima
◆ Permitir oscilação de implementos acoplados na barra de tração
◆ Levantar o implemento do solo
◆ Reduzir a marcha de trabalho mantendo a rotação do motor constante
◆ Manobras curtas e rápidas — ao manobrar o trator em solos extremamente
difíceis, repita o procedimento de girar o volante em 90 graus e imediatamente retornar à posição central até que se complete a volta
◆ Em aplicações de cultivo, sugere-se dois giros de 90 graus. Isto reduz a distância de manobra e minimiza danos à cultura.
Recomendações para Melhoria do Desempenho
Sistema de Direção
63

64. Anotações

65. Demonstrações

66. Anotações

67. Demonstrações
Em uma demonstração de campo, o cliente pode ter uma idéia real da capacidade de trabalho e da eficiência de campo do equipamento. O responsável pela
venda deve mostrar as características do equipamento e provar os benefícios decorrentes de seu uso.
Objetivos
◆ Proporcionar aos clientes a oportunidade de conhecer e avaliar os tratores
Challenger, de forma orientada e modulada, com o objetivo de embasar sua
decisão de compra;
◆ Obter, de forma sistemática e ordenada, informações e dados de desempenho
dos tratores Challenger em diversas operações.
Revisão Inicial – Check-list
Para o total sucesso das Demonstrações de Campo, o trator deve estar em perfeitas condições de uso. A revisão inicial da máquina é imprescindível para detectar falhas e evitar possíveis danos comprometendo o resultado final da demonstração. Nesta seção, vamos listar os principais pontos para a revisão inicial do trator antes de cada demonstração.
67

68. Inspeção visual
Os itens a seguir deverão ser verificados e corrigidos se necessário:
◆ Nível do óleo lubrificante do motor
◆ Nível do líquido ELC do radiador
◆ Nível do óleo lubrificante da transmissão e sistema hidráulico
◆ Funcionamento geral do motor, desempenho, temperatura, pressão
◆ Braçadeiras, mangueiras e tubulações em geral
◆ Sistema Mobil-tracTM
◆ Rodas guias
◆ Roletes
◆ Rodas motrizes
◆ Cilindros de tensão da esteira
◆ Caixa de transmissão e solenóides
◆ Cilindros de levante do engate de três pontos e cilindros de direcionamento
do engate de três pontos dirigível, caso equipado
◆ Barra de tração
◆ Válvulas reguladoras de pressão
◆ Filtros de óleo hidráulico
◆ Bombas hidráulicas
◆ Motores hidráulicos
◆ Correia da bomba d'água e ventilador
◆ Correia do compressor do ar condicionado
◆ Aperto de porcas e parafusos em geral
◆ Certifique-se de que todas as tampas e proteções estejam no lugar
◆ Tanque de combustível, e a tubulação quanto a vazamentos
◆ Funcionamento dos instrumentos e lâmpadas do painel e também da iluminação
externa
◆ Buzina
◆ Certifique-se de que a proteção da TDP esteja no lugar enquanto a TDP não
estiver em funcionamento

69. Demonstrações
◆ Limpeza da cabina
◆ Ajuste o cinto de segurança e o assento do operador de maneira que a pessoa
possa pressionar o pedal modulador da embreagem e freio de serviço. O operador deverá ser capaz de pressionar os pedais do freio de serviço sentado e
encostado no assento
◆ Regulagem dos espelhos retrovisores
◆ Inspeção dos implementos e seus componentes hidráulicos
◆ Completar o tanque de combustível em um local plano
◆ Inspecionar o funcionamento TMC
◆ Efetuar todos os ajustes no TMC conforme necessário.
Referência: Para maiores esclarecimentos, veja os tópicos relacionados no Manual de Operação & Manutenção.
Métodos de Avaliação de Campo
Método em Tiros
Consiste em uma pista de comprimento conhecido, onde o trator acoplado com o
implemento percorrerá uma distância em ritmo de trabalho com a finalidade de medir:
◆ Tempo para cobrir o percurso;
◆ Largura e profundidade de trabalho.
Com os dados acima podemos calcular:
◆ Velocidade de deslocamento
◆ Produção teórica em ha/hora.
Este método aplica-se a:
◆ Avaliar comparativamente dois ou mais tratores;
◆ Comparar resultados obtidos em áreas demarcadas contra valores teóricos
para determinar a eficiência
◆ Otimizar a adequação do conjunto trator e implemento.
69

70. Pista
É um trecho de uma área demarcado por balizas. O comprimento fica a critério
do demonstrador. Para maior precisão da avaliação de campo deve-se optar por distâncias maiores que 100 metros.
Adequação do Trator Implemento
◆ Escolha do implemento e marcha de trabalho
◆ Rotação do motor sem carga
◆ Rotação do motor com carga — Com os recursos de regulagens do implemento, a rotação de trabalho com carga deverá ser de 150 a 250 rpm inferior à
rotação nominal de 2100 rpm.

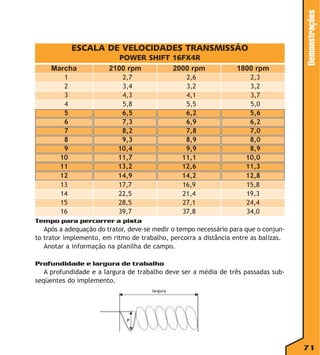

71. Marcha
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
POWER SHIFT 16FX4R
2100 rpm
2000 rpm
2,7
3,4
4,3
5,8
6,5
7,3
8,2
9,3
10,4
11,7
13,2
14,9
17,7
22,5
28,5
39,7
2,6
3,2
4,1
5,5
6,2
6,9
7,8
8,9
9,9
11,1
12,6
14,2
16,9
21,4
27,1
37,8
1800 rpm
Demonstrações
ESCALA DE VELOCIDADES TRANSMISSÃO
2,3
3,2
3,7
5,0
5,6
6,2
7,0
8,0
8,9
10,0
11,3
12,8
15,8
19,3
24,4
34,0
Tempo para percorrer a pista
Após a adequação do trator, deve-se medir o tempo necessário para que o conjunto trator implemento, em ritmo de trabalho, percorra a distância entre as balizas.
Anotar a informação na planilha de campo.
Profundidade e largura de trabalho
A profundidade e a largura de trabalho deve ser a média de três passadas subseqüentes do implemento.
71

72. Rendimento Operacional
De posse do tempo (t) em segundos e do comprimento (d) em metros, obtem-se a
velocidade com a seguinte fórmula:
Velocidade km/h = distância ‘m’ x 3,6
tempo ‘s’
Obs: Caso o tempo (t) obtido for maior ou igual a 1 minuto, deve-se transformar
o tempo para segundos.
Trabalho em áreas fechadas
Consiste em uma área de dimensões conhecidas, onde o conjunto trator/implemento irá trabalhar. Esse método é utilizado para obter valores de produção efetiva e consumo de combustível. Deve ser tomada como regra a aplicação do método
de tiros, todas as vezes que se iniciar uma nova área.
Área
◆ Área de dimensões conhecidas
◆ Devem ser obtidos os dados de tipo de solo, umidade e compactação
Produção Efetiva
Será a área realmente trabalhada ou o volume de terra movimentado por unidade
de tempo, levando em conta todas as perdas por manobras, remontas, arremates, etc.
PE = S
T
PE = produção efetiva em hectares / hora
S = área total em hectares
T = tempo real de trabalho na área

73. A eficiência operacional é expressa pela relação entre a produção efetiva e a
produção teórica.
Demonstrações
Eficiência Operacional
Eficiência Operacional (%) = Produção efetiva x 100
Produção teórica
A Eficiência Operacional varia conforme cada operação considerando-se as seguintes variáveis:
◆ Tipo de Implemento
◆ Formato das áreas
◆ Declividade
◆ Cobertura do solo
◆ Sistema de preparo
◆ Manobras
◆ Habilidade do operador
Sistema de Preparo de Solo
◆ Operação em Quadras
73

74. Este procedimento pode ser empregado em áreas planas ou com no máximo 2%
de declividade.
Pode ser realizado de fora para dentro ou de dentro para fora, conforme os implementos, para uma melhor conservação do solo e do trator.
Este método proporciona uma maior eficiência de campo.
◆ Operação em Faixas
◆ Operação em Curvas de Nível
Pode ser realizada de dentro para fora ou de fora para dentro, de acordo com
os implementos, visando à conservação do solo e do trator.
Quando as manobras nas cabeceiras estiverem muito longas, convém iniciar
outra faixa.

75. Demonstreções

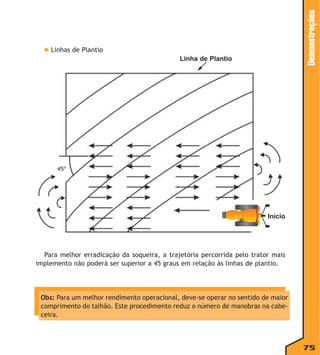

◆ Linhas de Plantio
Linha de Plantio
Início
Para melhor erradicação da soqueira, a trajetória percorrida pelo trator mais
implemento não poderá ser superior a 45 graus em relação às linhas de plantio.
Obs: Para um melhor rendimento operacional, deve-se operar no sentido de maior
comprimento do talhão. Este procedimento reduz o número de manobras na cabeceira.
75

76. Consumo de combustível
◆ Consumo em litros/hora:
C (l/h) = L
H
C = Consumo em litros/hora
L = Somatório dos abastecimentos para o completo trabalho da área
H = Somatório dos tempos para realizar o trabalho na área.
Para iniciar uma nova área o tanque deve estar cheio. Todos os abastecimentos
deverão ser feitos em local plano. O tanque deverá ser completado após o término de todo o trabalho, usando um recipiente graduado para medir o volume de
combustível gasto.
◆ Consumo em litros / hectares
C (l/ha) = (litros / hora)
(hectare / hora)
Consumo de combustível dividido pela produção efetiva.
Obs: O consumo de combustível e a produtividade dos tratores Challenger são diretamente informados através do TMC

77. Você está recebendo, junto com o material do treinamento de TRACK TRACTOR
Senior Specialist, um arquivo em Excell para auxiliar na avaliação dos testes realizados. Apenas preencha os espaços em branco.
Demonstrações
Planilha de Campo
AVALIAÇÃO DO DESEMPENHO DE CAMPO
TRATORES AVALIADOS:
LOCAL:
DATA:
OBJETIVO:
RESPONSÁVEL:
IDENTIFICAÇÃO DOS TESTES
T1
T2
T3
T4
MARCA.....................................................
MODELO...................................................
CARACTERÍSTICAS POTÊNCIA...........................................c.v.
DO
ESTEIRA / PNEUS DIANTEIRO...................
TRATOR
ESTEIRA / PNEUS TRASEIRO....................
PESO TOTAL........................................kg.
MARCA.....................................................
MODELO..................................................
CARACTERÍSTICAS NUMERO DE DISCO / HASTE...................
DO
DIÂMETRO DOS DISCOS ....................pol.
IMPLEMENTO
ESP.ENTRE DISCO / HASTE................mm
PESO....................................................kg
TIPO..........................................................
CARACTERÍSTICAS COMPACTAÇÃO......................................
DO
UMIDADE..................................................
SOLO
VEGETAÇÃO / COBERTURA....................
ROTAÇÃO SEM CARGA....................rpm
ROTAÇÃO COM CARGA...................rpm
CONDIÇÕES
MARCHA UTILIZADA...............................
DOS
HORIMETRO INICIAL..............................h
TESTES
HORIMETRO FINAL................................h
LARGURA DE TRABALHO....................m
PROFUNDIDADE DE TRABALHO...........m
DISTANCIA PERCORRIDA.....................m
TOMADAS
TEMPO EFETIVO..........................seg. (1)
DE
............................................................(2)
TEMPO
............................................................(3)
TEMPO EFETIVO MÉDIO......................seg.
HORAS TRABALHADAS.......................h
CONSUMO DE DIESEL.............................l
RESULTADOS
VELOCIDADE EFETIVA...................km / h
PATINAGEM / DESLIZAMENTO..............%
DOS
ÁREA TRABALHADA TEÓRICA............ha
TESTES
PRODUÇÃO TEÓRICA......................ha / h
ÁREA TRABALHADA EFETIVA.............ha
PRODUÇÃO EFETIVA......................ha / h
EFICIÊNCIA OPERACIONAL……………..%
CONSUMO DE COMBUSTÍVEL.............l / h
CONSUMO EFETIVO..........................l / ha
Comentários:
77

78. Tabelas de Conversão de Unidades
COMPRIMENTO
cm
m
km
in
ft
mi
1 centímetro (cm) 1
0,01
0,00001
0,3937
0,0328
0,000006214
1 metro (m)
1
0,001
39,3
3,281
0,0006214
1 quilômetro (km) 100000
1000
1
39370
3281
0,6214
1 polegada (in)
2,54
0,0254
0,0000254
1
0,08333
0,00001578
1 pé (ft)
30,48
0,3048
3,048
12
1
0,0001894
1 milha (mi)
160900
1609
1,609
63360
5280
1
100
VOLUME
m
3
cm3
ft3
l
in3
1 metro cúbico (m3)
1
1000000 1000
35,31
61020
1 centímetro cúbico (cm3)
0,000001
1
0,001
0,00003531
0,06102
1 litro (l)
0,001
1000
1
0,03531
61,02
0,02832
28320
28,32
1
1728
0,00001639
16,39
0,01639 0,0005787
1 pé cúbico (ft3)
3
1 polegada cúbica (in )
1
PRESSÃO
PSI (lbf/in2)
atm
atm 1
kgf/cm2
Bar
Pascal (Pa)
1
14,6959
1,033
1,01325
101325
PSI (lbf/in )
0,0680
1
0,07031
0,06895
6894,8
kgf/cm2
0,96778
14,2234
1
0,98
98066,5
Bar
0,9869
14,5
1,02
1
10000
Pascal (Pa)
0,000009869
0,0001450377
0,00001019716
0,00001
1
2

79. MASSA
g
1 grama (g)
kg
1
lb
ton
0,001
0,002205 0,000001102
1 quilograma (kg) 1000
1
2,205
1 libra (lb)
453,6
0,4536 1
1 ton
907200 907,2
0,001102
0,0005
2000
1
ÁREA
m2
1 metro quadrado (m2)
1
1 centímetro quadrado (cm2) 0,0001
2
1 pé quadrado (ft )
0,0929
2
1 polegada quadrada (in )
cm2
ft2
in2
10000 10,76
1550
1
0,001076 0,1550
929
1
0,0006452 6,452
144
0,006944 1
VÁRIOS
Energia
1kWh=860kcal 1kcal=3,97Btu
Energia
1kgm=9,8J 1Btu=0,252kcal
Potência 1kW=102kgm/s=1,36HP=1,34BHP=3.413Btu/h
Potência 1TR=3.024kcal/h=200Btu/min=12.000Btu/h
79
