O documento compara a resistência elétrica de duas lâmpadas ao aplicar a mesma tensão. A primeira lâmpada tem corrente de 0,5A e é mais resistente. A segunda lâmpada tem corrente de 1A e é menos resistente, mostrando que objetos com menor resistência permitem maior passagem de corrente sob a mesma tensão.

1. RESISTÊNCIA ELÉTRICA

2. COMPARANDO AS
CORRENTES
AO APLICARMOS A
MESMA TENSÃO
EM DUAS
LÂMPADAS DIFERENTES

3. 100 V
V
0,5 A
A

4. 100 V
0,5 A
100 V
V
A

5. 100 V
0,5 A
100 V
V
1A
A

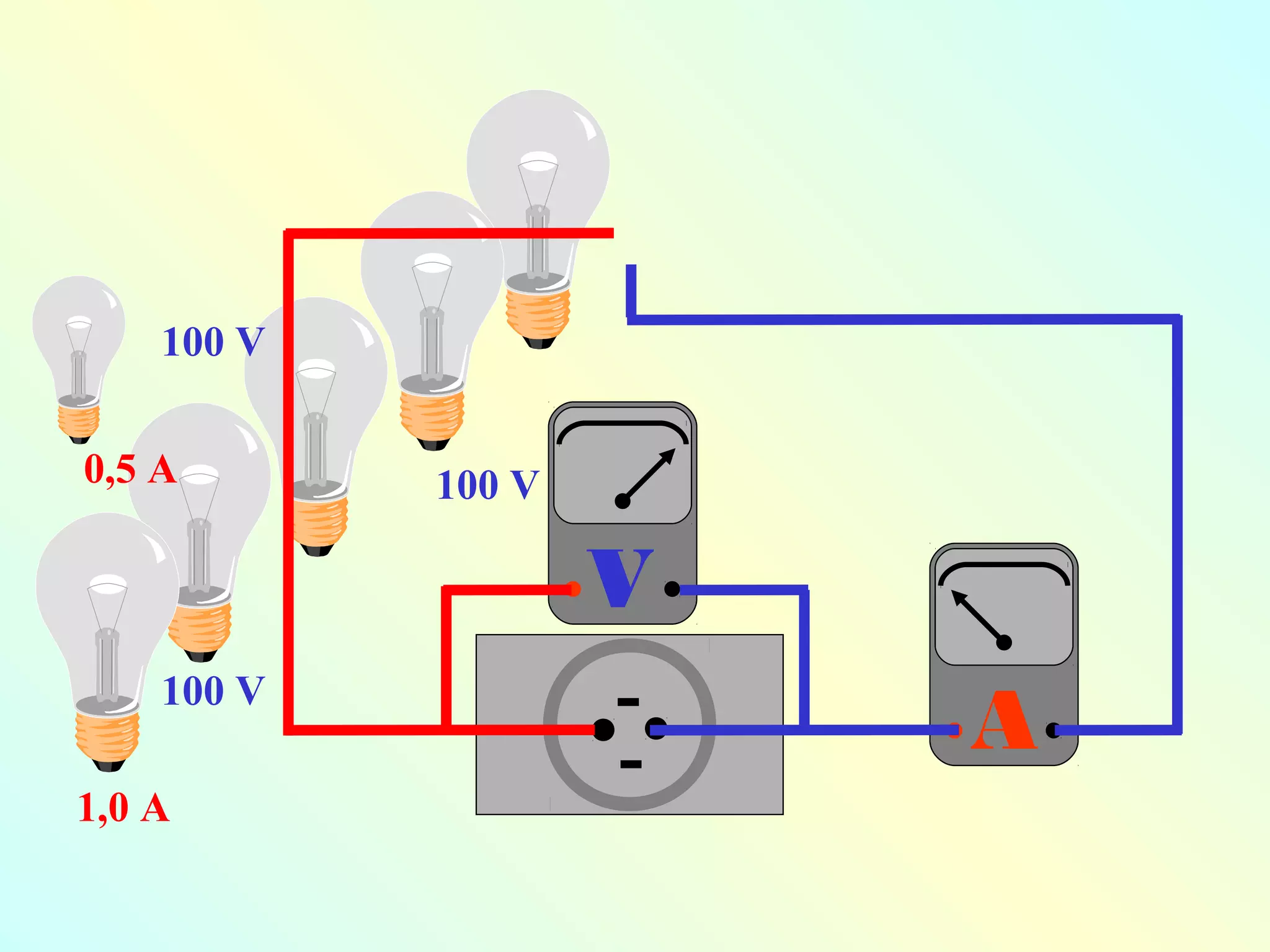

6. 100 V
0,5 A
100 V
V
100 V
1,0 A
A

7. 100 V
A 1a LÂMPADA POSSUI MAIOR
RESISTÊNCIA ELÉTRICA.
0,5 A
100 V
1,0 A
A 2a LÂMPADA POSSUI MENOR
RESISTÊNCIA ELÉTRICA.

8. A OPOSIÇÃO OFERECIDA
À PASSAGEM DA
CORRENTE ELÉTRICA
CHAMAMOS DE
RESISTÊNCIA ELÉTRICA

9. TODAS AS CARGAS POSSUEM
UMA RESISTÊNCIA

10. TODAS AS CARGAS POSSUEM
UMA RESISTÊNCIA
QUE REPRESENTAREMOS ASSIM

11. UNIDADE DE MEDIDA DA
RESISTÊNCIA ELÉTRICA
OHM (Ω).

12. RESISTÊNCIA ELÉTRICA - É A OPOSIÇÃO
OFERECIDA À PASSAGEM DA CORRENTE
ELÉTRICA
SÍMBOLO - R
UNIDADE - OHM (Ω)

13. 1 OHM É A RESISTÊNCIA QUE
PERMITE A PASSAGEM DE 1 AMPÈRE
QUANDO SUBMETIDA A
TENSÃO DE 1 VOLT

14. MÚLTIPLOS
E
SUBMÚLTIPLOS

15. PARA VALORES
ELEVADOS, UTILIZAMOS OS
MÚLTIPLOS
E PARA VALORES MUITO BAIXOS, OS
SUBMÚLTIPLOS

16. GΩ
Para descer um
degrau, caminhe com
a vírgula
3 casas à direita
MΩ
kΩ
Ω
mΩ
µΩ
nΩ
Para subir um
degrau, caminhe com
a vírgula
3 casas à esquerda

17. APARELHO DE MEDIDA
DA
RESISTÊNCIA ELÉTRICA

18. Ω
OHMÍMETRO...
RESISTÊNCIA
... LIGADO AOS TERMINAIS DA

19. CUIDADOS NA
UTILIZAÇÃO DO
OHMÍMETRO

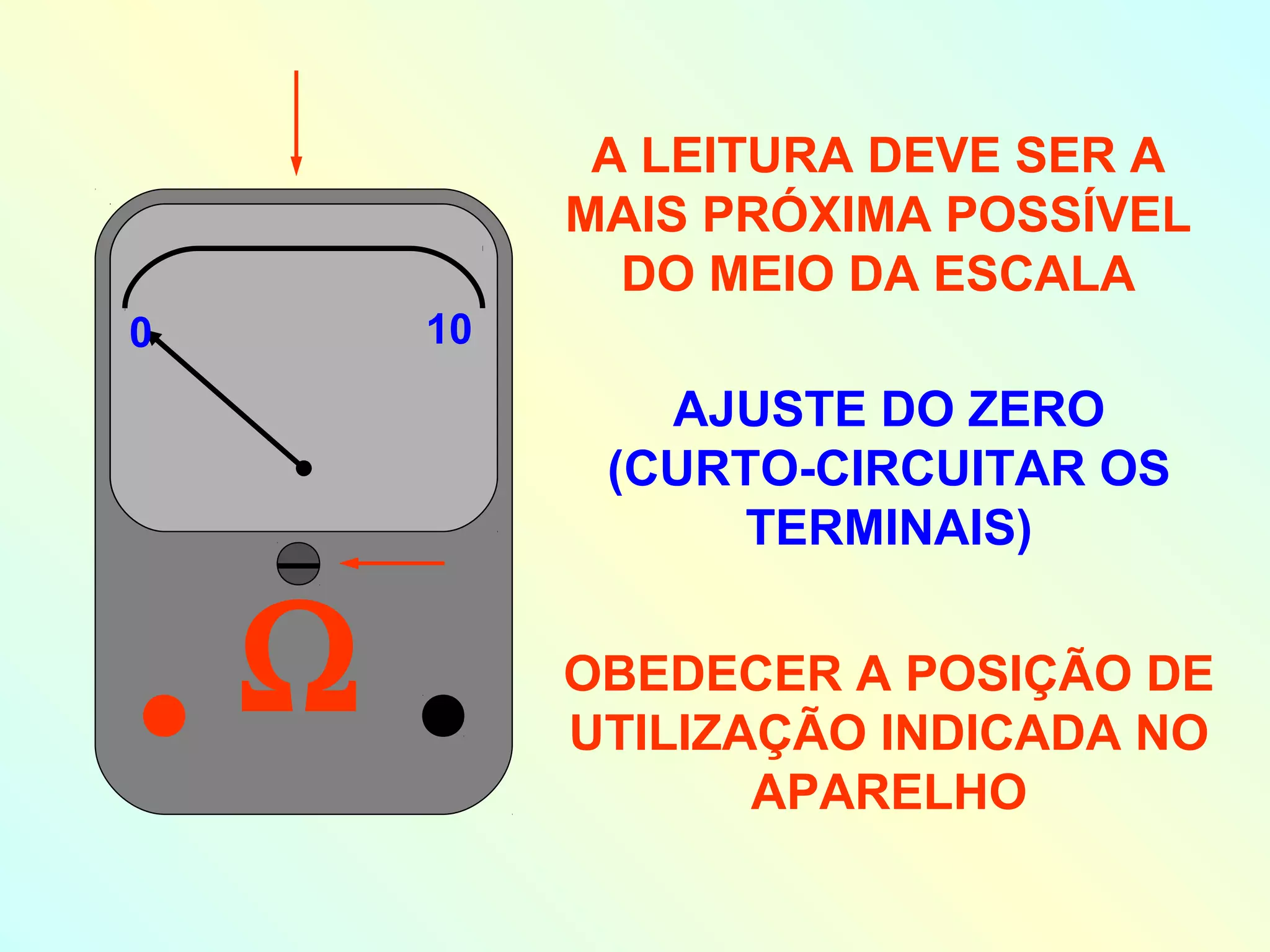

20. A LEITURA DEVE SER A
MAIS PRÓXIMA POSSÍVEL
DO MEIO DA ESCALA
10
0
Ω
AJUSTE DO ZERO
(CURTO-CIRCUITAR OS
TERMINAIS)
OBEDECER A POSIÇÃO DE
UTILIZAÇÃO INDICADA NO
APARELHO

21. 0
10
Ω
EVITAR CHOQUES
MECÂNICOS
