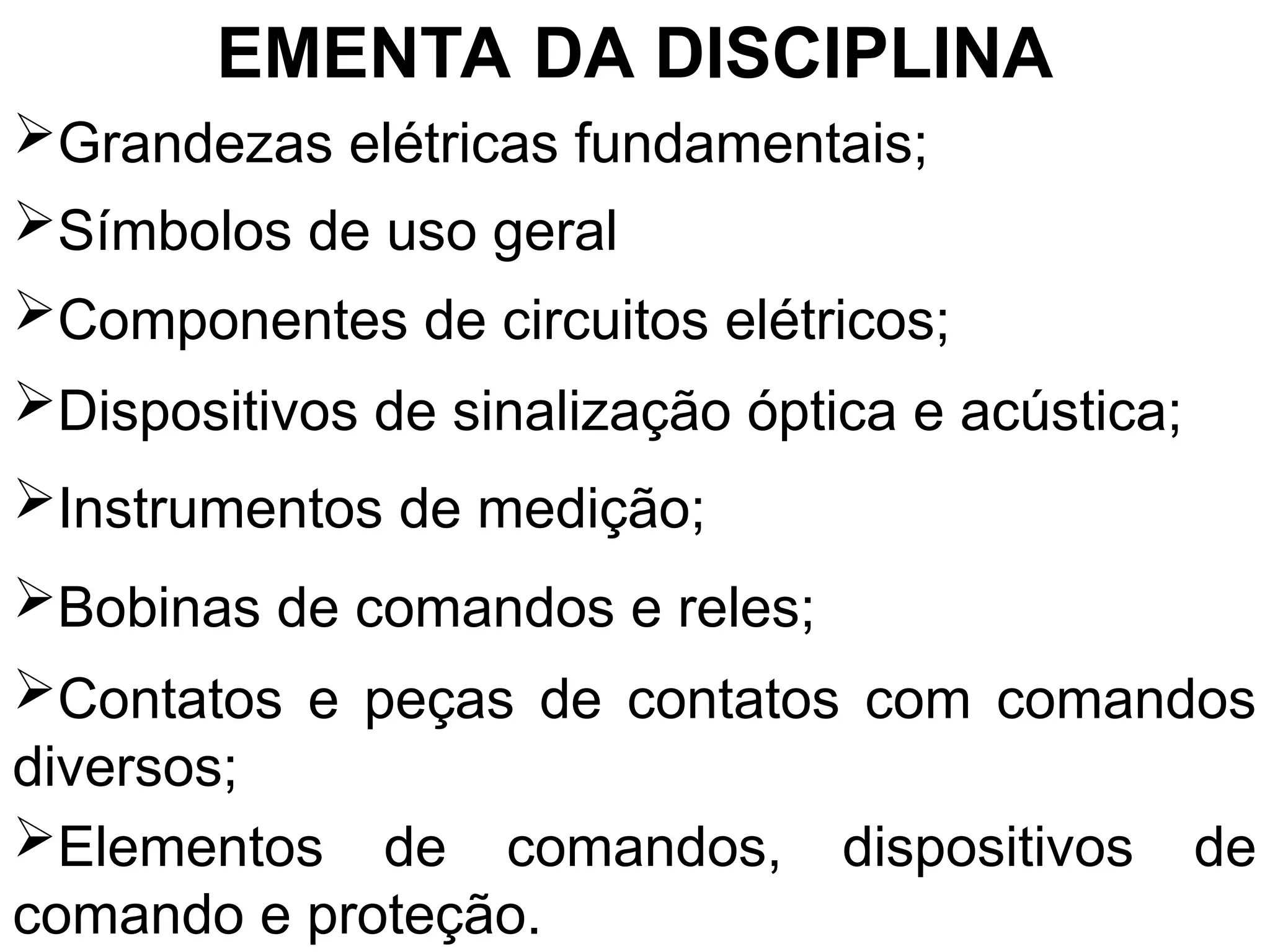

1. EMENTA DA DISCIPLINA
Grandezas elétricas fundamentais;
Símbolos de uso geral
Componentes de circuitos elétricos;
Dispositivos de sinalização óptica e acústica;
Instrumentos de medição;
Bobinas de comandos e reles;
Contatos e peças de contatos com comandos
diversos;
Elementos de comandos, dispositivos de
comando e proteção.

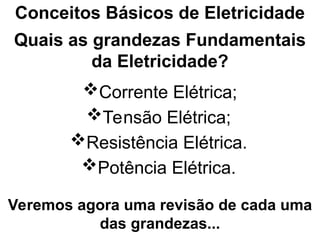

2. Quais as grandezas Fundamentais
da Eletricidade?
Corrente Elétrica;
Conceitos Básicos de Eletricidade
Tensão Elétrica;
Resistência Elétrica.
Veremos agora uma revisão de cada uma
das grandezas...
Potência Elétrica.

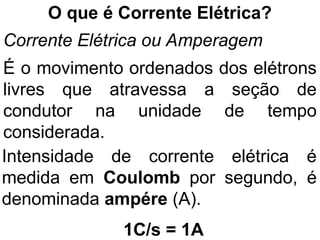

3. O que é Corrente Elétrica?
Corrente Elétrica ou Amperagem
É o movimento ordenados dos elétrons
livres que atravessa a seção de
condutor na unidade de tempo
considerada.
Intensidade de corrente elétrica é
medida em Coulomb por segundo, é
denominada ampére (A).
1C/s = 1A

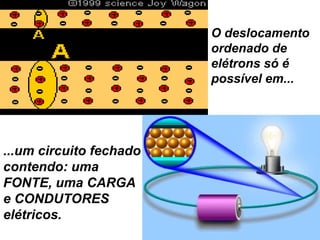

4. O deslocamento
ordenado de
elétrons só é
possível em...
...um circuito fechado
contendo: uma
FONTE, uma CARGA
e CONDUTORES
elétricos.

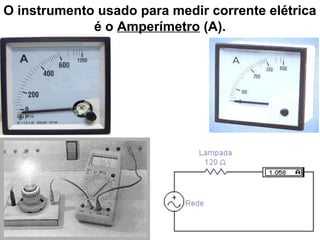

5. O instrumento usado para medir corrente elétrica
é o Amperímetro (A).

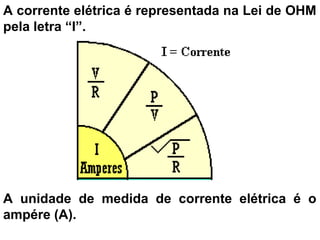

6. A corrente elétrica é representada na Lei de OHM
pela letra “I”.
A unidade de medida de corrente elétrica é o
ampére (A).

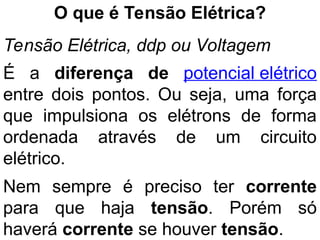

7. O que é Tensão Elétrica?
Tensão Elétrica, ddp ou Voltagem
É a diferença de potencial elétrico
entre dois pontos. Ou seja, uma força
que impulsiona os elétrons de forma
ordenada através de um circuito
elétrico.
Nem sempre é preciso ter corrente
para que haja tensão. Porém só
haverá corrente se houver tensão.

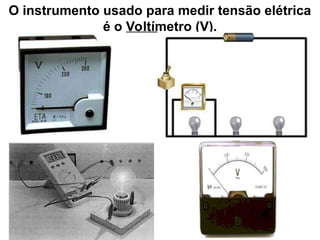

8. O instrumento usado para medir tensão elétrica
é o Voltímetro (V).

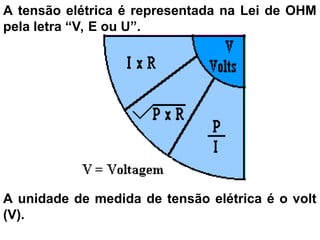

9. A tensão elétrica é representada na Lei de OHM
pela letra “V, E ou U”.
A unidade de medida de tensão elétrica é o volt
(V).

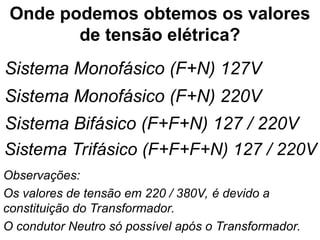

10. Onde podemos obtemos os valores
de tensão elétrica?
Sistema Monofásico (F+N) 127V
Sistema Monofásico (F+N) 220V
Sistema Bifásico (F+F+N) 127 / 220V
Sistema Trifásico (F+F+F+N) 127 / 220V
Observações:
Os valores de tensão em 220 / 380V, é devido a
constituição do Transformador.
O condutor Neutro só possível após o Transformador.

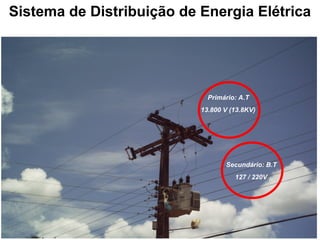

11. Sistema de Distribuição de Energia Elétrica
Primário: A.T
13.800 V (13.8KV)
Secundário: B.T
127 / 220V

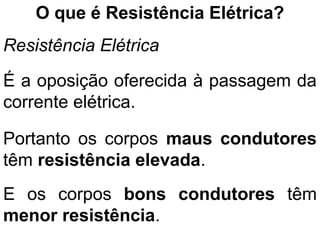

12. O que é Resistência Elétrica?
Resistência Elétrica
É a oposição oferecida à passagem da
corrente elétrica.
Portanto os corpos maus condutores
têm resistência elevada.
E os corpos bons condutores têm
menor resistência.

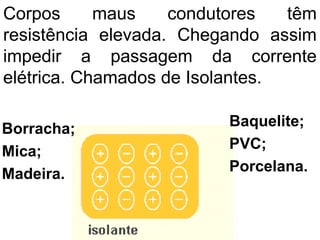

13. Corpos maus condutores têm
resistência elevada. Chegando assim
impedir a passagem da corrente
elétrica. Chamados de Isolantes.
Borracha;
Mica;
Madeira.
Baquelite;
PVC;
Porcelana.

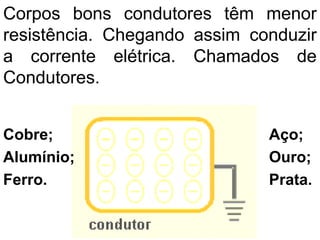

14. Corpos bons condutores têm menor
resistência. Chegando assim conduzir
a corrente elétrica. Chamados de
Condutores.
Cobre;
Alumínio;
Ferro.
Aço;
Ouro;
Prata.

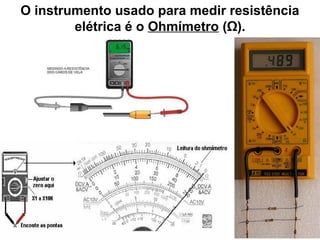

15. O instrumento usado para medir resistência
elétrica é o Ohmímetro (Ω).

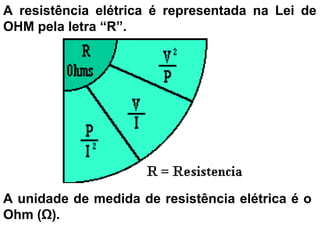

16. A resistência elétrica é representada na Lei de
OHM pela letra “R”.
A unidade de medida de resistência elétrica é o
Ohm (Ω).

17. O que é Potência Elétrica?
Capacidade de produzir trabalho
Fazendo a analogia com duas pessoas as duas são
capazes de realizar trabalho.
200 kg 50 kg

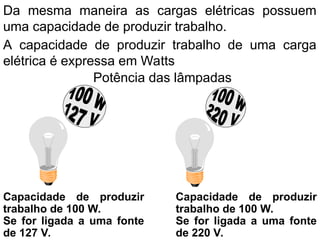

18. Da mesma maneira as cargas elétricas possuem
uma capacidade de produzir trabalho.
A capacidade de produzir trabalho de uma carga
elétrica é expressa em Watts
Potência das lâmpadas
Capacidade de produzir
trabalho de 100 W.
Se for ligada a uma fonte
de 127 V.
Capacidade de produzir
trabalho de 100 W.
Se for ligada a uma fonte
de 220 V.

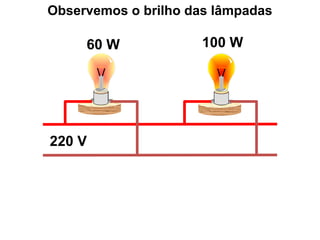

19. Observemos o brilho das lâmpadas
100 W
60 W
220 V

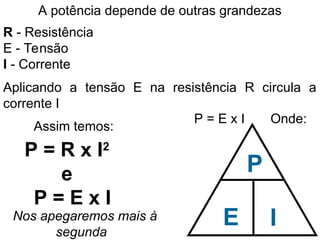

20. A potência depende de outras grandezas
R - Resistência
E - Tensão
I - Corrente
Aplicando a tensão E na resistência R circula a
corrente I
Assim temos:
P = R x I2
e
P = E x I
Nos apegaremos mais à
segunda
P = E x I Onde:
P
E I

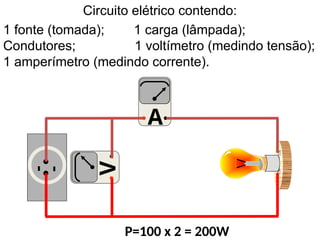

21. A
V
P=100 x 2 = 200W
Circuito elétrico contendo:
1 fonte (tomada); 1 carga (lâmpada);
Condutores; 1 voltímetro (medindo tensão);
1 amperímetro (medindo corrente).

22. No lugar do voltímetro e do amperímetro
Utilizamos O WATTÍMETRO
W
200 W
Como vimos a leitura do wattímetro é igual ao produto
E x I

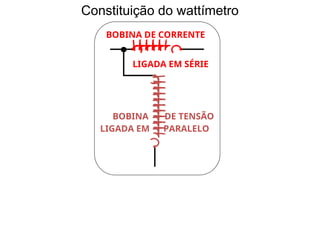

23. Constituição do wattímetro
BOBINA DE TENSÃO
BOBINA DE CORRENTE
LIGADA EM SÉRIE
LIGADA EM PARALELO

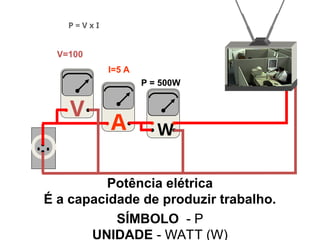

24. A
V
W
V=100
P = 500W
P = V x I
I=5 A
Potência elétrica
É a capacidade de produzir trabalho.
SÍMBOLO - P
UNIDADE - WATT (W)
