Este relatório descreve um experimento realizado para verificar a Lei de Ohm em circuitos elétricos. Os alunos mediram a tensão em vários níveis de corrente em um circuito que incluía uma fonte de tensão, um galvanômetro, um resistor e um multímetro. Embora os pontos de medição não estejam exatamente sobre uma linha reta, o gráfico de tensão versus corrente mostra uma relação linear que confirma a Lei de Ohm para este circuito.

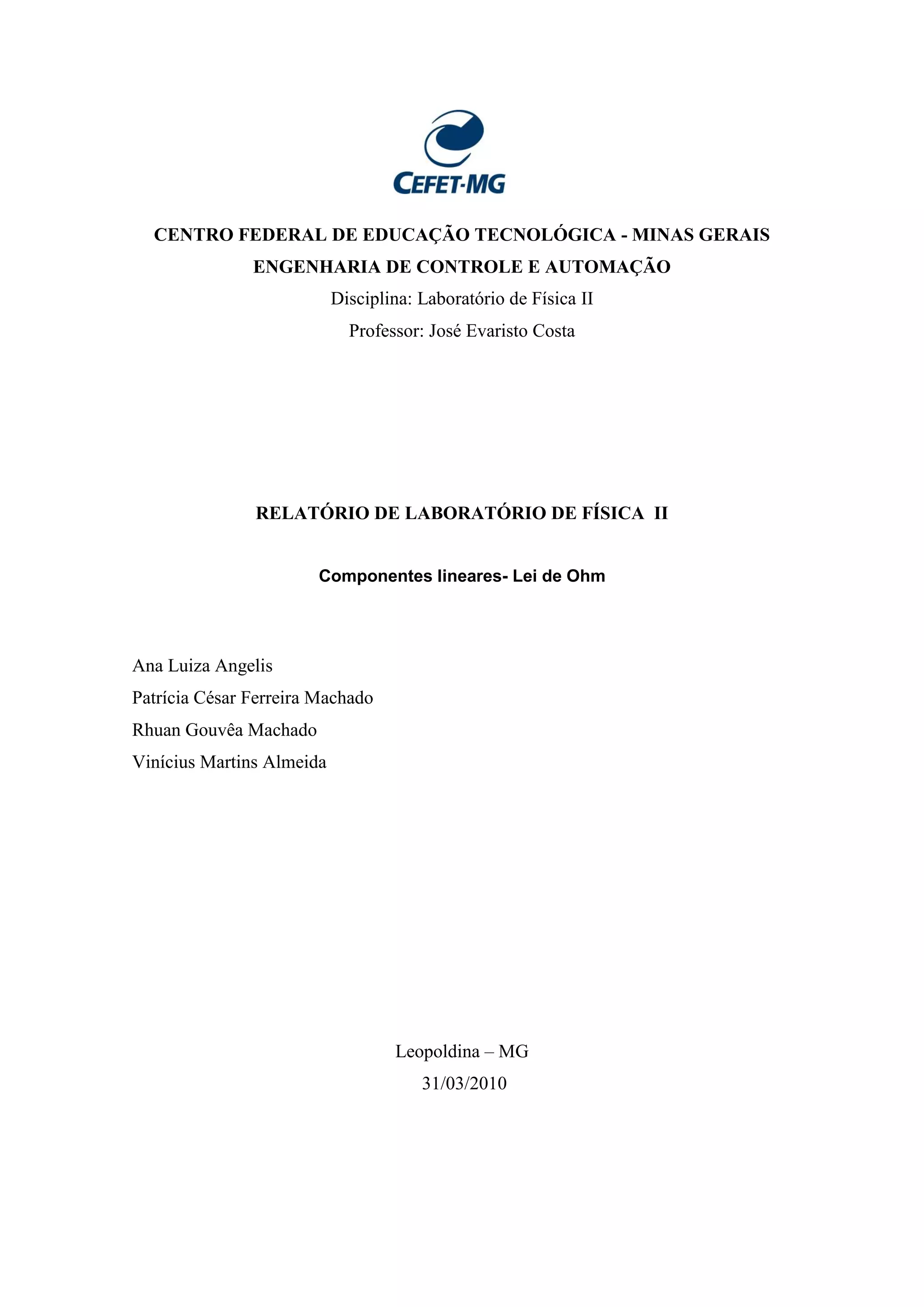

1. CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA - MINAS GERAIS
ENGENHARIA DE CONTROLE E AUTOMAÇÃO
Disciplina: Laboratório de Física II
Professor: José Evaristo Costa
RELATÓRIO DE LABORATÓRIO DE FÍSICA II
Componentes lineares- Lei de Ohm
Ana Luiza Angelis
Patrícia César Ferreira Machado
Rhuan Gouvêa Machado
Vinícius Martins Almeida
Leopoldina – MG
31/03/2010

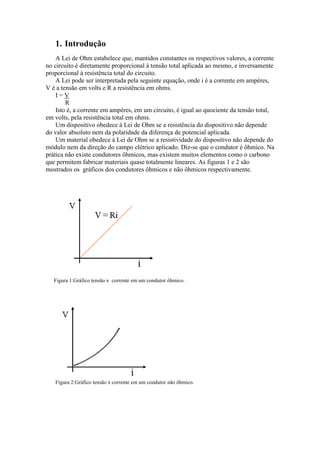

2. 1. Introdução
A Lei de Ohm estabelece que, mantidos constantes os respectivos valores, a corrente
no circuito é diretamente proporcional à tensão total aplicada ao mesmo, e inversamente
proporcional à resistência total do circuito.
A Lei pode ser interpretada pela seguinte equação, onde i é a corrente em ampères,
V é a tensão em volts e R a resistência em ohms.
I=V
R
Isto é, a corrente em ampères, em um circuito, é igual ao quociente da tensão total,
em volts, pela resistência total em ohms.
Um dispositivo obedece à Lei de Ohm se a resistência do dispositivo não depende
do valor absoluto nem da polaridade da diferença de potencial aplicada.
Um material obedece à Lei de Ohm se a resistividade do dispositivo não depende do
módulo nem da direção do campo elétrico aplicado. Diz-se que o condutor é ôhmico. Na
prática não existe condutores ôhmicos, mas existem muitos elementos como o carbono
que permitem fabricar materiais quase totalmente lineares. As figuras 1 e 2 são
mostrados os gráficos dos condutores ôhmicos e não ôhmicos respectivamente.
Figura 1:Gráfico tensão x corrente em um condutor ôhmico.
Figura 2:Gráfico tensão x corrente em um condutor não ôhmico.

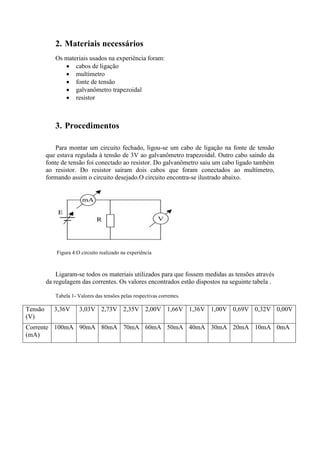

3. 2. Materiais necessários
Os materiais usados na experiência foram:
 cabos de ligação
 multímetro
 fonte de tensão
 galvanômetro trapezoidal
 resistor
3. Procedimentos
Para montar um circuito fechado, ligou-se um cabo de ligação na fonte de tensão
que estava regulada à tensão de 3V ao galvanômetro trapezoidal. Outro cabo saindo da
fonte de tensão foi conectado ao resistor. Do galvanômetro saiu um cabo ligado também
ao resistor. Do resistor saíram dois cabos que foram conectados ao multímetro,
formando assim o circuito desejado.O circuito encontra-se ilustrado abaixo.
Figura 4:O circuito realizado na experiência
Ligaram-se todos os materiais utilizados para que fossem medidas as tensões através
da regulagem das correntes. Os valores encontrados estão dispostos na seguinte tabela .
Tabela 1- Valores das tensões pelas respectivas correntes.
Tensão
(V)
3,36V
3,03V 2,73V 2,35V 2,00V 1,66V 1,36V 1,00V 0,69V 0,32V 0,00V
Corrente 100mA 90mA 80mA 70mA 60mA 50mA 40mA 30mA 20mA 10mA 0mA
(mA)

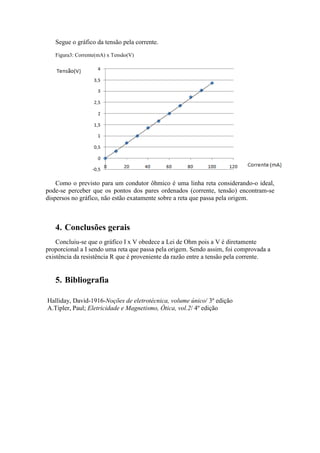

4. Segue o gráfico da tensão pela corrente.
Figura3: Corrente(mA) x Tensão(V)
Como o previsto para um condutor ôhmico é uma linha reta considerando-o ideal,
pode-se perceber que os pontos dos pares ordenados (corrente, tensão) encontram-se
dispersos no gráfico, não estão exatamente sobre a reta que passa pela origem.
4. Conclusões gerais
Concluiu-se que o gráfico I x V obedece a Lei de Ohm pois a V é diretamente
proporcional a I sendo uma reta que passa pela origem. Sendo assim, foi comprovada a
existência da resistência R que é proveniente da razão entre a tensão pela corrente.
5. Bibliografia
Halliday, David-1916-Noções de eletrotécnica, volume único/ 3º edição
A.Tipler, Paul; Eletricidade e Magnetismo, Ótica, vol.2/ 4º edição
