1. Prof.Anderson Pontes
Manutenção de Máquinas e
Equipamentos

2. Introdução
 Manutenção é definido como o conjunto de
cuidados técnicos indispensáveis ao
funcionamento regular e permanente de
máquinas, equipamentos ferramentas e
instalações.

3.  Os cuidados da manutenção envolvem:
Conservação
Adequação
Restauração
Substituição
Prevenção

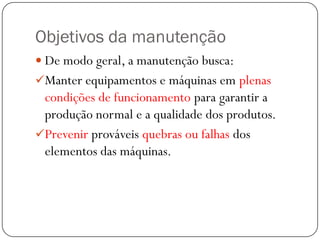

4. Objetivos da manutenção
 De modo geral, a manutenção busca:
Manter equipamentos e máquinas em plenas
condições de funcionamento para garantir a
produção normal e a qualidade dos produtos.
Prevenir prováveis quebras ou falhas dos
elementos das máquinas.

5. Tipos de manutenção
 Manutenção corretiva: se resume a corrigir uma
falha na máquina ou equipamento de forma não
prevista.
 Manutenção preventiva: Consiste no conjunto de
procedimentos e ações antecipadas que visam
manter a máquina em funcionamento, baseada em
uma sistemática de pré-estabelecida de intervalos
para os serviços.

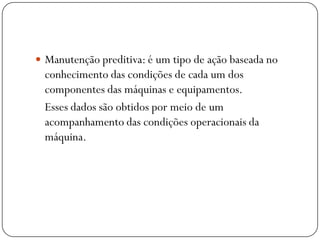

6.  Manutenção preditiva: é um tipo de ação baseada no
conhecimento das condições de cada um dos
componentes das máquinas e equipamentos.
Esses dados são obtidos por meio de um
acompanhamento das condições operacionais da
máquina.

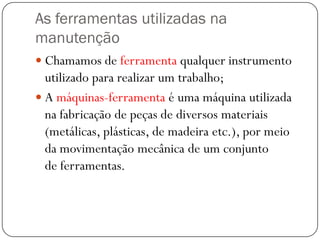

7. As ferramentas utilizadas na
manutenção
 Chamamos de ferramenta qualquer instrumento
utilizado para realizar um trabalho;

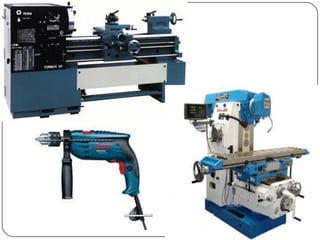

 A máquinas-ferramenta é uma máquina utilizada
na fabricação de peças de diversos materiais
(metálicas, plásticas, de madeira etc.), por meio
da movimentação mecânica de um conjunto
de ferramentas.

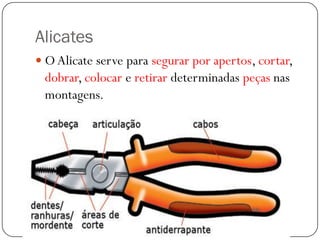

9. Alicates
 OAlicate serve para segurar por apertos, cortar,
dobrar, colocar e retirar determinadas peças nas
montagens.

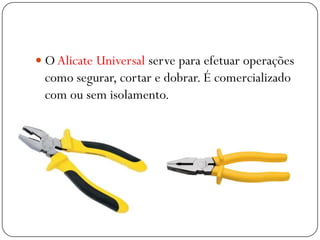

10.  O Alicate Universal serve para efetuar operações
como segurar, cortar e dobrar. É comercializado
com ou sem isolamento.

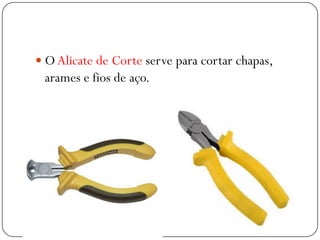

11.  O Alicate de Corte serve para cortar chapas,
arames e fios de aço.

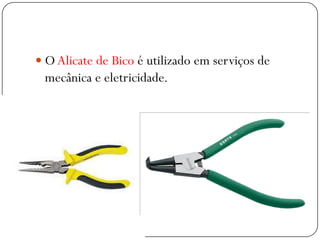

12.  O Alicate de Bico é utilizado em serviços de
mecânica e eletricidade.

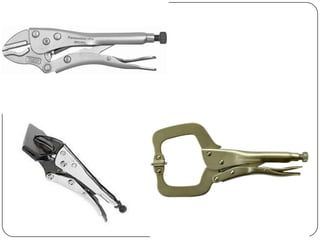

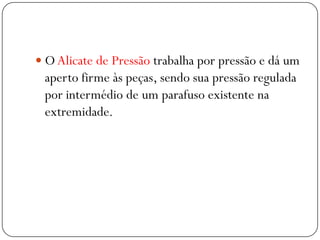

13.  O Alicate de Pressão trabalha por pressão e dá um
aperto firme às peças, sendo sua pressão regulada
por intermédio de um parafuso existente na
extremidade.

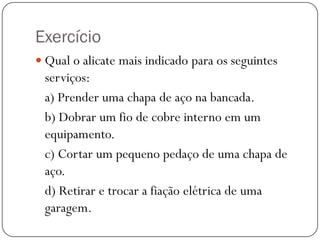

15. Exercício
 Qual o alicate mais indicado para os seguintes
serviços:
a) Prender uma chapa de aço na bancada.
b) Dobrar um fio de cobre interno em um
equipamento.
c) Cortar um pequeno pedaço de uma chapa de
aço.
d) Retirar e trocar a fiação elétrica de uma
garagem.

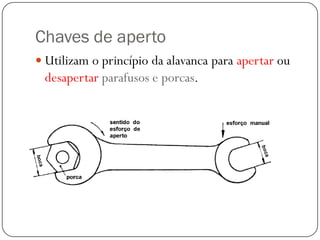

16. Chaves de aperto
 Utilizam o princípio da alavanca para apertar ou
desapertar parafusos e porcas.

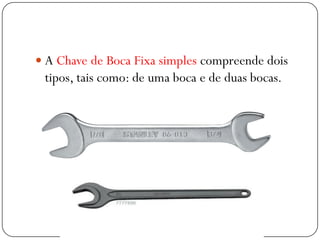

17.  A Chave de Boca Fixa simples compreende dois
tipos, tais como: de uma boca e de duas bocas.

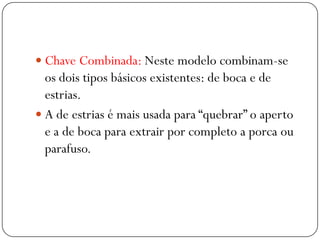

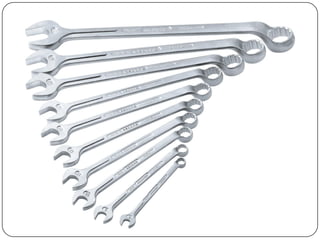

18.  Chave Combinada: Neste modelo combinam-se
os dois tipos básicos existentes: de boca e de
estrias.
 A de estrias é mais usada para “quebrar” o aperto
e a de boca para extrair por completo a porca ou
parafuso.

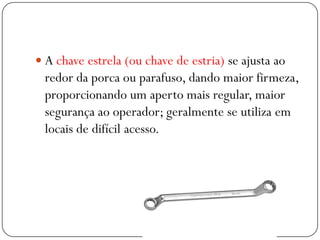

20.  A chave estrela (ou chave de estria) se ajusta ao
redor da porca ou parafuso, dando maior firmeza,
proporcionando um aperto mais regular, maior
segurança ao operador; geralmente se utiliza em
locais de difícil acesso.

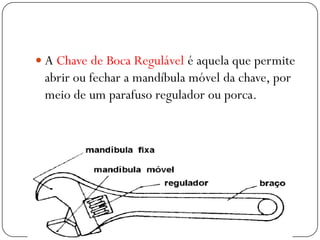

22.  A Chave de Boca Regulável é aquela que permite
abrir ou fechar a mandíbula móvel da chave, por
meio de um parafuso regulador ou porca.

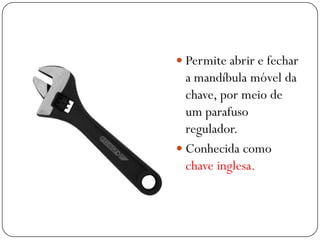

23.  Permite abrir e fechar
a mandíbula móvel da
chave, por meio de
um parafuso
regulador.
 Conhecida como
chave inglesa.

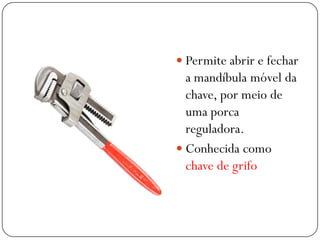

24.  Permite abrir e fechar
a mandíbula móvel da
chave, por meio de
uma porca
reguladora.
 Conhecida como
chave de grifo

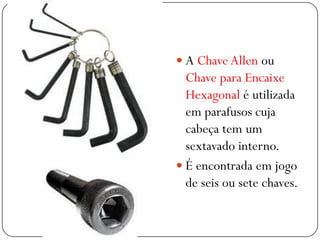

25.  A Chave Allen ou
Chave para Encaixe
Hexagonal é utilizada
em parafusos cuja
cabeça tem um
sextavado interno.
 É encontrada em jogo
de seis ou sete chaves.

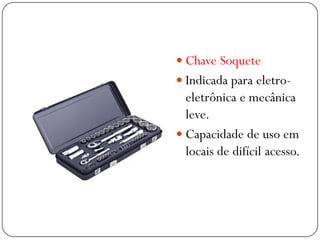

26.  Chave Soquete
 Indicada para eletro-
eletrônica e mecânica
leve.
 Capacidade de uso em
locais de difícil acesso.

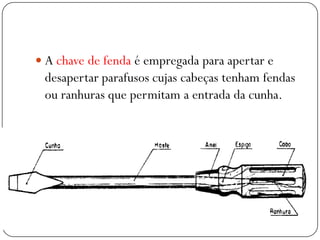

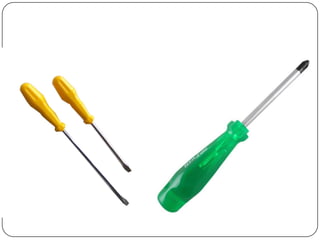

27.  A chave de fenda é empregada para apertar e
desapertar parafusos cujas cabeças tenham fendas
ou ranhuras que permitam a entrada da cunha.

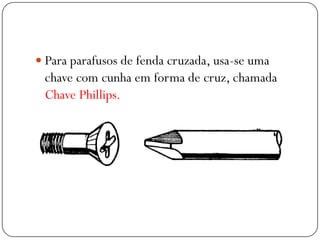

28.  Para parafusos de fenda cruzada, usa-se uma
chave com cunha em forma de cruz, chamada
Chave Phillips.

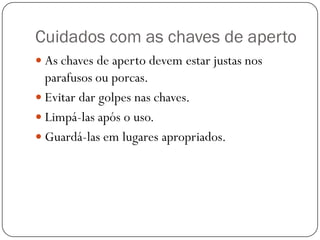

30. Cuidados com as chaves de aperto
 As chaves de aperto devem estar justas nos
parafusos ou porcas.
 Evitar dar golpes nas chaves.
 Limpá-las após o uso.
 Guardá-las em lugares apropriados.

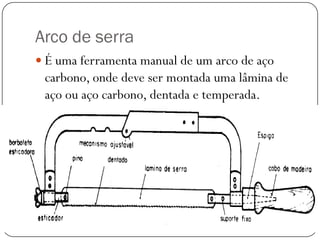

31. Arco de serra
 É uma ferramenta manual de um arco de aço
carbono, onde deve ser montada uma lâmina de
aço ou aço carbono, dentada e temperada.

32.  O arco de serra caracteriza-se por ser regulável
ou ajustável de acordo com o comprimento da
lâmina.
 A lâmina de serra é caracterizada pelo
comprimento e pelo número de dentes por
polegada
 Comprimento: 8” - 10” - 12”.
 Número de dentes por polegada: 18 - 24 e 32.

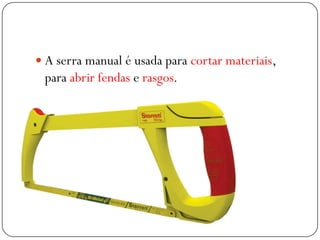

33.  A serra manual é usada para cortar materiais,
para abrir fendas e rasgos.

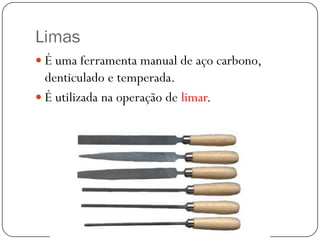

34. Limas
 É uma ferramenta manual de aço carbono,
denticulado e temperada.
 É utilizada na operação de limar.

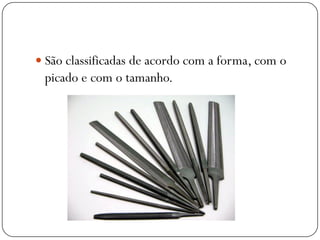

35.  São classificadas de acordo com a forma, com o
picado e com o tamanho.

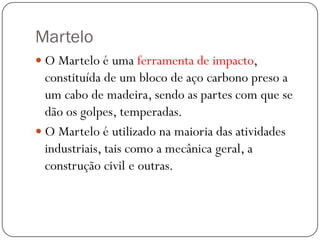

36. Martelo
 O Martelo é uma ferramenta de impacto,
constituída de um bloco de aço carbono preso a
um cabo de madeira, sendo as partes com que se
dão os golpes, temperadas.
 O Martelo é utilizado na maioria das atividades
industriais, tais como a mecânica geral, a
construção civil e outras.

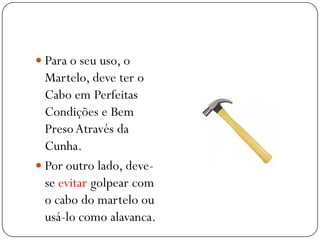

38.  Para o seu uso, o
Martelo, deve ter o
Cabo em Perfeitas
Condições e Bem
PresoAtravés da
Cunha.
 Por outro lado, deve-
se evitar golpear com
o cabo do martelo ou
usá-lo como alavanca.

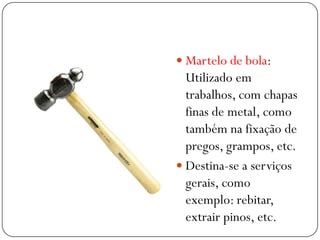

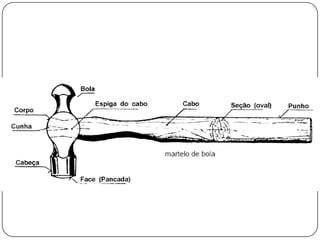

39.  Martelo de bola:
Utilizado em
trabalhos, com chapas
finas de metal, como
também na fixação de
pregos, grampos, etc.
 Destina-se a serviços
gerais, como
exemplo: rebitar,
extrair pinos, etc.

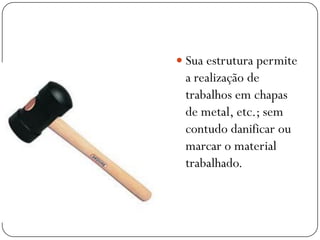

40.  Sua estrutura permite
a realização de
trabalhos em chapas
de metal, etc.; sem
contudo danificar ou
marcar o material
trabalhado.

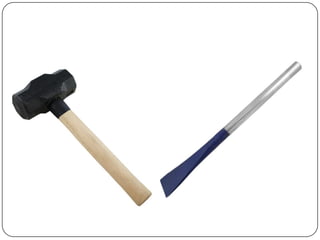

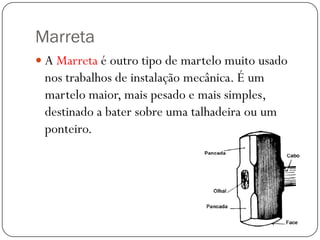

41. Marreta
 A Marreta é outro tipo de martelo muito usado
nos trabalhos de instalação mecânica. É um
martelo maior, mais pesado e mais simples,
destinado a bater sobre uma talhadeira ou um
ponteiro.

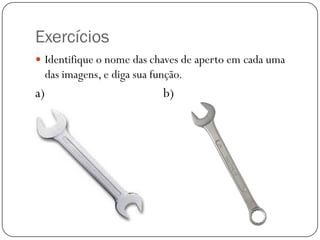

44. Exercícios
 Identifique o nome das chaves de aperto em cada uma
das imagens, e diga sua função.
a) b)

45. c) d)

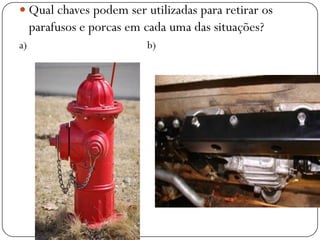

46.  Qual chaves podem ser utilizadas para retirar os
parafusos e porcas em cada uma das situações?
a) b)

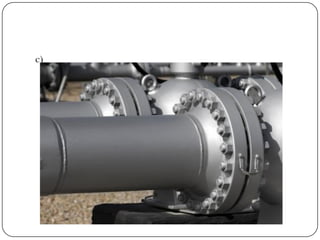

47. c)

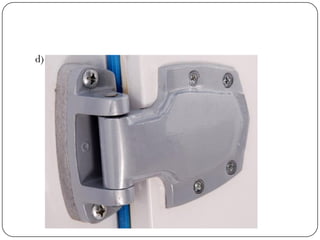

48. d)

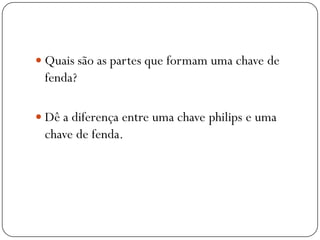

49.  Quais são as partes que formam uma chave de
fenda?
 Dê a diferença entre uma chave philips e uma
chave de fenda.

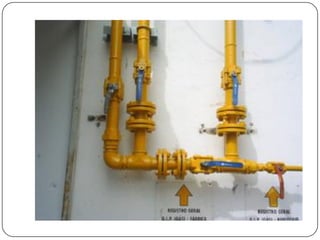

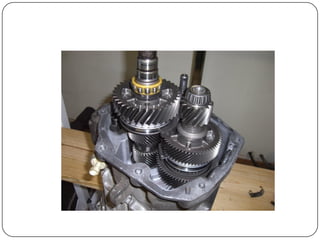

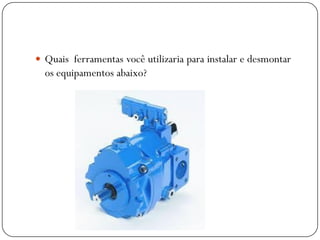

50.  Quais ferramentas você utilizaria para instalar e desmontar
os equipamentos abaixo?
