Elementos de fixação e molas
O documento descreve diferentes tipos de elementos de fixação e molas, incluindo rebites, pinos, anéis elásticos, chavetas e molas de compressão, tração, torção e espiral. É fornecida informação sobre como cada um funciona e é usado.
Elementos de fixação e molas
- 1. Elementos de Fixação eMolas Prof. Clodoaldo Araujo
- 2. Elementos de Fixação Uniõespermanentes No tipo de união permanente, os elementos de fixação, uma vez instalados, não podem ser retirados sem que fiquem inutilizados. É o caso, por exemplo, de uniões feitas com rebites e soldas.

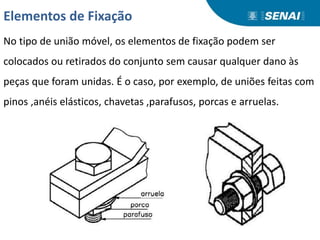

- 3. Elementos de Fixação Notipo de união móvel, os elementos de fixação podem ser colocados ou retirados do conjunto sem causar qualquer dano às peças que foram unidas. É o caso, por exemplo, de uniões feitas com pinos ,anéis elásticos, chavetas ,parafusos, porcas e arruelas.

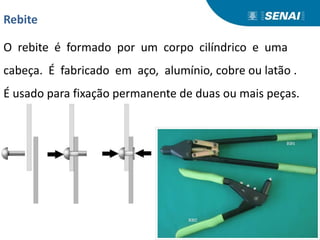

- 4. Rebite O rebite éformado por um corpo cilíndrico e uma cabeça. É fabricado em aço, alumínio, cobre ou latão . É usado para fixação permanente de duas ou mais peças.
- 5. Pinos Tem a finalidadede alinhar e fixar os elementos de máquinas, permitindo uniões mecânicas, ou seja, uniões em que se juntam duas ou mais peças, estabelecendo, assim, conexão entre elas.

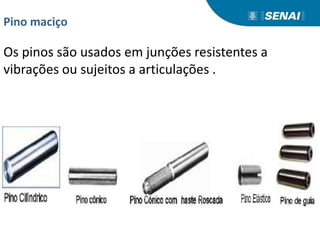

- 6. Pino maciço Os pinossão usados em junções resistentes a vibrações ou sujeitos a articulações .

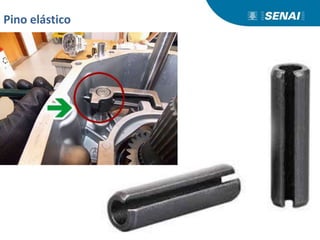

- 7.

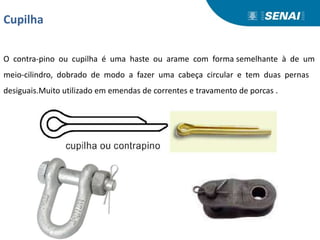

- 8. Cupilha O contra-pino oucupilha é uma haste ou arame com forma semelhante à de um meio-cilindro, dobrado de modo a fazer uma cabeça circular e tem duas pernas desiguais.Muito utilizado em emendas de correntes e travamento de porcas .

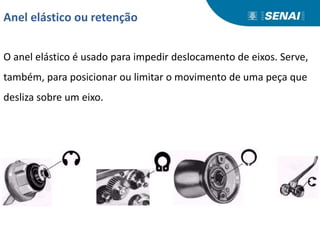

- 9. Anel elástico ouretenção O anel elástico é usado para impedir deslocamento de eixos. Serve, também, para posicionar ou limitar o movimento de uma peça que desliza sobre um eixo.
- 10. Anel elástico externo Fabricadode aço-mola, tem a forma de anel incompleto, que se aloja em um canal circular construído conforme normalização. Aplicação: para eixos com diâmetro entre 4 e 1 000 mm. Trabalha externamente:

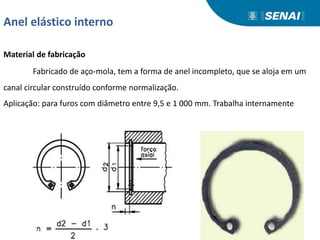

- 11. Anel elástico interno Materialde fabricação Fabricado de aço-mola, tem a forma de anel incompleto, que se aloja em um canal circular construído conforme normalização. Aplicação: para furos com diâmetro entre 9,5 e 1 000 mm. Trabalha internamente
- 12. Anel elástico deencaixe Fabricado de aço-mola, tem a forma de anel incompleto,que se aloja em um canal circular construído conforme normalização. Aplicação: para eixos com diâmetro entre 8 e 24 mm. Trabalha externamente • Norma DIN 6799.

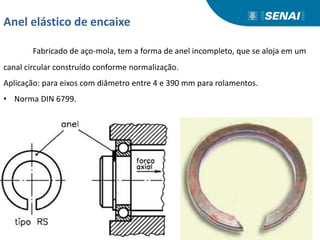

- 13. Anel elástico deencaixe Fabricado de aço-mola, tem a forma de anel incompleto, que se aloja em um canal circular construído conforme normalização. Aplicação: para eixos com diâmetro entre 4 e 390 mm para rolamentos. • Norma DIN 6799.

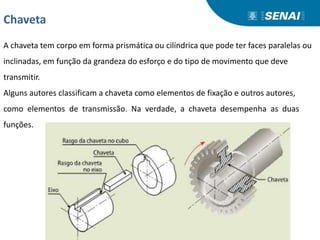

- 14. Chaveta A chaveta temcorpo em forma prismática ou cilíndrica que pode ter faces paralelas ou inclinadas, em função da grandeza do esforço e do tipo de movimento que deve transmitir. Alguns autores classificam a chaveta como elementos de fixação e outros autores, como elementos de transmissão. Na verdade, a chaveta desempenha as duas funções.

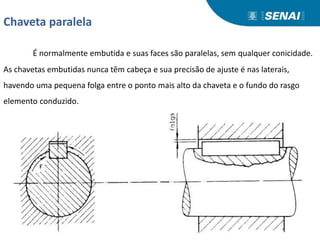

- 15. Chaveta paralela É normalmenteembutida e suas faces são paralelas, sem qualquer conicidade. As chavetas embutidas nunca têm cabeça e sua precisão de ajuste é nas laterais, havendo uma pequena folga entre o ponto mais alto da chaveta e o fundo do rasgo elemento conduzido.
- 16. Chaveta tipo cunha Empregadapara unir elementos de máquinas que devem girar. Pode ser com cabeça ou sem cabeça, para facilitar sua montagem e desmontagem. Sua inclinação é de 1:100, o que permite um ajuste firme entre as partes.

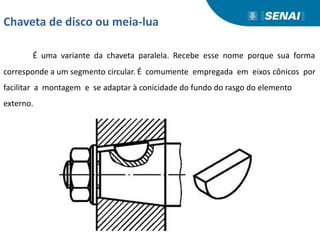

- 17. Chaveta de discoou meia-lua É uma variante da chaveta paralela. Recebe esse nome porque sua forma corresponde a um segmento circular. É comumente empregada em eixos cônicos por facilitar a montagem e se adaptar à conicidade do fundo do rasgo do elemento externo.
- 18.

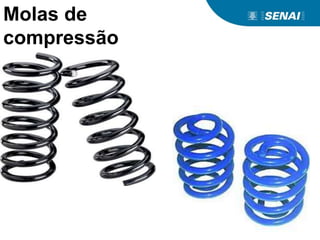

- 19.

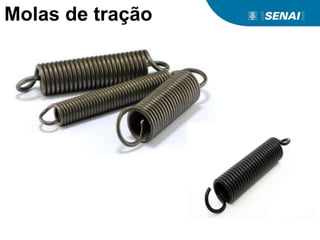

- 20.
- 21.
- 22.
- 23.

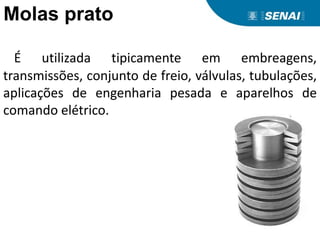

- 24. Molas prato É utilizadatipicamente em embreagens, transmissões, conjunto de freio, válvulas, tubulações, aplicações de engenharia pesada e aparelhos de comando elétrico.
- 25.

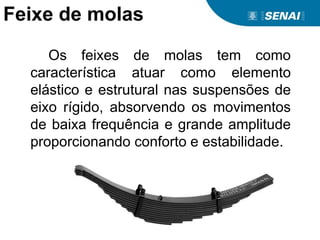

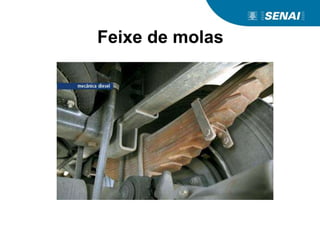

- 26. Feixe de molas Osfeixes de molas tem como característica atuar como elemento elástico e estrutural nas suspensões de eixo rígido, absorvendo os movimentos de baixa frequência e grande amplitude proporcionando conforto e estabilidade.
- 27.

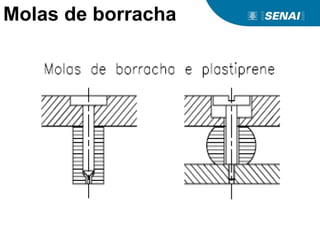

- 28.

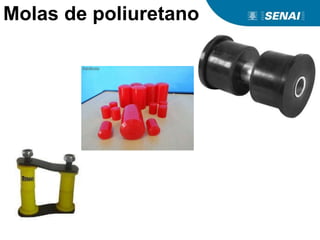

- 29.

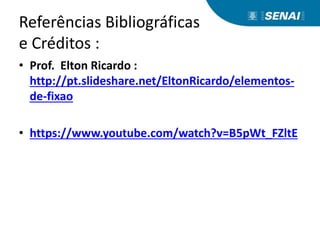

- 30. Referências Bibliográficas e Créditos: • Prof. Elton Ricardo : http://pt.slideshare.net/EltonRicardo/elementos- de-fixao • https://www.youtube.com/watch?v=B5pWt_FZltE
