O documento descreve o mapa de riscos, que representa graficamente os riscos à saúde em ambientes de trabalho, categorizando-os em riscos físicos, químicos, biológicos e ergonômicos, cada um com efeitos específicos sobre a saúde dos trabalhadores. Sugerem-se formas de prevenção e a importância de identificar e abordar essas questões na construção de um ambiente laboral seguro. A metodologia inclui diálogo com os trabalhadores, uso de plantas físicas e representação visual dos riscos encontrados.

1. 1

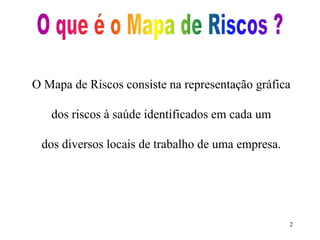

2. O Mapa de Riscos consiste na representação gráfica
2
dos riscos à saúde identificados em cada um
dos diversos locais de trabalho de uma empresa.

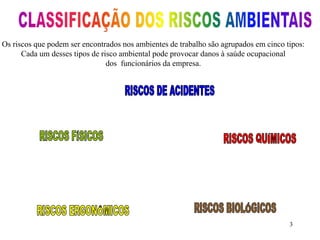

3. Os riscos que podem ser encontrados nos ambientes de trabalho são agrupados em cinco tipos:
3
Cada um desses tipos de risco ambiental pode provocar danos à saúde ocupacional
dos funcionários da empresa.

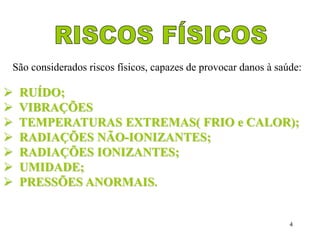

4. São considerados riscos físicos, capazes de provocar danos à saúde:
 RUÍDO;
 VIBRAÇÕES
 TEMPERATURAS EXTREMAS( FRIO e CALOR);
 RADIAÇÕES NÃO-IONIZANTES;
 RADIAÇÕES IONIZANTES;
 UMIDADE;
 PRESSÕES ANORMAIS.
4

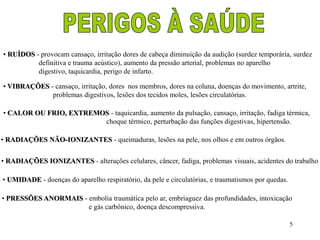

5. • RUÍDOS - provocam cansaço, irritação dores de cabeça diminuição da audição (surdez temporária, surdez
5
definitiva e trauma acústico), aumento da pressão arterial, problemas no aparelho
digestivo, taquicardia, perigo de infarto.
• VIBRAÇÕES - cansaço, irritação, dores nos membros, dores na coluna, doenças do movimento, artrite,
problemas digestivos, lesões dos tecidos moles, lesões circulatórias.
• CALOR OU FRIO, EXTREMOS - taquicardia, aumento da pulsação, cansaço, irritação, fadiga térmica,
choque térmico, perturbação das funções digestivas, hipertensão.
• RADIAÇÕES NÃO-IONIZANTES - queimaduras, lesões na pele, nos olhos e em outros órgãos.
• RADIAÇÕES IONIZANTES - alterações celulares, câncer, fadiga, problemas visuais, acidentes do trabalho
• UMIDADE - doenças do aparelho respiratório, da pele e circulatórias, e traumatismos por quedas.
• PRESSÕES ANORMAIS - embolia traumática pelo ar, embriaguez das profundidades, intoxicação
e gás carbônico, doença descompressiva.

6. Os principais tipos de riscos químicos que atuam sobre o organismo
6
humano, causando problemas de saúde, são:
 GASES, VAPORES E NÉVOAS;
 AERODISPERSÓIDES (POEIRAS E FUMOS METÁLICOS).

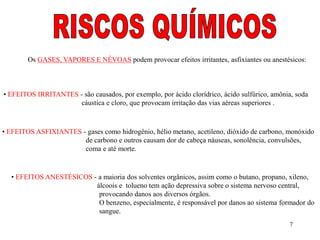

7. Os GASES, VAPORES E NÉVOAS podem provocar efeitos irritantes, asfixiantes ou anestésicos:
• EFEITOS IRRITANTES - são causados, por exemplo, por ácido clorídrico, ácido sulfúrico, amônia, soda
7
cáustica e cloro, que provocam irritação das vias aéreas superiores .
• EFEITOS ASFIXIANTES - gases como hidrogênio, hélio metano, acetileno, dióxido de carbono, monóxido
de carbono e outros causam dor de cabeça náuseas, sonolência, convulsões,
coma e até morte.
• EFEITOS ANESTÉSICOS - a maioria dos solventes orgânicos, assim como o butano, propano, xileno,
álcoois e tolueno tem ação depressiva sobre o sistema nervoso central,
provocando danos aos diversos órgãos.
O benzeno, especialmente, é responsável por danos ao sistema formador do
sangue.

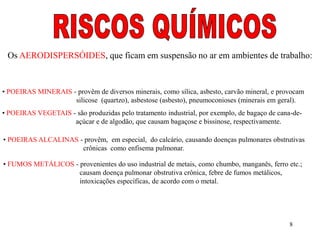

8. Os AERODISPERSÓIDES, que ficam em suspensão no ar em ambientes de trabalho:
• POEIRAS MINERAIS - provêm de diversos minerais, como sílica, asbesto, carvão mineral, e provocam
silicose (quartzo), asbestose (asbesto), pneumoconioses (minerais em geral).
• POEIRAS VEGETAIS - são produzidas pelo tratamento industrial, por exemplo, de bagaço de cana-de-açúcar
8
e de algodão, que causam bagaçose e bissinose, respectivamente.
• POEIRAS ALCALINAS - provêm, em especial, do calcário, causando doenças pulmonares obstrutivas
crônicas como enfisema pulmonar.
• FUMOS METÁLICOS - provenientes do uso industrial de metais, como chumbo, manganês, ferro etc.;
causam doença pulmonar obstrutiva crônica, febre de fumos metálicos,
intoxicações específicas, de acordo com o metal.

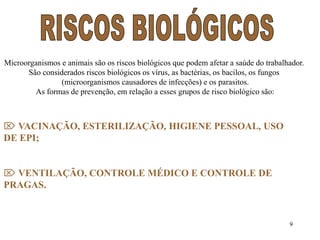

9. Microorganismos e animais são os riscos biológicos que podem afetar a saúde do trabalhador.
9
São considerados riscos biológicos os vírus, as bactérias, os bacilos, os fungos
(microorganismos causadores de infecções) e os parasitos.
As formas de prevenção, em relação a esses grupos de risco biológico são:
 VACINAÇÃO, ESTERILIZAÇÃO, HIGIENE PESSOAL, USO
DE EPI;
 VENTILAÇÃO, CONTROLE MÉDICO E CONTROLE DE
PRAGAS.

10. 10
São os riscos caracterizados pela falta de adaptação das condições de trabalho às
características psicofisiológicas do trabalhador.
Entre os riscos ergonômicos mais comuns estão:
 ESFORÇO FÍSICO INTENSO;
 LEVANTAMENTO E TRANSPORTE MANUAL DE PESO;
 EXIGÊNCIA DE POSTURA INADEQUADA;
 CONTROLE RÍGIDO DE PRODUTIVIDADE;
 IMPOSIÇÃO DE RITMOS EXCESSIVOS;
 TRABALHO EM TURNOS E NOTURNO;
 JORNADAS DE TRABALHO PROLONGADAS;
 MONOTONIA E REPETIVIDADES;
 OUTRAS SITUAÇÕES CAUSADORAS DE
 ESTRESSE FÍSICO E/OU PSÍQUICO.

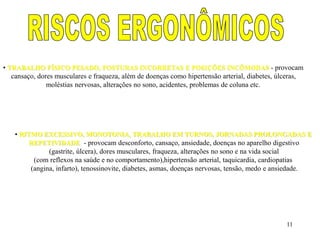

11. • TRABALHO FÍSICO PESADO, POSTURAS INCORRETAS E POSIÇÕES INCÔMODAS - provocam
cansaço, dores musculares e fraqueza, além de doenças como hipertensão arterial, diabetes, úlceras,
11
moléstias nervosas, alterações no sono, acidentes, problemas de coluna etc.
• RITMO EXCESSIVO, MONOTONIA, TRABALHO EM TURNOS, JORNADAS PROLONGADAS E
REPETIVIDADE - provocam desconforto, cansaço, ansiedade, doenças no aparelho digestivo
(gastrite, úlcera), dores musculares, fraqueza, alterações no sono e na vida social
(com reflexos na saúde e no comportamento),hipertensão arterial, taquicardia, cardiopatias
(angina, infarto), tenossinovite, diabetes, asmas, doenças nervosas, tensão, medo e ansiedade.

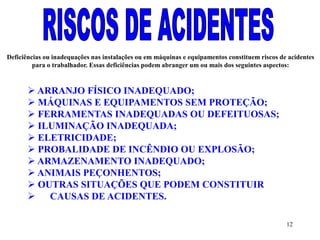

12. Deficiências ou inadequações nas instalações ou em máquinas e equipamentos constituem riscos de acidentes
para o trabalhador. Essas deficiências podem abranger um ou mais dos seguintes aspectos:
12
 ARRANJO FÍSICO INADEQUADO;
 MÁQUINAS E EQUIPAMENTOS SEM PROTEÇÃO;
 FERRAMENTAS INADEQUADAS OU DEFEITUOSAS;
 ILUMINAÇÃO INADEQUADA;
 ELETRICIDADE;
 PROBALIDADE DE INCÊNDIO OU EXPLOSÃO;
 ARMAZENAMENTO INADEQUADO;
 ANIMAIS PEÇONHENTOS;
 OUTRAS SITUAÇÕES QUE PODEM CONSTITUIR
 CAUSAS DE ACIDENTES.

13. • EQUIPAMENTO DE PROTEÇÃO CONTRA INCÊNDIOS - quando deficiente ou insuficiente, traz
13
risco de incêndio.
• ARRANJO FÍSICO - quando inadequado ou deficiente, pode causar acidentes e provoca desgaste
físico excessivo nos trabalhadores.
• MÁQUINAS E EQUIPAMENTOS SEM PROTEÇÃO - podem provocar acidentes graves.
• LIGAÇÕES ELÉTRICAS DEFICIENTES - trazem riscos de curto-circuito, choque elétrico, incêndio,
queimaduras, acidentes fatais
• MATÉRIA-PRIMA, SEM ESPECIFICAÇÃO - acidentes do trabalho, doenças ocupacionais.
• FERRAMENTAS DEFEITUOSAS OU INADEQUADAS - acidentes, com repercussão principal
nos membros superiores.

14. • EPI INADEQUADO - acidentes, doenças profissionais.
• EDIFICAÇÕES - falta de saída de emergência, obstáculos à livre circulação, pisos, rampas, escadas etc.
14
mal construídos ou danificados, trazem riscos de acidentes.
• SINALIZAÇÃO DEFICIENTES - falta de uma política de prevenção de acidentes, não identificação de
equipamentos que oferecem riscos, não delimitação de áreas, informações
de segurança insuficientes etc., comprometem a saúde ocupacional
dos funcionários.
• ARMAZENAMENTO E TRANSPORTE DE MATERIAIS - a obstrução de áreas traz riscos de acidentes,
quedas, incêndio, explosão, etc.
• ILUMINAÇÃO INADEQUADA - fadiga, problemas visuais, acidentes do trabalho.

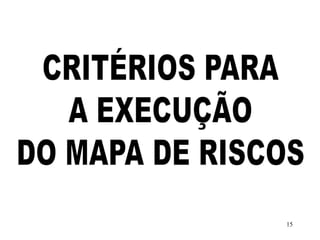

15. 15

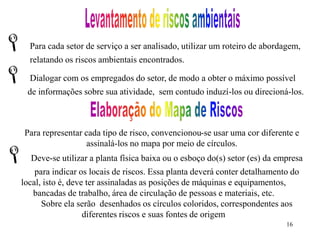

16.  Para cada setor de serviço a ser analisado, utilizar um roteiro de abordagem,
Para representar cada tipo de risco, convencionou-se usar uma cor diferente e
16
relatando os riscos ambientais encontrados.
 Dialogar com os empregados do setor, de modo a obter o máximo possível
de informações sobre sua atividade, sem contudo induzí-los ou direcioná-los.
assinalá-los no mapa por meio de círculos.
 Deve-se utilizar a planta física baixa ou o esboço do(s) setor (es) da empresa
para indicar os locais de riscos. Essa planta deverá conter detalhamento do
local, isto é, deve ter assinaladas as posições de máquinas e equipamentos,
bancadas de trabalho, área de circulação de pessoas e materiais, etc.
Sobre ela serão desenhados os círculos coloridos, correspondentes aos
diferentes riscos e suas fontes de origem

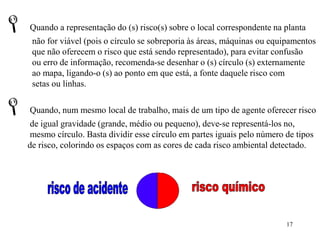

17.  Quando a representação do (s) risco(s) sobre o local correspondente na planta
não for viável (pois o círculo se sobreporia às áreas, máquinas ou equipamentos
que não oferecem o risco que está sendo representado), para evitar confusão
ou erro de informação, recomenda-se desenhar o (s) círculo (s) externamente
ao mapa, ligando-o (s) ao ponto em que está, a fonte daquele risco com
setas ou linhas.
 Quando, num mesmo local de trabalho, mais de um tipo de agente oferecer risco
de igual gravidade (grande, médio ou pequeno), deve-se representá-los no,
mesmo círculo. Basta dividir esse círculo em partes iguais pelo número de tipos
de risco, colorindo os espaços com as cores de cada risco ambiental detectado.
17

18.  Cada setor mapeado deverá receber um número, que constará no Mapa de
Riscos Ambientais. Esse número de identificação deverá ser o mesmo no
relatório de levantamento dos riscos por setor.
 O número de trabalhadores expostos ao risco, como também a especificação do
18
agente devem ser colocados dentro do círculo ou ao lado dele, com
ponto de ligação.

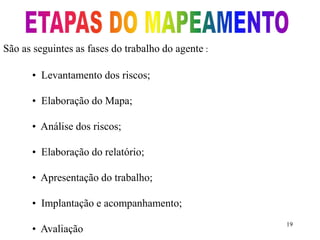

19. 19
São as seguintes as fases do trabalho do agente :
• Levantamento dos riscos;
• Elaboração do Mapa;
• Análise dos riscos;
• Elaboração do relatório;
• Apresentação do trabalho;
• Implantação e acompanhamento;
• Avaliação

20. 20
Departamento / Setor : ____________________________________________
Nº de trabalhadores: Masc.: _____ Fem.: _____ Total :__________

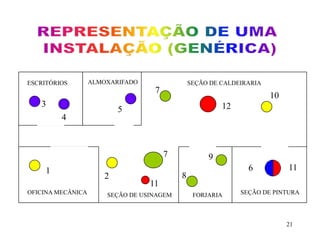

21. 10
6 11
21
ESCRITÓRIOS ALMOXARIFADO SEÇÃO DE CALDEIRARIA
3
5
1
2
7
7
11
8
9
12
4
OFICINA MECÂNICA SEÇÃO DE USINAGEM FORJARIA SEÇÃO DE PINTURA

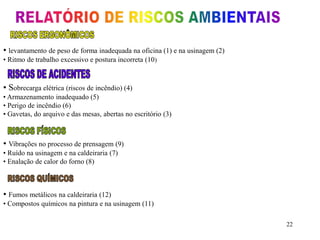

22. 22
• levantamento de peso de forma inadequada na oficina (1) e na usinagem (2)
• Ritmo de trabalho excessivo e postura incorreta (10)
• Sobrecarga elétrica (riscos de incêndio) (4)
• Armazenamento inadequado (5)
• Perigo de incêndio (6)
• Gavetas, do arquivo e das mesas, abertas no escritório (3)
• Vibrações no processo de prensagem (9)
• Ruído na usinagem e na caldeiraria (7)
• Enalação de calor do forno (8)
• Fumos metálicos na caldeiraria (12)
• Compostos químicos na pintura e na usinagem (11)
