1. REVISÃO DE GEOGRAFIA 1º ANO

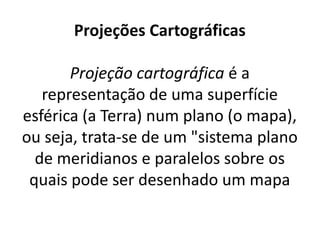

2. Projeções Cartográficas
Projeção cartográfica é a
representação de uma superfície
esférica (a Terra) num plano (o mapa),
ou seja, trata-se de um "sistema plano
de meridianos e paralelos sobre os
quais pode ser desenhado um mapa

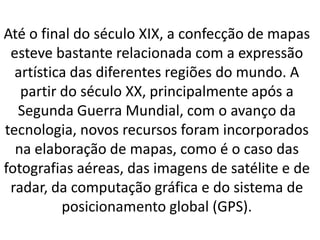

3. Até o final do século XIX, a confecção de mapas
esteve bastante relacionada com a expressão
artística das diferentes regiões do mundo. A
partir do século XX, principalmente após a
Segunda Guerra Mundial, com o avanço da
tecnologia, novos recursos foram incorporados
na elaboração de mapas, como é o caso das
fotografias aéreas, das imagens de satélite e de
radar, da computação gráfica e do sistema de
posicionamento global (GPS).

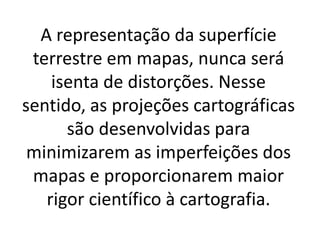

4. A representação da superfície
terrestre em mapas, nunca será
isenta de distorções. Nesse
sentido, as projeções cartográficas
são desenvolvidas para
minimizarem as imperfeições dos
mapas e proporcionarem maior
rigor científico à cartografia.

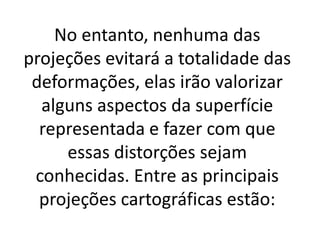

5. No entanto, nenhuma das
projeções evitará a totalidade das
deformações, elas irão valorizar
alguns aspectos da superfície
representada e fazer com que
essas distorções sejam
conhecidas. Entre as principais
projeções cartográficas estão:

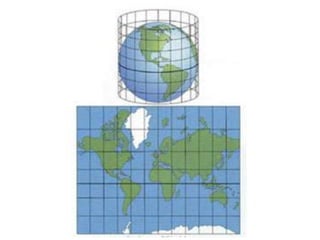

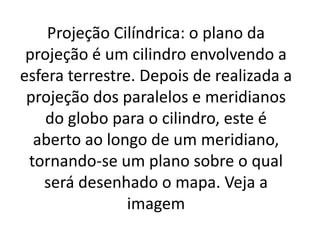

6. Projeção Cilíndrica: o plano da
projeção é um cilindro envolvendo a
esfera terrestre. Depois de realizada a
projeção dos paralelos e meridianos
do globo para o cilindro, este é
aberto ao longo de um meridiano,
tornando-se um plano sobre o qual
será desenhado o mapa. Veja a
imagem

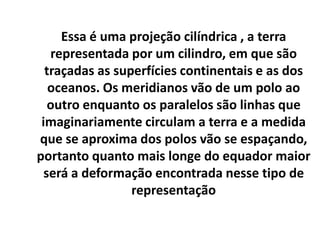

8. Essa é uma projeção cilíndrica , a terra
representada por um cilindro, em que são
traçadas as superfícies continentais e as dos
oceanos. Os meridianos vão de um polo ao
outro enquanto os paralelos são linhas que
imaginariamente circulam a terra e a medida
que se aproxima dos polos vão se espaçando,
portanto quanto mais longe do equador maior
será a deformação encontrada nesse tipo de
representação

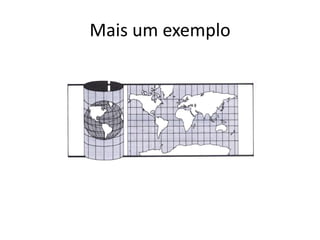

9. Mais um exemplo

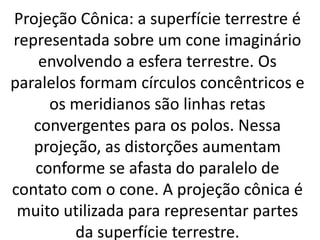

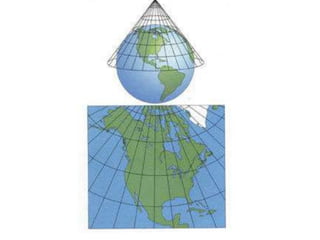

10. Projeção Cônica: a superfície terrestre é
representada sobre um cone imaginário
envolvendo a esfera terrestre. Os
paralelos formam círculos concêntricos e
os meridianos são linhas retas
convergentes para os polos. Nessa
projeção, as distorções aumentam
conforme se afasta do paralelo de
contato com o cone. A projeção cônica é
muito utilizada para representar partes
da superfície terrestre.

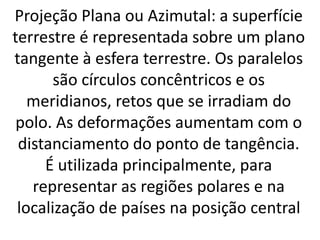

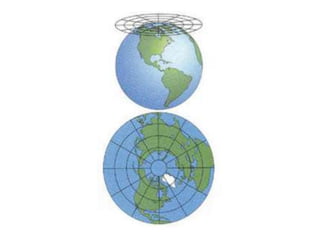

12. Projeção Plana ou Azimutal: a superfície
terrestre é representada sobre um plano
tangente à esfera terrestre. Os paralelos
são círculos concêntricos e os
meridianos, retos que se irradiam do
polo. As deformações aumentam com o
distanciamento do ponto de tangência.
É utilizada principalmente, para
representar as regiões polares e na
localização de países na posição central

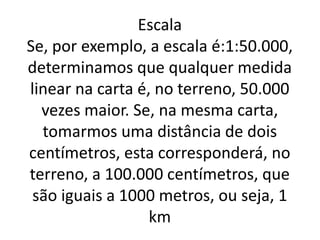

14. Escala
Se, por exemplo, a escala é:1:50.000,
determinamos que qualquer medida
linear na carta é, no terreno, 50.000
vezes maior. Se, na mesma carta,
tomarmos uma distância de dois
centímetros, esta corresponderá, no
terreno, a 100.000 centímetros, que
são iguais a 1000 metros, ou seja, 1
km

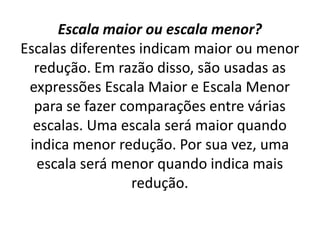

15. Escala maior ou escala menor?
Escalas diferentes indicam maior ou menor
redução. Em razão disso, são usadas as
expressões Escala Maior e Escala Menor
para se fazer comparações entre várias
escalas. Uma escala será maior quando
indica menor redução. Por sua vez, uma
escala será menor quando indica mais
redução.

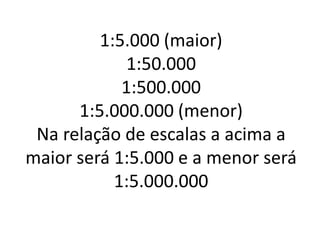

16. 1:5.000 (maior)
1:50.000
1:500.000
1:5.000.000 (menor)
Na relação de escalas a acima a
maior será 1:5.000 e a menor será
1:5.000.000

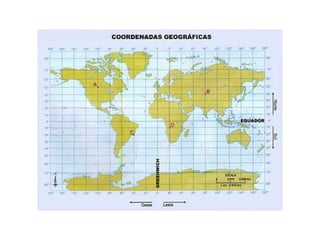

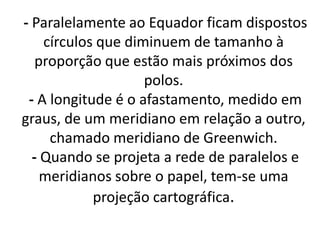

17. - Paralelamente ao Equador ficam dispostos
círculos que diminuem de tamanho à
proporção que estão mais próximos dos
polos.
- A longitude é o afastamento, medido em
graus, de um meridiano em relação a outro,
chamado meridiano de Greenwich.
- Quando se projeta a rede de paralelos e
meridianos sobre o papel, tem-se uma
projeção cartográfica.

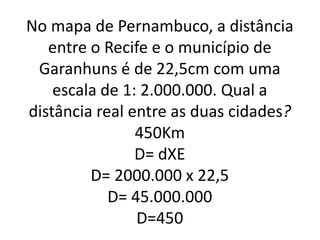

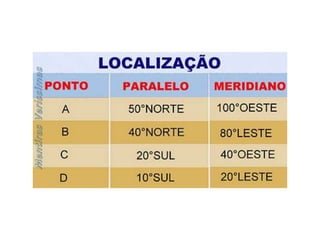

20. No mapa de Pernambuco, a distância
entre o Recife e o município de
Garanhuns é de 22,5cm com uma
escala de 1: 2.000.000. Qual a
distância real entre as duas cidades?
450Km

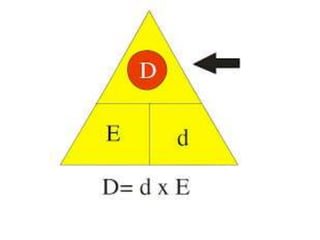

D= dXE
D= 2000.000 x 22,5
D= 45.000.000
D=450

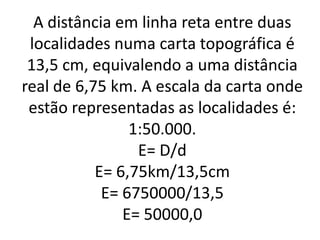

21. A distância em linha reta entre duas
localidades numa carta topográfica é
13,5 cm, equivalendo a uma distância
real de 6,75 km. A escala da carta onde
estão representadas as localidades é:
1:50.000.

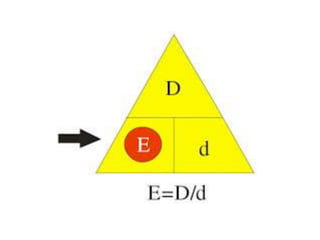

E= D/d
E= 6,75km/13,5cm
E= 6750000/13,5
E= 50000,0

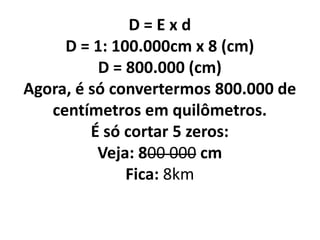

23. D = E x d
D = 1: 100.000cm x 8 (cm)
D = 800.000 (cm)
Agora, é só convertermos 800.000 de
centímetros em quilômetros.
É só cortar 5 zeros:
Veja: 800 000 cm
Fica: 8km

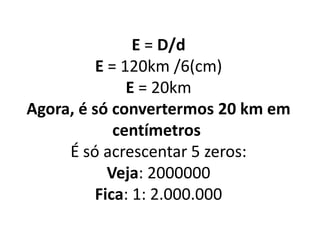

25. E = D/d
E = 120km /6(cm)
E = 20km
Agora, é só convertermos 20 km em
centímetros
É só acrescentar 5 zeros:
Veja: 2000000
Fica: 1: 2.000.000

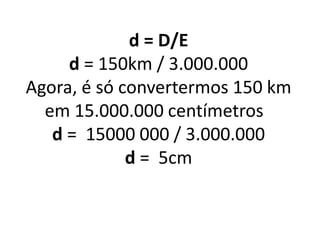

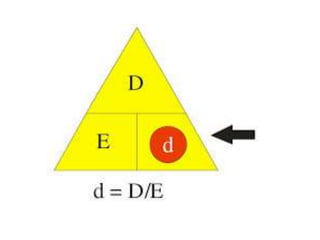

27. d = D/E
d = 150km / 3.000.000
Agora, é só convertermos 150 km
em 15.000.000 centímetros
d = 15000 000 / 3.000.000
d = 5cm
