- 1. O DESENVOLVIMENTO DA GALVANIZAÇÃONO SEGMENTO ÓLEO & GÁS MARCELO SCHULTZ PETROBRAS –E&P-ENGP/OPM/EMI

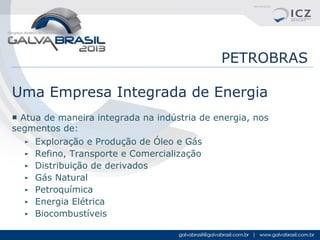

- 2. PETROBRAS Uma Empresa Integradade Energia ■ Atua de maneira integrada na indústria de energia, nos segmentos de: ► Exploração e Produção de Óleo e Gás ► Refino, Transporte e Comercialização ► Distribuição de derivados ► Gás Natural ► Petroquímica ► Energia Elétrica ► Biocombustíveis
- 3. PETROBRAS Panorama Geral ■ Compostopor cerca de 300 subsidiárias, coligadas e controladas, que atuam no Brasil e no exterior ■ Reservas provadas no Brasil e exterior (Critério SPE): 16 bilhões de boe ■ Produção média diária - Brasil e exterior: 2,583 milhões de boe ■ Plataformas em produção: 132 ■ Refinarias: 15 ■ Produção média de derivados - Brasil e exterior: 2,052 milhões de bpd

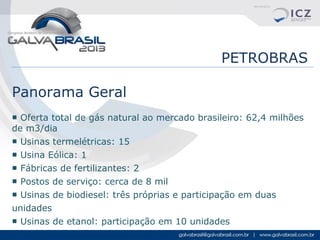

- 4. PETROBRAS Panorama Geral ■ Ofertatotal de gás natural ao mercado brasileiro: 62,4 milhões de m3/dia ■ Usinas termelétricas: 15 ■ Usina Eólica: 1 ■ Fábricas de fertilizantes: 2 ■ Postos de serviço: cerca de 8 mil ■ Usinas de biodiesel: três próprias e participação em duas unidades ■ Usinas de etanol: participação em 10 unidades

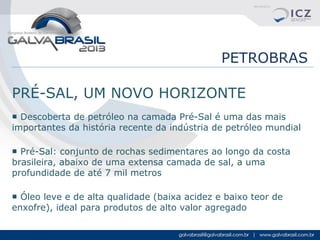

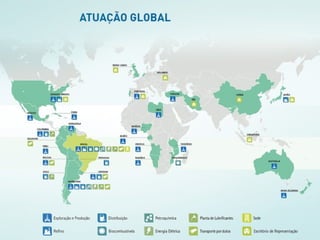

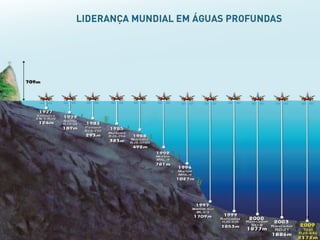

- 7. PETROBRAS PRÉ-SAL, UM NOVOHORIZONTE ■ Descoberta de petróleo na camada Pré-Sal é uma das mais importantes da história recente da indústria de petróleo mundial ■ Pré-Sal: conjunto de rochas sedimentares ao longo da costa brasileira, abaixo de uma extensa camada de sal, a uma profundidade de até 7 mil metros ■ Óleo leve e de alta qualidade (baixa acidez e baixo teor de enxofre), ideal para produtos de alto valor agregado

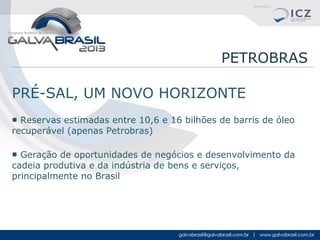

- 8. PETROBRAS PRÉ-SAL, UM NOVOHORIZONTE ■ Reservas estimadas entre 10,6 e 16 bilhões de barris de óleo recuperável (apenas Petrobras) ■ Geração de oportunidades de negócios e desenvolvimento da cadeia produtiva e da indústria de bens e serviços, principalmente no Brasil

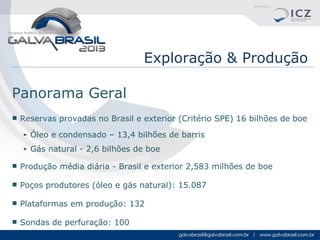

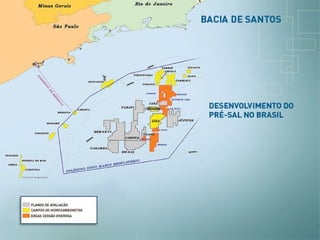

- 10. Exploração & Produção PanoramaGeral ■ Reservas provadas no Brasil e exterior (Critério SPE) 16 bilhões de boe ► Óleo e condensado – 13,4 bilhões de barris ► Gás natural - 2,6 bilhões de boe ■ Produção média diária - Brasil e exterior 2,583 milhões de boe ■ Poços produtores (óleo e gás natural): 15.087 ■ Plataformas em produção: 132 ■ Sondas de perfuração: 100

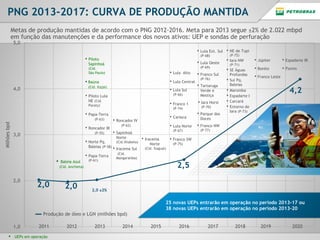

- 11. Produção Mantida PNG 2013-2017:CURVA DE PRODUÇÃO MANTIDA Metas de produção mantidas de acordo com o PNG 2012-2016. Meta para 2013 segue ±2% de 2.022 mbpd em função das manutenções e da performance dos novos ativos: UEP e sondas de perfuração Título da página Lula Ext. Sul NE de Tupi (P-68) Piloto Sapinhoá Lula Oeste (P-69) (Cid. São Paulo) Lula Alto Lula Central Baúna (Cid. Itajaí) Sub-Título Lula Sul (P-66) Piloto Lula NE (Cid. Texto aqui Franco 1 Paraty) (P-74) Milhões bpd Roncador III (P-55) (P-62) Norte Pq. (Cid.Ilhabela) Baleias (P-58) Iracema Sul Papa-Terra Baleia Azul (P-61) 2,0 Iracema Norte UEPs em operação 2012 (P-70) Júpiter Espadarte III SE Águas Profundas Sul Pq. Baleias Maromba Espadarte I Carcará Entorno de Iara (P-73) Bonito Florim (P-71) Franco Leste 4,2 Franco NW (P-77) Franco SW (P-75) (Cid. Itaguaí) (Cid. Mangaratiba) 2,5 2,0 ±2% 25 novas UEPs entrarão em operação no período 2013-17 ou 38 novas UEPs entrarão em operação no período 2013-20 Produção de óleo e LGN (milhões bpd) 2011 Iara Horst Parque dos Doces (P-67) (Cid. Anchieta) 2,0 Tartaruga Verde e Mestiça Lula Norte Roncador IV Sapinhoá Norte (P-76) Carioca Papa-Terra (P-63) Franco Sul (P-72) Iara NW 2013 2014 2015 2016 2017 2018 2019 2020
- 12. PROGRAMAS ESTRUTURANTES DOPNG 2013-2017 PNG 2013-2017 US$ 236,7 bilhões PROEF PROCOP PRC-Poço Programa de Aumento da Eficiência Operacional Programa de Otimização de Custos Operacionais Programa de Redução de Custos de Poços UO-BC | UO-RIO INFRALOG – Programa de Otimização de Infraestrutura Logística PRODESIN – Programa de Desinvestimentos Gestão de Conteúdo Local – Aproveitamento da capacidade da indústria para catalisar ganhos para a Petrobras PROCOP: Atua no OPEX, custos das atividades operacionais da companhia – Gastos Operacionais Gerenciáveis. PRC-Poço: Atua no CAPEX dedicado à Construção de Poços – Investimentos em Perfuração e Completação.

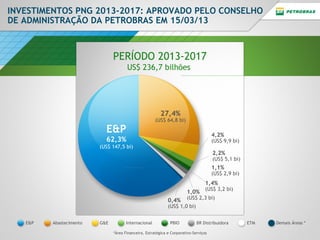

- 13. INVESTIMENTOS PNG 2013-2017:APROVADO PELO CONSELHO DE ADMINISTRAÇÃO DA PETROBRAS EM 15/03/13 PERÍODO 2013-2017 Título US$ 236,7 bilhões da página Sub-Título Texto aqui 27,4% E&P (US$ 64,8 bi) 4,2% 62,3% (US$ 9,9 bi) (US$ 147,5 bi) 2,2% (US$ 5,1 bi) 1,1% (US$ 2,9 bi) 1,4% 1,0% 0,4% (US$ 3,2 bi) (US$ 2,3 bi) (US$ 1,0 bi) E&P Abastecimento G&E Internacional PBIO BR Distribuidora *Área Financeira, Estratégica e Corporativo-Serviços ETM Demais Áreas *

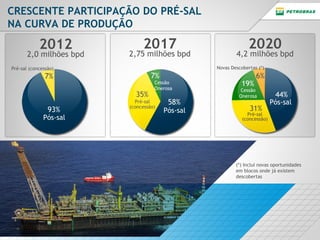

- 14. CRESCENTE PARTICIPAÇÃO DOPRÉ-SAL NA CURVA DE PRODUÇÃO 2012 2,0 milhões bpd 2017 2,75 milhões bpd 7% 7% 35% Pós-sal 4,2 milhões bpd Novas Descobertas (*) Pré-sal (concessão) 93% 2020 Cessão Onerosa Pré-sal (concessão) 58% Pós-sal 19% 6% Cessão Onerosa 31% 44% Pós-sal Pré-sal (concessão) (*) Inclui novas oportunidades em blocos onde já existem descobertas

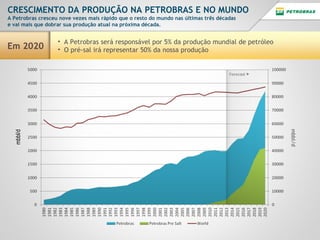

- 15. CRESCIMENTO DA PRODUÇÃONA PETROBRAS E NO MUNDO A Petrobras cresceu nove vezes mais rápido que o resto do mundo nas últimas três décadas e vai mais que dobrar sua produção atual na próxima década. • A Petrobras será responsável por 5% da produção mundial de petróleo • O pré-sal irá representar 50% da nossa produção mbbl/d mbbl/d Em 2020
- 16.
- 17. GALVANIZAÇÃO Objetivo ■ Integridade Estrutural ■Corrosão Atmosférica ■ Dificuldade de manutenção em função da distância da costa

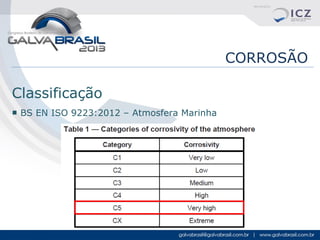

- 18. CORROSÃO Classificação ■ BS ENISO 9223:2012 – Atmosfera Marinha
- 19. GALVANIZAÇÃO Visão Geral ■ Usoextensivo do Aço-Carbono ■ Necessidade de proteção contra a corrosão ■ Pintura Convencional (Base Epóxi) ■ Possibilidade de revestimento à base de Zinco ■ Galvanização, Thermal Spray Zinc, Tintas Ricas em Zinco ■ Proteção barreira e galvânica ■ Galfan (Zn+5wt% Al) e Galvalume (Zn+55wt% Al+1.6wt% Si)
- 20. GALVANIZAÇÃO Visão Eletroquímica ■ Diferençade Potencial Eletroquímico ■ Potencial eletroquímico do Zinco: ■ Potencial eletroquímico do AC (Fe): ■ ∆E = 0,32V Pintura Zinco: -0,76VEH Aço-Carbono: -0,44VEH EZn = -0,76VEH EFe = -0,44VEH

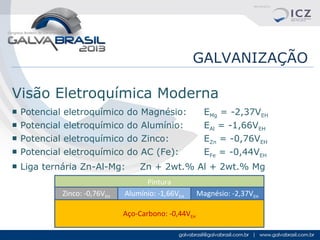

- 21. GALVANIZAÇÃO Visão Eletroquímica Moderna ■ ■ ■ ■ Potencial Potencial Potencial Potencial eletroquímico eletroquímico eletroquímico eletroquímico do do do do ■Liga ternária Zn-Al-Mg: Zinco: -0,76VEH Magnésio: Alumínio: Zinco: AC (Fe): EMg = -2,37VEH EAl = -1,66VEH EZn = -0,76VEH EFe = -0,44VEH Zn + 2wt.% Al + 2wt.% Mg Pintura Alumínio: -1,66VEH Aço-Carbono: -0,44VEH Magnésio: -2,37VEH
- 22. GALVANIZAÇÃO Diretriz de Projetoda BR - E&P ■ DR-ENGP-1.1-R.7 - PIPING STANDARD AND MATERIAL FOR OIL PRODUCTION AND PROCESS FACILITIES ■ ASTM A 123 Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products ■ Pipes, connections and fittings shall be galvanized according ASTM A123, after fabrication of the pipe spool

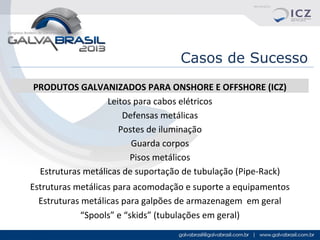

- 23. Casos de Sucesso PRODUTOSGALVANIZADOS PARA ONSHORE E OFFSHORE (ICZ) Leitos para cabos elétricos Defensas metálicas Postes de iluminação Guarda corpos Pisos metálicos Estruturas metálicas de suportação de tubulação (Pipe-Rack) Estruturas metálicas para acomodação e suporte a equipamentos Estruturas metálicas para galpões de armazenagem em geral “Spools” e “skids” (tubulações em geral)

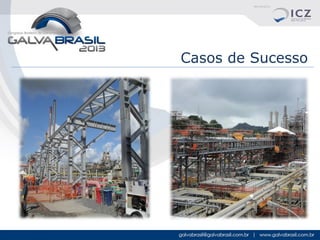

- 24.
- 25.
- 26.

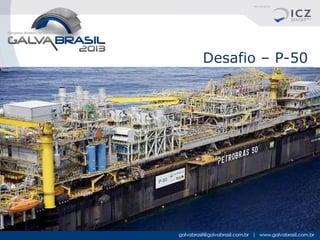

- 27.

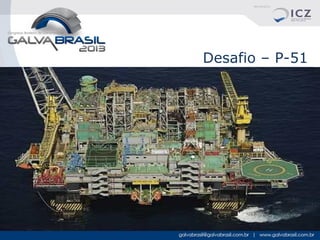

- 28.

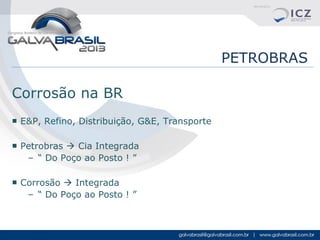

- 29. PETROBRAS Corrosão na BR ■E&P, Refino, Distribuição, G&E, Transporte ■ Petrobras Cia Integrada – “ Do Poço ao Posto ! ” ■ Corrosão Integrada – “ Do Poço ao Posto ! ”

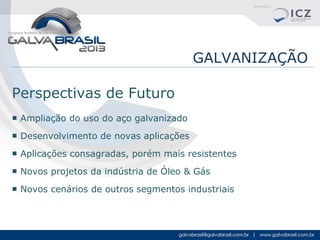

- 30. GALVANIZAÇÃO Perspectivas de Futuro ■Ampliação do uso do aço galvanizado ■ Desenvolvimento de novas aplicações ■ Aplicações consagradas, porém mais resistentes ■ Novos projetos da indústria de Óleo & Gás ■ Novos cenários de outros segmentos industriais

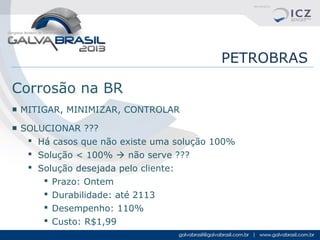

- 31. PETROBRAS Corrosão na BR ■MITIGAR, MINIMIZAR, CONTROLAR ■ SOLUCIONAR ??? Há casos que não existe uma solução 100% Solução < 100% não serve ??? Solução desejada pelo cliente: Prazo: Ontem Durabilidade: até 2113 Desempenho: 110% Custo: R$1,99

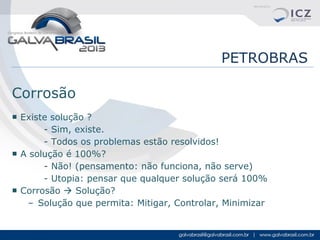

- 32. PETROBRAS Corrosão ■ Existe solução? - Sim, existe. - Todos os problemas estão resolvidos! ■ A solução é 100%? - Não! (pensamento: não funciona, não serve) - Utopia: pensar que qualquer solução será 100% ■ Corrosão Solução? – Solução que permita: Mitigar, Controlar, Minimizar
- 33. PETROBRAS Áreas de Interessena Petrobras ■ ABASTECIMENTO (REFINARIAS) ■ GÁS E ENERGIA (TERMELÉTRICAS E FERTILIZANTES) ■ BIOCOMBUSTÍVEL (BIODISEL E ETANOL) ■ INTERNACIONAL (AB E E&P) ■ DISTRIBUIÇÃO (POSTOS) ■ ENERGIA RENOVÁVEL (EÓLICA E SOLAR)

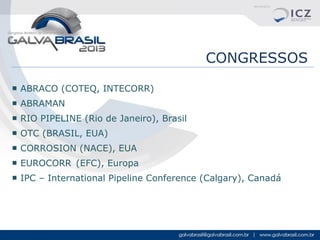

- 34. CONGRESSOS ■ ABRACO (COTEQ,INTECORR) ■ ABRAMAN ■ RIO PIPELINE (Rio de Janeiro), Brasil ■ OTC (BRASIL, EUA) ■ CORROSION (NACE), EUA ■ EUROCORR (EFC), Europa ■ IPC – International Pipeline Conference (Calgary), Canadá
- 35. Corrosão no PlanetaTerra O Walle, a Baratinha e o Extra-Terrestre
- 36.
- 37. Reflexão DE QUEM ÉO DESAFIO FUTURO ? Visão Schultz
- 38.
- 39.

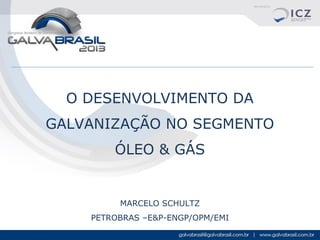

- 40. O DESENVOLVIMENTO DA GALVANIZAÇÃONO SEGMENTO ÓLEO & GÁS MARCELO SCHULTZ PETROBRAS –E&P-ENGP/OPM/EMI
