Os estudos geológicos da ANP e a seleção de áreas exploratórias para as rodadas de licitações

Os Estudos Geológicos da ANP
e a seleção de áreas
exploratórias para as Rodadas de
Eliane Petersohn, M.Sc.
Superintendente de Definição de Blocos
Agência Nacional do Petróleo, Gás Natural e Biocombustíveis
exploratórias para as Rodadas de
Licitações
Oil & Gas Summit – Latin America

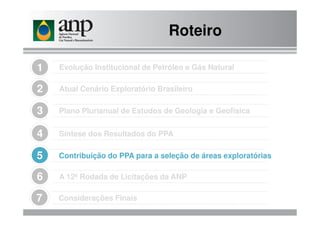

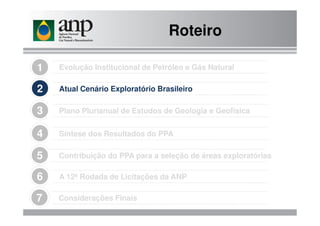

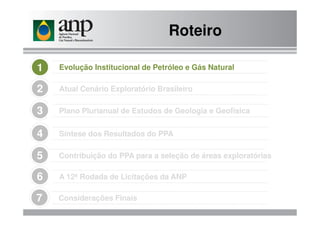

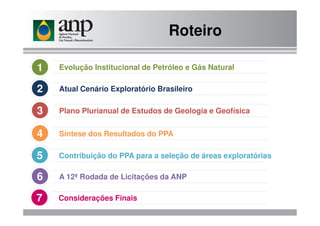

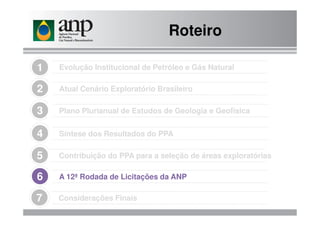

Roteiro
Evolução Institucional de Petróleo e Gás Natural1
Plano Plurianual de Estudos de Geologia e Geofísica3
Atual Cenário Exploratório Brasileiro2
Considerações Finais7
Síntese dos Resultados do PPA4
Contribuição do PPA para a seleção de áreas exploratórias5
A 12ª Rodada de Licitações da ANP6
Plano Plurianual de Estudos de Geologia e Geofísica3

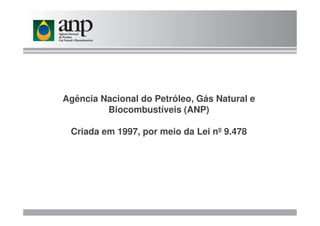

Agência Nacional do Petróleo, Gás Natural e
Biocombustíveis (ANP)Biocombustíveis (ANP)
Criada em 1997, por meio da Lei nº 9.478

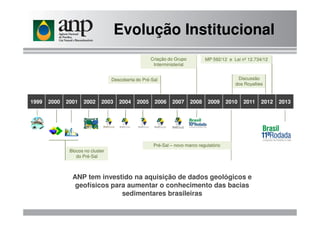

Discussão
dos Royalties
Descoberta do Pré-Sal
Criação do Grupo
Interministerial
MP 592/12 e Lei nº 12.734/12
1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013
Evolução Institucional
Pré-Sal – novo marco regulatório
Blocos no cluster
do Pré-Sal
ANP tem investido na aquisição de dados geológicos e
geofísicos para aumentar o conhecimento das bacias
sedimentares brasileiras

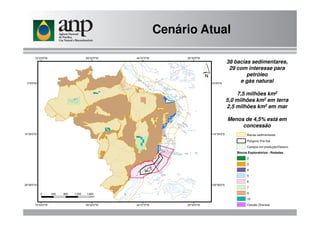

38 bacias sedimentares,
29 com interesse para
petróleo
e gás natural
7,5 milhões km2
5,0 milhões km2 em terra
2,5 milhões km2 em mar
Cenário Atual
Menos de 4,5% está em
concessão
Blocos Exploratórios - Rodadas
2
3
4
5
6
7
9
10
Cessão Onerosa
Campos em produção/Desenv.
Polígono Pré-Sal
Bacias sedimentares

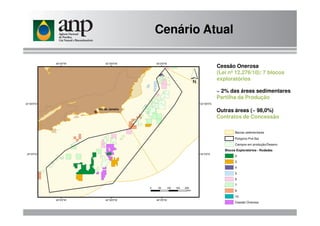

~ 2% das áreas sedimentares
Partilha da Produção
Outras áreas (~ 98,0%)
Cessão Onerosa
(Lei nº 12.276/10): 7 blocos
exploratórios
Cenário Atual
Outras áreas (~ 98,0%)
Contratos de Concessão
2
3
4
5
6
7
9
10
Cessão Onerosa
Campos em produção/Desenv.
Polígono Pré-Sal
Bacias sedimentares

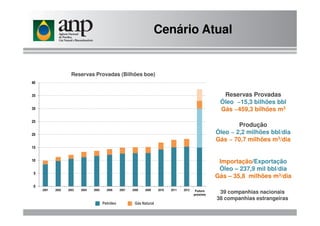

Reservas Provadas
Óleo ~15,3 bilhões bbl
Gás ~459,3 bilhões m330
35
40
Reservas Provadas (Bilhões boe)
Cenário Atual
Importação/Exportação
Óleo – 237,9 mil bbl/dia
Gás – 35,8 milhões m3/dia
Produção
Óleo ~ 2,2 milhões bbl/dia
Gás ~ 70,7 milhões m3/dia
39 companhias nacionais
38 companhias estrangeiras
Petróleo Gás Natural
0
5
10
15
20
25
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 Near
future
Futuro
próximo

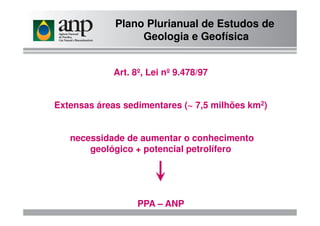

Plano Plurianual de Estudos de
Geologia e Geofísica
Art. 8º, Lei nº 9.478/97
Extensas áreas sedimentares (~ 7,5 milhões km2)
necessidade de aumentar o conhecimento
geológico + potencial petrolífero

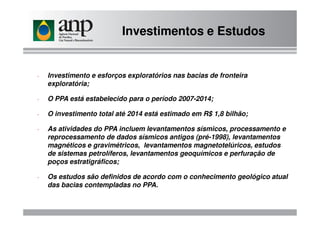

PPA – ANP

- Investimento e esforços exploratórios nas bacias de fronteira
exploratória;
- O PPA está estabelecido para o período 2007-2014;
- O investimento total até 2014 está estimado em R$ 1,8 bilhão;
Investimentos e Estudos
- O investimento total até 2014 está estimado em R$ 1,8 bilhão;
- As atividades do PPA incluem levantamentos sísmicos, processamento e
reprocessamento de dados sísmicos antigos (pré-1998), levantamentos
magnéticos e gravimétricos, levantamentos magnetotelúricos, estudos
de sistemas petrolíferos, levantamentos geoquímicos e perfuração de
poços estratigráficos;
- Os estudos são definidos de acordo com o conhecimento geológico atual
das bacias contempladas no PPA.

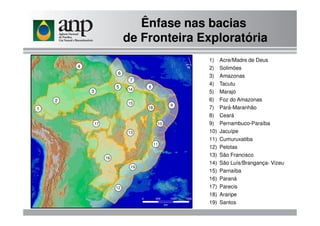

1) Acre/Madre de Deus
2) Solimões
3) Amazonas
4) Tacutu
5) Marajó
6) Foz do Amazonas
7) Pará-Maranhão
8) Ceará
1
2
3
4
5
6
7
8
9
14
15
18
Ênfase nas bacias
de Fronteira Exploratória
8) Ceará
9) Pernambuco-Paraíba
10) Jacuípe
11) Cumuruxatiba
12) Pelotas
13) São Francisco
14) São Luís/Brangança- Vizeu
15) Parnaíba
16) Paraná
17) Parecis
18) Araripe
19) Santos
10
11
12
13
16
17
19

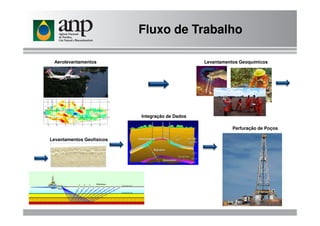

Fluxo de Trabalho
Aerolevantamentos Levantamentos Geoquímicos
Levantamentos Geofísicos
Integração de Dados
Perfuração de Poços

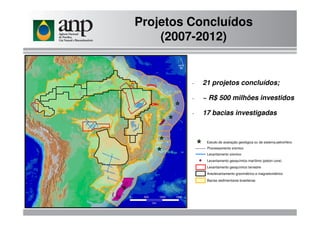

- 21 projetos concluídos;
- ~ R$ 500 milhões investidos
- 17 bacias investigadas
Projetos Concluídos
(2007-2012)
Levantamento sísmico
Levantamento geoquímico marítimo (piston core)
Levantamento geoquímico terrestre
Areolevantamento gravimétrico e magnetométrico
Bacias sedimentares brasileiras
Processamento sísmico
Estudo de avaliação geológica ou de sistema petrolífero

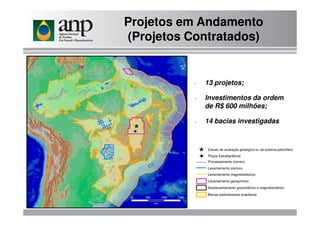

Projetos em Andamento
(Projetos Contratados)
- 13 projetos;
- Investimentos da ordem
de R$ 600 milhões;
Levantamento sísmico
Levantamento magnetotelúrico
Levantamento geoquímico
Areolevantamento gravimétrico e magnetométrico
Bacias sedimentares brasileiras
¹ Poços Estratigráficos
Estudo de avaliação geológica ou de sistema petrolífero

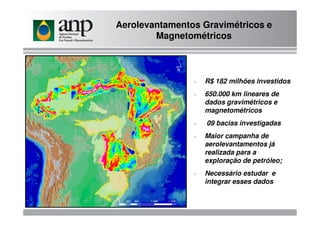

Aerolevantamentos Gravimétricos e
Magnetométricos
- R$ 182 milhões investidos
- 650.000 km lineares de
dados gravimétricos e
magnetométricosmagnetométricos
- Maior campanha de
aerolevantamentos já
realizada para a
exploração de petróleo;
- Necessário estudar e
integrar esses dados

Levantamentos Geoquímicos
Terrestres
- R$ 23 milhões investidos
- 15.400 amostras de solo
coletadas e analisadas
(Parecis, Acre, São Luis,
Parnaíba e Araripe);Parnaíba e Araripe);
- 02 bacias em
investigação (São
Francisco e Tacutu);
- Resultados: identificação
dos sistemas petrolíferos
ativos; origem do gás
(termogênico) e definição
de regiões com
anomalias de
hidrocarbonetos.

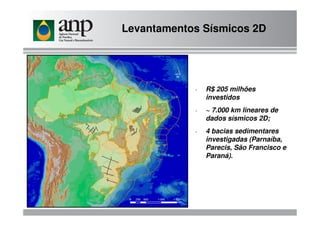

Levantamentos Sísmicos 2D
- R$ 205 milhões
investidos
- ~ 7.000 km lineares de- ~ 7.000 km lineares de
dados sísmicos 2D;
- 4 bacias sedimentares
investigadas (Parnaíba,
Parecis, São Francisco e
Paraná).

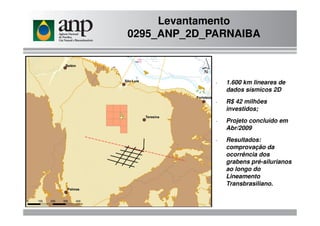

Levantamento
0295_ANP_2D_PARNAIBA
dados sísmicos 2D
- R$ 42 milhões
investidos;
- Projeto concluído em
Abr/2009
- Resultados:
comprovação da
ocorrência dos
grabens pré-silurianos
ao longo do
Lineamento
Transbrasiliano.

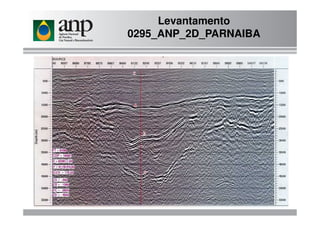

Levantamento
0295_ANP_2D_PARNAIBA

dados sísmicos 2D;
- R$ 59 milhões
investidos;

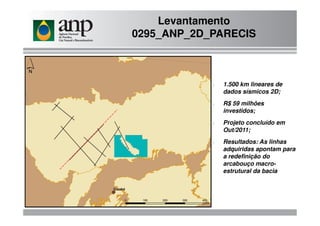

Levantamento
0295_ANP_2D_PARECIS
investidos;
Out/2011;
- Resultados: As linhas
adquiridas apontam para
a redefinição do
arcabouço macro-
estrutural da bacia

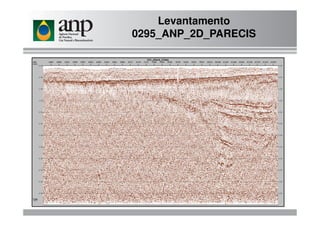

Levantamento
0295_ANP_2D_PARECIS

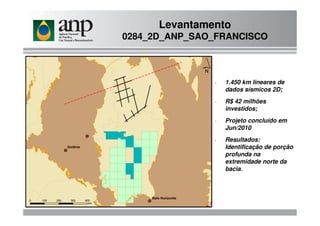

Levantamento
0284_2D_ANP_SAO_FRANCISCO
dados sísmicos 2D;
- R$ 42 milhões
investidos;
Jun/2010
- Resultados:
Identificação de porção
profunda na
extremidade norte da
bacia.

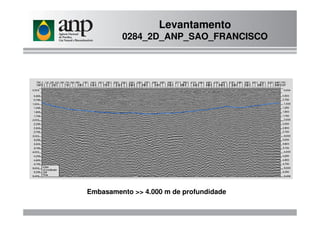

Levantamento
0284_2D_ANP_SAO_FRANCISCO

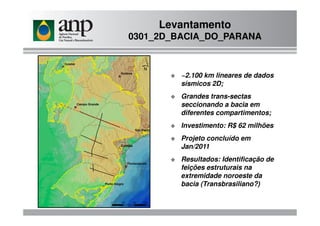

Embasamento >> 4.000 m de profundidade

~2.100 km lineares de dados
sísmicos 2D;
Grandes trans-sectas
seccionando a bacia em
diferentes compartimentos;
Levantamento
0301_2D_BACIA_DO_PARANA
diferentes compartimentos;
Investimento: R$ 62 milhões
Projeto concluído em
Jan/2011
Resultados: Identificação de
feições estruturais na
extremidade noroeste da
bacia (Transbrasiliano?)

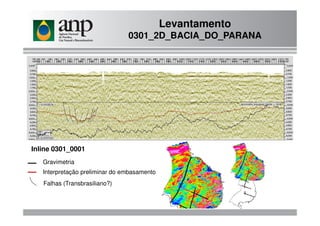

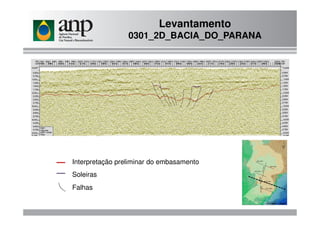

Levantamento
Inline 0301_0001
Interpretação preliminar do embasamento
Falhas (Transbrasiliano?)
Gravimetria

Levantamento
Interpretação preliminar do embasamento
Falhas
Soleiras

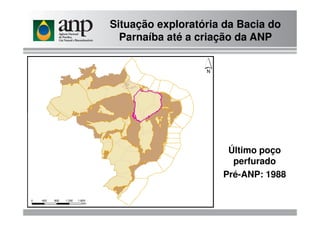

Situação exploratória da Bacia do
Parnaíba até a criação da ANP
Último poço
perfurado
Pré-ANP: 1988

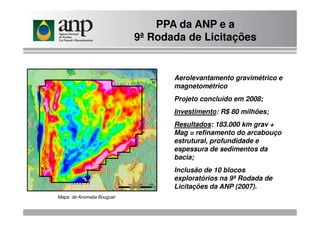

PPA da ANP e a
9ª Rodada de Licitações
Aerolevantamento gravimétrico e
magnetométrico
Projeto concluído em 2008;
Investimento: R$ 80 milhões;
Mapa de Anomalia Bouguer
Investimento: R$ 80 milhões;
Resultados: 183.000 km grav +
Mag = refinamento do arcabouço
estrutural, profundidade e
espessura de sedimentos da
bacia;
Inclusão de 10 blocos
exploratórios na 9ª Rodada de
Licitações da ANP (2007).

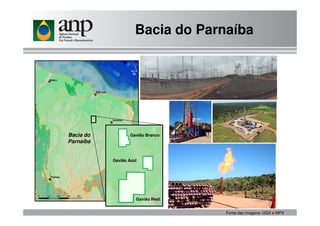

Bacia do Parnaíba
Bacia do ParnaíbaBacia do Parnaíba
Gavião Azul
Gavião Real
Gavião Branco
Fonte das imagens: OGX e MPX
Bacia do
Parnaíba

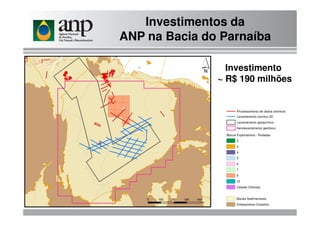

Investimentos da
ANP na Bacia do Parnaíba
Investimento
~ R$ 190 milhões
Processamento de dados sísmicosProcessamento de dados sísmicos
Levantamento sísmico 2D
Levantamento geoquímico
Aerolevantamento geofísico
2
3
4
5
6
7
9
10
Cessão Onerosa
Bacias Sedimentares
Embsamento Cristalino

Setores R11
Blocos R11

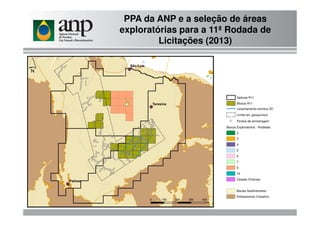

PPA da ANP e a seleção de áreas
exploratórias para a 11ª Rodada de
Licitações (2013)
2
3
4
5
6
7
9
10
Cessão Onerosa
Bacias Sedimentares
Limite lev. geoquímico
Pontos de amostragem

Situação exploratória da Bacia dos
Parecis até a criação da ANP
2 únicos poços
perfurados na
bacia:
1993 e 1995

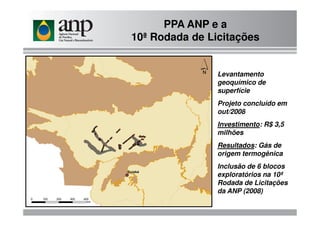

PPA ANP e a
Levantamento
geoquímico de
superfície
Projeto concluído em
out/2008out/2008
Investimento: R$ 3,5
milhões
Resultados: Gás de
origem termogênica
Inclusão de 6 blocos
exploratórios na 10ª
Rodada de Licitações
da ANP (2008)

PPA ANP e a
100% dos blocos
foram arrematados
no leilão
R$ 108 milhões
investidos no
programa
exploratório
mínimo (PEM)

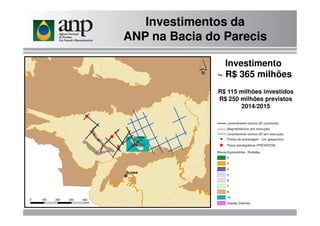

Investimentos da
ANP na Bacia do Parecis
Investimento
~ R$ 365 milhões
R$ 115 milhões investidos
R$ 250 milhões previstos
2014/2015
Levantamento sísmico 2D (em execução)
2
3
4
5
6
7
9
10
Cessão Onerosa
Pontos de amostragem - Lev. geoquímico
Levantamento sísmico 2D (concluído)
Magnetotelúrico (em execução)
E Poços estratigráficos (PREVISTOS)

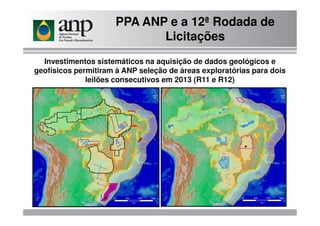

Investimentos sistemáticos na aquisição de dados geológicos e
geofísicos permitiram à ANP seleção de áreas exploratórias para dois
leilões consecutivos em 2013 (R11 e R12)
PPA ANP e a 12ª Rodada de
Licitações

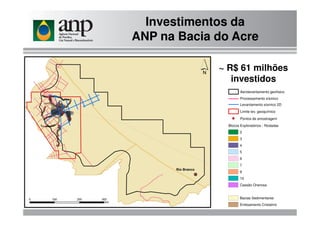

Investimentos da
ANP na Bacia do Acre
~ R$ 61 milhões
investidos
2
3
4
5
6
7
9
10
Cessão Onerosa
Bacias Sedimentares
Pontos de amostragem

Investimentos da
ANP na Bacia do Paraná
Levantamento sísmico 2D - vibroseis
(em execução)
~ R$ 165 milhões
investidos
~ 100 milhões previstos
2014/2015
2
3
4
5
6
7
9
10
Cessão Onerosa
Bacias Sedimentares
Magnetotelúrico (em execução)
Processamento sísmico (em execução)

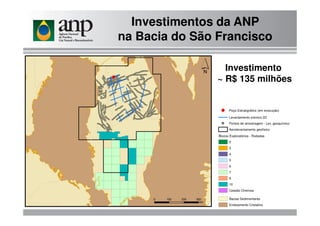

Investimentos da ANP
na Bacia do São Francisco
E Poço Estratigráfico (em execução)
Investimento
~ R$ 135 milhões
2
3
4
5
6
7
9
10
Cessão Onerosa
Bacias Sedimentares
E
Pontos de amostragem - Lev. geoquímico

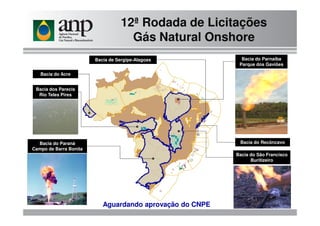

Gás Natural Onshore
Bacia do Parnaíba
Parque dos Gaviões
Bacia do Acre
Bacia dos Parecis
Rio Teles Pires
Bacia de Sergipe-Alagoas
Bacia do São Francisco
Buritizeiro
Bacia do Paraná
Campo de Barra Bonita
Bacia do Recôncavo
Aguardando aprovação do CNPE

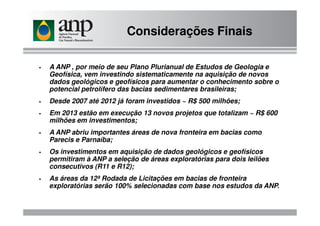

A ANP , por meio de seu Plano Plurianual de Estudos de Geologia e
Geofísica, vem investindo sistematicamente na aquisição de novos
dados geológicos e geofísicos para aumentar o conhecimento sobre o
potencial petrolífero das bacias sedimentares brasileiras;
Desde 2007 até 2012 já foram investidos ~ R$ 500 milhões;
Em 2013 estão em execução 13 novos projetos que totalizam ~ R$ 600
Considerações Finais
Em 2013 estão em execução 13 novos projetos que totalizam ~ R$ 600
milhões em investimentos;
A ANP abriu importantes áreas de nova fronteira em bacias como
Parecis e Parnaíba;
Os investimentos em aquisição de dados geológicos e geofísicos
permitiram à ANP a seleção de áreas exploratórias para dois leilões
consecutivos (R11 e R12);
As áreas da 12ª Rodada de Licitações em bacias de fronteira
exploratórias serão 100% selecionadas com base nos estudos da ANP.

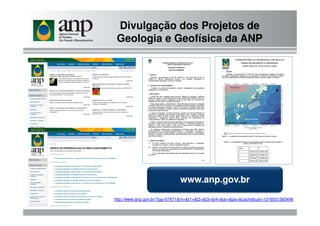

Divulgação dos Projetos de
Geologia e Geofísica da ANP
www.anp.gov.brwww.anp.gov.br
http://www.anp.gov.br/?pg=57671&m=&t1=&t2=&t3=&t4=&ar=&ps=&cachebust=1316531383496

Agência Nacional do Petróleo, Gás Natural e Biocombustíveis – ANP
Av. Rio Branco, 65 – Centro – Rio de Janeiro – Brasil
12º ao 22º andar
Tel: +55 (21) 2112-8100Tel: +55 (21) 2112-8100
www.anp.gov.br

Os estudos geológicos da ANP e a seleção de áreas exploratórias para as rodadas de licitações

Mais conteúdo relacionado

Mais procurados

Semelhante a Os estudos geológicos da ANP e a seleção de áreas exploratórias para as rodadas de licitações

Mais de ANP - Agência Nacional do Petróleo, Gás Natural e Biocombustíveis

Os estudos geológicos da ANP e a seleção de áreas exploratórias para as rodadas de licitações
