O documento descreve um painel sobre o sistema duplex, que alinha estética e durabilidade em estruturas através da pintura de aço galvanizado. O painel abordará a preparação da superfície, especificações de esquemas de pintura e aumento da vida útil quando comparado a pintura convencional.
Gb2013 celso gnecco_sherwin williams

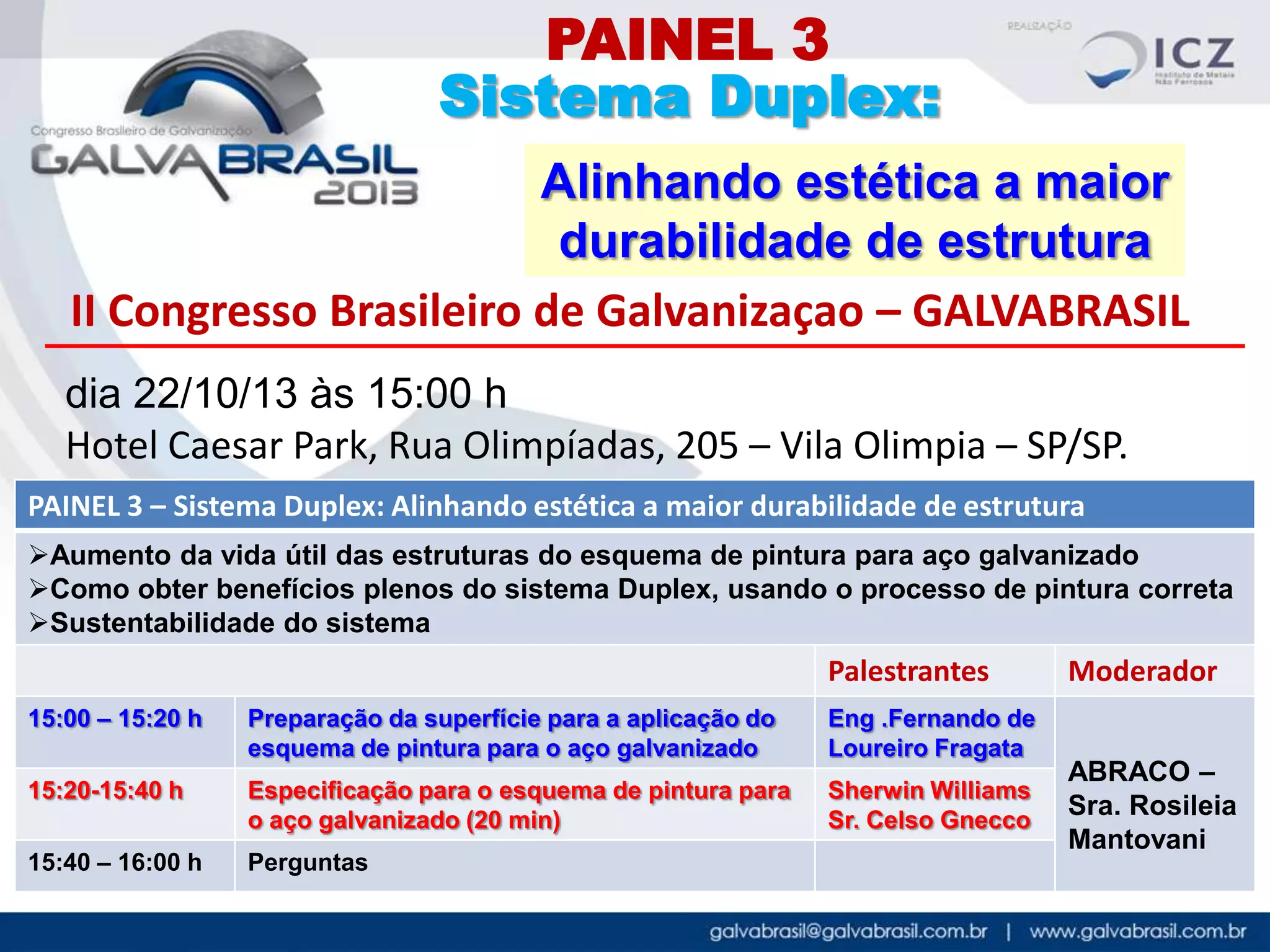

- 1. PAINEL 3 Sistema Duplex: Alinhandoestética a maior durabilidade de estrutura II Congresso Brasileiro de Galvanizaçao – GALVABRASIL dia 22/10/13 às 15:00 h Hotel Caesar Park, Rua Olimpíadas, 205 – Vila Olimpia – SP/SP. PAINEL 3 – Sistema Duplex: Alinhando estética a maior durabilidade de estrutura Aumento da vida útil das estruturas do esquema de pintura para aço galvanizado Como obter benefícios plenos do sistema Duplex, usando o processo de pintura correta Sustentabilidade do sistema Palestrantes 15:00 – 15:20 h Preparação da superfície para a aplicação do esquema de pintura para o aço galvanizado Eng .Fernando de Loureiro Fragata 15:20-15:40 h Especificação para o esquema de pintura para o aço galvanizado (20 min) Sherwin Williams Sr. Celso Gnecco 15:40 – 16:00 h Perguntas Moderador ABRACO – Sra. Rosileia Mantovani
- 2. PAINEL 3 Sistema Duplex: Alinhandoestética a maior durabilidade de estrutura
- 3.

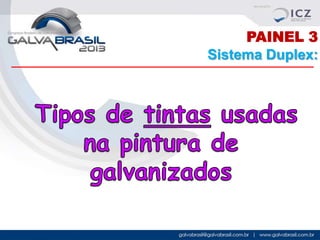

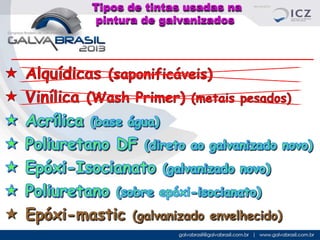

- 4. Tipos de tintasusadas na pintura de galvanizados

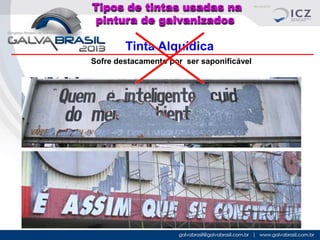

- 5. Tipos de tintasusadas na pintura de galvanizados Tinta Alquídica Sofre destacamento por ser saponificável

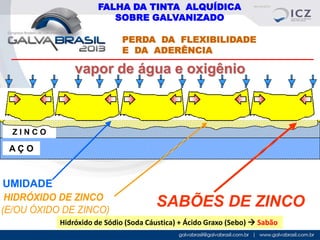

- 6. FALHA DA TINTAALQUÍDICA SOBRE GALVANIZADO PERDA DA FLEXIBILIDADE E DA ADERÊNCIA vapor de água e oxigênio ALQUÍDICA (ácidos graxos vegetais dos óleos) ALQUÍDICA (glicerina + óleos + anidrido ftálico) ZINCO AÇO UMIDADE HIDRÓXIDO DE ZINCO (E/OU ÓXIDO DE ZINCO) SABÕES DE ZINCO Hidróxido de Sódio (Soda Cáustica) + Ácido Graxo (Sebo) Sabão

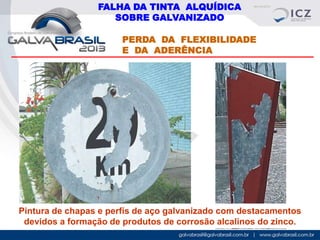

- 7. FALHA DA TINTAALQUÍDICA SOBRE GALVANIZADO PERDA DA FLEXIBILIDADE E DA ADERÊNCIA Pintura de chapas e perfís de aço galvanizado com destacamentos devidos a formação de produtos de corrosão alcalinos do zinco.

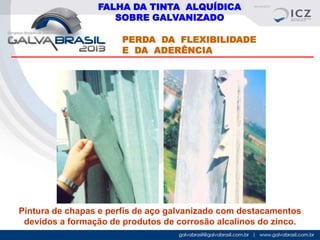

- 8. FALHA DA TINTAALQUÍDICA SOBRE GALVANIZADO PERDA DA FLEXIBILIDADE E DA ADERÊNCIA Pintura de chapas e perfís de aço galvanizado com destacamentos devidos a formação de produtos de corrosão alcalinos do zinco.

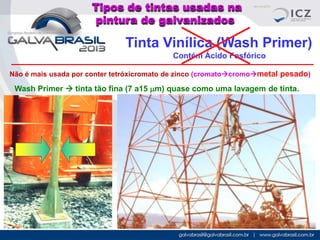

- 9. Tipos de tintasusadas na pintura de galvanizados Tinta Vinílica (Wash Primer) Contém Ácido Fosfórico Não é mais usada por conter tetróxicromato de zinco (cromatocromometal pesado) Wash Primer tinta tão fina (7 a15 mm) quase como uma lavagem de tinta.

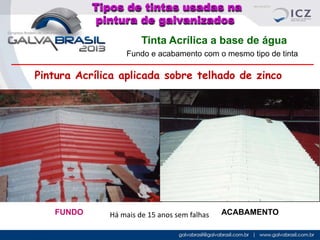

- 10. Tipos de tintasusadas na pintura de galvanizados Tinta Acrílica a base de água Fundo e acabamento com o mesmo tipo de tinta Pintura Acrílica aplicada sobre telhado de zinco FUNDO Há mais de 15 anos sem falhas ACABAMENTO

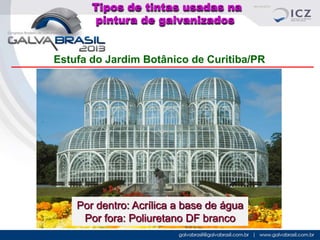

- 11. Tipos de tintasusadas na pintura de galvanizados Estufa do Jardim Botânico de Curitiba/PR Por dentro: Acrílica a base de água Por fora: Poliuretano DF branco
- 12. Tipos de tintasusadas na pintura de galvanizados Tinta Poliuretânica DF Fundo e acabamento na mesma tinta (DF - dupla função) Acabamento Poliuretano Acrílico Alifático DF Torre TV TEM - Globo – Avaré/SP Torre de telefonia celular em Sumaré/SP pintada em 1997 (foto em 2011) 14 anos Hoje com 16 anos

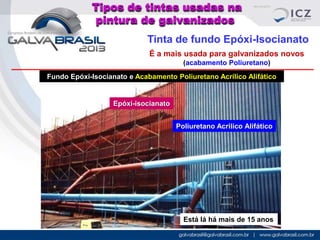

- 13. Tipos de tintasusadas na pintura de galvanizados Tinta de fundo Epóxi-Isocianato É a mais usada para galvanizados novos (acabamento Poliuretano) Fundo Epóxi-Isocianato e Acabamento Poliuretano Acrílico Alifático Epóxi-isocianato Poliuretano Acrilico Alifático Está lá há mais de 15 anos

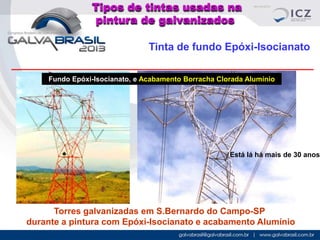

- 14. Tipos de tintasusadas na pintura de galvanizados Tinta de fundo Epóxi-Isocianato Fundo Epóxi-Isocianato, e Acabamento Borracha Clorada Alumínio Está lá há mais de 30 anos Torres galvanizadas em S.Bernardo do Campo-SP durante a pintura com Epóxi-Isocianato e acabamento Alumínio

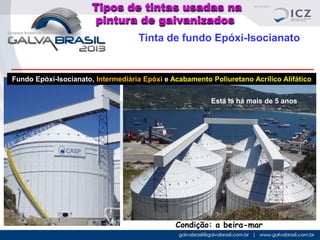

- 15. Tipos de tintasusadas na pintura de galvanizados Tinta de fundo Epóxi-Isocianato Fundo Epóxi-Isocianato, Intermediária Epóxi e Acabamento Poliuretano Acrílico Alifático Está lá há mais de 5 anos Condição: a beira-mar
- 16. Tipos de tintasusadas na pintura de galvanizados Tinta de fundo Epóxi-Isocianato Fundo Epóxi-Isocianato e Acabamento Poliuretano Acrílico Alifático AES - Água Vermelha

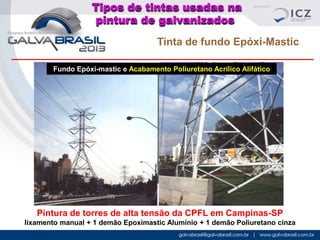

- 17. Tipos de tintasusadas na pintura de galvanizados Tinta de fundo Epóxi-Mastic Fundo Epóxi-mastic e Acabamento Poliuretano Acrílico Alifático Pintura de torres de alta tensão da CPFL em Campinas-SP lixamento manual + 1 demão Epoximastic Alumínio + 1 demão Poliuretano cinza
- 18. Tipos de tintasusadas na pintura de galvanizados Tinta Epóxi-Mastic Tinta Epóxi-Mastic Alumínio Pintura de defensas metálicas rodoviárias com epoximastic-alumínio

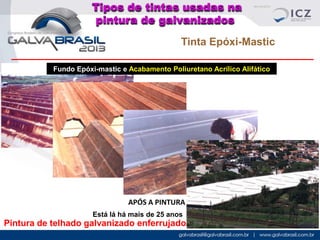

- 19. Tipos de tintasusadas na pintura de galvanizados Tinta Epóxi-Mastic Fundo Epóxi-mastic e Acabamento Poliuretano Acrílico Alifático COMO ESTAVA DURANTE A LIMPEZA PINTANDO APÓS A PINTURA Está lá há mais de 25 anos Pintura de telhado galvanizado enferrujado
- 20.
- 21.

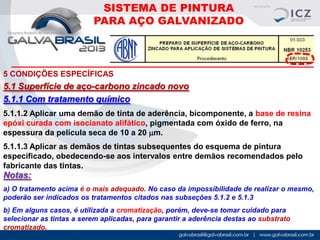

- 22. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 5 CONDIÇÕES ESPECÍFICAS 5.1 Superfície de aço-carbono zincado novo 5.1.1 Com tratamento químico 5.1.1.2 Aplicar uma demão de tinta de aderência, bicomponente, a base de resina epóxi curada com isocianato alifático, pigmentada com óxido de ferro, na espessura da película seca de 10 a 20 mm. 5.1.1.3 Aplicar as demãos de tintas subsequentes do esquema de pintura especificado, obedecendo-se aos intervalos entre demãos recomendados pelo fabricante das tintas. Notas: a) O tratamento acima é o mais adequado. No caso da impossibilidade de realizar o mesmo, poderão ser indicados os tratamentos citados nas subseções 5.1.2 e 5.1.3 b) Em alguns casos, é utilizada a cromatização, porém, deve-se tomar cuidado para selecionar as tintas a serem aplicadas, para garantir a aderência destas ao substrato cromatizado.

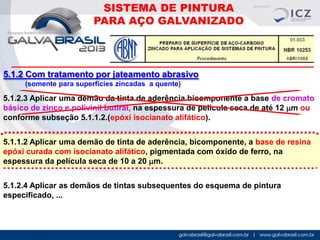

- 23. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 5.1.2 Com tratamento por jateamento abrasivo (somente para superfícies zincadas a quente) 5.1.2.3 Aplicar uma demão da tinta de aderência bicomponente a base de cromato básico de zinco e polivinil butiral, na espessura de película seca de até 12 mm ou conforme subseção 5.1.1.2.(epóxi isocianato alifático). 5.1.1.2 Aplicar uma demão de tinta de aderência, bicomponente, a base de resina epóxi curada com isocianato alifático, pigmentada com óxido de ferro, na espessura da película seca de 10 a 20 mm. 5.1.2.4 Aplicar as demãos de tintas subsequentes do esquema de pintura especificado, ...

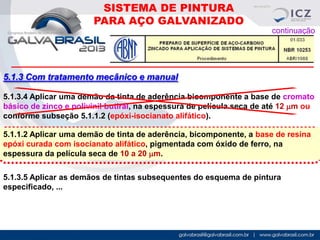

- 24. SISTEMA DE PINTURA PARAAÇO GALVANIZADO continuação 5.1.3 Com tratamento mecânico e manual 5.1.3.4 Aplicar uma demão da tinta de aderência bicomponente a base de cromato básico de zinco e polivinil butiral, na espessura de película seca de até 12 mm ou conforme subseção 5.1.1.2 (epóxi-isocianato alifático). 5.1.1.2 Aplicar uma demão de tinta de aderência, bicomponente, a base de resina epóxi curada com isocianato alifático, pigmentada com óxido de ferro, na espessura da película seca de 10 a 20 mm. 5.1.3.5 Aplicar as demãos de tintas subsequentes do esquema de pintura especificado, ...

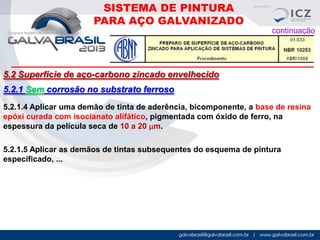

- 25. SISTEMA DE PINTURA PARAAÇO GALVANIZADO continuação 5.2 Superfície de aço-carbono zincado envelhecido 5.2.1 Sem corrosão no substrato ferroso . 5.2.1.4 Aplicar uma demão de tinta de aderência, bicomponente, a base de resina epóxi curada com isocianato alifático, pigmentada com óxido de ferro, na espessura da película seca de 10 a 20 mm. 5.2.1.5 Aplicar as demãos de tintas subsequentes do esquema de pintura especificado, ...

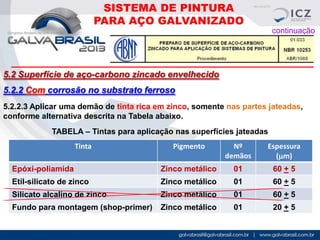

- 26. SISTEMA DE PINTURA PARAAÇO GALVANIZADO continuação 5.2 Superfície de aço-carbono zincado envelhecido 5.2.2 Com corrosão no substrato ferroso . 5.2.2.3 Aplicar uma demão de tinta rica em zinco, somente nas partes jateadas, conforme alternativa descrita na Tabela abaixo. TABELA – Tintas para aplicação nas superfícies jateadas Tinta Pigmento Nº demãos Espessura (mm) Epóxi-poliamida Zinco metálico 01 60 + 5 Etil-silicato de zinco Zinco metálico 01 60 + 5 Silicato alcalino de zinco Zinco metálico 01 60 + 5 Fundo para montagem (shop-primer) Zinco metálico 01 20 + 5

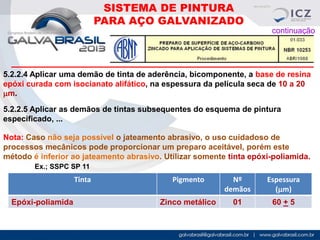

- 27. SISTEMA DE PINTURA PARAAÇO GALVANIZADO continuação 5.2.2.4 Aplicar uma demão de tinta de aderência, bicomponente, a base de resina epóxi curada com isocianato alifático, na espessura da película seca de 10 a 20 mm. 5.2.2.5 Aplicar as demãos de tintas subsequentes do esquema de pintura especificado, ... Nota: Caso não seja possível o jateamento abrasivo, o uso cuidadoso de processos mecânicos pode proporcionar um preparo aceitável, porém este método é inferior ao jateamento abrasivo. Utilizar somente tinta epóxi-poliamida. Ex.; SSPC SP 11 Tinta Epóxi-poliamida Pigmento Nº demãos Espessura (mm) Zinco metálico 01 60 + 5
- 28. SISTEMA DE PINTURA PARAAÇO GALVANIZADO
- 29. SISTEMA DE PINTURA PARAAÇO GALVANIZADO a) sem corrosão; 1.2 Na aplicação desta Norma, as superfícies galvanizadas do substrato são classificadas em três categorias, em função da área afetada pela corrosão: b) com área de corrosão localizada; c) com área de corrosão generalizada

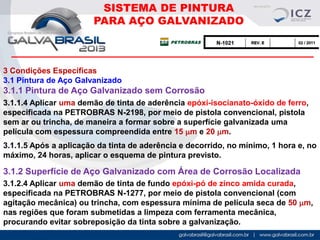

- 30. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 3 Condições Específicas 3.1 Pintura de Aço Galvanizado 3.1.1 Pintura de Aço Galvanizado sem Corrosão 3.1.1.4 Aplicar uma demão de tinta de aderência epóxi-isocianato-óxido de ferro, especificada na PETROBRAS N-2198, por meio de pistola convencional, pistola sem ar ou trincha, de maneira a formar sobre a superfície galvanizada uma película com espessura compreendida entre 15 mm e 20 mm. 3.1.1.5 Após a aplicação da tinta de aderência e decorrido, no mínimo, 1 hora e, no máximo, 24 horas, aplicar o esquema de pintura previsto. 3.1.2 Superfície de Aço Galvanizado com Área de Corrosão Localizada 3.1.2.4 Aplicar uma demão de tinta de fundo epóxi-pó de zinco amida curada, especificada na PETROBRAS N-1277, por meio de pistola convencional (com agitação mecânica) ou trincha, com espessura mínima de película seca de 50 mm, nas regiões que foram submetidas a limpeza com ferramenta mecânica, procurando evitar sobreposição da tinta sobre a galvanização.

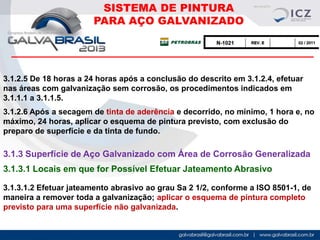

- 31. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 3.1.2.5 De 18 horas a 24 horas após a conclusão do descrito em 3.1.2.4, efetuar nas áreas com galvanização sem corrosão, os procedimentos indicados em 3.1.1.1 a 3.1.1.5. 3.1.2.6 Após a secagem de tinta de aderência e decorrido, no mínimo, 1 hora e, no máximo, 24 horas, aplicar o esquema de pintura previsto, com exclusão do preparo de superfície e da tinta de fundo. 3.1.3 Superfície de Aço Galvanizado com Área de Corrosão Generalizada 3.1.3.1 Locais em que for Possível Efetuar Jateamento Abrasivo 3.1.3.1.2 Efetuar jateamento abrasivo ao grau Sa 2 1/2, conforme a ISO 8501-1, de maneira a remover toda a galvanização; aplicar o esquema de pintura completo previsto para uma superfície não galvanizada.
- 32. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 3.1.3.2 Locais em que não for Possível Efetuar Jateamento Abrasivo 3.1.3.2.4 Aplicar uma demão de tinta de fundo epóxi pigmentada com alumínio, especificada na PETROBRAS N-2288, por meio de pistola sem ar ou trincha, segundo as instruções da PETROBRAS N-13, com espessura mínima de película seca de 100 mm. 3.1.3.2.5 De 18 horas a 24 horas após conclusão do indicado em 3.1.3.2.4 aplicar o esquema da pintura previsto, com exclusão do preparo da superfície e da tinta de fundo.

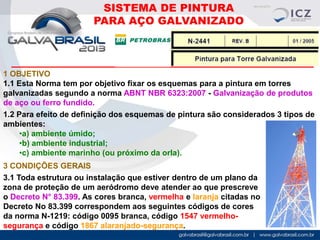

- 34. SISTEMA DE PINTURA PARAAÇO GALVANIZADO 1 OBJETIVO 1.1 Esta Norma tem por objetivo fixar os esquemas para a pintura em torres galvanizadas segundo a norma ABNT NBR 6323:2007 - Galvanização de produtos de aço ou ferro fundido. 1.2 Para efeito de definição dos esquemas de pintura são considerados 3 tipos de ambientes: •a) ambiente úmido; •b) ambiente industrial; •c) ambiente marinho (ou próximo da orla). 3 CONDIÇÕES GERAIS 3.1 Toda estrutura ou instalação que estiver dentro de um plano da zona de proteção de um aeródromo deve atender ao que prescreve o Decreto N° 83.399. As cores branca, vermelha e laranja citadas no Decreto No 83.399 correspondem aos seguintes códigos de cores da norma N-1219: código 0095 branca, código 1547 vermelhosegurança e código 1867 alaranjado-segurança.
- 35. SISTEMA DE PINTURA PARAAÇO GALVANIZADO Sistema para Ambientes úmidos (Aço Galvanizado sem Corrosão) Tipo Tinta No Demãos EPS p/demão (mm) 15 a 20 Tinta de aderência Epóxi-Isocianato-óxido de ferro norma N-2198 1 Acabamento Tinta Poliuretano Acrílico norma N-2677 1 EPS Total (mm) 85 a 90 70 Observações Conforme a norma N-1021: Limpeza com água doce e escovamento simultâneo ou por hidrojateamento com pressão mínima de 5000 psi. Para galvanizado novo, jatear com abrasivo ao grau Sa 1 (jato ligeiro) da norma ISO 8501-1 Sistema para Ambientes Industriais e Marítimos (Aço Galvanizado sem Corrosão) Tipo Tinta No Demãos EPS p/demão (mm) 15 a 20 Tinta de aderência Epóxi-Isocianato-óxido de ferro norma N-2198 1 Intermediária Tinta Epóxi Poliamida norma N-2628 1 100 Acabamento Tinta Poliuretano Acrílico norma N-2677 1 70 EPS Total (mm) 185 a 190 Observações Conforme a norma N-1021: Limpeza com água doce e escovamento simultâneo ou por hidrojateamento com pressão mínima de 5000 psi. Para galvanizado novo, jatear com abrasivo ao grau Sa 1 (jato ligeiro) da norma ISO 8501-1

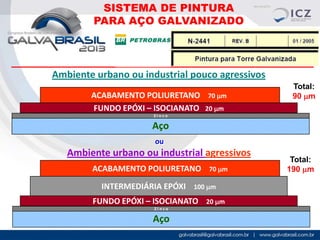

- 36. SISTEMA DE PINTURA PARAAÇO GALVANIZADO Ambiente urbano ou industrial pouco agressivos ACABAMENTO POLIURETANO FUNDO EPÓXI – ISOCIANATO 70 mm Total: 90 mm 20 mm Zinco Aço ou Ambiente urbano ou industrial agressivos ACABAMENTO POLIURETANO INTERMEDIÁRIA EPÓXI 100 mm FUNDO EPÓXI – ISOCIANATO Zinco Aço 70 mm 20 mm Total: 190 mm

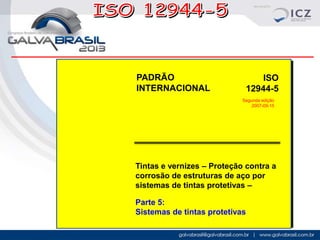

- 37. PADRÃO INTERNACIONAL ISO 12944-5 Segunda edição 2007-09-15 Tintas evernizes – Proteção contra a corrosão de estruturas de aço por sistemas de tintas protetivas – Parte 5: Sistemas de tintas protetivas

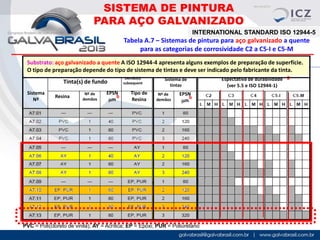

- 38. SISTEMA DE PINTURA PARAAÇO GALVANIZADO INTERNATIONAL STANDARD ISO 12944-5 Tabela A.7 – Sistemas de pintura para aço galvanizado a quente para as categorias de corrosividade C2 a C5-I e C5-M Substrato: aço galvanizado a quente A ISO 12944-4 apresenta alguns exemplos de preparação de superfície. O tipo de preparação depende do tipo de sistema de tintas e deve ser indicado pelo fabricante da tinta. Tinta(s) de fundo Sistema Nº Resina Nº de demãos EPSN b mm Demão(s) subsequent Tipo de Resina Sistema de tintas Nº de demãos EPSN b mm PVC = Poli(cloreto de vinila); AY = Acrílica; EP = Epóxi; PUR = Poliuretano Espectativa de durabilidade g (ver 5.5 e ISO 12944-1)

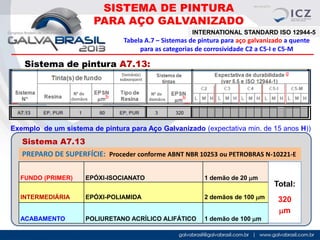

- 39. SISTEMA DE PINTURA PARAAÇO GALVANIZADO INTERNATIONAL STANDARD ISO 12944-5 Tabela A.7 – Sistemas de pintura para aço galvanizado a quente para as categorias de corrosividade C2 a C5-I e C5-M Sistema de pintura A7.13: Exemplo de um sistema de pintura para Aço Galvanizado (expectativa min. de 15 anos H)) Sistema A7.13 PREPARO DE SUPERFÍCIE: Proceder conforme ABNT NBR 10253 ou PETROBRAS N-10221-E FUNDO (PRIMER) EPÓXI-ISOCIANATO 1 demão de 20 mm INTERMEDIÁRIA EPÓXI-POLIAMIDA 2 demãos de 100 mm ACABAMENTO POLIURETANO ACRÍLICO ALIFÁTICO 1 demão de 100 mm Total: 320 mm
- 40. SISTEMA DE PINTURA PARAAÇO GALVANIZADO INTERNATIONAL STANDARD ISO 12944-5 Da Tabela A.7 – Sistemas de pintura para aço galvanizado a quente para as categorias de corrosividade C2 a C5-I e C5-M Sistema A7.13 ACABAMENTO POLIURETANO 100 mm INTERMEDIÁRIA EPÓXI 100 mm INTERMEDIÁRIA EPÓXI 100 mm FUNDO EPÓXI – ISOCIANATO 20 mm Zinco Aço Total: 320 mm

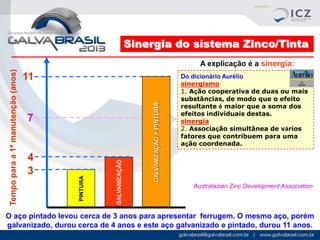

- 41. Sinergia do sistemaZinco/Tinta 4 3 GALVANIZAÇÃO 7 GALVANIZAÇÃO + PINTURA GALVANIZAÇÃO + PINTURA 11 PINTURA Tempo para a 1ª manutenção (anos) A explicação é a sinergia: Do dicionário Aurélio sinergismo 1. Ação cooperativa de duas ou mais substâncias, de modo que o efeito resultante é maior que a soma dos efeitos individuais destas. sinergia 2. Associação simultânea de vários fatores que contribuem para uma ação coordenada. Australazian Zinc Development Association O aço pintado levou cerca de 3 anos para apresentar ferrugem. O mesmo aço, porém galvanizado, durou cerca de 4 anos e este aço galvanizado e pintado, durou 11 anos.

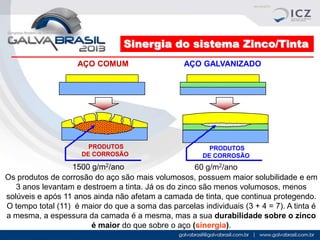

- 42. Sinergia do sistemaZinco/Tinta AÇO COMUM PRODUTOS DE CORROSÃO AÇO GALVANIZADO PRODUTOS DE CORROSÃO 1500 g/m2/ano 60 g/m2/ano Os produtos de corrosão do aço são mais volumosos, possuem maior solubilidade e em 3 anos levantam e destroem a tinta. Já os do zinco são menos volumosos, menos solúveis e após 11 anos ainda não afetam a camada de tinta, que continua protegendo. O tempo total (11) é maior do que a soma das parcelas individuais (3 + 4 = 7). A tinta é a mesma, a espessura da camada é a mesma, mas a sua durabilidade sobre o zinco é maior do que sobre o aço (sinergia).

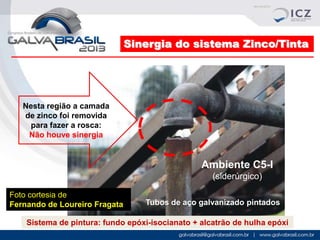

- 43. Sinergia do sistemaZinco/Tinta Nesta região a camada de zinco foi removida para fazer a rosca: Não houve sinergia Ambiente C5-I (siderúrgico) Foto cortesia de Fernando de Loureiro Fragata Tubos de aço galvanizado pintados Sistema de pintura: fundo epóxi-isocianato + alcatrão de hulha epóxi

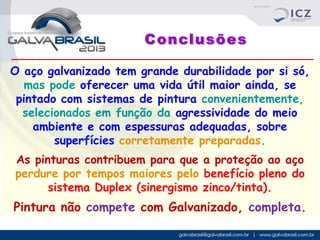

- 44. Conclusões O aço galvanizadotem grande durabilidade por si só, mas pode oferecer uma vida útil maior ainda, se pintado com sistemas de pintura convenientemente, selecionados em função da agressividade do meio ambiente e com espessuras adequadas, sobre superfícies corretamente preparadas. As pinturas contribuem para que a proteção ao aço perdure por tempos maiores pelo benefício pleno do sistema Duplex (sinergismo zinco/tinta). Pintura não compete com Galvanizado, completa.
- 45. celso@tintassumare.com.br Celso Gnecco Pincelzinho Sinto-me muitohonrado em participar deste painel com o Grande Fernando Fragata
