A GALVANIZAÇÃO NAS EDIFICAÇÕES, PONTES E VIADUTOS
AUTOR: ENG. ILO BORBA

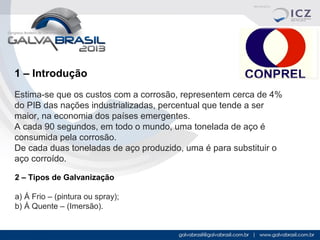

2. 1 – Introdução
Estima-se que os custos com a corrosão, representem cerca de 4%
do PIB das nações industrializadas, percentual que tende a ser
maior, na economia dos países emergentes.
A cada 90 segundos, em todo o mundo, uma tonelada de aço é
consumida pela corrosão.
De cada duas toneladas de aço produzido, uma é para substituir o
aço corroído.
2 – Tipos de Galvanização
a) Á Frio – (pintura ou spray);
b) Á Quente – (Imersão).

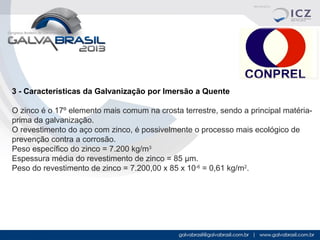

3. 3 - Características da Galvanização por Imersão a Quente
O zinco é o 17º elemento mais comum na crosta terrestre, sendo a principal matériaprima da galvanização.
O revestimento do aço com zinco, é possivelmente o processo mais ecológico de
prevenção contra a corrosão.
Peso específico do zinco = 7.200 kg/m3
Espessura média do revestimento de zinco = 85 µm.
Peso do revestimento de zinco = 7.200,00 x 85 x 10-6 = 0,61 kg/m2.

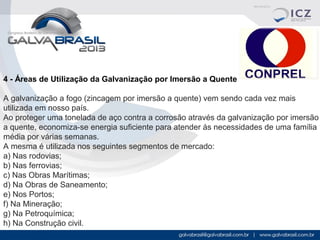

4. 4 - Áreas de Utilização da Galvanização por Imersão a Quente
A galvanização a fogo (zincagem por imersão a quente) vem sendo cada vez mais
utilizada em nosso país.
Ao proteger uma tonelada de aço contra a corrosão através da galvanização por imersão
a quente, economiza-se energia suficiente para atender ás necessidades de uma família
média por várias semanas.
A mesma é utilizada nos seguintes segmentos de mercado:
a) Nas rodovias;
b) Nas ferrovias;
c) Nas Obras Marítimas;
d) Na Obras de Saneamento;
e) Nos Portos;
f) Na Mineração;
g) Na Petroquímica;
h) Na Construção civil.

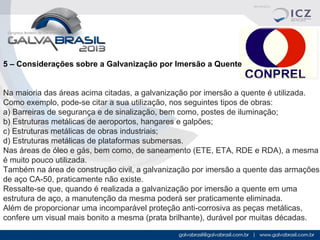

5. 5 – Considerações sobre a Galvanização por Imersão a Quente
Na maioria das áreas acima citadas, a galvanização por imersão a quente é utilizada.
Como exemplo, pode-se citar a sua utilização, nos seguintes tipos de obras:
a) Barreiras de segurança e de sinalização, bem como, postes de iluminação;
b) Estruturas metálicas de aeroportos, hangares e galpões;
c) Estruturas metálicas de obras industriais;
d) Estruturas metálicas de plataformas submersas.
Nas áreas de óleo e gás, bem como, de saneamento (ETE, ETA, RDE e RDA), a mesma
é muito pouco utilizada.
Também na área de construção civil, a galvanização por imersão a quente das armações
de aço CA-50, praticamente não existe.
Ressalte-se que, quando é realizada a galvanização por imersão a quente em uma
estrutura de aço, a manutenção da mesma poderá ser praticamente eliminada.
Além de proporcionar uma incomparável proteção anti-corrosiva as peças metálicas,
confere um visual mais bonito a mesma (prata brilhante), durável por muitas décadas.

6. 6 – Processo de Galvanização por Imersão a Quente
- Desengraxe;
- Lavagem em água;
- Decapagem química em ácido;
- Lavagem em água;
- Fluxagem;
- Secagem;
- Imersão em zinco fundido;
- Resfriamento.

7. 7 – Benefícios da Galvanização por Imersão a Quente
- Custo competitivo;
- Durabilidade;
- Confiabilidade;
- Rapidez do processo;
- Resistência mecânica satisfatória;
- Dupla proteção;
- Facilidade de inspeção;
- Versatilidade de aplicações;
- Baixo custo de manutenção;
- Aumento de vida útil;
- Dureza do revestimento;
- Proteção completa;
- Utilização rápida;
- Acabamento estético.

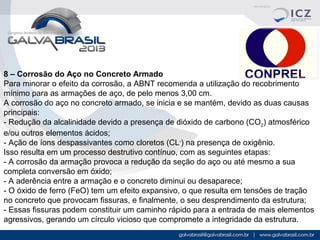

8. 8 – Corrosão do Aço no Concreto Armado
Para minorar o efeito da corrosão, a ABNT recomenda a utilização do recobrimento
mínimo para as armações de aço, de pelo menos 3,00 cm.
A corrosão do aço no concreto armado, se inicia e se mantém, devido as duas causas
principais:
- Redução da alcalinidade devido a presença de dióxido de carbono (CO2) atmosférico
e/ou outros elementos ácidos;
- Ação de íons despassivantes como cloretos (CL-) na presença de oxigênio.
Isso resulta em um processo destrutivo contínuo, com as seguintes etapas:
- A corrosão da armação provoca a redução da seção do aço ou até mesmo a sua
completa conversão em óxido;
- A aderência entre a armação e o concreto diminui ou desaparece;
- O óxido de ferro (FeO) tem um efeito expansivo, o que resulta em tensões de tração
no concreto que provocam fissuras, e finalmente, o seu desprendimento da estrutura;
- Essas fissuras podem constituir um caminho rápido para a entrada de mais elementos
agressivos, gerando um círculo vicioso que compromete a integridade da estrutura.

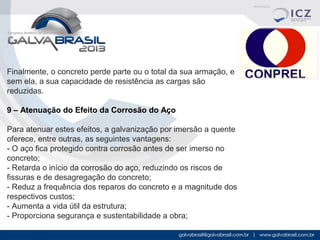

9. Finalmente, o concreto perde parte ou o total da sua armação, e
sem ela, a sua capacidade de resistência as cargas são
reduzidas.
9 – Atenuação do Efeito da Corrosão do Aço
Para atenuar estes efeitos, a galvanização por imersão a quente
oferece, entre outras, as seguintes vantagens:
- O aço fica protegido contra corrosão antes de ser imerso no
concreto;
- Retarda o início da corrosão do aço, reduzindo os riscos de
fissuras e de desagregação do concreto;
- Reduz a frequência dos reparos do concreto e a magnitude dos
respectivos custos;
- Aumenta a vida útil da estrutura;
- Proporciona segurança e sustentabilidade a obra;

10. 10 – Desempenho do Aço Galvanizado por Imersão a Quente
- A aderência do aço galvanizado a quente com o concreto não se altera;
- As propriedades mecânicas do aço galvanizado a quente também são
mantidas;
- As características para dobramento do aço galvanizado a quente são as
mesmas do aço sem galvanização;
-A expectativa de durabilidade do aço galvanizado a quente é 80 a 100 anos;
11 – Impacto da Galvanização por Imersão a Quente no Custo de Obras
Nos estudos a seguir apresentados, não será considerada a influência do custo
do frete no percurso siderúrgica, galvanizadora e cliente, uma vez que, para um
raio máximo de 100 km, o mesmo não é cobrado.

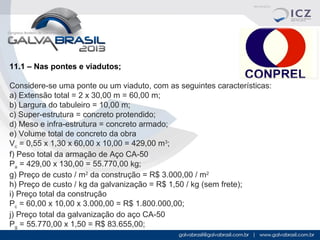

11. 11.1 – Nas pontes e viadutos;
Considere-se uma ponte ou um viaduto, com as seguintes características:
a) Extensão total = 2 x 30,00 m = 60,00 m;
b) Largura do tabuleiro = 10,00 m;
c) Super-estrutura = concreto protendido;
d) Meso e infra-estrutura = concreto armado;
e) Volume total de concreto da obra
Vc = 0,55 x 1,30 x 60,00 x 10,00 = 429,00 m3;
f) Peso total da armação de Aço CA-50
Pa = 429,00 x 130,00 = 55.770,00 kg;
g) Preço de custo / m2 da construção = R$ 3.000,00 / m2
h) Preço de custo / kg da galvanização = R$ 1,50 / kg (sem frete);
i) Preço total da construção
Pc = 60,00 x 10,00 x 3.000,00 = R$ 1.800.000,00;
j) Preço total da galvanização do aço CA-50
Pg = 55.770,00 x 1,50 = R$ 83.655,00;

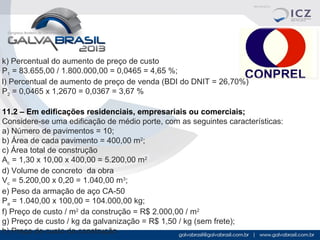

12. k) Percentual do aumento de preço de custo
P1 = 83.655,00 / 1.800.000,00 = 0,0465 = 4,65 %;
l) Percentual de aumento de preço de venda (BDI do DNIT = 26,70%)
P2 = 0,0465 x 1,2670 = 0,0367 = 3,67 %
11.2 – Em edificações residenciais, empresariais ou comerciais;
Considere-se uma edificação de médio porte, com as seguintes características:
a) Número de pavimentos = 10;
b) Área de cada pavimento = 400,00 m2;
c) Área total de construção
Ac = 1,30 x 10,00 x 400,00 = 5.200,00 m2
d) Volume de concreto da obra
Vc = 5.200,00 x 0,20 = 1.040,00 m3;
e) Peso da armação de aço CA-50
Pa = 1.040,00 x 100,00 = 104.000,00 kg;
f) Preço de custo / m2 da construção = R$ 2.000,00 / m2
g) Preço de custo / kg da galvanização = R$ 1,50 / kg (sem frete);
h) Preço de custo da construção

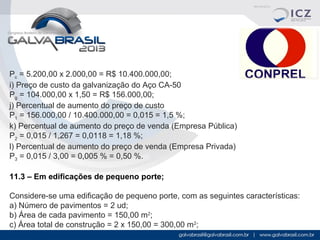

13. Pc = 5.200,00 x 2.000,00 = R$ 10.400.000,00;
i) Preço de custo da galvanização do Aço CA-50
Pg = 104.000,00 x 1,50 = R$ 156.000,00;
j) Percentual de aumento do preço de custo
P1 = 156.000,00 / 10.400.000,00 = 0,015 = 1,5 %;
k) Percentual de aumento do preço de venda (Empresa Pública)
P2 = 0,015 / 1,267 = 0,0118 = 1,18 %;
l) Percentual de aumento do preço de venda (Empresa Privada)
P3 = 0,015 / 3,00 = 0,005 % = 0,50 %.
11.3 – Em edificações de pequeno porte;
Considere-se uma edificação de pequeno porte, com as seguintes características:
a) Número de pavimentos = 2 ud;
b) Área de cada pavimento = 150,00 m2;
c) Área total de construção = 2 x 150,00 = 300,00 m2;

14. d) Volume de concreto da obra
Vc = 150,00 x (0,10 + 0,12 + 0,12) = 51,00 m3;
e) Peso da armação de aço CA-50
Pa = 51,00 x 90,00 = 4.590,00 kg;
f) Preço de custo / m2 da construção = R$ 2.200,00 / m2
g) Preço de custo / kg da galvanização = R$ 1,50 / kg (sem frete);
h) Preço de custo da construção
Pc = 300,00 x 2.200,00 = R$ 660.000,00;
i) Preço de custo da galvanização de aço CA-50
Pg = 4.590,00 x 1,50 = R$ 6.885,00;
j) Percentual de aumento do preço de custo
P1 = 6.885,00 / 660.000,00 = 0,0104 = 1,04 %;
k) Percentual de aumento do preço de venda (Empresa Pública)
P2 = 0,0104 / 1,267 = 0,0082 % = 0,82 %;
l) Percentual de aumento do preço de venda (Empresa Privada)
P3 = 0,0104 / 3,00 = 0,0035 % = 0,35 %;

15. 11.4 – Resumo
Tipo de obra
Percentual de acréscimo
1) Pontes e Viadutos
3,67% < P < 4,65%
2) Prédios médio porte
0,50% < P < 1,50%
3) Edificações Pequeno Porte
0,35% < P < 1,04%
12 – Considerações sobre o Custo da Galvanização a Quente
A seguir será apresentada a comparação do peso de zinco, que deverá ser incorporado
a 3 diferentes tipos de materiais de aço, com pesos praticamente idênticos e perímetros
diferenciados.
a) Vergalhão com Ø = 1”
A = 3,14 x 2,542 / 4,00 = 5,07 cm2/m
P = 5,07 x 0,785 = 3,98 kg = 4,00 kg/m
L = 3,14 x 2,54 = 7,98 = 8,00 cm/m
P = 0,08 x 85 x 10-6 x 7.200,00 = 0,049 kg/m2/m
b) Tubo com Ø = 2” x 1/8”
d1 = 2 x 2,54 = 5,08 m
d2 = 5,08 – 2,00 x 0,3175 = 4,45 cm
e = (1/8) x 2,54 = 0,3175 cm

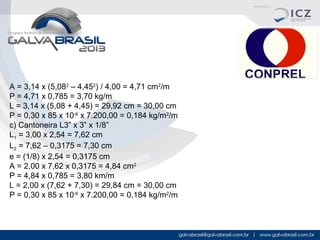

16. A = 3,14 x (5,082 – 4,452) / 4,00 = 4,71 cm2/m
P = 4,71 x 0,785 = 3,70 kg/m
L = 3,14 x (5,08 + 4,45) = 29,92 cm = 30,00 cm
P = 0,30 x 85 x 10-6 x 7.200,00 = 0,184 kg/m2/m
c) Cantoneira L3” x 3” x 1/8”
L1 = 3,00 x 2,54 = 7,62 cm
L2 = 7,62 – 0,3175 = 7,30 cm
e = (1/8) x 2,54 = 0,3175 cm
A = 2,00 x 7,62 x 0,3175 = 4,84 cm2
P = 4,84 x 0,785 = 3,80 km/m
L = 2,00 x (7,62 + 7,30) = 29,84 cm = 30,00 cm
P = 0,30 x 85 x 10-6 x 7.200,00 = 0,184 kg/m2/m

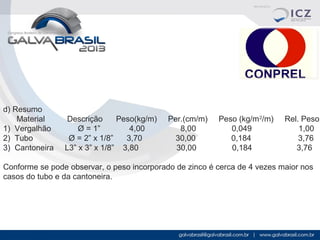

17. d) Resumo
Material
1) Vergalhão
2) Tubo
3) Cantoneira
Descrição
Peso(kg/m)
Ø = 1”
4,00
Ø = 2” x 1/8”
3,70
L3” x 3” x 1/8” 3,80
Per.(cm/m)
8,00
30,00
30,00
Peso (kg/m 2/m)
0,049
0,184
0,184
Rel. Peso
1,00
3,76
3,76
Conforme se pode observar, o peso incorporado de zinco é cerca de 4 vezes maior nos
casos do tubo e da cantoneira.

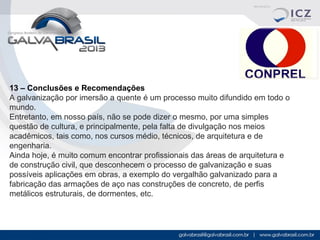

18. 13 – Conclusões e Recomendações
A galvanização por imersão a quente é um processo muito difundido em todo o
mundo.
Entretanto, em nosso país, não se pode dizer o mesmo, por uma simples
questão de cultura, e principalmente, pela falta de divulgação nos meios
acadêmicos, tais como, nos cursos médio, técnicos, de arquitetura e de
engenharia.
Ainda hoje, é muito comum encontrar profissionais das áreas de arquitetura e
de construção civil, que desconhecem o processo de galvanização e suas
possíveis aplicações em obras, a exemplo do vergalhão galvanizado para a
fabricação das armações de aço nas construções de concreto, de perfis
metálicos estruturais, de dormentes, etc.

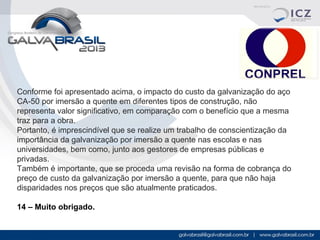

19. Conforme foi apresentado acima, o impacto do custo da galvanização do aço
CA-50 por imersão a quente em diferentes tipos de construção, não
representa valor significativo, em comparação com o benefício que a mesma
traz para a obra.
Portanto, é imprescindível que se realize um trabalho de conscientização da
importância da galvanização por imersão a quente nas escolas e nas
universidades, bem como, junto aos gestores de empresas públicas e
privadas.
Também é importante, que se proceda uma revisão na forma de cobrança do
preço de custo da galvanização por imersão a quente, para que não haja
disparidades nos preços que são atualmente praticados.
14 – Muito obrigado.
