1. Fonte de Alimentação

2. Fonte de Alimentação Função:Converter tensão de entrada alternada, 110 ou 220 VAC, 60 Hz, em tensões contínuas; Apresenta em sua saída diversos tipos de conectores, atendendo às necessidades dos diversos componente do computador.

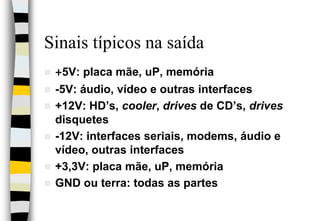

3. Sinais típicos na saída +5V: placa mãe, uP, memória -5V: áudio, vídeo e outras interfaces +12V: HD’s, cooler, drives de CD’s, drives disquetes -12V: interfaces seriais, modems, áudio e vídeo, outras interfaces +3,3V: placa mãe, uP, memória GND ou terra: todas as partes

4. Fontes Lineares Transformador: Reduz a tensão AC; Ponte retificadora: Converte AC para DC; Regulador de tensão: Reduz o valor valor da tensão de saída, dissipando o excedente de tensão em calor

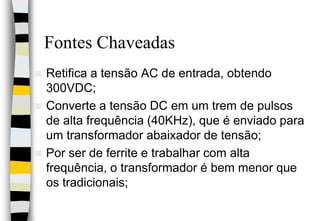

5. Fontes Chaveadas Retifica a tensão AC de entrada, obtendo 300VDC; Converte a tensão DC em um trem de pulsos de alta frequência (40KHz), que é enviado para um transformador abaixador de tensão; Por ser de ferrite e trabalhar com alta frequência, o transformador é bem menor que os tradicionais;

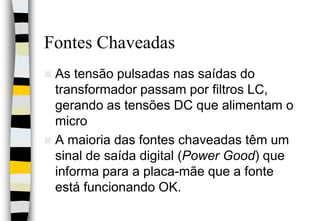

6. Fontes Chaveadas As tensão pulsadas nas saídas do transformador passam por filtros LC, gerando as tensões DC que alimentam o micro A maioria das fontes chaveadas têm um sinal de saída digital (Power Good) que informa para a placa-mãe que a fonte está funcionando OK.

7. Diagrama simplificado de umafonte chaveada

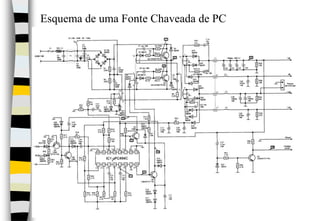

8. Esquema de uma Fonte Chaveada de PC

9. Fonte chaveada – Entrada e Retificação

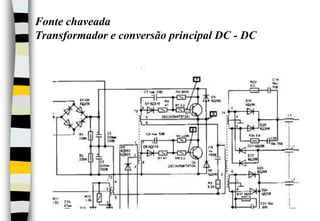

10. Fonte chaveada Transformador e conversão principal DC - DC

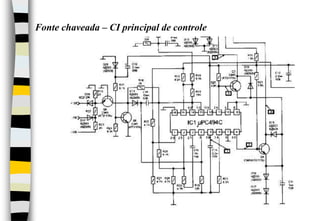

11. Fonte chaveada – CI principal de controle

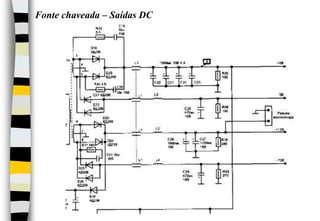

12. Fonte chaveada – Saídas DC

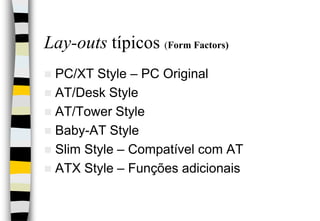

13. Lay-outs típicos (Form Factors) PC/XT Style – PC Original AT/Desk Style AT/Tower Style Baby-AT Style Slim Style – Compatível com AT ATX Style – Funções adicionais

14. Caixa e conectores da fonte PC-XT

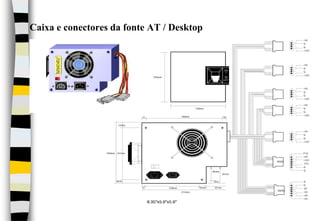

15. Caixa e conectores da fonte AT / Desktop

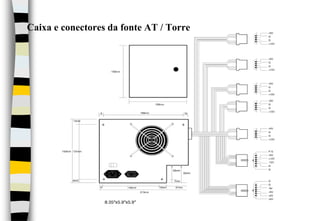

16. Caixa e conectores da fonte AT / Torre

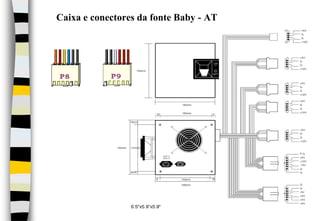

17. Caixa e conectores da fonte Baby - AT

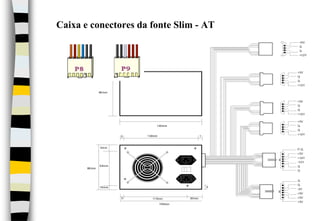

18. Caixa e conectores da fonte Slim - AT

19. Sinais de saída - AT e XT

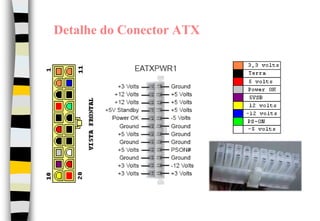

20. Detalhe do Conector ATX

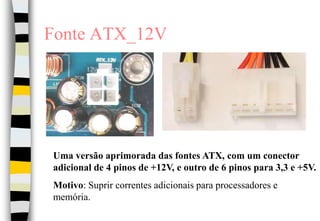

21. Fonte ATX_12V Uma versão aprimorada das fontes ATX, com um conector adicional de 4 pinos de +12V, e outro de 6 pinos para 3,3 e +5V. Motivo: Suprir correntes adicionais para processadores e memória.

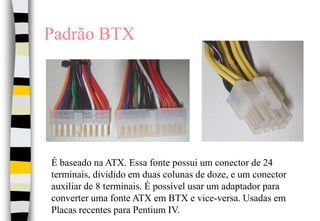

22. Padrão BTX É baseado na ATX. Essa fonte possui um conector de 24 terminais, dividido em duas colunas de doze, e um conector auxiliar de 8 terminais. É possível usar um adaptador para converter uma fonte ATX em BTX e vice-versa. Usadas em Placas recentes para Pentium IV.

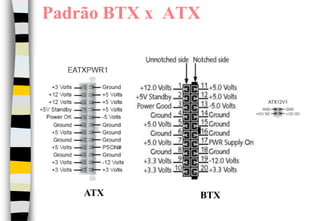

23. Padrão BTX x ATX ATX BTX

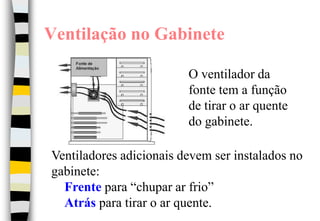

24. Ventilação no Gabinete O ventilador da fonte tem a função de tirar o ar quente do gabinete. Ventiladores adicionais devem ser instalados no gabinete: Frente para “chupar ar frio” Atrás para tirar o ar quente.

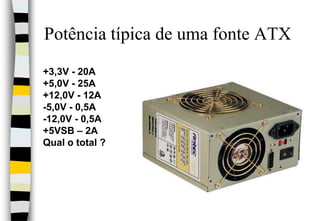

25. Potência típica de uma fonte ATX +3,3V - 20A +5,0V - 25A +12,0V - 12A -5,0V - 0,5A -12,0V - 0,5A +5VSB – 2A Qual o total ?

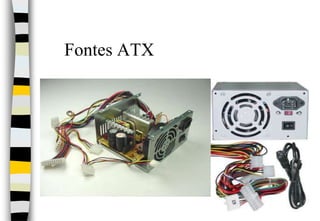

26. Fontes ATX

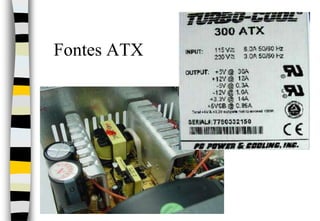

27. Fontes ATX

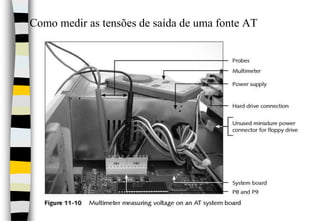

28. Como medir as tensões de saída de uma fonte AT

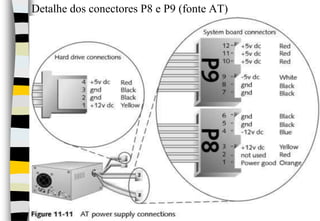

29. Detalhe dos conectores P8 e P9 (fonte AT)

30. Tolerâncias máximas das tensões de alimentação(fonte ATX)

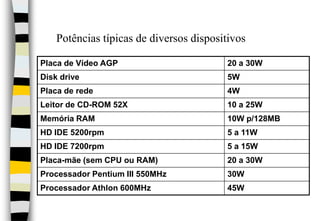

31. Potências típicas de diversos dispositivos

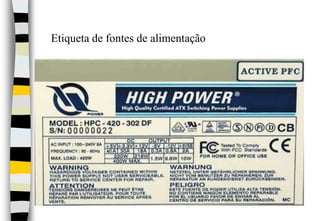

32. Etiqueta de fontes de alimentação

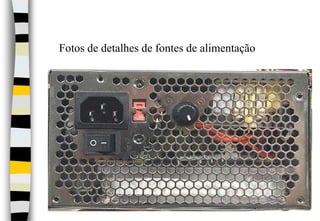

33. Fotos de detalhes de fontes de alimentação

34. Fotos de detalhes de fontes de alimentação

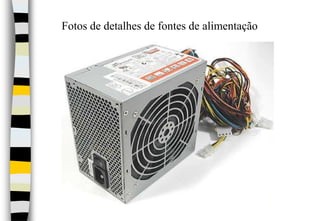

35. Fotos de detalhes de fontes de alimentação

36. Baterias Estão presentes em: No-break’s Na placa mãe: Mantêm o relógio funcionando; Mantêm alimentada uma pequena RAM, com informações do SETUP (CMOS RAM); As mais usadas são de Ni-Cd (3,6V, recarregável) e Lithium (3V, não-recarregável)

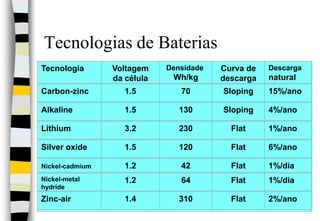

37. Tecnologia Voltagem da célula Densidade Wh/kg Curva de descarga Descarga natural Carbon-zinc 1.5 70 Sloping 15%/ano Alkaline 1.5 130 Sloping 4%/ano Lithium 3.2 230 Flat 1%/ano Silver oxide 1.5 120 Flat 6%/ano Nickel-cadmium 1.2 42 Flat 1%/dia Nickel-metal hydride 1.2 64 Flat 1%/dia Zinc-air 1.4 310 Flat 2%/ano Tecnologias de Baterias

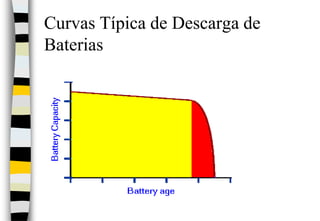

38. Curvas Típica de Descarga de Baterias
