2. Fonte de Alimentação

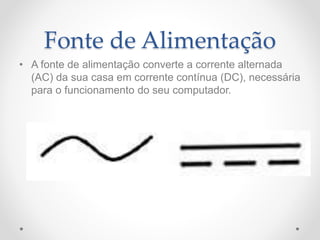

• A fonte de alimentação converte a corrente alternada
(AC) da sua casa em corrente contínua (DC), necessária
para o funcionamento do seu computador.

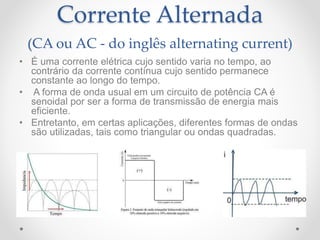

3. Corrente Alternada
(CA ou AC - do inglês alternating current)
• É uma corrente elétrica cujo sentido varia no tempo, ao
contrário da corrente contínua cujo sentido permanece
constante ao longo do tempo.
• A forma de onda usual em um circuito de potência CA é
senoidal por ser a forma de transmissão de energia mais
eficiente.
• Entretanto, em certas aplicações, diferentes formas de ondas
são utilizadas, tais como triangular ou ondas quadradas.

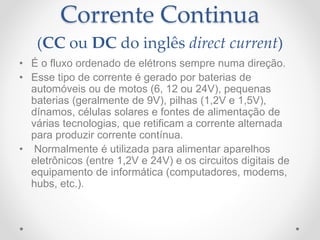

4. Corrente Continua
(CC ou DC do inglês direct current)
• É o fluxo ordenado de elétrons sempre numa direção.
• Esse tipo de corrente é gerado por baterias de
automóveis ou de motos (6, 12 ou 24V), pequenas
baterias (geralmente de 9V), pilhas (1,2V e 1,5V),
dínamos, células solares e fontes de alimentação de
várias tecnologias, que retificam a corrente alternada
para produzir corrente contínua.
• Normalmente é utilizada para alimentar aparelhos
eletrônicos (entre 1,2V e 24V) e os circuitos digitais de
equipamento de informática (computadores, modems,
hubs, etc.).
5. Fonte de Alimentação

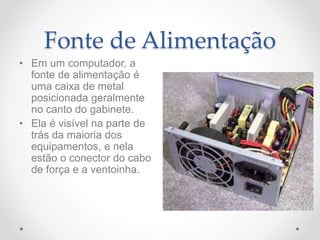

• Em um computador, a
fonte de alimentação é
uma caixa de metal
posicionada geralmente
no canto do gabinete.
• Ela é visível na parte de
trás da maioria dos
equipamentos, e nela
estão o conector do cabo
de força e a ventoinha.
6. Fonte de Alimentação
• As fontes de alimentação, geralmente chamadas de
"fontes chaveadas", usam a tecnologia do chaveamento
para converter a tensão alternada (AC) em
tensãocontínua (DC) de nível mais baixo.

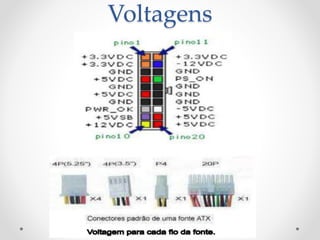

• Os níveis típicos de tensões de alimentação são:
o 3,3 volts(fios laranjas)
o 5 volts (fios vermelhos)
o 12 volts( fios amarelos)

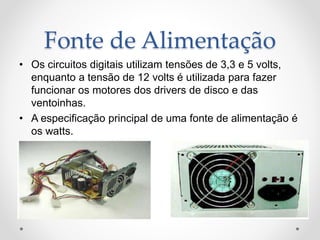

7. Fonte de Alimentação
• Os circuitos digitais utilizam tensões de 3,3 e 5 volts,
enquanto a tensão de 12 volts é utilizada para fazer
funcionar os motores dos drivers de disco e das
ventoinhas.
• A especificação principal de uma fonte de alimentação é
os watts.
8. OBS

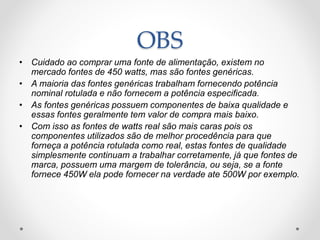

• Cuidado ao comprar uma fonte de alimentação, existem no
mercado fontes de 450 watts, mas são fontes genéricas.
• A maioria das fontes genéricas trabalham fornecendo potência
nominal rotulada e não fornecem a potência especificada.
• As fontes genéricas possuem componentes de baixa qualidade e
essas fontes geralmente tem valor de compra mais baixo.
• Com isso as fontes de watts real são mais caras pois os
componentes utilizados são de melhor procedência para que
forneça a potência rotulada como real, estas fontes de qualidade
simplesmente continuam a trabalhar corretamente, já que fontes de
marca, possuem uma margem de tolerância, ou seja, se a fonte
fornece 450W ela pode fornecer na verdade ate 500W por exemplo.
9. OBS
• O computador não deve ser ligado na mesma rede onde
está ligado o chuveiro, a geladeira ou equipamentos que
tenham motores.
• Dessa forma quando são acionados (chuveiro,
geladeira, motores e etc) a rede elétrica gera um pico de
energia e neste caso pode danificar o PC a longo ou a
curto prazo.

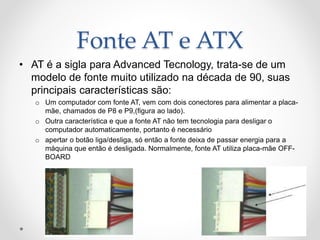

10. Fonte AT e ATX
• AT é a sigla para Advanced Tecnology, trata-se de um
modelo de fonte muito utilizado na década de 90, suas
principais características são:
o Um computador com fonte AT, vem com dois conectores para alimentar a placa-
mãe, chamados de P8 e P9,(figura ao lado).
o Outra característica e que a fonte AT não tem tecnologia para desligar o
computador automaticamente, portanto é necessário
o apertar o botão liga/desliga, só então a fonte deixa de passar energia para a
máquina que então é desligada. Normalmente, fonte AT utiliza placa-mãe OFF-
BOARD
11. Fonte AT e ATX

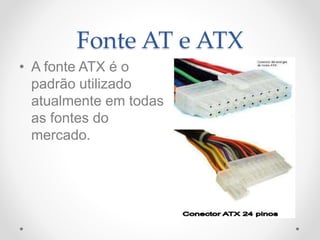

• A fonte ATX é o
padrão utilizado
atualmente em todas
as fontes do
mercado.
12. Fonte AT e ATX

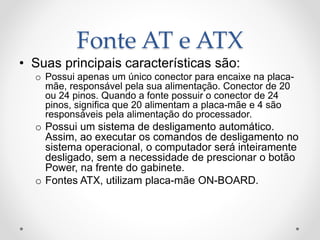

• Suas principais características são:
o Possui apenas um único conector para encaixe na placa-
mãe, responsável pela sua alimentação. Conector de 20
ou 24 pinos. Quando a fonte possuir o conector de 24
pinos, significa que 20 alimentam a placa-mãe e 4 são
responsáveis pela alimentação do processador.
o Possui um sistema de desligamento automático.
Assim, ao executar os comandos de desligamento no
sistema operacional, o computador será inteiramente
desligado, sem a necessidade de prescionar o botão
Power, na frente do gabinete.
o Fontes ATX, utilizam placa-mãe ON-BOARD.

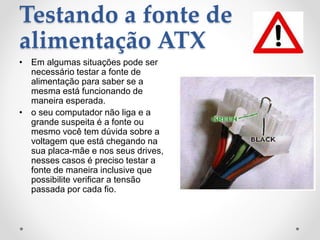

13. Testando a fonte de
alimentação ATX
• Em algumas situações pode ser
necessário testar a fonte de
alimentação para saber se a
mesma está funcionando de
maneira esperada.
• o seu computador não liga e a
grande suspeita é a fonte ou
mesmo você tem dúvida sobre a
voltagem que está chegando na
sua placa-mãe e nos seus drives,
nesses casos é preciso testar a
fonte de maneira inclusive que
possibilite verificar a tensão
passada por cada fio.

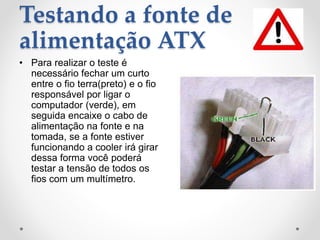

14. Testando a fonte de
alimentação ATX
• Para realizar o teste é
necessário fechar um curto
entre o fio terra(preto) e o fio
responsável por ligar o
computador (verde), em
seguida encaixe o cabo de
alimentação na fonte e na
tomada, se a fonte estiver
funcionando a cooler irá girar
dessa forma você poderá
testar a tensão de todos os
fios com um multímetro.

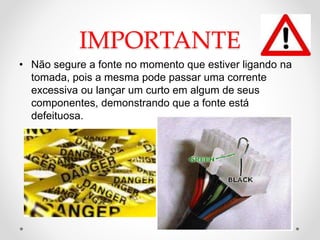

15. IMPORTANTE
• Não segure a fonte no momento que estiver ligando na
tomada, pois a mesma pode passar uma corrente
excessiva ou lançar um curto em algum de seus
componentes, demonstrando que a fonte está
defeituosa.

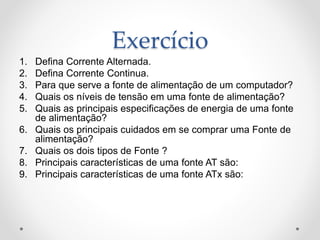

19. Exercício
1. Defina Corrente Alternada.
2. Defina Corrente Continua.
3. Para que serve a fonte de alimentação de um computador?
4. Quais os níveis de tensão em uma fonte de alimentação?
5. Quais as principais especificações de energia de uma fonte
de alimentação?
6. Quais os principais cuidados em se comprar uma Fonte de
alimentação?
7. Quais os dois tipos de Fonte ?
8. Principais características de uma fonte AT são:
9. Principais características de uma fonte ATx são:
