WORKSHOP MANUTENÇÃO EM NOTEBOOKS
PROFESSOR MARCOS JERÔNIMO DOS SANTOS Coordenador técnico do Clube dos Notebooks e Impressoras , Profissional de eletrônica e de informática com 23 anos de experiência na área

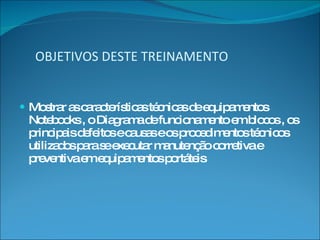

OBJETIVOS DESTE TREINAMENTO Mostrar as características técnicas de equipamentos Notebooks , o Diagrama de funcionamento em blocos , os principais defeitos e causas e os procedimentos técnicos utilizados para se executar manutenção corretiva e preventiva em equipamentos portáteis

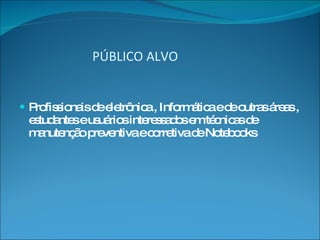

  PÚBLICO ALVO Profissionais de eletrônica , Informática e de outras áreas , estudantes e usuários interessados em técnicas de manutenção preventiva e corretiva de Notebooks

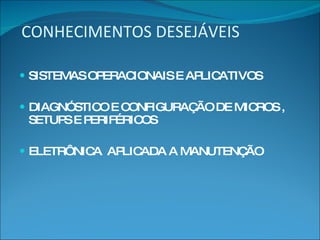

CONHECIMENTOS DESEJÁVEIS SISTEMAS OPERACIONAIS E APLICATIVOS DIAGNÓSTICO E CONFIGURAÇÃO DE MICROS , SETUPS E PERIFÉRICOS ELETRÔNICA  APLICADA A MANUTENÇÃO
COMPONENTES Bateria Velocidade Teclado Desempenho gráfico Sistema Operacional Praticidade Aquecimento Funcionalidades Preço Acessórios Manutenção Upgrade NOTEBOOK Tem a duração média de 1 a 2 horas Funciona mais rápido e com melhor desempenho( Depende da aplicação) Ergonômico, simplificado e com teclas de funções pré-programadas. Dependendo do modelo e configurações é lento para aplicações gráficas A versão deve ser específica para o Notebook ( desenvolvido pelo Fab.) Ideal para viagens , deslocamentos e trabalhos externos O aquecimento dependerá da aplicação que estiver sendo usado Depende da configuração adquirida e desenvolvida pelo Fabricante De R$ 650,00 a R$ 20.000,00 ( dependerá dos acessórios agregados ) Precisa ser específico  Criteriosa , e necessitará de técnicos e de ferramentas especializadas Não é tão simples. As peças precisam ser do mesmo fabricante ou da mesma configuração CARACTERÍSTICAS TÉCNICAS BÁSICAS

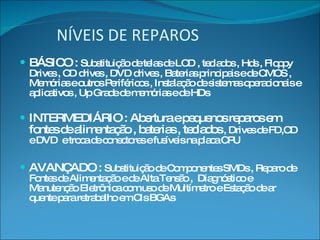

NÍVEIS DE REPAROS BÁSICO :  Substituição de telas de LCD , teclados , Hds , Floppy Drives , CD drives , DVD drives , Baterias principais e de CMOS , Memórias e outros Periféricos , Instalação de sistemas operacionais e aplicativos , Up Grade de memórias e de HDs INTERMEDIÁRIO : Abertura e pequenos reparos em fontes de alimentação , baterias , teclados  , Drives de FD,CD e DVD  e troca de conectores e fusíveis na placa CPU AVANÇADO :  Substituição de Componentes SMDs , Reparo de Fontes de Alimentação e de Alta Tensão ,  Diagnóstico e Manutenção Eletrônica com uso de Multímetro e Estação de ar quente para retrabalho em CIs BGAs

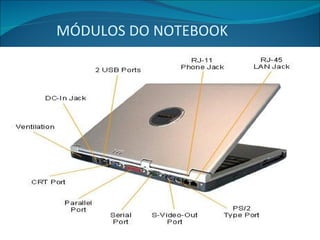

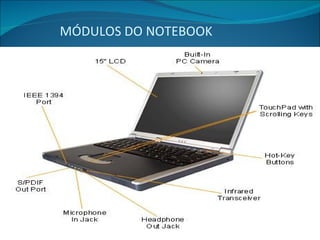

MÓDULOS DO NOTEBOOK

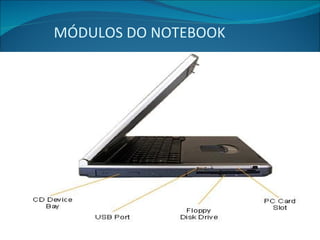

MÓDULOS DO NOTEBOOK
MÓDULOS DO NOTEBOOK
TIPOS DE PARAFUSOS

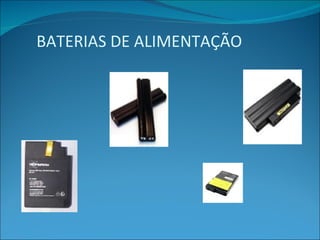

BATERIAS DE ALIMENTAÇÃO

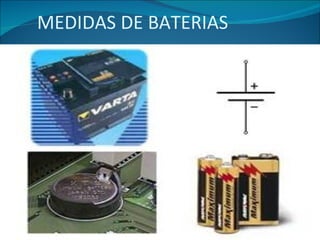

MEDIDAS DE BATERIAS
PRINCIPAIS CAUSAS E DEFEITOS EM BATERIAS Quando o Notebook consegue ficar apenas alguns minutos alimentado pela bateria e drasticamente o mesmo desliga indica que a bateria está com efeito memória , a mesma deverá ser descarregada com circuito apropriado de descarga feito com um resistor de 3,3 Ohms e 10 watts Quando a bateria do Notebook não carrega nenhuma carga pode ser que alguma célula interna da mesma tenha terminado sua vida útil e precise ser trocada , deve-se avaliar a troca das outras células também no final de suas vidas úteis

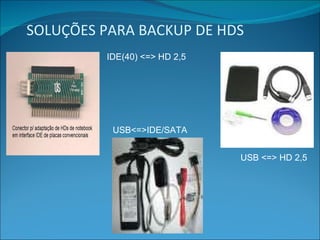

SOLUÇÕES PARA BACKUP DE HDS USB<=>IDE/SATA IDE(40) <=> HD 2,5 USB <=> HD 2,5

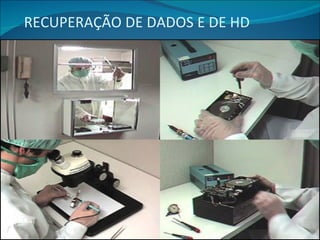

RECUPERAÇÃO DE DADOS E DE HD
UNIDADES DE DISCO FLOPPY

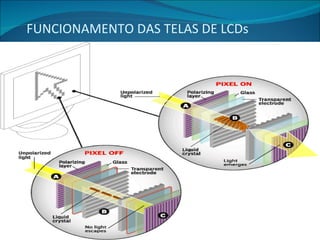

FUNCIONAMENTO DAS TELAS DE LCDs

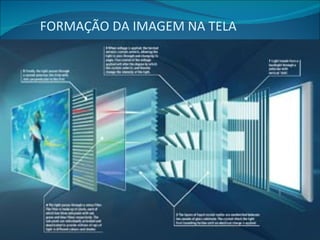

FORMAÇÃO DA IMAGEM NA TELA
CORTE TRANSVERSAL DE TELA LCD
ENDEREÇAMENTO DA MATRIZ PASSIVA
ENDEREÇAMENTO DA MATRIZ ATIVA

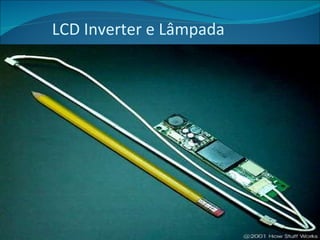

LCD Inverter e Lâmpada

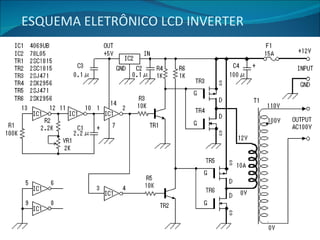

ESQUEMA ELETRÔNICO LCD INVERTER

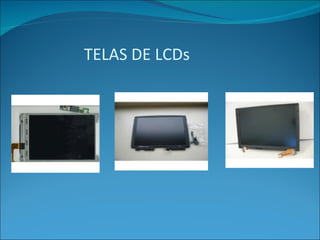

TELAS DE LCDs

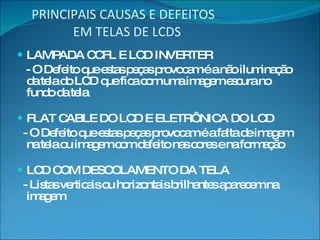

PRINCIPAIS CAUSAS E DEFEITOS   EM TELAS DE LCDS LAMPADA CCFL E LCD INVERTER - O Defeito que estas peças provocam é a não iluminação da tela do LCD que fica com uma imagem escura no fundo da tela FLAT CABLE DO LCD E ELETRÔNICA DO LCD - O Defeito que estas peças provocam é a falta de imagem na tela ou imagem com defeito nas cores e na formação LCD COM DESCOLAMENTO DA TELA - Listas verticais ou horizontais brilhantes aparecem na imagem

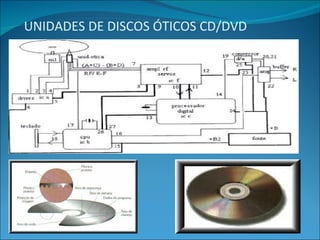

UNIDADES DE DISCOS ÓTICOS CD/DVD

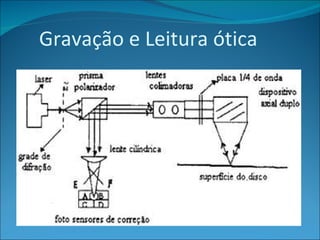

Gravação e Leitura ótica
AJUSTE DA POTÊNCIA DO LASER
PRINCIPAIS DEFEITOS E CAUSAS  EM UNIDADES DE DISCOS ÓTICOS Disco de CD ou de DVD não lê ou não é reconhecido pela unidade Causa: Sujeira na lente de leitura e gravação ou Unidade ótica do laser pode ter queimado Só lê discos gravados nesta unidade Causa: Desalinhamento mecânico ou desajuste do Laser Bandeja do disco não trava e fica aberta ou não abre Causa: Trava da bandeja com falta de lubrificação Erros aleatórios de leitura e gravação  Causa: Desajuste da potência do Laser
FONTE DE ALIMENTAÇÃO CHAVEADA

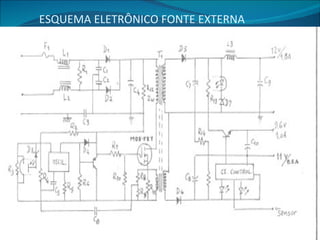

ESQUEMA ELETRÔNICO FONTE EXTERNA

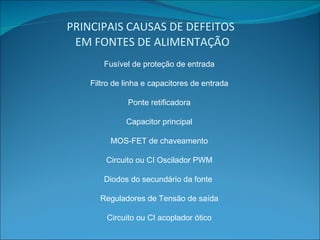

PRINCIPAIS CAUSAS DE DEFEITOS   EM FONTES DE ALIMENTAÇÃO Fusível de proteção de entrada Filtro de linha e capacitores de entrada Ponte retificadora Capacitor principal MOS-FET de chaveamento Circuito ou CI Oscilador PWM Diodos do secundário da fonte  Reguladores de Tensão de saída Circuito ou CI acoplador ótico

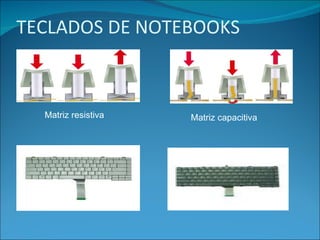

TECLADOS DE NOTEBOOKS Matriz resistiva Matriz capacitiva

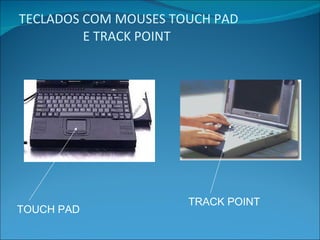

TECLADOS COM MOUSES TOUCH PAD   E TRACK POINT TOUCH PAD TRACK POINT

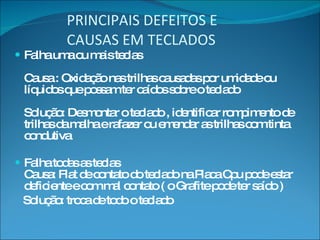

PRINCIPAIS DEFEITOS E  CAUSAS EM TECLADOS Falha uma ou mais teclas Causa : Oxidação nas trilhas causadas por umidade ou líquidos que possam ter caídos sobre o teclado Solução: Desmontar o teclado , identificar rompimento de trilhas da malha e rafazer ou emendar as trilhas com tinta condutiva Falha todas as teclas Causa: Flat de contato do teclado na Placa Cpu pode estar deficiente e com mal contato ( o Grafite pode ter saído ) Solução: troca de todo o teclado

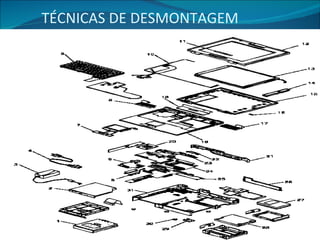

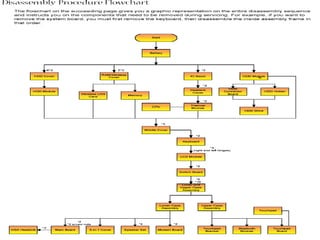

TÉCNICAS DE DESMONTAGEM

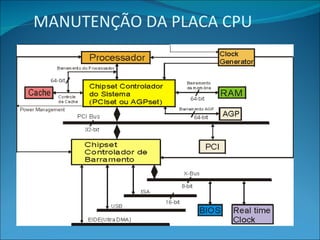

MANUTENÇÃO DA PLACA CPU

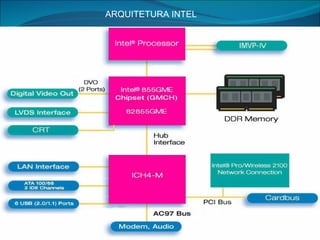

ARQUITETURA INTEL
ARQUITETURA GENÉRICA

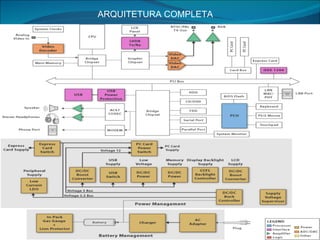

TIPOS DE PROCESSADORES ARQUITETURA COMPLETA

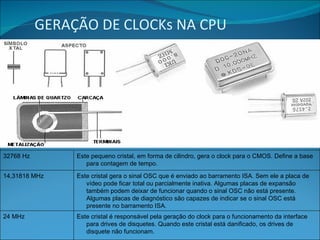

GERAÇÃO DE CLOCKs NA CPU Este cristal é responsável pela geração do clock para o funcionamento da interface para drives de disquetes. Quando este cristal está danificado, os drives de disquete não funcionam. 24 MHz Este cristal gera o sinal OSC que é enviado ao barramento ISA. Sem ele a placa de vídeo pode ficar total ou parcialmente inativa. Algumas placas de expansão também podem deixar de funcionar quando o sinal OSC não está presente. Algumas placas de diagnóstico são capazes de indicar se o sinal OSC está presente no barramento ISA. 14,31818 MHz Este pequeno cristal, em forma de cilindro, gera o clock para o CMOS. Define a base para contagem de tempo. 32768 Hz

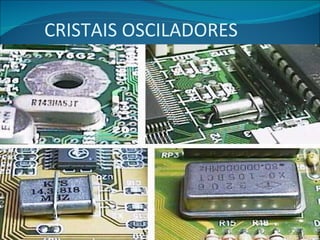

CRISTAIS OSCILADORES

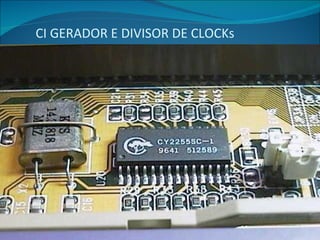

CI GERADOR E DIVISOR DE CLOCKs

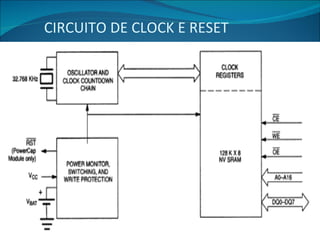

CIRCUITO DE CLOCK E RESET

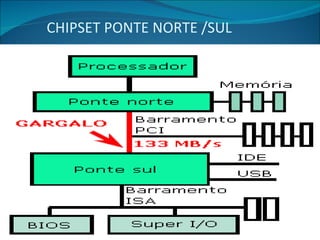

CHIPSET PONTE NORTE /SUL

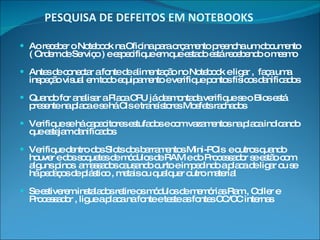

PESQUISA DE DEFEITOS EM NOTEBOOKS Ao receber o Notebook na Oficina para orçamento preencha um documento ( Ordem de Serviço ) e especifique em que estado está recebendo o mesmo Antes de conectar a fonte de alimentação no Notebook e ligar ,  faça uma inspeção visual em todo equipamento e verifique pontos físicos danificados  Quando for analisar a Placa CPU já desmontada verifique se o Bios está presente na placa e se há CIs e transístores Mosfets rachados Verifique se há capacitores estufados e com vazamentos na placa indicando que estejam danificados Verifique dentro dos Slots dos barramentos Mini-PCIs  e outros quando houver e dos soquetes de módulos de RAM e do Processador se estão com alguns pinos  amassados causando curto e impedindo a placa de ligar ou se há pedaços de plástico , metais ou qualquer outro material  Se estiverem instalados retire os módulos de memórias Ram , Coller e Processador , ligue a placa na fonte e teste as fontes CC/CC internas

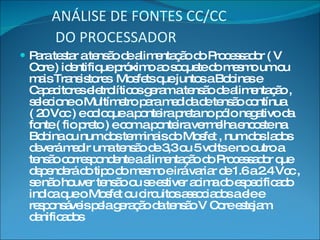

ANÁLISE DE FONTES CC/CC  DO PROCESSADOR   Para testar a tensão de alimentação do Processador ( V Core ) identifique próximo ao soquete do mesmo um ou mais Transistores  Mosfets que juntos a Bobinas e Capacitores eletrolíticos geram a tensão de alimentação , selecione o Multímetro para medida de tensão contínua ( 20 Vcc ) e coloque a ponteira preta no pólo negativo da fonte ( fio preto ) e com a ponteira vermelha encoste na Bobina ou num dos terminais do Mosfet , num dos lados deverá medir uma tensão de 3,3 ou 5 volts e no outro a tensão correspondente a alimentação do Processador que dependerá do tipo do mesmo e irá variar de 1.6 a 2.4 Vcc , se não houver tensão ou se estiver acima do especificado indica que o Mosfet ou circuitos associados a ele e responsáveis pela geração da tensão V Core estejam danificados
  FONTES CC /CC E    REGULADORES DE VOLTAGEM

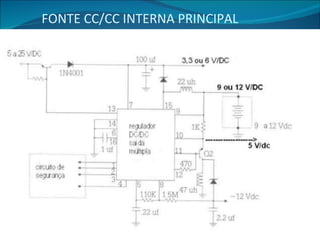

FONTE CC/CC INTERNA PRINCIPAL

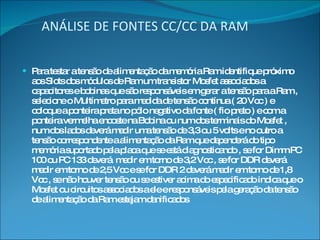

ANÁLISE DE FONTES CC/CC DA RAM Para testar a tensão de alimentação da memória Ram identifique próximo aos Slots dos módulos de Ram um transistor Mosfet associados a capacitores e bobinas que são responsáveis em gerar a tensão para a Ram , selecione o Multímetro para medida de tensão contínua ( 20 Vcc ) e coloque a ponteira preta no pólo negativo da fonte ( fio preto ) e com a ponteira vermelha encoste na Bobina ou num dos terminais do Mosfet , num dos lados deverá medir uma tensão de 3,3 ou 5 volts e no outro a tensão correspondente a alimentação da Ram que dependerá do tipo memória suportado pela placa que se está diagnosticando , se for Dimm PC 100 ou PC 133 deverá  medir em torno de 3,2 Vcc , se for DDR deverá medir em torno de 2,5 Vcc e se for DDR 2 deverá medir em torno de 1,8 Vcc , se não houver tensão ou se estiver acima do especificado indica que o Mosfet ou circuitos associados a ele e responsáveis pela geração da tensão de alimentação da Ram estejam danificados

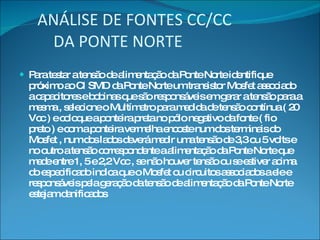

ANÁLISE DE FONTES CC/CC   DA PONTE NORTE Para testar a tensão de alimentação da Ponte Norte identifique próximo ao CI SMD da Ponte Norte um transistor Mosfet associado a capacitores e bobinas que são responsáveis em gerar a tensão para a mesma , selecione o Multímetro para medida de tensão contínua ( 20 Vcc ) e coloque a ponteira preta no pólo negativo da fonte ( fio preto ) e com a ponteira vermelha encoste num dos terminais do Mosfet , num dos lados deverá medir uma tensão de 3,3 ou 5 volts e no outro a tensão correspondente a alimentação da Ponte Norte que mede entre 1, 5 e 2,2 Vcc , se não houver tensão ou se estiver acima do especificado indica que o Mosfet ou circuitos associados a ele e responsáveis pela geração da tensão de alimentação da Ponte Norte estejam danificados

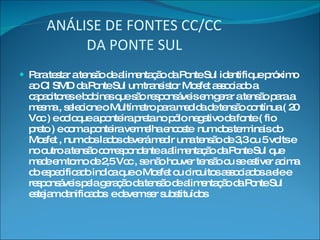

ANÁLISE DE FONTES CC/CC   DA PONTE SUL Para testar a tensão de alimentação da Ponte Sul identifique próximo ao CI SMD da Ponte Sul um transistor Mosfet associado a capacitores e bobinas que são responsáveis em gerar a tensão para a mesma , selecione o Multímetro para medida de tensão contínua ( 20 Vcc ) e coloque a ponteira preta no pólo negativo da fonte ( fio preto ) e com a ponteira vermelha encoste  num dos terminais do Mosfet , num dos lados deverá medir uma tensão de 3,3 ou 5 volts e no outro a tensão correspondente a alimentação da Ponte Sul que mede em torno de 2,5 Vcc , se não houver tensão ou se estiver acima do especificado indica que o Mosfet ou circuitos associados a ele e responsáveis pela geração da tensão de alimentação da Ponte Sul  estejam danificados  e devem ser substituídos

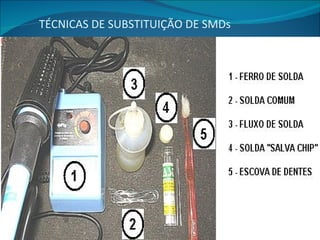

TÉCNICAS DE SUBSTITUIÇÃO DE SMDs
TÉCNICA COM SOLDA SALVA CHIP

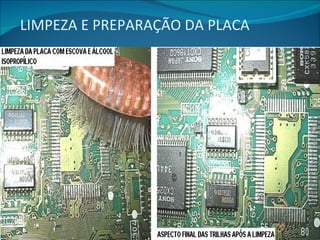

LIMPEZA E PREPARAÇÃO DA PLACA

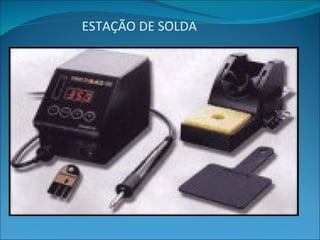

ESTAÇÃO DE SOLDA

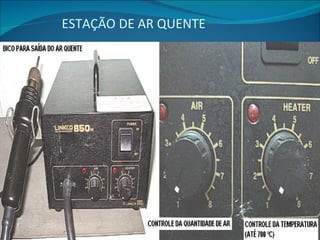

ESTAÇÃO DE AR QUENTE

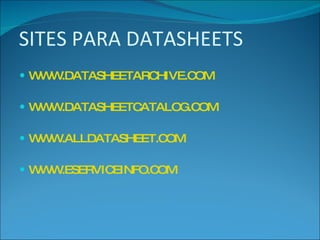

SITES PARA DATASHEETS WWW.DATASHEETARCHIVE.COM WWW.DATASHEETCATALOG.COM WWW.ALLDATASHEET.COM WWW.ESERVICEINFO.COM

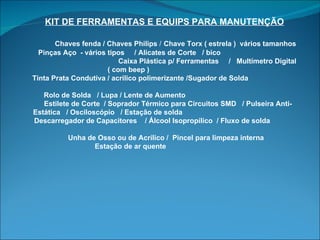

KIT DE FERRAMENTAS E EQUIPS PARA MANUTENÇÃO   Chaves fenda / Chaves Philips  /   Chave Torx ( estrela )  vários tamanhos Pinças Aço  - vários tipos  / Alicates de Corte  / bico  Caixa Plástica p/ Ferramentas  /  Multímetro Digital  ( com beep )  Tinta Prata Condutiva / acrílico polimerizante /Sugador de Solda  Rolo de Solda  / Lupa / Lente de Aumento  Estilete de Corte  / Soprador Térmico para Circuitos SMD  / Pulseira Anti-Estática  / Osciloscópio  / Estação de solda  Descarregador de Capacitores  / Álcool Isopropílico  / Fluxo de solda  Unha de Osso ou de Acrílico /  Pincel para limpeza interna  Estação de ar quente

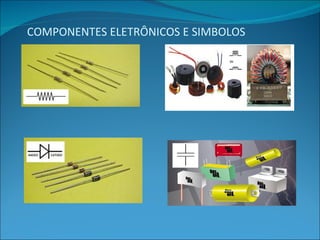

COMPONENTES ELETRÔNICOS E SIMBOLOS

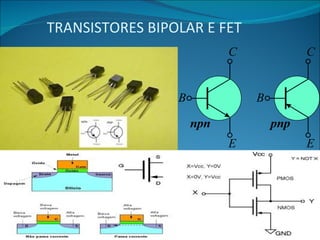

TRANSISTORES BIPOLAR E FET

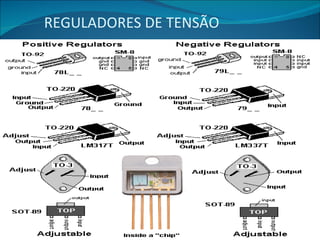

REGULADORES DE TENSÃO

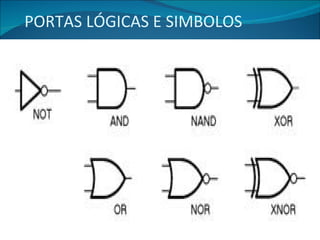

PORTAS LÓGICAS E SIMBOLOS

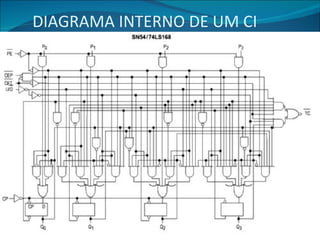

DIAGRAMA INTERNO DE UM CI

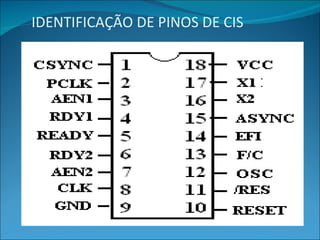

IDENTIFICAÇÃO DE PINOS DE CIS

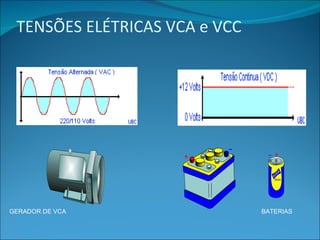

TENSÕES ELÉTRICAS VCA e VCC GERADOR DE VCA BATERIAS

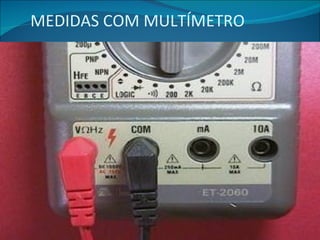

MEDIDAS COM MULTÍMETRO

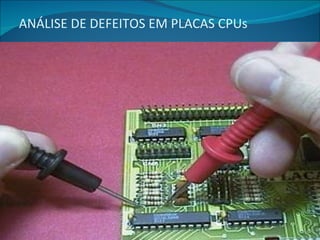

ANÁLISE DE DEFEITOS EM PLACAS CPUs

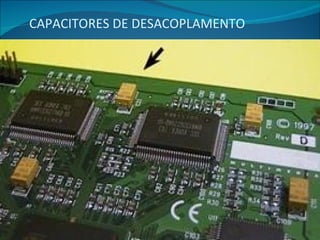

CAPACITORES DE DESACOPLAMENTO

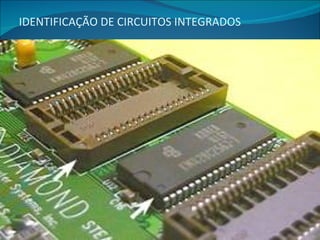

IDENTIFICAÇÃO DE CIRCUITOS INTEGRADOS
PRINCIPAIS DEFEITOS E ACÕES TÉCNICAS A- Notebook não liga ( leds do painel apagados ) 1. Verifique tensões VCA na entrada da Fonte externa e tensões VCC na saída 2. Retire a Bateria e verifique se agora liga , Bateria em curto causa este defeito 3. Conector de entrada VCC no Notebook pode estar quebrado  4. Fusível na entrada da fonte interna pode estar aberto 5. Chipset ponte norte/Contrlador de vídeo na CPU pode estar com solda fria ou danificado , o mesmo aquece bastante em funcionamento e pode causar este defeito 6. Fontes CC/CC internas na CPU podem estar com defeito
PRINCIPAIS DEFEITOS E ACÕES TÉCNICAS B- Notebook  liga , mais não aparece imagem OBS: Verifique os passos 1,2,5 e 6 do defeito anterior 1. Verifique se o Led do HD no painel indica que o S.O. está sendo carregado 2. Verifique se no fundo da Tela de Lcd aparece uma imagem escura , utilize uma lanterna para ajudar a ver esta imagem 3. Ligue um Monitor externo na saída de vídeo analógica do Notebook e verifique se há vídeo OBS:Se houver carregamento do S.O. e imagem no monitor externo indica que há um problema na Tela de Lcd e/ou circuitos de acendimento da Lâmpada de acendimento do Lcd
PRINCIPAIS DEFEITOS E ACÕES TÉCNICAS C- Liga aparece imagem mais não carrega o Sistema Operacional 1. Dê o Boot com CD de diagnóstico e verifique problemas no hardware : Temperatura do Processador , Memórias , Chipsets e Controladores da CPU ( Utilize PCCheck e outros programas de diagnóstico que carregam pelo DOS) 2. Verifique a presença de Vírus no HD 3. Verifique a configuração de Setup e do Sistema Operacional 4. Reinstale e reconfigure o S.O. e Aplicativos do Notebook
PRINCIPAIS DEFEITOS E ACÕES TÉCNICAS D- Carrega o S.O. mais após algum tempo reseta ou trava 1. Verifique se a Fonte externa fornece tensão e corrente suficientes para alimentar o Notebook 2. Retire a Bateria de alimentação e faça testes sem a mesma , anormalidades na Bateria causam este sintoma no Notebook 3. Utilize softwares de diagnóstico , faça a verificação da temperatura interna , desmonte e limpe a passagem de ar do Heat Piper e troque a pasta térmica sobre o Processador
CONTATOS E SUPORTE TÉCNICO Cadastro no Boletim do Clube dos Notebooks  http://www.clubedosnotebooks.com.br/boletimdoclube.html   E-mail e Msn :  [email_address]   Loja virtual :  www.clubedosnotebooks.com.br Tels de contato : (21) 2783-4454 e 8649-5634 Apresentação disponível em  http://www.slideshare.net/marcosjeronimo/aulavoxnotebooks
