Apresentação de Montagem e Manutenção

Montagem e Manutenção de
Computadores

1 Coordenação de Ensino - Duque de Caxias

Eletrônica e Elétrica

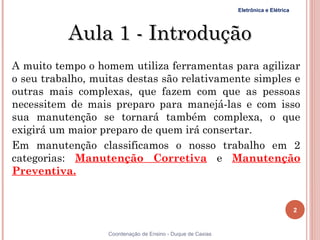

Aula 1 - Introdução
A muito tempo o homem utiliza ferramentas para agilizar
o seu trabalho, muitas destas são relativamente simples e
outras mais complexas, que fazem com que as pessoas
necessitem de mais preparo para manejá-las e com isso
sua manutenção se tornará também complexa, o que
exigirá um maior preparo de quem irá consertar.
Em manutenção classificamos o nosso trabalho em 2
categorias: Manutenção Corretiva e Manutenção
Preventiva.

2

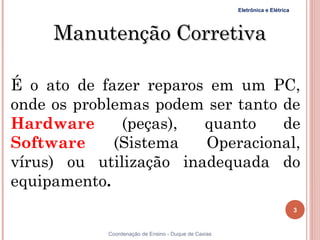

Manutenção Corretiva

É o ato de fazer reparos em um PC,
onde os problemas podem ser tanto de
Hardware (peças), quanto de
Software (Sistema Operacional,
vírus) ou utilização inadequada do
equipamento.
3

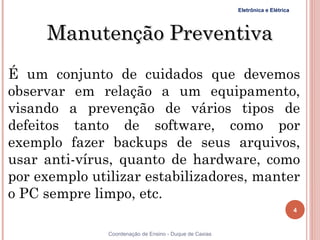

Manutenção Preventiva
É um conjunto de cuidados que devemos
observar em relação a um equipamento,
visando a prevenção de vários tipos de
defeitos tanto de software, como por
exemplo fazer backups de seus arquivos,
usar anti-vírus, quanto de hardware, como
por exemplo utilizar estabilizadores, manter
o PC sempre limpo, etc.
4

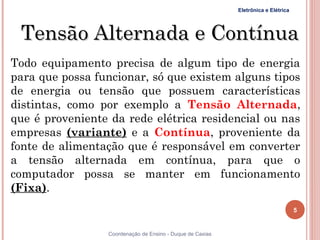

Tensão Alternada e Contínua
Todo equipamento precisa de algum tipo de energia
para que possa funcionar, só que existem alguns tipos
de energia ou tensão que possuem características
distintas, como por exemplo a Tensão Alternada,
que é proveniente da rede elétrica residencial ou nas
empresas (variante) e a Contínua, proveniente da
fonte de alimentação que é responsável em converter
a tensão alternada em contínua, para que o
computador possa se manter em funcionamento
(Fixa).
5

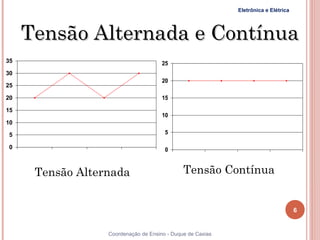

Tensão Alternada e Contínua
35 25
30
20
25

20 15

15
10
10

5 5

0 0

Tensão Alternada Tensão Contínua

6

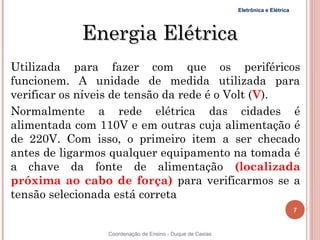

Energia Elétrica
Utilizada para fazer com que os periféricos
funcionem. A unidade de medida utilizada para
verificar os níveis de tensão da rede é o Volt (V).
Normalmente a rede elétrica das cidades é
alimentada com 110V e em outras cuja alimentação é
de 220V. Com isso, o primeiro item a ser checado
antes de ligarmos qualquer equipamento na tomada é
a chave da fonte de alimentação (localizada
próxima ao cabo de força) para verificarmos se a
tensão selecionada está correta
7



Energia Estática
É o modo como o nosso corpo pode reter
energia, por causa do atrito com certos
materiais como lã e o carpete,
principalmente em locais onde é baixa a
umidade do ar, em caso de contato com
certos componentes eletrônicos, eles
podem ser danificados com um simples
toque.
8

Coordenação de Ensino - Duque de Caxias


Algumas dicas para evitarmos esse problema:

oForrar com borracha, tanto o chão como a
bancada dos laboratórios utilizados para a
manutenção de computadores;
oUtilizar pulseira Anti-Estática aterrada a fim de
descarregar a energia;

oTocar em materiais isolantes para que a energia
possa ser descarregada antes de manusear
qualquer equipamento (madeira, isopor, etc). 9

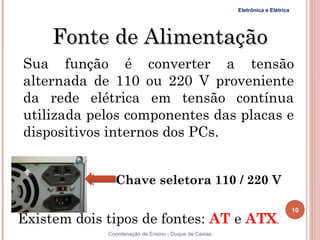

Fonte de Alimentação
Sua função é converter a tensão
alternada de 110 ou 220 V proveniente
da rede elétrica em tensão contínua
utilizada pelos componentes das placas e
dispositivos internos dos PCs.

Chave seletora 110 / 220 V

10
Existem dois tipos de fontes: AT e ATX.

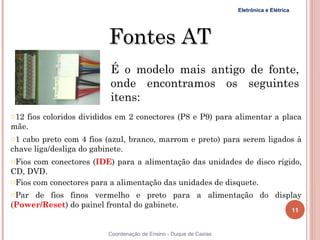

Fontes AT
É o modelo mais antigo de fonte,
onde encontramos os seguintes
itens:
o12 fios coloridos divididos em 2 conectores (P8 e P9) para alimentar a placa
mãe.
o1 cabo preto com 4 fios (azul, branco, marrom e preto) para serem ligados à
chave liga/desliga do gabinete.
oFios com conectores (IDE) para a alimentação das unidades de disco rígido,
CD, DVD.
oFios com conectores para a alimentação das unidades de disquete.
oPar de fios finos vermelho e preto para a alimentação do display
(Power/Reset) do painel frontal do gabinete.
11

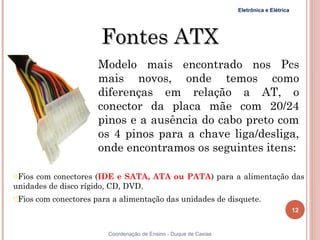

Fontes ATX
Modelo mais encontrado nos Pcs
mais novos, onde temos como
diferenças em relação a AT, o
conector da placa mãe com 20/24
pinos e a ausência do cabo preto com
os 4 pinos para a chave liga/desliga,
onde encontramos os seguintes itens:

oFios com conectores (IDE e SATA, ATA ou PATA) para a alimentação das
unidades de disco rígido, CD, DVD.
oFios com conectores para a alimentação das unidades de disquete.
12



Sistemas de Proteção

São equipamentos utilizados
para proteger o PC de eventuais
ruídos, quedas e picos de
energia.

13

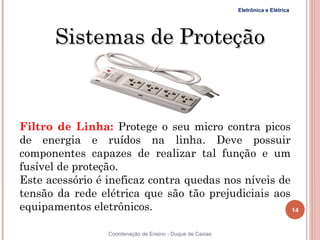

Filtro de Linha: Protege o seu micro contra picos
de energia e ruídos na linha. Deve possuir
componentes capazes de realizar tal função e um
fusível de proteção.
Este acessório é ineficaz contra quedas nos níveis de
tensão da rede elétrica que são tão prejudiciais aos
equipamentos eletrônicos. 14

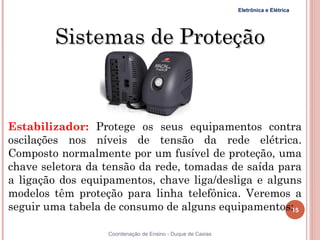

Estabilizador: Protege os seus equipamentos contra
oscilações nos níveis de tensão da rede elétrica.
Composto normalmente por um fusível de proteção, uma
chave seletora da tensão da rede, tomadas de saída para
a ligação dos equipamentos, chave liga/desliga e alguns
modelos têm proteção para linha telefônica. Veremos a

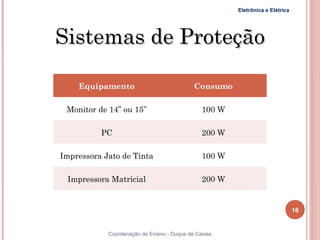

seguir uma tabela de consumo de alguns equipamentos:15




Equipamento Consumo

Monitor de 14” ou 15” 100 W

PC 200 W

Impressora Jato de Tinta 100 W

Impressora Matricial 200 W

16

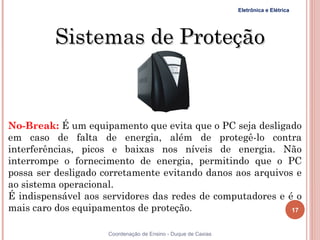

No-Break: É um equipamento que evita que o PC seja desligado
em caso de falta de energia, além de protegê-lo contra
interferências, picos e baixas nos níveis de energia. Não
interrompe o fornecimento de energia, permitindo que o PC
possa ser desligado corretamente evitando danos aos arquivos e
ao sistema operacional.
É indispensável aos servidores das redes de computadores e é o
mais caro dos equipamentos de proteção. 17


Hardware Teórico

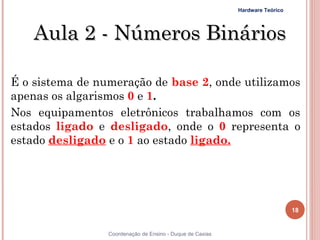

Aula 2 - Números Binários

É o sistema de numeração de base 2, onde utilizamos
apenas os algarismos 0 e 1.
Nos equipamentos eletrônicos trabalhamos com os
estados ligado e desligado, onde o 0 representa o
estado desligado e o 1 ao estado ligado.

18


Hardware Teórico

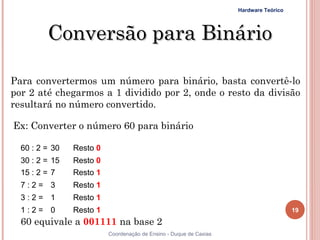

Conversão para Binário

Para convertermos um número para binário, basta convertê-lo
por 2 até chegarmos a 1 dividido por 2, onde o resto da divisão
resultará no número convertido.

Ex: Converter o número 60 para binário

60 : 2 = 30 Resto 0
30 : 2 = 15 Resto 0
15 : 2 = 7 Resto 1
7:2= 3 Resto 1
3:2= 1 Resto 1
1:2= 0 Resto 1 19

60 equivale a 001111 na base 2

Hardware Teórico

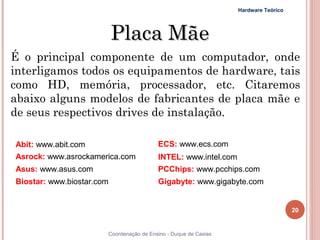

Placa Mãe
É o principal componente de um computador, onde
interligamos todos os equipamentos de hardware, tais
como HD, memória, processador, etc. Citaremos
abaixo alguns modelos de fabricantes de placa mãe e
de seus respectivos drives de instalação.

Abit: www.abit.com ECS: www.ecs.com
Asrock: www.asrockamerica.com INTEL: www.intel.com
Asus: www.asus.com PCChips: www.pcchips.com
Biostar: www.biostar.com Gigabyte: www.gigabyte.com

20

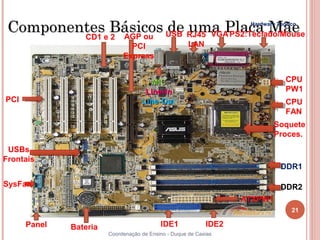

Componentese Básicos USB RJ45 VGA PS2:Teclado/Mouse
CD1 2 AGP ou
de uma Placa Mãe Hardware Teórico

PCI LAN
Express

MIC CPU
Line-In PW1
PCI Line-Out
Line-Ou CPU
FAN
Soquete
Proces.
USBs
Frontais
DDR1

SysFan DDR2
ATXPW1
21

Panel IDE1 IDE2
21 Bateria

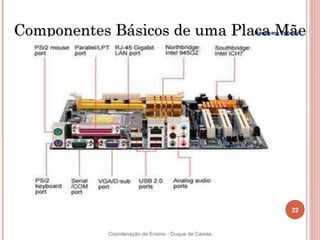

Componentes Básicos de uma Placa Mãe Hardware Teórico

22


Hardware Teórico

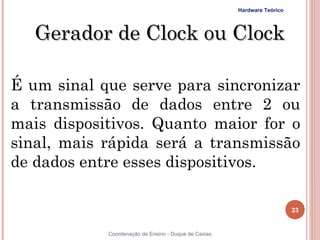

Gerador de Clock ou Clock

É um sinal que serve para sincronizar
a transmissão de dados entre 2 ou
mais dispositivos. Quanto maior for o
sinal, mais rápida será a transmissão
de dados entre esses dispositivos.

23


Hardware Teórico

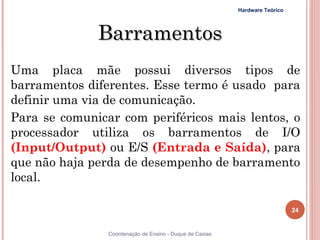

Barramentos
Uma placa mãe possui diversos tipos de
barramentos diferentes. Esse termo é usado para
definir uma via de comunicação.
Para se comunicar com periféricos mais lentos, o
processador utiliza os barramentos de I/O
(Input/Output) ou E/S (Entrada e Saída), para
que não haja perda de desempenho de barramento
local.

24


Hardware Teórico

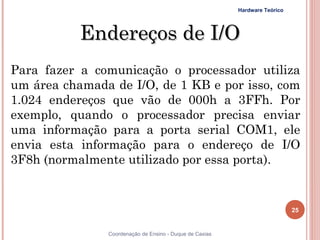

Endereços de I/O
Para fazer a comunicação o processador utiliza
um área chamada de I/O, de 1 KB e por isso, com
1.024 endereços que vão de 000h a 3FFh. Por
exemplo, quando o processador precisa enviar
uma informação para a porta serial COM1, ele
envia esta informação para o endereço de I/O
3F8h (normalmente utilizado por essa porta).

25


Hardware Teórico

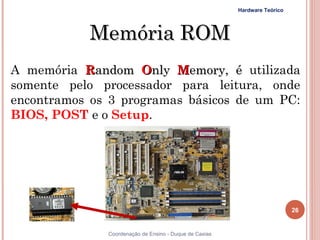

Memória ROM
A memória Random Only Memory, é utilizada
somente pelo processador para leitura, onde
encontramos os 3 programas básicos de um PC:
BIOS, POST e o Setup.

26


Hardware Teórico

BIOS

É o programa responsável
em fazer com que o
processador possa manipular
(controlar) o hardware básico
do micro.
27


Hardware Teórico

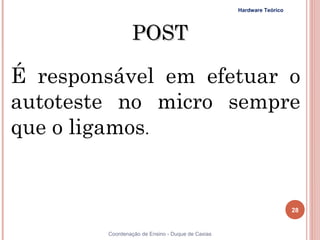

POST

É responsável em efetuar o
autoteste no micro sempre
que o ligamos.

28

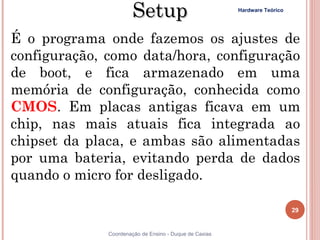

Setup Hardware Teórico

É o programa onde fazemos os ajustes de
configuração, como data/hora, configuração
de boot, e fica armazenado em uma
memória de configuração, conhecida como
CMOS. Em placas antigas ficava em um
chip, nas mais atuais fica integrada ao
chipset da placa, e ambas são alimentadas
por uma bateria, evitando perda de dados
quando o micro for desligado.

29


Hardware Teórico

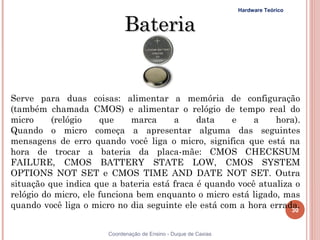

Bateria

Serve para duas coisas: alimentar a memória de configuração
(também chamada CMOS) e alimentar o relógio de tempo real do
micro (relógio que marca a data e a hora).
Quando o micro começa a apresentar alguma das seguintes
mensagens de erro quando você liga o micro, significa que está na
hora de trocar a bateria da placa-mãe: CMOS CHECKSUM
FAILURE, CMOS BATTERY STATE LOW, CMOS SYSTEM
OPTIONS NOT SET e CMOS TIME AND DATE NOT SET. Outra
situação que indica que a bateria está fraca é quando você atualiza o
relógio do micro, ele funciona bem enquanto o micro está ligado, mas
quando você liga o micro no dia seguinte ele está com a hora errada.
30


Hardware Teórico

Soquete do Processador
O Socket ou slot do CPU é um componente
elétrico que se conecta a uma placa de
circuito impresso (PCB) e destina-se à
ligação de um processador. Sua
nomenclatura refere-se ao número de pinos
que o mesmo poderá receber Ex.: PGA 370 -
só admite processadores com 370.

31


Hardware Teórico

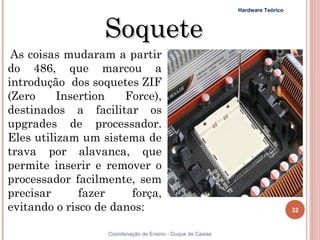

Soquete
As coisas mudaram a partir
do 486, que marcou a
introdução dos soquetes ZIF
(Zero Insertion Force),
destinados a facilitar os
upgrades de processador.
Eles utilizam um sistema de
trava por alavanca, que
permite inserir e remover o
processador facilmente, sem
precisar fazer força,
evitando o risco de danos: 32


Soquete Hardware Teórico

SLOT 2
SLOT 1

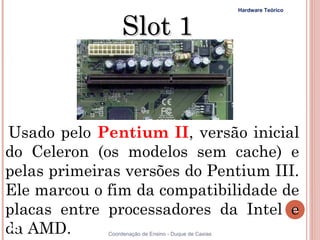

Com exceção do slot 1 usado no Pentium II e do slot A
usado no Athlon original, todos os processadores daí em
diante adotaram o uso de soquetes ZIF, muito embora os
encaixes tenham mudado conforme foram sendo
lançadas novas plataformas. De uma maneira geral a
Intel é a mais afoita por lançar novos encaixes, já que as
mudanças ajudam a popularizar novas tecnologias e,
principalmente, ajudam a vender mais placas e chipsets,
que são a segunda maior fonte de renda da empresa.
Vejamos a seguir os tipos de soquetes existentes no
33
mercado

Soquete 3 Hardware Teórico

Sucessor dos soquetes 1 e 2 usados nas
primeiras placas para 486. A diferença fica
por conta dos processadores suportados: o
soquete 3 suporta todos os 486, além dos
AMD 5×86, Cyrix 5×86 e Pentium
Overdrive, enquanto as placas soquete 1 e
2 suportam apenas até o DX-2 66.
34

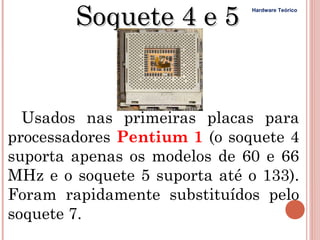

Soquete 4 e 5 Hardware Teórico

Usados nas primeiras placas para
processadores Pentium 1 (o soquete 4
suporta apenas os modelos de 60 e 66
MHz e o soquete 5 suporta até o 133).
Foram rapidamente substituídos pelo
soquete 7.

Hardware Teórico

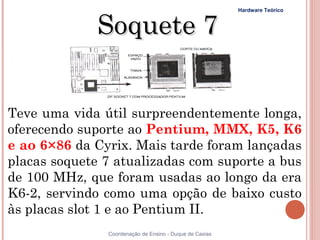

Soquete 7

Teve uma vida útil surpreendentemente longa,
oferecendo suporte ao Pentium, MMX, K5, K6
e ao 6×86 da Cyrix. Mais tarde foram lançadas
placas soquete 7 atualizadas com suporte a bus
de 100 MHz, que foram usadas ao longo da era
K6-2, servindo como uma opção de baixo custo
às placas slot 1 e ao Pentium II.

Hardware Teórico

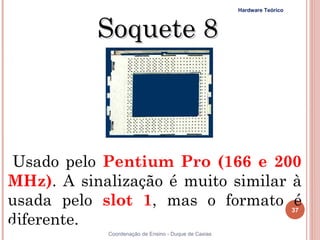

Soquete 8

Usado pelo Pentium Pro (166 e 200
MHz). A sinalização é muito similar à
usada pelo slot 1, mas o formato é 37
diferente.

Hardware Teórico

Slot 1

Usado pelo Pentium II, versão inicial
do Celeron (os modelos sem cache) e
pelas primeiras versões do Pentium III.
Ele marcou o fim da compatibilidade de
placas entre processadores da Intel e 38

da AMD.

Hardware Teórico

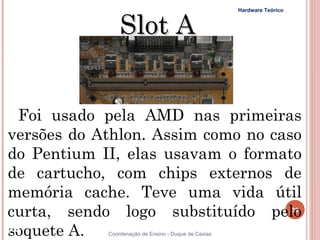

Slot A

Foi usado pela AMD nas primeiras
versões do Athlon. Assim como no caso
do Pentium II, elas usavam o formato
de cartucho, com chips externos de
memória cache. Teve uma vida útil
curta, sendo logo substituído pelo 39

soquete A.

Hardware Teórico

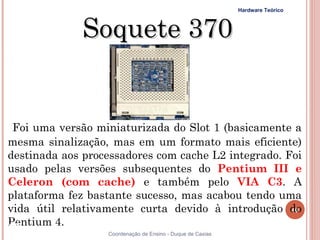

Soquete 370

Foi uma versão miniaturizada do Slot 1 (basicamente a
mesma sinalização, mas em um formato mais eficiente)
destinada aos processadores com cache L2 integrado. Foi
usado pelas versões subsequentes do Pentium III e
Celeron (com cache) e também pelo VIA C3. A
plataforma fez bastante sucesso, mas acabou tendo uma
vida útil relativamente curta devido à introdução do 40

Pentium 4.

Soquete A
Hardware Teórico

Com o lançamento do Athlon Thunderbird (com cache L2
integrado), a AMD tomou um rumo similar ao da Intel e
desenvolveu uma versão miniaturizada do Slot A, dando
origem ao soquete A. Ele teve uma vida útil surpreendente,
sendo usado por todas as versões do Athlon e do Duron, indo
do Thunderbird ao Athlon XP e Sempron (de 32 bits).
Foi substituído apenas com o lançamento do Athlon 64.
41

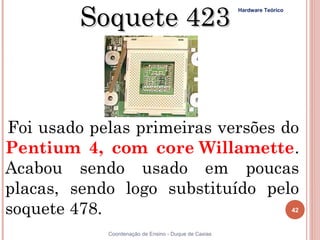

Soquete 423
Hardware Teórico

Foi usado pelas primeiras versões do
Pentium 4, com core Willamette.
Acabou sendo usado em poucas
placas, sendo logo substituído pelo
soquete 478. 42


Hardware Teórico

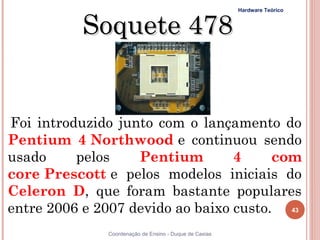

Soquete 478

Foi introduzido junto com o lançamento do
Pentium 4 Northwood e continuou sendo
usado pelos Pentium 4 com
core Prescott e pelos modelos iniciais do
Celeron D, que foram bastante populares
entre 2006 e 2007 devido ao baixo custo. 43

Hardware Teórico

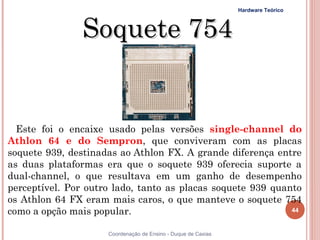

Soquete 754

Este foi o encaixe usado pelas versões single-channel do
Athlon 64 e do Sempron, que conviveram com as placas
soquete 939, destinadas ao Athlon FX. A grande diferença entre
as duas plataformas era que o soquete 939 oferecia suporte a
dual-channel, o que resultava em um ganho de desempenho
perceptível. Por outro lado, tanto as placas soquete 939 quanto
os Athlon 64 FX eram mais caros, o que manteve o soquete 754
como a opção mais popular. 44


Hardware Teórico

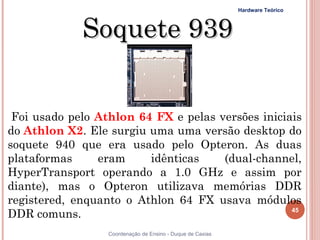

Soquete 939

Foi usado pelo Athlon 64 FX e pelas versões iniciais
do Athlon X2. Ele surgiu uma uma versão desktop do
soquete 940 que era usado pelo Opteron. As duas
plataformas eram idênticas (dual-channel,
HyperTransport operando a 1.0 GHz e assim por
diante), mas o Opteron utilizava memórias DDR
registered, enquanto o Athlon 64 FX usava módulos
DDR comuns. 45


Hardware Teórico

Soquete AM2

O uso do controlador de memória integrado obrigou a AMD a
migrar para um novo soquete com a transição para as memórias
DDR2, já que a pinagem dos módulos é diferente. Isso deu
origem ao soquete AM2 com suporte a DDR2 e dual-channel, que
substituiu tanto o soquete 754 quanto o 939. O primeiro
processador a usá-lo foi o Athlon 64 com Core Orleans e
continuou sendo usado durante a era Athlon X2. As placas AM2
atualizadas para oferecer as tensões corretas podem ser também
usadas em conjunto com o Phenom X3 e X4. 46


Hardware Teórico

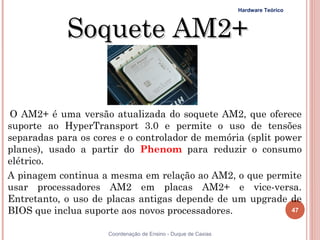

Soquete AM2+

O AM2+ é uma versão atualizada do soquete AM2, que oferece
suporte ao HyperTransport 3.0 e permite o uso de tensões
separadas para os cores e o controlador de memória (split power
planes), usado a partir do Phenom para reduzir o consumo
elétrico.
A pinagem continua a mesma em relação ao AM2, o que permite
usar processadores AM2 em placas AM2+ e vice-versa.
Entretanto, o uso de placas antigas depende de um upgrade de
BIOS que inclua suporte aos novos processadores. 47

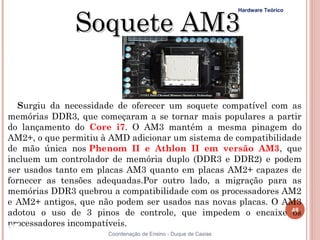

Soquete AM3
Hardware Teórico

Surgiu da necessidade de oferecer um soquete compatível com as
memórias DDR3, que começaram a se tornar mais populares a partir
do lançamento do Core i7. O AM3 mantém a mesma pinagem do
AM2+, o que permitiu à AMD adicionar um sistema de compatibilidade
de mão única nos Phenom II e Athlon II em versão AM3, que
incluem um controlador de memória duplo (DDR3 e DDR2) e podem
ser usados tanto em placas AM3 quanto em placas AM2+ capazes de
fornecer as tensões adequadas.Por outro lado, a migração para as
memórias DDR3 quebrou a compatibilidade com os processadores AM2
e AM2+ antigos, que não podem ser usados nas novas placas. O AM3
adotou o uso de 3 pinos de controle, que impedem o encaixe 48 os
processadores incompatíveis.

Hardware Teórico

Soquete LGA-775

O soquete 775 marcou a migração para o padrão LGA, onde os
pinos foram movidos do processador para o soquete, encurtando
o comprimento das trilhas e permitindo assim o uso de
freqüências ligeiramente mais altas.Com a possível exceção do
antigo soquete 7, o 775 é o soquete de maior longevidade da
Intel. Ele foi introduzido com o lançamento do Pentium 4 com
core Cedar Mill, foi usado durante a era Pentium D e
continuou na ativa durante toda a era Core 2 Duo e Core 2
Quad, sendo aposentado apenas com a introdução do Core i7. 49


Hardware Teórico

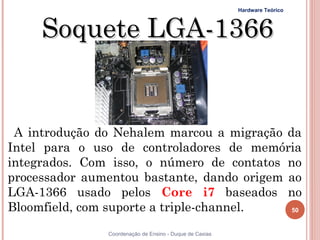

Soquete LGA-1366

A introdução do Nehalem marcou a migração da
Intel para o uso de controladores de memória
integrados. Com isso, o número de contatos no
processador aumentou bastante, dando origem ao
LGA-1366 usado pelos Core i7 baseados no
Bloomfield, com suporte a triple-channel. 50

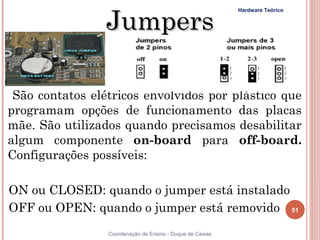

Jumpers
Hardware Teórico

São contatos elétricos envolvidos por plástico que
programam opções de funcionamento das placas
mãe. São utilizados quando precisamos desabilitar
algum componente on-board para off-board.
Configurações possíveis:

ON ou CLOSED: quando o jumper está instalado
OFF ou OPEN: quando o jumper está removido 51

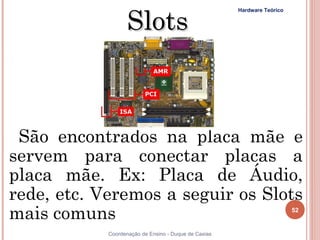

Slots
Hardware Teórico

São encontrados na placa mãe e
servem para conectar placas a
placa mãe. Ex: Placa de Áudio,
rede, etc. Veremos a seguir os Slots
mais comuns 52


Hardware Teórico

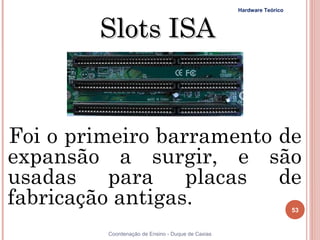

Slots ISA

Foi o primeiro barramento de
expansão a surgir, e são
usadas para placas de
fabricação antigas. 53


Hardware Teórico

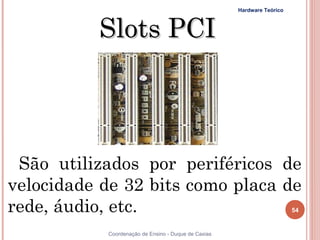

Slots PCI

São utilizados por periféricos de
velocidade de 32 bits como placa de
rede, áudio, etc. 54


Hardware Teórico

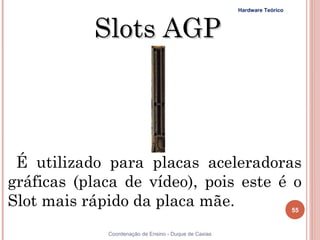

Slots AGP

É utilizado para placas aceleradoras
gráficas (placa de vídeo), pois este é o
Slot mais rápido da placa mãe. 55


Hardware Teórico

Slots AMR
Encontrado normalmente em placas
mãe com fax-modem ou som on-board,
que utilizem tecnologia HSP (Host
Signal Processing). Estes dispositivos
não possuem processamento próprio, ou
seja essa tarefa fica por conta do
processador da placa mãe- o que reduz
o desempenho do micro. 56


Hardware Teórico

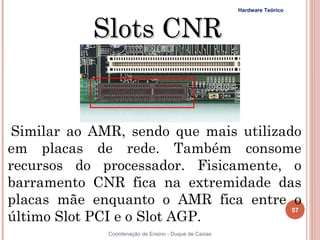

Slots CNR

Similar ao AMR, sendo que mais utilizado
em placas de rede. Também consome
recursos do processador. Fisicamente, o
barramento CNR fica na extremidade das
placas mãe enquanto o AMR fica entre o
57
último Slot PCI e o Slot AGP.

Hardware Teórico

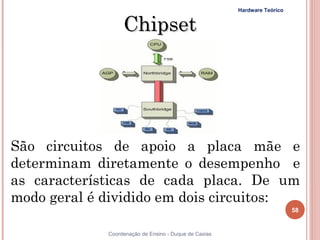

Chipset

São circuitos de apoio a placa mãe e
determinam diretamente o desempenho e
as características de cada placa. De um
modo geral é dividido em dois circuitos:
58


Hardware Teórico

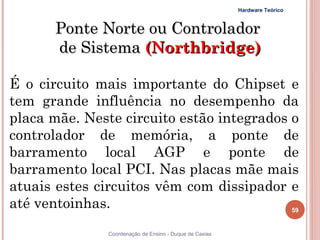

Ponte Norte ou Controlador
de Sistema (Northbridge)

É o circuito mais importante do Chipset e
tem grande influência no desempenho da
placa mãe. Neste circuito estão integrados o
controlador de memória, a ponte de
barramento local AGP e ponte de
barramento local PCI. Nas placas mãe mais
atuais estes circuitos vêm com dissipador e
até ventoinhas. 59


Hardware Teórico

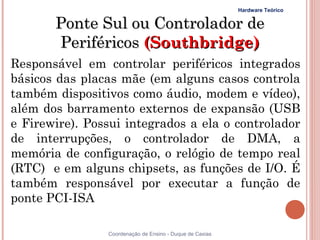

Ponte Sul ou Controlador de
Periféricos (Southbridge)
Responsável em controlar periféricos integrados
básicos das placas mãe (em alguns casos controla
também dispositivos como áudio, modem e vídeo),
além dos barramento externos de expansão (USB
e Firewire). Possui integrados a ela o controlador
de interrupções, o controlador de DMA, a
memória de configuração, o relógio de tempo real
(RTC) e em alguns chipsets, as funções de I/O. É
também responsável por executar a função de
ponte PCI-ISA


Hardware Teórico

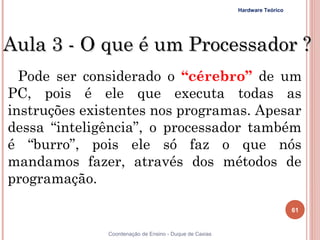

Aula 3 - O que é um Processador ?
Pode ser considerado o “cérebro” de um
PC, pois é ele que executa todas as
instruções existentes nos programas. Apesar
dessa “inteligência”, o processador também
é “burro”, pois ele só faz o que nós
mandamos fazer, através dos métodos de
programação.

61


Hardware Teórico

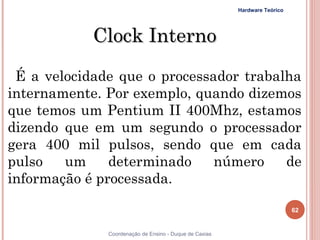

Clock Interno
É a velocidade que o processador trabalha
internamente. Por exemplo, quando dizemos
que temos um Pentium II 400Mhz, estamos
dizendo que em um segundo o processador
gera 400 mil pulsos, sendo que em cada
pulso um determinado número de
informação é processada.

62


Hardware Teórico

Clock Externo

É o clock em que o processador
se comunica com a placa-mãe. O
clock do front side bus

63


Hardware Teórico

Encapsulamento

Correspondente ao artefato que dá
forma física aos chips de memória.
Eis uma breve descrição dos tipos
de encapsulamento mais utilizados
pela indústria:

64


Hardware Teórico

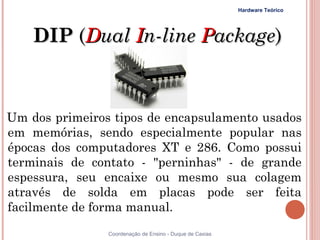

DIP (Dual In-line Package)

Um dos primeiros tipos de encapsulamento usados
em memórias, sendo especialmente popular nas
épocas dos computadores XT e 286. Como possui
terminais de contato - "perninhas" - de grande
espessura, seu encaixe ou mesmo sua colagem
através de solda em placas pode ser feita
facilmente de forma manual.

Hardware Teórico

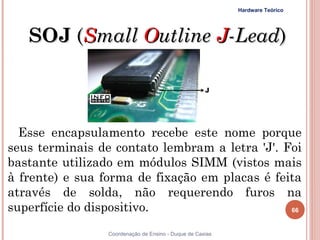

SOJ (Small Outline J-Lead)

Esse encapsulamento recebe este nome porque
seus terminais de contato lembram a letra 'J'. Foi
bastante utilizado em módulos SIMM (vistos mais
à frente) e sua forma de fixação em placas é feita
através de solda, não requerendo furos na
superfície do dispositivo. 66

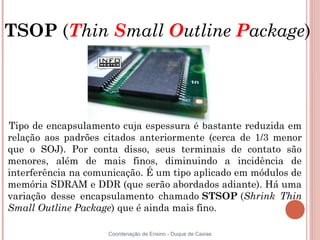

TSOP (Thin Small Outline Package)

Tipo de encapsulamento cuja espessura é bastante reduzida em
relação aos padrões citados anteriormente (cerca de 1/3 menor
que o SOJ). Por conta disso, seus terminais de contato são
menores, além de mais finos, diminuindo a incidência de
interferência na comunicação. É um tipo aplicado em módulos de
memória SDRAM e DDR (que serão abordados adiante). Há uma
variação desse encapsulamento chamado STSOP (Shrink Thin
Small Outline Package) que é ainda mais fino.


Hardware Teórico

Primeiros Processadores
Os soquetes 286 eram bem simples. Para remoção
do processador, era necessária a utilização de uma
chave de fenda. Nos processadores 386DX, isso ainda
acontecia - o processador 386SX por outro lado, era
soldado diretamente na placa sem soquete, e não podia
ser substituído. Apenas com o aparecimento da família
486 é que surgiu o tipo de soquete que utilizava uma
espécie de alavanca para o travamento do processador,
tornando o processo de substituição dos processadores
muito mais rápido e seguro. Iremos falar em seguida
sobre cada um dos tipos de processadores existentes no
mercado e seus respectivos fabricantes:
68

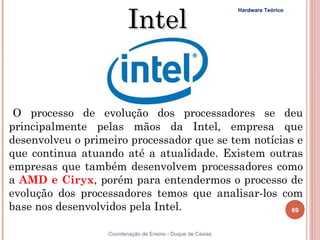

Intel
Hardware Teórico

O processo de evolução dos processadores se deu
principalmente pelas mãos da Intel, empresa que
desenvolveu o primeiro processador que se tem notícias e
que continua atuando até a atualidade. Existem outras
empresas que também desenvolvem processadores como
a AMD e Ciryx, porém para entendermos o processo de
evolução dos processadores temos que analisar-los com
base nos desenvolvidos pela Intel. 69

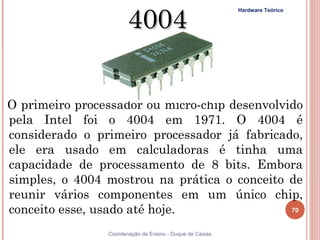

4004
Hardware Teórico

O primeiro processador ou micro-chip desenvolvido
pela Intel foi o 4004 em 1971. O 4004 é
considerado o primeiro processador já fabricado,
ele era usado em calculadoras é tinha uma
capacidade de processamento de 8 bits. Embora
simples, o 4004 mostrou na prática o conceito de
reunir vários componentes em um único chip,
conceito esse, usado até hoje. 70

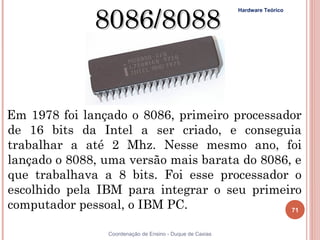

8086/8088
Hardware Teórico

Em 1978 foi lançado o 8086, primeiro processador
de 16 bits da Intel a ser criado, e conseguia
trabalhar a até 2 Mhz. Nesse mesmo ano, foi
lançado o 8088, uma versão mais barata do 8086, e
que trabalhava a 8 bits. Foi esse processador o
escolhido pela IBM para integrar o seu primeiro
computador pessoal, o IBM PC. 71


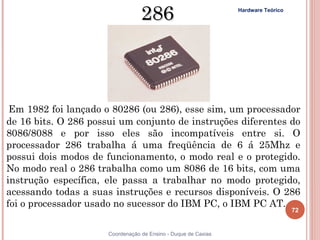

286 Hardware Teórico

Em 1982 foi lançado o 80286 (ou 286), esse sim, um processador
de 16 bits. O 286 possui um conjunto de instruções diferentes do
8086/8088 e por isso eles são incompatíveis entre si. O
processador 286 trabalha á uma freqüência de 6 á 25Mhz e
possui dois modos de funcionamento, o modo real e o protegido.
No modo real o 286 trabalha como um 8086 de 16 bits, com uma
instrução específica, ele passa a trabalhar no modo protegido,
acessando todas a suas instruções e recursos disponíveis. O 286
foi o processador usado no sucessor do IBM PC, o IBM PC AT.
72

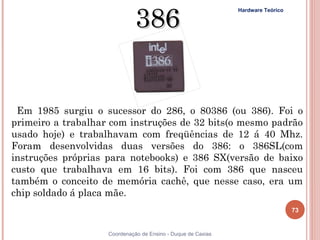

386
Hardware Teórico

Em 1985 surgiu o sucessor do 286, o 80386 (ou 386). Foi o
primeiro a trabalhar com instruções de 32 bits(o mesmo padrão
usado hoje) e trabalhavam com freqüências de 12 á 40 Mhz.
Foram desenvolvidas duas versões do 386: o 386SL(com
instruções próprias para notebooks) e 386 SX(versão de baixo
custo que trabalhava em 16 bits). Foi com 386 que nasceu
também o conceito de memória cachê, que nesse caso, era um
chip soldado á placa mãe.
73


486
Hardware Teórico

O 486 foi lançado em 1987. Ele trabalhava á uma freqüência de
16 á 100Mhz também a 32 bits. O 486 foi o primeiro á trazer
memória cache integrada no próprio chip do processador,
memória essa de 8Kbytes. Ele trazia também(versão DX) um co-
processador matemático integrado denominado FPU (Float
Point Unit – Unidade de Ponto Flutuante). A partir do 486, os
processadores começaram a trabalhar com a multiplicação de
clock para poderem acessar os outros recursos da Placa-Mãe,
visto que essa(e também os dispositivos) já não acompanhavam
74
a freqüência do processador

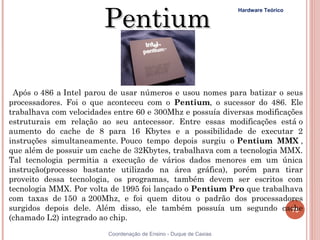

Pentium
Hardware Teórico

Após o 486 a Intel parou de usar números e usou nomes para batizar o seus
processadores. Foi o que aconteceu com o Pentium, o sucessor do 486. Ele
trabalhava com velocidades entre 60 e 300Mhz e possuía diversas modificações
estruturais em relação ao seu antecessor. Entre essas modificações está o
aumento do cache de 8 para 16 Kbytes e a possibilidade de executar 2
instruções simultaneamente. Pouco tempo depois surgiu o Pentium MMX ,
que além de possuir um cache de 32Kbytes, trabalhava com a tecnologia MMX.
Tal tecnologia permitia a execução de vários dados menores em um única
instrução(processo bastante utilizado na área gráfica), porém para tirar
proveito dessa tecnologia, os programas, também devem ser escritos com
tecnologia MMX. Por volta de 1995 foi lançado o Pentium Pro que trabalhava
com taxas de 150 a 200Mhz, e foi quem ditou o padrão dos processadores
surgidos depois dele. Além disso, ele também possuía um segundo cache 75
(chamado L2) integrado ao chip.

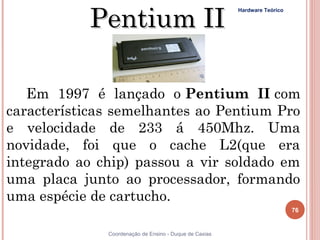

Pentium II
Hardware Teórico

Em 1997 é lançado o Pentium II com
características semelhantes ao Pentium Pro
e velocidade de 233 á 450Mhz. Uma
novidade, foi que o cache L2(que era
integrado ao chip) passou a vir soldado em
uma placa junto ao processador, formando
uma espécie de cartucho.
76

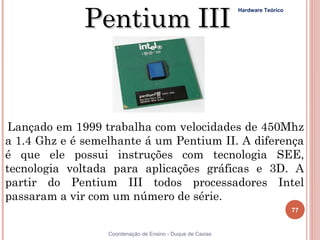

Pentium III
Hardware Teórico

Lançado em 1999 trabalha com velocidades de 450Mhz
a 1.4 Ghz e é semelhante á um Pentium II. A diferença
é que ele possui instruções com tecnologia SEE,
tecnologia voltada para aplicações gráficas e 3D. A
partir do Pentium III todos processadores Intel
passaram a vir com um número de série.
77

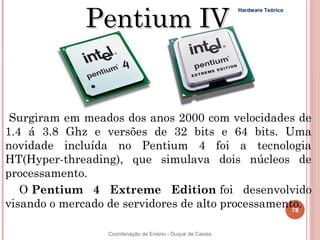

Pentium IV
Hardware Teórico

Surgiram em meados dos anos 2000 com velocidades de
1.4 á 3.8 Ghz e versões de 32 bits e 64 bits. Uma
novidade incluída no Pentium 4 foi a tecnologia
HT(Hyper-threading), que simulava dois núcleos de
processamento.
O Pentium 4 Extreme Edition foi desenvolvido
visando o mercado de servidores de alto processamento.
78

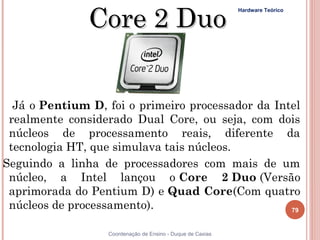

Core 2 Duo
Hardware Teórico

Já o Pentium D, foi o primeiro processador da Intel
realmente considerado Dual Core, ou seja, com dois
núcleos de processamento reais, diferente da
tecnologia HT, que simulava tais núcleos.
Seguindo a linha de processadores com mais de um
núcleo, a Intel lançou o Core 2 Duo (Versão
aprimorada do Pentium D) e Quad Core(Com quatro
núcleos de processamento). 79

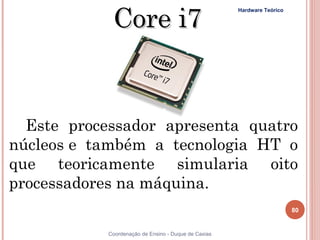

Core i7
Hardware Teórico

Este processador apresenta quatro
núcleos e também a tecnologia HT o
que teoricamente simularia oito
processadores na máquina.
80

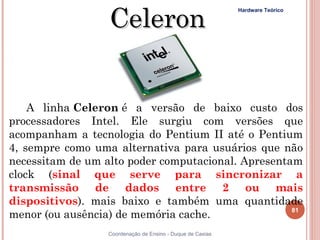

Celeron
Hardware Teórico

A linha Celeron é a versão de baixo custo dos
processadores Intel. Ele surgiu com versões que
acompanham a tecnologia do Pentium II até o Pentium
4, sempre como uma alternativa para usuários que não
necessitam de um alto poder computacional. Apresentam
clock (sinal que serve para sincronizar a
transmissão de dados entre 2 ou mais
dispositivos). mais baixo e também uma quantidade
81
menor (ou ausência) de memória cache.

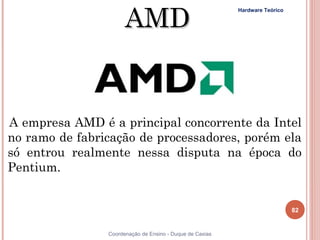

AMD
Hardware Teórico

A empresa AMD é a principal concorrente da Intel
no ramo de fabricação de processadores, porém ela
só entrou realmente nessa disputa na época do
Pentium.

82

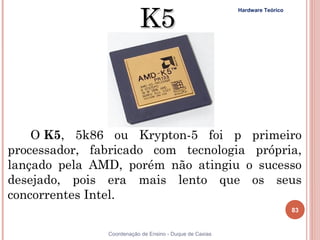

K5
Hardware Teórico

O K5, 5k86 ou Krypton-5 foi p primeiro
processador, fabricado com tecnologia própria,
lançado pela AMD, porém não atingiu o sucesso
desejado, pois era mais lento que os seus
concorrentes Intel.
83

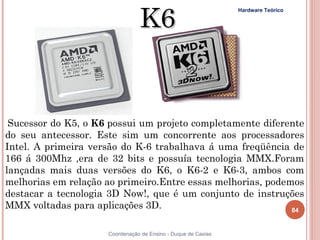

K6
Hardware Teórico

Sucessor do K5, o K6 possui um projeto completamente diferente
do seu antecessor. Este sim um concorrente aos processadores
Intel. A primeira versão do K-6 trabalhava á uma freqüência de
166 á 300Mhz ,era de 32 bits e possuía tecnologia MMX.Foram
lançadas mais duas versões do K6, o K6-2 e K6-3, ambos com
melhorias em relação ao primeiro.Entre essas melhorias, podemos
destacar a tecnologia 3D Now!, que é um conjunto de instruções
MMX voltadas para aplicações 3D. 84

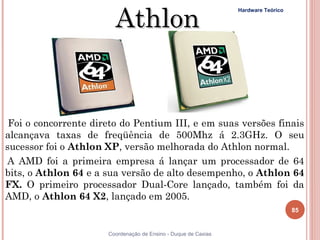

Athlon
Hardware Teórico

Foi o concorrente direto do Pentium III, e em suas versões finais
alcançava taxas de freqüência de 500Mhz á 2.3GHz. O seu
sucessor foi o Athlon XP, versão melhorada do Athlon normal.
A AMD foi a primeira empresa á lançar um processador de 64
bits, o Athlon 64 e a sua versão de alto desempenho, o Athlon 64
FX. O primeiro processador Dual-Core lançado, também foi da
AMD, o Athlon 64 X2, lançado em 2005.
85


Duron / Sempron
Hardware Teórico

A linha de processadores Duron pode ser comparada aos
processadores Celeron. Eles são uma versão de baixo custo da
AMD, e assim como os Celeron possuem restrições em
comparação com seus “irmãos maiores” (Athlon).

Os processadores Sempron são a evolução dos Duron, porém
também de baixo custo. Ele possui versões de 32 bits e também
uma versão de 64 bits. 86

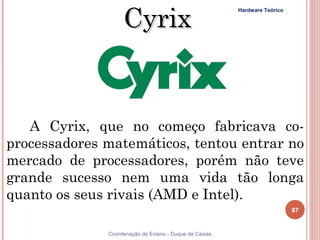

Cyrix
Hardware Teórico

A Cyrix, que no começo fabricava co-
processadores matemáticos, tentou entrar no
mercado de processadores, porém não teve
grande sucesso nem uma vida tão longa
quanto os seus rivais (AMD e Intel).
87

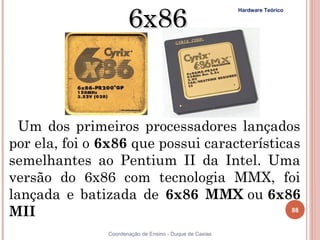

6x86
Hardware Teórico

Um dos primeiros processadores lançados
por ela, foi o 6x86 que possui características
semelhantes ao Pentium II da Intel. Uma
versão do 6x86 com tecnologia MMX, foi
lançada e batizada de 6x86 MMX ou 6x86
MII 88

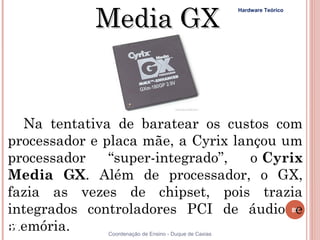

Media GX
Hardware Teórico

Na tentativa de baratear os custos com
processador e placa mãe, a Cyrix lançou um
processador “super-integrado”, o Cyrix
Media GX. Além de processador, o GX,
fazia as vezes de chipset, pois trazia
integrados controladores PCI de áudio 89 e
memória.

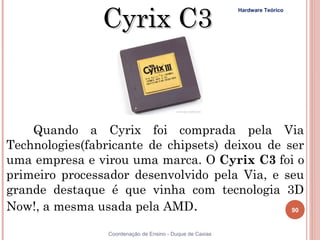

Cyrix C3
Hardware Teórico

Quando a Cyrix foi comprada pela Via
Technologies(fabricante de chipsets) deixou de ser
uma empresa e virou uma marca. O Cyrix C3 foi o
primeiro processador desenvolvido pela Via, e seu
grande destaque é que vinha com tecnologia 3D
Now!, a mesma usada pela AMD. 90


Hardware Teórico

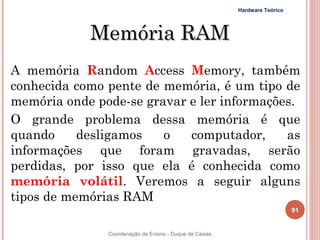

Memória RAM
A memória Random Access Memory, também
conhecida como pente de memória, é um tipo de
memória onde pode-se gravar e ler informações.
O grande problema dessa memória é que
quando desligamos o computador, as
informações que foram gravadas, serão
perdidas, por isso que ela é conhecida como
memória volátil. Veremos a seguir alguns
tipos de memórias RAM
91


Hardware Teórico

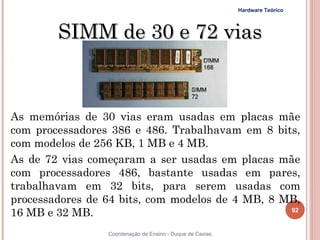

SIMM de 30 e 72 vias

As memórias de 30 vias eram usadas em placas mãe
com processadores 386 e 486. Trabalhavam em 8 bits,
com modelos de 256 KB, 1 MB e 4 MB.
As de 72 vias começaram a ser usadas em placas mãe
com processadores 486, bastante usadas em pares,
trabalhavam em 32 bits, para serem usadas com
processadores de 64 bits, com modelos de 4 MB, 8 MB,
16 MB e 32 MB. 92


Hardware Teórico

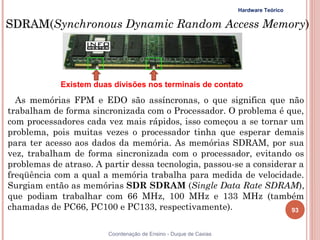

SDRAM(Synchronous Dynamic Random Access Memory)
SDRAM

Existem duas divisões nos terminais de contato
As memórias FPM e EDO são assíncronas, o que significa que não
trabalham de forma sincronizada com o Processador. O problema é que,
com processadores cada vez mais rápidos, isso começou a se tornar um
problema, pois muitas vezes o processador tinha que esperar demais
para ter acesso aos dados da memória. As memórias SDRAM, por sua
vez, trabalham de forma sincronizada com o processador, evitando os
problemas de atraso. A partir dessa tecnologia, passou-se a considerar a
freqüência com a qual a memória trabalha para medida de velocidade.
Surgiam então as memórias SDR SDRAM (Single Data Rate SDRAM),
que podiam trabalhar com 66 MHz, 100 MHz e 133 MHz (também
chamadas de PC66, PC100 e PC133, respectivamente). 93


Hardware Teórico

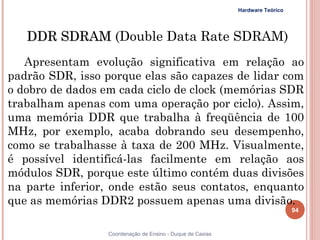

DDR SDRAM (Double Data Rate SDRAM)
Apresentam evolução significativa em relação ao
padrão SDR, isso porque elas são capazes de lidar com
o dobro de dados em cada ciclo de clock (memórias SDR
trabalham apenas com uma operação por ciclo). Assim,
uma memória DDR que trabalha à freqüência de 100
MHz, por exemplo, acaba dobrando seu desempenho,
como se trabalhasse à taxa de 200 MHz. Visualmente,
é possível identificá-las facilmente em relação aos
módulos SDR, porque este último contém duas divisões
na parte inferior, onde estão seus contatos, enquanto
que as memórias DDR2 possuem apenas uma divisão.
94

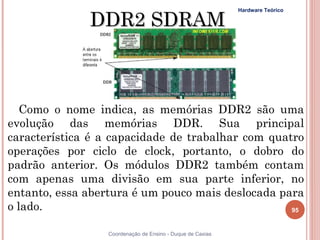

DDR2 SDRAM
Hardware Teórico

Como o nome indica, as memórias DDR2 são uma
evolução das memórias DDR. Sua principal
característica é a capacidade de trabalhar com quatro
operações por ciclo de clock, portanto, o dobro do
padrão anterior. Os módulos DDR2 também contam
com apenas uma divisão em sua parte inferior, no
entanto, essa abertura é um pouco mais deslocada para
o lado. 95


Hardware Teórico

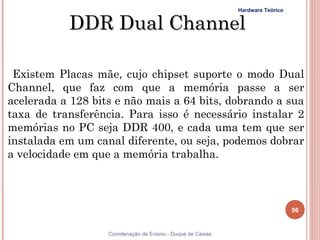

DDR Dual Channel

Existem Placas mãe, cujo chipset suporte o modo Dual
Channel, que faz com que a memória passe a ser
acelerada a 128 bits e não mais a 64 bits, dobrando a sua
taxa de transferência. Para isso é necessário instalar 2
memórias no PC seja DDR 400, e cada uma tem que ser
instalada em um canal diferente, ou seja, podemos dobrar
a velocidade em que a memória trabalha.

96

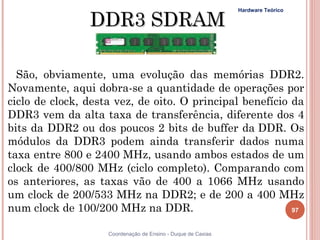

DDR3 SDRAM
Hardware Teórico

São, obviamente, uma evolução das memórias DDR2.
Novamente, aqui dobra-se a quantidade de operações por
ciclo de clock, desta vez, de oito. O principal benefício da
DDR3 vem da alta taxa de transferência, diferente dos 4
bits da DDR2 ou dos poucos 2 bits de buffer da DDR. Os
módulos da DDR3 podem ainda transferir dados numa
taxa entre 800 e 2400 MHz, usando ambos estados de um
clock de 400/800 MHz (ciclo completo). Comparando com
os anteriores, as taxas vão de 400 a 1066 MHz usando
um clock de 200/533 MHz na DDR2; e de 200 a 400 MHz
num clock de 100/200 MHz na DDR. 97

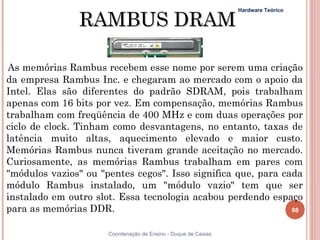

RAMBUS DRAM
Hardware Teórico

As memórias Rambus recebem esse nome por serem uma criação
da empresa Rambus Inc. e chegaram ao mercado com o apoio da
Intel. Elas são diferentes do padrão SDRAM, pois trabalham
apenas com 16 bits por vez. Em compensação, memórias Rambus
trabalham com freqüência de 400 MHz e com duas operações por
ciclo de clock. Tinham como desvantagens, no entanto, taxas de
latência muito altas, aquecimento elevado e maior custo.
Memórias Rambus nunca tiveram grande aceitação no mercado.
Curiosamente, as memórias Rambus trabalham em pares com
"módulos vazios" ou "pentes cegos". Isso significa que, para cada
módulo Rambus instalado, um "módulo vazio" tem que ser
instalado em outro slot. Essa tecnologia acabou perdendo espaço
para as memórias DDR. 98

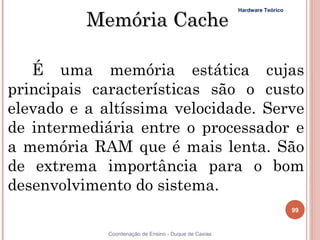

Memória Cache
Hardware Teórico

É uma memória estática cujas
principais características são o custo
elevado e a altíssima velocidade. Serve
de intermediária entre o processador e
a memória RAM que é mais lenta. São
de extrema importância para o bom
desenvolvimento do sistema.
99


Hardware Teórico

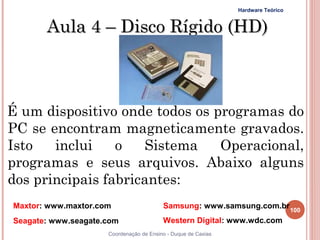

Aula 4 – Disco Rígido (HD)

É um dispositivo onde todos os programas do
PC se encontram magneticamente gravados.
Isto inclui o Sistema Operacional,
programas e seus arquivos. Abaixo alguns
dos principais fabricantes:
Maxtor: www.maxtor.com Samsung: www.samsung.com.br 100
Seagate: www.seagate.com Western Digital: www.wdc.com

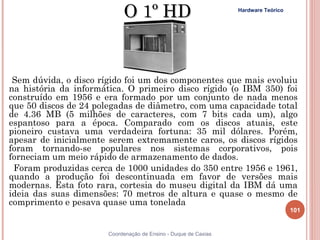

O 1º HD Hardware Teórico

Sem dúvida, o disco rígido foi um dos componentes que mais evoluiu
na história da informática. O primeiro disco rígido (o IBM 350) foi
construído em 1956 e era formado por um conjunto de nada menos
que 50 discos de 24 polegadas de diâmetro, com uma capacidade total
de 4.36 MB (5 milhões de caracteres, com 7 bits cada um), algo
espantoso para a época. Comparado com os discos atuais, este
pioneiro custava uma verdadeira fortuna: 35 mil dólares. Porém,
apesar de inicialmente serem extremamente caros, os discos rígidos
foram tornando-se populares nos sistemas corporativos, pois
forneciam um meio rápido de armazenamento de dados.
Foram produzidas cerca de 1000 unidades do 350 entre 1956 e 1961,
quando a produção foi descontinuada em favor de versões mais
modernas. Esta foto rara, cortesia do museu digital da IBM dá uma
ideia das suas dimensões: 70 metros de altura e quase o mesmo de
comprimento e pesava quase uma tonelada
101


Hardware Teórico

Estrutura de um Disco Rígido (HD)

Basicamente as informações são
armazenadas em Trilhas e Setores, onde
as trilhas são as “Linhas” e os setores são as
“Colunas”. 102


Hardware Teórico

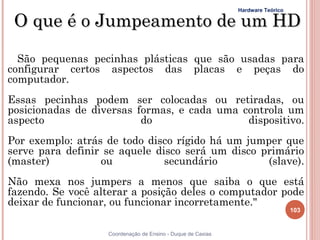

O que é o Jumpeamento de um HD

São pequenas pecinhas plásticas que são usadas para
configurar certos aspectos das placas e peças do
computador.
Essas pecinhas podem ser colocadas ou retiradas, ou
posicionadas de diversas formas, e cada uma controla um
aspecto do dispositivo.
Por exemplo: atrás de todo disco rígido há um jumper que
serve para definir se aquele disco será um disco primário
(master) ou secundário (slave).
Não mexa nos jumpers a menos que saiba o que está
fazendo. Se você alterar a posição deles o computador pode
deixar de funcionar, ou funcionar incorretamente."
103


Hardware Teórico

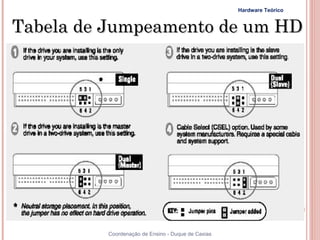

Tabela de Jumpeamento de um HD

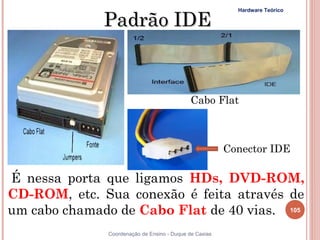

Padrão IDE
Hardware Teórico

Cabo Flat

Conector IDE

É nessa porta que ligamos HDs, DVD-ROM,
CD-ROM, etc. Sua conexão é feita através de
um cabo chamado de Cabo Flat de 40 vias. 105

Hardware Teórico

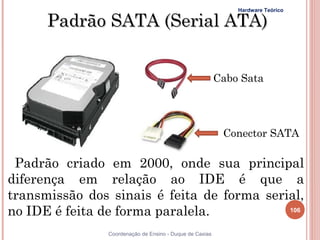

Padrão SATA (Serial ATA)

Cabo Sata

Conector SATA

Padrão criado em 2000, onde sua principal
diferença em relação ao IDE é que a
transmissão dos sinais é feita de forma serial,
no IDE é feita de forma paralela. 106


Hardware Teórico

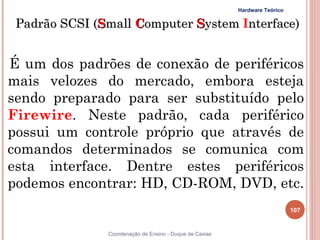

Padrão SCSI (Small Computer System Interface)

É um dos padrões de conexão de periféricos
mais velozes do mercado, embora esteja
sendo preparado para ser substituído pelo
Firewire. Neste padrão, cada periférico
possui um controle próprio que através de
comandos determinados se comunica com
esta interface. Dentre estes periféricos
podemos encontrar: HD, CD-ROM, DVD, etc.
107


Hardware Teórico

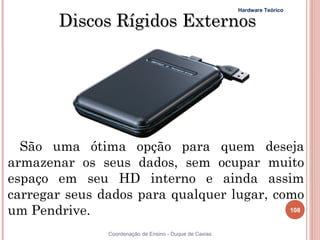

Discos Rígidos Externos

São uma ótima opção para quem deseja
armazenar os seus dados, sem ocupar muito
espaço em seu HD interno e ainda assim
carregar seus dados para qualquer lugar, como
um Pendrive. 108


Hardware Teórico

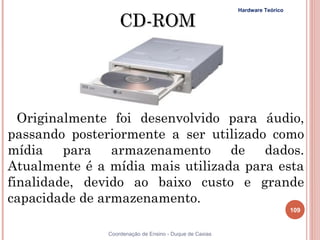

CD-ROM

Originalmente foi desenvolvido para áudio,
passando posteriormente a ser utilizado como
mídia para armazenamento de dados.
Atualmente é a mídia mais utilizada para esta
finalidade, devido ao baixo custo e grande
capacidade de armazenamento.
109


Hardware Teórico

DVD-ROM

É uma evolução do CD, com capacidade de
armazenamento bem maior. Sua principal
diferença em relação ao CD-ROM é que ele lê
e grava CD e DVD, enquanto o CD-ROM só lê
e grava CDs.
110


Hardware Teórico

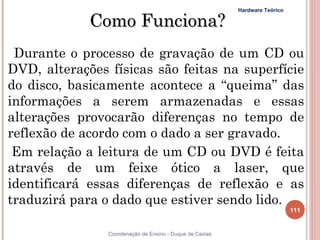

Como Funciona?
Durante o processo de gravação de um CD ou
DVD, alterações físicas são feitas na superfície
do disco, basicamente acontece a “queima” das
informações a serem armazenadas e essas
alterações provocarão diferenças no tempo de
reflexão de acordo com o dado a ser gravado.
Em relação a leitura de um CD ou DVD é feita
através de um feixe ótico a laser, que
identificará essas diferenças de reflexão e as
traduzirá para o dado que estiver sendo lido.
111


Hardware Teórico

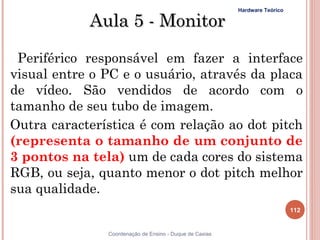

Aula 5 - Monitor

Periférico responsável em fazer a interface
visual entre o PC e o usuário, através da placa
de vídeo. São vendidos de acordo com o
tamanho de seu tubo de imagem.
Outra característica é com relação ao dot pitch
(representa o tamanho de um conjunto de
3 pontos na tela) um de cada cores do sistema
RGB, ou seja, quanto menor o dot pitch melhor
sua qualidade.
112


Hardware Teórico

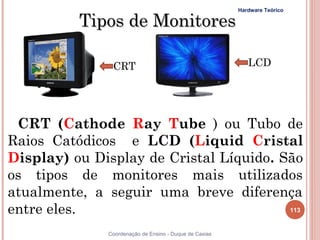

Tipos de Monitores

CRT LCD

CRT (Cathode Ray Tube ) ou Tubo de
Raios Catódicos e LCD (Liquid Cristal
Display) ou Display de Cristal Líquido. São
os tipos de monitores mais utilizados
atualmente, a seguir uma breve diferença
entre eles. 113


Hardware Teórico

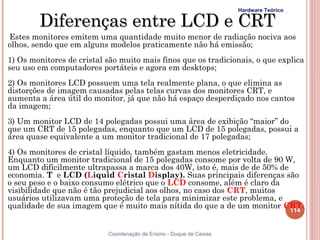

Diferenças entre LCD e CRT
Estes monitores emitem uma quantidade muito menor de radiação nociva aos
olhos, sendo que em alguns modelos praticamente não há emissão;
1) Os monitores de cristal são muito mais finos que os tradicionais, o que explica
seu uso em computadores portáteis e agora em desktops;
2) Os monitores LCD possuem uma tela realmente plana, o que elimina as
distorções de imagem causadas pelas telas curvas dos monitores CRT, e
aumenta a área útil do monitor, já que não há espaço desperdiçado nos cantos
da imagem;
3) Um monitor LCD de 14 polegadas possui uma área de exibição “maior” do
que um CRT de 15 polegadas, enquanto que um LCD de 15 polegadas, possui a
área quase equivalente a um monitor tradicional de 17 polegadas;
4) Os monitores de cristal líquido, também gastam menos eletricidade.
Enquanto um monitor tradicional de 15 polegadas consome por volta de 90 W,
um LCD dificilmente ultrapassa a marca dos 40W, isto é, mais de de 50% de
economia. T e LCD (Liquid Cristal Display). Suas principais diferenças são
o seu peso e o baixo consumo elétrico que o LCD consome, além é claro da
visibilidade que não é tão prejudicial aos olhos, no caso dos CRT, muitos
usuários utilizavam uma proteção de tela para minimizar este problema, e
qualidade de sua imagem que é muito mais nítida do que a de um monitor CRT.
114


Hardware Teórico

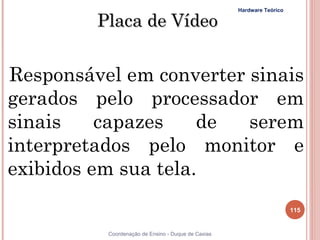

Placa de Vídeo

Responsável em converter sinais
gerados pelo processador em
sinais capazes de serem
interpretados pelo monitor e
exibidos em sua tela.
115


Hardware Teórico

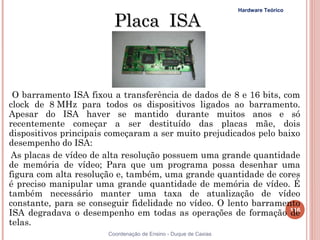

Placa ISA

O barramento ISA fixou a transferência de dados de 8 e 16 bits, com
clock de 8 MHz para todos os dispositivos ligados ao barramento.
Apesar do ISA haver se mantido durante muitos anos e só
recentemente começar a ser destituído das placas mãe, dois
dispositivos principais começaram a ser muito prejudicados pelo baixo
desempenho do ISA:
As placas de vídeo de alta resolução possuem uma grande quantidade
de memória de vídeo; Para que um programa possa desenhar uma
figura com alta resolução e, também, uma grande quantidade de cores
é preciso manipular uma grande quantidade de memória de vídeo. É
também necessário manter uma taxa de atualização de vídeo
constante, para se conseguir fidelidade no vídeo. O lento barramento
ISA degradava o desempenho em todas as operações de formação 116 de
telas.

Hardware Teórico

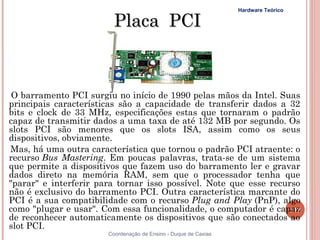

Placa PCI

O barramento PCI surgiu no início de 1990 pelas mãos da Intel. Suas
principais características são a capacidade de transferir dados a 32
bits e clock de 33 MHz, especificações estas que tornaram o padrão
capaz de transmitir dados a uma taxa de até 132 MB por segundo. Os
slots PCI são menores que os slots ISA, assim como os seus
dispositivos, obviamente.
Mas, há uma outra característica que tornou o padrão PCI atraente: o
recurso Bus Mastering. Em poucas palavras, trata-se de um sistema
que permite a dispositivos que fazem uso do barramento ler e gravar
dados direto na memória RAM, sem que o processador tenha que
"parar" e interferir para tornar isso possível. Note que esse recurso
não é exclusivo do barramento PCI. Outra característica marcante do
PCI é a sua compatibilidade com o recurso Plug and Play (PnP), algo
como "plugar e usar". Com essa funcionalidade, o computador é capaz117
de reconhecer automaticamente os dispositivos que são conectados ao
slot PCI.

Hardware Teórico

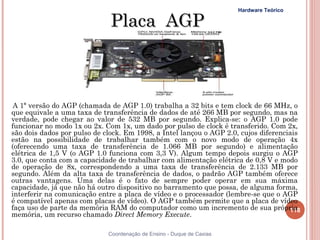

Placa AGP

A 1ª versão do AGP (chamada de AGP 1.0) trabalha a 32 bits e tem clock de 66 MHz, o
que equivale a uma taxa de transferência de dados de até 266 MB por segundo, mas na
verdade, pode chegar ao valor de 532 MB por segundo. Explica-se: o AGP 1.0 pode
funcionar no modo 1x ou 2x. Com 1x, um dado por pulso de clock é transferido. Com 2x,
são dois dados por pulso de clock. Em 1998, a Intel lançou o AGP 2.0, cujos diferenciais
estão na possibilidade de trabalhar também com o novo modo de operação 4x
(oferecendo uma taxa de transferência de 1.066 MB por segundo) e alimentação
elétrica de 1,5 V (o AGP 1.0 funciona com 3,3 V). Algum tempo depois surgiu o AGP
3.0, que conta com a capacidade de trabalhar com alimentação elétrica de 0,8 V e modo
de operação de 8x, correspondendo a uma taxa de transferência de 2.133 MB por
segundo. Além da alta taxa de transferência de dados, o padrão AGP também oferece
outras vantagens. Uma delas é o fato de sempre poder operar em sua máxima
capacidade, já que não há outro dispositivo no barramento que possa, de alguma forma,
interferir na comunicação entre a placa de vídeo e o processador (lembre-se que o AGP
é compatível apenas com placas de vídeo). O AGP também permite que a placa de vídeo
faça uso de parte da memória RAM do computador como um incremento de sua própria 118
memória, um recurso chamado Direct Memory Execute.


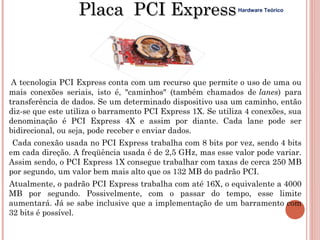

Placa PCI Express Hardware Teórico

A tecnologia PCI Express conta com um recurso que permite o uso de uma ou
mais conexões seriais, isto é, "caminhos" (também chamados de lanes) para
transferência de dados. Se um determinado dispositivo usa um caminho, então
diz-se que este utiliza o barramento PCI Express 1X. Se utiliza 4 conexões, sua
denominação é PCI Express 4X e assim por diante. Cada lane pode ser
bidirecional, ou seja, pode receber e enviar dados.
Cada conexão usada no PCI Express trabalha com 8 bits por vez, sendo 4 bits
em cada direção. A freqüência usada é de 2,5 GHz, mas esse valor pode variar.
Assim sendo, o PCI Express 1X consegue trabalhar com taxas de cerca 250 MB
por segundo, um valor bem mais alto que os 132 MB do padrão PCI.
Atualmente, o padrão PCI Express trabalha com até 16X, o equivalente a 4000
MB por segundo. Possivelmente, com o passar do tempo, esse limite
aumentará. Já se sabe inclusive que a implementação de um barramento com
32 bits é possível.

Hardware Prático

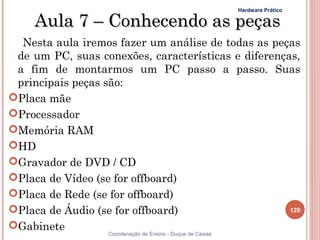

Aula 7 – Conhecendo as peças
Nesta aula iremos fazer um análise de todas as peças
de um PC, suas conexões, características e diferenças,
a fim de montarmos um PC passo a passo. Suas
principais peças são:
Placa mãe
Processador
Memória RAM
HD
Gravador de DVD / CD
Placa de Vídeo (se for offboard)
Placa de Rede (se for offboard)
Placa de Áudio (se for offboard) 120

Gabinete

Hardware Prático

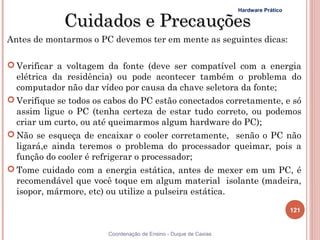

Cuidados e Precauções
Antes de montarmos o PC devemos ter em mente as seguintes dicas:

 Verificar a voltagem da fonte (deve ser compatível com a energia
elétrica da residência) ou pode acontecer também o problema do
computador não dar vídeo por causa da chave seletora da fonte;
 Verifique se todos os cabos do PC estão conectados corretamente, e só
assim ligue o PC (tenha certeza de estar tudo correto, ou podemos
criar um curto, ou até queimarmos algum hardware do PC);
 Não se esqueça de encaixar o cooler corretamente, senão o PC não
ligará,e ainda teremos o problema do processador queimar, pois a
função do cooler é refrigerar o processador;
 Tome cuidado com a energia estática, antes de mexer em um PC, é
recomendável que você toque em algum material isolante (madeira,
isopor, mármore, etc) ou utilize a pulseira estática.

121


Hardware Prático

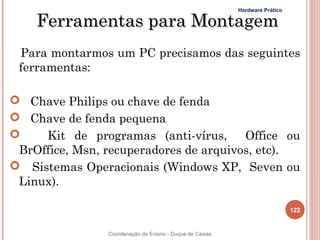

Ferramentas para Montagem
Para montarmos um PC precisamos das seguintes
ferramentas:

 Chave Philips ou chave de fenda
 Chave de fenda pequena
 Kit de programas (anti-vírus, Office ou
BrOffice, Msn, recuperadores de arquivos, etc).
 Sistemas Operacionais (Windows XP, Seven ou
Linux).

122


Hardware Prático

Sequência de Montagem
Crie a sequência de
montagem em aula
passo a passo e depois
de montado ligue o PC.

123


Hardware Prático

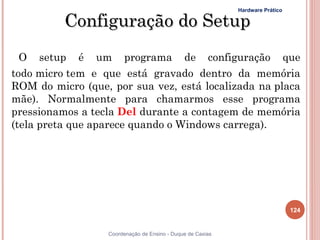

Configuração do Setup
O setup é um programa de configuração que
todo micro tem e que está gravado dentro da memória
ROM do micro (que, por sua vez, está localizada na placa
mãe). Normalmente para chamarmos esse programa
pressionamos a tecla Del durante a contagem de memória
(tela preta que aparece quando o Windows carrega).

124


Hardware Prático

Aula 8 – Instalando o Sistema
Operacional
Utilizar o simulador de
instalação do Windows para
mostrar como se formata um
PC
125


Hardware Prático

Sistema de Arquivos do Windows
Um sistema de arquivos é um conjunto de estruturas
lógicas e de rotinas, que permitem ao sistema
operacional controlar o acesso ao disco rígido.
Diferentes sistemas operacionais usam diferentes
sistemas de arquivos. Conforme cresce a capacidade
dos discos e aumenta o volume de arquivos e acessos,
esta tarefa torna-se mais e mais complicada, exigindo
o uso de sistemas de arquivos cada vez mais
complexos e robustos. A seguir, veremos os
principais :
126


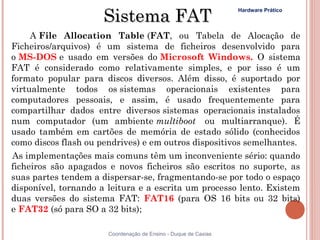

Sistema FAT
Hardware Prático

A File Allocation Table (FAT, ou Tabela de Alocação de
Ficheiros/arquivos) é um sistema de ficheiros desenvolvido para
o MS-DOS e usado em versões do Microsoft Windows. O sistema
FAT é considerado como relativamente simples, e por isso é um
formato popular para discos diversos. Além disso, é suportado por
virtualmente todos os sistemas operacionais existentes para
computadores pessoais, e assim, é usado frequentemente para
compartilhar dados entre diversos sistemas operacionais instalados
num computador (um ambiente multiboot ou multiarranque). É
usado também em cartões de memória de estado sólido (conhecidos
como discos flash ou pendrives) e em outros dispositivos semelhantes.
As implementações mais comuns têm um inconveniente sério: quando
ficheiros são apagados e novos ficheiros são escritos no suporte, as
suas partes tendem a dispersar-se, fragmentando-se por todo o espaço
disponível, tornando a leitura e a escrita um processo lento. Existem
duas versões do sistema FAT: FAT16 (para OS 16 bits ou 32 bits)
e FAT32 (só para SO a 32 bits);


Hardware Prático

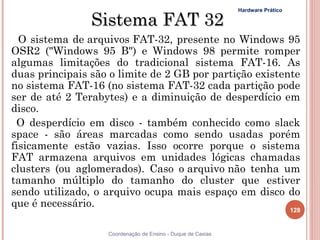

Sistema FAT 32
O sistema de arquivos FAT-32, presente no Windows 95
OSR2 ("Windows 95 B") e Windows 98 permite romper
algumas limitações do tradicional sistema FAT-16. As
duas principais são o limite de 2 GB por partição existente
no sistema FAT-16 (no sistema FAT-32 cada partição pode
ser de até 2 Terabytes) e a diminuição de desperdício em
disco.
O desperdício em disco - também conhecido como slack
space - são áreas marcadas como sendo usadas porém
fisicamente estão vazias. Isso ocorre porque o sistema
FAT armazena arquivos em unidades lógicas chamadas
clusters (ou aglomerados). Caso o arquivo não tenha um
tamanho múltiplo do tamanho do cluster que estiver
sendo utilizado, o arquivo ocupa mais espaço em disco do
que é necessário.
128


Sistema NTFS de arquivos
O NTFS (New Technology File System) é um sistema
Hardware Prático

mais antigo do que muitos acreditam. Ele começou a ser desenvolvido
no início da década de 1990, quando o projeto do Windows NT dava os
seus primeiros passos.
A idéia foi desde o início, criar um sistema de arquivos que pudesse
ser usado durante décadas, por mais que os discos rígidos evoluíssem.
Já que o grande problema do sistema FAT16 era o fato de serem
usados apenas 16 bits para o endereçamento de cada cluster,
permitindo apenas 65 mil clusters por partição, o NTFS incorporou
desde o início a capacidade para endereçar os clusters usando
endereços de 64 bits. A única limitação agora passa a ser o tamanho
dos setores do HD. Como cada setor possui 512 bytes, o tamanho de
cada cluster usando NTFS também poderá ser de 512 bytes,
independentemente do tamanho da partição.
É sem dúvida um grande avanço sobre os clusters de 32 KB e as
partições de até 2 GB da FAT 16. Mas, existe um pequeno problema
em endereçar partições muito grandes usando clusters de 512 bytes: o
desempenho. Com um número muito grande de clusters, o
processamento necessário para encontrar os dados desejados passa a
ser muito grande, diminuindo a performance. 129


Hardware Prático

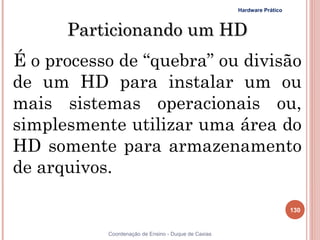

Particionando um HD
É o processo de “quebra” ou divisão
de um HD para instalar um ou
mais sistemas operacionais ou,
simplesmente utilizar uma área do
HD somente para armazenamento
de arquivos.

130


Hardware Prático

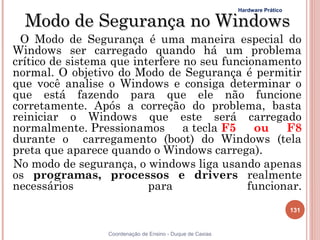

Modo de Segurança no Windows
O Modo de Segurança é uma maneira especial do
Windows ser carregado quando há um problema
crítico de sistema que interfere no seu funcionamento
normal. O objetivo do Modo de Segurança é permitir
que você analise o Windows e consiga determinar o
que está fazendo para que ele não funcione
corretamente. Após a correção do problema, basta
reiniciar o Windows que este será carregado
normalmente. Pressionamos a tecla F5 ou F8
durante o carregamento (boot) do Windows (tela
preta que aparece quando o Windows carrega).
No modo de segurança, o windows liga usando apenas
os programas, processos e drivers realmente
necessários para funcionar.
131


Hardware Prático

Instalação do Windows e do Linux
Mostrar como é que se faz para
instalar o Windows e o Linux em
um mesmo PC.

132


Hardware Prático

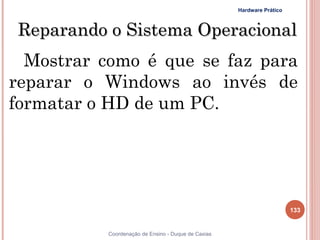

Reparando o Sistema Operacional
Mostrar como é que se faz para
reparar o Windows ao invés de
formatar o HD de um PC.

133


Hardware Prático

Aula 9 – Versões do Windows
O Windows ao longo do tempo
teve várias versões, vamos citar
abaixo cada uma delas:

134


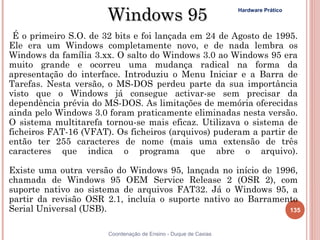

Windows 95 Hardware Prático

É o primeiro S.O. de 32 bits e foi lançada em 24 de Agosto de 1995.
Ele era um Windows completamente novo, e de nada lembra os
Windows da família 3.xx. O salto do Windows 3.0 ao Windows 95 era
muito grande e ocorreu uma mudança radical na forma da
apresentação do interface. Introduziu o Menu Iniciar e a Barra de
Tarefas. Nesta versão, o MS-DOS perdeu parte da sua importância
visto que o Windows já consegue activar-se sem precisar da
dependência prévia do MS-DOS. As limitações de memória oferecidas
ainda pelo Windows 3.0 foram praticamente eliminadas nesta versão.
O sistema multitarefa tornou-se mais eficaz. Utilizava o sistema de
ficheiros FAT-16 (VFAT). Os ficheiros (arquivos) puderam a partir de
então ter 255 caracteres de nome (mais uma extensão de três
caracteres que indica o programa que abre o arquivo).

Existe uma outra versão do Windows 95, lançada no início de 1996,
chamada de Windows 95 OEM Service Release 2 (OSR 2), com
suporte nativo ao sistema de arquivos FAT32. Já o Windows 95, a
partir da revisão OSR 2.1, incluía o suporte nativo ao Barramento
Serial Universal (USB). 135


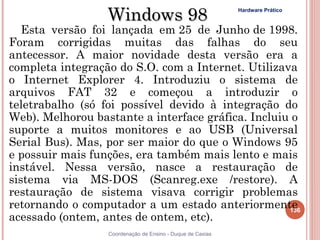

Windows 98 Hardware Prático

Esta versão foi lançada em 25 de Junho de 1998.
Foram corrigidas muitas das falhas do seu
antecessor. A maior novidade desta versão era a
completa integração do S.O. com a Internet. Utilizava
o Internet Explorer 4. Introduziu o sistema de
arquivos FAT 32 e começou a introduzir o
teletrabalho (só foi possível devido à integração do
Web). Melhorou bastante a interface gráfica. Incluiu o
suporte a muitos monitores e ao USB (Universal
Serial Bus). Mas, por ser maior do que o Windows 95
e possuir mais funções, era também mais lento e mais
instável. Nessa versão, nasce a restauração de
sistema via MS-DOS (Scanreg.exe /restore). A
restauração de sistema visava corrigir problemas
retornando o computador a um estado anteriormente 136
acessado (ontem, antes de ontem, etc).

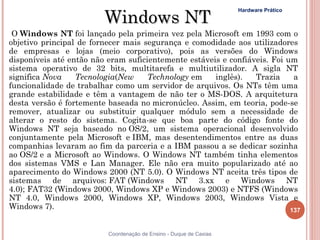

Windows NT
Hardware Prático

O Windows NT foi lançado pela primeira vez pela Microsoft em 1993 com o
objetivo principal de fornecer mais segurança e comodidade aos utilizadores
de empresas e lojas (meio corporativo), pois as versões do Windows
disponíveis até então não eram suficientemente estáveis e confiáveis. Foi um
sistema operativo de 32 bits, multitarefa e multiutilizador. A sigla NT
significa Nova Tecnologia(New Technology em inglês). Trazia a
funcionalidade de trabalhar como um servidor de arquivos. Os NTs têm uma
grande estabilidade e têm a vantagem de não ter o MS-DOS. A arquitetura
desta versão é fortemente baseada no micronúcleo. Assim, em teoria, pode-se
remover, atualizar ou substituir qualquer módulo sem a necessidade de
alterar o resto do sistema. Cogita-se que boa parte do código fonte do
Windows NT seja baseado no OS/2, um sistema operacional desenvolvido
conjuntamente pela Microsoft e IBM, mas desentendimentos entre as duas
companhias levaram ao fim da parceria e a IBM passou a se dedicar sozinha
ao OS/2 e a Microsoft ao Windows. O Windows NT também tinha elementos
dos sistemas VMS e Lan Manager. Ele não era muito popularizado até ao
aparecimento do Windows 2000 (NT 5.0). O Windows NT aceita três tipos de
sistemas de arquivos: FAT (Windows NT 3.xx e Windows NT
4.0); FAT32 (Windows 2000, Windows XP e Windows 2003) e NTFS (Windows
NT 4.0, Windows 2000, Windows XP, Windows 2003, Windows Vista e
Windows 7). 137


Hardware Prático

Windows 2000
O lançamento desse Windows, ocorreu em 17 de Fevereiro de 2000 (apesar do
sistema estar datado 1999), que também era chamado de Windows NT 5.0 na
sua fase Beta, marcou o começo da era NT (Nova Tecnologia) para usuários
comuns. Sofreu problemas de aceitação no mercado, devido a falhas de
segurança, como, por exemplo, o armazenamento de senhas em um arquivo
próprio e visível, o que facilitava a ação de crackers e invasores. Em relação
aos Windows anteriores, sua interface gráfica apresentava sutis diferenças
como um tom caque nos menus e na barra de tarefas e ícones redesenhado, o
mesmo que o ME usaria tempos depois. Apesar dos problemas iniciais, trata-
se de um sistema operacional bastante estável em 32 bits, multiusuário e
multitarefa real. E por um bom tempo muitos o preferiram em relação ao seu
sucessor, o XP.
Nesta versão foi iniciada a criação e utilização de um novo sistema de
gerenciamento, baseado em LDAP, chamado pela Microsoft de Active
Directory, o que trazia diversas funções, como suporte a administração de
usuários e grupos (como no NT 3.51 e 4.0) além das novas opções como
computadores, periféricos (impressoras, etc…) e OU´s (Organization Unit).
Versões: Professional, Server, Advanced Server, Datacenter Server e Small
Business Server. 138


Hardware Prático

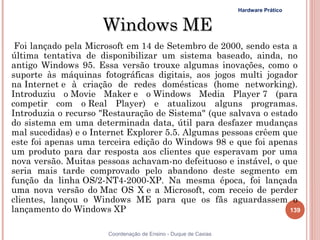

Windows ME
Foi lançado pela Microsoft em 14 de Setembro de 2000, sendo esta a
última tentativa de disponibilizar um sistema baseado, ainda, no
antigo Windows 95. Essa versão trouxe algumas inovações, como o
suporte às máquinas fotográficas digitais, aos jogos multi jogador
na Internet e à criação de redes domésticas (home networking).
Introduziu o Movie Maker e o Windows Media Player 7 (para
competir com o Real Player) e atualizou alguns programas.
Introduzia o recurso "Restauração de Sistema" (que salvava o estado
do sistema em uma determinada data, útil para desfazer mudanças
mal sucedidas) e o Internet Explorer 5.5. Algumas pessoas crêem que
este foi apenas uma terceira edição do Windows 98 e que foi apenas
um produto para dar resposta aos clientes que esperavam por uma
nova versão. Muitas pessoas achavam-no defeituoso e instável, o que
seria mais tarde comprovado pelo abandono deste segmento em
função da linha OS/2-NT4-2000-XP. Na mesma época, foi lançada
uma nova versão do Mac OS X e a Microsoft, com receio de perder
clientes, lançou o Windows ME para que os fãs aguardassem o
lançamento do Windows XP 139


Hardware Prático

Windows XP
Lançada em 25 de Outubro de 2001 essa versão é também conhecida
como Windows NT 5.1. Roda em sistemas de arquivo FAT 32 ou NTFS. A
sigla XP deriva da palavra eXPeriência.
Uma das principais diferenças em relação às versões anteriores é quanto
à interface. Trata-se da primeira mudança radical desde o lançamento do
Windows 95. Baseada no OS/2 da IBM, cujos alguns direitos são
compartilhados entre a IBM e a Microsoft, e, seguindo a linha OS/2-NT-
2000-XP, a partir deste Windows, surgiu uma nova interface. Nota-se
uma melhoria em termos de velocidade em relação às versões anteriores,
especialmente na inicialização da máquina. O suporte a hardware
também foi melhorado em relação às versões 9x-Millenium, abandonada
definitivamente. Foi considerada por diversos anos como a melhor versão
lançada pela Microsoft para usuários domésticos, possui uma interface
bastante simples e inovadora. Como acontece na maioria dos
lançamentos de nova versão do Sistema Operacional, o aumento nos
requisitos mínimos de recurso (como 128Mb de memória RAM) pode ser
considerado entrave no início de suas vendas.
Versões: Home, Professional, Tablet PC Edition, Media Center 140
Edition, Embedded, Starter Edition e 64-bit Edition

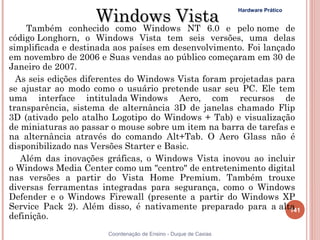

Windows Vista
Hardware Prático

Também conhecido como Windows NT 6.0 e pelo nome de
código Longhorn, o Windows Vista tem seis versões, uma delas
simplificada e destinada aos países em desenvolvimento. Foi lançado
em novembro de 2006 e Suas vendas ao público começaram em 30 de
Janeiro de 2007.
As seis edições diferentes do Windows Vista foram projetadas para
se ajustar ao modo como o usuário pretende usar seu PC. Ele tem
uma interface intitulada Windows Aero, com recursos de
transparência, sistema de alternância 3D de janelas chamado Flip
3D (ativado pelo atalho Logotipo do Windows + Tab) e visualização
de miniaturas ao passar o mouse sobre um item na barra de tarefas e
na alternância através do comando Alt+Tab. O Aero Glass não é
disponibilizado nas Versões Starter e Basic.
Além das inovações gráficas, o Windows Vista inovou ao incluir
o Windows Media Center como um "centro" de entretenimento digital
nas versões a partir do Vista Home Premium. Também trouxe
diversas ferramentas integradas para segurança, como o Windows
Defender e o Windows Firewall (presente a partir do Windows XP
Service Pack 2). Além disso, é nativamente preparado para a alta 141
definição.

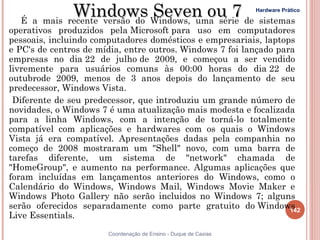

Windows Windows, uma série de sistemas
É a mais recente versão do
Seven ou 7 Hardware Prático

operativos produzidos pela Microsoft para uso em computadores
pessoais, incluindo computadores domésticos e empresariais, laptops
e PC's de centros de mídia, entre outros. Windows 7 foi lançado para
empresas no dia 22 de julho de 2009, e começou a ser vendido
livremente para usuários comuns às 00:00 horas do dia 22 de
outubrode 2009, menos de 3 anos depois do lançamento de seu
predecessor, Windows Vista.
Diferente de seu predecessor, que introduziu um grande número de
novidades, o Windows 7 é uma atualização mais modesta e focalizada
para a linha Windows, com a intenção de torná-lo totalmente
compatível com aplicações e hardwares com os quais o Windows
Vista já era compatível. Apresentações dadas pela companhia no
começo de 2008 mostraram um "Shell" novo, com uma barra de
tarefas diferente, um sistema de "network" chamada de
"HomeGroup", e aumento na performance. Algumas aplicações que
foram incluídas em lançamentos anteriores do Windows, como o
Calendário do Windows, Windows Mail, Windows Movie Maker e
Windows Photo Gallery não serão incluidos no Windows 7; alguns
serão oferecidos separadamente como parte gratuito do Windows 142
Live Essentials.

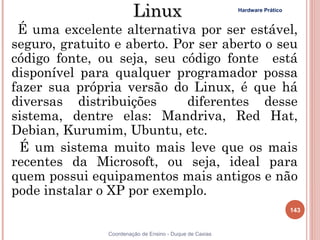

Linux Hardware Prático

É uma excelente alternativa por ser estável,
seguro, gratuito e aberto. Por ser aberto o seu
código fonte, ou seja, seu código fonte está
disponível para qualquer programador possa
fazer sua própria versão do Linux, é que há
diversas distribuições diferentes desse
sistema, dentre elas: Mandriva, Red Hat,
Debian, Kurumim, Ubuntu, etc.
É um sistema muito mais leve que os mais
recentes da Microsoft, ou seja, ideal para
quem possui equipamentos mais antigos e não
pode instalar o XP por exemplo.
143


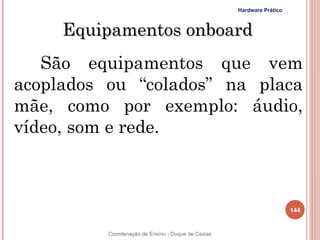

Hardware Prático

Equipamentos onboard
São equipamentos que vem
acoplados ou “colados” na placa
mãe, como por exemplo: áudio,
vídeo, som e rede.

144


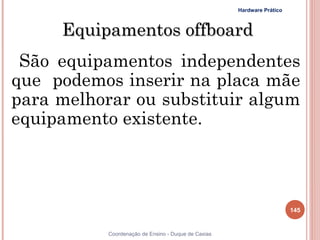

Hardware Prático

Equipamentos offboard
São equipamentos independentes
que podemos inserir na placa mãe
para melhorar ou substituir algum
equipamento existente.

145


Hardware Prático

Montando um PC
Faça com que os alunos debatam e
discutam a melhor forma de
montar um PC, peças offboard e
onboard.

146


Hardware Prático

Aula 10 - Ferramentas do Windows
O Windows possui diversas
ferramentas e otimização para os seus
arquivos e discos rígidos a fim de
mantermos o nosso sistema em
funcionamento, veremos a seguir
algumas ferramentas:

147


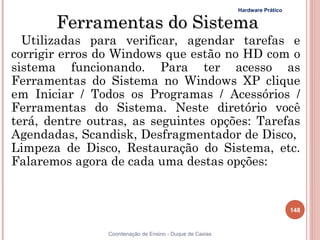

Hardware Prático

Ferramentas do Sistema
Utilizadas para verificar, agendar tarefas e
corrigir erros do Windows que estão no HD com o
sistema funcionando. Para ter acesso as
Ferramentas do Sistema no Windows XP clique
em Iniciar / Todos os Programas / Acessórios /
Ferramentas do Sistema. Neste diretório você
terá, dentre outras, as seguintes opções: Tarefas
Agendadas, Scandisk, Desfragmentador de Disco,
Limpeza de Disco, Restauração do Sistema, etc.
Falaremos agora de cada uma destas opções:

148


Tarefas Agendadas
Hardware Prático

O Agendador de Tarefas é uma ferramenta
que permite agendar programas (como o
Desfragmentador de disco) e outros
utilitários a serem executados
regularmente (diária, semanal,
mensalmente ou às vezes, quando o
computador for iniciado ou estiver ocioso),
quando for mais conveniente para você. O
Agendador de Tarefas é iniciado sempre
que você inicia o Windows e é executado em
segundo plano. 149


Hardware Prático

Scandisk

Esse utilitário serve para
encontrar ou corrigir erros
lógicos no disco rígido ou no
disquete, falhas que envolvam
a organização de arquivos e
outras estruturas de dados.
150


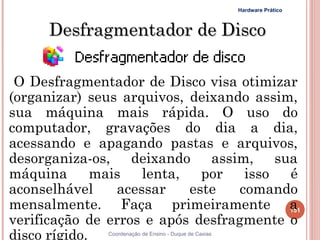

Hardware Prático

Desfragmentador de Disco

O Desfragmentador de Disco visa otimizar
(organizar) seus arquivos, deixando assim,
sua máquina mais rápida. O uso do
computador, gravações do dia a dia,
acessando e apagando pastas e arquivos,
desorganiza-os, deixando assim, sua
máquina mais lenta, por isso é
aconselhável acessar este comando
mensalmente. Faça primeiramente a 151
verificação de erros e após desfragmente o
disco rígido. Coordenação de Ensino - Duque de Caxias

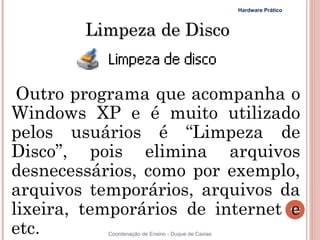

Hardware Prático

Limpeza de Disco

Outro programa que acompanha o
Windows XP e é muito utilizado
pelos usuários é “Limpeza de
Disco”, pois elimina arquivos
desnecessários, como por exemplo,
arquivos temporários, arquivos da
lixeira, temporários de internet e 152

etc. Coordenação de Ensino - Duque de Caxias

Hardware Prático

Restauração do Sistema

Esta é uma ferramenta mais avançada, porém simples que protege
o sistema contra erros e falhas. Você pode usar a restauração do
sistema para desfazer alterações feitas no computador e restaurar
configurações e o desempenho. A restauração do sistema retorna o
computador a uma etapa anterior (ponto de restauração) sem que
você perca trabalhos recentes, como documentos salvos, email ou
listas de histórico e de favoritos na internet. As alterações feitas
pela restauração do sistema são totalmente reversíveis. O
Computador cria automaticamente os pontos de restauração, mas
você também pode usar a restauração do sistema para criar seus
próprios pontos de restauração. Isso é útil se você estiver prestes a
fazer uma alteração muito importante no sistema, como 153 a
instalação de um novo programa ou alterações no registro.

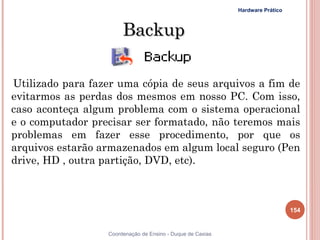

Hardware Prático

Backup

Utilizado para fazer uma cópia de seus arquivos a fim de
evitarmos as perdas dos mesmos em nosso PC. Com isso,
caso aconteça algum problema com o sistema operacional
e o computador precisar ser formatado, não teremos mais
problemas em fazer esse procedimento, por que os
arquivos estarão armazenados em algum local seguro (Pen
drive, HD , outra partição, DVD, etc).

154


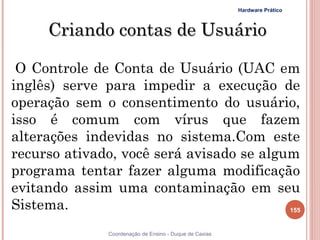

Hardware Prático

Criando contas de Usuário

O Controle de Conta de Usuário (UAC em
inglês) serve para impedir a execução de
operação sem o consentimento do usuário,
isso é comum com vírus que fazem
alterações indevidas no sistema.Com este
recurso ativado, você será avisado se algum
programa tentar fazer alguma modificação
evitando assim uma contaminação em seu
Sistema. 155


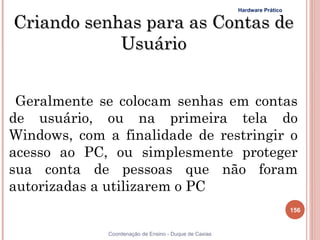

Hardware Prático

Criando senhas para as Contas de
Usuário

Geralmente se colocam senhas em contas
de usuário, ou na primeira tela do
Windows, com a finalidade de restringir o
acesso ao PC, ou simplesmente proteger
sua conta de pessoas que não foram
autorizadas a utilizarem o PC
156


Hardware Prático

Instalação e Desinstalação de
Programas
Mostrar aos alunos como instalar e
desinstalar programas.

157


Apresentação de Montagem e Manutenção

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apresentação de Montagem e Manutenção

Mais de CDP_Online

Apresentação de Montagem e Manutenção
