1. Prof. Suzana Mota
Introdução ao Hardware
Aula 06 - Fontes de Alimentação

2. Hoje você vai aprender
● Como funciona o computador:
○ Fontes AT
○ Fontes ATX

3. A fonte de energia

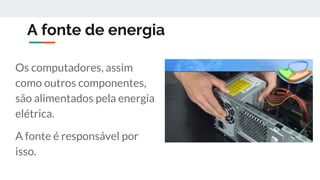

Os computadores, assim
como outros componentes,
são alimentados pela energia
elétrica.
A fonte é responsável por
isso.

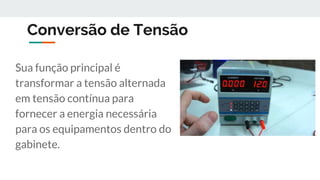

4. Conversão de Tensão
Sua função principal é
transformar a tensão alternada
em tensão contínua para
fornecer a energia necessária
para os equipamentos dentro do
gabinete.

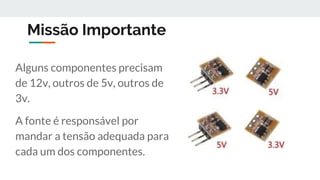

5. Missão Importante
Alguns componentes precisam
de 12v, outros de 5v, outros de
3v.
A fonte é responsável por
mandar a tensão adequada para
cada um dos componentes.

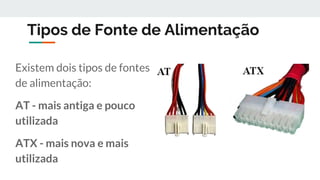

6. Tipos de Fonte de Alimentação
Existem dois tipos de fontes
de alimentação:
AT - mais antiga e pouco
utilizada
ATX - mais nova e mais
utilizada

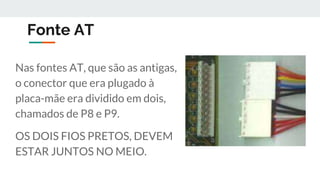

7. Fonte AT
Nas fontes AT, que são as antigas,
o conector que era plugado à
placa-mãe era dividido em dois,
chamados de P8 e P9.
OS DOIS FIOS PRETOS, DEVEM
ESTAR JUNTOS NO MEIO.

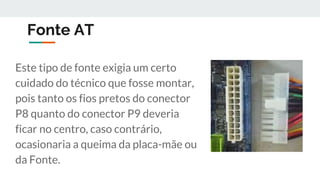

8. Fonte AT
Este tipo de fonte exigia um certo
cuidado do técnico que fosse montar,
pois tanto os fios pretos do conector
P8 quanto do conector P9 deveria
ficar no centro, caso contrário,
ocasionaria a queima da placa-mãe ou
da Fonte.

9. Fonte AT
Outro ponto desfavorável e que
com essas fontes a máquina não
desligava sozinha.
O usuário teria que segurar o
botão on/off para ai sim a máquina
desligar.

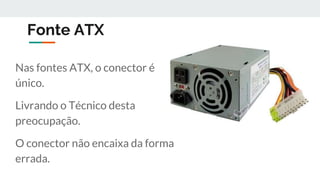

10. Fonte ATX
Nas fontes ATX, o conector é
único.
Livrando o Técnico desta
preocupação.
O conector não encaixa da forma
errada.

11. Fonte ATX
Tem novas funções, entre elas o mais importante:
On/Off - usado para ligar/desligar a fonte por
software.
É graças a esse recurso que o Windows ou o Linux
consegue desligar o computador sem que o usuário
tenha que apertar o botão do gabinete.

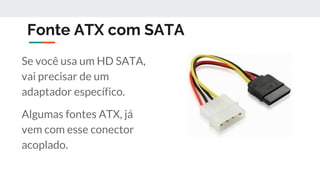

12. Fonte ATX com SATA
Se você usa um HD SATA,
vai precisar de um
adaptador específico.
Algumas fontes ATX, já
vem com esse conector
acoplado.

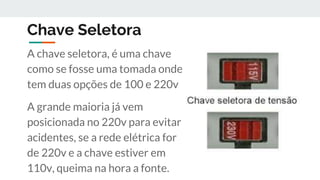

13. Chave Seletora
A chave seletora, é uma chave
como se fosse uma tomada onde
tem duas opções de 100 e 220v
A grande maioria já vem
posicionada no 220v para evitar
acidentes, se a rede elétrica for
de 220v e a chave estiver em
110v, queima na hora a fonte.

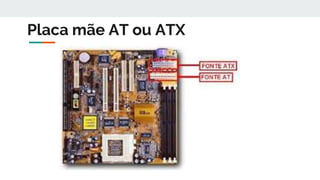

14. Placa mãe AT ou ATX

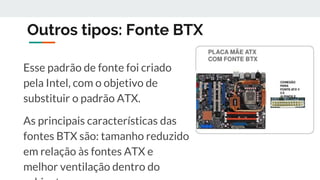

15. Outros tipos: Fonte BTX
Esse padrão de fonte foi criado
pela Intel, com o objetivo de
substituir o padrão ATX.
As principais características das
fontes BTX são: tamanho reduzido
em relação às fontes ATX e
melhor ventilação dentro do

16. Como escolher uma fonte?
Nunca montar um conjunto para funcionar “no limite” da
fonte de alimentação.
É preciso uma folga para picos de processamento, como
ao executar jogos mais pesados.
Se pelos cálculos, o conjunto for consumir em torno de
359W, não compre uma fonte de 400W reais, parta logo
para uma de 450W ou até 500W.

17. Problemas Comuns
1.Se a fonte não for suficiente, o computador vai
desligar sozinho com frequência.
2.Se a fonte estiver queimada ou com mau contato,
nada vai ligar.

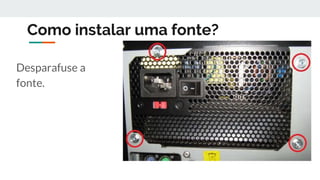

18. Como instalar uma fonte?
Desparafuse a
fonte.

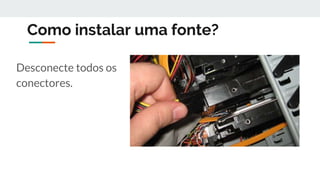

19. Como instalar uma fonte?
Desconecte todos os
conectores.

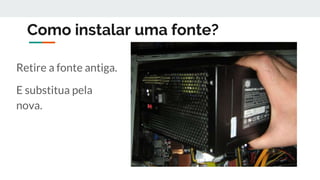

20. Como instalar uma fonte?
Retire a fonte antiga.
E substitua pela
nova.

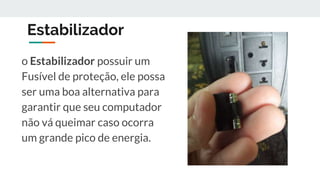

21. Estabilizador
o Estabilizador possuir um
Fusível de proteção, ele possa
ser uma boa alternativa para
garantir que seu computador
não vá queimar caso ocorra
um grande pico de energia.

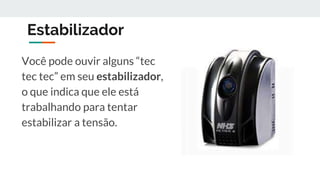

22. Estabilizador
Você pode ouvir alguns “tec
tec tec” em seu estabilizador,
o que indica que ele está
trabalhando para tentar
estabilizar a tensão.

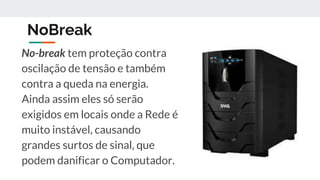

23. NoBreak
No-break tem proteção contra
oscilação de tensão e também
contra a queda na energia.
Ainda assim eles só serão
exigidos em locais onde a Rede é
muito instável, causando
grandes surtos de sinal, que
podem danificar o Computador.

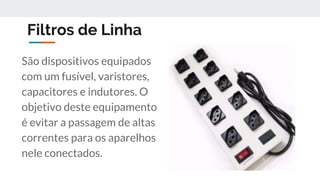

24. Filtros de Linha
São dispositivos equipados
com um fusível, varistores,
capacitores e indutores. O
objetivo deste equipamento
é evitar a passagem de altas
correntes para os aparelhos
nele conectados.

25. Para saber mais
Welington Tutoriais
https://www.youtube.com/watch?v=vlcIldrz7Yg
