1. Componentes de Hardware Raio X dos Computadores

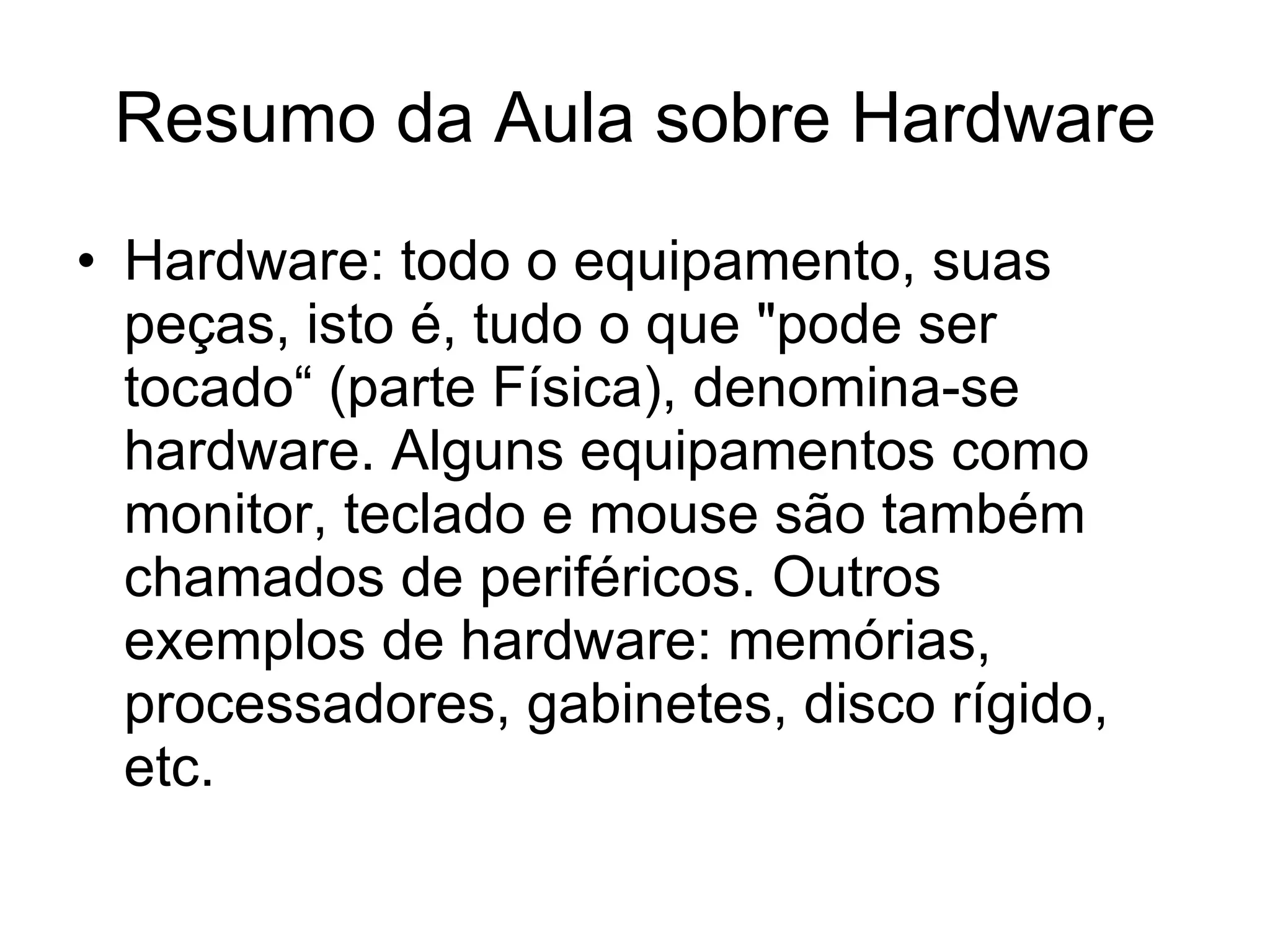

2. Resumo da Aula sobre Hardware Hardware: todo o equipamento, suas peças, isto é, tudo o que "pode ser tocado“ (parte Física), denomina-se hardware. Alguns equipamentos como monitor, teclado e mouse são também chamados de periféricos. Outros exemplos de hardware: memórias, processadores, gabinetes, disco rígido, etc.

3. COMPUTADOR HARDWARE SOFTWARE Parte Física Parte Lógica

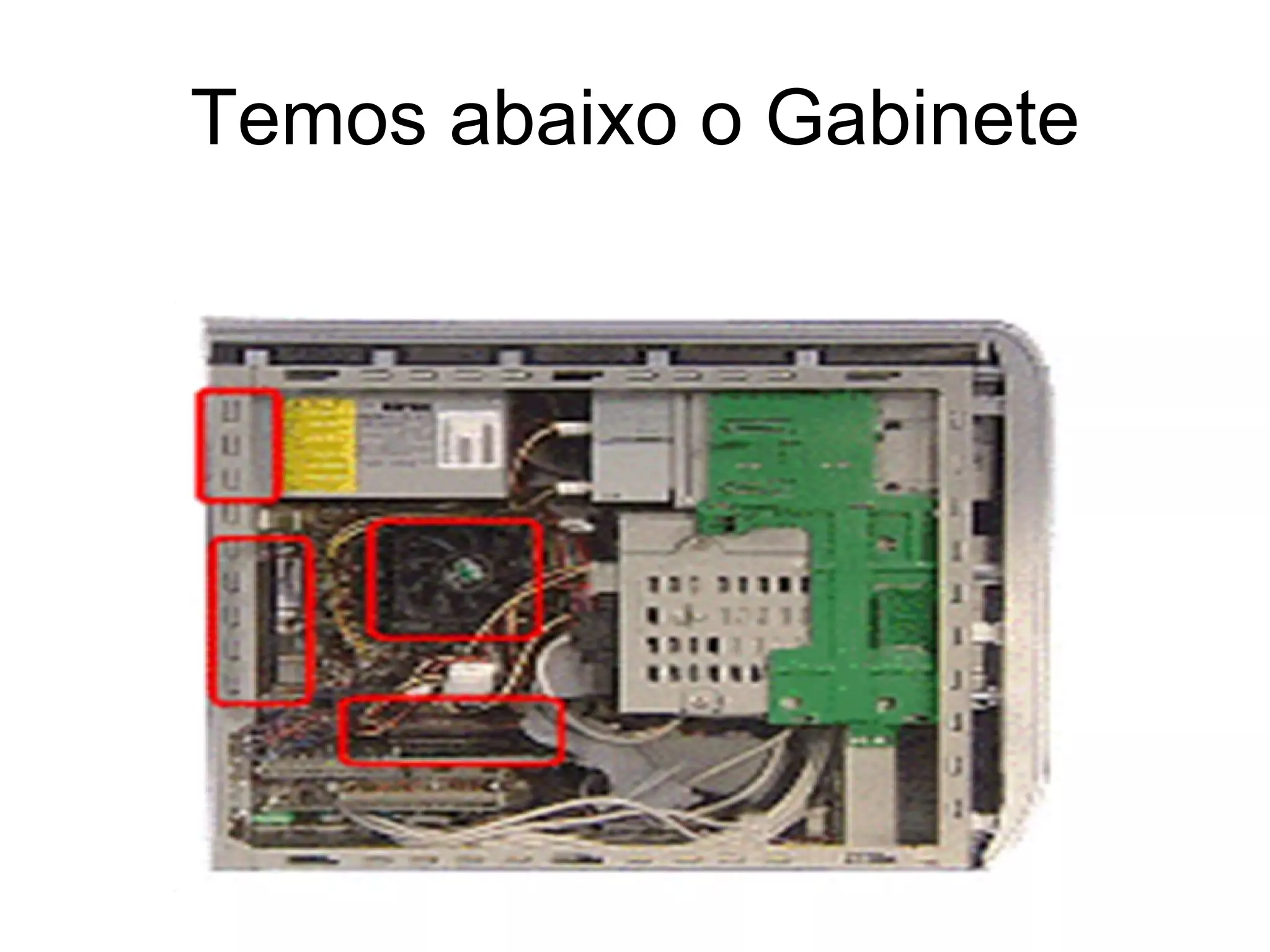

4. Temos abaixo o Gabinete

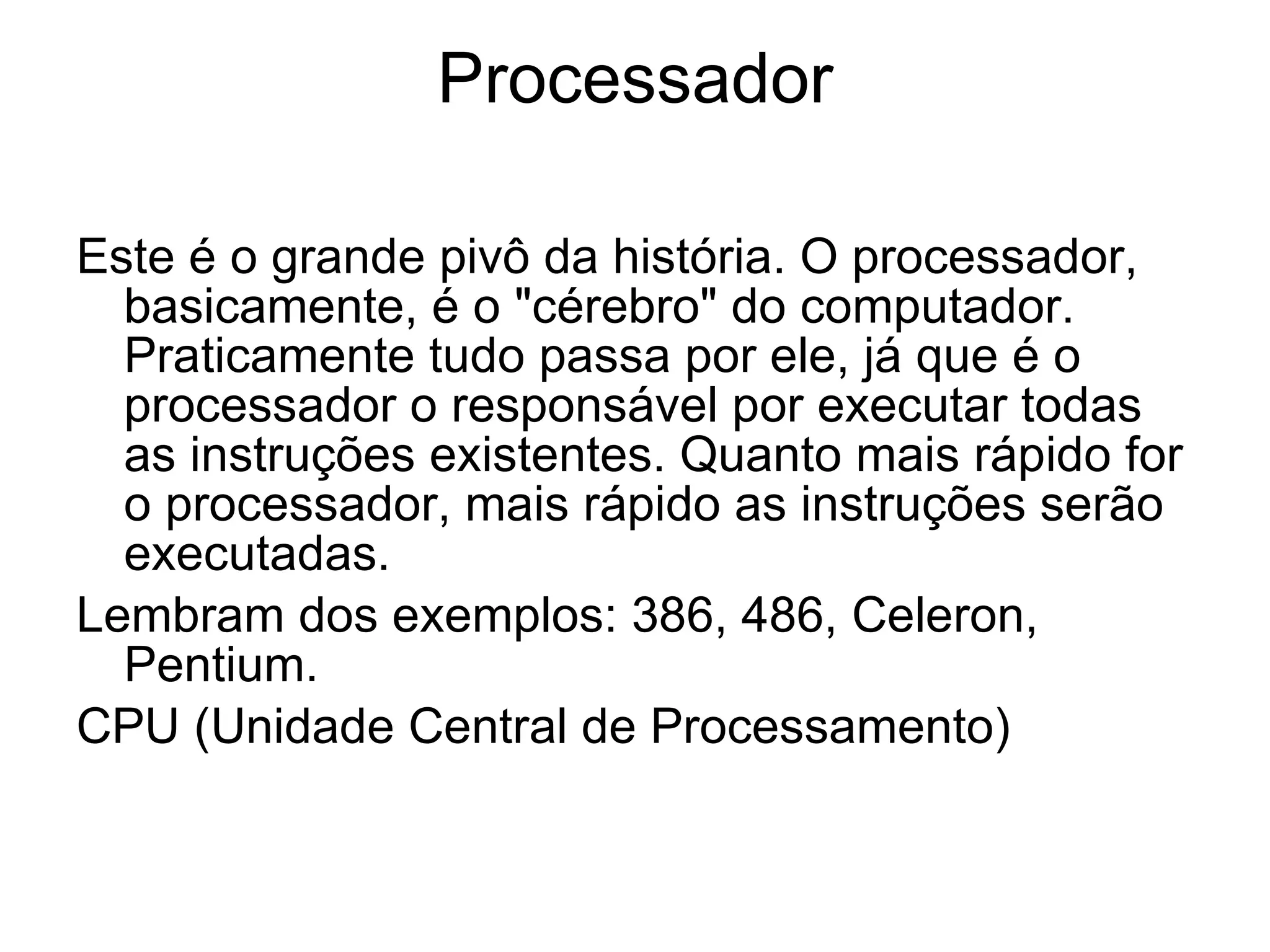

5. Processador Este é o grande pivô da história. O processador, basicamente, é o "cérebro" do computador. Praticamente tudo passa por ele, já que é o processador o responsável por executar todas as instruções existentes. Quanto mais rápido for o processador, mais rápido as instruções serão executadas. Lembram dos exemplos: 386, 486, Celeron, Pentium. CPU (Unidade Central de Processamento)

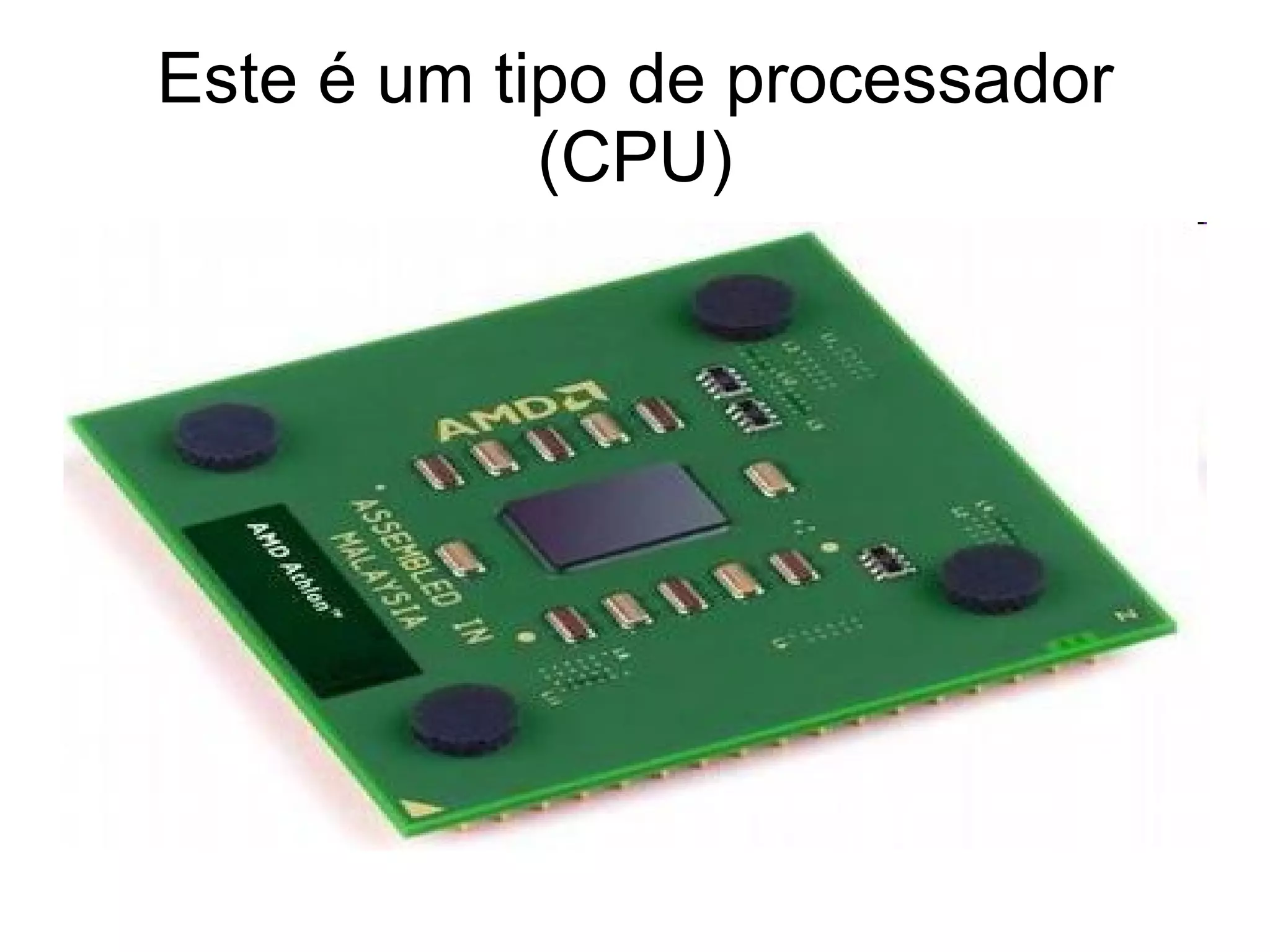

6. Este é um tipo de processador (CPU)

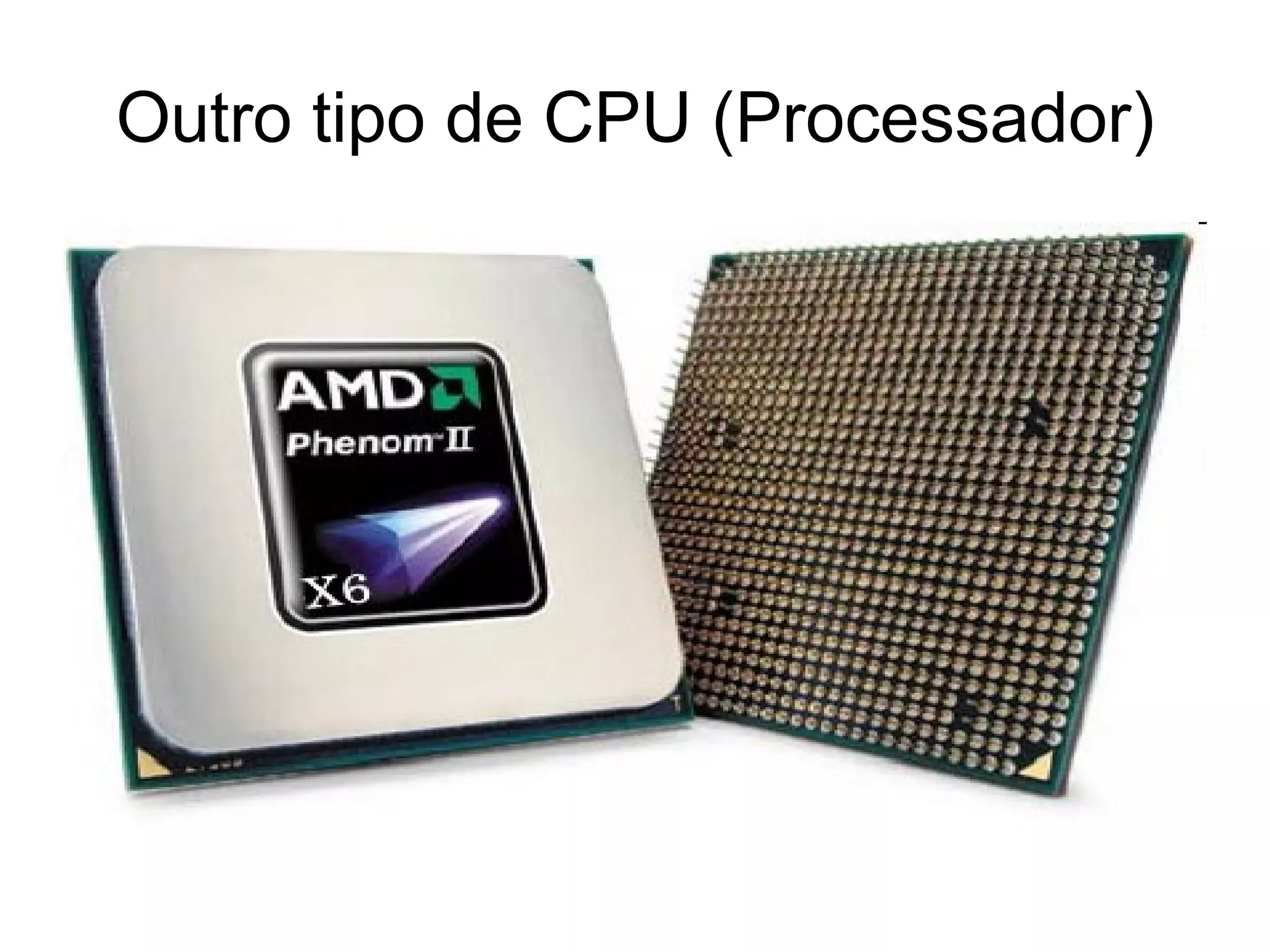

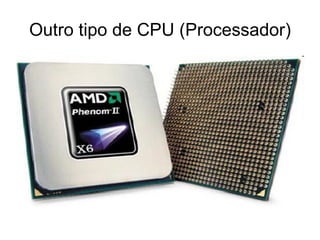

7. Outro tipo de CPU (Processador)

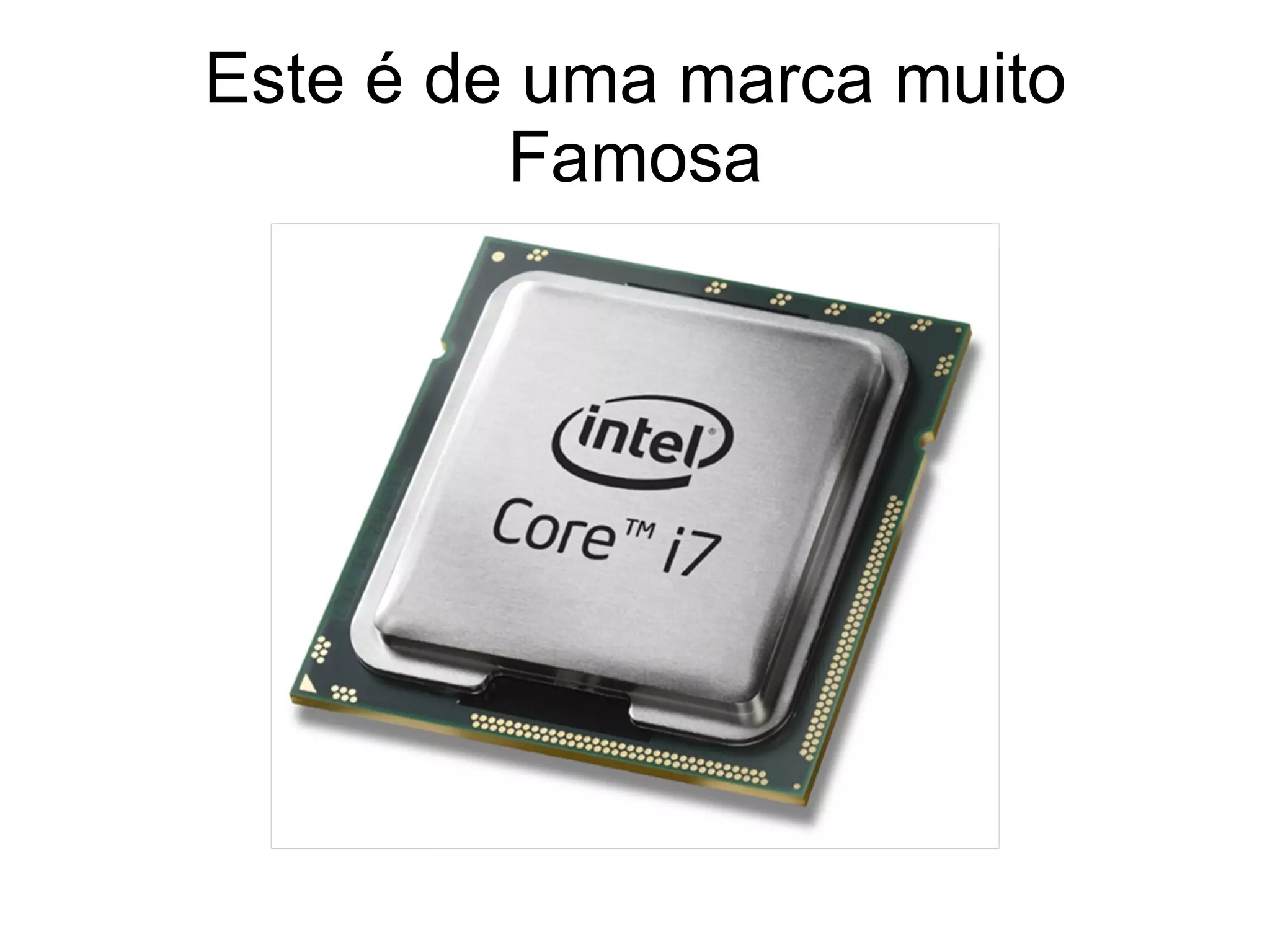

8. Este é de uma marca muito Famosa

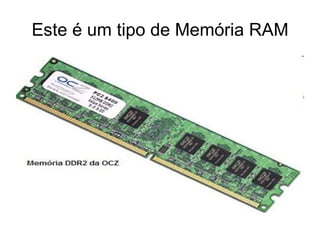

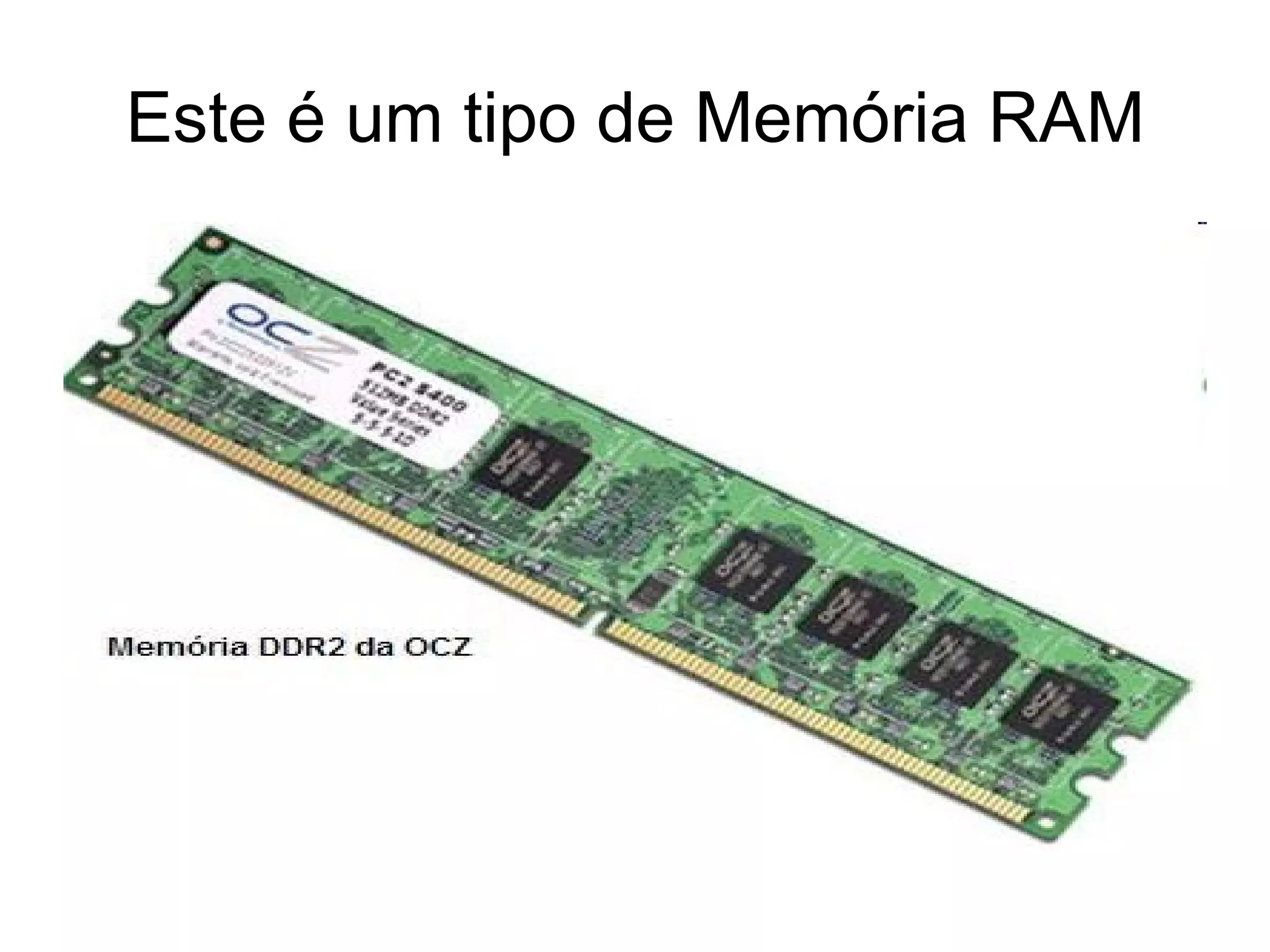

9. Este é um tipo de Memória RAM

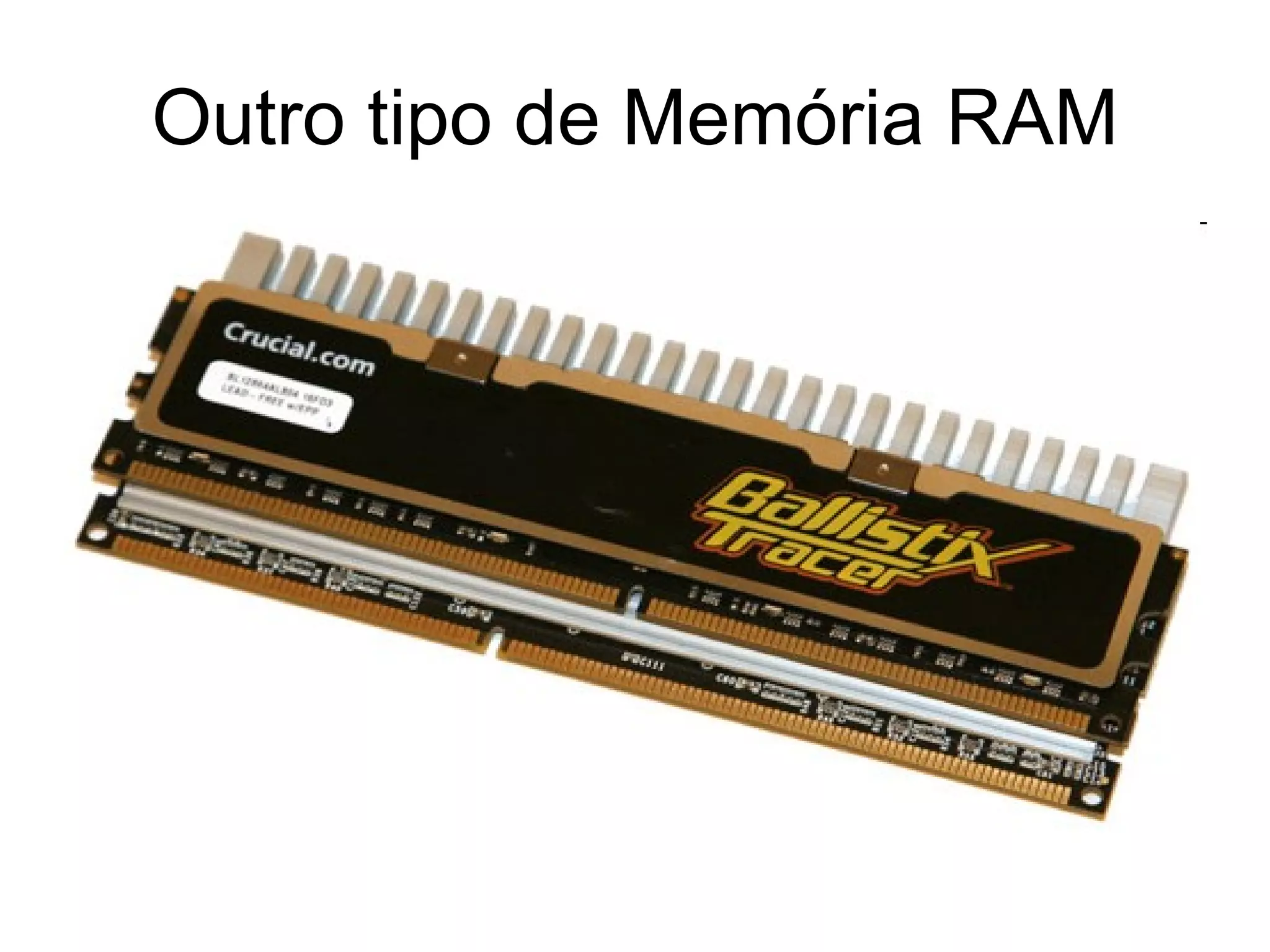

10. Outro tipo de Memória RAM

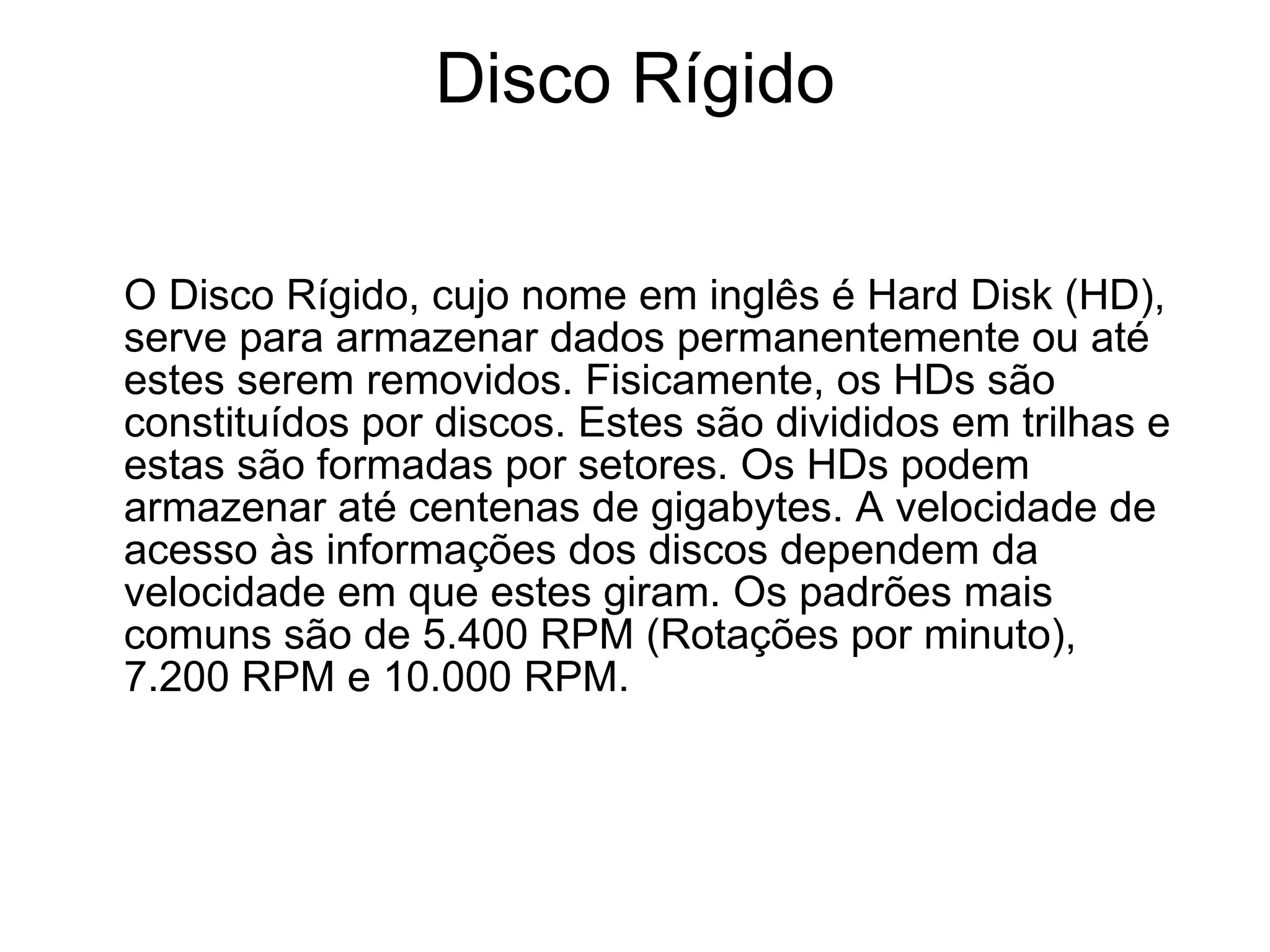

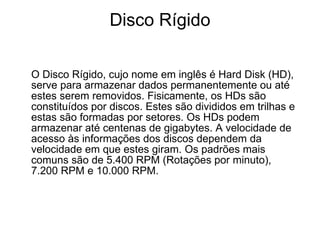

11. Disco Rígido O Disco Rígido, cujo nome em inglês é Hard Disk (HD), serve para armazenar dados permanentemente ou até estes serem removidos. Fisicamente, os HDs são constituídos por discos. Estes são divididos em trilhas e estas são formadas por setores. Os HDs podem armazenar até centenas de gigabytes. A velocidade de acesso às informações dos discos dependem da velocidade em que estes giram. Os padrões mais comuns são de 5.400 RPM (Rotações por minuto), 7.200 RPM e 10.000 RPM.

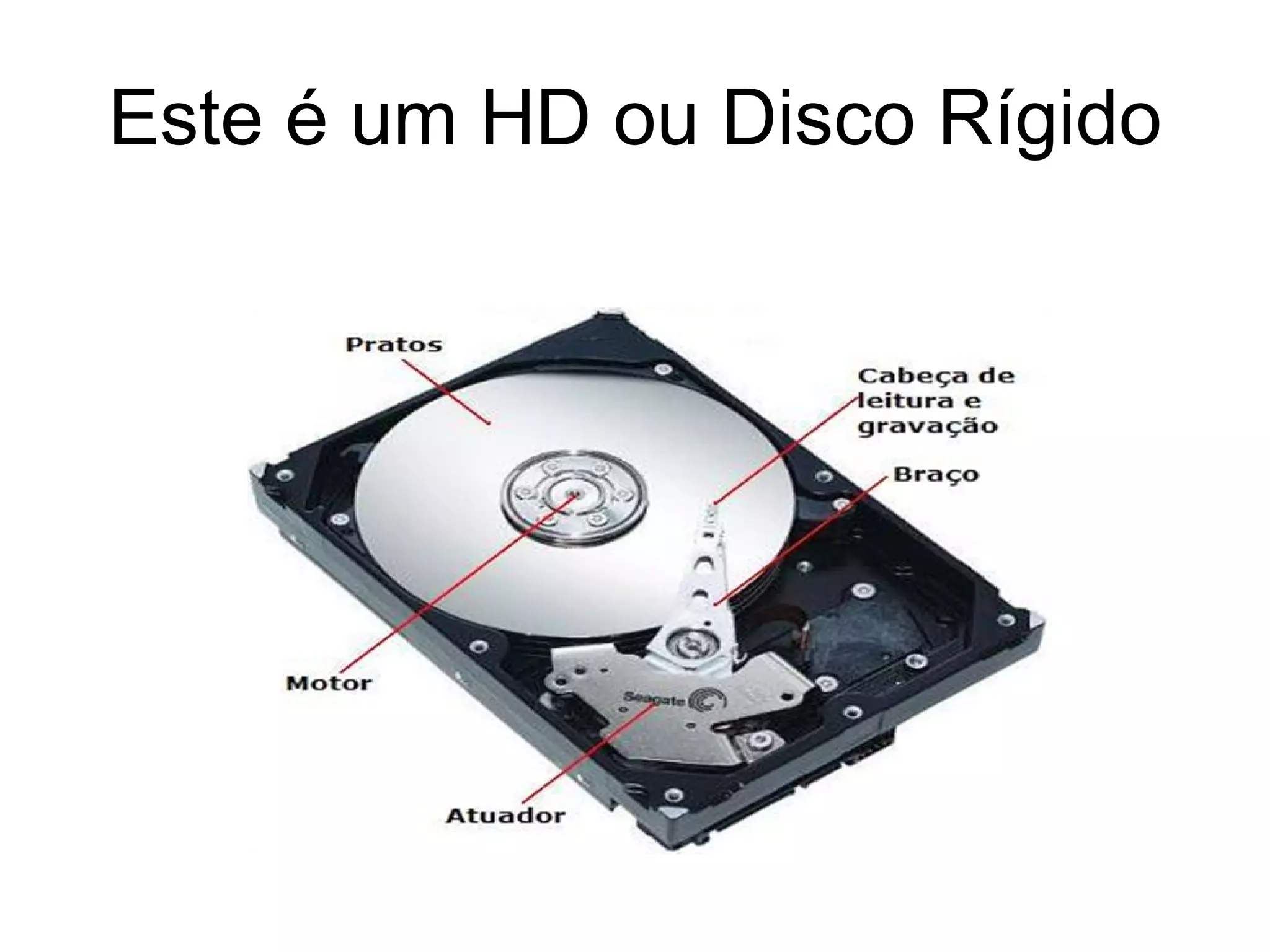

12. Este é um HD ou Disco Rígido

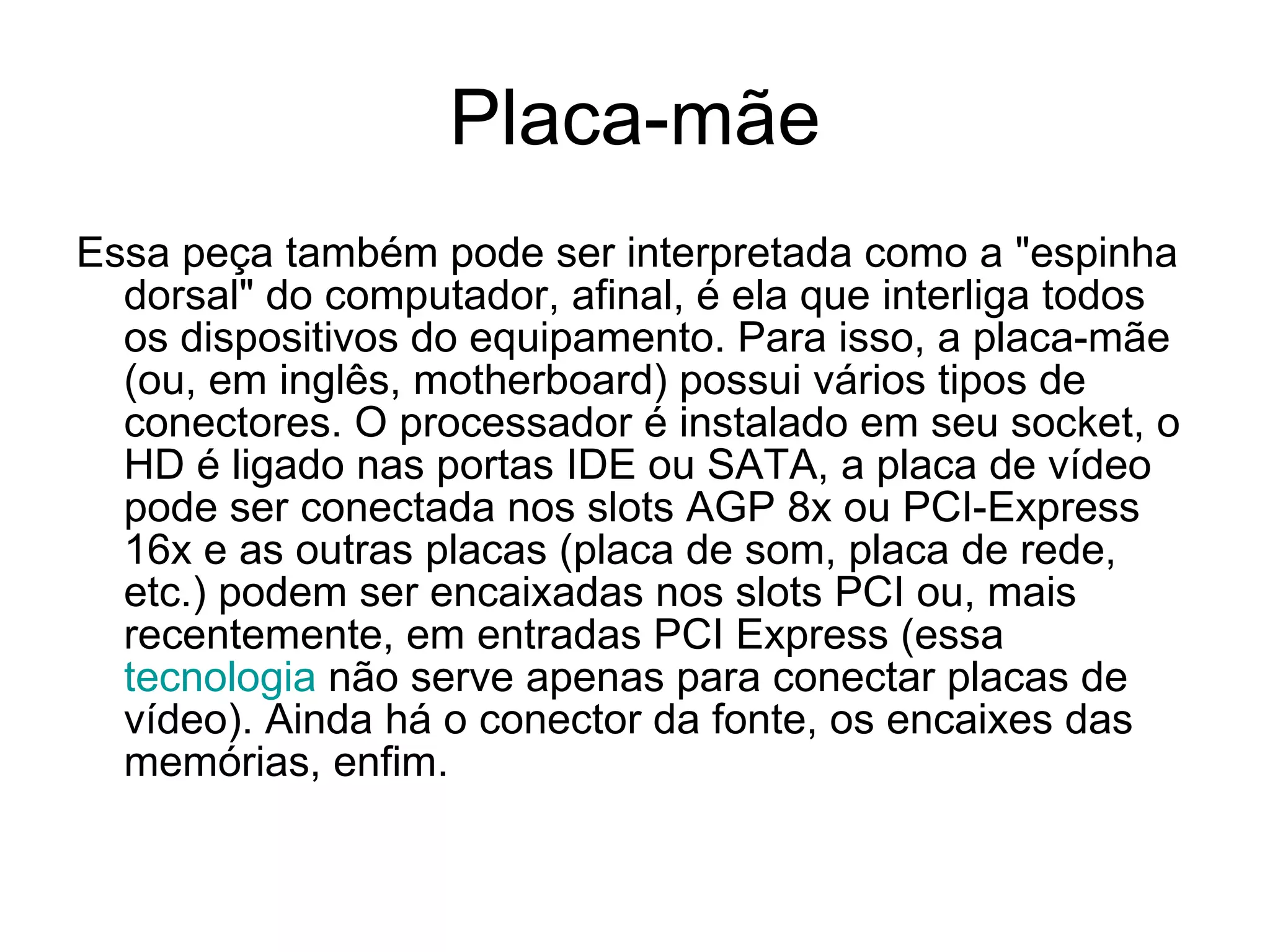

13. Placa-mãe Essa peça também pode ser interpretada como a "espinha dorsal" do computador, afinal, é ela que interliga todos os dispositivos do equipamento. Para isso, a placa-mãe (ou, em inglês, motherboard) possui vários tipos de conectores. O processador é instalado em seu socket, o HD é ligado nas portas IDE ou SATA, a placa de vídeo pode ser conectada nos slots AGP 8x ou PCI-Express 16x e as outras placas (placa de som, placa de rede, etc.) podem ser encaixadas nos slots PCI ou, mais recentemente, em entradas PCI Express (essa tecnologia não serve apenas para conectar placas de vídeo). Ainda há o conector da fonte, os encaixes das memórias, enfim.

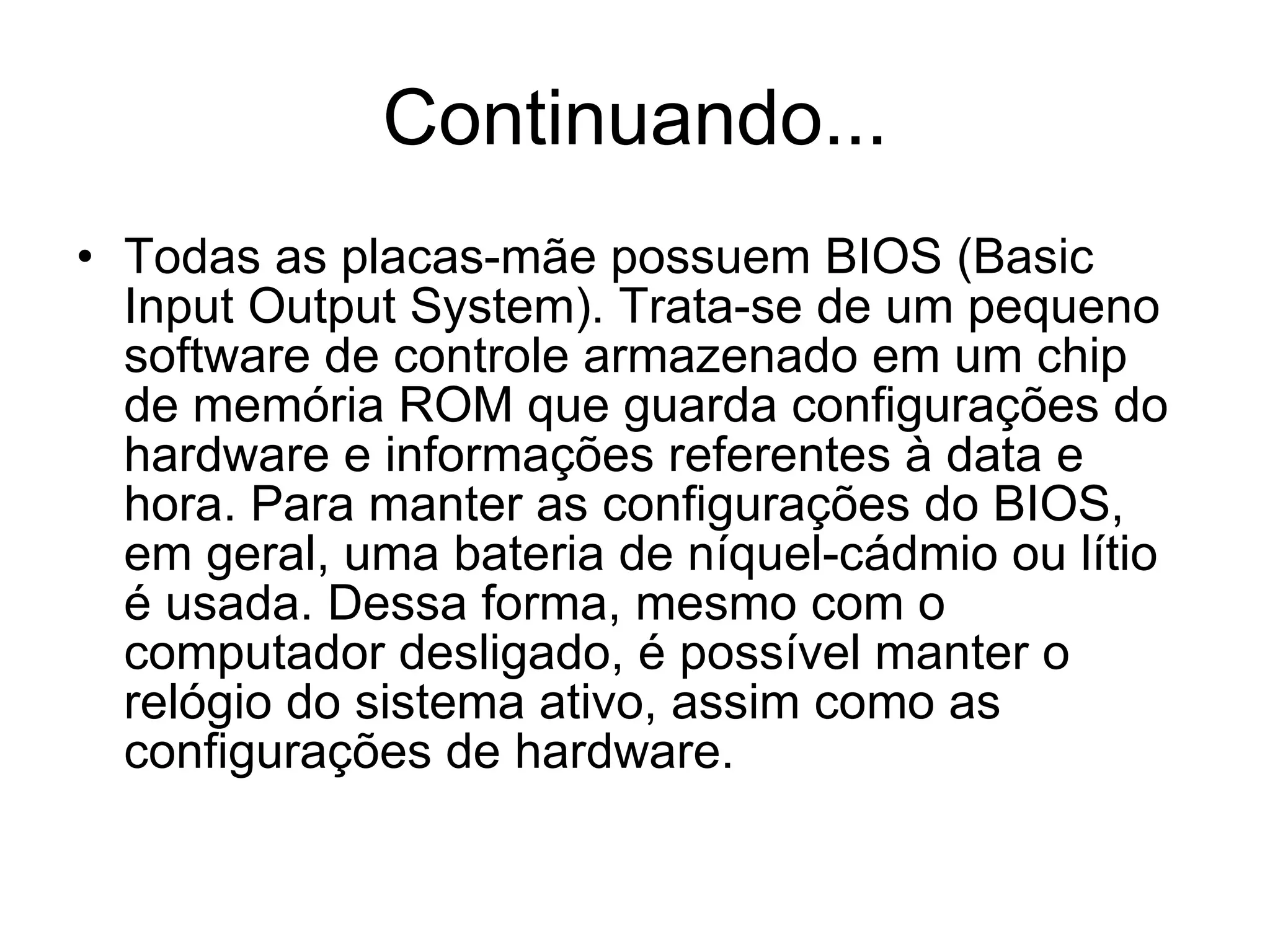

14. Continuando... Todas as placas-mãe possuem BIOS (Basic Input Output System). Trata-se de um pequeno software de controle armazenado em um chip de memória ROM que guarda configurações do hardware e informações referentes à data e hora. Para manter as configurações do BIOS, em geral, uma bateria de níquel-cádmio ou lítio é usada. Dessa forma, mesmo com o computador desligado, é possível manter o relógio do sistema ativo, assim como as configurações de hardware.

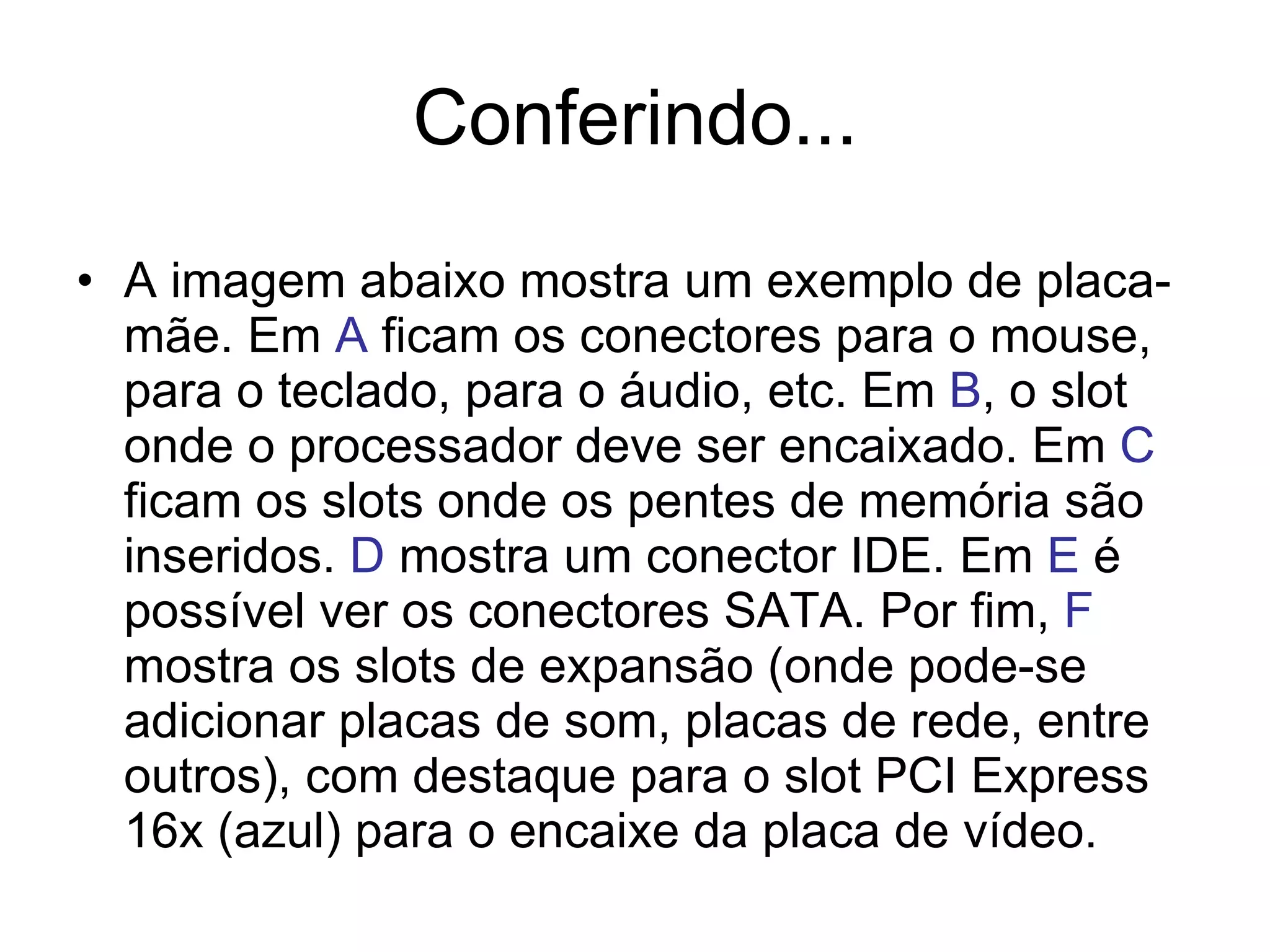

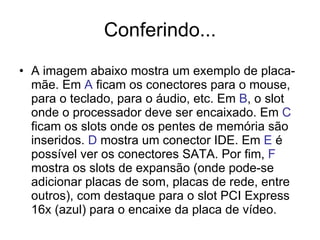

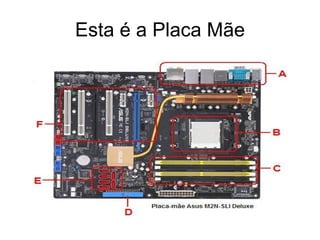

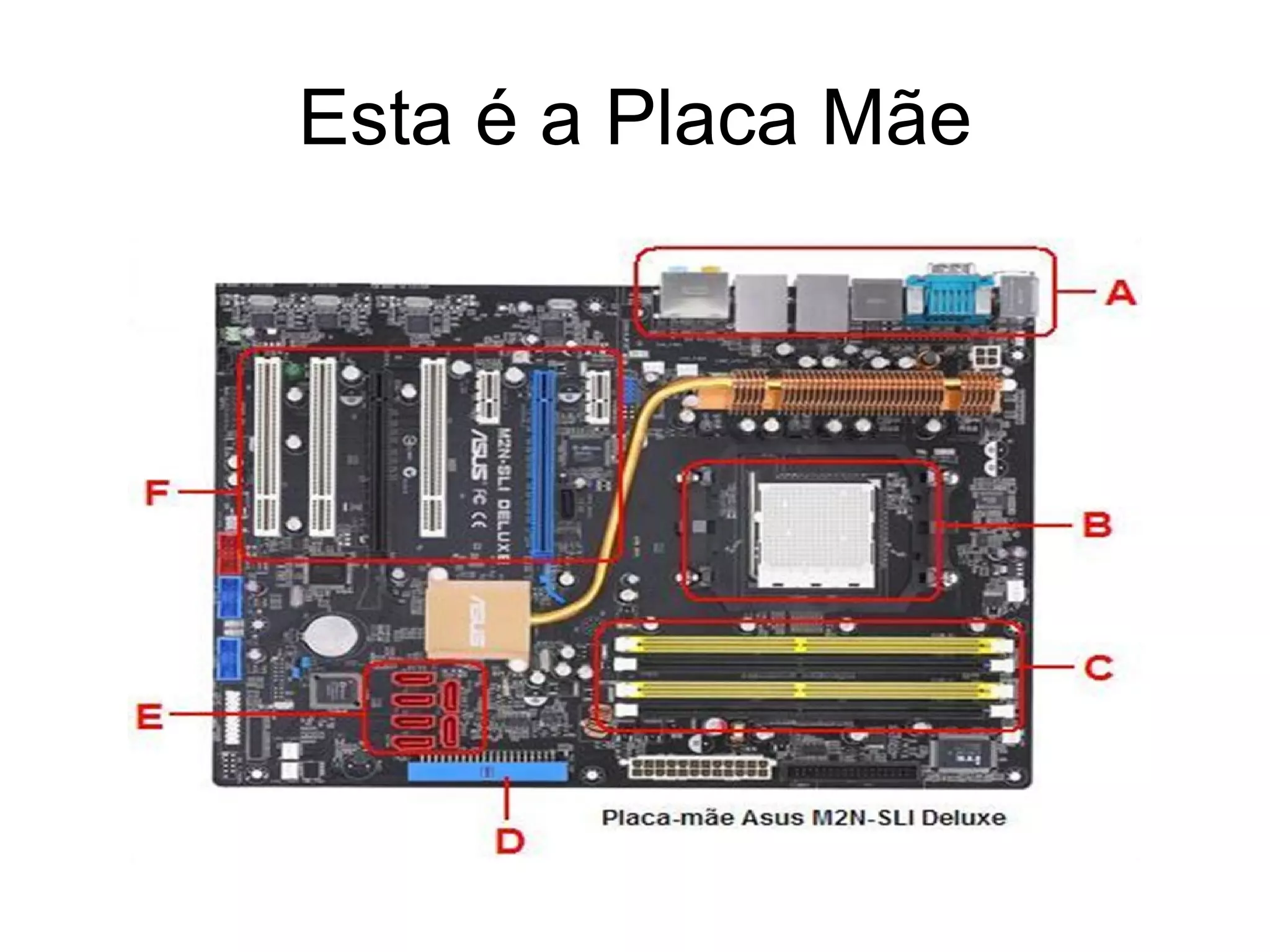

15. Conferindo... A imagem abaixo mostra um exemplo de placa-mãe. Em A ficam os conectores para o mouse, para o teclado, para o áudio, etc. Em B , o slot onde o processador deve ser encaixado. Em C ficam os slots onde os pentes de memória são inseridos. D mostra um conector IDE. Em E é possível ver os conectores SATA. Por fim, F mostra os slots de expansão (onde pode-se adicionar placas de som, placas de rede, entre outros), com destaque para o slot PCI Express 16x (azul) para o encaixe da placa de vídeo.

16. Esta é a Placa Mãe

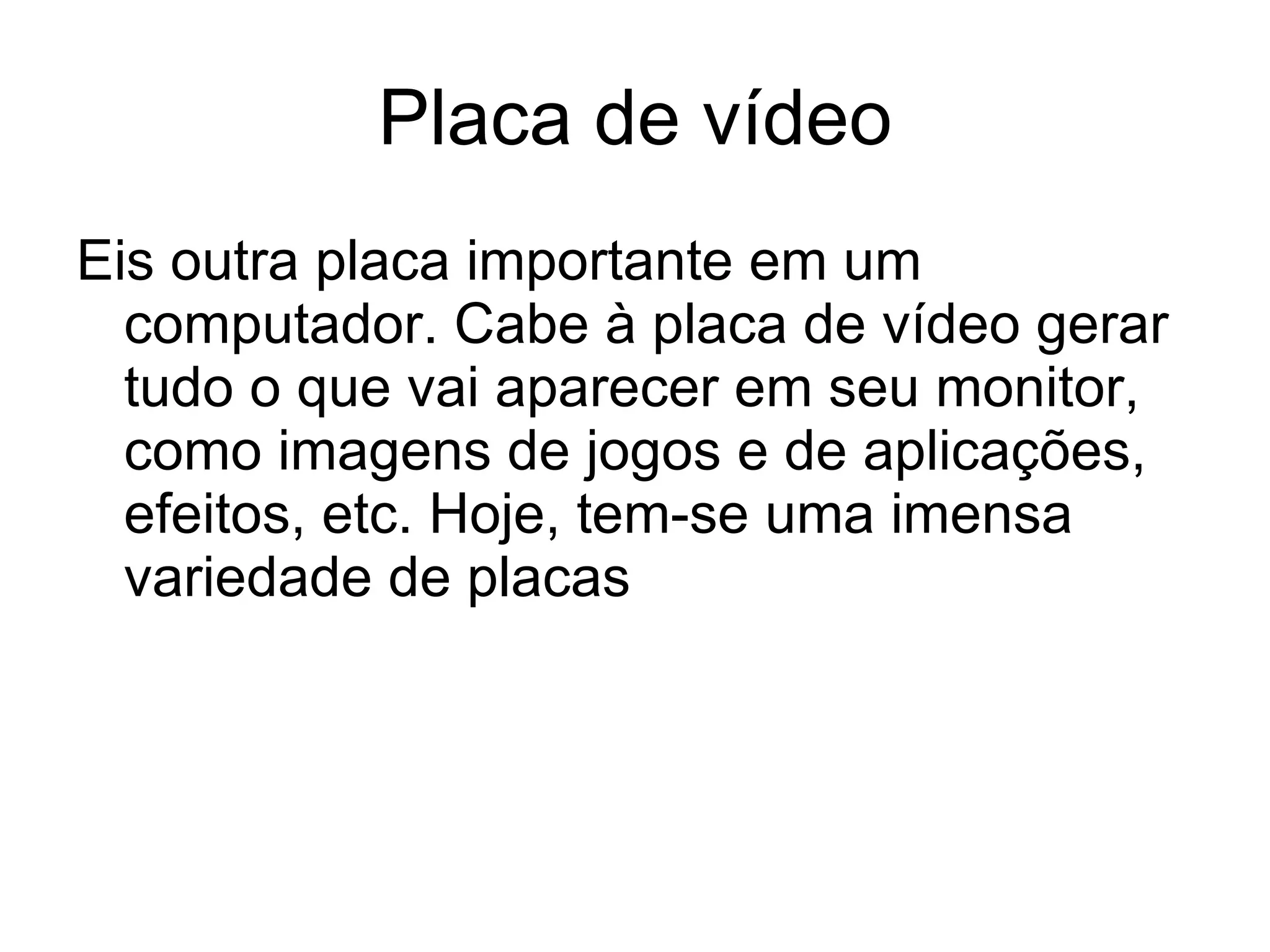

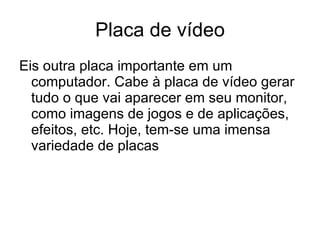

17. Placa de vídeo Eis outra placa importante em um computador. Cabe à placa de vídeo gerar tudo o que vai aparecer em seu monitor, como imagens de jogos e de aplicações, efeitos, etc. Hoje, tem-se uma imensa variedade de placas

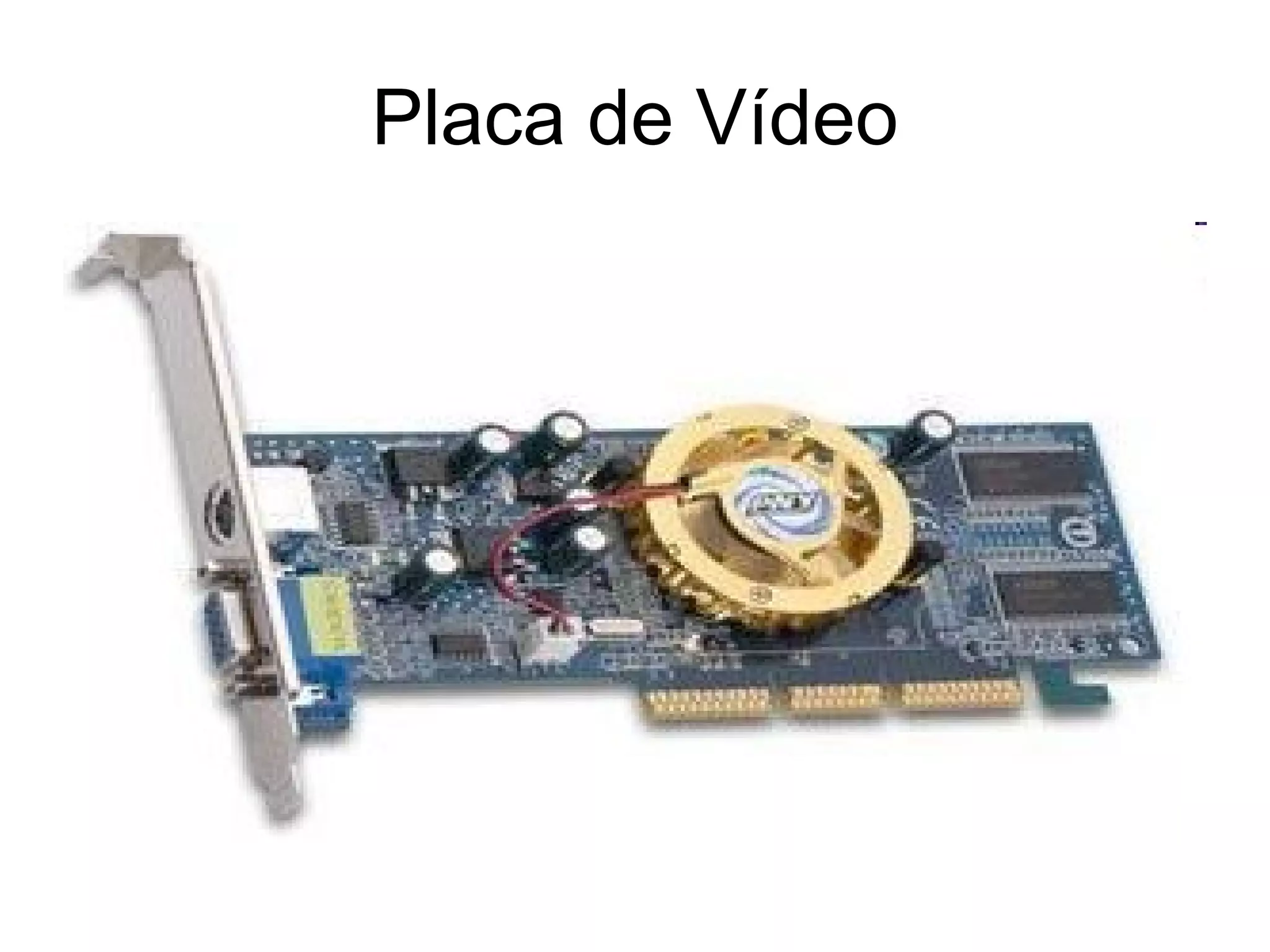

18. Placa de Vídeo

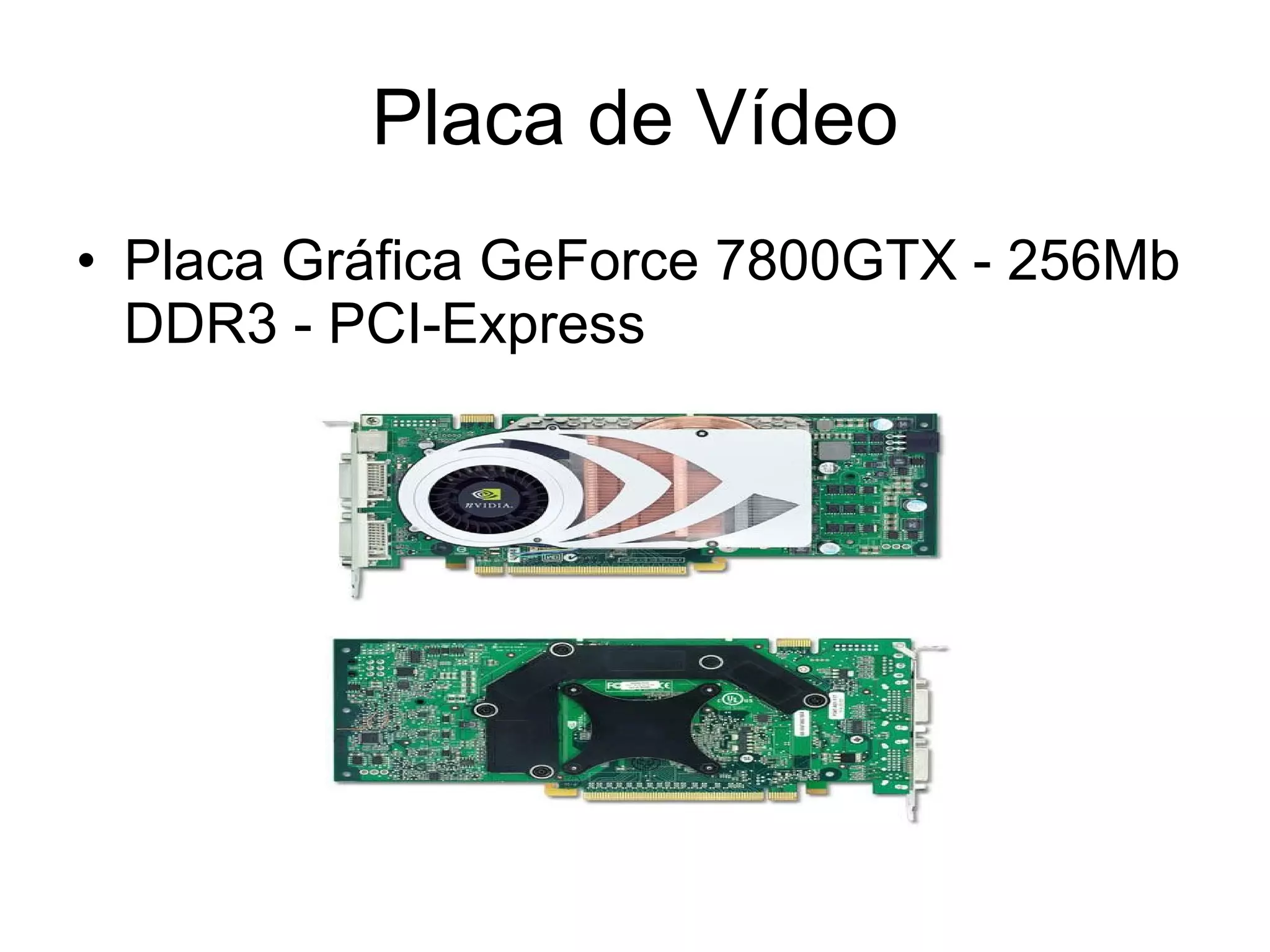

19. Placa de Vídeo Placa Gráfica GeForce 7800GTX - 256Mb DDR3 - PCI-Express

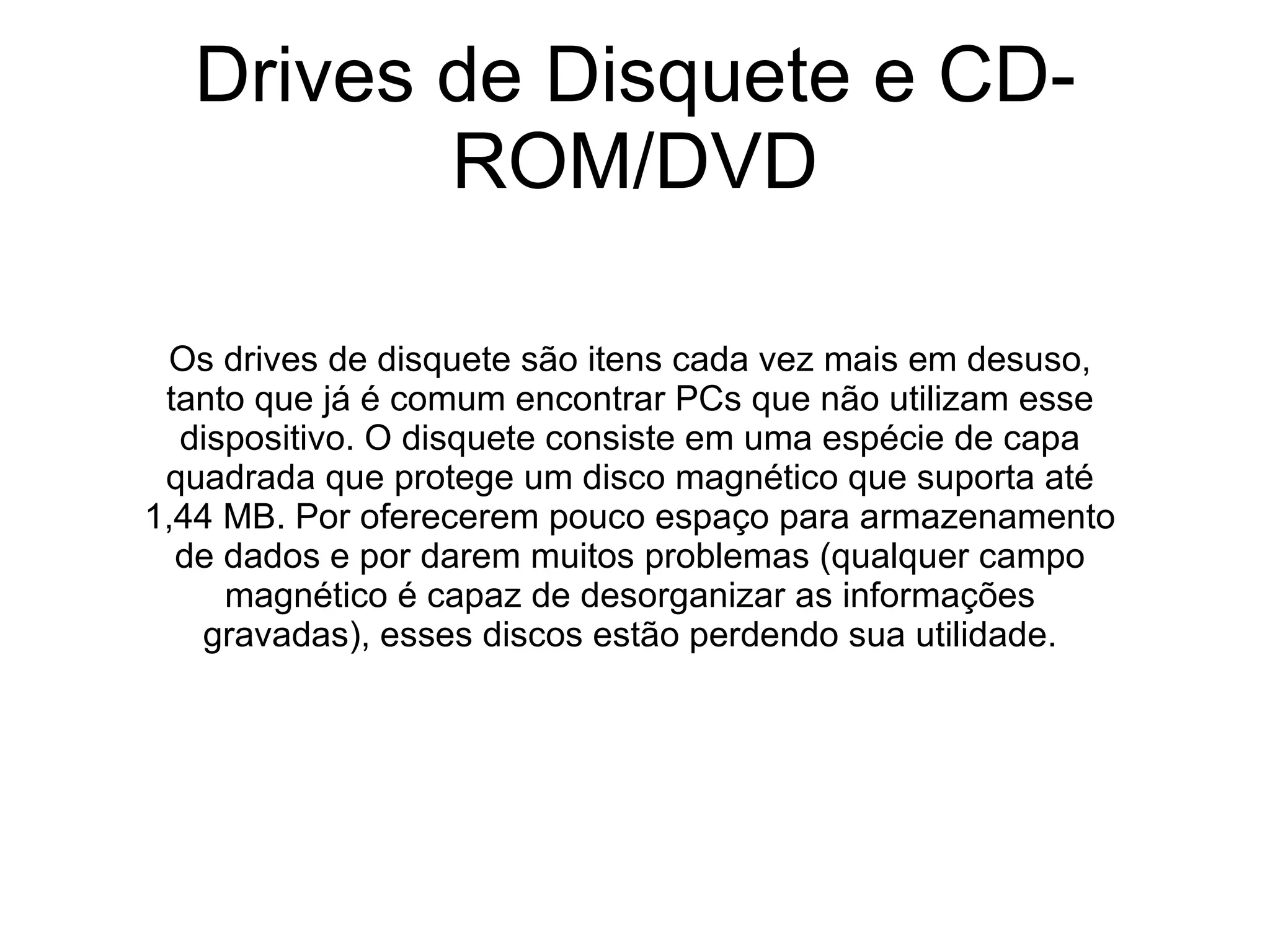

20. Drives de Disquete e CD-ROM/DVD Os drives de disquete são itens cada vez mais em desuso, tanto que já é comum encontrar PCs que não utilizam esse dispositivo. O disquete consiste em uma espécie de capa quadrada que protege um disco magnético que suporta até 1,44 MB. Por oferecerem pouco espaço para armazenamento de dados e por darem muitos problemas (qualquer campo magnético é capaz de desorganizar as informações gravadas), esses discos estão perdendo sua utilidade.

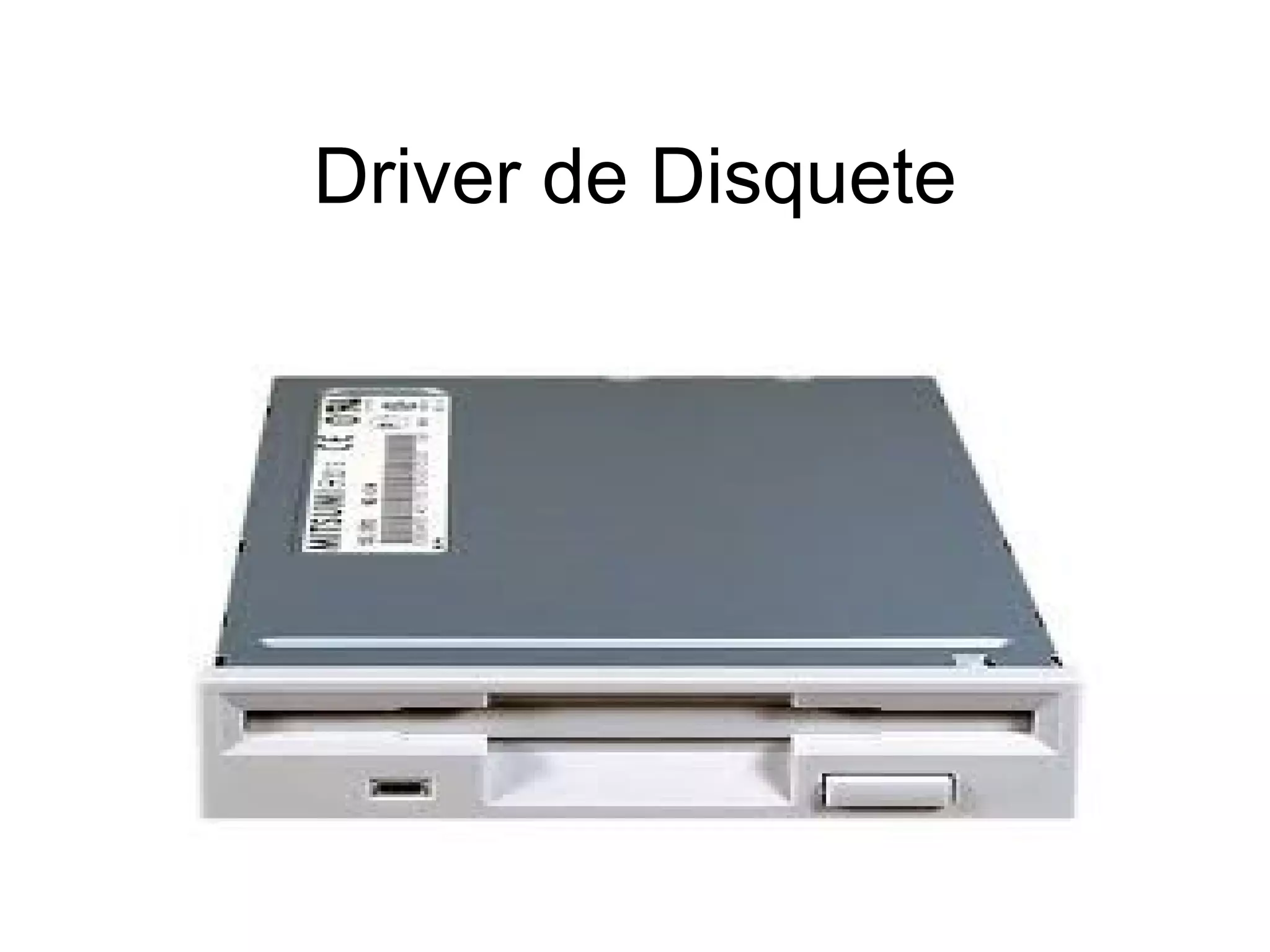

21. Driver de Disquete

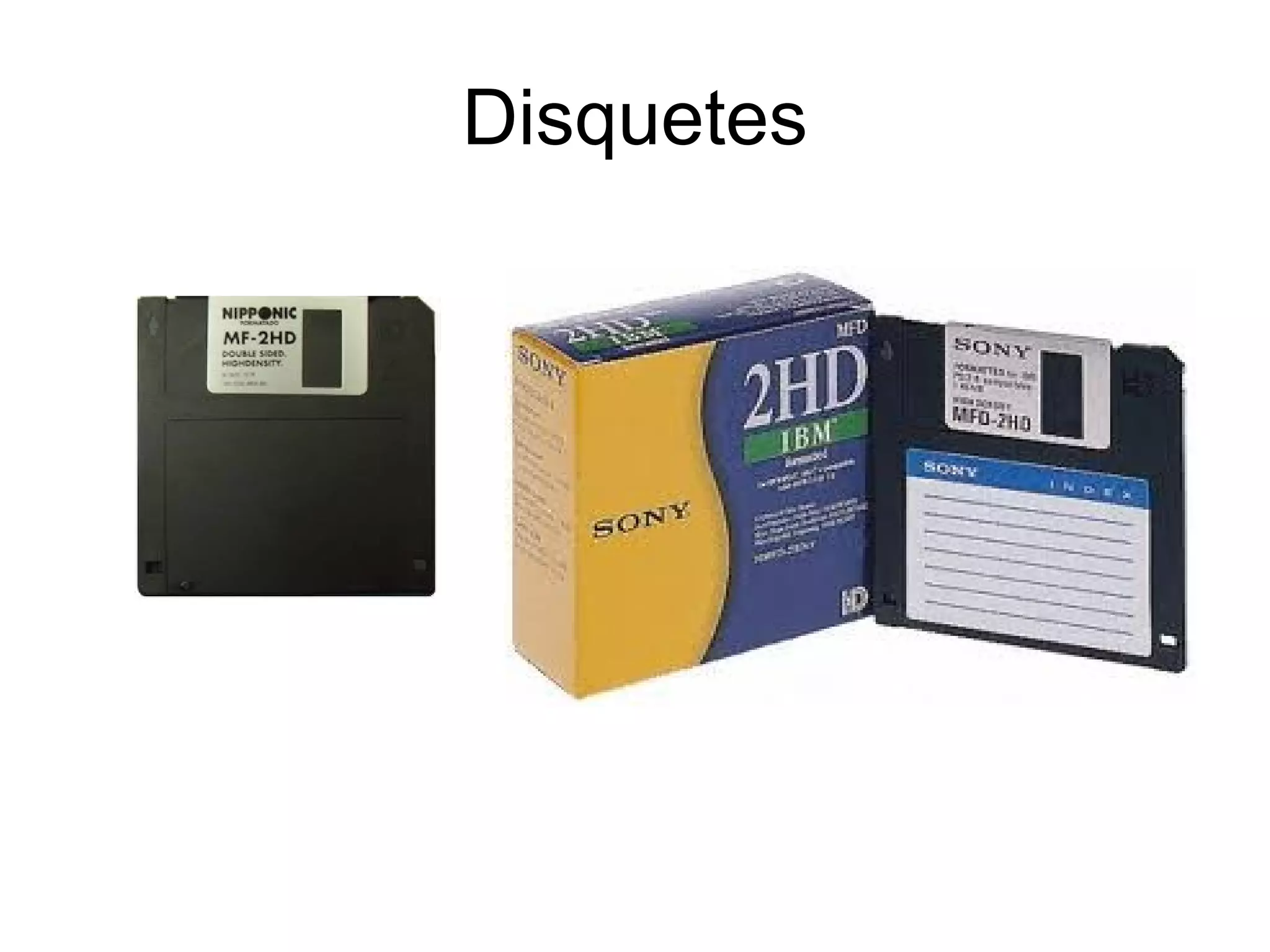

22. Disquetes

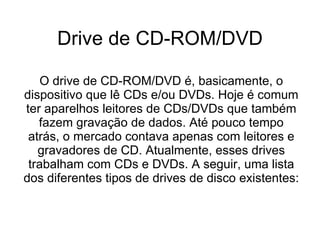

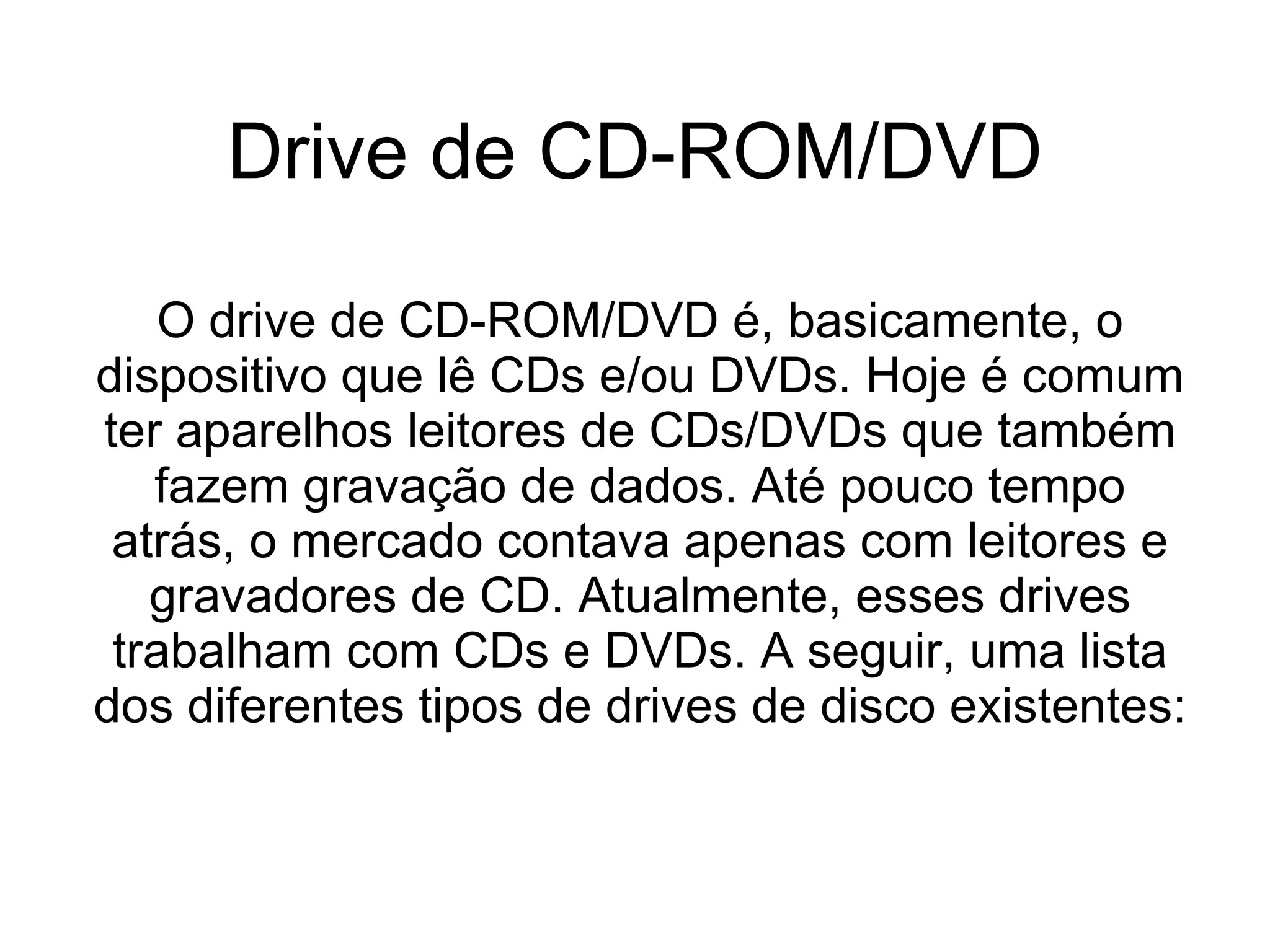

23. Drive de CD-ROM/DVD O drive de CD-ROM/DVD é, basicamente, o dispositivo que lê CDs e/ou DVDs. Hoje é comum ter aparelhos leitores de CDs/DVDs que também fazem gravação de dados. Até pouco tempo atrás, o mercado contava apenas com leitores e gravadores de CD. Atualmente, esses drives trabalham com CDs e DVDs. A seguir, uma lista dos diferentes tipos de drives de disco existentes:

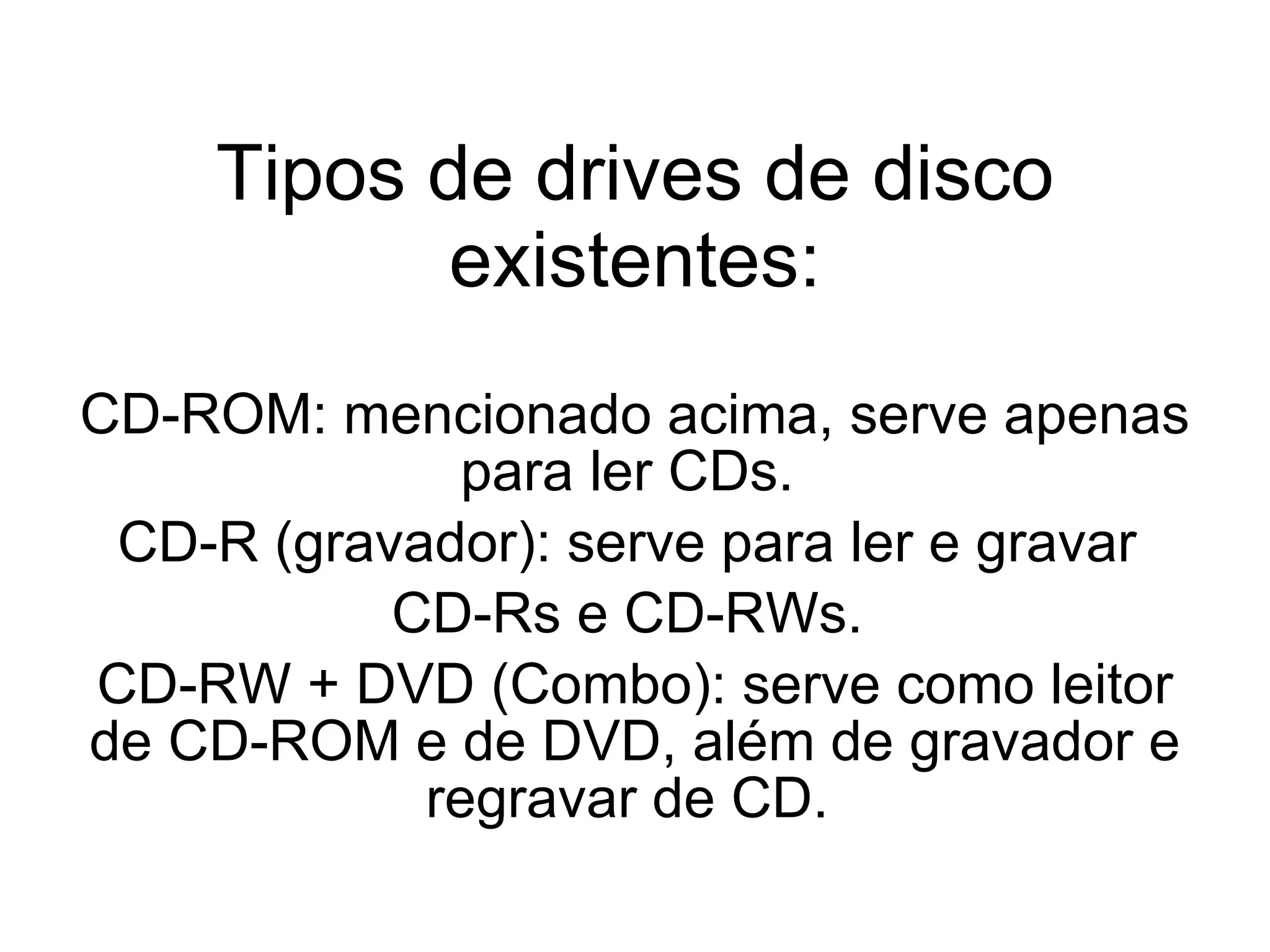

24. Tipos de drives de disco existentes: CD-ROM: mencionado acima, serve apenas para ler CDs. CD-R (gravador): serve para ler e gravar CD-Rs e CD-RWs. CD-RW + DVD (Combo): serve como leitor de CD-ROM e de DVD, além de gravador e regravar de CD.

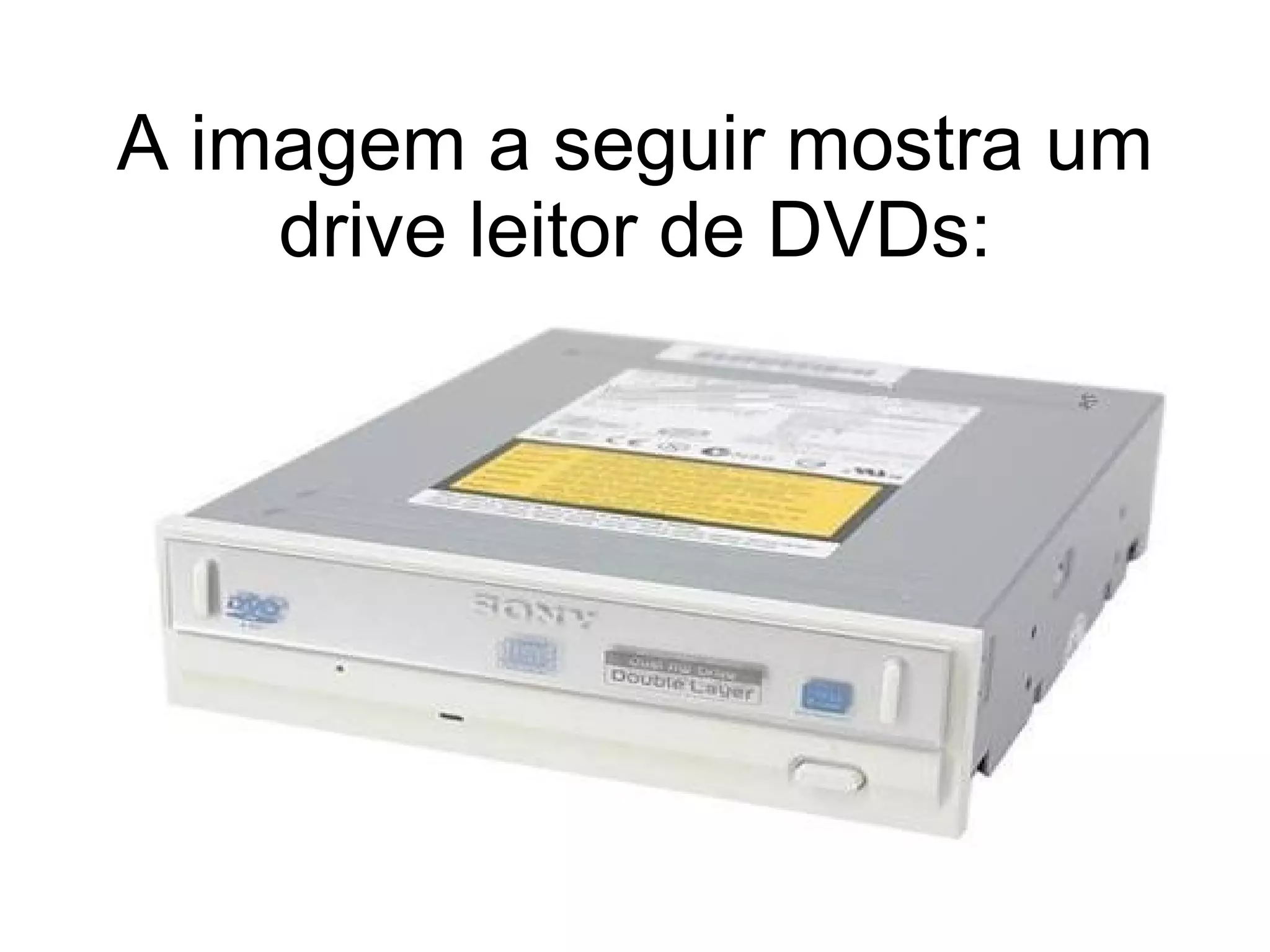

25. A imagem a seguir mostra um drive leitor de DVDs:

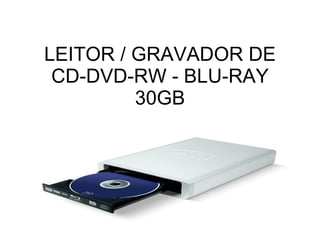

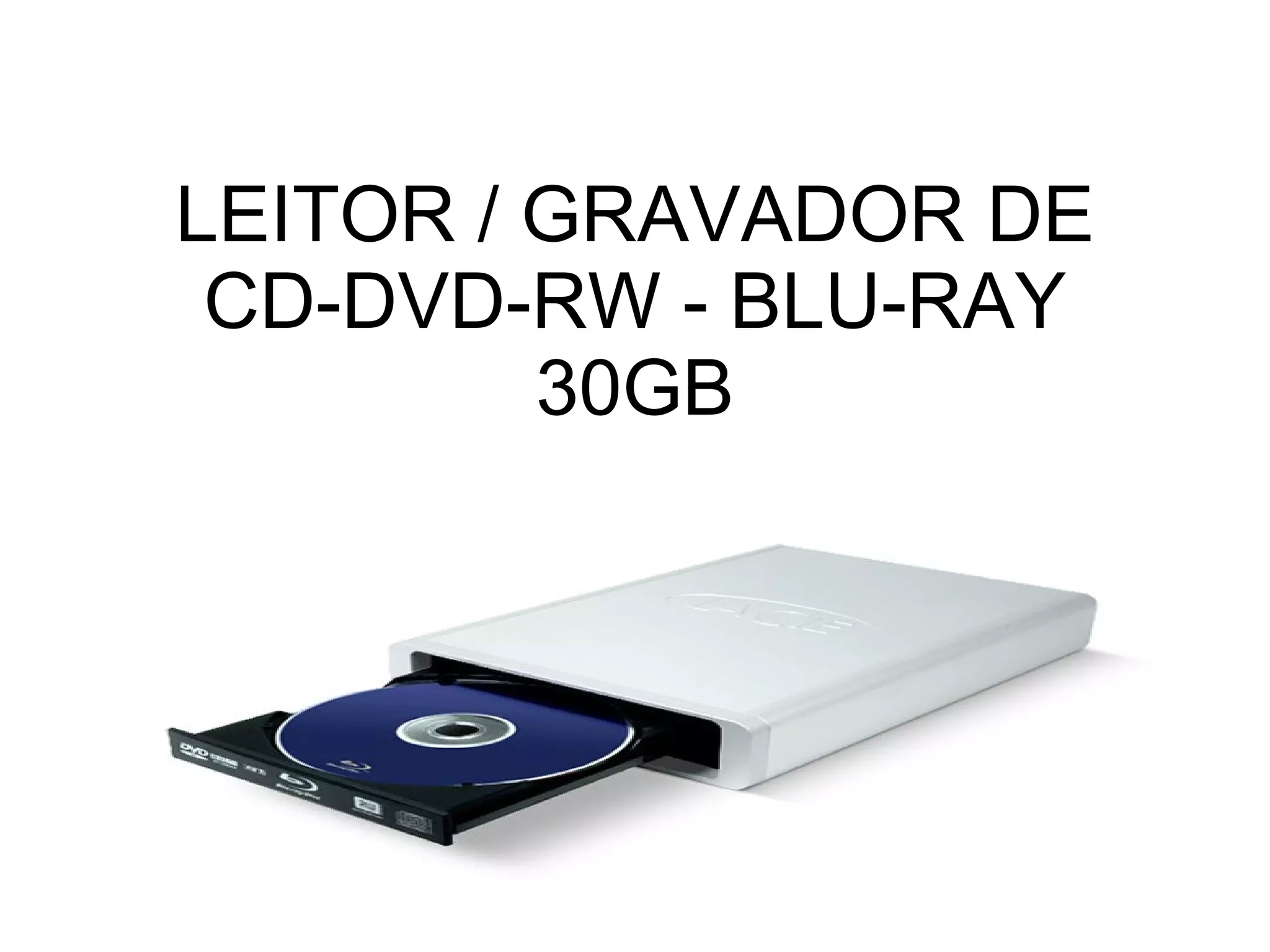

26. LEITOR / GRAVADOR DE CD-DVD-RW - BLU-RAY 30GB

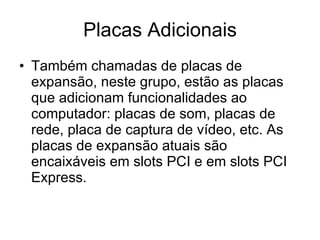

27. Placas Adicionais Também chamadas de placas de expansão, neste grupo, estão as placas que adicionam funcionalidades ao computador: placas de som, placas de rede, placa de captura de vídeo, etc. As placas de expansão atuais são encaixáveis em slots PCI e em slots PCI Express.

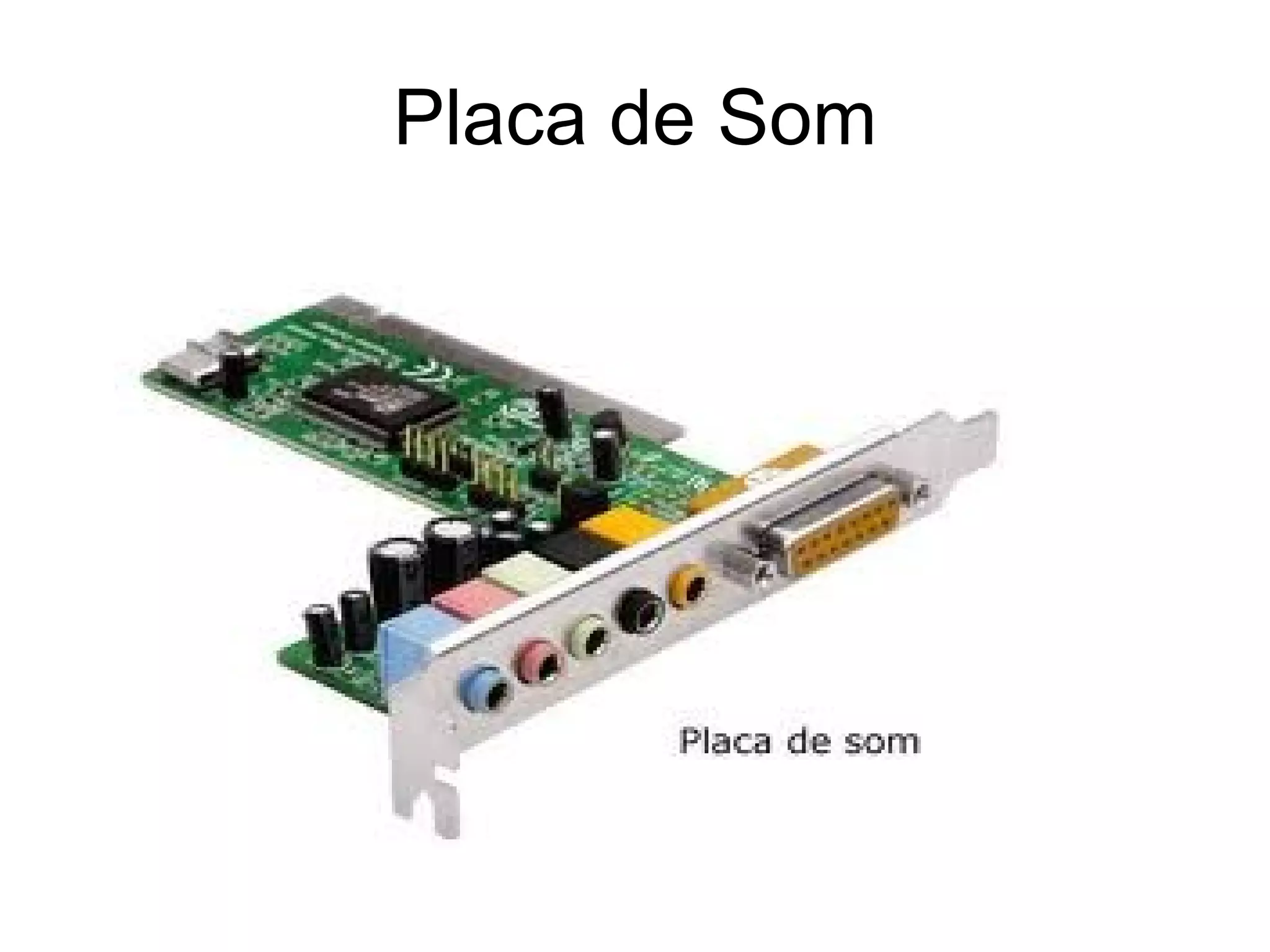

28. Placa de Som

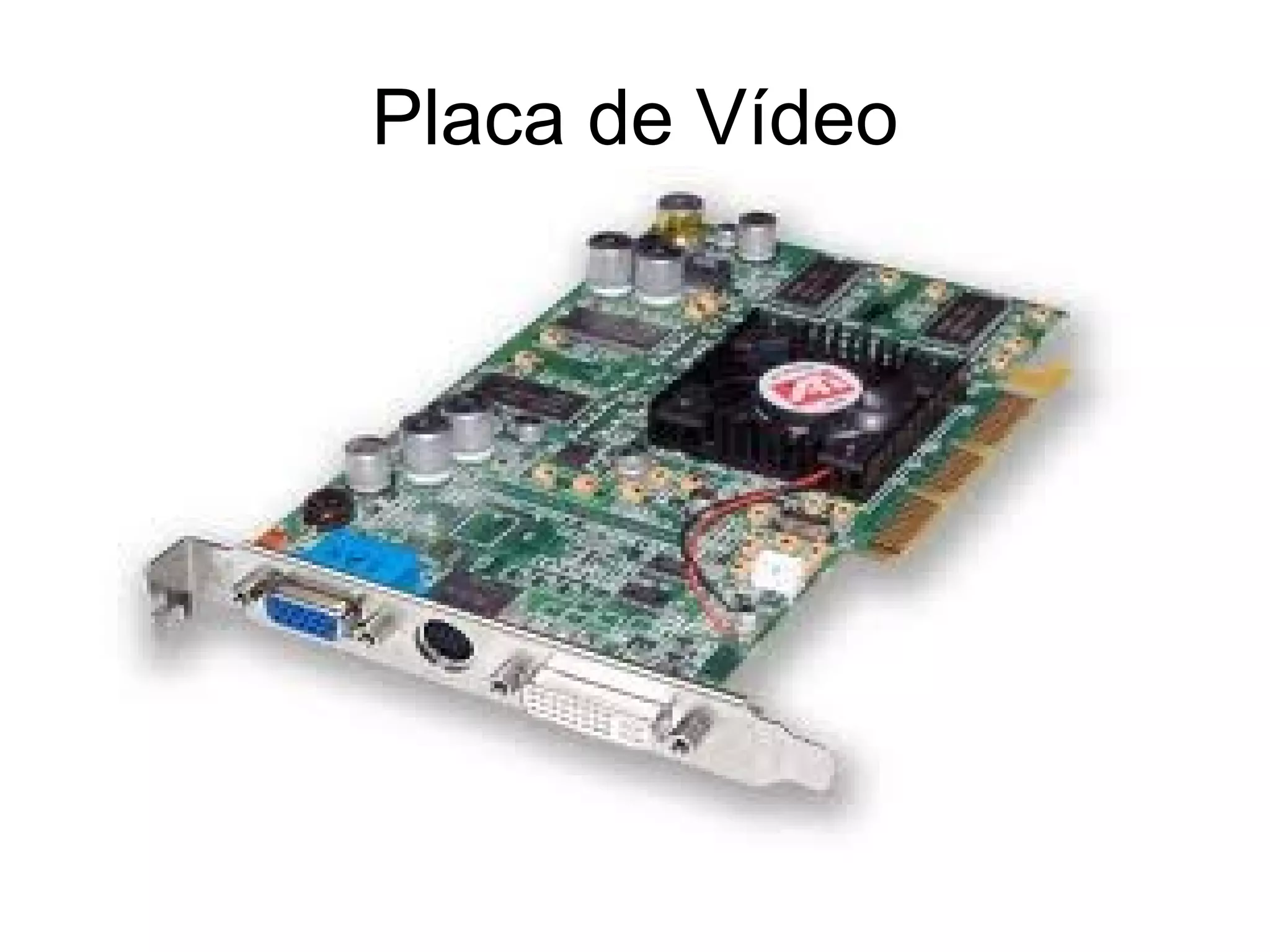

29. Placa de Vídeo

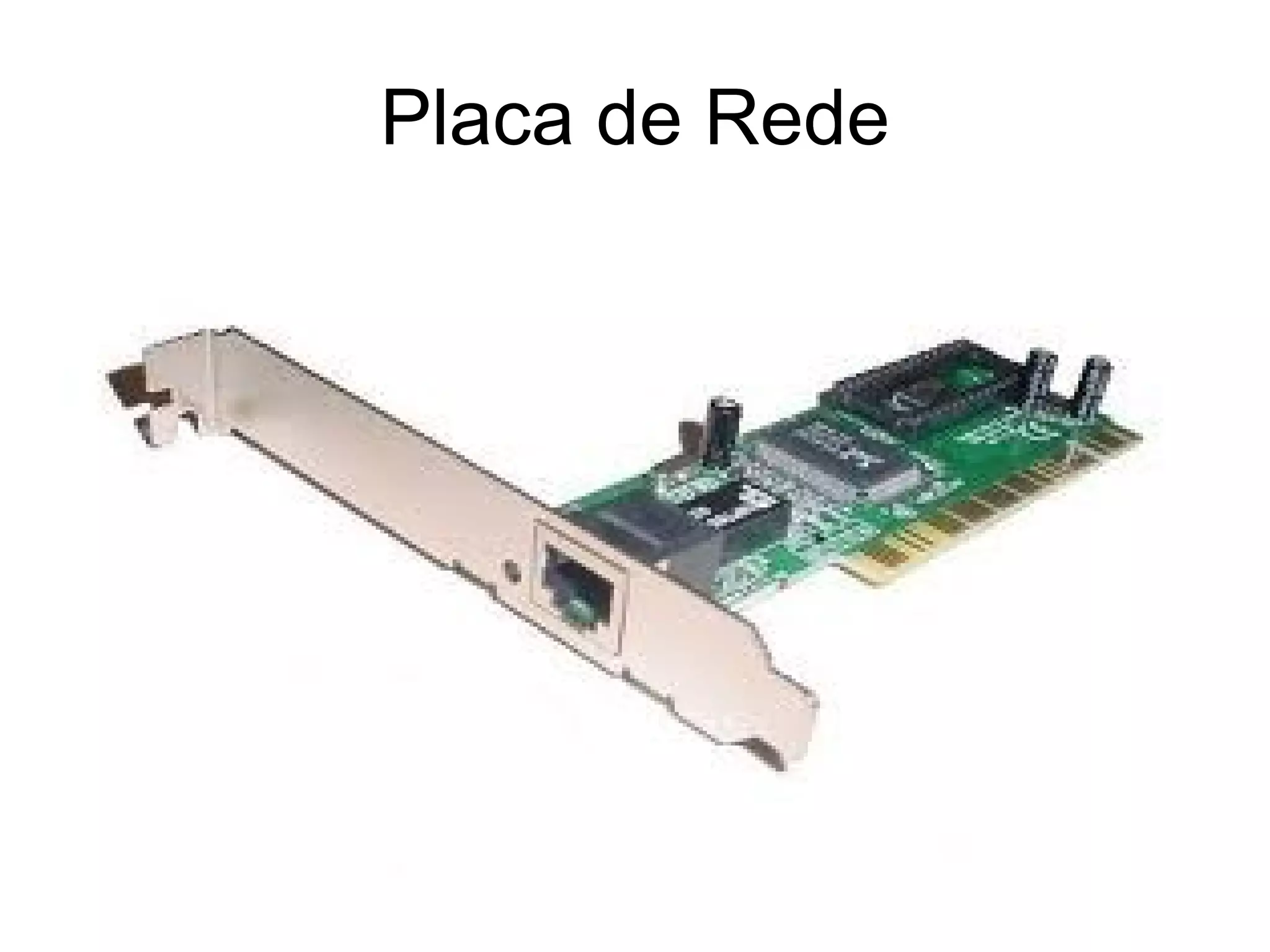

30. Placa de Rede

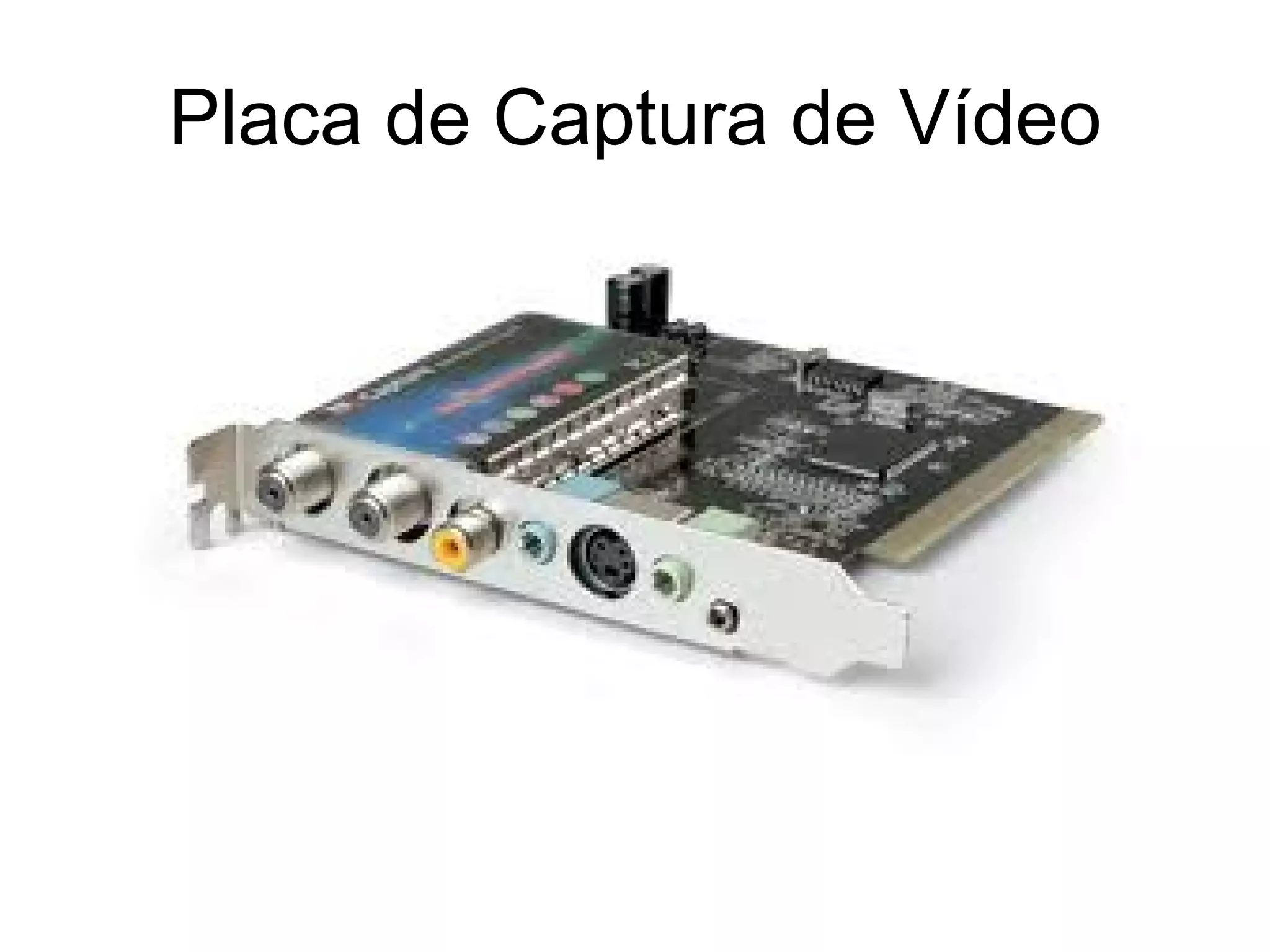

31. Placa de Captura de Vídeo

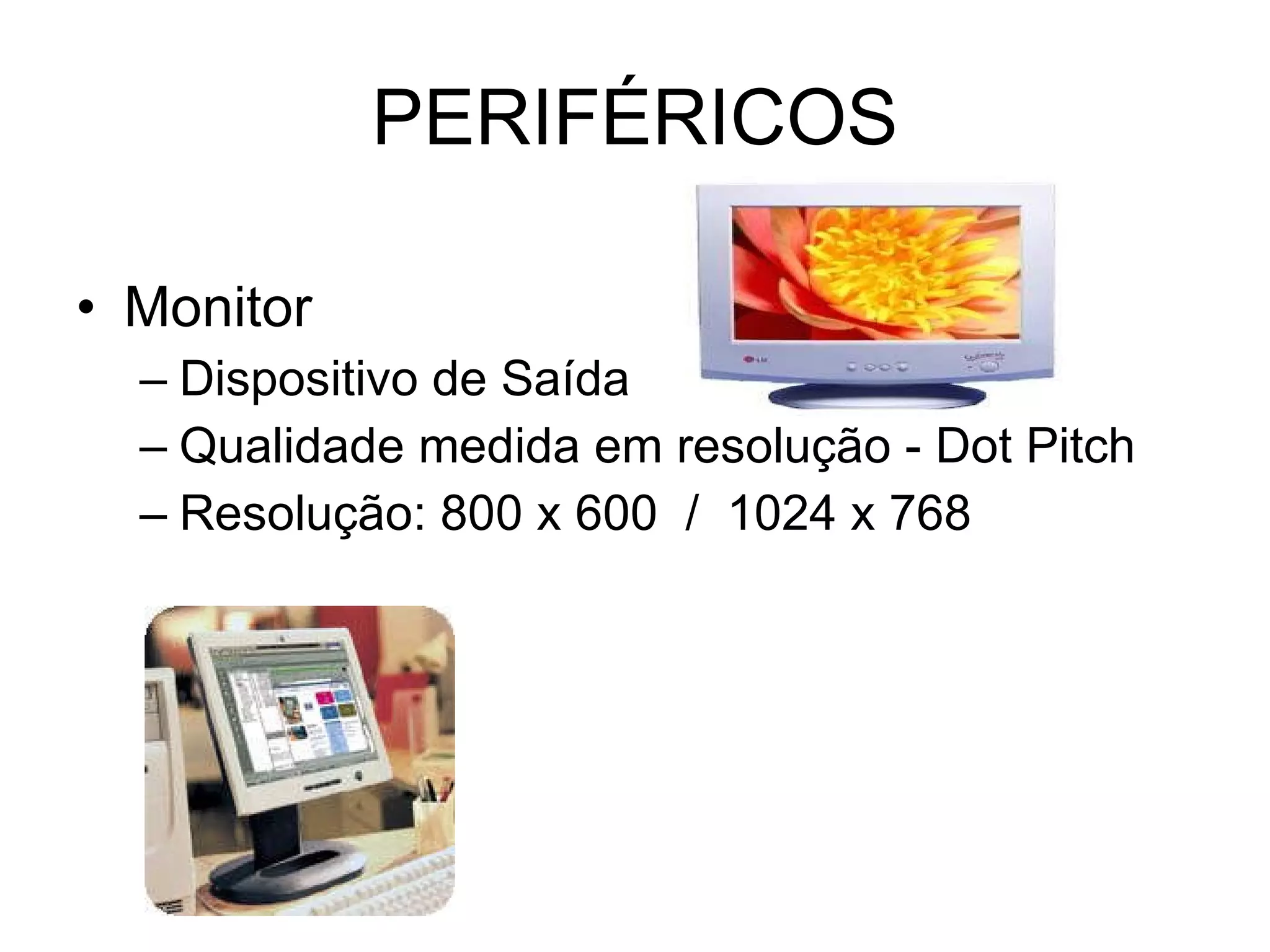

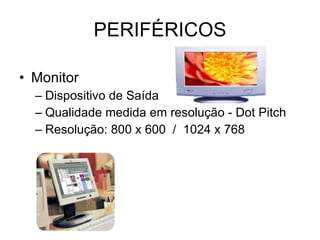

32. PERIFÉRICOS Monitor Dispositivo de Saída Qualidade medida em resolução - Dot Pitch Resolução: 800 x 600 / 1024 x 768

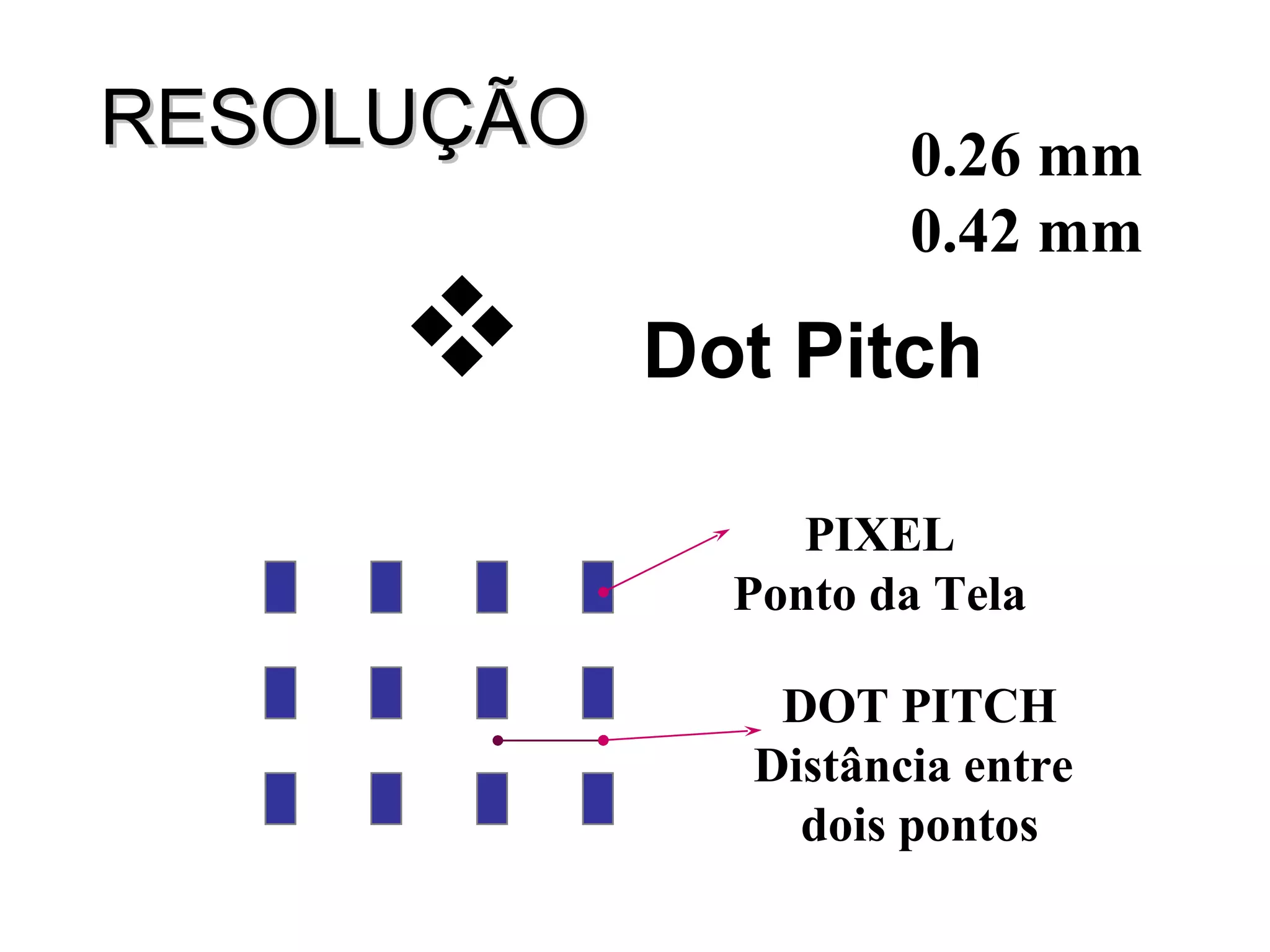

33. RESOLUÇÃO Dot Pitch PIXEL Ponto da Tela DOT PITCH Distância entre dois pontos 0.26 mm 0.42 mm

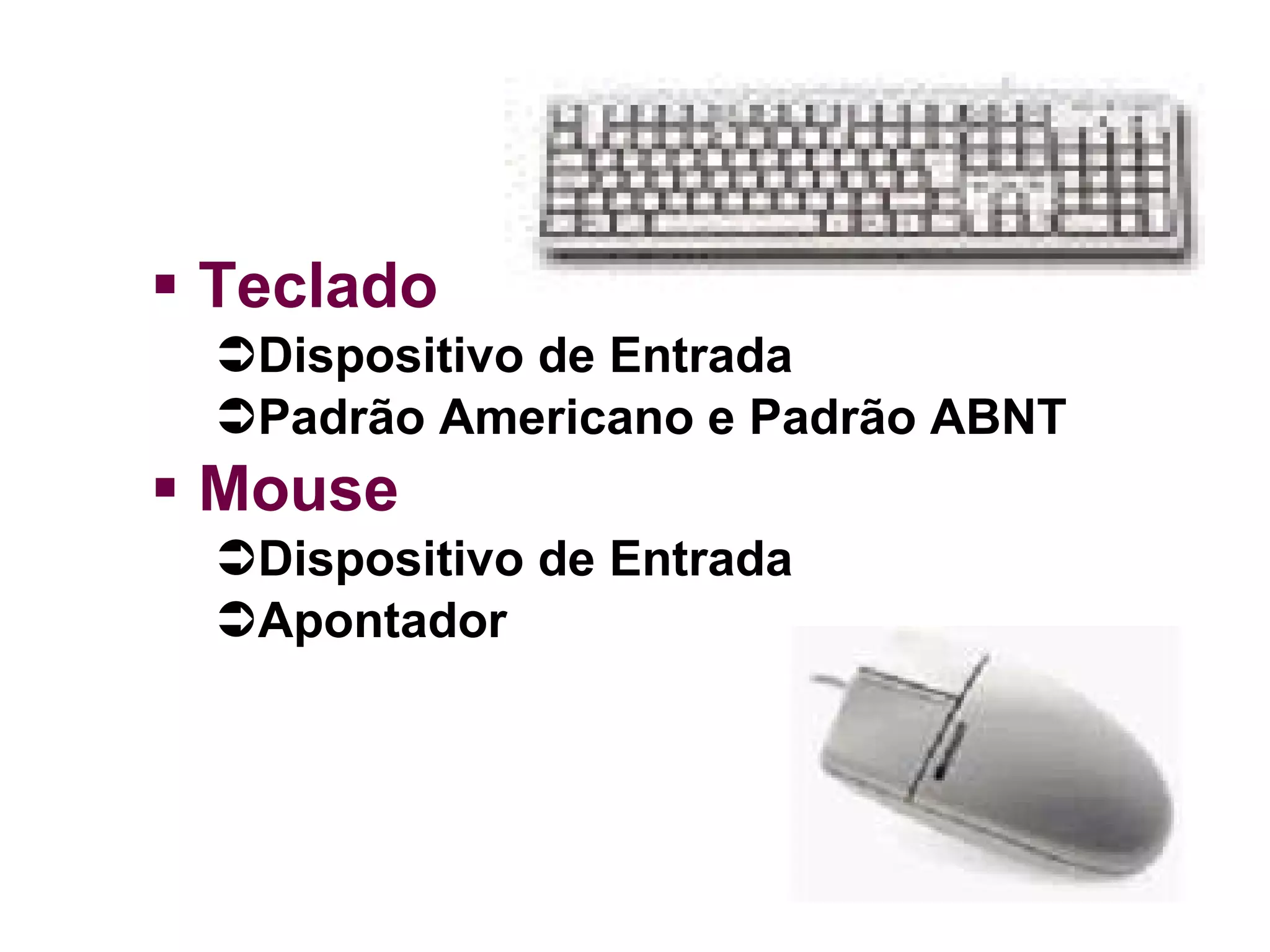

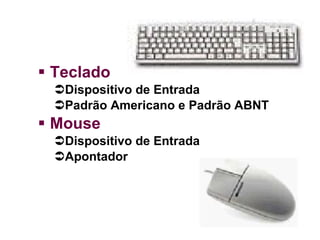

34. Teclado Dispositivo de Entrada Padrão Americano e Padrão ABNT Mouse Dispositivo de Entrada Apontador

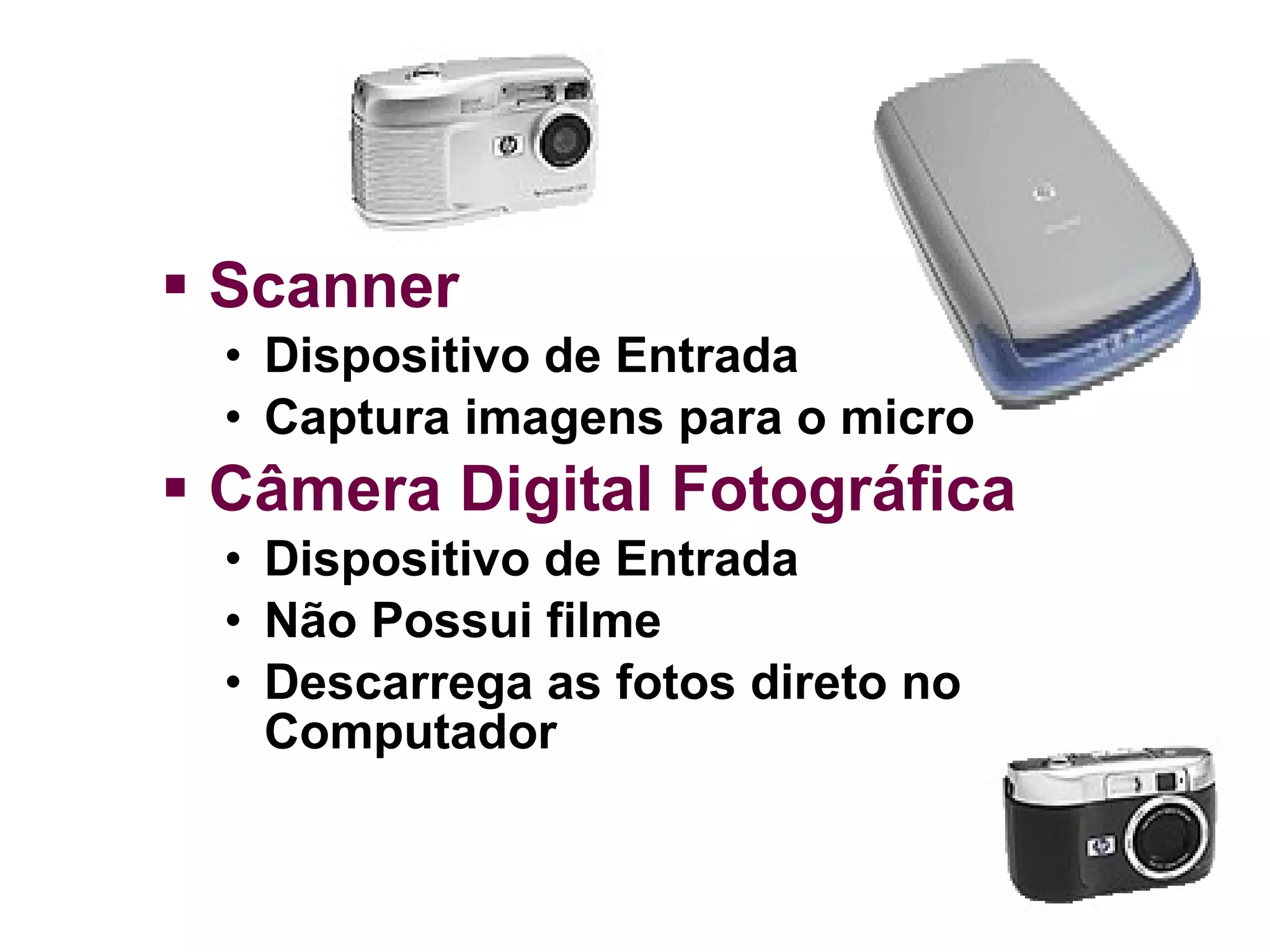

35. Scanner Dispositivo de Entrada Captura imagens para o micro Câmera Digital Fotográfica Dispositivo de Entrada Não Possui filme Descarrega as fotos direto no Computador

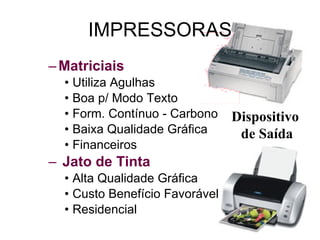

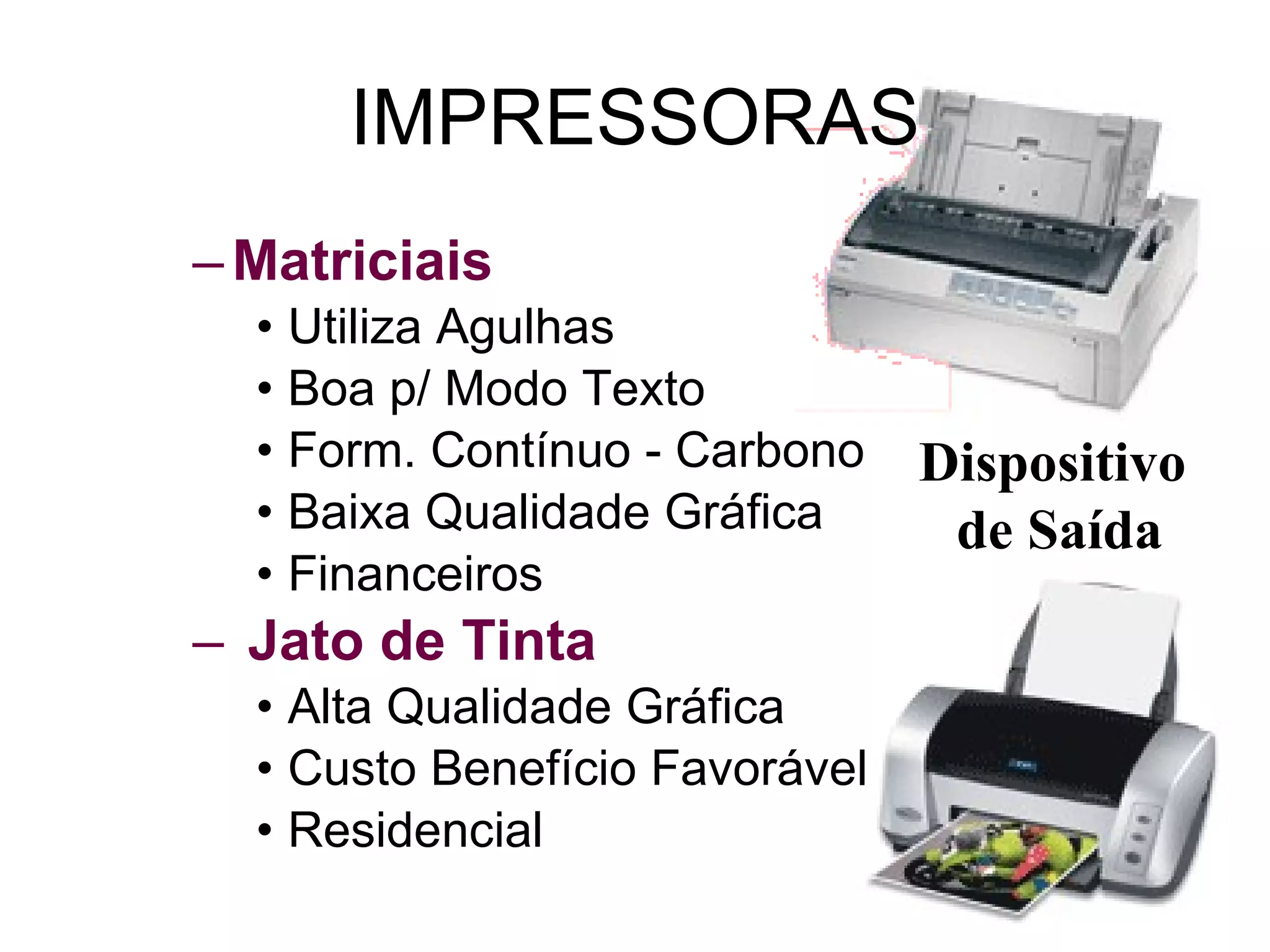

36. IMPRESSORAS Matriciais Utiliza Agulhas Boa p/ Modo Texto Form. Contínuo - Carbono Baixa Qualidade Gráfica Financeiros Jato de Tinta Alta Qualidade Gráfica Custo Benefício Favorável Residencial Dispositivo de Saída

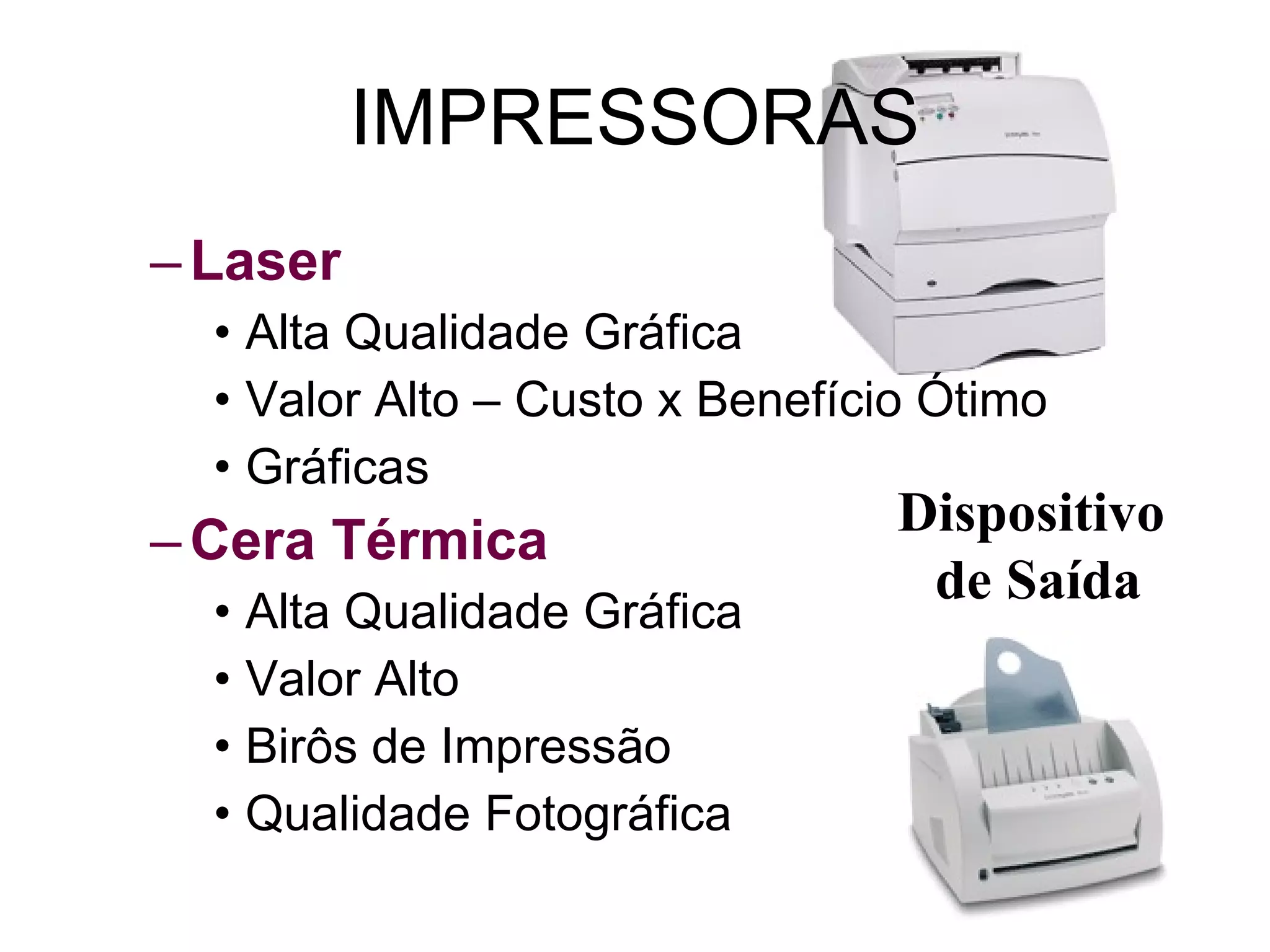

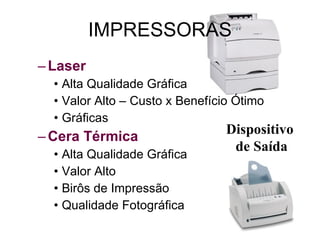

37. IMPRESSORAS Laser Alta Qualidade Gráfica Valor Alto – Custo x Benefício Ótimo Gráficas Cera Térmica Alta Qualidade Gráfica Valor Alto Birôs de Impressão Qualidade Fotográfica Dispositivo de Saída

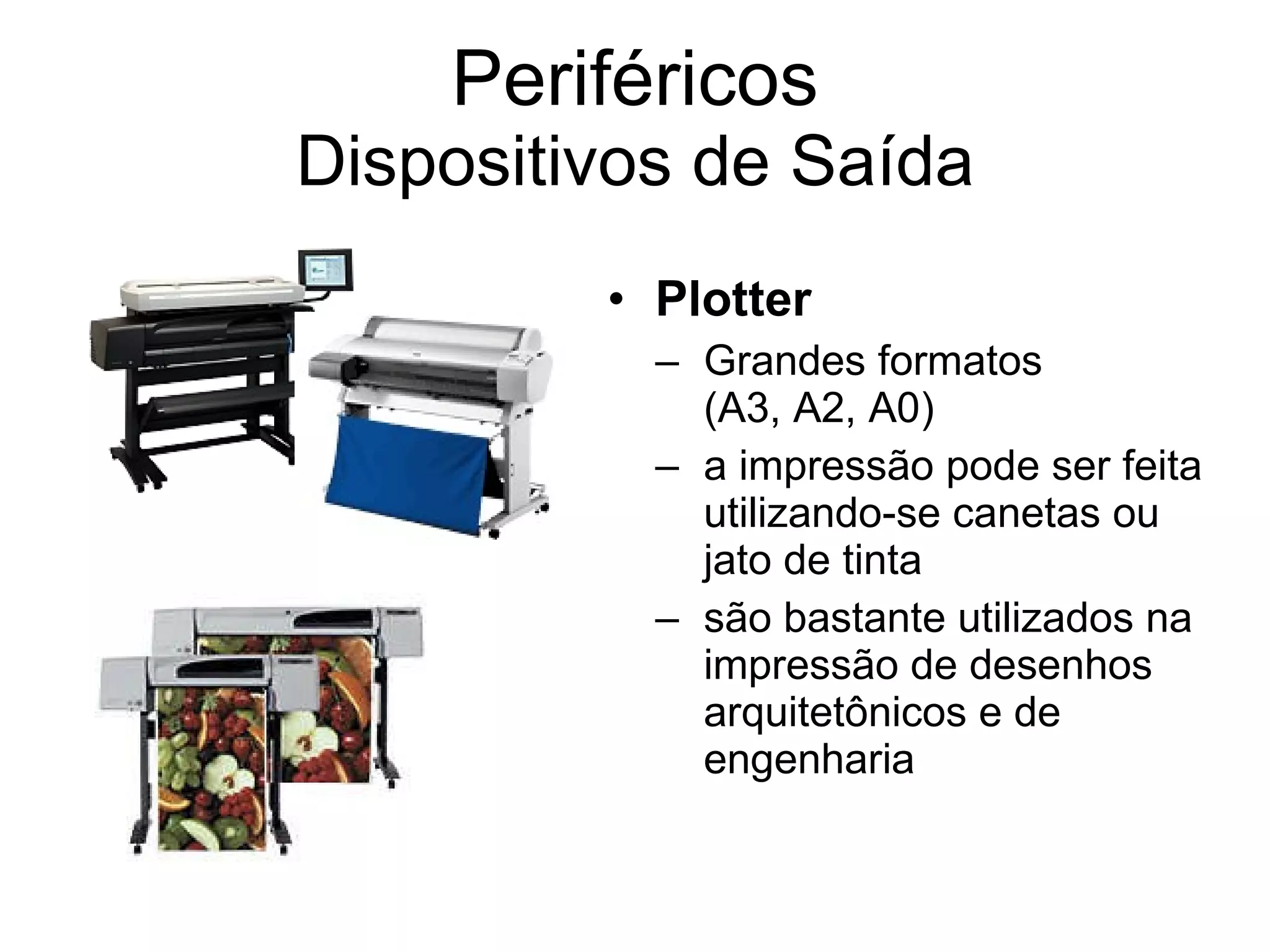

38. Periféricos Dispositivos de Saída Plotter Grandes formatos (A3, A2, A0) a impressão pode ser feita utilizando-se canetas ou jato de tinta são bastante utilizados na impressão de desenhos arquitetônicos e de engenharia

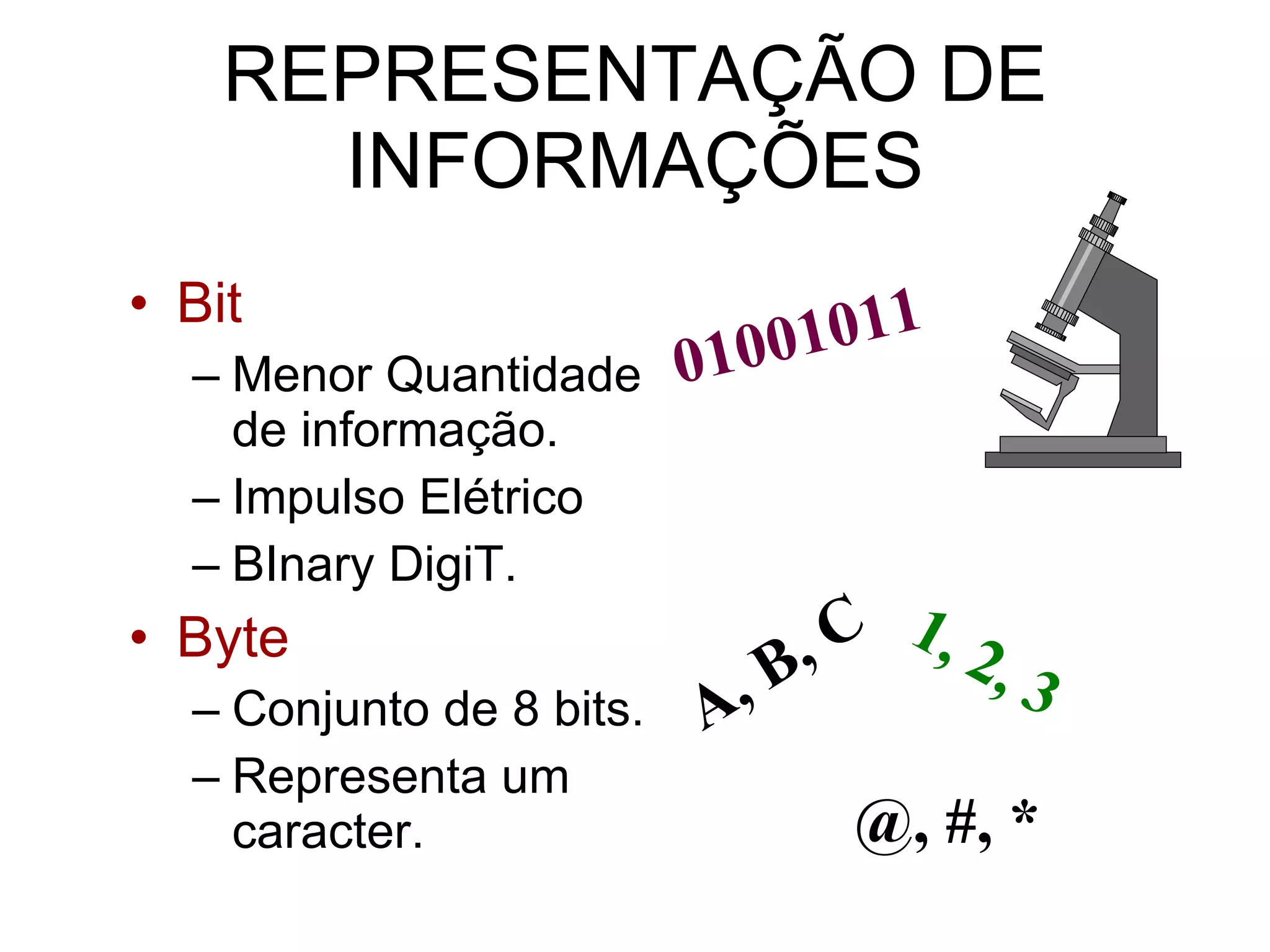

39. REPRESENTAÇÃO DE INFORMAÇÕES Bit Menor Quantidade de informação. Impulso Elétrico BInary DigiT. Byte Conjunto de 8 bits. Representa um caracter. 01001011 A, B, C 1, 2, 3 @, #, *

40. Recordando o que é Bit e Byte

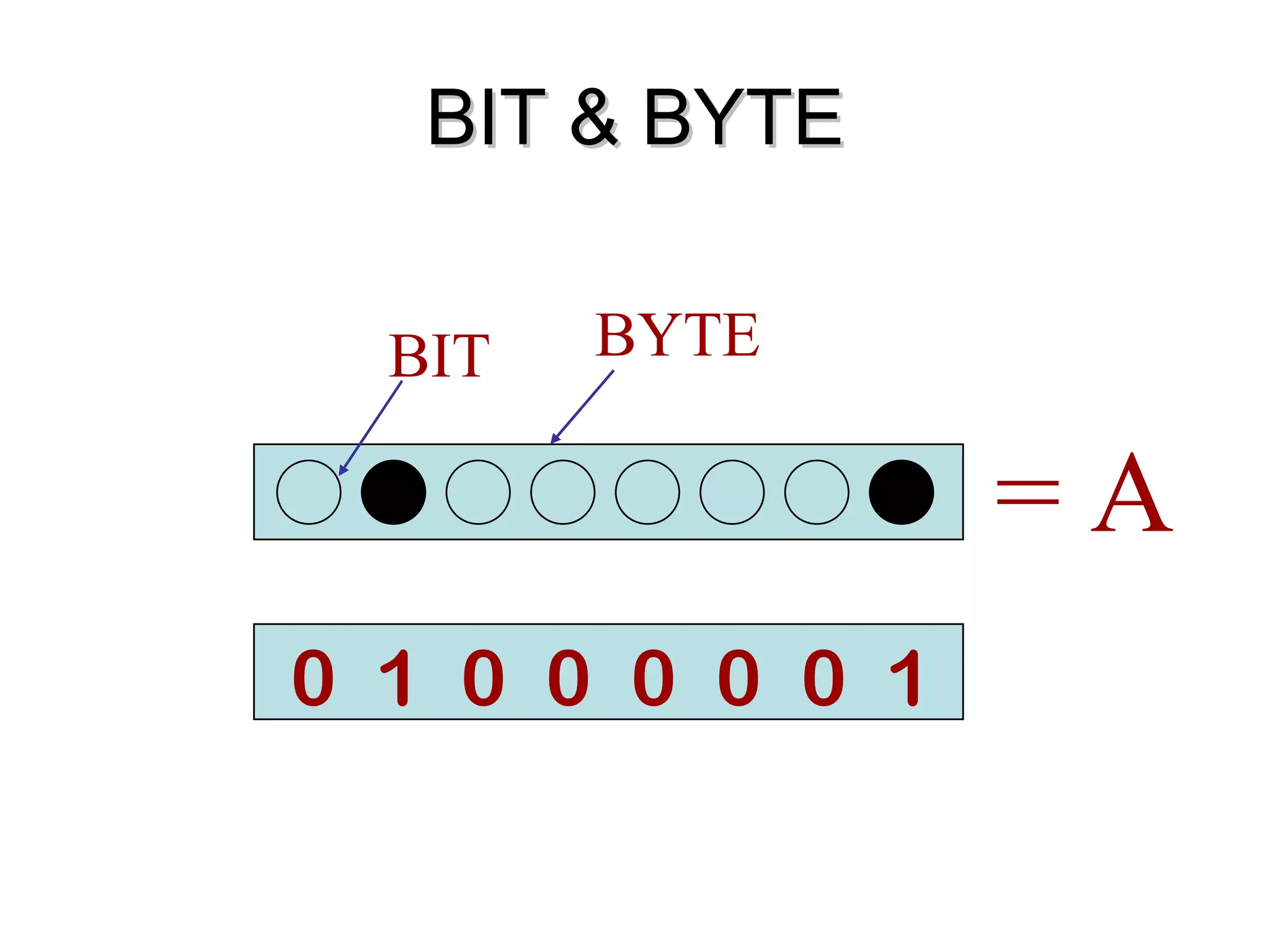

41. BIT & BYTE = A BIT BYTE 0 1 0 0 0 0 0 1

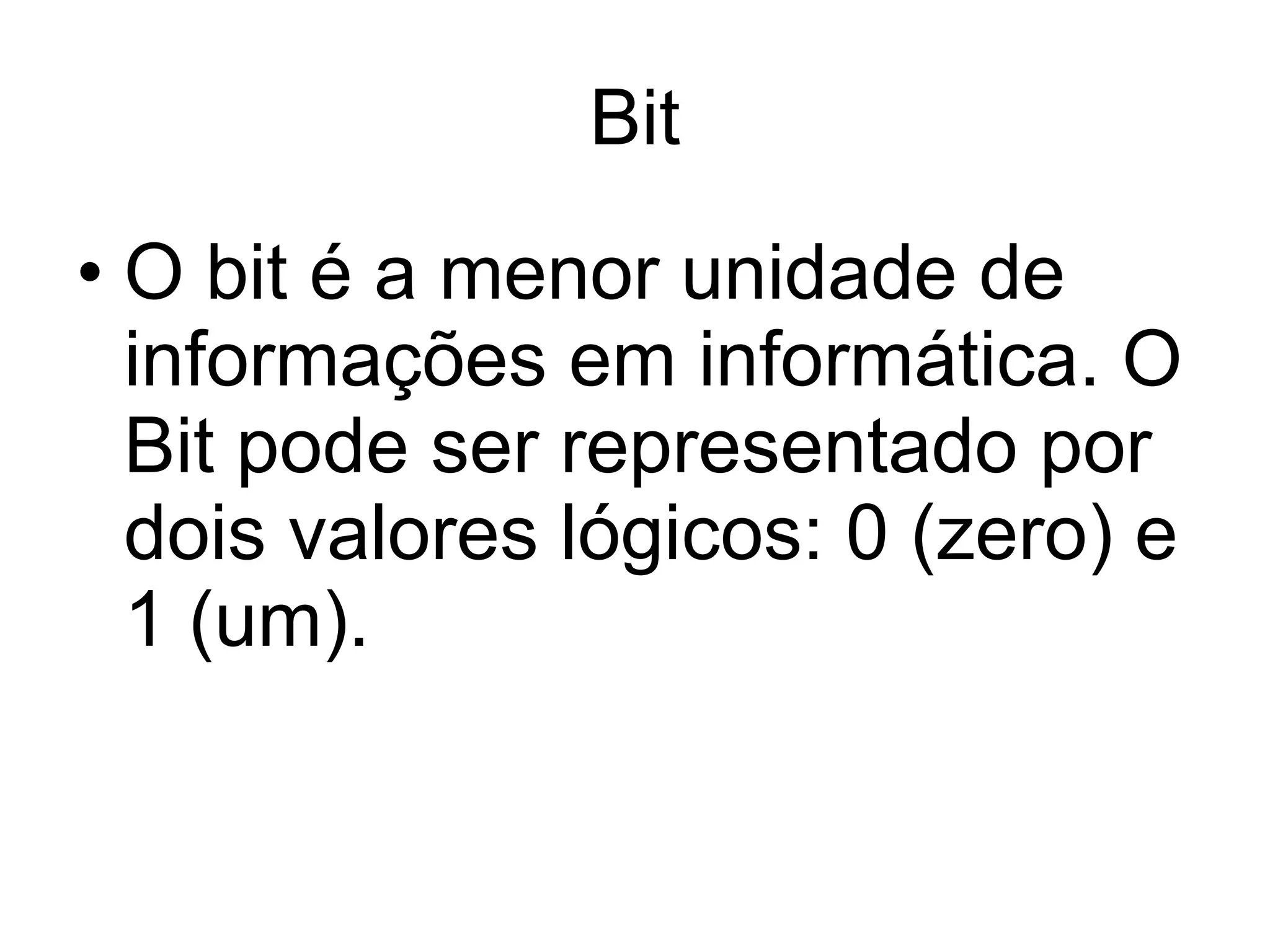

42. Bit O bit é a menor unidade de informações em informática. O Bit pode ser representado por dois valores lógicos: 0 (zero) e 1 (um).

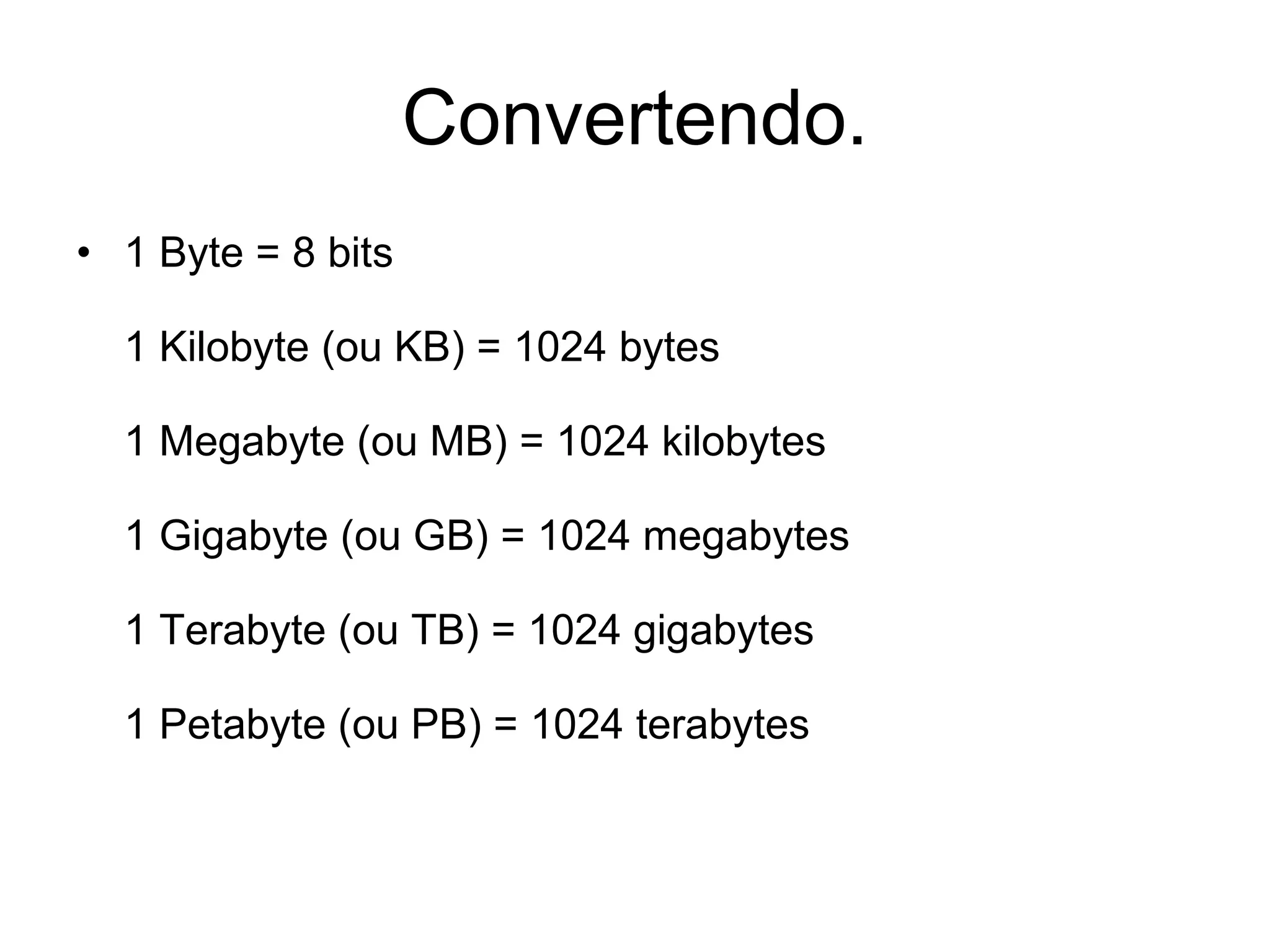

43. Convertendo. 1 Byte = 8 bits 1 Kilobyte (ou KB) = 1024 bytes 1 Megabyte (ou MB) = 1024 kilobytes 1 Gigabyte (ou GB) = 1024 megabytes 1 Terabyte (ou TB) = 1024 gigabytes 1 Petabyte (ou PB) = 1024 terabytes

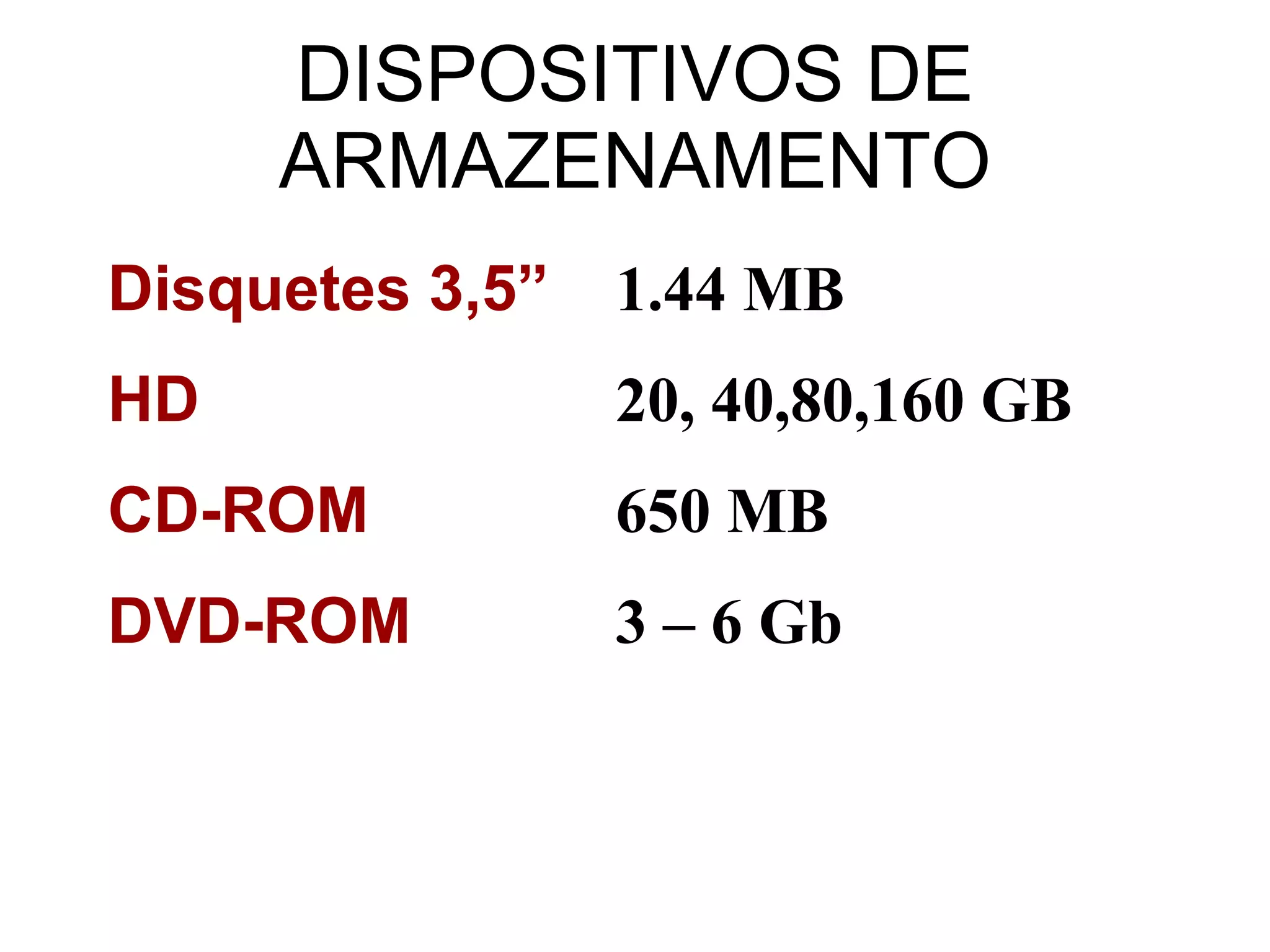

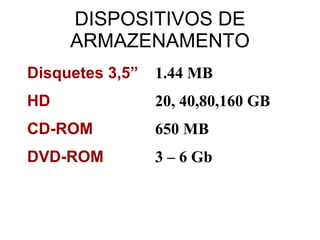

44. DISPOSITIVOS DE ARMAZENAMENTO Disquetes 3,5” 1.44 MB HD 20, 40,80,160 GB CD-ROM 650 MB DVD-ROM 3 – 6 Gb

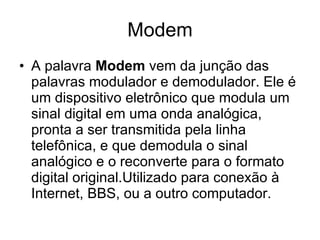

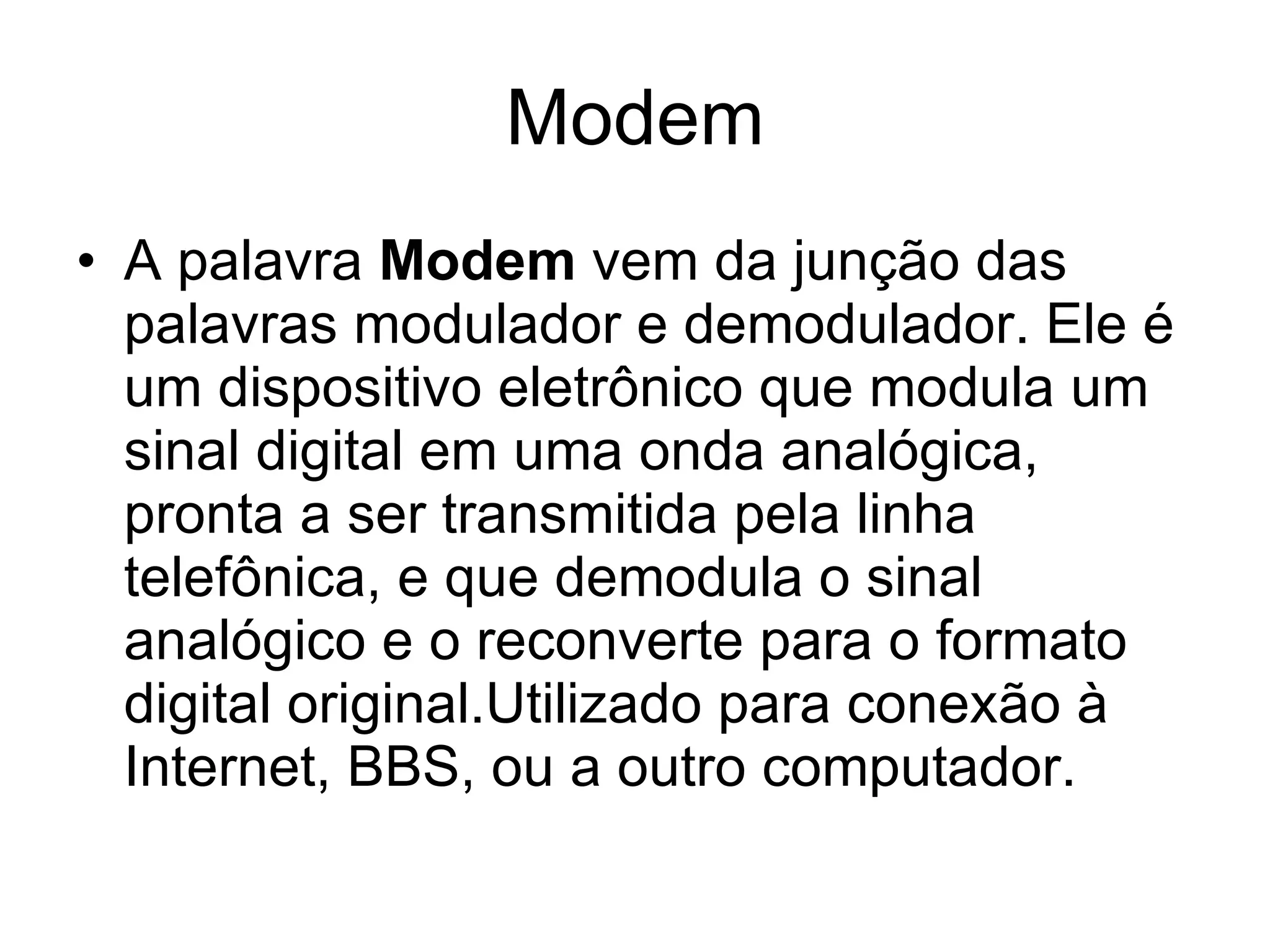

45. Modem A palavra Modem vem da junção das palavras modulador e demodulador. Ele é um dispositivo eletrônico que modula um sinal digital em uma onda analógica, pronta a ser transmitida pela linha telefônica, e que demodula o sinal analógico e o reconverte para o formato digital original.Utilizado para conexão à Internet, BBS, ou a outro computador.

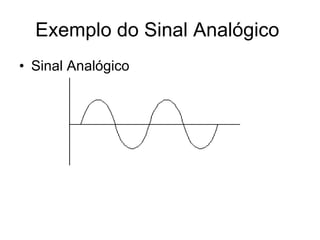

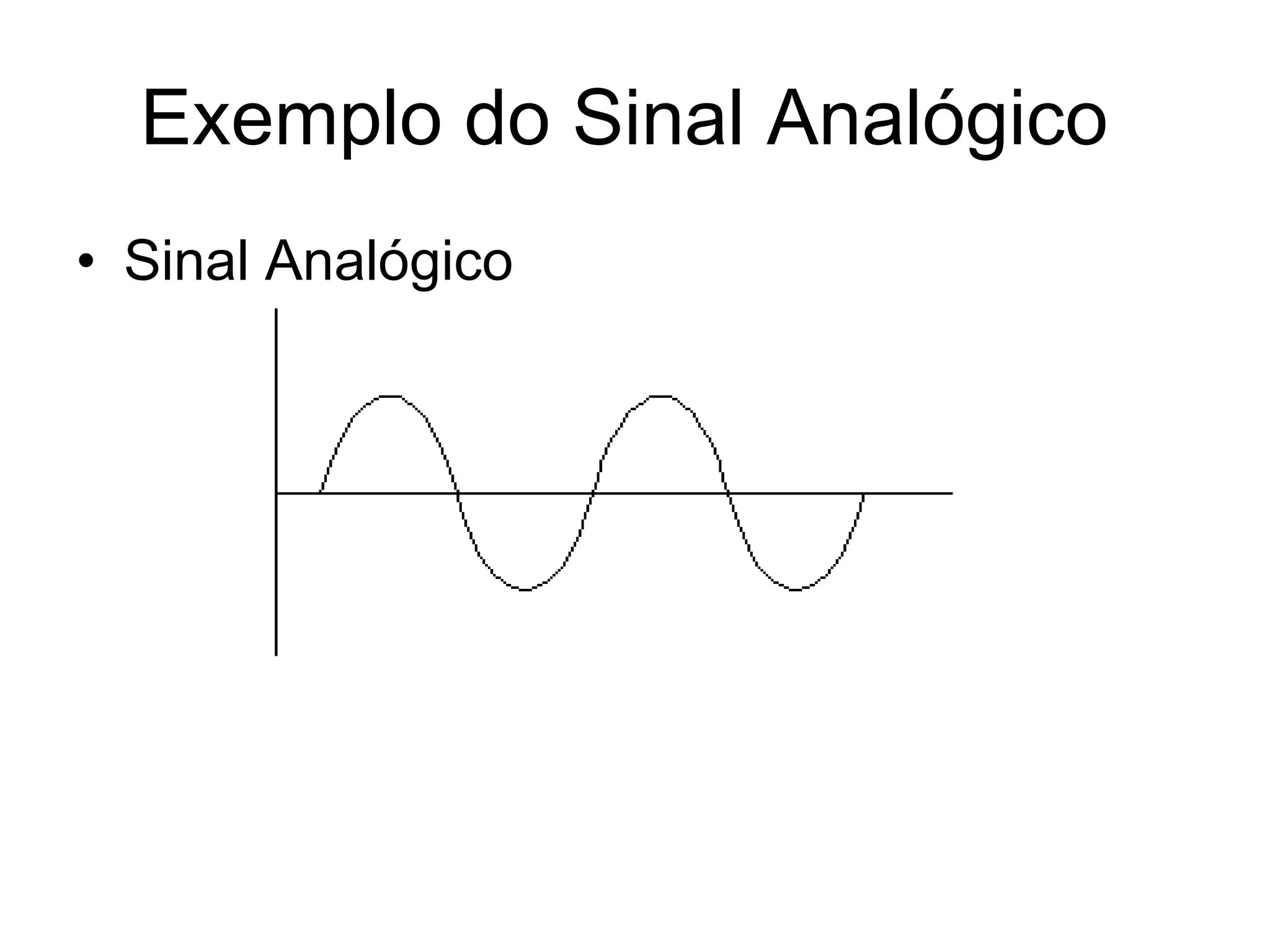

46. Exemplo do Sinal Analógico Sinal Analógico

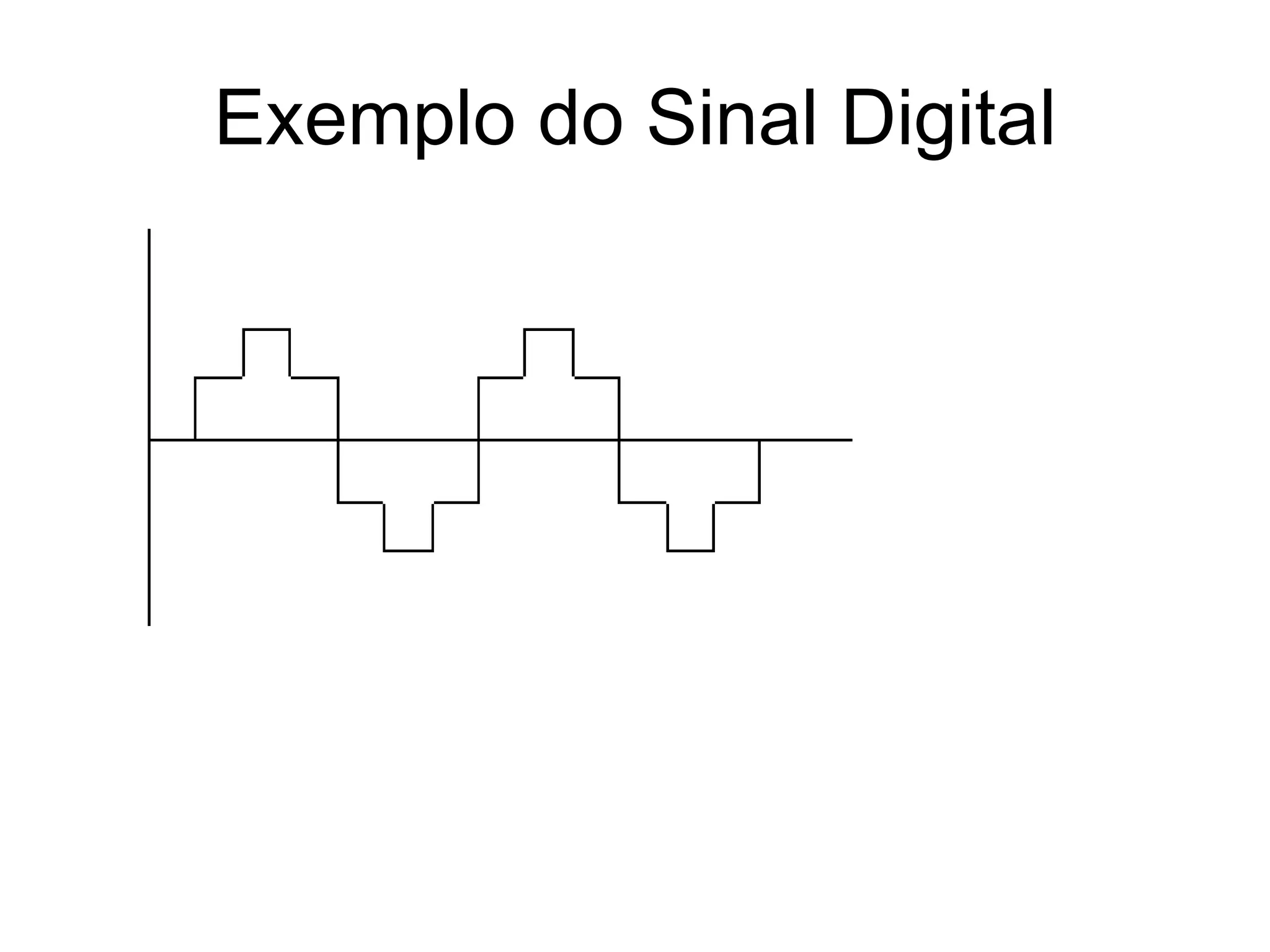

47. Exemplo do Sinal Digital Sinal digital

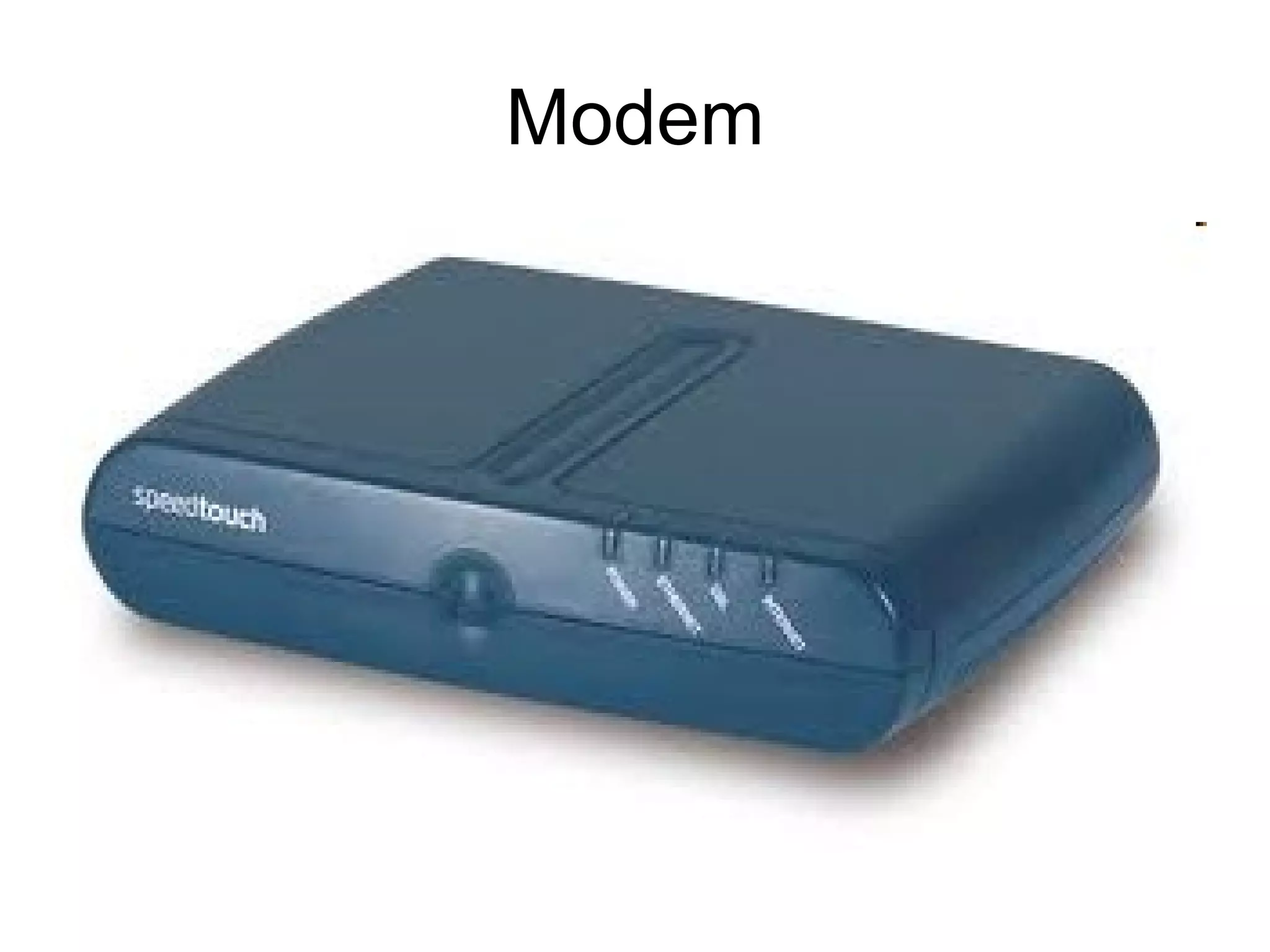

48. Modem

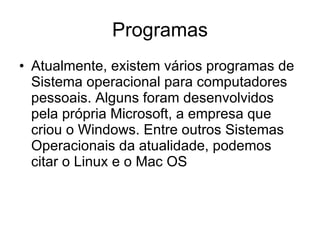

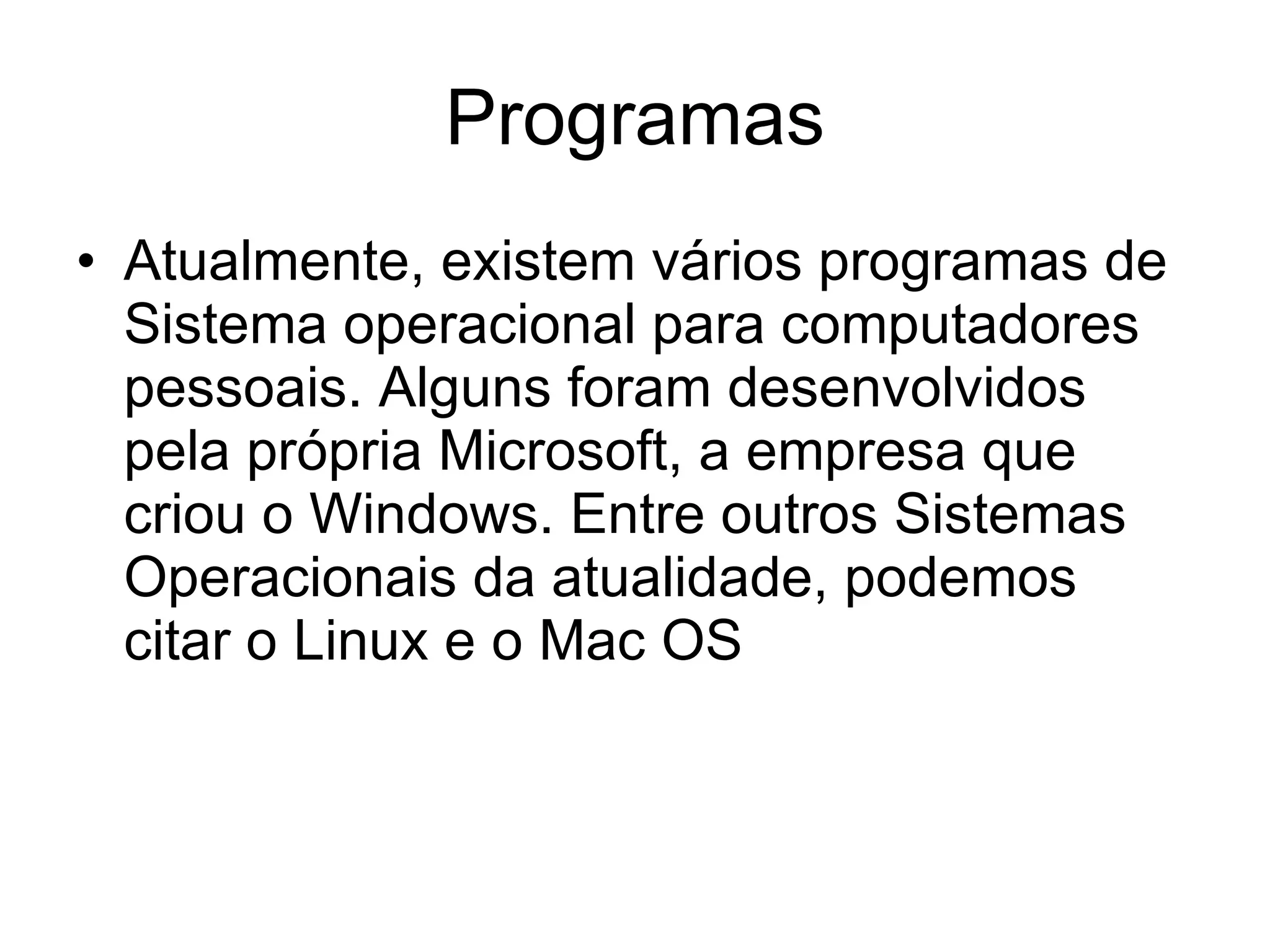

49. Programas Atualmente, existem vários programas de Sistema operacional para computadores pessoais. Alguns foram desenvolvidos pela própria Microsoft, a empresa que criou o Windows. Entre outros Sistemas Operacionais da atualidade, podemos citar o Linux e o Mac OS

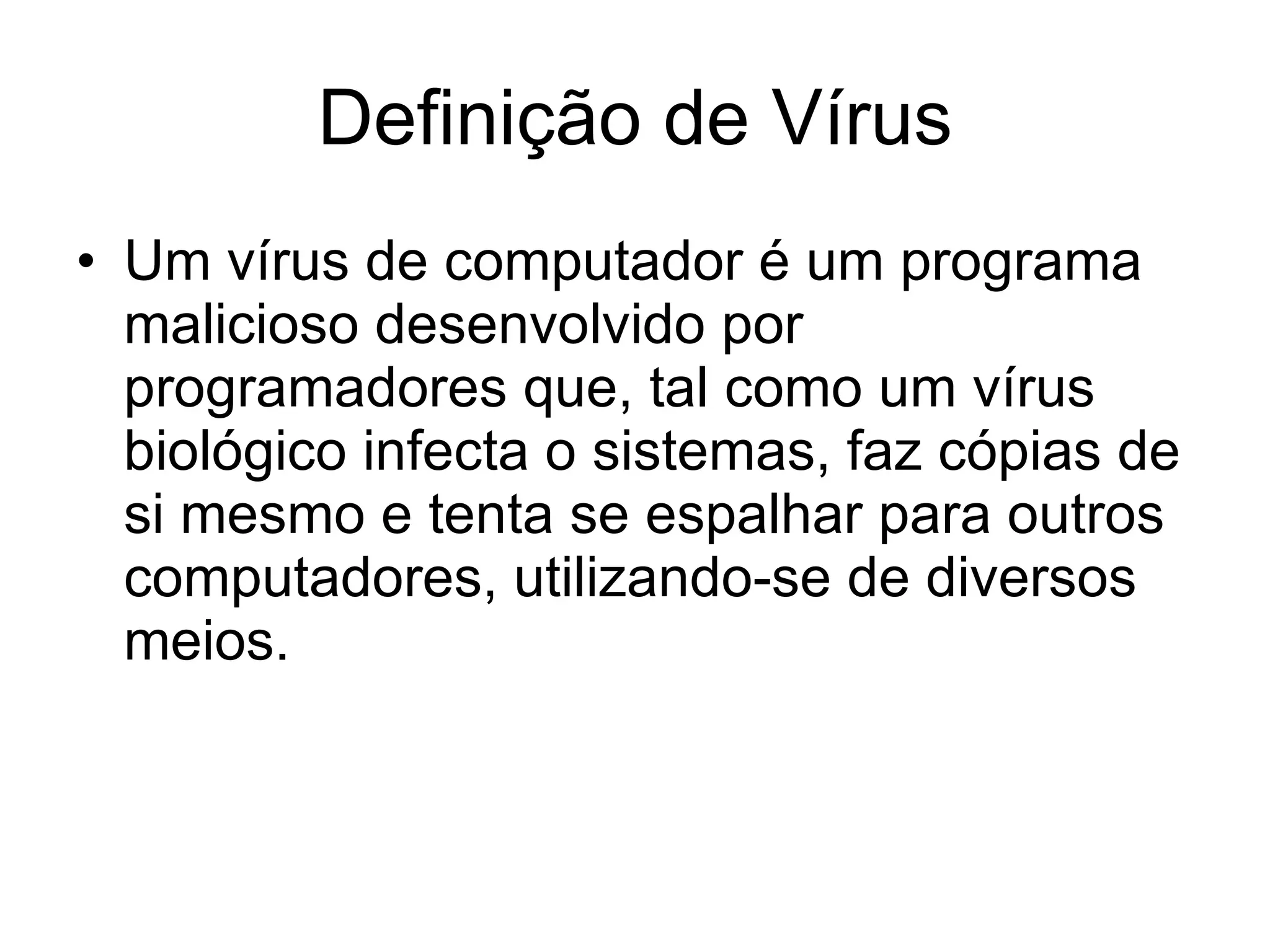

50. Definição de Vírus Um vírus de computador é um programa malicioso desenvolvido por programadores que, tal como um vírus biológico infecta o sistemas, faz cópias de si mesmo e tenta se espalhar para outros computadores, utilizando-se de diversos meios.

51. Windows XP

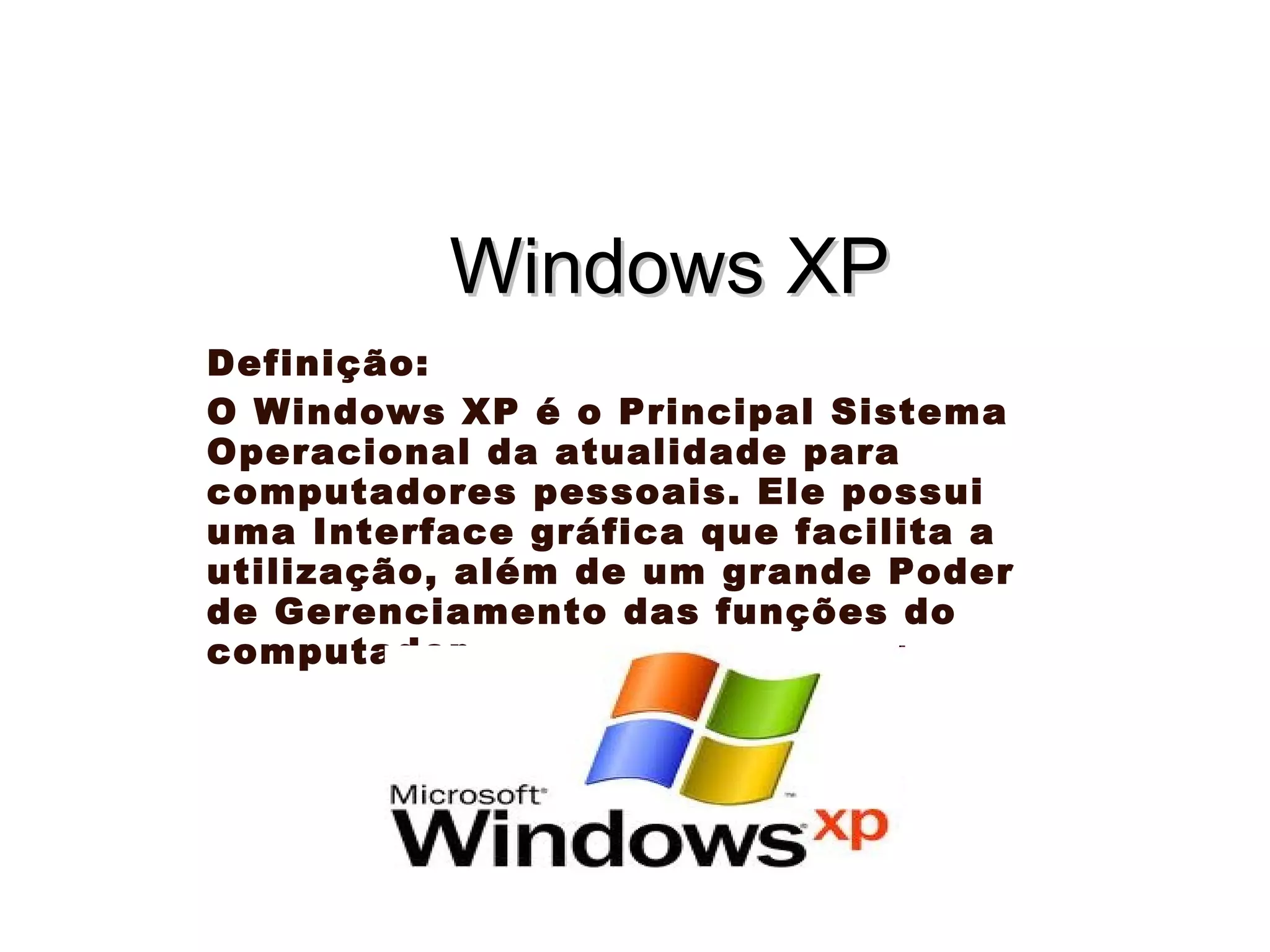

52. Windows XP Definição: O Windows XP é o Principal Sistema Operacional da atualidade para computadores pessoais. Ele possui uma Interface gráfica que facilita a utilização, além de um grande Poder de Gerenciamento das funções do computador.

53. Tirando as Dúvidas Contato: http://professorclaytonsouza.blogspot.com/ Facebook:claytonn_souza@hotmail.com

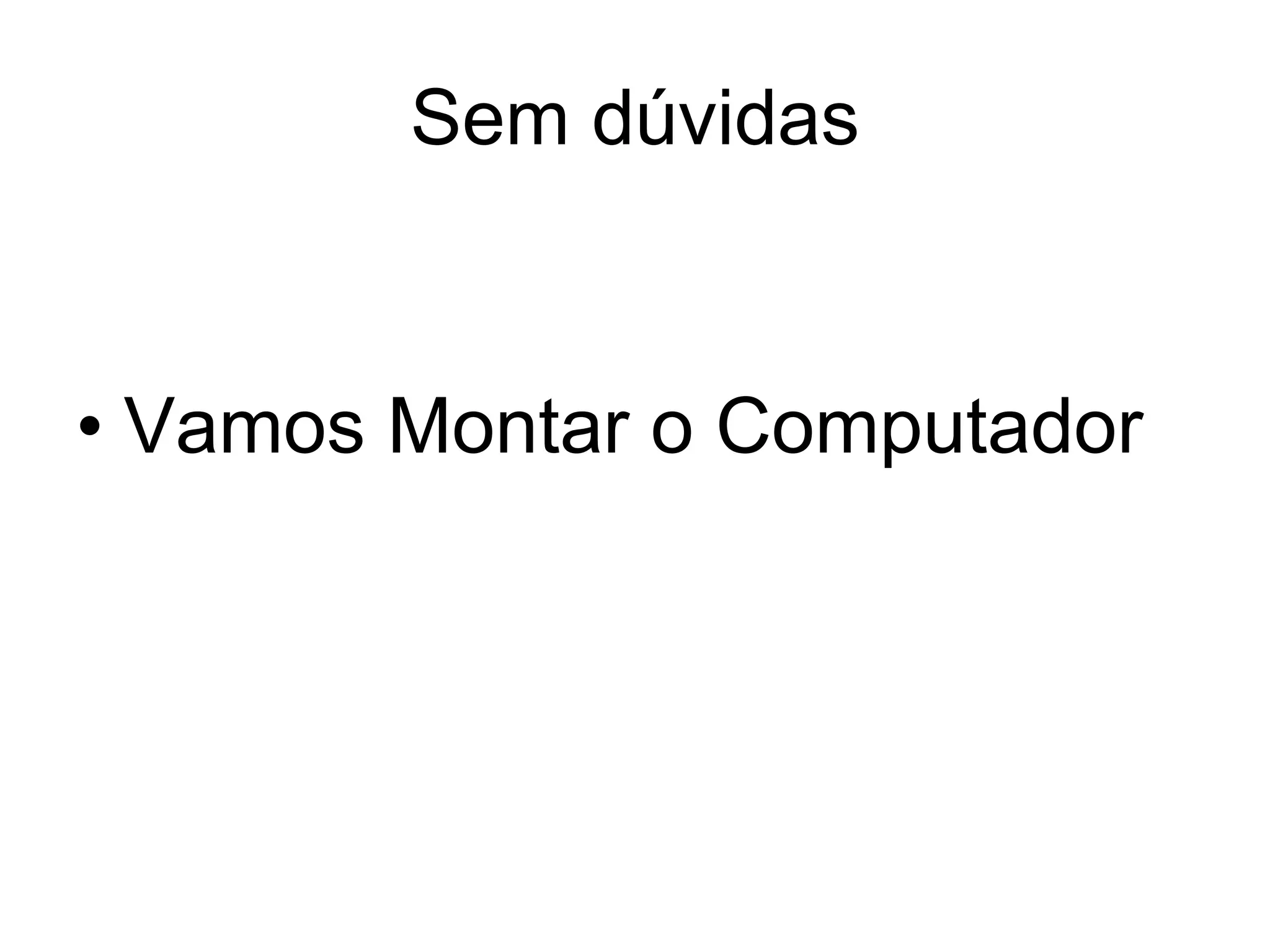

54. Sem dúvidas Vamos Montar o Computador
