1. Unidade 4 Análise dimensional e semelhança mecânica

2. Vamos inicialmente discutir quais as vantagens de recorrermos a análise dimensional e semelhança.

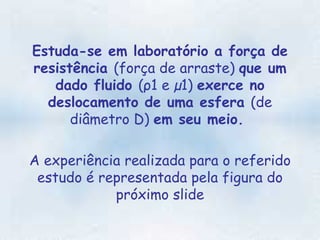

4. Estuda-se em laboratório a força de resistência (força de arraste) que um dado fluido (ρ1 e µ1) exerce no deslocamento de uma esfera (de diâmetro D) em seu meio. A experiência realizada para o referido estudo é representada pela figura do próximo slide

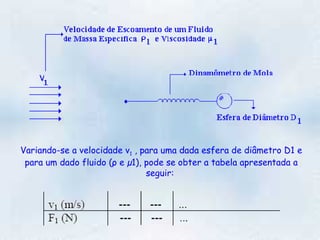

5. Variando-se a velocidade v 1 , para uma dada esfera de diâmetro D1 e para um dado fluido (ρ e µ1), pode se obter a tabela apresentada a seguir:

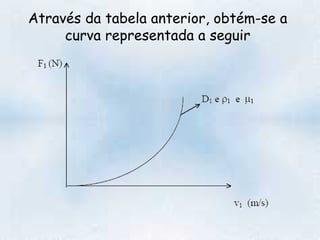

6. Através da tabela anterior, obtém-se a curva representada a seguir

7. Podemos constatar facilmente que a curva representada no slide anterior é uma curva particular , mesmo porque apresenta, tanto na ordenada como na abscissa, grandezas dimensionais. Objetivo - Generalizar as informações obtidas em laboratório .

8. Para que possamos exemplificar o objetivo mencionado anteriormente, vamos supor que nos seja dirigida a seguinte questão: “ Qual a força exercida em uma esfera de diâmetro D 2 ; quando esta se desloca no mesmo fluido com a velocidade v 2 ?” Condição : A resposta da questão deve ser obtida sem se recorrer a ensaios. É justamente para satisfazer esta condição que recorremos à análise dimensional. E para sua introdução deve-se inicialmente definir a função que caracteriza o fenômeno

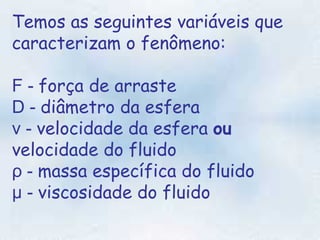

9. Temos as seguintes variáveis que caracterizam o fenômeno: F - força de arraste D - diâmetro da esfera v - velocidade da esfera ou velocidade do fluido ρ - massa específica do fluido µ - viscosidade do fluido

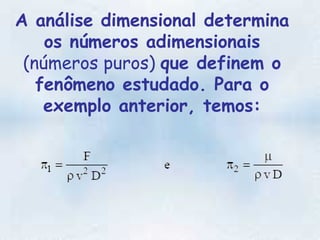

10. A análise dimensional determina os números adimensionais (números puros) que definem o fenômeno estudado. Para o exemplo anterior, temos:

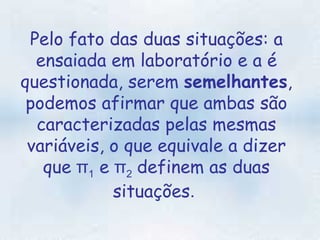

11. Pelo fato das duas situações: a ensaiada em laboratório e a é questionada, serem semelhantes , podemos afirmar que ambas são caracterizadas pelas mesmas variáveis, o que equivale a dizer que π 1 e π 2 definem as duas situações .

12. Podemos a partir dos dados obtidos no ensaio, obter a tabela representada a seguir:

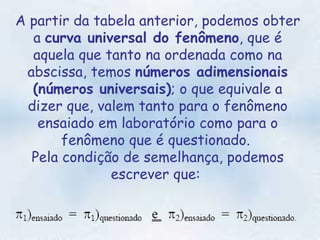

13. A partir da tabela anterior, podemos obter a curva universal do fenômeno , que é aquela que tanto na ordenada como na abscissa, temos números adimensionais (números universais) ; o que equivale a dizer que, valem tanto para o fenômeno ensaiado em laboratório como para o fenômeno que é questionado. Pela condição de semelhança, podemos escrever que:

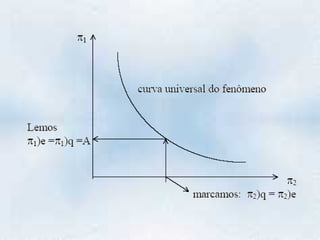

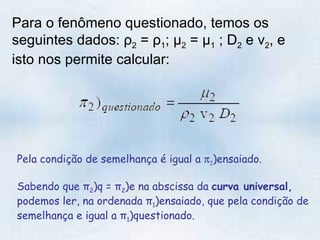

14. Para o fenômeno questionado, temos os seguintes dados: ρ 2 = ρ 1 ; µ 2 = µ 1 ; D 2 e v 2 , e isto nos permite calcular: Pela condição de semelhança é igual a   )ensaiado. Sabendo que π 2 )q = π 2 )e na abscissa da curva universal, podemos ler, na ordenada π 1 )ensaiado, que pela condição de semelhança e igual a π 1 )questionado.

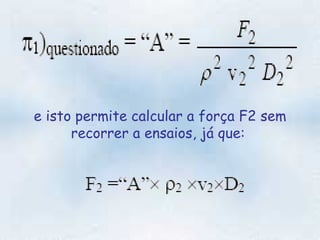

16. e isto permite calcular a força F2 sem recorrer a ensaios, já que:

17. Teorema dos 

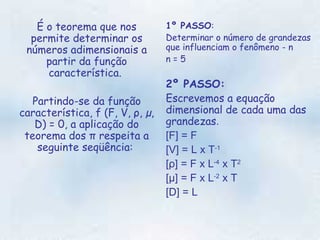

18. É o teorema que nos permite determinar os números adimensionais a partir da função característica. Partindo-se da função característica, f (F, V, ρ, µ, D) = 0, a aplicação do teorema dos π respeita a seguinte seqüência: 1º PASSO : Determinar o número de grandezas que influenciam o fenômeno - n n = 5 2º PASSO: Escrevemos a equação dimensional de cada uma das grandezas . [F] = F [V] = L x T -1 [ρ] = F x L -4 x T 2 [µ] = F x L -2 x T [D] = L

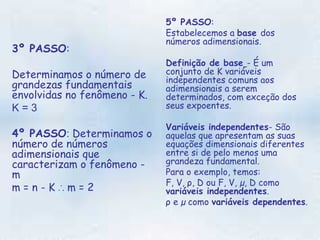

19. 3º PASSO : Determinamos o número de grandezas fundamentais envolvidas no fenômeno - K. K = 3 4º PASSO : Determinamos o número de números adimensionais que caracterizam o fenômeno - m m = n - K ∴ m = 2 5º PASSO : Estabelecemos a base dos números adimensionais. Definição de base - É um conjunto de K variáveis independentes comuns aos adimensionais a serem determinados, com exceção dos seus expoentes. Variáveis independentes - São aquelas que apresentam as suas equações dimensionais diferentes entre si de pelo menos uma grandeza fundamental. Para o exemplo, temos: F, V, ρ, D ou F, V, µ, D como variáveis independentes . ρ e µ como variáveis dependentes .

20. Bases possíveis para o exemplo : ρ V F; ρ V D; F V D; µ V F; µ V D. Para obtermos os adimensionais já estabelecidos para os estudos de Mecânica dos Fluidos, geralmente adotamos a base ρ V D, ou a que mais se assemelha a esta. Para o exemplo, adotamos a base ρ V D. 6º PASSO : Escrevemos os números adimensionais, multiplicando a base adotada por cada uma das variáveis que restaram na função característica após a sua retirada. π 1 = ρ α1 . V α2 . D α3 . F π 2 = ρ γ1 . V γ2 . D γ3 . µ

21. Para obtermos os expoentes da base, substituímos cada uma das variáveis por sua respectiva equação dimensional, inclusive o número adimensional . Para  1 tem-se:

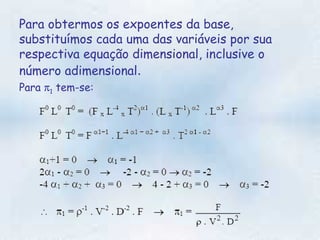

22. Para  2 tem-se:

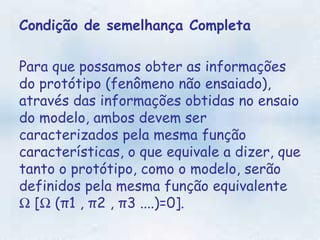

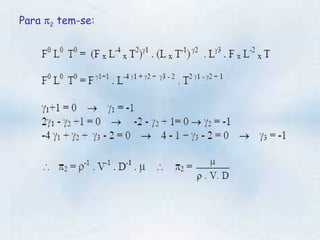

23. Condição de semelhança Completa Para que possamos obter as informações do protótipo (fenômeno não ensaiado), através das informações obtidas no ensaio do modelo, ambos devem ser caracterizados pela mesma função características, o que equivale a dizer, que tanto o protótipo, como o modelo, serão definidos pela mesma função equivalente  [  (π1 , π2 , π3 ....)=0].

24. A condição de semelhança completa estabelece que: π 1m = π 1p π 2m = π 2p π 3m = π 3p . . . Escala de Semelhança A escala de semelhança de uma propriedade α qualquer é sempre definida como sendo a relação entre α m e α p .

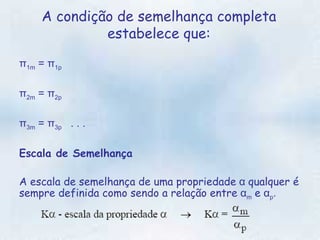

25. Exemplo:
