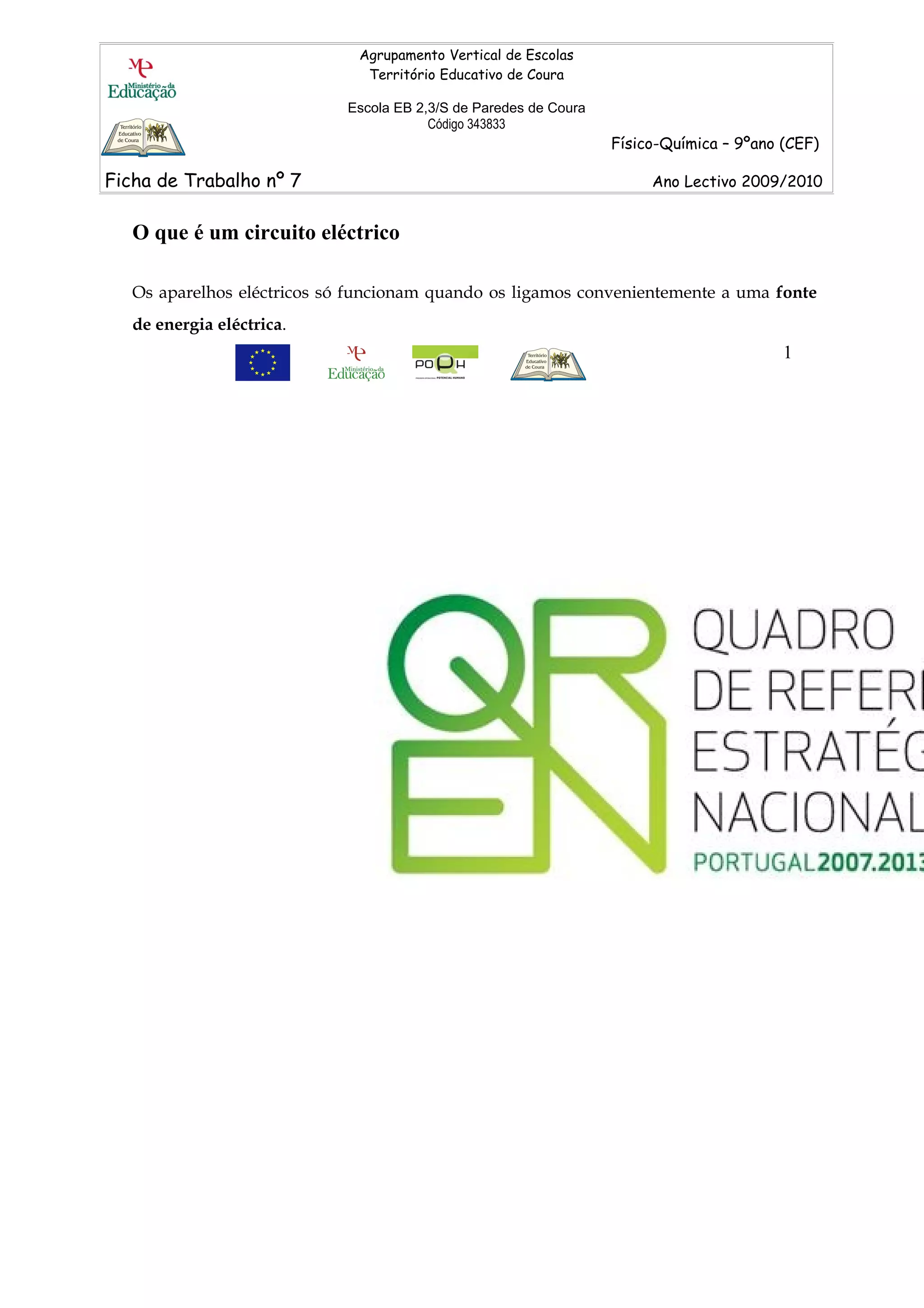

1. Agrupamento Vertical de Escolas
Território Educativo de Coura
Escola EB 2,3/S de Paredes de Coura
Código 343833
Físico-Química – 9ºano (CEF)
Ficha de Trabalho nº 7 Ano Lectivo 2009/2010
O que é um circuito eléctrico
Os aparelhos eléctricos só funcionam quando os ligamos convenientemente a uma fonte
de energia eléctrica.
1

2. Durante o seu funcionamento, os aparelhos eléctricos recebem energia eléctrica que
transformam noutros tipos de energia. Por isso se chamam receptores de energia
eléctrica.
Quando se liga convenientemente um receptor a uma fonte de energia eléctrica, diz-se que
se estabelece um circuito eléctrico fechado.
2

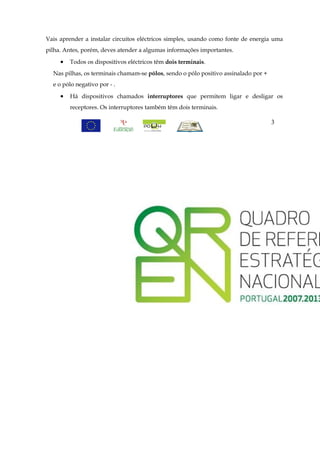

3. Vais aprender a instalar circuitos eléctricos simples, usando como fonte de energia uma
pilha. Antes, porém, deves atender a algumas informações importantes.
• Todos os dispositivos eléctricos têm dois terminais.
Nas pilhas, os terminais chamam-se pólos, sendo o pólo positivo assinalado por +
e o pólo negativo por - .
• Há dispositivos chamados interruptores que permitem ligar e desligar os
receptores. Os interruptores também têm dois terminais.
3

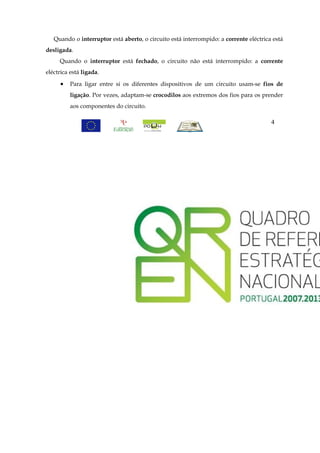

4. Quando o interruptor está aberto, o circuito está interrompido: a corrente eléctrica está
desligada.
Quando o interruptor está fechado, o circuito não está interrompido: a corrente
eléctrica está ligada.
• Para ligar entre si os diferentes dispositivos de um circuito usam-se fios de
ligação. Por vezes, adaptam-se crocodilos aos extremos dos fios para os prender
aos componentes do circuito.
4

5. Agora já podes instalar devidamente um circuito eléctrico com uma lâmpada: ligas cada
um dos terminais da lâmpada a um dos pólos da pilha, através de fios de ligação,
intercalando também um interruptor.
• Se um dos terminais da lâmpada não está ligado à pilha, se o
5

6. interruptor não está fechado ou se os dois terminais da lâmpada
estão ligados ao mesmo pólo da pilha, a lâmpada não acende, fig.
6

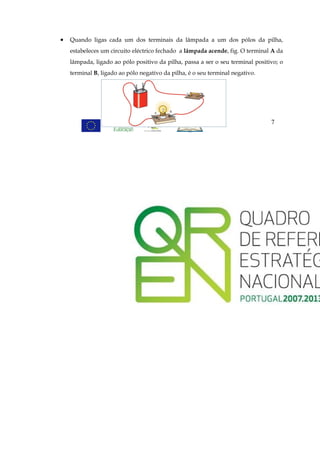

7. • Quando ligas cada um dos terminais da lâmpada a um dos pólos da pilha,
estabeleces um circuito eléctrico fechado a lâmpada acende, fig. O terminal A da
lâmpada, ligado ao pólo positivo da pilha, passa a ser o seu terminal positivo; o
terminal B, ligado ao pólo negativo da pilha, é o seu terminal negativo.
7

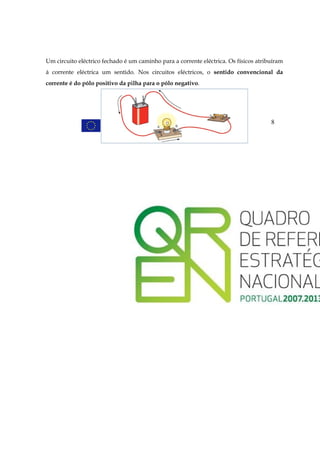

8. Um circuito eléctrico fechado é um caminho para a corrente eléctrica. Os físicos atribuíram
à corrente eléctrica um sentido. Nos circuitos eléctricos, o sentido convencional da
corrente é do pólo positivo da pilha para o pólo negativo.
8

9. • Quando permutas as ligações entre a pilha e a lâmpada, estás a inverter o sentido
da corrente eléctrica no circuito. No entanto, a mudança de sentido não altera o
funcionamento da lâmpada.
9

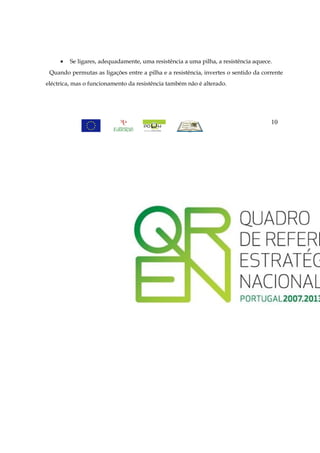

10. • Se ligares, adequadamente, uma resistência a uma pilha, a resistência aquece.
Quando permutas as ligações entre a pilha e a resistência, invertes o sentido da corrente
eléctrica, mas o funcionamento da resistência também não é alterado.
10

11. 11

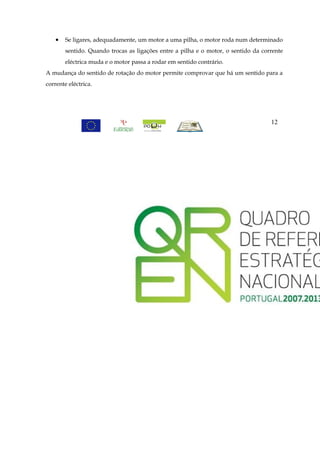

12. • Se ligares, adequadamente, um motor a uma pilha, o motor roda num determinado
sentido. Quando trocas as ligações entre a pilha e o motor, o sentido da corrente
eléctrica muda e o motor passa a rodar em sentido contrário.
A mudança do sentido de rotação do motor permite comprovar que há um sentido para a
corrente eléctrica.
12

13. Como se esquematiza um circuito?
13

14. Para representar circuitos eléctricos podemos recorrer a desenhos. Mas fazer o desenho de
um circuito é demorado e o resultado depende da habilidade de cada um.
Por isso, os físicos representam os circuitos por meio de esquemas, fazendo corresponder
a cada dispositivo eléctrico o seu símbolo.
14

15. 15

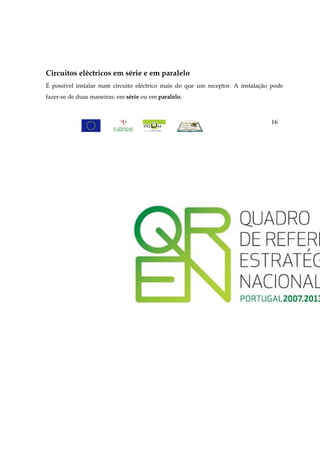

16. Circuitos eléctricos em série e em paralelo
É possível instalar num circuito eléctrico mais do que um receptor. A instalação pode
fazer-se de duas maneiras: em série ou em paralelo.
16

17. • Num circuito com duas lâmpadas em série, uma é ligada a seguir à outra,
existindo um só caminho para a corrente eléctrica, fig.
17

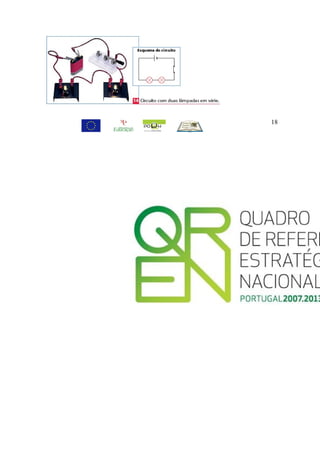

18. 18

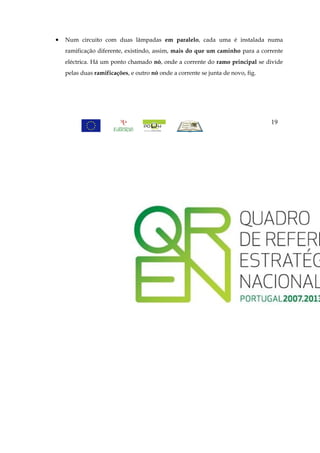

19. • Num circuito com duas lâmpadas em paralelo, cada uma é instalada numa
ramificação diferente, existindo, assim, mais do que um caminho para a corrente
eléctrica. Há um ponto chamado nó, onde a corrente do ramo principal se divide
pelas duas ramificações, e outro nó onde a corrente se junta de novo, fig.
19

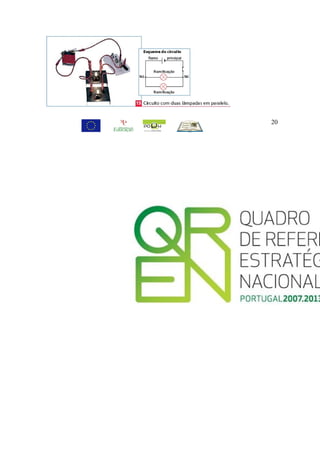

20. 20

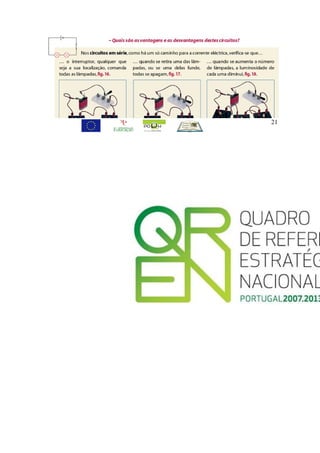

21. 21

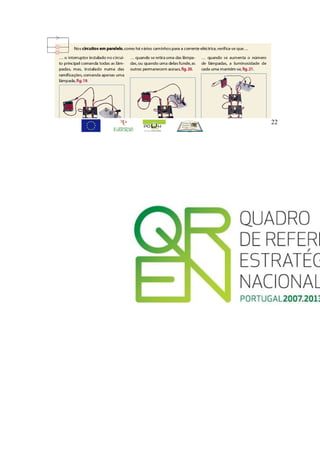

22. 22
V

23. erifica se sabes
23

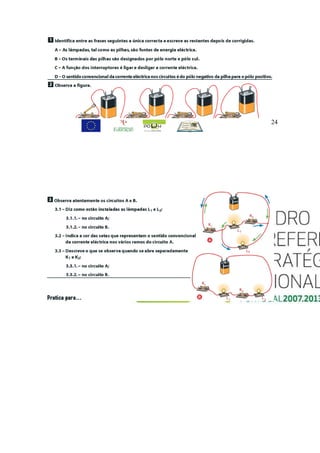

24. 24

25. 25

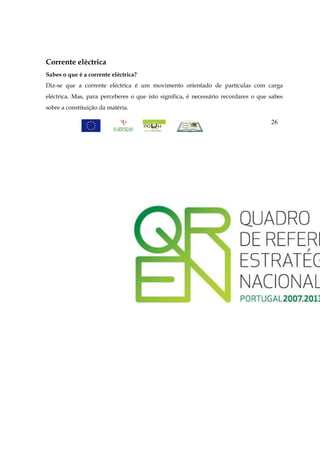

26. Corrente eléctrica
Sabes o que é a corrente eléctrica?

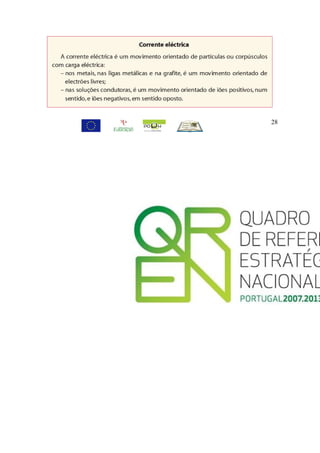

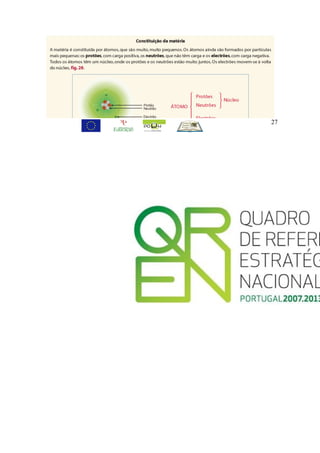

Diz-se que a corrente eléctrica é um movimento orientado de partículas com carga
eléctrica. Mas, para perceberes o que isto significa, é necessário recordares o que sabes
sobre a constituição da matéria.
26

27. 27

28. 28

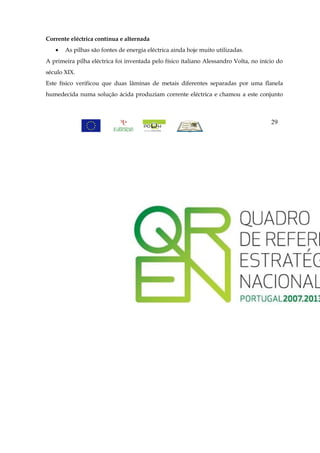

29. Corrente eléctrica contínua e alternada
• As pilhas são fontes de energia eléctrica ainda hoje muito utilizadas.
A primeira pilha eléctrica foi inventada pelo físico italiano Alessandro Volta, no início do
século XIX.
Este físico verificou que duas lâminas de metais diferentes separadas por uma flanela
humedecida numa solução ácida produziam corrente eléctrica e chamou a este conjunto
29

30. elemento de pilha. Designou ainda as duas lâminas por eléctrodos positivo e negativo; a
água salgada, por electrólito.
Para produzir corrente eléctrica mais forte, Alessandro Volta empilhou vários destes
elementos e chamou ao conjunto uma pilha.
• As pilhas actuais, designadas por pilhas secas, são baseadas no elemento de pilha
de Volta.
30

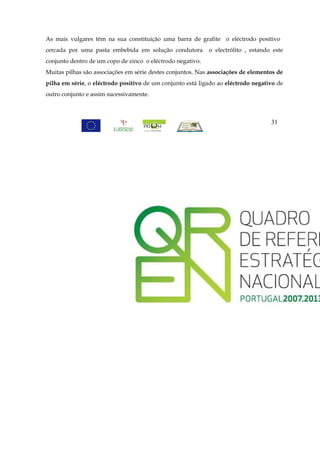

31. As mais vulgares têm na sua constituição uma barra de grafite o eléctrodo positivo
cercada por uma pasta embebida em solução condutora o electrólito , estando este
conjunto dentro de um copo de zinco o eléctrodo negativo.
Muitas pilhas são associações em série destes conjuntos. Nas associações de elementos de
pilha em série, o eléctrodo positivo de um conjunto está ligado ao eléctrodo negativo de
outro conjunto e assim sucessivamente.
31

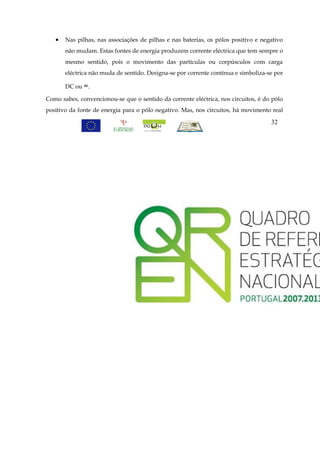

32. • Nas pilhas, nas associações de pilhas e nas baterias, os pólos positivo e negativo
não mudam. Estas fontes de energia produzem corrente eléctrica que tem sempre o
mesmo sentido, pois o movimento das partículas ou corpúsculos com carga
eléctrica não muda de sentido. Designa-se por corrente contínua e simboliza-se por
DC ou =.

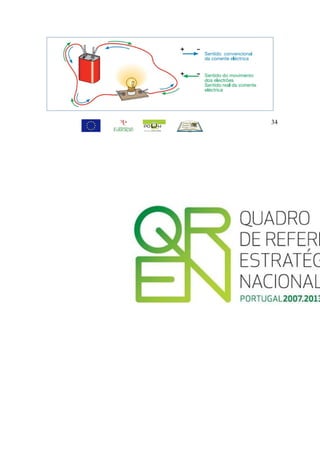

Como sabes, convencionou-se que o sentido da corrente eléctrica, nos circuitos, é do pólo
positivo da fonte de energia para o pólo negativo. Mas, nos circuitos, há movimento real
32

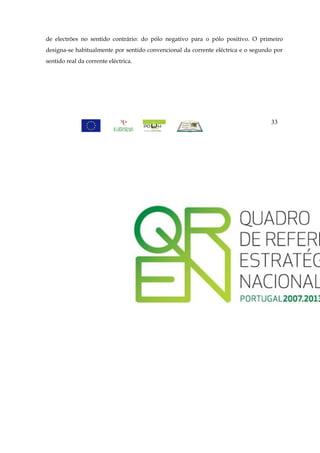

33. de electrões no sentido contrário: do pólo negativo para o pólo positivo. O primeiro
designa-se habitualmente por sentido convencional da corrente eléctrica e o segundo por
sentido real da corrente eléctrica.
33

34. 34

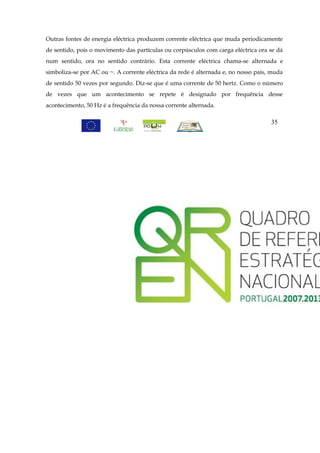

35. Outras fontes de energia eléctrica produzem corrente eléctrica que muda periodicamente
de sentido, pois o movimento das partículas ou corpúsculos com carga eléctrica ora se dá
num sentido, ora no sentido contrário. Esta corrente eléctrica chama-se alternada e
simboliza-se por AC ou ~. A corrente eléctrica da rede é alternada e, no nosso país, muda
de sentido 50 vezes por segundo. Diz-se que é uma corrente de 50 hertz. Como o número
de vezes que um acontecimento se repete é designado por frequência desse
acontecimento, 50 Hz é a frequência da nossa corrente alternada.
35

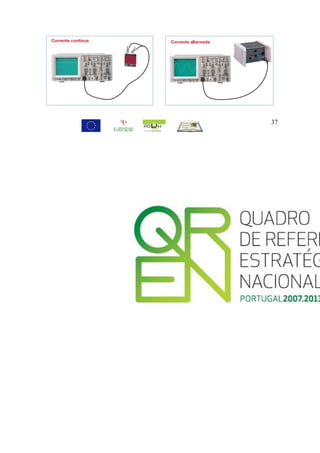

36. Pode-se reconhecer a corrente eléctrica contínua e alternada através das imagens no ecrã
de um osciloscópio.
36

37. 37

38. Diferença de Potencial e Intensidade de Corrente
Como sabes, a corrente eléctrica é um movimento orientado de partículas com carga
eléctrica. Para que essas partículas tenham movimento orientado é necessário fornecer-
lhes energia, por isso, nos circuitos eléctricos há sempre uma fonte de energia.
Nas fontes de energia vem escrito o valor da sua diferença de potencial.
38

39. A diferença de potencial de uma fonte de energia relaciona-se com a energia que
fornece à unidade de carga eléctrica que atravessa o circuito. Quanto maior for a
diferença de potencial da fonte de energia de um circuito, mais energia é fornecida às
cargas eléctricas do circuito.
A diferença de potencial representa-se por U ou V. É habitual escrever abreviadamente
d.d.p. quando nos referimos à diferença de potencial.
39

40. A Unidade SI desta grandeza é o volt, símbolo V, em homenagem ao físico Alessandro
Volta. Também são muito usados os múltiplos quilovolt, kV e megavolt, MV e o
submúltiplo milivolt, mV.
40

41. A diferença de potencial mede-se com aparelhos chamados voltímetros. Também pode
medir-se com multímetros ligados na posição adequada para a diferença de potencial.
41

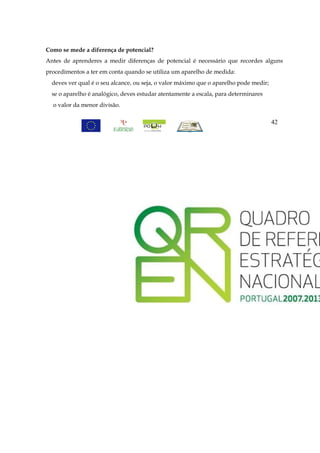

42. Como se mede a diferença de potencial?
Antes de aprenderes a medir diferenças de potencial é necessário que recordes alguns
procedimentos a ter em conta quando se utiliza um aparelho de medida:
deves ver qual é o seu alcance, ou seja, o valor máximo que o aparelho pode medir;
se o aparelho é analógico, deves estudar atentamente a escala, para determinares
o valor da menor divisão.
42

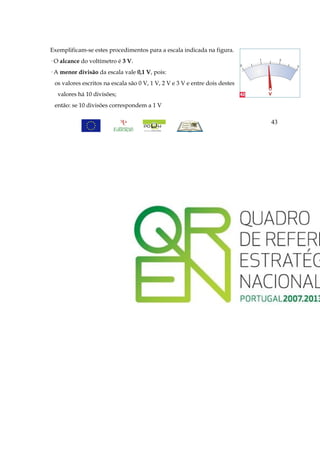

43. Exemplificam-se estes procedimentos para a escala indicada na figura.
· O alcance do voltímetro é 3 V.
· A menor divisão da escala vale 0,1 V, pois:
os valores escritos na escala são 0 V, 1 V, 2 V e 3 V e entre dois destes
valores há 10 divisões;
então: se 10 divisões correspondem a 1 V
43

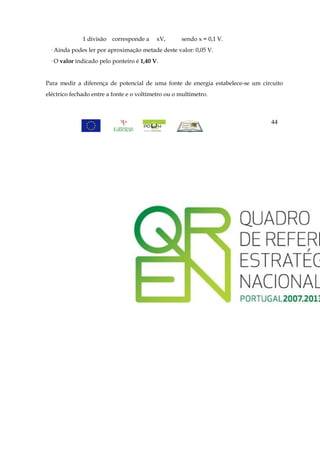

44. 1 divisão corresponde a xV, sendo x = 0,1 V.
· Ainda podes ler por aproximação metade deste valor: 0,05 V.
· O valor indicado pelo ponteiro é 1,40 V.
Para medir a diferença de potencial de uma fonte de energia estabelece-se um circuito
eléctrico fechado entre a fonte e o voltímetro ou o multímetro.
44

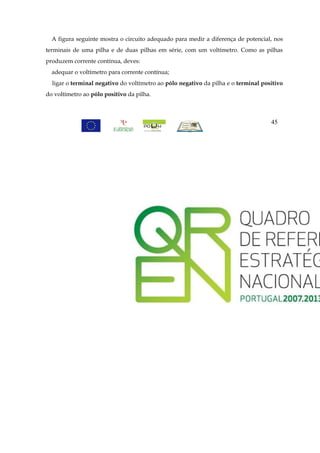

45. A figura seguinte mostra o circuito adequado para medir a diferença de potencial, nos
terminais de uma pilha e de duas pilhas em série, com um voltímetro. Como as pilhas
produzem corrente contínua, deves:
adequar o voltímetro para corrente contínua;
ligar o terminal negativo do voltímetro ao pólo negativo da pilha e o terminal positivo
do voltímetro ao pólo positivo da pilha.
45

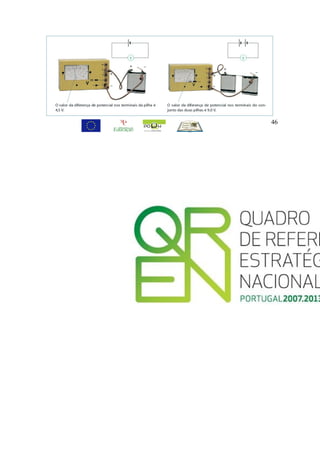

46. 46

47. Como acabas de verificar, a partir da observação da figura, a diferença de potencial nos
terminais da associação de pilhas em série é igual à soma das diferenças de potencial
nos terminais de cada pilha.
Isto significa que a associação de pilhas em série fornece mais energia a cada carga do
circuito eléctrico do que uma só pilha.
47

48. A diferença de potencial nos terminais de um receptor relaciona-se com a energia eléctrica
transformada pelo receptor noutros tipos de energia.
Para medir a diferença de potencial nos terminais de um receptor liga-se um voltímetro
aos dois terminais sempre em paralelo. A figura mostra o procedimento adequado para
medir a diferença de potencial entre os terminais de uma lâmpada num circuito eléctrico
fechado.
48

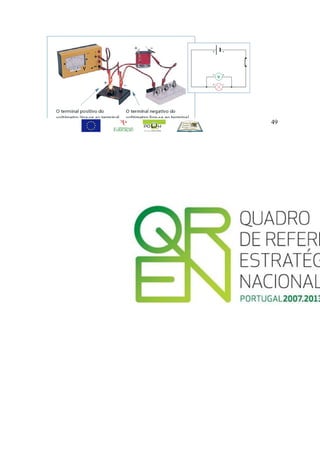

49. 49

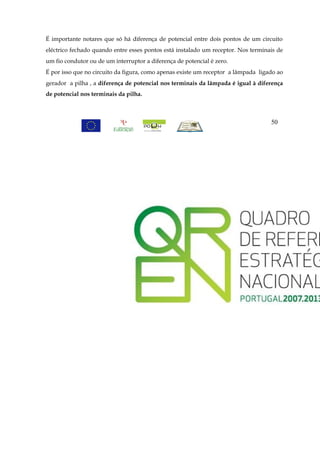

50. É importante notares que só há diferença de potencial entre dois pontos de um circuito
eléctrico fechado quando entre esses pontos está instalado um receptor. Nos terminais de
um fio condutor ou de um interruptor a diferença de potencial é zero.
É por isso que no circuito da figura, como apenas existe um receptor a lâmpada ligado ao
gerador a pilha , a diferença de potencial nos terminais da lâmpada é igual à diferença
de potencial nos terminais da pilha.
50

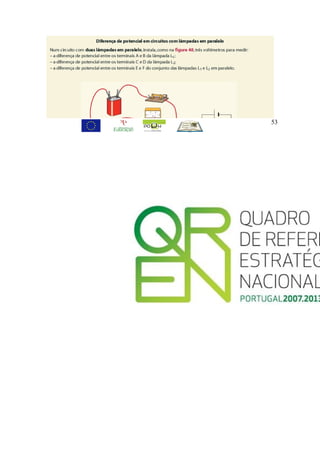

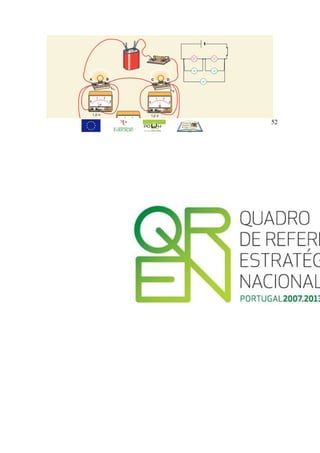

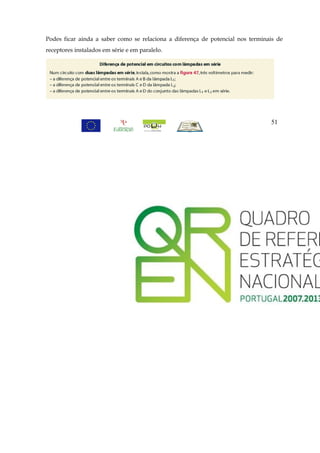

51. Podes ficar ainda a saber como se relaciona a diferença de potencial nos terminais de
receptores instalados em série e em paralelo.
51

52. 52

53. 53

54. Intensidade de Corrente
A intensidade da corrente é outra grandeza física que caracteriza a corrente eléctrica.
Representa-se pela letra I.

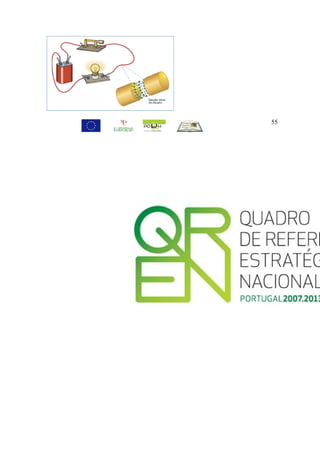

A intensidade da corrente nos condutores metálicos e na grafite relaciona-se com o
número de electrões que passa numa secção recta do circuito por unidade de tempo.
54

55. 55

56. Quantos mais electrões passarem na secção recta do circuito por segundo, maior é a
intensidade da corrente. Quando, numa secção do circuito, passam 6,28 × 1018 electrões (6
280 000 000 000 000 000 electrões) em cada segundo, diz-se que a intensidade da corrente é
de 1 ampere.
O ampere, símbolo A, é a unidade de SI de intensidade da corrente. Tem este nome em
honra do físico André Ampère.
56

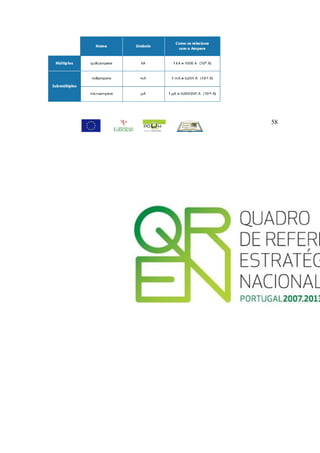

57. Também são usados o múltiplo quiloampere, kA, e os submúltiplos miliampere, mA e
microampere, µA.
57

58. 58

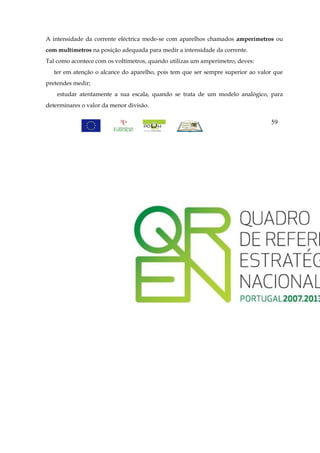

59. A intensidade da corrente eléctrica mede-se com aparelhos chamados amperímetros ou
com multímetros na posição adequada para medir a intensidade da corrente.
Tal como acontece com os voltímetros, quando utilizas um amperímetro, deves:
ter em atenção o alcance do aparelho, pois tem que ser sempre superior ao valor que
pretendes medir;
estudar atentamente a sua escala, quando se trata de um modelo analógico, para
determinares o valor da menor divisão.
59

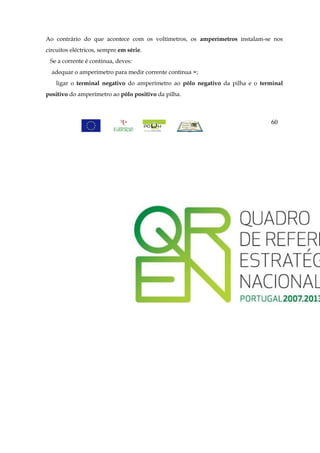

60. Ao contrário do que acontece com os voltímetros, os amperímetros instalam-se nos
circuitos eléctricos, sempre em série.
Se a corrente é contínua, deves:
adequar o amperímetro para medir corrente contínua =;
ligar o terminal negativo do amperímetro ao pólo negativo da pilha e o terminal
positivo do amperímetro ao pólo positivo da pilha.
60

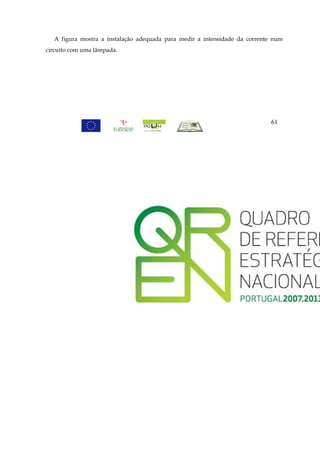

61. A figura mostra a instalação adequada para medir a intensidade da corrente num
circuito com uma lâmpada.
61

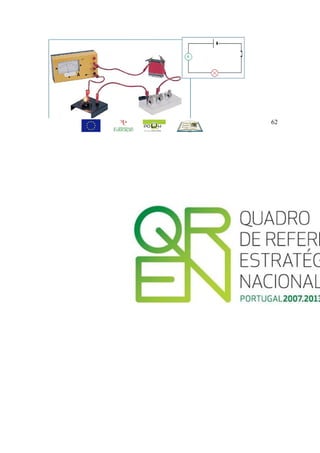

62. 62

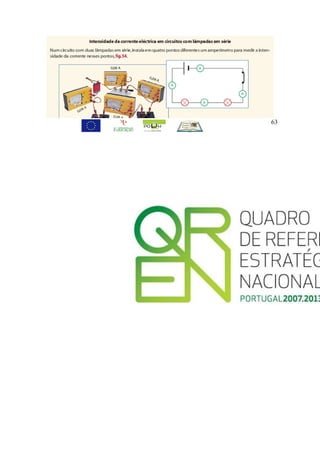

63. 63

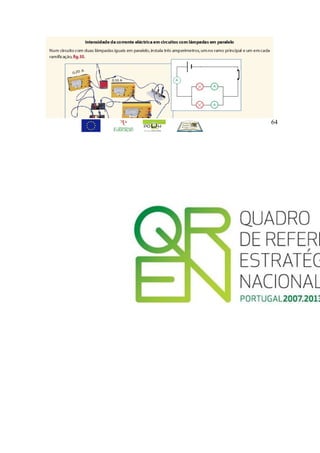

64. 64

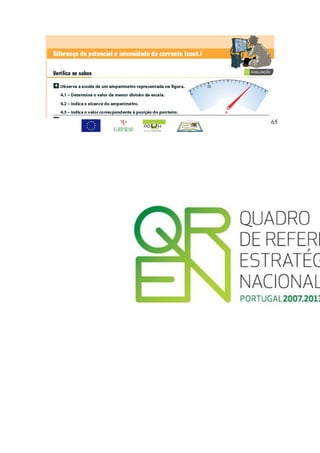

65. 65

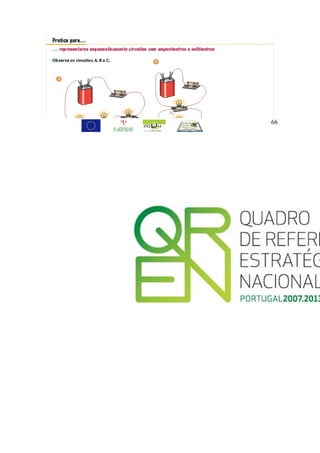

66. 66

67. 67

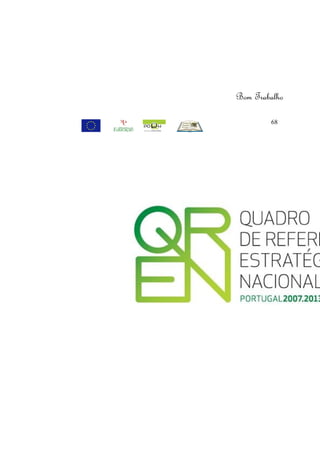

68. Bom Trabalho
68

69. Profª Paula Noronha
69
