O documento aborda circuitos elétricos, enfatizando que eles consistem em um caminho percorrido por corrente elétrica, que requer uma fonte de energia e recetores. Descreve os componentes, tipos de associações (série e paralelo), e os efeitos da corrente elétrica, como térmico, químico, magnético e luminoso. Também discute a intensidade da corrente e seus impactos na potência e consumo elétrico.

1. CORRENTE ELÉTRICA
E
CIRCUITOS ELÉTRICOS

2. CIRCUITOS
ELÉTRICOS

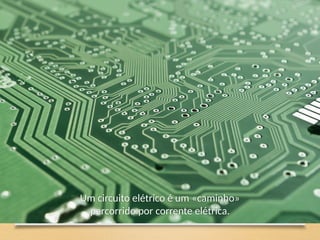

3. Um circuito elétrico é um «caminho»
percorrido por corrente elétrica.

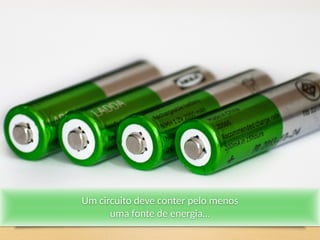

4. Um circuito deve conter pelo menos
uma fonte de energia…

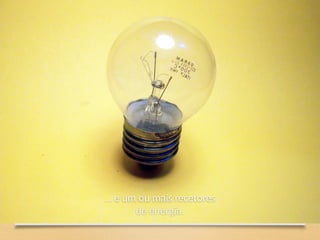

5. … e um ou mais recetores
de energia.

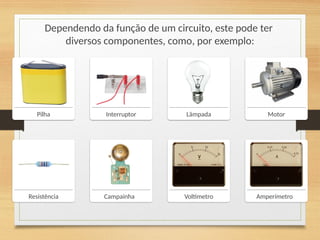

6. Dependendo da função de um circuito, este pode ter
diversos componentes, como, por exemplo:
Pilha Interruptor Lâmpada
Resistência Voltímetro
Campainha
Motor
Amperímetro

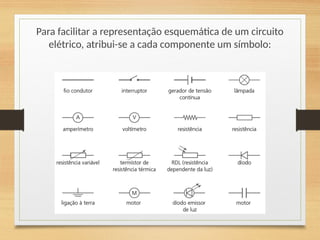

7. Para facilitar a representação esquemática de um circuito
elétrico, atribui-se a cada componente um símbolo:

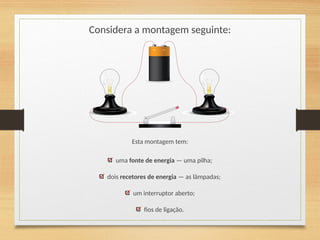

8. Considera a montagem seguinte:
Esta montagem tem:
uma fonte de energia — uma pilha;
dois recetores de energia — as lâmpadas;
um interruptor aberto;
fios de ligação.

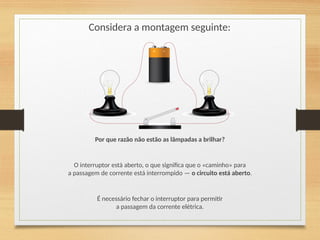

9. Considera a montagem seguinte:
Por que razão não estão as lâmpadas a brilhar?
O interruptor está aberto, o que significa que o «caminho» para
a passagem de corrente está interrompido — o circuito está aberto.
É necessário fechar o interruptor para permitir
a passagem da corrente elétrica.

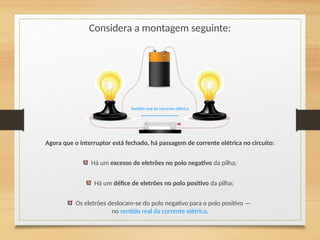

10. Considera a montagem seguinte:
Agora que o interruptor está fechado, há passagem de corrente elétrica no circuito:
Há um excesso de eletrões no polo negativo da pilha;
Há um défice de eletrões no polo positivo da pilha;
Os eletrões deslocam-se do polo negativo para o polo positivo —
no sentido real da corrente elétrica.
Sentido real da corrente elétrica

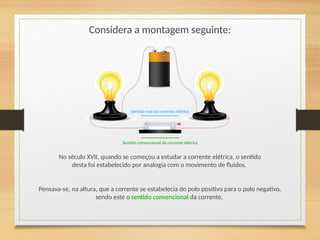

11. Considera a montagem seguinte:
No século XVII, quando se começou a estudar a corrente elétrica, o sentido
desta foi estabelecido por analogia com o movimento de fluidos.
Sentido real da corrente elétrica
Pensava-se, na altura, que a corrente se estabelecia do polo positivo para o polo negativo,
sendo este o sentido convencional da corrente.
Sentido convencional da corrente elétrica

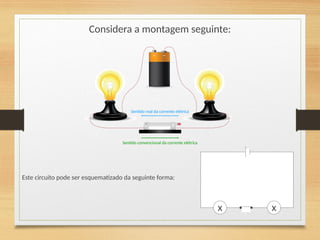

12. Considera a montagem seguinte:
Sentido real da corrente elétrica
Sentido convencional da corrente elétrica
x
x
Este circuito pode ser esquematizado da seguinte forma:

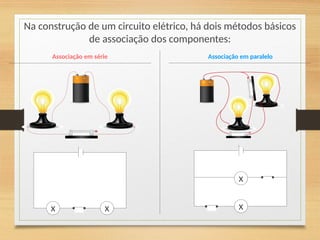

13. Na construção de um circuito elétrico, há dois métodos básicos
de associação dos componentes:
Associação em série Associação em paralelo
x
x x
x

14. x
x
A B
A B

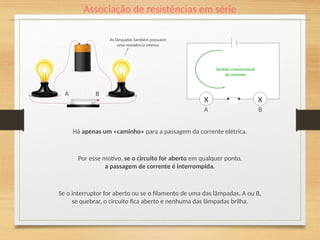

Associação de resistências em série
Há apenas um «caminho» para a passagem da corrente elétrica.
Sentido convencional
da corrente
Por esse motivo, se o circuito for aberto em qualquer ponto,
a passagem de corrente é interrompida.
Se o interruptor for aberto ou se o filamento de uma das lâmpadas, A ou B,
se quebrar, o circuito fica aberto e nenhuma das lâmpadas brilha.
As lâmpadas também possuem
uma resistência interna

15. x
x A
B
A
B
Associação de resistências em paralelo
Num circuito em paralelo, há mais do que um «caminho» para a passagem da corrente.
Cada um dos pontos assinalados a magenta tem a designação de nó.
Os nós dão origem aos diferentes ramos do circuito.
Sentido convencional
da corrente
Nó Nó
Ramo principal
Ramo 1
Ramo 2

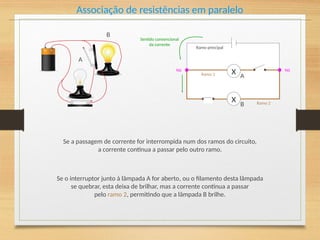

16. Associação de resistências em paralelo
Se a passagem de corrente for interrompida num dos ramos do circuito,
a corrente continua a passar pelo outro ramo.
Se o interruptor junto à lâmpada A for aberto, ou o filamento desta lâmpada
se quebrar, esta deixa de brilhar, mas a corrente continua a passar
pelo ramo 2, permitindo que a lâmpada B brilhe.
x
x A
B
A
B
Sentido convencional
da corrente
Ramo principal
Ramo 1
Ramo 2
Nó Nó

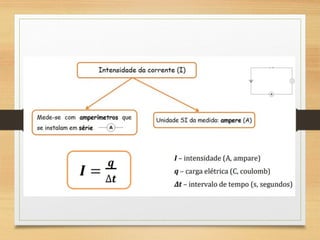

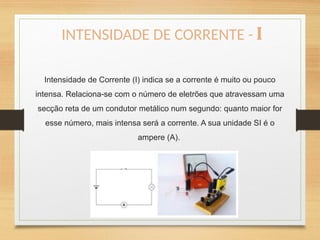

17. Intensidade de Corrente (I) indica se a corrente é muito ou pouco
intensa. Relaciona-se com o número de eletrões que atravessam uma
secção reta de um condutor metálico num segundo: quanto maior for
esse número, mais intensa será a corrente. A sua unidade SI é o
ampere (A).
INTENSIDADE DE CORRENTE - I

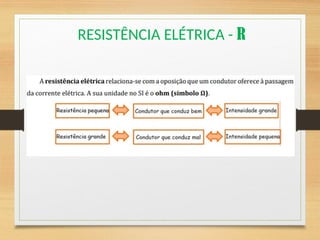

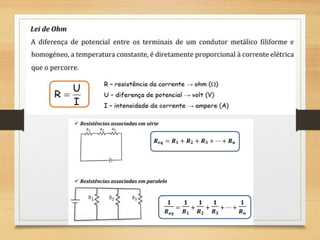

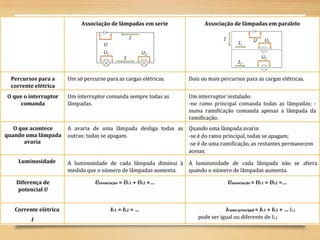

20. RESISTÊNCIA ELÉTRICA - R

22. Lei de Joule

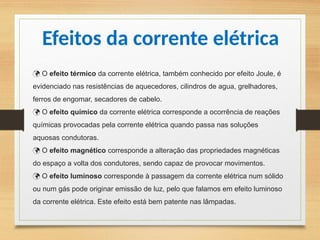

23.  O efeito térmico da corrente elétrica, também conhecido por efeito Joule, é
evidenciado nas resistências de aquecedores, cilindros de agua, grelhadores,
ferros de engomar, secadores de cabelo.
O
 efeito químico da corrente elétrica corresponde a ocorrência de reações
químicas provocadas pela corrente elétrica quando passa nas soluções
aquosas condutoras.
O
 efeito magnético corresponde a alteração das propriedades magnéticas
do espaço a volta dos condutores, sendo capaz de provocar movimentos.
O
 efeito luminoso corresponde à passagem da corrente elétrica num sólido
ou num gás pode originar emissão de luz, pelo que falamos em efeito luminoso
da corrente elétrica. Este efeito está bem patente nas lâmpadas.
Efeitos da corrente elétrica

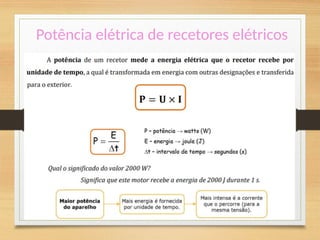

24. Potência elétrica de recetores elétricos

25. Energia elétrica e consumos elétricos
