Este documento apresenta conceitos básicos sobre eletricidade e circuitos elétricos. Explica que a eletricidade resulta da interação entre cargas elétricas e pode ser estática ou em movimento. Apresenta os processos de eletrização por fricção e indução. Define circuitos elétricos e seus componentes principais: fontes de energia, receptores e sistemas de ligação. Explica a diferença entre circuitos em série e paralelo.

1. SISTEMAS ELÉTRICOS E ELETRÓNICOS
Circuitos Elétricos
CFQ – 9ºAno
Docente: Flávia Freitas

2. Page  2
O QUE É A ELETRICIDADE?

3. Page  3
 Fenómeno resultante da interação entre cargas elétricas, constituintes
fundamentais da matéria.
 Corpos carregados com cargas de sinal contrário atraem-se e corpos
carregados com cargas do mesmo sinal repelem-se.
O que é a eletricidade?

4. Page  4

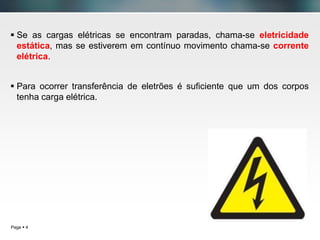

 Se as cargas elétricas se encontram paradas, chama-se eletricidade
estática, mas se estiverem em contínuo movimento chama-se corrente
elétrica.
 Para ocorrer transferência de eletrões é suficiente que um dos corpos
tenha carga elétrica.

5. Page  5

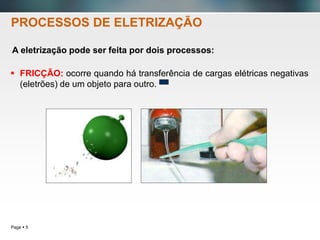

 FRICÇÃO: ocorre quando há transferência de cargas elétricas negativas
(eletrões) de um objeto para outro.
PROCESSOS DE ELETRIZAÇÃO
A eletrização pode ser feita por dois processos:

6. Page  6
 INDUÇÃO: ocorre quando um corpo carregado se aproxima de outro,
sem lhe tocar, provocando uma redistribuição das cargas elétricas
(cargas elétricas de determinado tipo acumulam-se na mesma zona).
PROCESSOS DE ELETRIZAÇÃO

7. Page  7

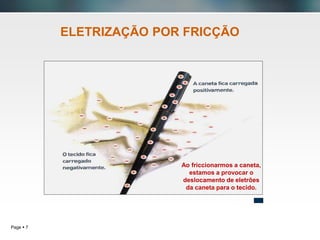

ELETRIZAÇÃO POR FRICÇÃO
Ao friccionarmos a caneta,
estamos a provocar o
deslocamento de eletrões
da caneta para o tecido.

8. Page  8

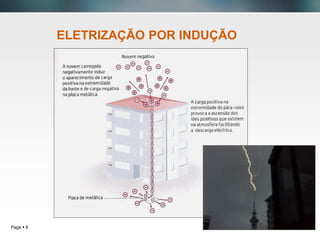

ELETRIZAÇÃO POR INDUÇÃO

9. Page  9

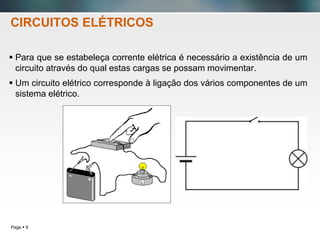

 Para que se estabeleça corrente elétrica é necessário a existência de um
circuito através do qual estas cargas se possam movimentar.
 Um circuito elétrico corresponde à ligação dos vários componentes de um
sistema elétrico.
CIRCUITOS ELÉTRICOS

10. Page  10

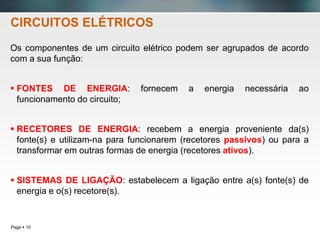

Os componentes de um circuito elétrico podem ser agrupados de acordo
com a sua função:
 FONTES DE ENERGIA: fornecem a energia necessária ao
funcionamento do circuito;
 RECETORES DE ENERGIA: recebem a energia proveniente da(s)
fonte(s) e utilizam-na para funcionarem (recetores passivos) ou para a
transformar em outras formas de energia (recetores ativos).
 SISTEMAS DE LIGAÇÃO: estabelecem a ligação entre a(s) fonte(s) de
energia e o(s) recetore(s).
CIRCUITOS ELÉTRICOS

11. Page  11

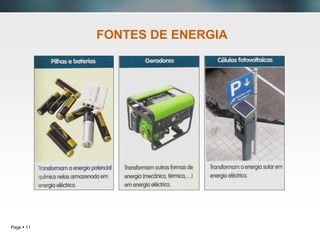

FONTES DE ENERGIA

12. Page  12
RECETORES DE ENERGIA

13. Page  13
SISTEMAS DE LIGAÇÃO

14. Page  14

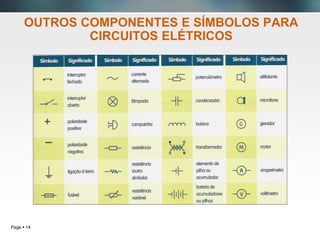

OUTROS COMPONENTES E SÍMBOLOS PARA
CIRCUITOS ELÉTRICOS

15. Page  15

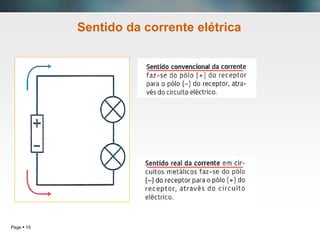

Sentido da corrente elétrica

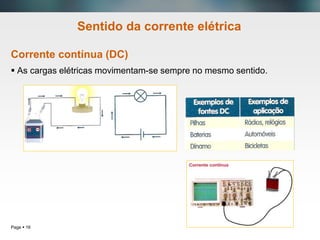

16. Page  16
Sentido da corrente elétrica
Corrente contínua (DC)
 As cargas elétricas movimentam-se sempre no mesmo sentido.

17. Page  17

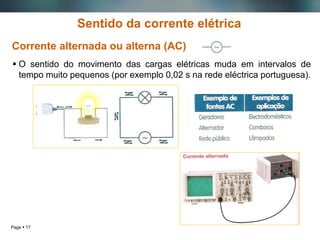

Sentido da corrente elétrica
Corrente alternada ou alterna (AC)
 O sentido do movimento das cargas elétricas muda em intervalos de
tempo muito pequenos (por exemplo 0,02 s na rede eléctrica portuguesa).

18. Page  18

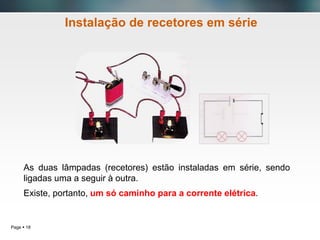

Instalação de recetores em série
As duas lâmpadas (recetores) estão instaladas em série, sendo
ligadas uma a seguir à outra.
Existe, portanto, um só caminho para a corrente elétrica.

19. Page  19

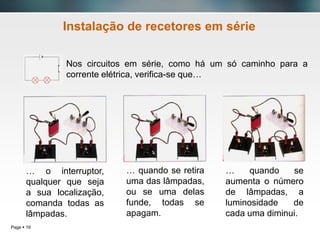

Instalação de recetores em série
Nos circuitos em série, como há um só caminho para a
corrente elétrica, verifica-se que…
… o interruptor,
qualquer que seja
a sua localização,
comanda todas as
lâmpadas.
… quando se retira
uma das lâmpadas,
ou se uma delas
funde, todas se
apagam.
… quando se
aumenta o número
de lâmpadas, a
luminosidade de
cada uma diminui.

20. Page  20
Instalação de recetores em paralelo
Cada lâmpada (recetor) é instalada numa ramificação diferente,
existindo, assim, mais do que um caminho para a corrente
elétrica.
Aos pontos onde a corrente elétrica se divide pelas ramificações e
onde a corrente se junta de novo dá-se o nome de nós.

21. Page  21

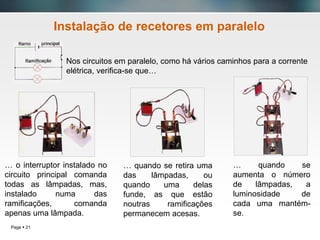

Instalação de recetores em paralelo
Nos circuitos em paralelo, como há vários caminhos para a corrente
elétrica, verifica-se que…
… o interruptor instalado no
circuito principal comanda
todas as lâmpadas, mas,
instalado numa das
ramificações, comanda
apenas uma lâmpada.
… quando se retira uma
das lâmpadas, ou
quando uma delas
funde, as que estão
noutras ramificações
permanecem acesas.
… quando se
aumenta o número
de lâmpadas, a
luminosidade de
cada uma mantém-
se.

22. Page  22

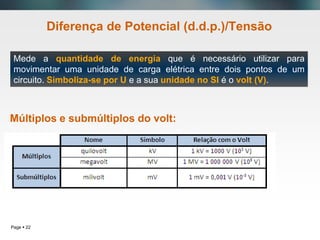

Diferença de Potencial (d.d.p.)/Tensão
Múltiplos e submúltiplos do volt:
Mede a quantidade de energia que é necessário utilizar para
movimentar uma unidade de carga elétrica entre dois pontos de um
circuito. Simboliza-se por U e a sua unidade no SI é o volt (V).

23. Page  23

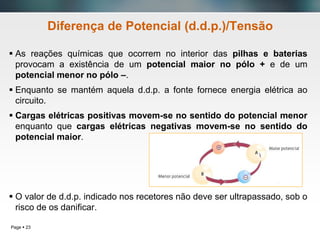

Diferença de Potencial (d.d.p.)/Tensão
 As reações químicas que ocorrem no interior das pilhas e baterias
provocam a existência de um potencial maior no pólo + e de um
potencial menor no pólo –.
 Enquanto se mantém aquela d.d.p. a fonte fornece energia elétrica ao
circuito.
 Cargas elétricas positivas movem-se no sentido do potencial menor
enquanto que cargas elétricas negativas movem-se no sentido do
potencial maior.
 O valor de d.d.p. indicado nos recetores não deve ser ultrapassado, sob o
risco de os danificar.

24. Page  24

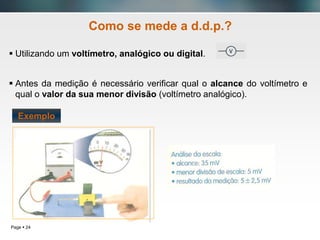

Como se mede a d.d.p.?
 Utilizando um voltímetro, analógico ou digital.
 Antes da medição é necessário verificar qual o alcance do voltímetro e
qual o valor da sua menor divisão (voltímetro analógico).
Exemplo

25. Page  25

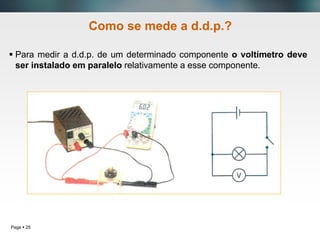

Como se mede a d.d.p.?
 Para medir a d.d.p. de um determinado componente o voltímetro deve
ser instalado em paralelo relativamente a esse componente.

26. Page  26
Intensidade da corrente elétrica
Múltiplos e submúltiplos do ampére:
Mede a quantidade de cargas elétricas (q) que passa numa secção reta do
circuito por segundo. Simboliza-se por I e a sua unidade no SI é o ampére (A).

27. Page  27

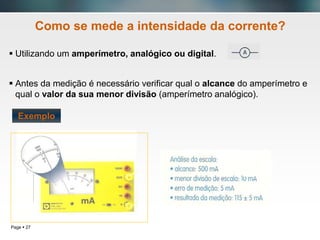

Como se mede a intensidade da corrente?
 Utilizando um amperímetro, analógico ou digital.
 Antes da medição é necessário verificar qual o alcance do amperímetro e
qual o valor da sua menor divisão (amperímetro analógico).
Exemplo

28. Page  28

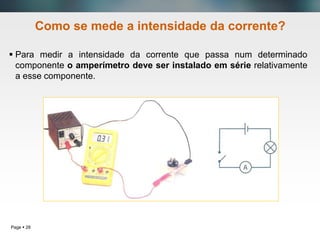

Como se mede a intensidade da corrente?
 Para medir a intensidade da corrente que passa num determinado
componente o amperímetro deve ser instalado em série relativamente
a esse componente.

29. Page  29

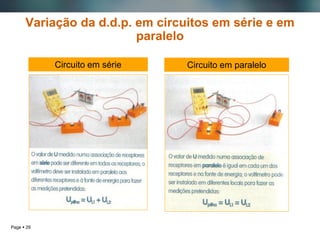

Variação da d.d.p. em circuitos em série e em
paralelo
Circuito em série Circuito em paralelo

30. Page  30

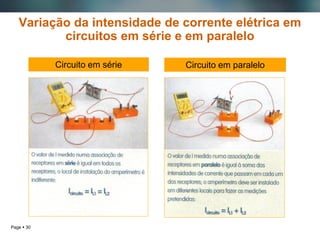

Variação da intensidade de corrente elétrica em
circuitos em série e em paralelo
Circuito em série Circuito em paralelo
