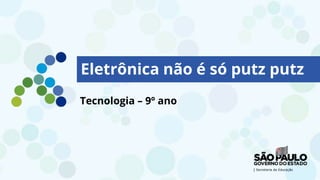

2. Eletrônica não é só putz putz
Tecnologia – 9º ano

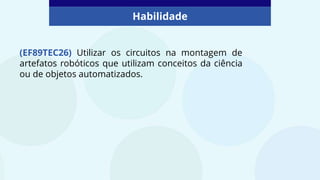

3. (EF89TEC26) Utilizar os circuitos na montagem de
artefatos robóticos que utilizam conceitos da ciência
ou de objetos automatizados.
Habilidade

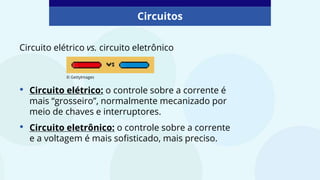

4. Circuitos
Circuito elétrico vs. circuito eletrônico
• Circuito elétrico: o controle sobre a corrente é
mais “grosseiro”, normalmente mecanizado por
meio de chaves e interruptores.
• Circuito eletrônico: o controle sobre a corrente
e a voltagem é mais sofisticado, mais preciso.
© GettyImages

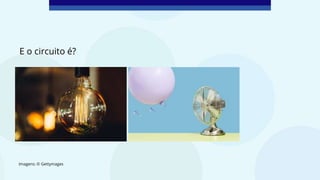

5. E o circuito é?
Imagens: © Gettymages

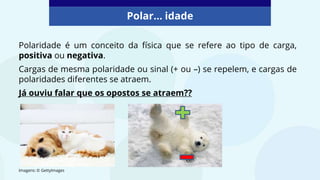

6. Polar... idade
Polaridade é um conceito da física que se refere ao tipo de carga,
positiva ou negativa.
Cargas de mesma polaridade ou sinal (+ ou –) se repelem, e cargas de
polaridades diferentes se atraem.
Já ouviu falar que os opostos se atraem??
Imagens: © GettyImages

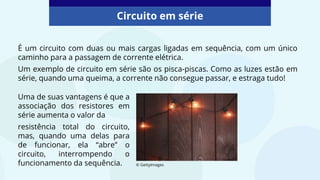

7. É um circuito com duas ou mais cargas ligadas em sequência, com um único
caminho para a passagem de corrente elétrica.
Um exemplo de circuito em série são os pisca-piscas. Como as luzes estão em
série, quando uma queima, a corrente não consegue passar, e estraga tudo!
Circuito em série
© GettyImages
Uma de suas vantagens é que a
associação dos resistores em
série aumenta o valor da
resistência total do circuito,
mas, quando uma delas para
de funcionar, ela “abre” o
circuito, interrompendo o
funcionamento da sequência.

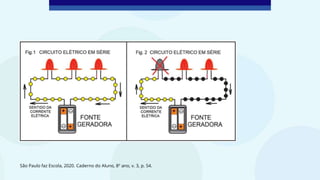

8. São Paulo faz Escola, 2020. Caderno do Aluno, 8º ano, v. 3, p. 54.

9. É composto por duas ou mais cargas, só que, agora, elas não estão mais em
sequência, ficam paralelas umas às outras. Ele é mais utilizado em instalações
elétricas industriais e residenciais, onde todas as tomadas e lâmpadas estão em
paralelo, por exemplo.
Circuito em paralelo
Por estarem em paralelo se uma das cargas parar de funcionar,
as outras continuam seu funcionamento normalmente, mas a
desvantagem é que o consumo é muito maior.
©
GettyImages

10. São Paulo faz Escola, 2020. Caderno do Aluno, 8º ano, v. 3, p. 54.

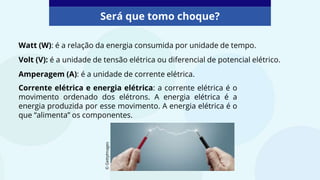

11. Watt (W): é a relação da energia consumida por unidade de tempo.
Volt (V): é a unidade de tensão elétrica ou diferencial de potencial elétrico.
Amperagem (A): é a unidade de corrente elétrica.
Será que tomo choque?
Corrente elétrica e energia elétrica: a corrente elétrica é o
movimento ordenado dos elétrons. A energia elétrica é a
energia produzida por esse movimento. A energia elétrica é o
que “alimenta” os componentes.
©
GettyImages

12. Resistência elétrica: é a capacidade de um corpo de se opor à
passagem de corrente elétrica, diminuindo seu fluxo.
Em um circuito, os resistores normalmente são representados da
seguinte maneira, segundo o modelo americano, que é o mais utilizado:
Será que tomo choque?
“Circuitos elétricos adjacentes” – CC BY-SA 4.0. Disponível em:
https://pt.wikipedia.org/wiki/Ficheiro:Circuitos_el%C3%A9tricos_adjacentes.jpg

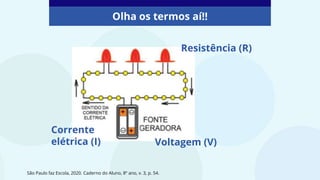

13. Olha os termos aí!!
Voltagem (V)
Corrente
elétrica (I)
Resistência (R)
São Paulo faz Escola, 2020. Caderno do Aluno, 8º ano, v. 3, p. 54.

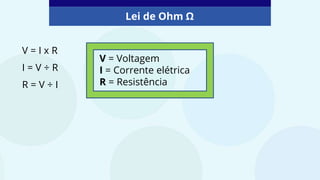

14. Lei de Ohm Ω
V = I x R
I = V ÷ R
R = V ÷ I
V = Voltagem
I = Corrente elétrica
R = Resistência

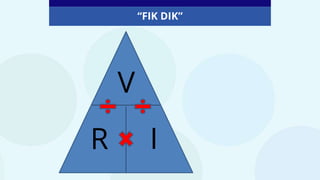

15. “FIK DIK”
V
I
R

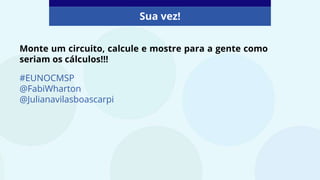

16. Monte um circuito, calcule e mostre para a gente como
seriam os cálculos!!!
Sua vez!
