O documento descreve os principais componentes eletrônicos, incluindo resistores, capacitores, indutores, transformadores, diodos, transistores e tiristores. Explica também portas lógicas, antenas e instrumentos de medição.

1. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

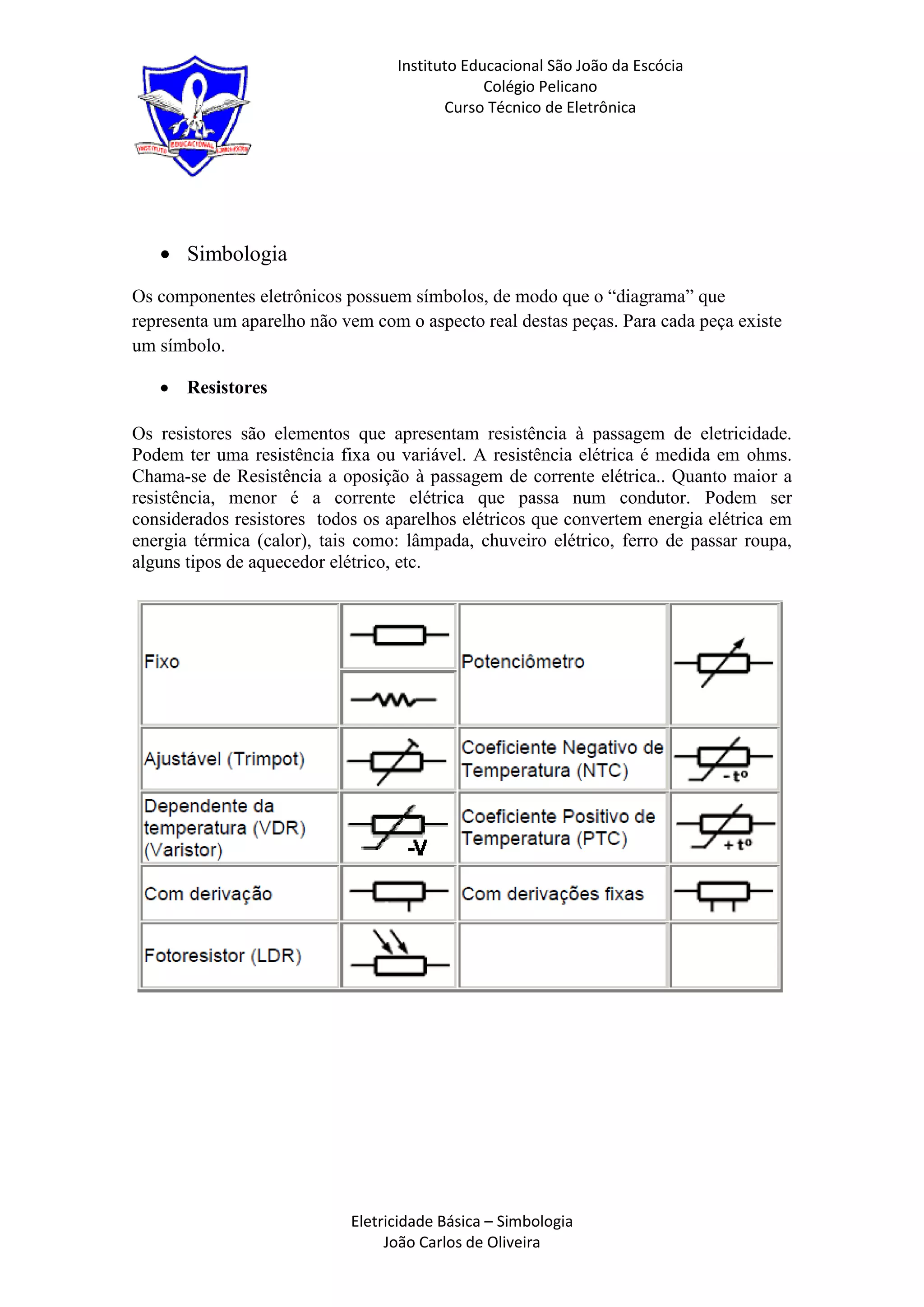

Simbologia
Os componentes eletrônicos possuem símbolos, de modo que o “diagrama” que
representa um aparelho não vem com o aspecto real destas peças. Para cada peça existe
um símbolo.

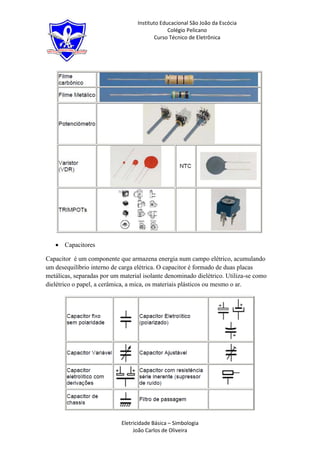

Resistores
Os resistores são elementos que apresentam resistência à passagem de eletricidade.
Podem ter uma resistência fixa ou variável. A resistência elétrica é medida em ohms.
Chama-se de Resistência a oposição à passagem de corrente elétrica.. Quanto maior a
resistência, menor é a corrente elétrica que passa num condutor. Podem ser
considerados resistores todos os aparelhos elétricos que convertem energia elétrica em
energia térmica (calor), tais como: lâmpada, chuveiro elétrico, ferro de passar roupa,
alguns tipos de aquecedor elétrico, etc.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

2. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

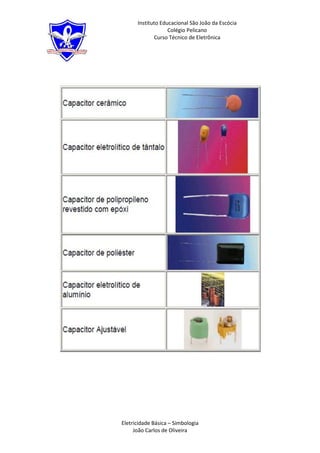

Capacitores
Capacitor é um componente que armazena energia num campo elétrico, acumulando
um desequilíbrio interno de carga elétrica. O capacitor é formado de duas placas
metálicas, separadas por um material isolante denominado dielétrico. Utiliza-se como
dielétrico o papel, a cerâmica, a mica, os materiais plásticos ou mesmo o ar.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

3. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica
Eletricidade Básica – Simbologia
João Carlos de Oliveira

4. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

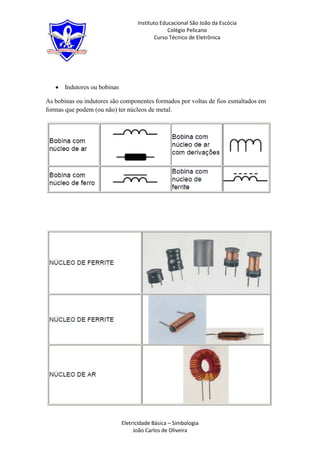

Indutores ou bobinas
As bobinas ou indutores são componentes formados por voltas de fios esmaltados em
formas que podem (ou não) ter núcleos de metal.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

5. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

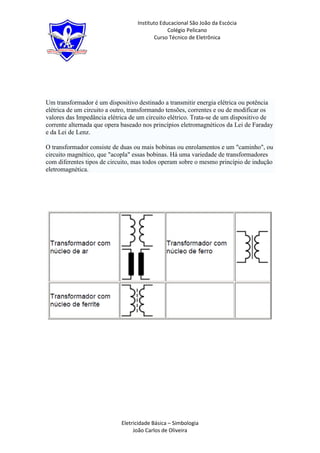

Um transformador é um dispositivo destinado a transmitir energia elétrica ou potência
elétrica de um circuito a outro, transformando tensões, correntes e ou de modificar os
valores das Impedância elétrica de um circuito elétrico. Trata-se de um dispositivo de
corrente alternada que opera baseado nos princípios eletromagnéticos da Lei de Faraday
e da Lei de Lenz.
O transformador consiste de duas ou mais bobinas ou enrolamentos e um "caminho", ou
circuito magnético, que "acopla" essas bobinas. Há uma variedade de transformadores
com diferentes tipos de circuito, mas todos operam sobre o mesmo princípio de indução
eletromagnética.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

6. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

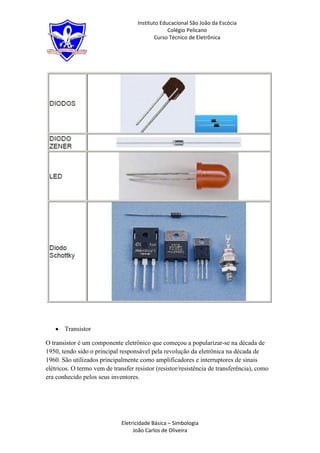

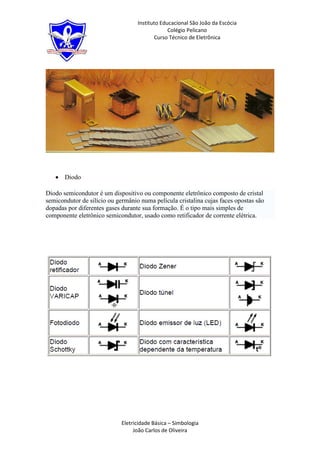

Diodo
Diodo semicondutor é um dispositivo ou componente eletrônico composto de cristal
semicondutor de silício ou germânio numa película cristalina cujas faces opostas são
dopadas por diferentes gases durante sua formação. É o tipo mais simples de
componente eletrônico semicondutor, usado como retificador de corrente elétrica.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

7. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

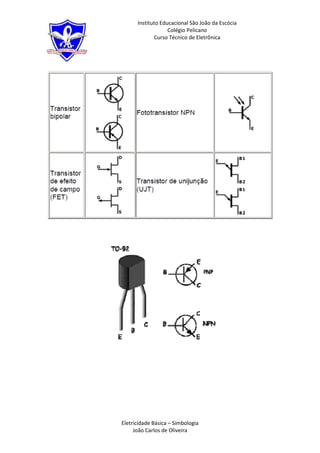

Transistor
O transistor é um componente eletrônico que começou a popularizar-se na década de
1950, tendo sido o principal responsável pela revolução da eletrônica na década de
1960. São utilizados principalmente como amplificadores e interruptores de sinais
elétricos. O termo vem de transfer resistor (resistor/resistência de transferência), como
era conhecido pelos seus inventores.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

8. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica
Eletricidade Básica – Simbologia
João Carlos de Oliveira

9. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

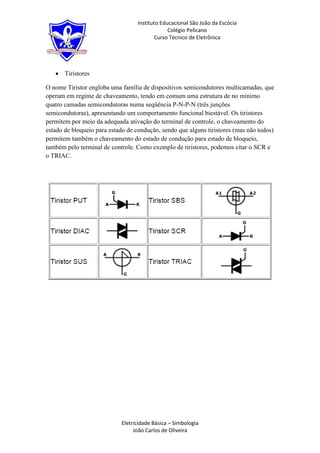

Tiristores
O nome Tiristor engloba uma família de dispositivos semicondutores multicamadas, que
operam em regime de chaveamento, tendo em comum uma estrutura de no mínimo
quatro camadas semicondutoras numa seqüência P-N-P-N (três junções
semicondutoras), apresentando um comportamento funcional biestável. Os tiristores
permitem por meio da adequada ativação do terminal de controle, o chaveamento do
estado de bloqueio para estado de condução, sendo que alguns tiristores (mas não todos)
permitem também o chaveamento do estado de condução para estado de bloqueio,
também pelo terminal de controle. Como exemplo de tiristores, podemos citar o SCR e
o TRIAC.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

10. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

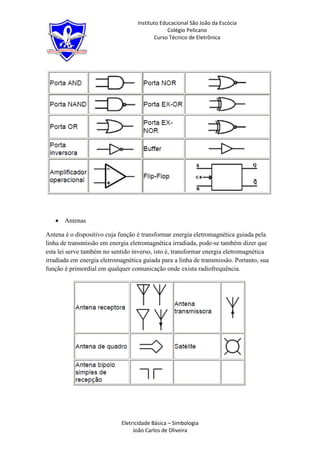

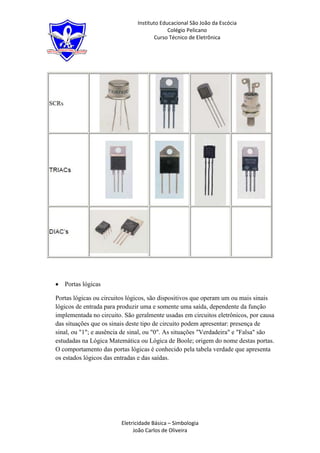

Portas lógicas
Portas lógicas ou circuitos lógicos, são dispositivos que operam um ou mais sinais
lógicos de entrada para produzir uma e somente uma saída, dependente da função
implementada no circuito. São geralmente usadas em circuitos eletrônicos, por causa
das situações que os sinais deste tipo de circuito podem apresentar: presença de
sinal, ou "1"; e ausência de sinal, ou "0". As situações "Verdadeira" e "Falsa" são
estudadas na Lógica Matemática ou Lógica de Boole; origem do nome destas portas.
O comportamento das portas lógicas é conhecido pela tabela verdade que apresenta
os estados lógicos das entradas e das saídas.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

11. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica
Antenas
Antena é o dispositivo cuja função é transformar energia eletromagnética guiada pela
linha de transmissão em energia eletromagnética irradiada, pode-se também dizer que
esta lei serve também no sentido inverso, isto é, transformar energia eletromagnética
irradiada em energia eletromagnética guiada para a linha de transmissão. Portanto, sua
função é primordial em qualquer comunicação onde exista radiofrequência.
Eletricidade Básica – Simbologia
João Carlos de Oliveira

12. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

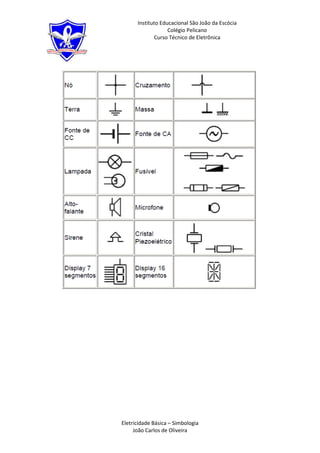

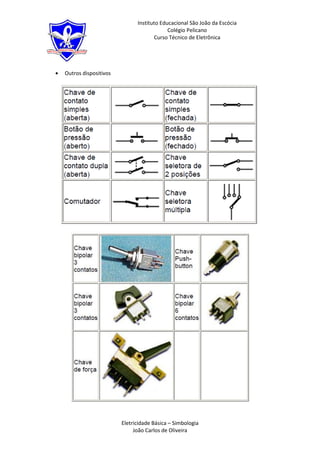

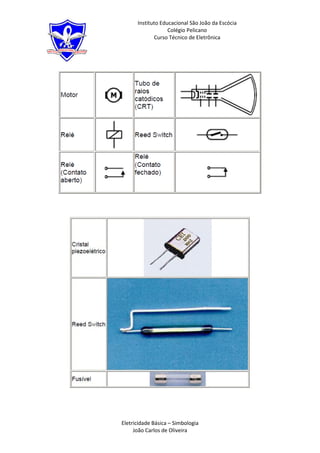

Outros dispositivos
Eletricidade Básica – Simbologia
João Carlos de Oliveira

13. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica
Eletricidade Básica – Simbologia
João Carlos de Oliveira

14. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica
Eletricidade Básica – Simbologia
João Carlos de Oliveira

15. Instituto Educacional São João da Escócia
Colégio Pelicano
Curso Técnico de Eletrônica

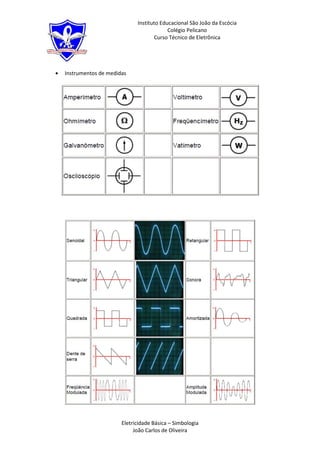

Instrumentos de medidas
Eletricidade Básica – Simbologia
João Carlos de Oliveira
