Este documento discute a atualização de componentes de hardware como placas-mãe, processadores e memória RAM. Explica os principais tipos de barramentos em placas-mãe como PCI, AGP e PCI-E e seus respectivos débitos. Também descreve os sockets e encapsulamentos de processadores Intel e AMD, além das arquiteturas de 32 e 64 bits. Por fim, menciona que cada modelo de memória RAM possui sua própria pinagem.

1. Prof. Diego Rossi Mafioletti
2016/2
Fundamentos Hardware
Montagem Manutenção

2. Aula 1
Atualização de Componentes
Placa-Mãe, Processador e Memória

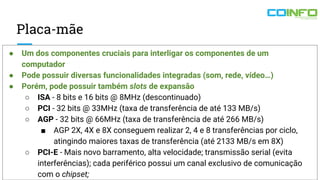

3. Placa-mãe
● Um dos componentes cruciais para interligar os componentes de um
computador
● Pode possuir diversas funcionalidades integradas (som, rede, vídeo…)
● Porém, pode possuir também slots de expansão
○ ISA - 8 bits e 16 bits @ 8MHz (descontinuado)
○ PCI - 32 bits @ 33MHz (taxa de transferência de até 133 MB/s)
○ AGP - 32 bits @ 66MHz (taxa de transferência de até 266 MB/s)
■ AGP 2X, 4X e 8X conseguem realizar 2, 4 e 8 transferências por ciclo,
atingindo maiores taxas de transferência (até 2133 MB/s em 8X)
○ PCI-E - Mais novo barramento, alta velocidade; transmissão serial (evita
interferências); cada periférico possui um canal exclusivo de comunicação
com o chipset;

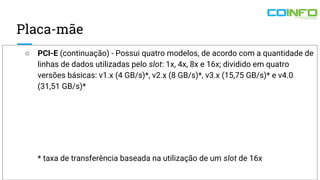

4. Placa-mãe
○ PCI-E (continuação) - Possui quatro modelos, de acordo com a quantidade de
linhas de dados utilizadas pelo slot: 1x, 4x, 8x e 16x; dividido em quatro
versões básicas: v1.x (4 GB/s)*, v2.x (8 GB/s)*, v3.x (15,75 GB/s)* e v4.0
(31,51 GB/s)*
* taxa de transferência baseada na utilização de um slot de 16x

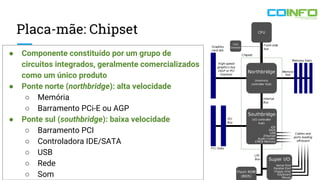

5. Placa-mãe: Chipset
● Componente constituído por um grupo de
circuitos integrados, geralmente comercializados
como um único produto
● Ponte norte (northbridge): alta velocidade
○ Memória
○ Barramento PCi-E ou AGP
● Ponte sul (southbridge): baixa velocidade
○ Barramento PCI
○ Controladora IDE/SATA
○ USB
○ Rede
○ Som

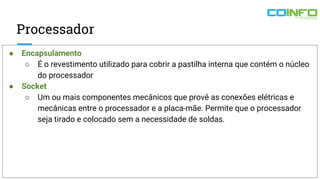

6. Processador
● Encapsulamento
○ É o revestimento utilizado para cobrir a pastilha interna que contém o núcleo
do processador
● Socket
○ Um ou mais componentes mecânicos que provê as conexões elétricas e
mecânicas entre o processador e a placa-mãe. Permite que o processador
seja tirado e colocado sem a necessidade de soldas.

7. Processador: Encapsulamento
Núcleo do Processador: Intel Lynnfield 1ª Geração 45nm

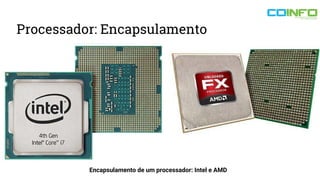

8. Processador: Encapsulamento
Encapsulamento de um processador: Intel e AMD

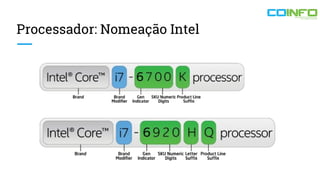

9. Processador: Nomeação Intel

10. Processador: Socket
LGA 1155 (2011)
2ª e 3ª Gerações Intel
LGA 1156 (2009)
1ª Geração Intel

11. Processador: Socket
LGA 1155 (2011)
2ª e 3ª Gerações Intel
LGA 1150 (2013)
4ª e 5ª Gerações Intel

12. Processador: Socket
LGA 1150 (2013)
4ª e 5ª Gerações Intel
LGA 1151 (2015)
6ª Geração Intel

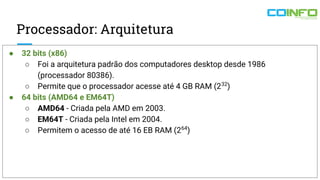

13. Processador: Arquitetura
● 32 bits (x86)
○ Foi a arquitetura padrão dos computadores desktop desde 1986
(processador 80386).
○ Permite que o processador acesse até 4 GB RAM (232
)
● 64 bits (AMD64 e EM64T)
○ AMD64 - Criada pela AMD em 2003.
○ EM64T - Criada pela Intel em 2004.
○ Permitem o acesso de até 16 EB RAM (264
)

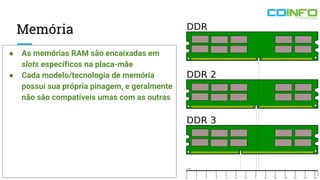

14. Memória
● As memórias RAM são encaixadas em
slots específicos na placa-mãe
● Cada modelo/tecnologia de memória
possui sua própria pinagem, e geralmente
não são compatíveis umas com as outras

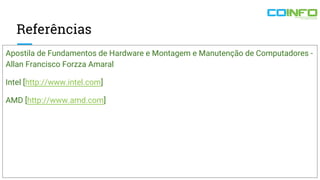

15. Referências
Apostila de Fundamentos de Hardware e Montagem e Manutenção de Computadores -
Allan Francisco Forzza Amaral
Intel [http://www.intel.com]
AMD [http://www.amd.com]
