- 1. Manutenção de computadores profº Jean Galdino Tema: Soquetes e Slots Autores: Juliana F. Silva Laura Moura Abril 2013

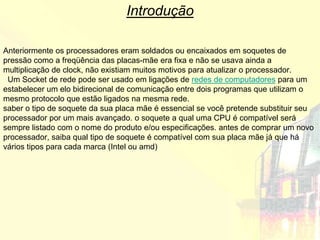

- 2. Introdução Anteriormente os processadoreseram soldados ou encaixados em soquetes de pressão como a freqüência das placas-mãe era fixa e não se usava ainda a multiplicação de clock, não existiam muitos motivos para atualizar o processador. Um Socket de rede pode ser usado em ligações de redes de computadores para um estabelecer um elo bidirecional de comunicação entre dois programas que utilizam o mesmo protocolo que estão ligados na mesma rede. saber o tipo de soquete da sua placa mãe é essencial se você pretende substituir seu processador por um mais avançado. o soquete a qual uma CPU é compatível será sempre listado com o nome do produto e/ou especificações. antes de comprar um novo processador, saiba qual tipo de soquete é compatível com sua placa mãe já que há vários tipos para cada marca (Intel ou amd)

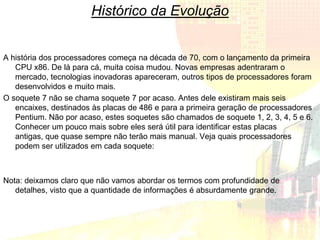

- 3. Histórico da Evolução Ahistória dos processadores começa na década de 70, com o lançamento da primeira CPU x86. De lá para cá, muita coisa mudou. Novas empresas adentraram o mercado, tecnologias inovadoras apareceram, outros tipos de processadores foram desenvolvidos e muito mais. O soquete 7 não se chama soquete 7 por acaso. Antes dele existiram mais seis encaixes, destinados às placas de 486 e para a primeira geração de processadores Pentium. Não por acaso, estes soquetes são chamados de soquete 1, 2, 3, 4, 5 e 6. Conhecer um pouco mais sobre eles será útil para identificar estas placas antigas, que quase sempre não terão mais manual. Veja quais processadores podem ser utilizados em cada soquete: Nota: deixamos claro que não vamos abordar os termos com profundidade de detalhes, visto que a quantidade de informações é absurdamente grande.

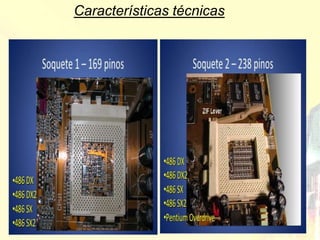

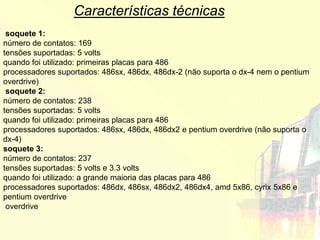

- 4. Características técnicas soquete1: número de contatos: 169 tensões suportadas: 5 volts quando foi utilizado: primeiras placas para 486 processadores suportados: 486sx, 486dx, 486dx-2 (não suporta o dx-4 nem o pentium overdrive) soquete 2: número de contatos: 238 tensões suportadas: 5 volts quando foi utilizado: primeiras placas para 486 processadores suportados: 486sx, 486dx, 486dx2 e pentium overdrive (não suporta o dx-4) soquete 3: número de contatos: 237 tensões suportadas: 5 volts e 3.3 volts quando foi utilizado: a grande maioria das placas para 486 processadores suportados: 486dx, 486sx, 486dx2, 486dx4, amd 5x86, cyrix 5x86 e pentium overdrive overdrive
- 5. Características técnicas soquete 4: númerode contatos: 273 tensões suportadas: 5 volts quando foi utilizado: primeira geração de processadores pentium processadores suportados: pentium de 60 e 66 mhz (não suporta processadores com multiplicador superior a 1x) soquete 5: número de contatos: 296 tensões suportadas: 3.3 volts e 3.5 volts quando foi utilizado: algumas placas para processadores pentium antigas processadores suportados: pentium de 75, 90, 100 e 133 mhz, pentium mmx overdrive (não suporta o pentium de 60 e 66 mhz e o multiplicador vai apenas ate 2x. soquete 6: número de contatos: 235 tensões suportadas: 5 volts e 3.3 volts quando foi utilizado: apesar de trazer algumas melhorias sobre o soquete 3, não chegou a ser utilizado, pois quando o padrão foi estabelecido os fabricantes já não tinham mais interesse em projetar novas placas para 486 processadores suportados: 486sx,dx, dx-2, dx-4, pentium overdrive

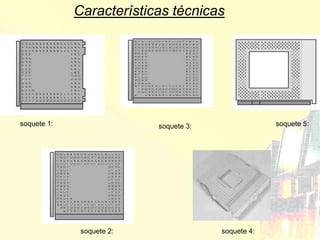

- 6. Características técnicas soquete 1: soquete 3: soquete 5: soquete 2: soquete 4:
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.

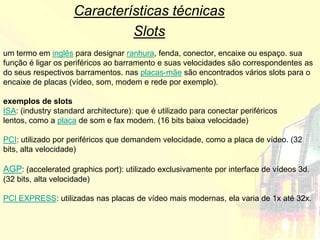

- 20. Características técnicas Slots um termo em inglês para designar ranhura, fenda, conector, encaixe ou espaço. sua função é ligar os periféricos ao barramento e suas velocidades são correspondentes as do seus respectivos barramentos. nas placas-mãe são encontrados vários slots para o encaixe de placas (vídeo, som, modem e rede por exemplo). exemplos de slots ISA: (industry standard architecture): que é utilizado para conectar periféricos lentos, como a placa de som e fax modem. (16 bits baixa velocidade) PCI: utilizado por periféricos que demandem velocidade, como a placa de vídeo. (32 bits, alta velocidade) AGP: (accelerated graphics port): utilizado exclusivamente por interface de vídeos 3d. (32 bits, alta velocidade) PCI EXPRESS: utilizadas nas placas de vídeo mais modernas, ela varia de 1x até 32x.

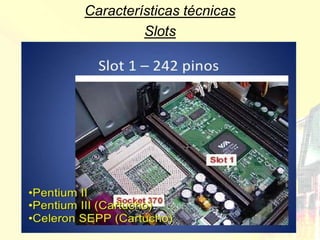

- 21. Características técnicas Slots
- 22. Características técnicas Slots

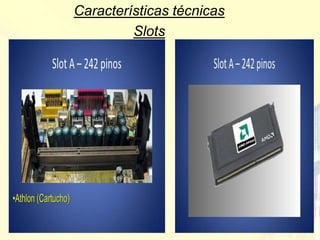

- 23. Características técnicas Slots
- 24. Tipos de Processadores ACP, AES , AM2 , AM2+ , AM3 , AM3+ , AMD, AMD64 , AMD 3DNow! , AMDA- Series, AMDC-Series , AMD E-Series , AMDFX-Series , AMD Z-Series, AMD TurboCORE, APU , Arquitetura , ARM , Athlon , Atom , AVX , AVX2 , BGA , Bobcat , Brazos , Broadwell , Bulldozer, Cache , Celeron , Centrino , Clock CLMUL Core , Corona , Cortex , CPU , Cyrix , Deccan , Die , Dual-Core , Duron Exynos , FM1 , FM2 , FMA , FP1 Frequência , FS1 , FT1 , FT2 , Fusion , GPU Haswell , Hexa-Core , Husky , HyperTransport , Hyper-Threading , IBM Intel , Intel 64 . Intel Core2 , Intel Core i , Intel Turbo Boost , Intel VT-d , Ivy Bridge , K5 , K6 , K8 , K10 , Komodo , LGA 771 , LGA 775 , LGA 1150 , LGA 1155 , LGA 1366 , LGA 2011 , Llano , Litografia , Magny-Cours , MMX , Módulo , NVIDIA , Núcleo , Octa-Core , OMAP , Ontario , Opteron , Overclock , Penryn Pentium , PGA , Phenom , Piledriver , Plataforma , PowerPC , Quad-Core , Qualcomm , RISC , Samsung , Sandy Bridge , Sempron , Snapdragon , SoC Socket 754 , Socket 939 , Socker 940 , Socket A , Socket C32 , Socket F , Socket G34 , Socket S1 , Soquete , SSE , TDP , Tegra , Texas Instruments , Thread , Tick- Tock , Transistor , Tri-Core Trinity , Turion , Underclock , UVD , VIA , Virgo , Virtualização , Vishera , Wichita , Wolfdale , X64 , X86 , XCGPU , Xeon , XOP , Zacate , Zambezi

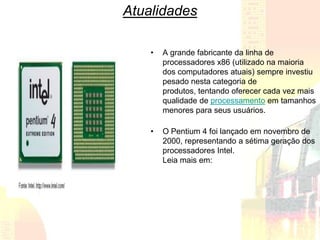

- 25. Atualidades • A grande fabricante da linha de processadores x86 (utilizado na maioria dos computadores atuais) sempre investiu pesado nesta categoria de produtos, tentando oferecer cada vez mais qualidade de processamento em tamanhos menores para seus usuários. • O Pentium 4 foi lançado em novembro de 2000, representando a sétima geração dos processadores Intel. Leia mais em:
- 26. Atualidades PENTIUM D O pentium d nada mais é do que uma versão de dois núcleos do pentium 4 (em outras palavras, ele é um dual core com arquitetura netburst). já o pentium extreme edition é uma versão do pentium d com tecnologia hyper threading (faz simulação de dois processadores, tornando o sistema mais rápido). PENTIUM DUAL CORE este processador adota a arquitetura de construção da família core. em outras palavras, esta é uma versão com menor custo do core 2 duo que opera com freqüências mais baixas e possui uma quantidade menor de cache l2. as três primeiras versões lançadas deste processador possuíam um fsb de 800 mhz visando manter compatibilidade com placas mãe mais antigas. A FAMÍLIA CORE 2 CORE 2 DUO - lançados a partir de 2006, esta linha é composta por um processador de dois núcleos. CORE 2 EXTREME - esta linha conta com modelos com tecnologia de 2 e 4 núcleos. CORE 2 QUAD - os core 2 quad são formado por dois processadores core 2 duo em uma mesma unidade física. o principal objetivo desta linha foi suportar melhor aplicativos que necessitam de grande capacidade de processamento CORE I7 - lançado a partir de 2008, os processadores core i7 foram os primeiros da intel com controlador de memória integrado (função antes exercida pelo chip da ponte norte). CORE I7 EXTREME EDITION - a linha de processadores core i7 extreme edition possui todas as características da core i7, com melhorias voltadas para desempenho de processamento e acesso à memória. CORE I5 - este foi o nome adotado para a nova série de processadores da intel, lançada a partir de 2009.

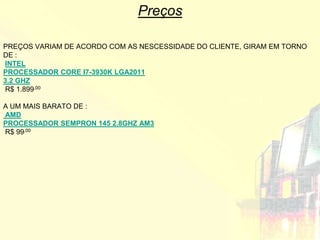

- 27. Preços PREÇOS VARIAM DEACORDO COM AS NESCESSIDADE DO CLIENTE, GIRAM EM TORNO DE : INTEL PROCESSADOR CORE I7-3930K LGA2011 3.2 GHZ R$ 1.899,00 A UM MAIS BARATO DE : AMD PROCESSADOR SEMPRON 145 2.8GHZ AM3 R$ 99,00
- 28. Bibliografia • http://www.tecmundo.com.br/processadores/2760-tabela-de-processadores- intel.htm#ixzz2Qpzppjzb • http://www.miranda.com.br/ • http://compare.buscape.com.br • http://www.baixakijogos.com.br/noticias-img/20090918/celeron.jpeg • http://br.answers.yahoo.com/question/index?qid=20111106073153AARqHIe • http://image.slidesharecdn.com/12d-processadoressockets • http://www.tecmundo.com.br/processadores/2760-tabela-de-processadores-intel.htm
