Processador Intel Core i7
O documento descreve as características do processador Intel Core i7, incluindo que ele possui 4 núcleos, caches L1 a L3, suporte a memória DDR3 de 3 canais, barramento QuickPath Interconnect para transferência de dados, arquitetura Nehalem com núcleos em blocos e barramentos diretos entre os processadores.
Processador Intel Core i7
- 1. Colégio Politécnico (UFSM)– Comp. Arquitetura de Computadores Processador Intel Core i7 Características e Tecnologias
- 2. Colégio Politécnico (UFSM)– Comp. Arquitetura de Computadores Apresentação José Paulo Lamaizon de Mello

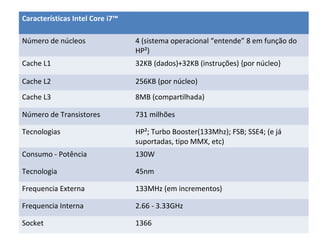

- 3. Características Intel Corei7™ Número de núcleos 4 (sistema operacional “entende” 8 em função do HP²) Cache L1 32KB (dados)+32KB (instruções) {por núcleo} Cache L2 256KB (por núcleo) Cache L3 8MB (compartilhada) Número de Transistores 731 milhões Tecnologias HP²; Turbo Booster(133Mhz); FSB; SSE4; (e já suportadas, tipo MMX, etc) Consumo - Potência 130W Tecnologia 45nm Frequencia Externa 133MHz (em incrementos) Frequencia Interna 2.66 - 3.33GHz Socket 1366

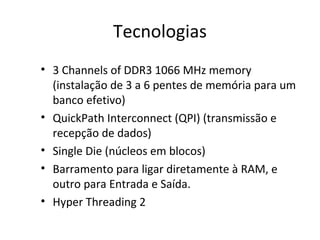

- 4. Tecnologias • 3 Channelsof DDR3 1066 MHz memory (instalação de 3 a 6 pentes de memória para um banco efetivo) • QuickPath Interconnect (QPI) (transmissão e recepção de dados) • Single Die (núcleos em blocos) • Barramento para ligar diretamente à RAM, e outro para Entrada e Saída. • Hyper Threading 2
- 5. Arquitetura Nehalem O Nehalem(pronuncia-se "nerreilem") representa a próxima arquitetura Intel, ainda produzida usando a técnica de 45 nanômetros
- 6. Arquitetura Nehalem Esquema dalocalização básico de componentes. L1L1L1 L1 L2 L2 L2 L2 Controlador de Memória L3 Compartilhada CoreCore CoreCore CoreCore CoreCore

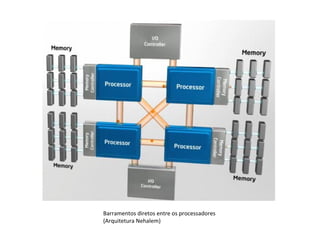

- 7. Arquitetura Nehalem Barramentos diretosentre os processadores (Arquitetura Nehalem)

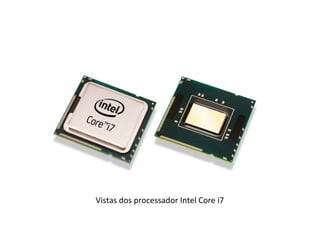

- 8. Vistas dos processadorIntel Core i7
- 9.
- 10.
Notas do Editor
- #4 Em relação aos chips atuais, o Core i7 tem a vantagem de suportar três canais de memória . Isso gera um ganho de desempenho de 50% em relação à arquitetura com dois canais. Cada núcleo de um i7 pode cuidar de duas tarefas (threads) ao mesmo tempo. Como ele tem quatro núcleos, o sistema operacional pensa que está trabalhando com oito núcleos.
- #5 Novo barramento se chama QuickPath Interconnect (QPI) e oferece dois caminhos (transmissão e recepção dos dados) para o chip se comunicar com outros dispositivos ou processadores – no caso de servidores com mais de um i7 instalado. O controlador integrado suporta três canais de memória. Cada canal pode ser formado por um, dois ou três pentes de memória RAM no padrão DDR3, o único aceito. Em resumo, isso gera um ganho de desempenho de 50% em relação à arquitetura com dois canais (dois ou quatro pentes). A expectativa é que muitas placas-mãe para i7 tenham seis bancos (slots), ou seja, três canais. Com isso, um consumidor extremamente exigente poderá ter uma máquina com incríveis 12GB de memória (6 pentes de 2GB). O ideal é instalar três ou seis pentes no PC, para gerar o máximo de desempenho.
- #6 A arquitetura Nehalem, a base da família de processadores Core i7, é considerada pela Intel um dos maiores avanços dos últimos anos e faz parte da filosofia “tick-tock” da fabricante. Explicando: o “tick” foi a mudança do processo de fabricação de 65nm (nanômetros) para 45nm. A primeira família dessa geração foi chamada de Penryn. O “tock” é a Nehalem – o redesenho interno do chip. O próximo “tick” é uma nova redução no tamanho dos transístores, que terão 32nm.
- #7 O desenho interno do processador também mudou. Os Core i7 são “single die” (blocos únicos). Dentro de cada bloco, ficam os quatro núcleos (cores), o controlador da RAM e a cache – uma memória de altíssimo desempenho junto aos núcleos. Há três níveis de cache. O L1 é separado para cada núcleo – 32KB para dados e 32KB para instruções, ou 256KB ao todo (64KB vezes 4). No nível seguinte (L2), há mais 256KB por núcleo, totalizando 1MB (1024KB). Por fim, o L3 de 8MB é compartilhado por todos.
- #8 Se um núcleo precisa da mesma informação que outro, ele busca nessa biblioteca pública em vez de perder tempo fuçando na prateleira particular de outro core. Outro recurso interessante é o “Turbo Boost”. Ele permite que cada núcleo ativo aumente sua freqüência de operação, em incrementos de 133Mhz por vez, até atingir o limite térmico e elétrico determinado. Isso funciona tanto para colocar o processador a todo vapor, como para ele economizar energia quando não há muito trabalho. A idéia é que as versões do i7 para notebooks sejam capazes de zerar o consumo dos núcleos desocupados.
