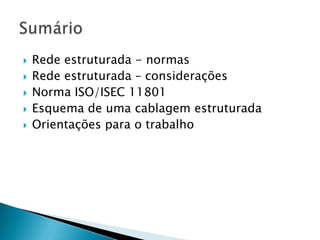

2. Rede estruturada - normasRede estruturada – consideraçõesNorma ISO/ISEC 11801Esquema de uma cablagem estruturadaOrientações para o trabalhoSumário

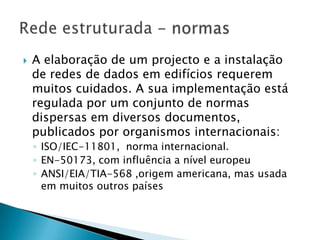

3. A elaboração de um projecto e a instalação de redes de dados em edifícios requerem muitos cuidados. A sua implementação está regulada por um conjunto de normas dispersas em diversos documentos, publicados por organismos internacionais:ISO/IEC-11801, norma internacional. EN-50173, com influência a nível europeuANSI/EIA/TIA-568 ,origem americana, mas usada em muitos outros paísesRede estruturada - normas

4. Um sistema de cablagem de rede estrutura dentro de um edifício (ou vários) é constituída por cabos e componentes passivos (armários de distribuição, tomadas, cabos, chicotes) que podem suportar diferentes tipos de comunicação (voz, dados, vídeo).O sistema de cablagem deve ser organizado de forma hierárquica em subsistemas de cablagem que reflectem a realidade física das instalações.Rede estruturada - considerações

5. Considera:Distribuidor de campus (CD)Cablagem de backbone de campusDistribuidor de edifício (BD)Cablagem de backbone de edifícioDistribuidor de piso (FD)Cablagem de piso (ou cablagem horizontal)Tomada de telecomunicações (TO)Cablagem de área de trabalhoNorma ISO/IEC 11801

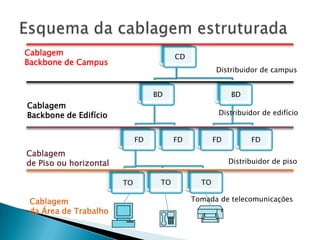

6. Esquema da cablagem estruturadaCablagemBackbone de CampusDistribuidor de campusCablagemBackbone de EdifícioDistribuidor de edifícioCablagemde Piso ou horizontalDistribuidor de pisoTomada de telecomunicaçõesCablagemda Área de Trabalho

7. Com base nos link fornecidos na aula anterior realizar uma apresentação ou vídeo, de forma a apresentar os seguintes conceitos:O que é a cablagem estruturada;Equipamentos activos e passivos;Regras de montagem de uma cablagem estruturada, incidindo sobre a cablagem de piso e área de trabalho.OBS: todas a imagens devem ser recolhidas com material da escola. Orientações para o trabalho a desenvolver

8. Dúvidas?

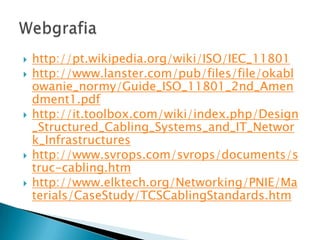

9. http://pt.wikipedia.org/wiki/ISO/IEC_11801http://www.lanster.com/pub/files/file/okablowanie_normy/Guide_ISO_11801_2nd_Amendment1.pdfhttp://it.toolbox.com/wiki/index.php/Design_Structured_Cabling_Systems_and_IT_Network_Infrastructureshttp://www.svrops.com/svrops/documents/struc-cabling.htmhttp://www.elktech.org/Networking/PNIE/Materials/CaseStudy/TCSCablingStandards.htmWebgrafia
