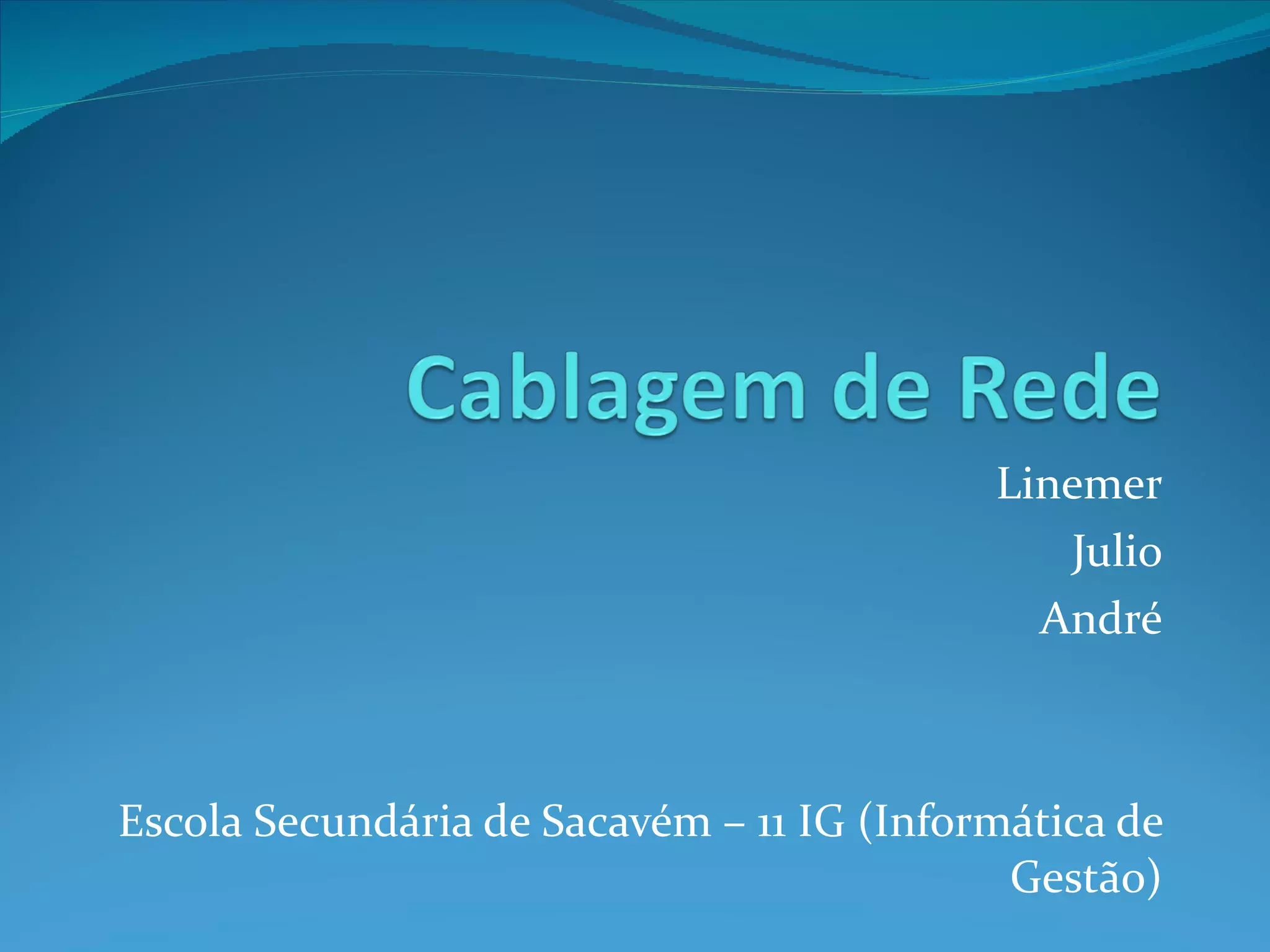

Linemer Julio André Escola Secundária de Sacavém – 11 IG (Informática de Gestão)
Apresentação Para que seja possível a transmissão de dados numa rede, tem que existir algum meio físico de transmissão do sinal. Dentro dos meios de transmissão de sinais existentes podemos considerar a utilização de cabos de cobre, cabos de fibra óptica ou transmissões sem fios. (retirado do enunciado)
Continuação (Apresentação) E para  existir uma rede de computadores tem que haver duas ou mais máquinas e outros dispositivos conectados entre si de modo a poderem partilhar os seus serviços, que podem ser: dados, impressoras, e-mails, etc. Um exemplo bem obvio é por onde estamos a pesquisar toda a informação deste trabalho, a Internet que é um grande sistema de comunicação que conecta muitas redes de computadores…
Cabos UTP O conector RJ45 é utilizado em redes com padrão Ethernet (cabo UTP). O cabo é dividido em 8 pequenos fios que são cravados ao conector.
Este é sem duvida o cabo mais utilizado nas redes. O cabo UTP é de fácil manutenção, instalação e permite taxas de transmissão até 100 Mbps com a utilização do cabo CAT-5, que é usado normalmente tanto nas redes domésticas como nas grandes redes industriais. (segundo pesquisa no Google)  Serve para ligar o computador a uma rede,  a um switch, modem, ou router… Vamos ver as categorias deste cabo:

Cabo de Par Trançado  e com blindagem O par trançado é também chamado de 10BaseT ou de 100BaseT, dependendo da taxa de transferência da rede, se é de 10 Mbps ou de 100 Mbps.
Resumindo: As vantagens que o cabo tem são: É de Fácil instalação É Barato E é de Instalação flexível As desvantagens que o cabo tem são: Cabo curto (máximo de 100 metros) Tem Interferência eletromagnética
Como se crava o cabo? Ver vídeo aqui
Cabo RJ 11 Existe também o cabo RJ11 que serve para ligar o modem a linhas ADSL ou o telefone por linha VOIP ou Analógica, o RJ11 consegue chegar a uma velocidade de  24 megas (internet ADSL SAPO).
Fibra Óptica A  fibra óptica  é um pedaço de vidro muito fino (parecido com o diâmetro de um cabelo, com capacidade de transmitir luz, e não impulsos eléctricos. A interligação de fibras ópticas é    bastante mais complicada do que  p  para cabos de cobre.  Transmite dados a uma alta velocidade Existe hoje a transferência de dados já a 10 GB por segundo
A transmissão da luz pela fibra segue um princípio único, independentemente do material usado ou da aplicação:  é lançado um feixe de luz numa extremidade da fibra e, pelas características ópticas do meio (fibra), esse feixe percorre a fibra por meio de reflexões sucessivas.
Vários tipos de Fibra:
Conectores… A interligação de fibras recorre a um encaixe fêmea duplo que garante o encosto perfeito entre os cilindros das fichas macho, para a luz passar directa de um lado para o outro e assim sucessivamente…
Vários tipos de conectores

Vantagens e Desvantagens Vantagens: Muita velocidade (banda de internet) Existe Isolamento eléctrico  O cabo pode ser muito longo  Existe uma alta eficiência de transferência de dados Desvantagens: É muito cara  Difícil de instalar  Parte-se com facilidade  Difícil de ser reparado (consoante os casos)
Fusão de fibra óptica Ver vídeo aqui:
Fabricação da fibra óptica
Cabo Coaxial  O  cabo coaxial  é um tipo de cabo condutor usado para transmitir sinais eléctricos. O cabo coaxial é constituído por dois fios de cobre, um mais grosso que é o nucleo e outro mais fino, revestido por um material isolante e rodeado com uma blindagem. Este meio permite transmissões até frequências muito elevadas e isto para longas distâncias.
Conectores
Os cabos coaxiais geralmente são usados em múltiplas aplicações deste, tv, áudio, internet... A velocidade de transmissão é bastante elevada devido a tolerância aos ruídos graças à malha de proteção desses cabos. Pode ir até 300 Megas por segundo .
Vantagens e Desvantagens Vantagens: Baixo Custo de manutenção Fácil de Instalar e conectar Maior resistencia ao ruído. Desvantagens: Limitado em distância e tecnologia Pouca segurança. Facilmente danificável. Difícil manipulação
Conectar um cabo coaxial Ver aqui o vídeo:
Redes Sem Fios Uma rede sem fios refere-se a uma rede de computadores sem a necessidade do uso de cabos. Existem várias redes sem fios como por exemplo: Wireless (mais utilizada) Bluetooth (mais utilizada em telemóveis) Infravermelhos( mais utilizada em comandos de tv)
Wireless Wireless LAN ou WLAN (Wireless Local Area Network) é uma rede local que usa ondas de rádio para fazer uma conexão Internet ou a uma rede.
Vantagens e Desvantagens Vantagens: Flexibilidade Facilidade. Redução do custo agregado vantagens como: melhor utilização dos investimentos em tecnologias existentes como laptops, rede de dados e voz, aplicativos, agilidade nas respostas aos clientes. Diversas topologias Desvantagens:  Qualidade de serviço: a qualidade do serviço provido ainda é menor que a das redes cabeadas. Custo: o preço dos equipamentos de Redes sem Fio é mais alto que os equivalentes em redes cabeadas. Segurança Baixa transferência de dados: embora a taxa de transmissão das Redes sem Fio esteja crescendo rapidamente, ela ainda é muito baixa se comparada com as redes cabeadas.
Padrões Existem os Padrões: Padrão 802.11 b - tem uma largura de banda até 11 Mbps e um alcance aproximado de 35 metros. Padrão 802.11 g - tem uma largura de banda até 54 Mbps e um alcance aproximado de 38 metros. Padrão 802.11 n - tem uma largura de banda até aos 300 Mbps e um alcançe de 70 metros.
Bluetooth Bluetooth é uma tecnologia para a comunicação sem fio entre dispositivos eletrônicos a curtas distâncias.(normalmente 10 metros). É utilizada maioritariamente para ligar telemóveis a pc, ou telemóvel a telemóvel. Bluetooth é um protocolo padrão de comunicação primariamente projetado para baixo consumo de energia com baixo alcance.
Os dispositivos usam um sistema de comunicação via rádio, por isso não necessitam estar na linha de visão um do outro. Existem várias classes e  versões: Classe Potência máxima permitida (mW/dBm) Alcance (Aproximadamente) Classe 1 100 mW (20 dBm) até 100 metros Classe 2 2.5 mW (4 dBm) até 10 metros Classe 3 1 mW (0 dBm) ~ 1 metro (quadros retirados da wikipédia)
Infravermelhos Os infravermelhos não são vistos pelo olho humano. Uma grande parte dos telecomandos funciona hoje com infravermelhos, e também alguns telemóveis (mais antigos). Trás mais desvantagens do que vantagens: Se tapamos a linha de visão com um pano (por exemplo) a ligação não se estabelece. Transfere a poucos megas por segundo (lento). Trás vantagem é para as televisões para mudar de canal.
