O documento discute os diferentes tipos de meios de transmissão de dados em redes, incluindo cabos de par trançado, coaxial e fibra ótica. O cabo de par trançado é o mais comum devido ao seu baixo custo e facilidade de instalação, enquanto a fibra ótica permite transmissões a longas distâncias com pouca perda de sinal.

1. Equipamentos de
Redes
Thiago Barros

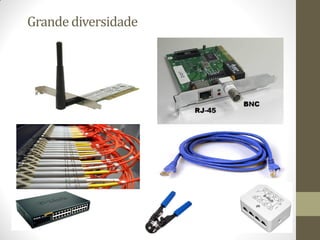

2. Grande diversidade

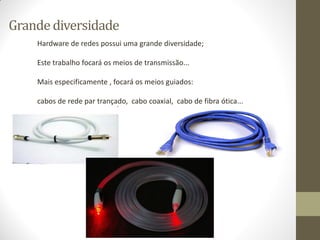

3. Grande diversidade
Hardware de redes possui uma grande diversidade;
Este trabalho focará os meios de transmissão...
Mais especificamente , focará os meios guiados:
cabos de rede par trançado, cabo coaxial, cabo de fibra ótica...

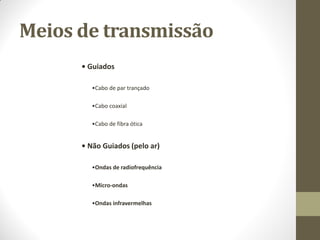

4. Meios de transmissão
• Guiados
•Cabo de par trançado
•Cabo coaxial
•Cabo de fibra ótica
• Não Guiados (pelo ar)
•Ondas de radiofrequência
•Micro-ondas
•Ondas infravermelhas

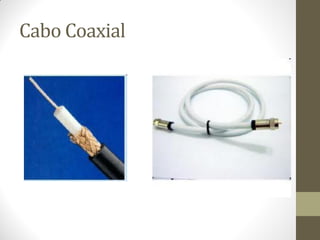

5. Cabo Coaxial

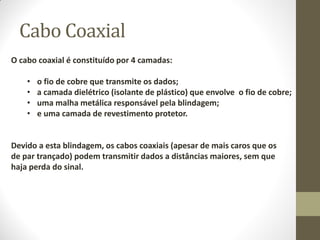

6. Cabo Coaxial
O cabo coaxial é constituído por 4 camadas:
• o fio de cobre que transmite os dados;
• a camada dielétrico (isolante de plástico) que envolve o fio de cobre;
• uma malha metálica responsável pela blindagem;
• e uma camada de revestimento protetor.
Devido a esta blindagem, os cabos coaxiais (apesar de mais caros que os
de par trançado) podem transmitir dados a distâncias maiores, sem que
haja perda do sinal.

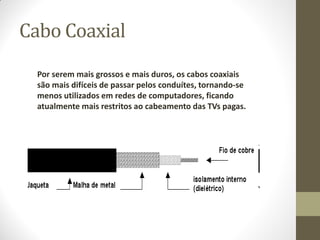

7. Cabo Coaxial
Por serem mais grossos e mais duros, os cabos coaxiais
são mais difíceis de passar pelos conduítes, tornando-se
menos utilizados em redes de computadores, ficando
atualmente mais restritos ao cabeamento das TVs pagas.

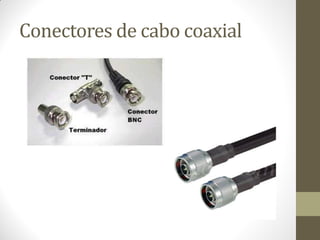

8. Conectores de cabo coaxial

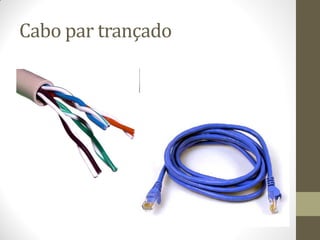

9. Cabo par trançado

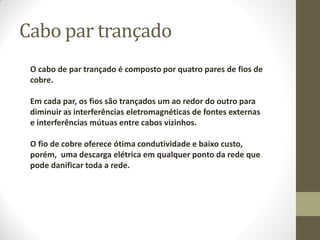

10. Cabo par trançado
O cabo de par trançado é composto por quatro pares de fios de
cobre.
Em cada par, os fios são trançados um ao redor do outro para
diminuir as interferências eletromagnéticas de fontes externas
e interferências mútuas entre cabos vizinhos.
O fio de cobre oferece ótima condutividade e baixo custo,
porém, uma descarga elétrica em qualquer ponto da rede que
pode danificar toda a rede.

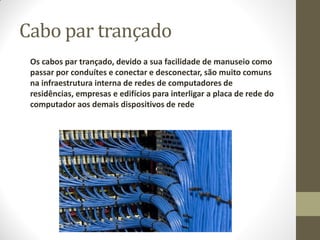

11. Cabo par trançado
Os cabos par trançado, devido a sua facilidade de manuseio como
passar por conduítes e conectar e desconectar, são muito comuns
na infraestrutura interna de redes de computadores de
residências, empresas e edifícios para interligar a placa de rede do
computador aos demais dispositivos de rede

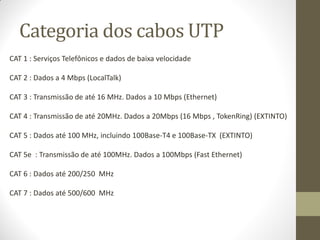

12. Categoria dos cabos UTP
CAT 1 : Serviços Telefônicos e dados de baixa velocidade
CAT 2 : Dados a 4 Mbps (LocalTalk)
CAT 3 : Transmissão de até 16 MHz. Dados a 10 Mbps (Ethernet)
CAT 4 : Transmissão de até 20MHz. Dados a 20Mbps (16 Mbps , TokenRing) (EXTINTO)
CAT 5 : Dados até 100 MHz, incluindo 100Base-T4 e 100Base-TX (EXTINTO)
CAT 5e : Transmissão de até 100MHz. Dados a 100Mbps (Fast Ethernet)
CAT 6 : Dados até 200/250 MHz
CAT 7 : Dados até 500/600 MHz

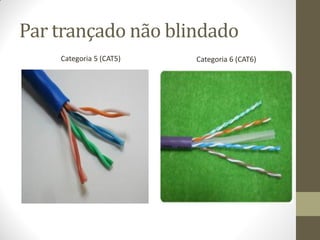

13. Par trançado não blindado
Categoria 5 (CAT5) Categoria 6 (CAT6)

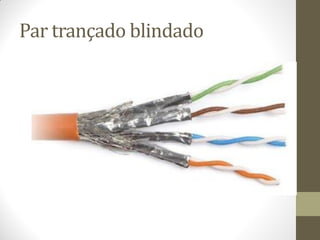

14. Par trançado blindado

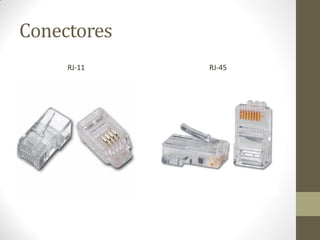

15. Conectores
RJ-11 RJ-45

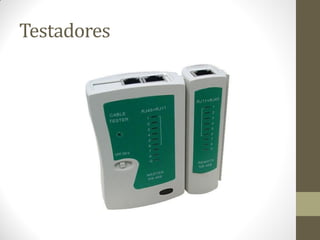

16. Testadores

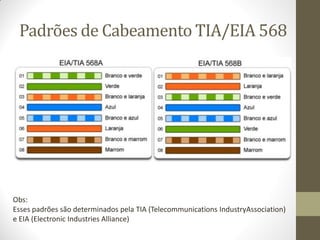

17. Obs:
Esses padrões são determinados pela TIA (Telecommunications IndustryAssociation)
e EIA (Electronic Industries Alliance)
Padrões de Cabeamento TIA/EIA 568

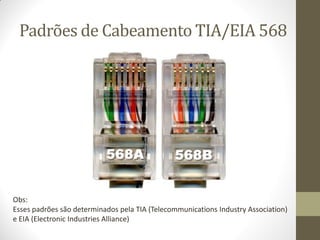

18. Padrões de Cabeamento TIA/EIA 568
Obs:
Esses padrões são determinados pela TIA (Telecommunications Industry Association)
e EIA (Electronic Industries Alliance)

19. Fibra Ótica

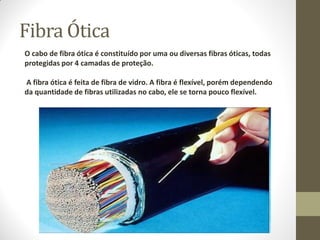

20. Fibra Ótica
O cabo de fibra ótica é constituído por uma ou diversas fibras óticas, todas
protegidas por 4 camadas de proteção.
A fibra ótica é feita de fibra de vidro. A fibra é flexível, porém dependendo
da quantidade de fibras utilizadas no cabo, ele se torna pouco flexível.

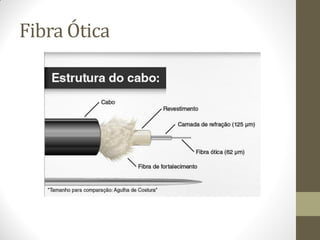

21. Fibra Ótica

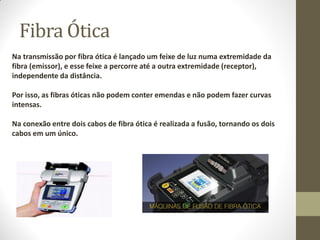

22. Fibra Ótica
Na transmissão por fibra ótica é lançado um feixe de luz numa extremidade da
fibra (emissor), e esse feixe a percorre até a outra extremidade (receptor),
independente da distância.
Por isso, as fibras óticas não podem conter emendas e não podem fazer curvas
intensas.
Na conexão entre dois cabos de fibra ótica é realizada a fusão, tornando os dois
cabos em um único.

23. Transmissão de dados com fibra ótica
Para transmitir dados pela fibra ótica, é necessário equipamentos especiais,
que contém um componente foto-emissor de um lado e um fotorreceptor
do outro.
O foto-emissor converte sinais elétricos em pulsos de luz que representam
os valores digitais binários já o fotorreceptor faz a conversão inversa.

24. Cabos subterrâneos de fibra ótica
Devido às suas características (custo maior, longo alcance, não pode
fazer curvas intensas, alta taxa de transmissão e possui baixa taxa de
perda de sinal), normalmente sua utilização é externa ás instalações,
interligando longas distâncias (quilômetros).
Um bom exemplo disso, são os cabos subterrâneos de fibra ótica

25. Diferença de transmissão

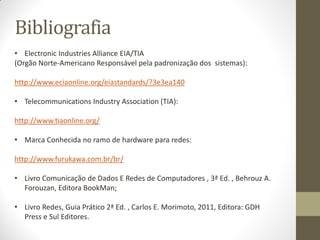

26. Bibliografia
• Electronic Industries Alliance EIA/TIA
(Orgão Norte-Americano Responsável pela padronização dos sistemas):
http://www.eciaonline.org/eiastandards/?3e3ea140
• Telecommunications Industry Association (TIA):
http://www.tiaonline.org/
• Marca Conhecida no ramo de hardware para redes:
http://www.furukawa.com.br/br/
• Livro Comunicação de Dados E Redes de Computadores , 3ª Ed. , Behrouz A.
Forouzan, Editora BookMan;
• Livro Redes, Guia Prático 2ª Ed. , Carlos E. Morimoto, 2011, Editora: GDH
Press e Sul Editores.
