TOPOLOGIA DE REDES DE
COMPUTADORES

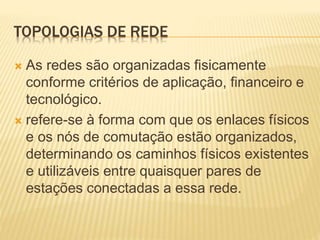

TOPOLOGIAS DE REDE
 As redes são organizadas fisicamente
conforme critérios de aplicação, financeiro e
tecnológico.
 refere-se à forma com que os enlaces físicos
e os nós de comutação estão organizados,
determinando os caminhos físicos existentes
e utilizáveis entre quaisquer pares de
estações conectadas a essa rede.

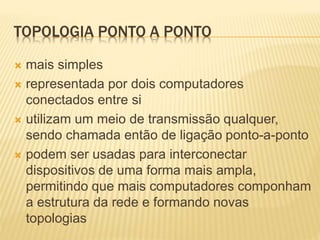

TOPOLOGIA PONTO A PONTO
 mais simples
 representada por dois computadores
conectados entre si
 utilizam um meio de transmissão qualquer,
sendo chamada então de ligação ponto-a-ponto
 podem ser usadas para interconectar
dispositivos de uma forma mais ampla,
permitindo que mais computadores componham
a estrutura da rede e formando novas
topologias

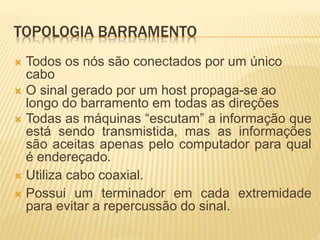

TOPOLOGIA BARRAMENTO
 Todos os nós são conectados por um único
cabo
 O sinal gerado por um host propaga-se ao
longo do barramento em todas as direções
 Todas as máquinas “escutam” a informação que
está sendo transmistida, mas as informações
são aceitas apenas pelo computador para qual
é endereçado.
 Utiliza cabo coaxial.
 Possui um terminador em cada extremidade
para evitar a repercussão do sinal.

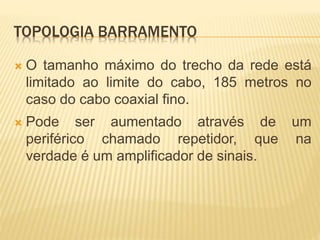

TOPOLOGIA BARRAMENTO
 O tamanho máximo do trecho da rede está
limitado ao limite do cabo, 185 metros no
caso do cabo coaxial fino.
 Pode ser aumentado através de um
periférico chamado repetidor, que na
verdade é um amplificador de sinais.

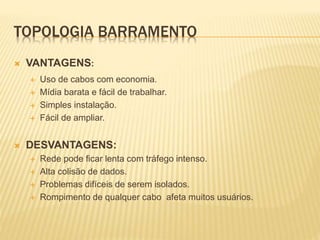

TOPOLOGIA BARRAMENTO
 VANTAGENS:
 Uso de cabos com economia.
 Mídia barata e fácil de trabalhar.
 Simples instalação.
 Fácil de ampliar.
 DESVANTAGENS:
 Rede pode ficar lenta com tráfego intenso.
 Alta colisão de dados.
 Problemas difíceis de serem isolados.
 Rompimento de qualquer cabo afeta muitos usuários.

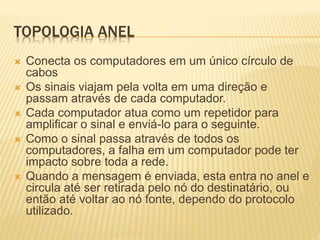

TOPOLOGIA ANEL
 Conecta os computadores em um único círculo de
cabos
 Os sinais viajam pela volta em uma direção e
passam através de cada computador.
 Cada computador atua como um repetidor para
amplificar o sinal e enviá-lo para o seguinte.
 Como o sinal passa através de todos os
computadores, a falha em um computador pode ter
impacto sobre toda a rede.
 Quando a mensagem é enviada, esta entra no anel e
circula até ser retirada pelo nó do destinatário, ou
então até voltar ao nó fonte, dependo do protocolo
utilizado.

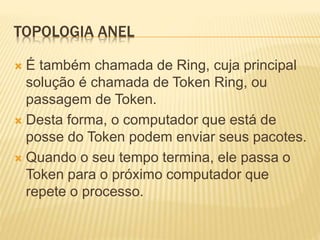

TOPOLOGIA ANEL
 É também chamada de Ring, cuja principal
solução é chamada de Token Ring, ou
passagem de Token.
 Desta forma, o computador que está de
posse do Token podem enviar seus pacotes.
 Quando o seu tempo termina, ele passa o
Token para o próximo computador que
repete o processo.

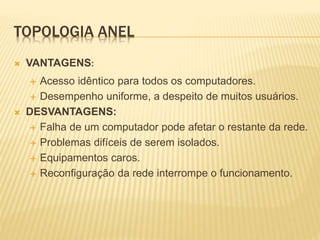

TOPOLOGIA ANEL
 VANTAGENS:
 Acesso idêntico para todos os computadores.
 Desempenho uniforme, a despeito de muitos usuários.
 DESVANTAGENS:
 Falha de um computador pode afetar o restante da rede.
 Problemas difíceis de serem isolados.
 Equipamentos caros.
 Reconfiguração da rede interrompe o funcionamento.

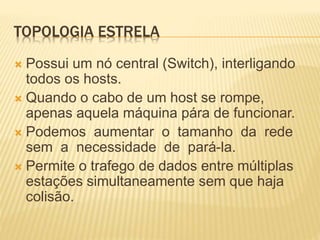

TOPOLOGIA ESTRELA
 Possui um nó central (Switch), interligando
todos os hosts.
 Quando o cabo de um host se rompe,
apenas aquela máquina pára de funcionar.
 Podemos aumentar o tamanho da rede
sem a necessidade de pará-la.
 Permite o trafego de dados entre múltiplas
estações simultaneamente sem que haja
colisão.

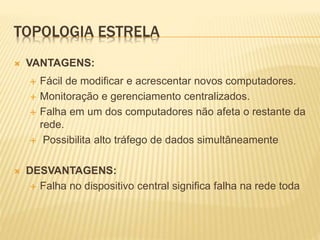

TOPOLOGIA ESTRELA
 VANTAGENS:
 Fácil de modificar e acrescentar novos computadores.
 Monitoração e gerenciamento centralizados.
 Falha em um dos computadores não afeta o restante da
rede.
 Possibilita alto tráfego de dados simultâneamente
 DESVANTAGENS:
 Falha no dispositivo central significa falha na rede toda

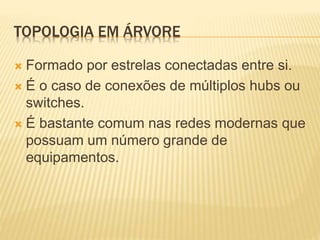

TOPOLOGIA EM ÁRVORE
 Formado por estrelas conectadas entre si.
 É o caso de conexões de múltiplos hubs ou
switches.
 É bastante comum nas redes modernas que
possuam um número grande de
equipamentos.

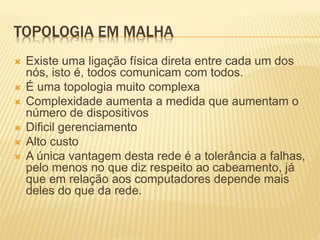

TOPOLOGIA EM MALHA
 Existe uma ligação física direta entre cada um dos
nós, isto é, todos comunicam com todos.
 É uma topologia muito complexa
 Complexidade aumenta a medida que aumentam o
número de dispositivos
 Dificil gerenciamento
 Alto custo
 A única vantagem desta rede é a tolerância a falhas,
pelo menos no que diz respeito ao cabeamento, já
que em relação aos computadores depende mais
deles do que da rede.

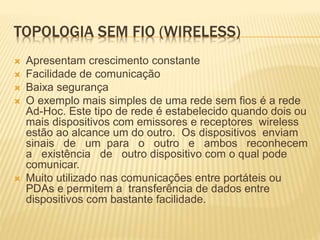

TOPOLOGIA SEM FIO (WIRELESS)
 Apresentam crescimento constante
 Facilidade de comunicação
 Baixa segurança
 O exemplo mais simples de uma rede sem fios é a rede
Ad-Hoc. Este tipo de rede é estabelecido quando dois ou
mais dispositivos com emissores e receptores wireless
estão ao alcance um do outro. Os dispositivos enviam
sinais de um para o outro e ambos reconhecem
a existência de outro dispositivo com o qual pode
comunicar.
 Muito utilizado nas comunicações entre portáteis ou
PDAs e permitem a transferência de dados entre
dispositivos com bastante facilidade.

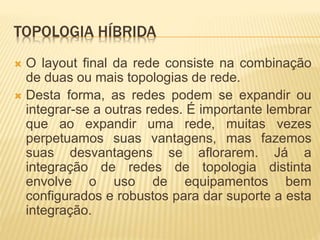

TOPOLOGIA HÍBRIDA
 O layout final da rede consiste na combinação
de duas ou mais topologias de rede.
 Desta forma, as redes podem se expandir ou
integrar-se a outras redes. É importante lembrar
que ao expandir uma rede, muitas vezes
perpetuamos suas vantagens, mas fazemos
suas desvantagens se aflorarem. Já a
integração de redes de topologia distinta
envolve o uso de equipamentos bem
configurados e robustos para dar suporte a esta
integração.
