Um bastidor de rede é um armário que abriga equipamentos de rede e comunicações. Pode ser de parede ou de chão e é construído em alumínio ou aço. Dentro do bastidor instalam-se painéis de distribuição de cabos, patch panels, kits de ventilação e outros equipamentos. Calhas técnicas e esteiras guiam os cabos entre armários e salas.

1. Bastidores e cablagem estruturada
Bastidores
Um bastidor de rede é um armário que alberga por norma todo o
material associado à rede local do edifício e ainda o equipamento
destinado às comunicações com o exterior. Existem bastidores de chão
e de parede.
De uma forma geral, os bastidores são
construídos em chapa de alumínio ou
aço, com pintura ou tratamento
anticorrosivo e de montagem rack com
19” de largura (483 mm). Podem dispor
ou não de uma porta frontal e painéis
laterais. A dimensão em termos de
altura varia das necessidades, sendo
que a altura é normalmente
especificada em unidades rack (unidade
U, correspondendo cada unidade a 44,55 mm).
Os bastidores permitem a instalação de painéis de
distribuição de cablagem de cobre e fibra, guias de
patching (passa cabos), painéis passivos com conectores
ISO 8877 (vulgo RJ45) fêmea destinados à ligação de
cabos UTP, kits de ventilação, régua de tomadas
monofásicas, do tipo Schucko de montagem em rack e
com disjuntor de protecção, UPS, etc.
Painel de Distribuição
O painel de distribuição permite fazer a
distribuição de cablagem de cobre e
fibra permitindo assim ter um painel
para fibra e cobre ao mesmo tempo em
vez de se ter um para cada tipo de cabo.

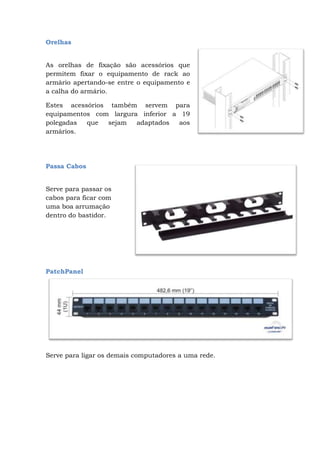

2. Orelhas
As orelhas de fixação são acessórios que
permitem fixar o equipamento de rack ao
armário apertando-se entre o equipamento e
a calha do armário.
Estes acessórios também servem para
equipamentos com largura inferior a 19
polegadas que sejam adaptados aos
armários.
Passa Cabos
Serve para passar os
cabos para ficar com
uma boa arrumação
dentro do bastidor.
PatchPanel
Serve para ligar os demais computadores a uma rede.

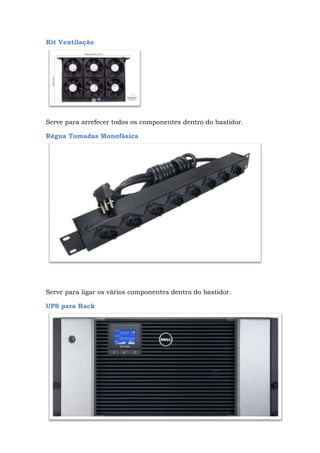

3. Kit Ventilação
Serve para arrefecer todos os componentes dentro do bastidor.
Régua Tomadas Monofásica
Serve para ligar os vários componentes dentro do bastidor.

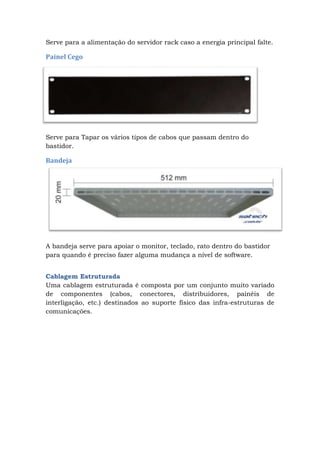

UPS para Rack

4. Serve para a alimentação do servidor rack caso a energia principal falte.
Painel Cego
Serve para Tapar os vários tipos de cabos que passam dentro do
bastidor.
Bandeja
A bandeja serve para apoiar o monitor, teclado, rato dentro do bastidor
para quando é preciso fazer alguma mudança a nível de software.
Cablagem Estruturada
Uma cablagem estruturada é composta por um conjunto muito variado
de componentes (cabos, conectores, distribuidores, painéis de
interligação, etc.) destinados ao suporte físico das infra-estruturas de
comunicações.

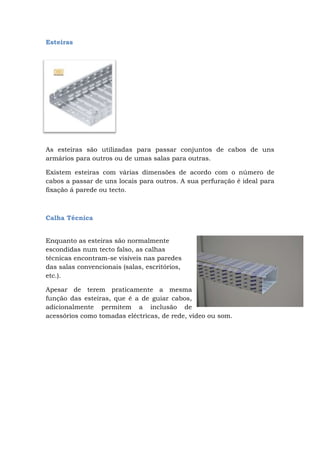

5. Esteiras
As esteiras são utilizadas para passar conjuntos de cabos de uns
armários para outros ou de umas salas para outras.
Existem esteiras com várias dimensões de acordo com o número de
cabos a passar de uns locais para outros. A sua perfuração é ideal para
fixação á parede ou tecto.
Calha Técnica
Enquanto as esteiras são normalmente
escondidas num tecto falso, as calhas
técnicas encontram-se visíveis nas paredes
das salas convencionais (salas, escritórios,
etc.).
Apesar de terem praticamente a mesma
função das esteiras, que é a de guiar cabos,
adicionalmente permitem a inclusão de
acessórios como tomadas eléctricas, de rede, vídeo ou som.

6. Preços
Patch panel
Preço: 71.65€
http://lidertronica.com/catalog/product_info.php?cPath=22_192&prod
ucts_id=2615&osCsid=e343c31079629aa17493b081eb524b1d
Passa cabos
Preço – 15.50€
http://www.jainformatica.com.pt/informatica/redes/bastidores/painel-
guia-de-cabos-de-argolas-11001150.html

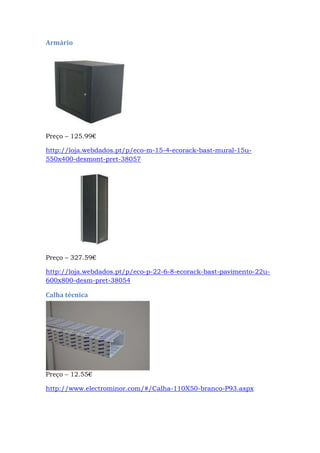

7. Armário
Preço – 125.99€
http://loja.webdados.pt/p/eco-m-15-4-ecorack-bast-mural-15u-
550x400-desmont-pret-38057
Preço – 327.59€
http://loja.webdados.pt/p/eco-p-22-6-8-ecorack-bast-pavimento-22u-
600x800-desm-pret-38054
Calha técnica
Preço – 12.55€
http://www.electrominor.com/#/Calha-110X50-branco-P93.aspx

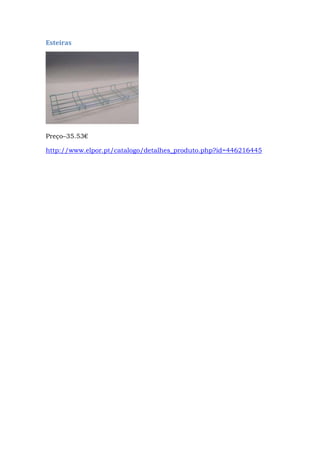

8. Esteiras
Preço–35.53€
http://www.elpor.pt/catalogo/detalhes_produto.php?id=446216445
