1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Edlander Santos
1.2 Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R:Os equipamentos passivos de uma rede que conheço são: cabos, fichas, tomadas, transceivers,
repetidores.
 Cabos- cabos eléctricos (coaxiais e par entrançados)
-cabos óticos (fibra ótica)
 Fichas-Nos cabos eléctricos as fichas usadas são essas:Rj45 de plástico ou de metal.
-Nos cabos de fibra ótica s fichas usadas são: conector tipo SC, conector tipo FC,
conector tipo LC [Simplex], conector tipo LC [Duplex].
 Tomadas- são o local onde se encaixam os cabos de rede.
 Transceivers-É um dispositivo que combina um transmissor e um receptor utilizando
componentes de circuito comuns para ambas as funções num só equipamento. Para
uma rede de dados, converte um tipo de sinal, ou um conector em outro.
 Repetidores-é um equipamento de interligação que permite aumentar a extensão de
uma rede.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R:Os dois grandes grupos de cabos que podem ser aplicados numa rede são: cabos eléctricos,
cabos óticos.

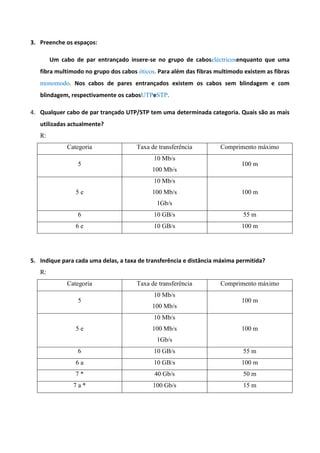

2. 3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto que uma
fibra multimodo no grupo dos cabos óticos. Para além das fibras multimodo existem as fibras
monomodo. Nos cabos de pares entrançados existem os cabos sem blindagem e com
blindagem, respectivamente os cabosUTPeSTP.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R:
Categoria Taxa de transferência Comprimento máximo
10 Mb/s
5 100 m
100 Mb/s
10 Mb/s
5e 100 Mb/s 100 m
1Gb/s
6 10 GB/s 55 m
6e 10 GB/s 100 m
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
R:
Categoria Taxa de transferência Comprimento máximo
10 Mb/s
5 100 m
100 Mb/s
10 Mb/s
5e 100 Mb/s 100 m
1Gb/s
6 10 GB/s 55 m
6a 10 GB/s 100 m
7* 40 Gb/s 50 m
7a* 100 Gb/s 15 m

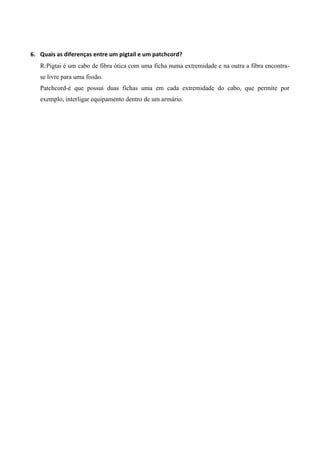

3. 6. Quais as diferenças entre um pigtail e um patchcord?
R:Pigtai é um cabo de fibra ótica com uma ficha numa extremidade e na outra a fibra encontra-
se livre para uma fissão.
Patchcord-é que possui duas fichas uma em cada extremidade do cabo, que permite por
exemplo, interligar equipamento dentro de um armário.
