1. Cablagem e Bastidores
Trabalho de Arquitetura de Computadores
Escola Gil Vicente
Prof.: Filipe Pereira
TRABALHO FEITO POR
PETRO ANDRIYKO E PEDRO
CASANOVA NºS 13 E 11
11ºGI

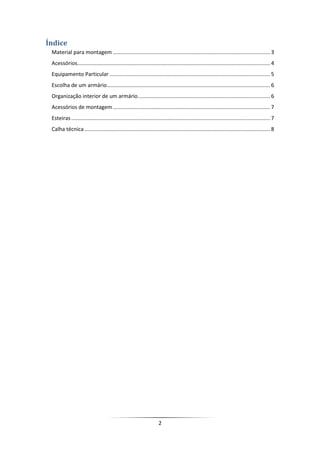

2. Índice
Material para montagem .......................................................................................................... 3
Acessórios.................................................................................................................................. 4
Equipamento Particular ............................................................................................................ 5
Escolha de um armário.............................................................................................................. 6
Organização interior de um armário ......................................................................................... 6
Acessórios de montagem .......................................................................................................... 7
Esteiras ...................................................................................................................................... 7
Calha técnica ............................................................................................................................. 8
2

3. Bastidores

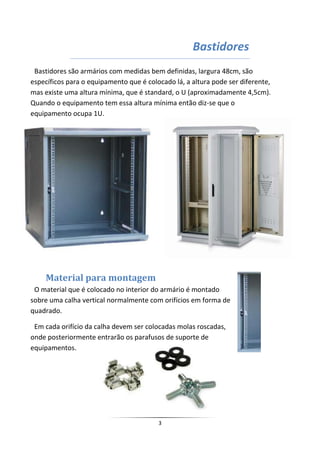

Bastidores são armários com medidas bem definidas, largura 48cm, são
específicos para o equipamento que é colocado lá, a altura pode ser diferente,
mas existe uma altura mínima, que é standard, o U (aproximadamente 4,5cm).
Quando o equipamento tem essa altura mínima então diz-se que o
equipamento ocupa 1U.
Material para montagem
O material que é colocado no interior do armário é montado
sobre uma calha vertical normalmente com orifícios em forma de
quadrado.
Em cada orifício da calha devem ser colocadas molas roscadas,
onde posteriormente entrarão os parafusos de suporte de
equipamentos.
3

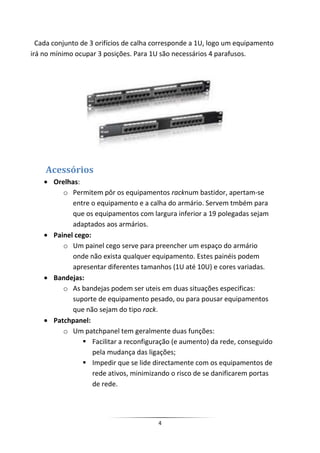

4. Cada conjunto de 3 orifícios de calha corresponde a 1U, logo um equipamento
irá no mínimo ocupar 3 posições. Para 1U são necessários 4 parafusos.
Acessórios
Orelhas:
o Permitem pôr os equipamentos racknum bastidor, apertam-se
entre o equipamento e a calha do armário. Servem tmbém para
que os equipamentos com largura inferior a 19 polegadas sejam
adaptados aos armários.
Painel cego:
o Um painel cego serve para preencher um espaço do armário
onde não exista qualquer equipamento. Estes painéis podem
apresentar diferentes tamanhos (1U até 10U) e cores variadas.
Bandejas:
o As bandejas podem ser uteis em duas situações especificas:
suporte de equipamento pesado, ou para pousar equipamentos
que não sejam do tipo rack.
Patchpanel:
o Um patchpanel tem geralmente duas funções:
 Facilitar a reconfiguração (e aumento) da rede, conseguido
pela mudança das ligações;
 Impedir que se lide directamente com os equipamentos de
rede ativos, minimizando o risco de se danificarem portas
de rede.
4

5. Optical-fiber Distribution Frame (ODF):
o Este equipamento tem praticamente as mesmas funções que um
patchpanel mas as interfaces são ópticas.
Passa cabos:
o Os passa cabos, como o nome indica, são acessórios que
permitem a passagem de cabos da frente para trás do armário ou
vice-versa.
Equipamento Particular
Neste ponto vamos descrever o equipamento considerado particular, utilizado
em projetos específicos especifico.
Servidores rack:
o Os servidores podem se encontrar dentro ou fora de um armário
de rede, todavia ele poderá entrar no armário desde que seja do
tipo Rack (19 polegadas). Todas as ligações existentes num
computador tradicional encontram se acessíveis também num
servidor com esta configuração. Antes de adquirir um servidor do
género, deve ter a certeza de que o armário que o vai albergar é
suficientemente profundo.
Quando existe um servidor de rack existem 3 formas de lhe aceder:
o Através da rede, será necessário utilizar uma aplicação de
controlo de ambiente de trabalho remoto através de qualquer
computador da rede.
o Colocando um teclado, rato e monitor tradicional dentro do
armário.
o Comprar um Monitor + Teclado + Rato de rack 1U, este
equipamento é o mais caro. É normalmente acedido pelo
operador de pé, pelo que deve ser colocado no bastidor a cerca
de 1m do chão.
Array de discos para rack:
o Os arrays de discos para bastidores são conjunttos de discos com
capacidade para armazenar grandes quantidades de dados.
5

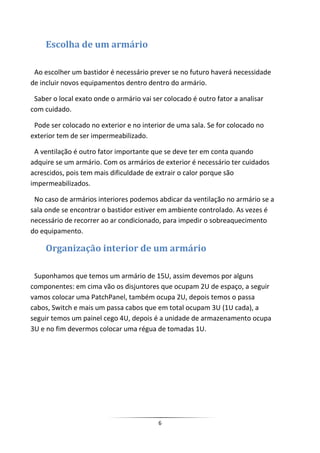

6. Escolha de um armário
Ao escolher um bastidor é necessário prever se no futuro haverá necessidade
de incluir novos equipamentos dentro dentro do armário.
Saber o local exato onde o armário vai ser colocado é outro fator a analisar
com cuidado.
Pode ser colocado no exterior e no interior de uma sala. Se for colocado no
exterior tem de ser impermeabilizado.
A ventilação é outro fator importante que se deve ter em conta quando
adquire se um armário. Com os armários de exterior é necessário ter cuidados
acrescidos, pois tem mais dificuldade de extrair o calor porque são
impermeabilizados.
No caso de armários interiores podemos abdicar da ventilação no armário se a
sala onde se encontrar o bastidor estiver em ambiente controlado. As vezes é
necessário de recorrer ao ar condicionado, para impedir o sobreaquecimento
do equipamento.
Organização interior de um armário
Suponhamos que temos um armário de 15U, assim devemos por alguns
componentes: em cima vão os disjuntores que ocupam 2U de espaço, a seguir
vamos colocar uma PatchPanel, também ocupa 2U, depois temos o passa
cabos, Switch e mais um passa cabos que em total ocupam 3U (1U cada), a
seguir temos um painel cego 4U, depois é a unidade de armazenamento ocupa
3U e no fim devermos colocar uma régua de tomadas 1U.
6

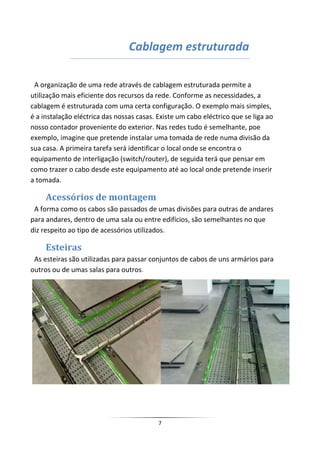

7. Cablagem estruturada
A organização de uma rede através de cablagem estruturada permite a
utilização mais eficiente dos recursos da rede. Conforme as necessidades, a
cablagem é estruturada com uma certa configuração. O exemplo mais simples,
é a instalação eléctrica das nossas casas. Existe um cabo eléctrico que se liga ao
nosso contador proveniente do exterior. Nas redes tudo é semelhante, poe
exemplo, imagine que pretende instalar uma tomada de rede numa divisão da
sua casa. A primeira tarefa será identificar o local onde se encontra o
equipamento de interligação (switch/router), de seguida terá que pensar em
como trazer o cabo desde este equipamento até ao local onde pretende inserir
a tomada.
Acessórios de montagem
A forma como os cabos são passados de umas divisões para outras de andares
para andares, dentro de uma sala ou entre edifícios, são semelhantes no que
diz respeito ao tipo de acessórios utilizados.
Esteiras
As esteiras são utilizadas para passar conjuntos de cabos de uns armários para
outros ou de umas salas para outros.
7

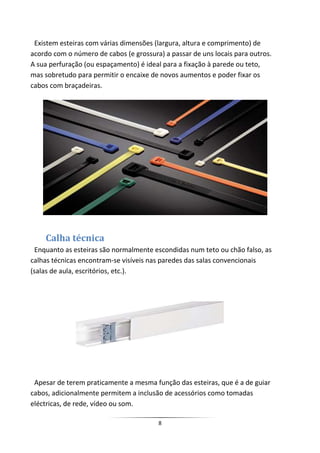

8. Existem esteiras com várias dimensões (largura, altura e comprimento) de
acordo com o número de cabos (e grossura) a passar de uns locais para outros.
A sua perfuração (ou espaçamento) é ideal para a fixação à parede ou teto,
mas sobretudo para permitir o encaixe de novos aumentos e poder fixar os
cabos com braçadeiras.
Calha técnica
Enquanto as esteiras são normalmente escondidas num teto ou chão falso, as
calhas técnicas encontram-se visíveis nas paredes das salas convencionais
(salas de aula, escritórios, etc.).
Apesar de terem praticamente a mesma função das esteiras, que é a de guiar
cabos, adicionalmente permitem a inclusão de acessórios como tomadas
eléctricas, de rede, vídeo ou som.
8

9. Calha com tomadas eléctricas e de rede.
