Instalação e Configuração de Redes Locais - Equipamentos Passivos

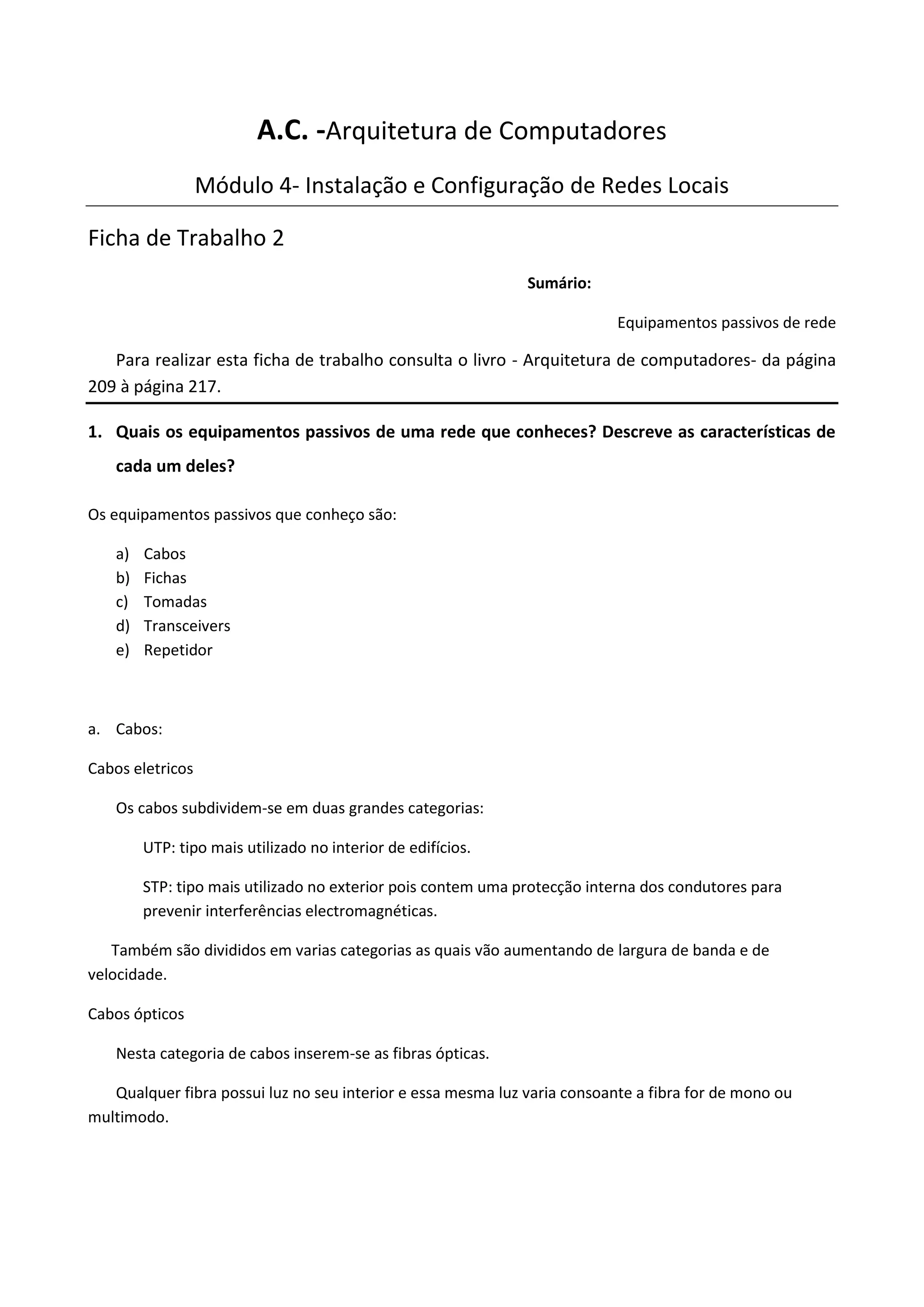

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
Os equipamentos passivos que conheço são:
a) Cabos
b) Fichas
c) Tomadas
d) Transceivers
e) Repetidor
a. Cabos:
Cabos eletricos
Os cabos subdividem-se em duas grandes categorias:
UTP: tipo mais utilizado no interior de edifícios.
STP: tipo mais utilizado no exterior pois contem uma protecção interna dos condutores para
prevenir interferências electromagnéticas.
Também são divididos em varias categorias as quais vão aumentando de largura de banda e de
velocidade.
Cabos ópticos
Nesta categoria de cabos inserem-se as fibras ópticas.
Qualquer fibra possui luz no seu interior e essa mesma luz varia consoante a fibra for de mono ou
multimodo.
2. b. Fichas
Nos cabos de par trançado são cravadas fichas do tipo Rj45 nas suas extremidades.
Estas fichas podem ser totalmente em plástico ou revestidas por uma superfície metálica. Cada uma
das fichas possui 8 pinos metálicos na parte da frente, tantos quanto o numero de fios existentes nos cabos
de pares entrançados.
c. Tomadas
As tomadas de rede são o local onde se encaixam os cabos de rede. Basicamente representam a
terminação de uma estrutura de rede.
d. Transceivers
Um Transceiver converte os impulsos de luz em impulsos eléctricos ou vice-versa.
e. Repetidor
Um repetidor é um equipamento de interligação que permite aumentar a extensão de uma rede.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
Os dois grande grupos de cabos que podem ser aplicados em redes são :
Cabos eléctricos e cabos ópticos.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto que uma
fibra multimodo no grupo dos cabos ópticos.Para além das fibras multimodo existem as
fibras multimodo. Nos cabos de pares entrançados existem os cabos sem blindagem e com
blindagem, respectivamente os cabosUTPeSTP.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
São as categorias 5 e 6.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
Cat5 – 10 Mb/s e 100Mb/s com um limite de 100m.
Cat6 – até 10GB/s com um limite de 55m.

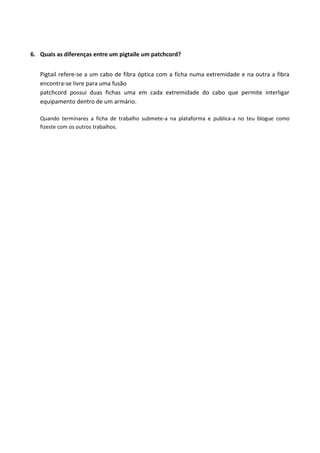

3. 6. Quais as diferenças entre um pigtaile um patchcord?
Pigtail refere-se a um cabo de fibra óptica com a ficha numa extremidade e na outra a fibra
encontra-se livre para uma fusão
patchcord possui duas fichas uma em cada extremidade do cabo que permite interligar
equipamento dentro de um armário.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
